BEDIENUNGSANLEITUNG Triflex HX1 Pro Infinity MIELE

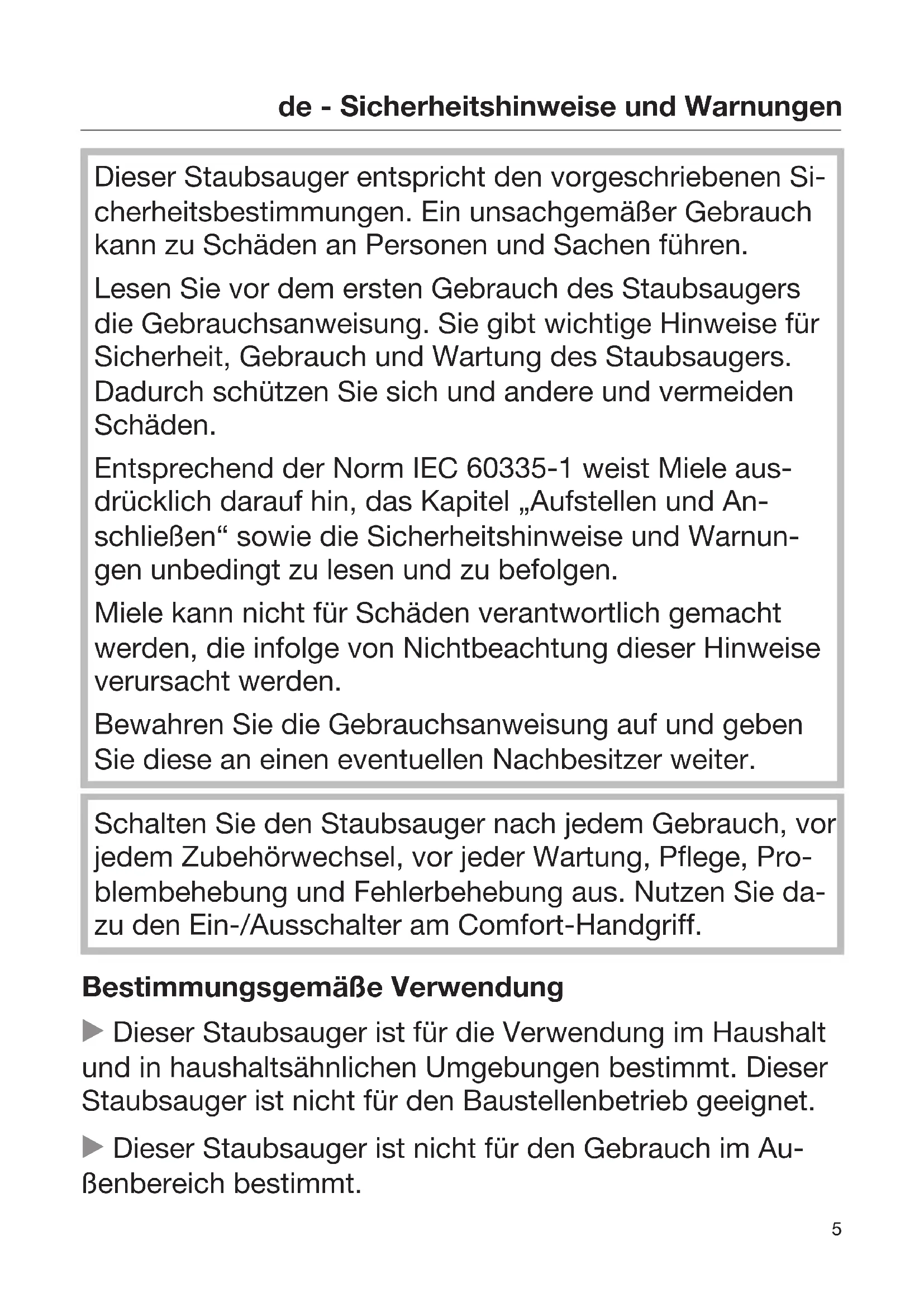

Dieser Staubsauger entspricht den vorgeschriebenen Si- cherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden. Entsprechend der Norm IEC 60335-1 weist Miele aus- drücklich darauf hin, das Kapitel „Aufstellen und An- schließen“ sowie die Sicherheitshinweise und Warnun- gen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. Schalten Sie den Staubsauger nach jedem Gebrauch, vor jedem Zubehörwechsel, vor jeder Wartung, Pflege, Pro- blembehebung und Fehlerbehebung aus. Nutzen Sie da- zu den Ein-/Ausschalter am Comfort-Handgriff. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsähnlichen Umgebungen bestimmt. Dieser Staubsauger ist nicht für den Baustellenbetrieb geeignet. Dieser Staubsauger ist nicht für den Gebrauch im Au- ßenbereich bestimmt.de - Sicherheitshinweise und Warnungen

Dieser Staubsauger ist für das tägliche Saugen von Tep- pichen, Teppichböden und unempfindlichen Hartböden ge- eignet. Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000m über dem Meeresspiegel bestimmt. Benutzen Sie den Staubsauger ausschließlich zum Auf- saugen von trockenem Sauggut. Menschen und Tiere dür- fen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Auf- sicht oder Anweisung durch eine verantwortliche Person benutzen. Die Verpackung schützt den Staubsauger vor Transport- schäden. Wir empfehlen, die Verpackung für Transport- zwecke aufzubewahren. Kinder im Haushalt Kinder unter 8 Jahren müssen vom Staubsauger fernge- halten werden, es sei denn, sie werden ständig beaufsich- tigt. Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müs- sen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.de - Sicherheitshinweise und Warnungen

Kinder dürfen den Staubsauger nicht ohne Aufsicht rei- nigen oder warten. Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen. Erstickungsgefahr. Kinder können sich beim Spielen in Verpackungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpa- ckungsmaterial von Kindern fern. Technische Sicherheit Der Staubsauger wird mit 25,2 V betrieben. Er ist ein Gerät der Schutzklasse III. Er ist ein Gerät, bei dem der Schutz gegen elektrischen Schlag durch Anschluss an Sicherheitskleinspannung ge- geben ist und in dem Spannungen, die höher als Sicher- heitskleinspannung sind, nicht erzeugt werden. Die Ladung des Staubsaugers erfolgt über ein Ladegerät der Schutz- klasse II. Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb. Vergleichen Sie die Anschlussdaten auf dem Typen- schild des Ladegerätes (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbe- dingt übereinstimmen. Das Ladegerät ist ohne Änderung geeignet für 50Hz und 60Hz.de - Sicherheitshinweise und Warnungen

Die Netzsteckdose muss über eine Sicherung 16A oder 10A träge abgesichert sein. Die Miele Elektrobürste Multi Floor XXL und die Miele Handelektrobürste Electro Compact (je nach Modell) sind motorisch angetriebene Zusatzgeräte, speziell für diesen Miele Staubsauger. Das Betreiben des Staubsaugers mit einer anderen Miele Elektrobürste/Handelektrobürste oder einer Elektrobürste/Handelektrobürste eines anderen Her- stellers ist aus Sicherheitsgründen nicht erlaubt. Lagern Sie den Staubsauger bei einer Umgebungstem- peratur von 0°C bis 45°C. Eine Reparatur des Staubsaugers während der Garantie- zeit darf nur von einem von Miele autorisierten Kunden- dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht. Lassen Sie Reparaturen nur von einer von Miele autori- sierten Fachkraft ausführen. Durch unsachgemäße Repara- turen können erhebliche Gefahren für den Benutzer entste- hen. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Reinigung Tauchen Sie den Staubsauger und die Zubehörteile nie- mals in Wasser.de - Sicherheitshinweise und Warnungen

Die Elektrobürste/Handelektrobürste (je nach Modell), die PowerUnit, das Saugrohr und der Comfort-Handgriff enthalten elektrische Leitungen. Die Steckkontakte dürfen nicht mit Wasser in Berührung kommen - eine feuchte Rei- nigung dieser Teile ist deshalb nicht erlaubt. Reinigen Sie den Staubsauger und die Zubehörteile nur trocken oder mit einem leicht feuchten Tuch. Ausnahme: – Staubbehälter: Leeren Sie den Staubbehälter und ent- nehmen Sie den Vorfilter. Reinigen Sie den Staubbehäl- ter nur mit Wasser und mildem Spülmittel. Trocknen Sie den Staubbehälter anschließend sorgfältig ab. Setzen Sie den Vorfilter wieder ein. Sachgemäßer Gebrauch Benutzen Sie den Staubsauger nicht ohne Staubbehäl- ter, Vorfilter, Feinstaubfilter und Motorschutzfilter. Saugen Sie keine brennenden oder glühenden Gegen- stände, wie z.B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf. Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampu- nierte Teppiche und Teppichböden vor dem Absaugen voll- ständig trocknen. Saugen Sie keinen Tonerstaub auf. Toner, der z.B. bei Druckern oder Kopiergeräten verwendet wird, kann elek- trisch leitfähig sein.de - Sicherheitshinweise und Warnungen

Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind. Fassen Sie nicht in die laufende Bürstenwalze der Elek- trobürste/Handelektrobürste (je nach Modell). Saugen Sie mit der Elektrobürste/Handelektrobürste (je nach Modell) nicht in Kopfnähe. Vermeiden Sie, mit dem Saugstrom in Kopfnähe zu kom- men. Zubehör Verwenden Sie nur Zubehör mit dem „ORIGINAL Miele“- Logo auf der Verpackung. Nur dafür kann der Hersteller die Sicherheit gewährleisten. Sicherheitshinweise und Warnungen für Akku AP01, Ladegerät LG01, Ladeschale LS03 (je nach Modell) Kinder im Haushalt Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät LG01/die Ladeschale LS03 sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benut- zen. Der Akku AP01 darf nicht in Kinderhände gelangen.de - Sicherheitshinweise und Warnungen

Kinder müssen von dem Ladegerät LG01 und der Lade- schale LS03 ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Technische Sicherheit Der Akku AP01, das Ladegerät LG01 und die Ladescha- le LS03 sind für diesen Miele Staubsauger HS19 zu ver- wenden. Das Betreiben dieses Staubsaugers mit einem Akku, einem Ladegerät oder einer Ladeschale eines ande- ren Herstellers ist aus Sicherheitsgründen nicht erlaubt. Benutzen Sie zum Laden des Akkus AP01 nur das mit- gelieferte Ladegerät LG01/xx oder die mitgelieferte Lade- schale LS03/xx. xx steht für 01, 02, 03 oder 04 und damit für die Länderva- riante Ihres Ladegerätes LG01 und Ihrer Ladeschale LS03:

01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IN, IT, KR, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA 02 AE, GB, HK, IE, MY, SG 03 CA, JP, MX, US 04 AU, CN, NZ Bei der Verwendung eines Netzsteckeradapters muss dieser für den dauerhaften Betrieb zugelassen sein. Der zuverlässige und sichere Betrieb dieses Staubsau- gers ist nur dann gewährleistet, wenn das Ladegerät LG01/ die Ladeschale LS03 am öffentlichen Stromnetz ange- schlossen ist. Laden Sie den Staubsauger bei einer Umgebungstem- peratur von 0°C bis 45°C.de - Sicherheitshinweise und Warnungen

Verwenden Sie den Akku AP01 auf keinen Fall weiter, wenn Sie bemerken, dass von ihm ein ungewöhnlicher Ge- ruch ausgeht, Flüssigkeit austritt, er sich stark erhitzt oder dass er sich verfärbt oder verformt. Der Akku AP01 ist um- gehend zu entsorgen (siehe Sicherheitshinweis „Entsor- gung des Akkus AP01“ am Ende dieses Kapitels und Kapi- tel „Ihr Beitrag zum Umweltschutz“, Abschnitt „Rückgabe von Altbatterien und Altakkus“). Akkus können auslaufen. Vermeiden Sie Augen- und Hautkontakt mit der ätzenden Flüssigkeit. Bei Kontakt mit Wasser ausspülen und medizinische Hilfe in Anspruch nehmen. Kontaktieren Sie den Kundendienst, bevor Sie den Akku AP01 versenden. Sachgemäßer Gebrauch Lassen Sie den Akku AP01 nicht fallen und werfen Sie ihn nicht. Ein beschädigter Akku AP01 darf aus Sicher- heitsgründen nicht weiter benutzt werden. Bringen Sie den Akku AP01 nicht in Kontakt mit offenem Feuer oder sonstigen Wärmequellen. Erhitzen Sie den Akku AP01 nicht. Setzen Sie ihn nicht direkter Sonneneinstrah- lung aus. Nehmen Sie den Akku AP01 nicht auseinander. Verursachen Sie keinen Kurzschluss des Akkus AP01, indem Sie die Kontakte versehentlich oder absichtlich brücken.de - Sicherheitshinweise und Warnungen

Bringen Sie den Akku AP01 nicht mit Flüssigkeit in Be- rührung. Entsorgung des Akkus AP01: Entnehmen Sie dem Staubsauger den Akku AP01. Isolieren Sie metallene Kon- takte durch Abkleben mit Klebeband, um Kurzschlüsse zu vermeiden. Entsorgen Sie den Akku AP01 über das kom- munale Sammelsystem. Werfen Sie den Akku AP01 nicht in den Hausmüll.de - Gerätebeschreibung 14de - Gerätebeschreibung

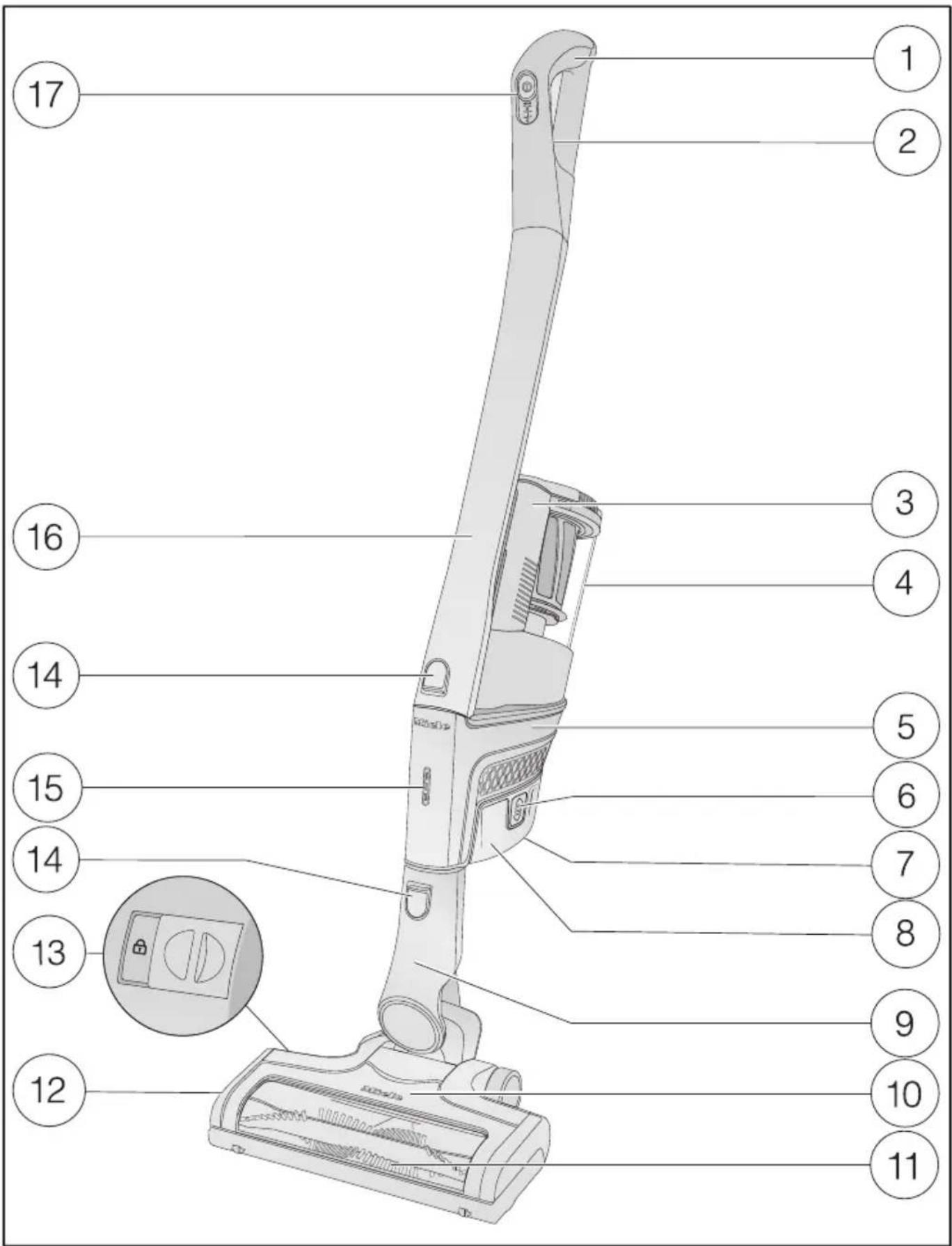

Entriegelungstaste für Comfort-Handgriff (an der Rückseite)

Griff des Staubbehälters

Staubbehälter mit Vorfilter, Feinstaubfilter und Motorschutzfilter

PowerUnit mit Anschluss für Akku und Stutzen für Comfort-Handgriff, Saug- rohr, Elektrobürste und Staubbehälter

Entriegelungstasten für Akku (an beiden Seiten des Akkus)

Ladebuchse (an der Unterseite des Akkus)

Elektrobürste Multi Floor XXL (je nach Modell mit Beleuchtung BrillantLight)

Herausnehmbare Bürstenwalze

Entriegelung zur Entnahme der Bürstenwalze

Anzeige Akku-Ladezustand

Ein-/Ausschalter mit Saugleistungswählerde - Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver- packung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsma- terialien sind nach umweltverträglichen und entsorgungstechnischen Gesichts- punkten ausgewählt und deshalb recy- celbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu- rück. Entsorgung des Altgerätes Entnehmen Sie vor der Entsorgung des Staubsaugers den Feinstaubfilter und geben Sie den Feinstaubfilter in den Hausmüll. Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie ent- halten auch bestimmte Stoffe, Gemi- sche und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschli- chen Gesundheit und der Umwelt scha- den. Geben Sie Ihren Staubsauger des- halb auf keinen Fall in den Hausmüll. Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Sorgen Sie dafür, dass Ihr Staubsauger bis zum Abtransport kindersicher aufbewahrt wird. Rückgabe von Altbatterien und Altakkus Elektro- und Elektronikgeräte enthalten vielfach Batterien und Akkus, die auch nach dem Gebrauch nicht in den Haus- müll dürfen. Sie sind gesetzlich ver- pflichtet, nicht vom Staubsauger fest umschlossene Altbatterien und Altakkus zu entnehmen und zu einer geeigneten Sammelstelle (z.B. Handelsgeschäft) zu bringen, wo sie unentgeltlich abgege- ben werden können. Batterien und Ak- kus enthalten möglicherweise Stoffe, die der menschlichen Gesundheit und der Umwelt schaden können. Die Kennzeichnung der Batterie oder des Akkus gibt weitere Hinweise. Die durchgestrichene Mülltonne bedeutet, dass Sie die Batterien und Akkus auf keinen Fall in den Hausmüll werfen dür- fen. Ist die durchgestrichene Mülltonne mit einem oder mehreren der aufgeführ- ten chemischen Zeichen gekennzeich- net, enthalten diese Blei (Pb), Cadmium (Cd) und/oder Quecksilber (Hg). 3E&G+J Altbatterien und Altakkus enthalten wichtige Rohstoffe und können wieder- verwertet werden. Die getrennte Samm- lung von Altbatterien und Altakkus er- leichtert die Behandlung und das Recy- cling.de

Abbildungsverweise Die in den Kapiteln angegebenen Ab- bildungen finden Sie auf den Aus- klappseiten am Ende dieser Ge- brauchsanweisung. Aufstellen und Anschließen Staubsauger zusammensetzen (Abb. 01 + 02) Sie haben 2 Möglichkeiten, den Staub- sauger komplett zusammenzusetzen. Setzen Sie das Saugrohr oberhalb oder unterhalb der PowerUnit ein. Vorteile der PowerUnit unten am Staubsauger: - sichere Abstellfunktion möglich (siehe Kapitel „Gebrauch“, Abschnitt „Betrieb unterbrechen“) - Ergonomie (Entlastung des Handge- lenkes) - komfortable Reinigung großer Flächen Vorteile der PowerUnit oben am Staubsauger: - komfortable Reinigung unter flachen Möbeln - schnelle Entnahme der PowerUnit möglich PowerUnit Solo Für das schnelle und gezielte Aufsau- gen von Krümeln oder Fusseln eignet sich die PowerUnit ohne Saugrohr und Elektrobürste. Tipp: Dieser Aufbau eignet sich beson- ders für den Einsatz des dreiteiligen Zu- behörs (siehe Kapitel „Verwendung des mitgelieferten Zubehörs“). Comfort-Handgriff aufstecken (Abb. 03 + 04) Abhängig von dem gewählten Aufbau Ihres Staubsaugers können Sie den Comfort-Handgriff auf das Saugrohr oder auf die PowerUnit stecken. Stecken Sie den Comfort-Handgriff von oben auf den Stutzen des Saug- rohres, bis der Comfort-Handgriff deutlich einrastet (linker Bildaus- schnitt). Führen Sie den Comfort-Handgriff entlang der Führung am Griff des Staubbehälters von oben auf den Stutzen der PowerUnit, bis der Com- fort-Handgriff deutlich einrastet (rech- ter Bildausschnitt). Schalten Sie den Staubsauger mit dem Ein-/Ausschalter an der Vorder- seite des Comfort-Handgriffes aus, wenn Sie die Teile voneinander tren- nen möchten. Drücken Sie die Entriegelungstaste und entnehmen Sie den Comfort- Handgriff nach oben. PowerUnit und Saugrohr verbinden (Abb. 05 + 06) Abhängig von dem gewählten Aufbau Ihres Staubsaugers befindet sich das Saugrohr oberhalb oder unterhalb der PowerUnit. Führen Sie das Saugrohr entlang der Führung am Griff des Staubbehälters von oben auf den Stutzen der PowerUnit, bis das Saugrohr deutlich einrastet (linker Bildausschnitt).de

Stecken Sie den Stutzen der PowerUnit von oben in das Saugrohr, bis der Stutzen deutlich einrastet (rechter Bildausschnitt). Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren- nen möchten. Akku einsetzen (Abb. 07, 08 + 09) Entfernen Sie den Aufkleber vom Ak- ku. Schieben Sie den Akku entlang der Führungen bis zum deutlichen Einras- ten in die PowerUnit. Drücken Sie die beiden Entriege- lungstasten seitlich am Akku, wenn Sie die Teile voneinander trennen möchten, und entnehmen Sie den Akku. Elektrobürste anschließen (Abb. 10) Abhängig von dem gewählten Aufbau Ihres Staubsaugers stecken Sie den Stutzen der PowerUnit oder den Stut- zen des Saugrohres in die Elektrobürs- te. Stecken Sie den Stutzen positioniert von oben in die Elektrobürste, bis der Stutzen deutlich einrastet. Drücken Sie die Entriegelungstaste an der Elektrobürste, wenn Sie die Teile voneinander trennen möchten, und ziehen Sie den Stutzen aus der Elektrobürste (Abb. 06). Allgemeine Hinweise zum Akku Der Akku ist im Auslieferzustand nicht vollständig geladen. Laden Sie den Akku vor dem ersten Ge- brauch vollständig. Planen Sie dafür ca. 4 Stunden ein. Führen Sie dieses erste Laden unbe- dingt in der PowerUnit durch, um die maximale Leistung des Akkus zu akti- vieren. Wenn der Akku voll geladen ist, schaltet sich die Anzeige Akku-Ladezustand nach 10 Minuten aus, um Energie zu sparen. Sie können bis zu 14 Minuten saugen, wenn Sie den komplett zusammenge- setzten Staubsauger nutzen und die höchste Leistungsstufe wählen. Wenn Sie jedoch die PowerUnit Solo nutzen und die niedrigste Leistungsstu- fe wählen, können Sie bis zu 60 Minu- ten saugen. Akku laden (ohne Wandmontage) (Abb. 11) Sie können den Staubsauger stehend lagern und den Akku direkt laden. Stecken Sie die PowerUnit in die Elektrobürste, um einen sicheren Stand des Staubsaugers zu gewähr- leisten. Schwenken Sie den Staubsauger nach vorne, bis der Anschlussstutzen der Elektrobürste deutlich einrastet. Stecken Sie den Ladestecker des beiliegenden Ladekabels in die Lade- buchse an der Unterseite des Akkus. Stecken Sie das Ladegerät in eine Netzsteckdose.de

Der Ladevorgang beginnt. Lesen Sie im Abschnitt „Anzeige Ak- ku-Ladezustand“ weiter. Akku laden (mit Wandmontage) (Abb. 12 + 13) Sie haben 2 Möglichkeiten, den Staub- sauger in der mitgelieferten Wandhalte- rung zu lagern und zu laden. Für die Wandmontage benötigen Sie einen geeigneten Standort in der Nähe einer freien Netzsteckdose. Wandmontage (Abb. 14 + 15) An der Rückseite der mitgelieferten Wandhalterung ist eine Montageplatte mit Schraubenbeutel angebracht. Für die Wandmontage müssen Sie die Montageplatte an der Wand des ge- wählten Standortes befestigen. Entnehmen Sie den Schraubenbeutel. Drücken Sie die Entriegelungstaste an der Unterseite der Wandhalterung. Entnehmen Sie die Montageplatte nach unten von der Wandhalterung. Montageplatte befestigen (Abb. 16 + 17) Zur Befestigung der Montageplatte an der Wand liegen 2 Dübel und 2 TORX- Schrauben T20 bei. Sie benötigen außerdem einen Ak- kuschrauber oder eine Bohrmaschine (Bohrerdurchmesser 6 mm). Abhängig von dem gewählten Aufbau Ihres Staubsaugers wählen Sie einen Abstand von 45 cm oder 98 cm vom unteren Rand der Montageplatte zum Fußboden. Achten Sie darauf, dass Sie keine in der Wand verlegten Leitungen beschä- digen. Befestigen Sie die Montageplatte an der Wand. Ladekabel in Wandhalterung befesti- gen (Abb. 18, 19 + 20) An der Unterseite der Wandhalterung befindet sich ein Kabelfach. Drücken Sie die beiden Entriege- lungstasten an der Unterseite der Wandhalterung und entnehmen Sie die Klappe des Kabelfachs. Stecken Sie den Ladestecker des beiliegenden Ladekabels von oben in die Öffnung. Verlegen Sie das Ladekabel in der Kabelführung. Setzen Sie die Klappe an und verrie- geln Sie das Kabelfach. Zubehörhalter aufstecken (bei Bedarf) (Abb. 21) Zur Aufbewahrung des dreiteiligen Zu- behörs liegt ein Zubehörhalter bei (siehe Kapitel „Verwendung des mitgelieferten Zubehörs“). Stecken Sie den Zubehörhalter bis zum Anschlag auf die Wandhalterung. Wandhalterung aufstecken (Abb. 22 + 23) Stecken Sie die Wandhalterung von oben auf die Montageplatte, bis die Wandhalterung deutlich einrastet.de

Stecken Sie die PowerUnit des zu- sammengesetzten Staubsaugers mit eingesetztem Akku von oben in die Wandhalterung. Stecken Sie das Ladegerät in die Netzsteckdose. Der Ladevorgang beginnt. Anzeige Akku-Ladezustand (beim La- den) (Abb. 24) Der Ladezustand des Akkus wird an der PowerUnit angezeigt. Ladekapazität Anzeige ca. 0% - 34% blinkt unten lang- sam ca. 35% - 69% leuchtet unten, blinkt mittig lang- sam ca. 70% - 90% leuchtet unten und mittig, blinkt oben lang- sam ca. 91% - 100% leuchtet unten, mittig und oben Wenn der Akku voll geladen ist, schaltet sich die Anzeige Akku-Ladezustand nach 10 Minuten aus, um Energie zu sparen. Sie können sich den Ladezustand dann jederzeit für 4 Sekunden anzeigen las- sen, indem Sie den Ein-/Ausschalter am Comfort-Handgriff betätigen. Wenn der Akku lange nicht genutzt wurde und entladen ist, fällt er in einen Sicherheitsmodus. Beim Laden in der PowerUnit reagiert die Anzeige Akku- Ladezustand dann erst nach ca. 30 - 60 Minuten. Anzeige Akku-Ladezustand (bei Ge- brauch) (Abb. 24) Der Ladezustand des Akkus wird an der PowerUnit angezeigt. Ladekapazität Anzeige ca. 100% - 70% leuchtet oben, mittig und unten ca. 69% - 35% leuchtet mittig und unten ca. 34% - 11% leuchtet unten ca. 10% - 0% blinkt unten lang- sam Verwendung des mitgelieferten Zubehörs (Abb. 25) Polsterdüse Zubehörteil zum Absaugen von Polstermöbeln, Matratzen und Kissen. Fugendüse Zubehörteil zum Aussaugen von Falten, Fugen und Ecken. Saugpinsel Zubehörteil zum Absaugen von Profilleisten, verzierten oder ge- schnitzten Gegenständen. Der Pinselkopf ist drehbar und kann in die jeweils günstigste Stel- lung gedreht werden. d Zubehörhalter Zur Aufbewahrung des dreiteiligen Zubehörs. Die Positionierung der Zubehörteile ist jeweils durch Symbole am Zubehörhal- ter gekennzeichnet. Sie können den Zubehörhalter auf diede

Wandhalterung stecken (siehe Kapitel „Aufstellen und Anschließen“, Abschnitt „Zubehörhalter aufstecken“). Elektrobürste Multi Floor XXL (Abb. 26) Beachten Sie in erster Linie die Reini- gungs- und Pflegeanweisungen Ihres Bodenbelagherstellers. Die Elektrobürste ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeig- net. Tipp: Wenn Sie mit Teppichboden be- legte Treppenstufen komfortabel absau- gen möchten, verzichten Sie auf das Saugrohr. Das Miele Bodenpflegesortiment bie- tet passende Zubehörteile für viele Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör“). Handelektrobürste Electro Compact (Abb. 27) (je nach Modell) Beachten Sie in erster Linie die Reini- gungs- und Pflegeanweisungen Ihres Bodenbelagherstellers. Die Handelektrobürste ist besonders geeignet zur intensiven Reinigung von Polstermöbeln und Autositzen. Tipp: Wenn Sie Polstermöbel oder Au- tositze komfortabel absaugen möchten, verzichten Sie auf das Saugrohr. Zusatzakku und Akku-Ladeschale (Abb. 28) (je nach Modell) Durch Einsatz des Zusatzakkus können Sie die Nutzungsdauer des Staubsau- gers verdoppeln. Beachten Sie vor dem ersten Ladevor- gang unbedingt das Kapitel „Aufstel- len und Anschließen“, Abschnitt „All- gemeine Hinweise zum Akku“. Setzen Sie den Akku ab dem zweiten Ladevorgang bis zum deutlichen Ein- rasten in die Akku-Ladeschale. Stecken Sie den Netzstecker in eine Netzsteckdose. Der Ladevorgang beginnt. Die Anzeige Akku-Ladezustand blinkt links. Erklärungen zur Anzeige Akku-Ladezu- stand finden Sie im Kapitel „Aufstellen und Anschließen“, Abschnitt „Anzeige Akku-Ladezustand“ Wenn Sie den entladenen Akku direkt nach dem Gebrauch in der Akku-La- deschale laden, beginnt der Ladevor- gang erst nach Abkühlung des Akkus. Die Abkühlung kann bis zu 60 Minuten dauern. Die Anzeige Akku-Ladezu- stand an der Akku-Ladeschale reagiert in dieser Zeit nicht. Gebrauch Ein- und Ausschalten (Abb. 29) Ziehen Sie den Ladestecker aus der Ladebuchse des Akkus, wenn Sie den Akku direkt geladen haben. Nehmen Sie den Staubsauger aus der Wandhalterung, wenn Sie den Akku darin geladen haben. Betätigen Sie den Ein-/Ausschalter am Comfort-Handgriff .de

Saugleistung wählen Sie können die Saugleistung der jeweili- gen Saugsituation anpassen. Durch Re- duzierung der Saugleistung verringern Sie die Schiebekraft an der Elektrobürs- te. Am Comfort-Handgriff sind 3 Leistungs- stufen anwählbar: 1 niedrigste Leistungsstufe für leichte Verschmutzung 2 mittlere Leistungsstufe für normale Verschmutzung max. höchste Leistungsstufe für starke Verschmutzung In der mittleren und höchsten Leis- tungsstufe ist eine Bodenbelagserken- nung aktiviert. Je nach Untergrund wird die Leistungs- aufnahme der Elektrobürste automa- tisch optimal eingestellt, was zu einem veränderten Betriebsgeräusch führen kann. Arbeitsbereich ausleuchten (je nach Modell) Zum Ausleuchten des Arbeitsbereiches ist die Elektrobürste Ihres Staubsaugers mit BrillantLight ausgestattet. Abstellfunktion für kurze Saugpausen (aus Sicherheitsgründen nur zu nutzen mit der PowerUnit unten am Staubsau- ger) Wenn Sie mit der PowerUnit unten am Staubsauger saugen, können Sie den Betrieb des eingeschalteten Staubsau- gers bequem unterbrechen. Schwenken Sie den Staubsauger nach vorne, bis der Anschlussstutzen der Elektrobürste deutlich einrastet. Der Staubsauger steht sicher, die Elek- trobürste schaltet sich aus und der Ak- ku wird geschont. Wenn Sie den Anschlussstutzen der Elektrobürste wieder entriegeln, schaltet sich die Elektrobürste wieder ein. Wartung Verletzungsgefahr durch rotie- rende Bürstenwalze. Sie können sich an der rotierenden Bürstenwalze verletzen. Schalten Sie den Staubsauger vor je- der Wartung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort- Handgriff. Ersatzteile bekommen Sie bei Ihrem Miele Fachhändler oder über den Miele Kundendienst. Staubbehälter leeren (Abb. 30 - 34) Leeren Sie den Staubbehälter spätes- tens, wenn der Staub die Markierung max in dem Staubbehälter erreicht hat. Drehen Sie den Deckel des Staubbe- hälters in Pfeilrichtung bis zum ersten Anschlag. Entnehmen Sie den Staubbehälter nach oben. Den Inhalt können Sie über den Haus- müll entsorgen, sofern kein im Haus- müll verbotener Schmutz enthalten ist. Halten Sie den Staubbehälter tief über einen Abfalleimer, damit mög- lichst wenig Staub aufwirbeln kann.de

Drehen Sie den Deckel des Staubbe- hälters in Pfeilrichtung bis zum nächsten Anschlag. Die Klappe unten am Staubbehälter öff- net sich und der Staub fällt heraus. Drehen Sie den Deckel des Staubbe- hälters zurück in die Ausgangspositi- on. Schließen Sie die Klappe bis zum deutlichen Einrasten. Führen Sie den Griff des Staubbehäl- ters von oben entlang der Führung auf den Stutzen der PowerUnit, bis der Staubbehälter deutlich einrastet. Feinstaubfilter reinigen (Abb. 35) Im Staubbehälter befindet sich der Fein- staubfilter. Reinigen Sie den Feinstaubfilter min- destens einmal monatlich. Entnehmen Sie den Staubbehälter. Entnehmen Sie den Feinstaubfilter nach oben. Schäden durch Reinigungsfehler. Der Feinstaubfilter kann beschädigt werden und seine Wirkung verlieren. Reinigen Sie den Feinstaubfilter nicht von innen. Verwenden Sie zur Reini- gung keine scharfkantigen oder spit- zen Gegenstände. Bürsten Sie den Feinstaubfilter nicht ab. Halten Sie den Feinstaubfilter über einen Abfalleimer. Klopfen Sie den Feinstaubfilter mit dem gummierten unteren Rand vor- sichtig aus. Drehen Sie den Feinstaubfilter dabei leicht, so dass sich der Schmutz aus allen Zwischenräumen lösen kann. Setzen Sie den gereinigten Feinstaub- filter positioniert zurück in den Staub- behälter. Setzen Sie den Staubbehälter wieder auf den Stutzen der PowerUnit. Vorfilter reinigen (Abb. 36 - 39) Im Staubbehälter befindet sich der Vor- filter. Reinigen Sie den Vorfilter bei Bedarf. Entnehmen Sie den Staubbehälter. Entnehmen Sie den Feinstaubfilter (Abb. 35). Leeren Sie den Staubbehälter über ei- nem Abfalleimer und entnehmen Sie den Vorfilter nach oben. Entriegeln Sie den Motorschutzfilter entgegen dem Uhrzeigersinn und ent- nehmen Sie den Motorschutzfilter nach oben. Schäden durch Reinigungsfehler. Der Vorfilter kann beschädigt werden und seine Wirkung verlieren. Verwenden Sie zur Reinigung keine scharfkantigen oder spitzen Gegen- stände. Klopfen Sie den Vorfilter über einem Abfalleimer vorsichtig aus. Tipp: Nutzen Sie eine feine Reinigungs- bürste o. Ä., um den Vorfilter auch von innen gründlich zu reinigen. Den Motorschutzfilter müssen Sie nicht reinigen. Er lässt sich entnehmen, damit der Innenraum des Vorfilters besser zu erreichen ist.de

Setzen Sie den Motorschutzfilter nach der Reinigung des Vorfilters po- sitioniert und fest im Vorfilter ein. Verriegeln Sie den Motorschutzfilter im Uhrzeigersinn bis zum Anschlag. Setzen Sie den Vorfilter wieder in den Staubbehälter. Führen Sie dazu die Einführhilfen bei- der Teile aufeinander zu und drehen Sie den Deckel des Staubbehälters zurück in die Ausgangsposition. Schließen Sie die Klappe unten am Staubbehälter bis zum deutlichen Einrasten. Setzen Sie den Feinstaubfilter wieder ein. Setzen Sie den Staubbehälter wieder auf den Stutzen der PowerUnit. Staubbehälter reinigen Reinigen Sie den Staubbehälter bei Be- darf. Entnehmen Sie den Staubbehälter. Leeren Sie den Staubbehälter über ei- nem Abfalleimer und entnehmen Sie den Vorfilter nach oben (Abb. 36). Reinigen Sie den Staubbehälter mit Wasser und mildem Spülmittel. Trocknen Sie den Staubbehälter sorg- fältig ab. Setzen Sie den Vorfilter wieder in den Staubbehälter. Setzen Sie den Staubbehälter wieder auf den Stutzen der PowerUnit (Abb. 38 + 39). Elektrobürste/Handelektrobürste rei- nigen (Abb. 06) (Handelektrobürste je nach Modell) Trennen Sie die Elektrobürste/Hand- elektrobürste vom Stutzen des Staub- saugers. Fäden und Haare entfernen (Abb. 40) Legen Sie die Elektrobürste/Hand- elektrobürste mit der Unterseite nach oben auf eine ebene und saubere Flä- che. Zerschneiden Sie Fäden und Haare, die sich um die Bürstenwalze gewi- ckelt haben, mit einer Schere. Zum Führen der Schere ist eine Führungs- nut an der Bürstenwalze eingearbei- tet. Die zerschnittenen Fäden und Haare werden anschließend beim Saugen vom Staubsauger aufgesaugt. Bürstenwalze entnehmen (Abb. 41) (nicht möglich bei der Handelektrobürs- te) Sie können die Bürstenwalze aus der Elektrobürste entnehmen, um hartnä- ckige Verschmutzungen zu entfernen und auch den Innenraum der Elektro- bürste zu reinigen. Entriegeln Sie die Klappe seitlich an der Elektrobürste, so dass das Sym- bol sichtbar wird. Klappen Sie die Klappe bis zum An- schlag nach oben. Entnehmen Sie die Bürstenwalze.de

Reinigen Sie die Bürstenwalze und entfernen Sie alle festhaftenden Schmutzteile aus dem Innenraum der Elektrobürste. Setzen Sie die Elektrobürste in umge- kehrter Reihenfolge wieder zusam- men. Akku austauschen Halten Sie einen Original Miele Li-Ion Akku AP01 bereit (Bezeichnung: HX LA). Beachten Sie die Hinweise zum Um- gang mit dem Akku und zur Entsor- gung des Akkus in den Kapiteln „Si- cherheitshinweise und Warnungen“, „Ihr Beitrag zum Umweltschutz“ und „Aufstellen und Anschließen“ (Ab- schnitt „Allgemeine Hinweise zum Ak- ku“).de

Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Verletzungsgefahr durch rotierende Bürstenwalze. Sie können sich an der rotierenden Bürstenwalze verletzen. Schalten Sie den Staubsauger vor jeder Problembehebung aus. Nutzen Sie da- zu den Ein-/Ausschalter am Comfort-Handgriff. Problem Ursache und Behebung Die Reinigungsleistung ist schlecht. Der Staubbehälter ist voll. Leeren und reinigen Sie den Staubbehälter. Die Elektrobürste ist verschmutzt/verstopft. Reinigen Sie die Bürstenwalze und den Innenraum der Elektrobürste (siehe Kapitel „Wartung“, Ab- schnitt „Elektrobürste reinigen“). Die Reinigungsleistung nimmt ab. Der Feinstaubfilter ist verschmutzt. Reinigen Sie den Feinstaubfilter (siehe Kapitel „Wartung“, Abschnitt „Feinstaubfilter reinigen“). Der Vorfilter ist verschmutzt. Reinigen Sie den Vorfilter (siehe Kapitel „Wartung“, Abschnitt „Vorfilter reinigen“). Die Elektrobürste schal- tet selbsttätig ab. Die Elektrobürste ist überlastet, z.B. auf einem hoch- florigen Teppich. Schalten Sie den Staubsauger aus und bei redu- zierter Saugleistung wieder ein. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff. Das Betriebsgeräusch verändert sich beim Saugen. In der mittleren und höchsten Leistungsstufe ist eine Bodenbelagserkennung aktiviert. Je nach Untergrund wird die Leistungsaufnahme der Elektrobürste auto- matisch optimal eingestellt. Das Geräusch gehört zur normalen Funktionsweise des Staubsaugers.de

Problem Ursache und Behebung Der Staubsauger läuft beim Einschalten nicht an. Es ist kein Akku eingesetzt oder der Akku ist nicht richtig eingesetzt. Setzen Sie den Akku ein oder prüfen Sie den Sitz des Akkus (siehe Kapitel „Aufstellen und Anschlie- ßen“, Abschnitt „Akku einsetzen“). Der Akku ist nicht ausreichend geladen. Laden Sie den Akku exakt so, wie in dieser Ge- brauchsanweisung beschrieben (siehe Kapitel „Aufstellen und Anschließen“, Abschnitte „Akku la- den“). Es ist kein Original Miele Akku eingesetzt. Setzen Sie einen Original Miele Li-Ion Akku AP01 ein (Bezeichnung: HX LA). Der Ladestecker ist noch eingesteckt. Ziehen Sie den Ladestecker aus der Ladebuchse des Akkus.de

Fehlermeldungen Verletzungsgefahr durch rotierende Bürstenwalze. Sie können sich an der rotierenden Bürstenwalze verletzen. Schalten Sie den Staubsauger vor jeder Fehlerbehebung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff. Fehlermeldungen werden durch schnelles Blinken der Anzeige Akku-Ladezustand an der PowerUnit angezeigt. Problem Ursache und Behebung Schnelles Blinken der unteren Anzeige Interner Systemfehler Entnehmen Sie den Akku, warten Sie 10 Sekun- den, setzen Sie den Akku wieder ein und laden Sie ihn. Schnelles Blinken der unteren und mittleren Anzeige Fehler „Überhitzung Akku“ Warten Sie ca. 30 Minuten, bevor Sie den Staub- sauger wieder einschalten. Schnelles Blinken der mittleren und oberen Anzeige Fehler „Akku nicht erkannt“ Setzen Sie einen Original Miele Li-Ion Akku AP01 ein (Bezeichnung: HX LA). Schnelles Blinken der oberen Anzeige Fehler „Comfort-Handgriff nicht erkannt“ Entnehmen Sie den Comfort-Handgriff und ste- cken Sie ihn wieder auf (siehe Kapitel „Aufstellen und Anschließen“, Abschnitt „Comfort-Handgriff aufstecken“). Entnehmen Sie den Akku, warten Sie 10 Sekunden und setzen Sie den Akku wieder ein.de

Pflege Verletzungsgefahr durch rotie- rende Bürstenwalze. Sie können sich an der rotierenden Bürstenwalze verletzen. Schalten Sie den Staubsauger vor je- der Reinigung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort- Handgriff. Staubsauger und Zubehörteile Stromschlaggefahr durch Netz- spannung. Feuchtigkeit am Ladegerät birgt die Gefahr eines elektrischen Schlages. Tauchen Sie das Ladegerät niemals in Wasser. Beachten Sie die speziellen Reini- gungshinweise für den Staubbehälter im Kapitel „Wartung“. Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger. Schäden durch ungeeignete Rei- nigungsmittel. Alle Oberflächen sind kratzempfind- lich. Alle Oberflächen können sich verfärben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen. Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel. Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. Garantie Die Garantiezeit beträgt 2 Jahre. Weitere Informationen zu den Garantie- bedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst. Nachkaufbares Zubehör Beachten Sie in erster Linie die Reini- gungs- und Pflegeanweisungen Ihres Bodenbelagherstellers. Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo zu ver- wenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsau- gers optimal ausgenutzt und das best- mögliche Reinigungsergebnis erreicht werden kann. Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ur- sächlich auf den Einsatz von Zubehör- teilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo gekennzeich- net sind, von der Garantie für den Staubsauger nicht erfasst werden.de

Bezugsquellen für Zubehörteile Original Miele Zubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fach- händler beziehen. Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung. Einzelne Modelle sind bereits serien- mäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet. Handelektrobürste Electro Compact (HX SEB) Zur intensiven Reinigung von Polster- möbeln und Autositzen. Saugpinsel mit Naturborsten (SSP 10) Zum Absaugen von besonders emp- findlichen Gegenständen. Lamellen-/Heizkörperbürste (SHB 30) Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen. Matratzendüse (SMD 10) Zum bequemen Absaugen von Matrat- zen, Polstermöbeln und deren Fugen. Fugendüse, 300mm (SFD 10) Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken. Fugendüse, 560mm (SFD 20) Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen. Polsterdüse, 190mm (SPD 10) Breite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen. Zusatzakku AP01 (HX LA) Zur Verdoppelung der Nutzungsdauer des Staubsaugers. Akku-Ladeschale LS03 (HX LS) Zum geräteunabhängigen und zeitglei- chen Laden des Zusatzakkus.en - Contents
