VEKD5015 - Koelkast VESTEL - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING VEKD5015 VESTEL

INGEBOUWDE Vriezer - Koelkast Gebruiksaanwijzing NLDE - 1 - Inhalt

8. Place the upper door

Fiche Produit ................................................................................................ 74 Installatie instructies sleepdeurmontage ...................................................... 75 -Deze gebruiksaanwijzing heeft betrekking op verschillende modellen. Daarom kunnen er verschillen voorkomen.NL - 62 - VOORDAT U HET APPARAAT GAAT GEBRUIKENDEEL 1. WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen. WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevolen door de fabrikant. WAARSCHUWING: Gebruik geen elektrische apparaten in de etenswaren opslagcompartimenten van het apparaat. Tenzij deze apparaten worden aanbevolen door de fabrikant. WAARSCHUWING: Beschadig het koelmiddelcircuit niet. WAARSCHUWING: Als het toestel niet stabiel staat, kan dit probleem veroorzaken. Om dit te vermijden, moet u het toestel vastmaken in overeenstemming met de instructies.

• Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installeren van het apparaat moet er goed op worden gelet dat de componenten van het koelcircuit niet beschadigd raken. In het geval van beschadiging moet men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een aantal minuten goed ventileren.

• Bewaar geen explosieve stoffen zoals aërosol kannen met een ontvlambaar drijfgas in dit apparaat.

• Dit apparaat is enkel bedoeld voor huishoudelijk of gelijkaardig gebruik, zoals; - Personeelskeukens in winkels, kantoren of andere werkomgevingen - Boerderijen en bij klanten in hotels, motels en andere residentiële omgevingen - Bed & breakfast omgevingen; - Catering en gelijkaardige niet-detailhandel toepassingenNL - 63 -

• Als de stekker niet overeenstemt met het stopcontact, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst ofdergelijkgekwaliceerdepersonenomiederrisicouitte sluiten.

• Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of personen met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies hebben ontvangen met betrekking tot het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet spelen met dit apparaat.

• Een speciaal geaarde stekker werd aangesloten op het netsnoer van uw koelkast. Deze stekker moet worden gebruikt met een speciaal geaarde aansluiting van 16 ampère. Als er geen dergelijke aansluiting aanwezig is bij u thuis, moet u ze laten installeren door een erkende elektricien.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met een verminderd fysiek, gevoelsmatig of mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan van of instructies hebben gekregen met betrekking tot het gebruik van het apparaat en ze de potentiële gevaren begrijpen. Kinderen mogen het apparaat niet als speelgoed gebruiken. Kinderen mogen het apparaat niet reinigen of aan onderhoud onderwerpen zonder toezicht.

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwaliceerdepersonenomiederrisicouittesluiten.

• Dit apparaat is niet bedoeld voor gebruik op hoogtes van boven de 2000 m.NL - 64 - Veiligheidsmaatregelen

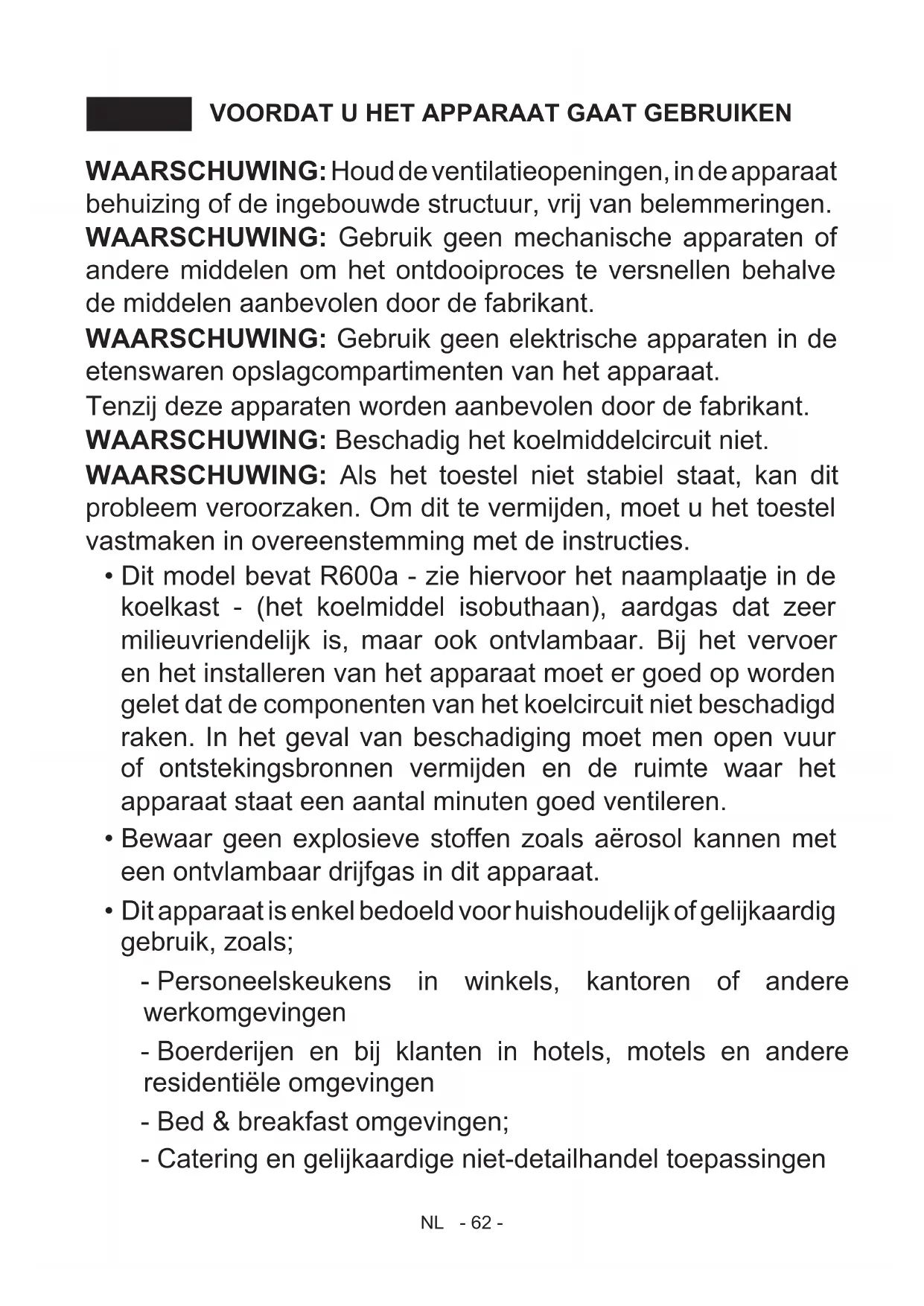

• Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat wordt ingebouwd niet afgedekt worden.

• Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen.

• Gebruik geen elektrische apparatuur in het koel- en het vriezercompartiment van het apparaat.

• Als dit apparaat een oude koelkast met een slot vervangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodat spelende kinderen zichzelf niet kunnen opsluiten.

• Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze moeten worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan de plaatselijke afvalverwijderingsdienst en neem contact op met de plaatselijke overheid of uw leverancier wanneer u vragen heeft. Let er goed op dat het koelbuizenwerk niet beschadigd raakt voordat het apparaat wordt opgehaald door de juiste afvalverwijderingsdienst. “Elektronische afvalstoffen dienen niet weggegooid te worden met het huisafval. Breng dit materiaal terug naar uw electro-speciaalzaak voor een veilige verwerking, of indien dit niet mogelijk is, naar het inname punt in uw gemeente. Belangrijk: Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is niet aansprakelijk voor een onjuiste installatie en onjuist gebruik (zie gebruiksaanwijzing). Aanbevelingen

• Gebruik geen meervoudige stekker of verlengsnoer.

• Voer geen stekker in het stopcontact waarvan de kabel beschadigd of versleten is.

• U mag niet aan het snoer trekken en u mag het ook niet buigen of beschadigen.

• Dit product werd ontworpen voor gebruik door volwassenen; laat geen kinderen met het apparaat spelen en hun lichaam slingeren door aan de deur te hangen.

• U mag nooit de stekker verwijderen met natte handen om elektrische schokken te vermijden!NL - 65 -

• Plaatsnooitzuurhoudendedrankeninglazenessenenblikjesin hetvriesvakvanuwkoelkast.Deessenblikjeskunnenbarsten.

• Voor uw veiligheid mag u nooit explosief en ontvlambaar materiaal in de koelkast plaatsen. Plaats dranken met een hoog alcoholgehalte in het koelvak van het apparaat met hun doppen stevig gesloten en in verticale positie.

• Vermijd ieder manueel contact wanneer u het ijs verwijdert uit het vriesvak; het ijs kan namelijk branden en/of snijden.

• Raak de bevroren etenswaren nooit aan met blote handen! U mag geen ijscrème of ijsblokjes eten onmiddellijk nadat u ze uit de diepvriezer hebt gehaald!

• U mag nooit etenswaren die reeds werden ontdooid opnieuw invriezen. Het kan een gevaar inhouden voor uw gezondheid omdat het problemen kan veroorzaken zoals voedselvergiftiging.

• Deksel de koelkast en/of bovenzijde van de koelkast nooit af met een doek, tafelkleed, etc. Dit zal de prestatie van de koelkast negatief beïnvloeden.

• Zorg ervoor dat de accessoires in het apparaat veilig vastzitten om schade te vermijden tijdens de verplaatsing. Installatie en bediening van uw koelkast

• De werkingspanning van uw koelkast is 220-240 V en 50 Hz.

• Ons bedrijf kan niet verantwoordelijk worden gesteld voor schade die kan worden veroorzaakt door het gebruik zonder aarding.

• Plaats uw koelkast in een geschikte locatie waar ze niet wordt blootgesteld aan direct zonlicht.

• Ze moet minimum 50 cm uit de buurt van warmtebronnen zoals fornuizen, radiatoren en kookplaten en minimum 5 cm van elektrische ovens worden verwijderd.

• Uw koelkast mag niet worden gebruikt in de open lucht en moet uit de regen worden gehouden.

• Als uw koelkast naast een diepvriezer wordt geplaatst, moet u minimum 2 cm tussenruimte laten tussen de apparaten om condensatie op de externe oppervlakten te vermijden.

• Aan de bovenkant van uw apparaat is een ruimte van ten minste 150 mm vereist. Niets op uw apparaat plaatsen.

• Als u uw koelkast naast uw keukenkasten wilt plaatsen, moet u minimum 2 cm tussenruimte laten.

• Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel soda aan toevoegt. Daarna moet u ze afspoelen met schoon water en afdrogen. Aan het einde van dit schoonmaakproces brengt u alle onderdelen opnieuw aan.NL - 66 - Voor u uw koelkast in gebruik neemt

• Tijdensdeeersteingebruiknameofomdeefciëntebedieningvanhet apparaat te garanderen nadat u het hebt verplaatst, moet u uw koelkast 3 uur onbelast laten draaien (in verticale positie) en daarna de stekker in het stopcontact steken. Zo niet kan de compressor worden beschadigd.

• De eerste maal dat u uw koelkast in gebruik neemt, is het mogelijk dat u een zekere geur waarneemt. Deze geur verdwijnt zodra u uw koelkast begint te koelen. BEDIENING VAN HET APPARAATDEEL 2. Thermostaat instelling Waarschuwingen voor temperatuurinstellingen

• De diepvriezer van de ijskast kan tot -18°C en meer koelen.

• Het wordt voor het prestatievermogen niet aangeraden uw koelkast te laten werken in omgevingen die kouder zijn dan 10°C.

• Temperatuuraanpassingen moeten worden uitgevoerd in overeenstemming met het aantal malen dat de deur wordt geopend, de hoeveelheid etenswaar dat in de koelkast wordt bewaard en de omgevingstemperatuur van waar de koelkast bevindt.

• Uw koelkast moet nadat de stekker in het stopcontact is gestoken in overeenstemming met de omgevingstemperatuur tot 24 uur zonder onderbreking in werking worden gehouden om deze volledig te koelen. Tijdens deze periode dient u de deuren van uw koelkast niet frequent te openen en de koelkast niet overmatig te vullen.

• Er wordt een vertragingsfunctie van 5 minuten toegepast om schade aan de compressor van de koelkast te vermijden wanneer u de stekker verwijdert en opnieuw invoert om ze in te schakelen of tijdens een stroompanne. Uw koelkast begint na 5 minuten normaal te werken.

• Uw koelkast is ontworpen om te werken in intervallen van omgevingstemperatuur zoals gespeciceerd in de normen volgens de klimaatklasse die op het typeplaatje staat vermeld. We raden u met betrekking tot de koeleffectiviteit niet aan de koelkast te laten werken buiten de aangegeven temperatuurlimieten. De thermostaat regelt de temperatuur in de koelkast en de vriezer automatisch. Door de knop van stand 1 naar 5 te draaien, verlaagt u de temperatuur. Belangrijke opmerking: Draai de knop niet voorbij stand 1 want dit zal uw toestel uitschakelen.

• Als u etenswaren voor een korte periode wilt bewaren in het viesvak kunt u de knop tussen de minimum en medium stand draaien (1-3).

• Als u etenswaren voor een lange periode wilt bewaren in het viesvak kunt u de knop op medium draaien.(3-4)

• Merk op dat de temperatuur van de omgeving, de temperatuur van de net opgeslagen etenswaren en hoe vaak de deur geopend wordt, de temperatuur in het vriesvak en koelvak beïnvloeden. Indien noodzakelijk, wijzigt u de temperatuurinstelling.NL - 67 -

• Dit apparaat is ontworpen voor gebruik in een omgevingstemperatuur tussen de 16°C - 32°C. Klimaatklasse Omgevingstemperatuur

• Vul de ijslade met water en plaats deze in het vriezercompartiment.

• Zodra het water helemaal is veranderd in ijs kunt u de lade buigen zoals hieronder getoond, om de ijsklontjes te kunnen pakken. De afbeeldingen tekstbeschrijvingen in de accessoires sectie kunnen variëren naargelang het model van uw apparaat. VOEDSEL IN HET APPARAAT PLAATSENDEEL 3. Koelingscompartiment

• Om de kans op vochtigheid en als gevolg daarvan de toename van ijsvorming te voorkomen, moet u in het koelingscompartiment vloeistoffen nooit in dozen, bakken, etc., plaatsen die niet zijn afgedicht. Ijs heeft de neiging zich te concentreren in de koudste delen van de verdamper waardoor op den duur vaker ontdooid moet worden.

• Plaats warm voedsel nooit in het koelingscompartiment. Warm voedsel moet eerst afkoelen tot kamertemperatuur en moet zodanig worden ingedeeld dat er voldoende luchtcirculatie in het koelingscompartiment is.

• Plaats niets tegen de achterwand, omdat hierdoor ijsvorming ontstaat en de dozen, bakken, etc., aan de achterwand gaan plakken. Open de deur van de koelkast niet te vaak.

• Plaats vlees en schoongemaakte vis (gewikkeld in verpakking of plastic) die u binnen 1 tot 2 dagen gebruikt in het onderste gedeelte van het koelingscompartiment (d.w.z. boven de groentelade), omdat dit het koudste gedeelte is en hier de beste bewaaromstandigheden gelden.

• U kunt fruit en groenten in de groentelade plaatsen zonder dat deze verpakt hoeven te worden. Plastic schraper Na een bepaalde periode zal vorst opbouwen in bepaalde zones in het vriesvak. De geaccumuleerde vorst in het vriesvak moet regelmatig worden verwijderd. Gebruik hiervoor, indien noodzakelijk, de geleverde plastic schraper. Gebruik geen scherpe metalen voorwerpen tijdens deze bediening. Hierdoor kunt u namelijk het koelcircuit doorboren en onherstelbare schade aan het apparaat berokkenen.NL - 68 - Vriezer

• De vriezer gebruikt u voor langdurige opslag van diepgevroren of ingevroren voedsel en voor het maken van ijsblokjes.

• Invriezen van vers voedsel: zorg ervoor dat zoveel mogelijk van het oppervlak van het in te vriezen voedsel in contact staat met het koelingsoppervlak.

• Leg vers voedsel niet naast ingevroren voedsel, omdat het ingevroren voedsel daardoor kan ontdooien.

• Als u vers voedsel invriest (bijvoorbeeld vlees, vis, gehakt), verdeel dit dan in porties die u later per keer nodig hebt.

• Zodra het apparaat is ontdooid, leg het voedsel dan terug in de vriezer en vergeet niet het voedsel binnen zo kort mogelijke tijd te nuttigen.

• Warm voedsel mag u nooit in de vriezer leggen, omdat bevroren voedsel hierdoor wordt aangetast.

• Bewaren van ingevroren voedsel: u moet altijd de instructies navolgen die op de verpakking van het ingevroren voedsel staan. Als geen informatie wordt gegeven, bewaar dit voedsel dan niet langer dan drie maanden na de aankoopdatum.

• Kopen van ingevroren voedsel: overtuig u ervan dat deze bij een geschikte temperatuur zijn ingevroren en dat de verpakking intact is.

• Ingevroren voedsel moet worden vervoerd in hiertoe geschikte dozen, bakken, etc., om de kwaliteit van het voedsel te handhaven, en moet zo snel mogelijk in de vriezer worden geplaatst.

• Als de verpakking van ingevroren voedsel vocht vertoont of abnormaal opgezwollen is, dan is de kans groot dat het voedsel bij een onjuiste temperatuur is bewaard en dat de inhoud aangetast is.

• Hoe lang kan ik ingevroren voedsel bewaren: dit hangt af van de kamertemperatuur, de instelling van de thermostaat, hoe vaak de deur wordt geopend, het soort voedsel en de duur van het transport van de winkel naar uw huis. Volg altijd de instructies op die op de verpakking staan en overschrijd nooit de maximale bewaartijd. REINIGING EN ONDERHOUDDEEL 4.

• Umoetdestekkervandekoelkastuithetstopcontactverwijderen voorubegintschoontemaken.

• U mag uw koelkast nooit wassen met stromend water.

• U kunt de binnen- en buitenzijde van uw apparaat afnemen met een zachte doek of een spons met een warm zeepsopje.NL - 69 - Ontdooien Koelingscompartiment

• Het koelgedeelte beschikt over een automatische ontdooiing. Het dooiwater wordt opgevangen in het dooiwatergootje aan de onderzijde van de achterwand van het koelgedeelte en het wordt via een slangetje naar buiten de koelkast getransporteerd waar het verdampt.

• Het dooiwatergootje moet geregeld worden gereinigd. Let u er op dat het slangetje niet verstopt raakt. Bij een vertopt slangetje zal het dooiwatergootje overstromen en het dooiwater zal in de koelkast lopen. Vriezercompartiment Het ijs, dat de planken in het vriezercompartiment bedekt, moet periodiek worden verwijderd (gebruik de meegeleverde kunststof schraper). Het vriezercompartiment moet op dezelfde wijze als het koelingscompartiment worden gereinigd. Ten minste tweemaal per jaar moet het compartiment worden ontdooid. Dit doet u als volgt ;

• De dag voordat u het compartiment ontdooit, moet u de thermostaatwijzer in de stand “5” zetten om het voedsel maximaal in te vriezen.

• Wikkel ingevroren voedsel in verschillende lagen papier en leg het op een koele plaats voordat u begint het compartiment te ontdooien. De onvermijdelijke stijging van

• Verwijder de individuele onderdelen en maak schoon met een warm zeepsopje. Niet wassen in de wasmachine.

• Nooit ontvlambare, explosieve of corrosieve materialen zoals verdunners, gassen, zuren gebruiken om schoon te maken.

• De condensator (de achtzijde met zwarte vleugels) moet minimum een maal per jaar met een stofzuiger of een droge worden gereinigd.Hierdoorzaluwdiepvriezerefciënterwerkenenuzult energie besparen.NL - 70 - temperatuur verkort de bewaartijd. Vergeet niet dit voedsel binnen niet al te lange tijd te consumeren.

• Zetdethermostaatknopindestand"•"ofhaaldestekkeruithetstopcontact;laatde deur openstaan totdat het compartiment volledig ontdooid is.

• U kunt het ontdooiproces versnellen door een of meer bakken warm water in het vriezercompartiment te zetten.

• Wrijf het binnenste gedeelte van het compartiment zorgvuldig droog en stel de thermostaatknop in de stand MAX. De lamp vervangen Wanneeruhetlampjevanhetkoelvakwiltvervangen:

1. Haal de stekker uit het stopcontact.

2. Druk de haken boven aan de zijkanten van de lampafdekking in, zodat u de

afdekking kunt wegnemen.

3. Vervang de lamp door een nieuwe van niet meer dan 15 W.

4. Plaats de afdekking terug en wacht 5 minuten voordat u de stekker weer in het

stopcontact steekt. Vervangen van ledverlichting Indien uw koelkast voorzien is van ledverlichting dient u contact op te nemen met de helpdesk. Deze mag namelijk uitsluitend worden vervangen door erkend personeel.

TRANSPORT EN WIJZIGING VAN DE

INSTALLATIEPOSITIE DEEL 5. Transport En Wijziging Van De Installatiepositie

• De originele verpakkingen en schuim kan worden bewaard voor transport achteraf (indien gewenst).

• U moet uw koelkast vastmaken met een dikke verpakking, banden of sterke touwen en de instructies op de verpakking volgen voor transport als u de koelkast opnieuw wilt transporteren.

• Verwijder de bewegende onderdelen (laden, accessoires, groentevakken, etc.) of bevestig ze in de koelkast tegen schokken met banden tijdens de herplaatsing of het transport. U moet de koelkast steeds rechtop dragen.NL - 71 - VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE DEEL 6. Als uw koelkast niet goed werkt, dan is dit mogelijk te wijten aan een klein probleem. Controleer eerst de volgende punten voordat u met een elektricien contact opneemt. Dat bespaart u tijd en geld. Wat moet ik doen als de koelkast niet werkt? Controleer of ;

• De stroom niet uitgevallen is;

• De hoofdschakelaar ingeschakeld is;

• Dethermostaatnietindestand"•"staat;

• De wandcontactdoos OK is; dit controleert u door daarop een ander apparaat aan te sluiten waarvan u weet dat het goed werkt; Wat moet ik doen als de koelkast niet naar behoren functioneert? Controleer of ;

• Het apparaat niet overladen is met producten;

• De deuren perfect gesloten zijn;

• Er geen stof is op de condensor;

• Er aan de achterzijde genoeg ruimte is; Als het apparaat veel lawaai maakt ; Het koelgas dat in de koelkast circuleert produceert soms lawaai (borrelend geluid), ook wanneer de compressor niet actief is. U hoeft zich hierover geen zorgen te maken, dit is heel normaal. Als u een ander geluid hoort, controleer dan of:

• het apparaat horizontaal staat.

• het apparaat niet met iets contact maakt aan de achterzijde.

• objecten op het apparaat trillen. Als er water aanwezig is in het onderste gedeelte van de koelkast ; Controleer dan of ; De afvoeropening voor het dooiwater niet verstopt is (gebruik de ontdooi-aftapplug om de afvoeropening te reinigen). Aanbevelingen

• Om de ruimte te vergroten en het uiterlijk te verbeteren, is de “koelsectie” van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand.

• Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden).Schakeldethermostaatop"•".Ontdooienreinigdekoelkastmetde deur open om schimmel en onaangename geuren te vermijden.

• Als het probleem aanhoudt nadat u alle bovenstaande instructies hebt gevolgd, moet u de dichtstbijzijnde geautoriseerde onderhoudsdienst raadplegen.NL - 72 -

• Het apparaat dat u hebt gekocht werd ontworpen voor gebruik bij u thuis en mag uitsluitend bij u thuis en voor de bepaalde doeleinden worden gebruikt. Het is niet geschikt voor commercieel of algemeen gebruik. Als de gebruiker het apparaat gebruikt op een wijze die niet compatibel is met deze functies benadrukken we dat de producent en de verdeler niet verantwoordelijk kan worden gesteld voor reparatiewerken en defecten in de garantieperiode.

• De levensduur van uw apparaat vermeld en verklaard door het Ministerie van Industrie is 10 jaar (de periode dat onderdelen vereist worden bijgehouden voor de correcte werking van het apparaat). Tips om energie te besparen 1– Installeer het apparaat in een koele, goed geventileerde ruimte, maar niet in direct zonlicht en niet in de buurt van een warmtebron (radiator, fornuis, etc.). Zo niet moet u een isolerende plaat gebruiken. 2– Laat warme dranken en etenswaren eerst afkoelen buiten het apparaat. 3– Plaat ingevroren etenswaren in het koelvak. De lage temperatuur van de ingevroren etenswaren zullen het koelvak helpen koel houden wanneer ze ontdooien. Zo bespaart u energie. Als u de ingevroren etenswaren gewoon buiten de koelkast plaatst, verliest u energie. 4– Wanneer u dranken in de koelkast plaatst, moet u ze afdekken. Zo niet verhoogt de vochtigheid in het apparaat. Dit verhoogt de werkingstijd. Afdekken van dranken helpt de geur en smaak te bewaren. 5– Wanneer u etenswaren en dranken plaatst, moet u de deur van het apparaat zo kort mogelijk openen. 6– Houd de deksels gesloten van andere vakken met verschillende temperaturen in het apparaat (groentevak, koeler, ...etc ). 7– De pakking van de deur moet schoon en vouwbaar zijn. Vervang versleten pakkingen.NL - 73 - DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN DEEL 7.

5) Schappen van de koelkast

6) Schap van groentevak

Deze presentatie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kunnen afhankelijk van het toestelmodel variëren.

• Energieverbruik van 227 kWh per jaar, berekend op basis van de resultaten na 24 uur onder normale testvoorwaarden. Reëel energieverbruik hangt af van de voorwaarden waaronder het apparaat wordt gebruikt en waar het wordt geplaatst. ** Dit apparaat is ontworpen voor gebruik in een omgevingstemperatuur tussen de 16°C - 32°C. Merk VESTEL Model VEKD5015 Productcategorie 7 (Vriezer - Koelkast) Energieklasse A+ Jaarlijks energieverbruik 227 kWh / Jaar Totaal brutovolume 217 l Totaal nettovolume 214 l Koelkast bruto inhoud 179 l Koelkast netto inhoud 176 l Diepvriezer bruto inhoud 38 l Diepvriezer netto inhoud 38 l Ster klassering Koelingsysteem Statisch Temperatuurverhogingstijd (-18°C / -9°C) 16 uur Vriesvermogen 2 kg / 24 uur Klimaatklasse

N (16°C - 32°C) Geluidsemissie 40 dB (A) Product deel lijst Merk / Model VESTEL INGEBOUWDE Vriezer - Koelkast Koelkastplank 4 Groentelade 1 Deurladen 4 Eihouder 1 Ijslade 1 Plastic schraper 1 Handleiding / Installatie-Instructies Ja Garantie documenten JaNL - 75 - Installatie instructies sleepdeurmontage ! Lees voor u met de installatie begint zorgvuldig deze installatie instructies. ! Plaats de koelkast alleen in een stabiel keukenmeubel met voldoende ventilatievoorzieningen.(g.Beng.C) ! Wijzig indien noodzakelijk de draairichting van de deur volgens de instructies. ! Kontroleerdeinbouwafmetingenaandehandvang.C.Dehoogtevandeapparaatdeuren moet overeenkomen met de hoogte van de meubeldeuren.

plaatsen en vastschroeven met schroeven

3. De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast /

vrieskasteenvoudigkanwordenaangeslotennahetinbouwen.(g.B–g.C)

4. Afdekstrip2 inkorten tot de benodigde lengte (= nishoogte) en deze vastplakken op de

zijwandvandebodyvandekoelkast(aandeopeningszijde).(g.E)

5. Schuif de koelkast in het keukenmeubel. Duw de koelkast aan de openingszijde tegen

de zijwand van het keukenmeubel en zorg er voor dat afdekstrip

de kier tussen de koelkast / vrieskast en het keukenmeubel geheel afsluit.

6. Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gelijk

komenmetdevoorkantvanhetkeukenmeubel.(g.F)

7. Schroef de voetjes vast aan het keukenmeubel met schroeven

8. Schroef afdeklijst

vast aan het keukenmeubel met schroeven

vast aan het keukenmeubel met schroeven

10. Schroef glijders

vast aan koelkastdeuren met schroeven

. Open de koelkastdeuren 90º en schuif geleidingsrails

tot de markering in de glijders

. Schroef de geleidingsrails

vast aan de keukenmeubeldeuren met schroeven

11. Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur

1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders

.(g.H)Eengoedsluitendeapparaatdeuriseenvoorwaardevooreen goede werking van de koelkast.NL - 76 -

door het losschroeven van bovenste deurscharnier

los en schroef deze stevig vast aan tegenoverliggende zijde in het bovenstedeurscharnier

door het losschroeven van middenste deurscharnier

. Schroef bevestigingsbeugel

weer vast in zijn oorspronkelijke positie, zonder het middenstedeurscharnier

aan de andere zijde van de koelkast.

5. Plaats afdekdopjes

aan de andere zijde van de koelkast.

6. Plaats ondersteapparaatdeur

. Plaats het middenste deurscharnier

op de onderste apparaatdeur

samen met bevestigingsbeugel

vast aan de koelkast.

8. Plaats bovenste apparaatdeur

op het middenste deurscharnier

in het scharniergaatje in de apparaatdeur

en schroef vervolgens bovenstedeur-scharnier

stevig vast.NL - 79 - Het apparaat dat u hebt gekocht werd ontworpen voor gebruik bij u thuis en mag uitsluitend bij u thuis en voor de bepaalde doeleinden worden gebruikt. Het is niet geschikt voor commercieel of algemeen gebruik. De bedieningsinstructies zijn van toepassing op verschillende modellen. U kunt verschillen opmerken lussen deze instructies en uw model. EG-conformiteitsverklaring We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen. Afvoeren van uw oude apparaat Dit symbool op het product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden gebracht naar het geschikte verzamelpunt voor de recyclage van elektrische en elektronische apparatuur. Door de correcte afvalverwerking van dit product helpt u mee aan de voorkoming van potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid, die wel zouden kunnen ontstaan door foutieve afvalverwerking van dit product. Voor meer informatie over de recycling van dit product, kunt u contact opnemen met uw plaatselijk stadskantoor, de afvalservice voor huishoudelijk afval of de winkel waar u dit product hebt aangeschaft.52224928
