GEBRUIKSAANWIJZING WX254.7 WORX

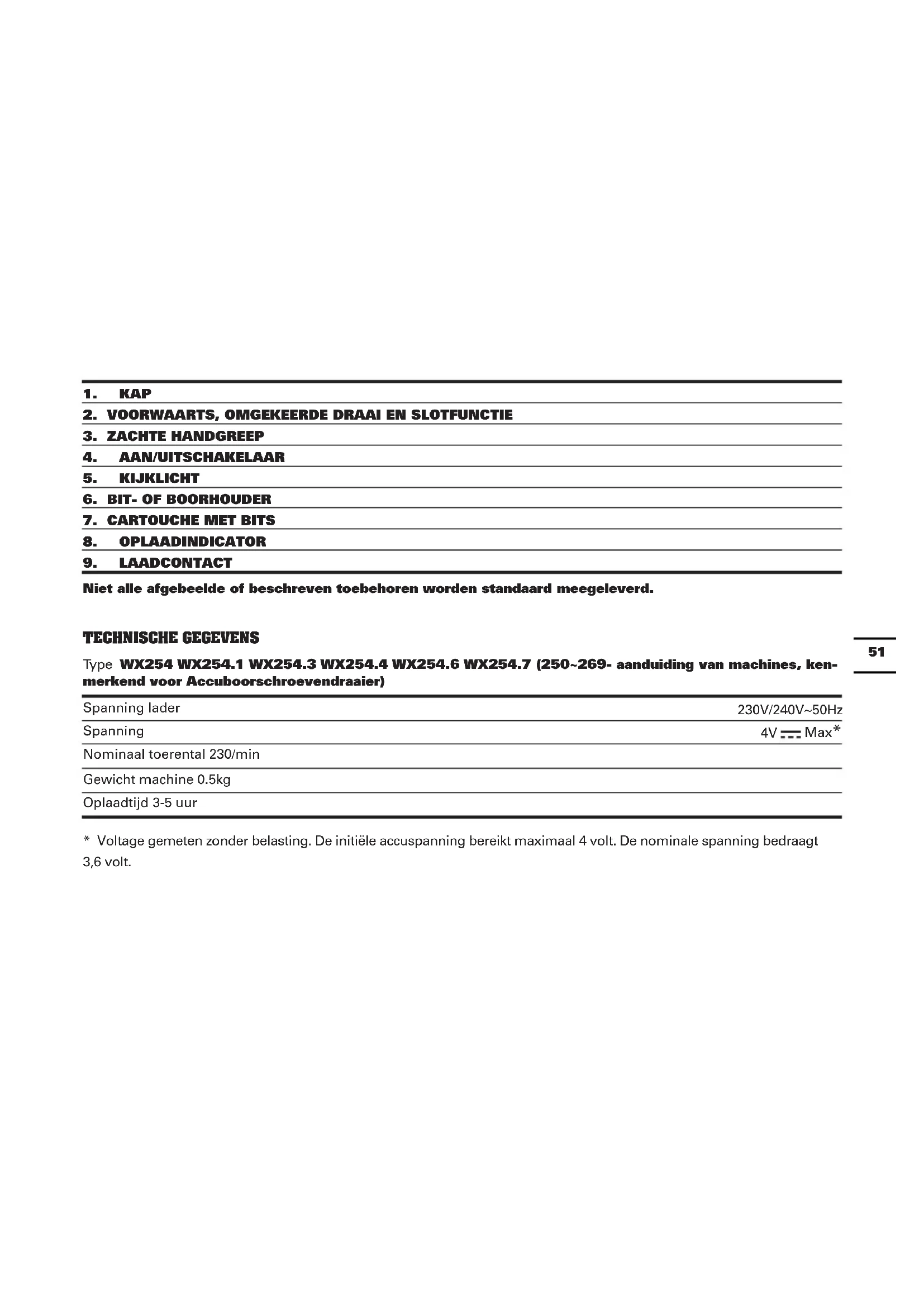

Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd. TECHNISCHE GEGEVENS Type WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- aanduiding van machines, ken- merkend voor Accuboorschroevendraaier) Spanning lader 230V/240V~50Hz Spanning

Max* Nominaal toerental 230/min Gewicht machine 0.5kg Oplaadtijd 3-5 uur

• Voltage gemeten zonder belasting. De initiële accuspanning bereikt maximaal 4 volt. De nominale spanning bedraagt 3,6 volt.52 GELUIDSPRODUCTIE A-gewogen geluidsdruk L

3.0dB(A) Draag gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) TRILLINGSGEGEVENS Totale trillingswaarden (triax vector-som) volgens EN 60745: Gewogen trillingswaarde Trillingsemissiewaarde a

= 0.7m/s² Onzekerheid K = 1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.53 Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Vermijd het gebruik van gereedschap bij temperaturen van 10

C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 25mm Schroefbits 5 11 6 5 5 11 25mm Boor voor schroefgat 1 1 / 1 1 1 3-5 Uur lader 1 1 1 1 1 1 Cartouche met bits 1 2 1 1 1 2 Draagtas / 1 / / / 1 Houder 1 1 / / / /54 VEILIGHEIDSVOORSCHRIFTEN VOOR SCHROEVENDRAAIERS

1. Houd het elektrische gereedschap bij de

geïsoleerde handgrepen vast tijdens het uitvoeren van werk op plaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen. VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADAPPARATEN WAARSCHUWING: Lees alle veiligheidsvoorschriften en instructies. Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik. - Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid. - Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de machine gaan spelen. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Lees de instructies voor u begint met laden

2. Na het laden, maak de batterijlader van de

leveringsleidingen los. Dan verwijder de chassisverbinding en toen de batterijverbinding.

3. Lekkende batterijen niet verwisselen.

4. Gebruik acculaders niet voor andere doelen dan die

waarvoor ze ontworpen zijn.

5. De lader alleen aansluiten op een wisselstroomvoeding.

6. Alleen voor gebruik binnenshuis, niet blootstellen

7. De acculader mag niet blootgesteld worden aan

8. De lader niet buiten gebruiken.

9. De contacten van de batterij of de lader niet kortsluiten.

10. De polariteit respecteren bij het opladen.

11. Open de acculader niet en houdt hem buiten bereik

12. Laad geen accu’s van andere merken op.

13. org ervoor dat de connectie tussen de acculader

en de accu juist is gepositioneerd en dat er geen vreemde voorwerpen de connectie verstoren.

14. Houd de aansluitingen van de acculader vrij van

vreemde voorwerpen en bescherm deze tegen vuil en vocht. Bewaar de acculader in een droge en vorstvrije ruimte.

15. Tijdens het laadproces, zorg ervoor dat de acculader

zich in een goed geventileerde ruimte bevind, uit de buurt van licht ontvlambare materialen. Accu’s kuunen heet worden tijdens het laden. Overlaad accu’s niet. Laat accu’s en acculaders niet onbewaakt tijdens het laadproces.

16. Probeer geen niet-oplaadbare accu’s te laden, deze55

kunnen oververhit raken.

17. U krijgt een langere levensduur en betere

prestaties als de batterij wordt geladen met een luchttemperatuur tussen 18ºC en 24ºC. Laad de batterij niet bij een luchttemperatuur onder 4,5ºC of boven 40,5ºC. U kunt daarmee ernstige schade aan de batterij veroorzaken.

18. Laad uitsluitend accu’s van hetzelfde model als

geleverd door WORX en van modellen die door WORX worden aanbevolen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt . g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat .56 SYMBOLEN WAARSCHUWING: Kijk niet direct in de bithouder terwijl u de bits vervangt, want een bit kan onverwacht wegschieten. Lees de gebruikershandleiding om het risico op letsels te beperken. Uitsluitend voor binnengebruik Draag een veiligheidsbril Draag oorbescherming Draag een stofmasker De stekker is uitgerust met een positieve centrumpool en een negatieve buitenste pool Niet verbranden Niet blootstellen aan regen of water Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.57 BEDIENINGSINSTRUCTIES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. BEOOGD GEBRUIK Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, en kunststof.

De bijgeleverde batterijlader past bij de Lithium- ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader. De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouder draait dan niet langer. Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, maar na verschillende keren laden en ontladen zal de batterij terug 100% kunnen worden geladen. B) OPLADEN (Zie A) Er zijn twee manieren om de schroevendraaier op te laden.

1. Steek de stekker van de lader in een passend

stopcontact, de indicator brandt groen. Plaats vervolgens de schroevendraaier op de batterijlader. De indicator (rood) licht op tijdens het laden.

2. Laad de schroevendraaier op in het laadstation. Volg

dezelfde stappen als hierboven, stop de stekker van de lader in een geschikt stopcontact, de indicator brandt nog niet. Sluit vervolgens het station aan op de batterijlader, de indicator (rood) brandt tijdens het opladen. Laat de batterij 3-5 uur laden. De batterij is volledig opgeladen als de indicator weer groen is. Verwijder de lader van de schroevendraaier. De schroevendraaier is nu klaar voor gebruik. OPGELET: Tijdens het opladen kunnen de lader en de schroevendraaier warm aanvoelen. Dit is normaal en wijst niet op een probleem.

2. GEBRUIKSAANWIJZING

Inspecteer de schroevendraaier voor het gebruik om er zeker van te zijn dat alle onderdelen correct werken en dat er geen abnormale geluiden of vonken zijn. Controleer op draden, elektrische gevaren of leidingen achter wanden voordat u vijzen indraait. GEBRUIKSAANWIJZING

1. EEN BITCARTRIDGE INSTEKEN (Zie B)

Trek de kap naar achteren om de bitcartridge volledig in de machine te steken (7).

2. EEN BIT SELECTEREN

1. Schuif het deksel volledig open, voorbij de rode lijn

op het gereedschap. De cartouche met bits komt automatisch vooruit. (De cartouche met bits kan indien gewenst handmatig naar links worden gedraaid.) (Zie C1, C2).

2. Beweeg het bovenste deksel heen en weer tot het

gewenste bit uit de cartouche komt. Moeten de bits in de bitcartridge vervangen worden, verwijder de bitcartridge dan door hem door het venster58 aan de onderkant naar boven te duwen. Vervang de bits naar wens. Zorg ervoor dat ze goed in de cartridge zitten en niet aan de achterkant van de bitcartridge uitsteken. Of trek een bit uit de houder en vervang hem door de gewenste bit. Hij komt automatisch in de cartridge als de kap geopend wordt. (Zie D). OPMERKING:

1. Alleen schroevendraaierbits met een zeshoekige as

van 25mm zijn compatibel met de schroevendraaier.

2. Is de kap niet volledig geopend, dan blijft de

bitcartridge vastzitten als u probeert hem uit de machine te verwijderen. Trek de kap zo ver mogelijk naar achteren.

3. De kap gaat niet goed dicht als de bitcartridge niet

goed uitgelijnd is. Zorg ervoor dat de bitcartridge op zijn plaats geklikt is als u de gewenste bit uitkiest. Kan de kap niet goed dicht, draai de boorhouder dan een beetje rechts- of linksom en probeer het opnieuw.

3. VERGRENDELING SCHAKELAAR

De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakelen van de schroevendraaier. Om de schakelaar te vergrendelen, plaatst u de keuzeschakelaar van de draairichting in de middelste stand.

4. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN

(Zie E1, E2) Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit wordt met “ ” aangegeven (de hendel staat naar links). Gebruik het achterwaarts boren “ ”, (de hendel staat naar rechts) om schroeven te verwijderen of een vastzittende schroevendraaier los te maken. WAARSCHUWING: Verander nooit de draairichting terwijl de boorhouder draait, wacht tot deze is gestopt!

5. VOLLEDIG AUTOMATISCHE ASVERGRENDELING

(AUTO-LOCK) (Zie F) De boorhouder (6) van de schroevendraaier is vergrendeld als de hoofdschakelaar (4) niet is ingedrukt. Zo kunt u hem desgewenst als handmatige schroevendraaier gebruiken. OPGELET: Druk niet op de aan/uit-schakelaar (4) bij gebruik als een manueel gereedschap. Anders kan de schroevendraaier beschadigd raken.

Druk gewoon op de aan/uit-schakelaar om het licht in te schakelen. Het licht gaat uit als u de aan/uit-schakelaar loslaat. Led-verlichting voor verbeterde zichtbaarheid in een donkere omgeving.

7. BESCHERMING TEGEN TE STERK ONTLADEN

De lithiumionaccu is door middel van „Discharging Protection System” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld: De boorhouder draait niet meer. In dat geval moet u de batterij opnieuw opladen.59 ONDERHOUD Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product, Beschrijving Accuboorschroevendraaier Type WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- aanduiding van machines, kenmerkend voor Accuschroevendraaier) Functie Schroeven en moeren vast- en losmaken Voldoet aan de volgende richtlijnen, 2006/42/EG 2006/95/EG 2004/108/EG 2011/65/EU Normen voldoen aan, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 EN 60335-1 EN 60335-2-29 EN 61000-3-2 EN 61000-3-3 EN 62233 De persoon die bevoegd is om het technische bestand te compileren, Firma Russell Nicholson Dirección Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2014/08/18 Yujin Tang POSITEC Kwaliteitsmanager60
