GEBRUIKSAANWIJZING ELPIR80 HQ

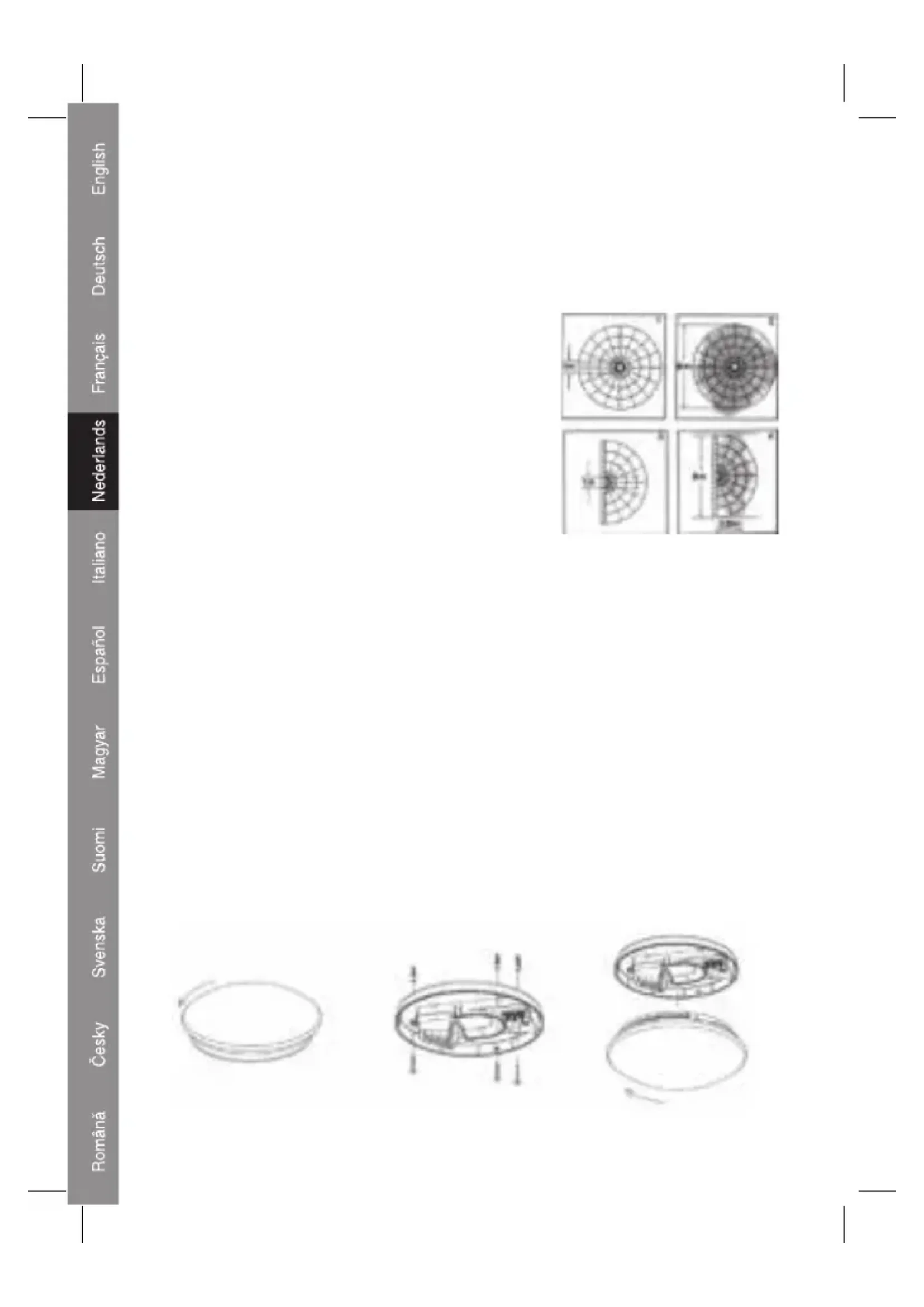

Detectiezones bij montage aan de muur

BELANGRIJK: personen of voorwerpen die zich in de richting van de sensor bewegen worden het best gedetecteerd! Installatieprocedures

1. Verwijder de bovenste afdekkap door deze tegen de wijzers van de klok in te

draaien (zie afb. 1);

2. Houd het apparaat tegen de muur (of plafond) en teken de boorgaten af. Let daarbij

op eventueel aanwezige bedrading in muur of plafond;

3. Boor de gaten en voorzie de geboorde gaten van pluggen (6 mm diameter);

4. Haal de voedingskabel en de kabel van de belasting door het daarvoor bedoelde

5. Schroef het apparaat vast (zie afb. 2);

6. Sluit de voedingskabel en de kabel van de belasting volgens de markering op de

8. Plaats de bovenste afdekkap en draai deze vast met de wijzers van de klok mee

(zie afb. 3).2 Technische specicaties Wattage lamp: 60 Watt / E27 Voedingsspanning: 220-240 Volt AC, 50/60 Hz Installatie: binnenshuis, muur- of plafondmontage HF systeem: 5,8 GHz CW radar, ISM band Zendvermogen: <10 mW Detectiehoek: 360°, 160° Detectiebereik: 1-8 meter (diameter), instelbaar Tijdinstelling: 5 sec. tot 15 min. Lichtgevoeligheid: 2 ~ 2000 lux Energieverbruik: circa 0,9 watt Aansluiten verlichting verbind N,L met voedingsspanning; Instellen van bereik (gevoeligheid) Met het bereik wordt bedoeld: de diameter van de min of meer cirkelvormige detectiezone die op de grond gerealiseerd wordt nadat de sensorlamp op een hoogte van 2,5 meter gemonteerd is. Draai de regelknop geheel naar links voor een minimum bereik (circa 1 meter diameter) en geheel naar rechts voor een maximum bereik (circa 8 meter diameter). Instellen van de tijd De lamp kan gedurende een bepaalde tijd ingeschakeld worden. Minimum tijd circa 5 seconden (draai knop geheel naar links), maximum tijd circa 15 minuten (draai knop geheel naar rechts). Iedere beweging die binnen de ingestelde tijd gedetecteerd wordt, zal de timer opnieuw doen starten. Voor het instellen van de detectiezone en het uitvoeren van de looptest, raden wij u aan om de kortste tijd te selecteren. NB: nadat de lamp uitgeschakeld is, duurt het circa 1 seconde voordat de sensor weer een nieuwe beweging kan detecteren. De lamp zal eerst ten gevolge van een beweging ingeschakeld worden zodra deze periode verstreken is. Instelling lichtregeling De licht-respons-grens kan ingesteld worden van circa 2 - 2000 lux. Draai de knop geheel naar links voor schemering tot dageraad (circa 2 lux). Draai de knop geheel naar rechts voor daglicht (circa 2000 lux). Wanneer u de detectiezone instelt en de looptest in daglicht uitvoert moet de knop geheel naar rechts gedraaid worden. BEREIKTIJDLUX BEREIK TIJD LUX3 Het oplossen van problemen StoringOorzaakOplossing Sensorlamp gaat niet branden

• verkeerde instelling lichtregeling

• Schakel IN Sensorlamp blijft branden

• continu beweging in de detectiezone

• controleer de instelling van de detectiezone Sensorlamp gaat zonder enige aanwijsbare beweging branden

• de lamp is voor het detecteren van bewegingen niet betrouwbaar gemonteerd

monteer de behuizing op de juiste wijze

er is een beweging opgetreden, maar deze is niet door de sensor gedetecteerd (beweging achter een muur, beweging van een klein voorwerp in de onmiddellijke nabijheid van de lamp enz.)

• controleer de instelling van de detectiezone Lamp gaat ondanks beweging niet branden

• snelle bewegingen worden onderdrukt om storingen te minimaliseren, of de ingestelde detectiezone is te klein

• controleer de instelling van de detectiezone NB: het uitgestraalde hoogfrequente vermogen van de HF sensor is <10 mW - dat is slechts 1% van het uitgestraalde vermogen van een mobiele telefoon of van een magnetron. <10 mWcirca 1000 mW4 LET OP:

Veiligheidsvoorzorgsmaatregelen: Wanneer service of reparatie noodzakelijk is, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel het product dan los van het lichtnet en van andere apparatuur. Stel het product niet bloot aan water of vocht. Onderhoud: Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Garantie: Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie. Algemeen: Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Let op: Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten. Copyright ©5EL-PIR80 Istruzioni per la luce sensore radar1 La luce sensore dispone di un rilevatore di movimento attivo. Il sensore HF integrato emette un'onda elettromagnetica ad alta frequenza (5,8GHz) e ne riceve l'eco. Il sensore rileva la modica nell'eco anche derivante dal minimo movimento nella zona di rilevazione della luce. Quindi un microprocessore attiva il comando di “accensione luce”. È possibile effettuare rilevazioni attraverso porte, pannelli di vetro o pareti sottili. Zone di rilevazione per il montaggio a softto
