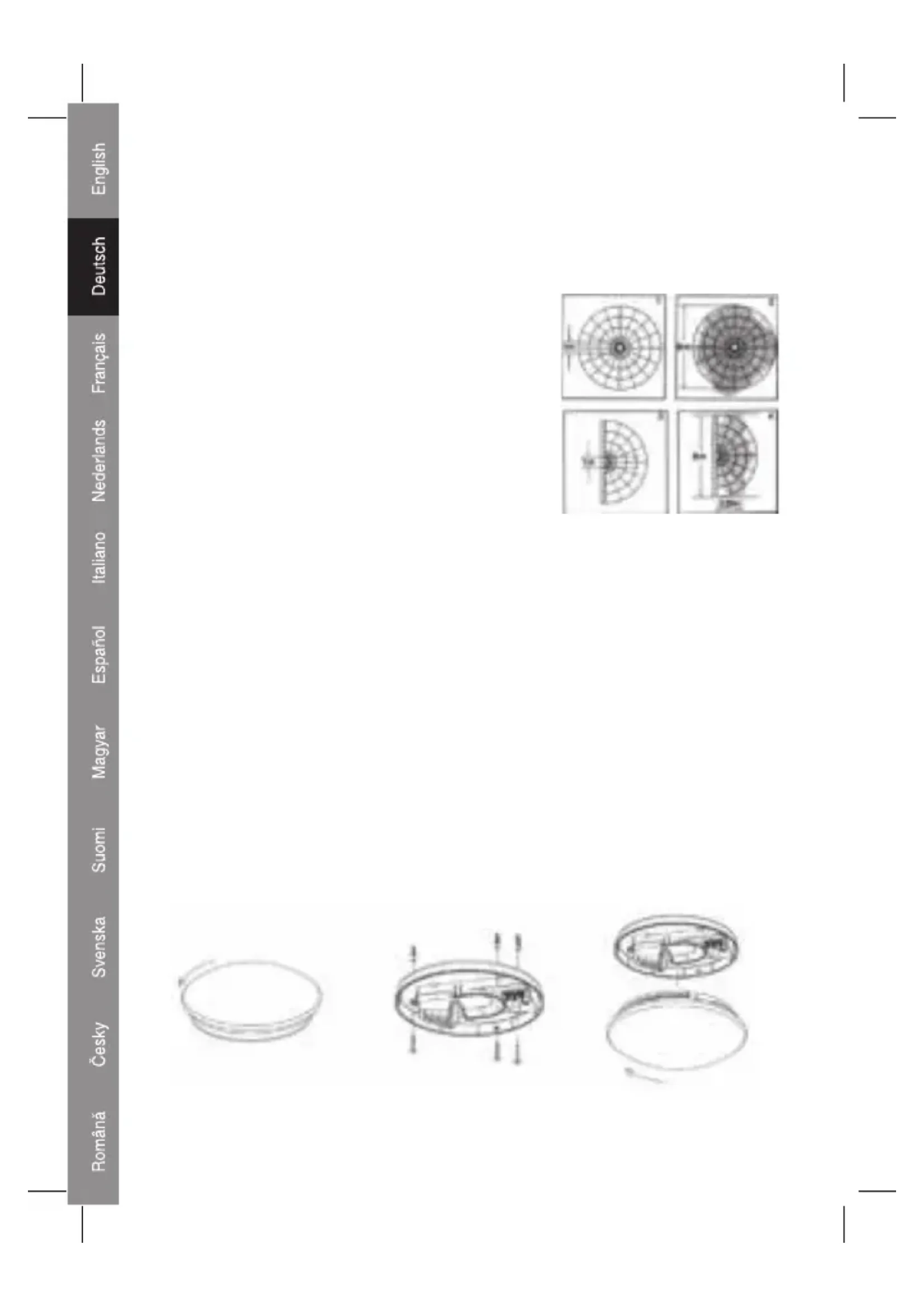

BEDIENUNGSANLEITUNG ELPIR80 HQ

1) Minmale Reichweite 1 m Durchmesser

2) Maximale Reichweite 8 m Durchmesser

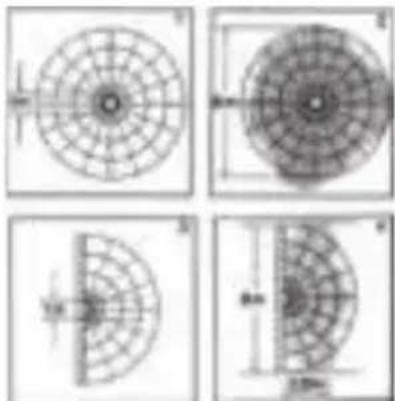

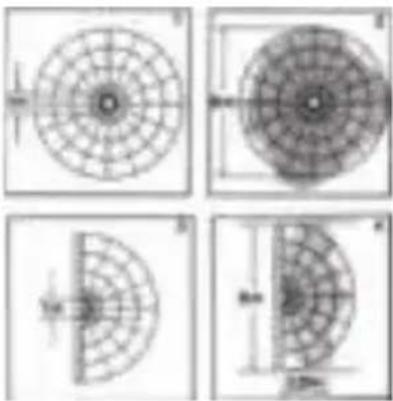

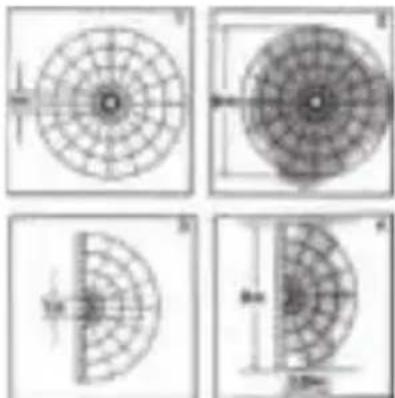

Erkennungsbereiche bei Wandmontage

3) Minmale Reichweite 1 m Durchmesser

4) Maximale Reichweite 8 m Durchmesser

WICHTIG: Personen oder Objekte, die sich in Richtung des Lichts bewegen, werden am besten erkannt! Installationsverfahren

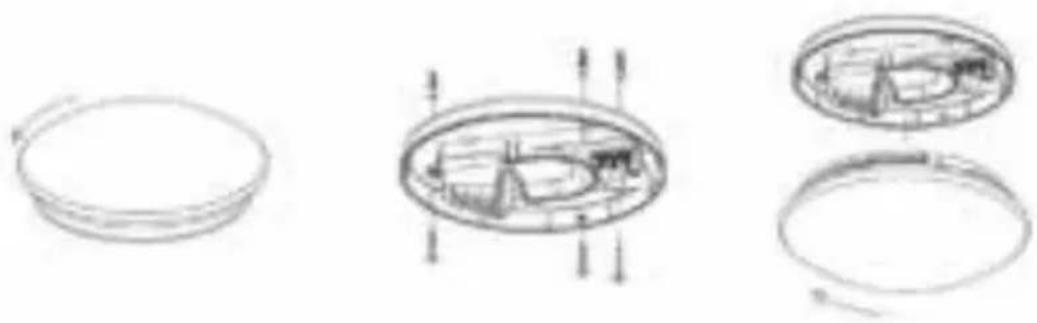

1. Nehmen Sie die Glasabdeckung herunter, indem Sie diese entgegen dem

Uhrzeigersinn drehen (siehe Abb. 1)

2. Halten Sie den Gerätesockel an die Wand und markieren Sie die Bohrlöcher.

Achten Sie dabei auf die bestehende Verkabelung in der Wand.

3. Bohren Sie die Löcher und setzen Sie Dübel ein (6 mm Durchmesser).

4. Ziehen Sie das Netzkabel und das Massekabel durch die Löcher im Gerätesockel.

5. Schrauben Sie den Gerätesockel fest (siehe Abb. 2).

6. Schließen Sie die Hauptstromversorgung und das Massekabel entsprechend der

Verbindungs-Markierungen an die Anschlussklemme an.

7. Stellen Sie den Knopf auf die gewünschte Einstellung ein.

8. Bringen Sie die Glasabdeckung an und drehen Sie diese im Uhrzeigersinn (siehe

Abb. 3).2 Technische Daten: Wattzahl: 60 W/E27 Stromversorgung: 220-240 V~, 50/60 Hz Installation: Innen, Wand-/Deckenmontage HF-System: 5,8 GHz CW Radar, ISM-Band Übertragungsleistung: <10 mW Erkennungswinkel: 360°, 160° Reichweite: 1-8 m (Durchmesser), einstellbar Zeiteinstellung: 5 Sek. bis 15 Min. Lichtsteuerung: 2~2.000 LUX Stromverbrauch: ungefähr 0,9 W Anschluss Beleuchtung Verbinden Sie N, L mit der Stromversorgung; Erkennungseinstellung (Empndlichkeit) Reichweite ist der Begriff, der verwendet wird, um den Durchmesser des mehr oder weniger kreisförmigen Erkennungsbereichs zu beschreiben, der auf dem Boden erzeugt wird, wenn das Sensorlicht in einer Höhe von 2,5 m installiert ist. Drehen Sie die Reichweitensteuerung entgegen dem Uhrzeigersinn, um die minimale Reichweite auszuwählen (ungefähr 1 m Durchmesser) und drehen Sie diese im Uhrzeigersinn, um die maximale Reichweite auszuwählen (ungefähr 8 m Durchmesser). Zeiteinstellung Das Licht kann so eingestellt werden, dass es für einen Zeitraum von etwa 5 Sekunden (vollständig entgegen dem Uhrzeigersinn drehen) bis maximal 15 Minuten (vollständig im Uhrzeigersinn drehen) eingeschaltet bleibt. Wenn eine Bewegung erkannt wird, bevor dieser Zeitraum abgelaufen ist, wird der Timer neu gestartet. Es ist empfehlenwert, dass Sie zum Einstellen des Erkennungsbereichs und für das Durchführen des Lauftests die kürzeste Zeit einstellen. HINWEIS: Wenn sich das Licht ausschaltet, dauert es ungefähr 1 Sekunde, bevor der Bewegungsmelder erneut in der Lage ist, eine Bewegung zu erkennen. Wenn dieser Zeitraum verstrichen ist, wird das Licht nur in Reaktion auf eine Bewegung eingeschaltet. Lichtsteuerungs-Einstellung Der gewählte Schwellenwert für die Lichtreaktion kann stufenlos von etwa 2 - 2.000 Lux eingestellt werden. Drehen Sie die Steuerung vollständig entgegen dem Uhrzeigersinn, um einen Dämmerungsbetrieb bei ungefähr 2 Lux einzustellen. Drehen Sie diese vollständig im Uhrzeigersinn, um den Tageslichtbetrieb bei ungefähr 2.000 Lux einzustellen. Der Knopf muss vollständig im Uhrzeigersinn gedreht werden, wenn der Erkennungsbereich eingestellt und der Lauftest bei Tageslicht durchgeführt wird.

SENS TIME (ZEIT) LUX3 Fehlersuche StörungUrsacheLösung Das Sensorlicht schaltet sich nicht ein

• falsche Einstellung der Lichtsteuerung ausgewählt

• Einstellung justieren

• Glühlampe austauschen

• Hauptschalter AUS• Schalter EIN Das Sensorlicht schaltet sich nicht AUS

• kontinuierliche Bewegung im Erkennungsbereich

• Zoneneinstellung prüfen Das Sensorlicht schaltet sich ohne eine erkennbare Bewegung ein

• das Licht ist nicht so montiert, dass die Bewegung zuverlässig erkannt wird

Gehäuse sicher montieren

• es lag eine Bewegung vor, die aber vom Sensor nicht erkannt worden ist (Bewegung hinter einer Wand, Bewegung eines kleinen Objekts in unmittelbarer Nähe einer Lampe usw.)

• Zoneneinstellung prüfen Das Sensorlicht schaltet sich nicht ein, obwohl eine Bewegung vorhanden ist

• schnelle Bewegungen werden unterdrückt, um Fehlfunktionen zu minimieren oder der von Ihnen eingestellte Erkennungsbereich ist zu klein

• Zoneneinstellung prüfen HINWEIS: Die Hochfrequenzausgangsleistung des HF-Sensors beträgt <10 mW - das ist nur ein Hundertstel der Übertragungsleistung eines Mobiltelefons oder der Leistung einer Mikrowelle. <10 mWungefähr 1.000 mW4 VORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN Sicherheitsvorkehrungen: Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Wartung erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt. Wartung: Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden. Garantie: Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind. Allgemein: Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. Achtung: Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung. Copyright ©5EL-PIR80 Instructions concernant le capteur anti-intrusion1 Le capteur dispose d'un véritable détecteur de mouvements. Le capteur HF intégré émet une onde électro-magnétique à haute fréquence (5.8GHz) et reçoit en retour leur écho. Le capteur détecte les changements à partir du moindre petit mouvement dans la zone de détection. Ensuite, un microprocesseur déclenche la commande d"allumage de l'éclairage. La détection est possible à travers des portes, des panneaux de verre et des murs étroits. Zones de détection pour une installation au plafond
