GEBRUIKSAANWIJZING Force 1400 Euromac

Instructieboekje Bedienungsanleitung Instruction manual Livret d'instructions

EUROM

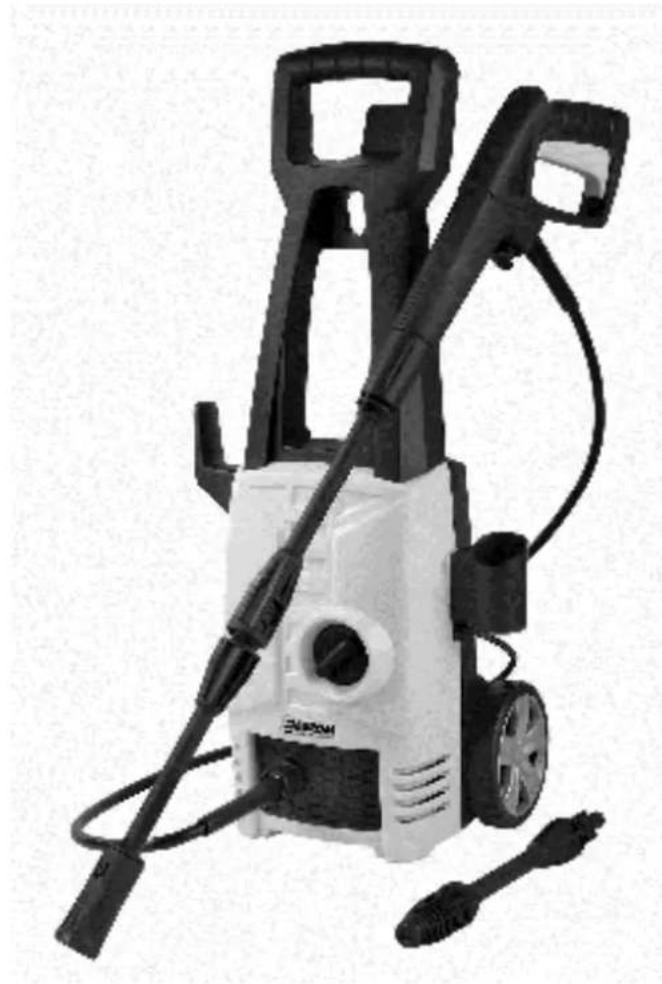

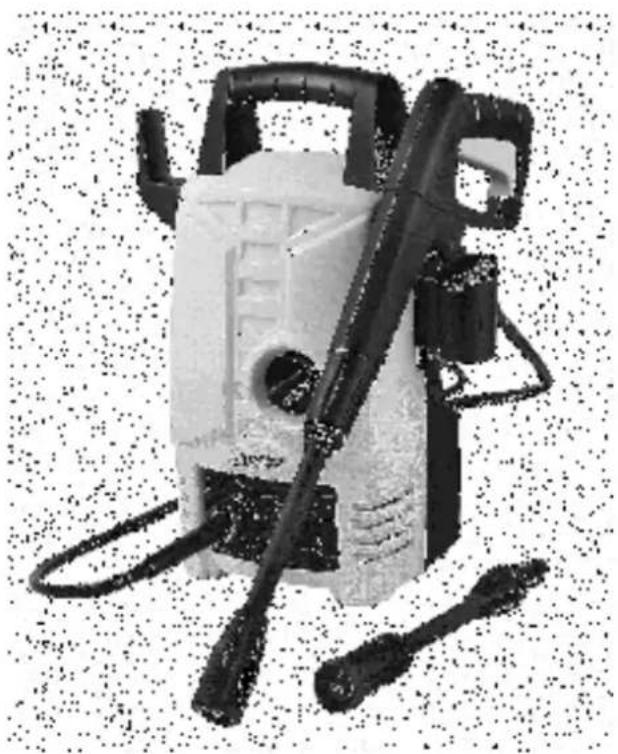

Force 1200 & Force 1400

Hogedrukreinigers - Hochdruckreiniger High-pressure cleaners Nettoyeurs haute pression

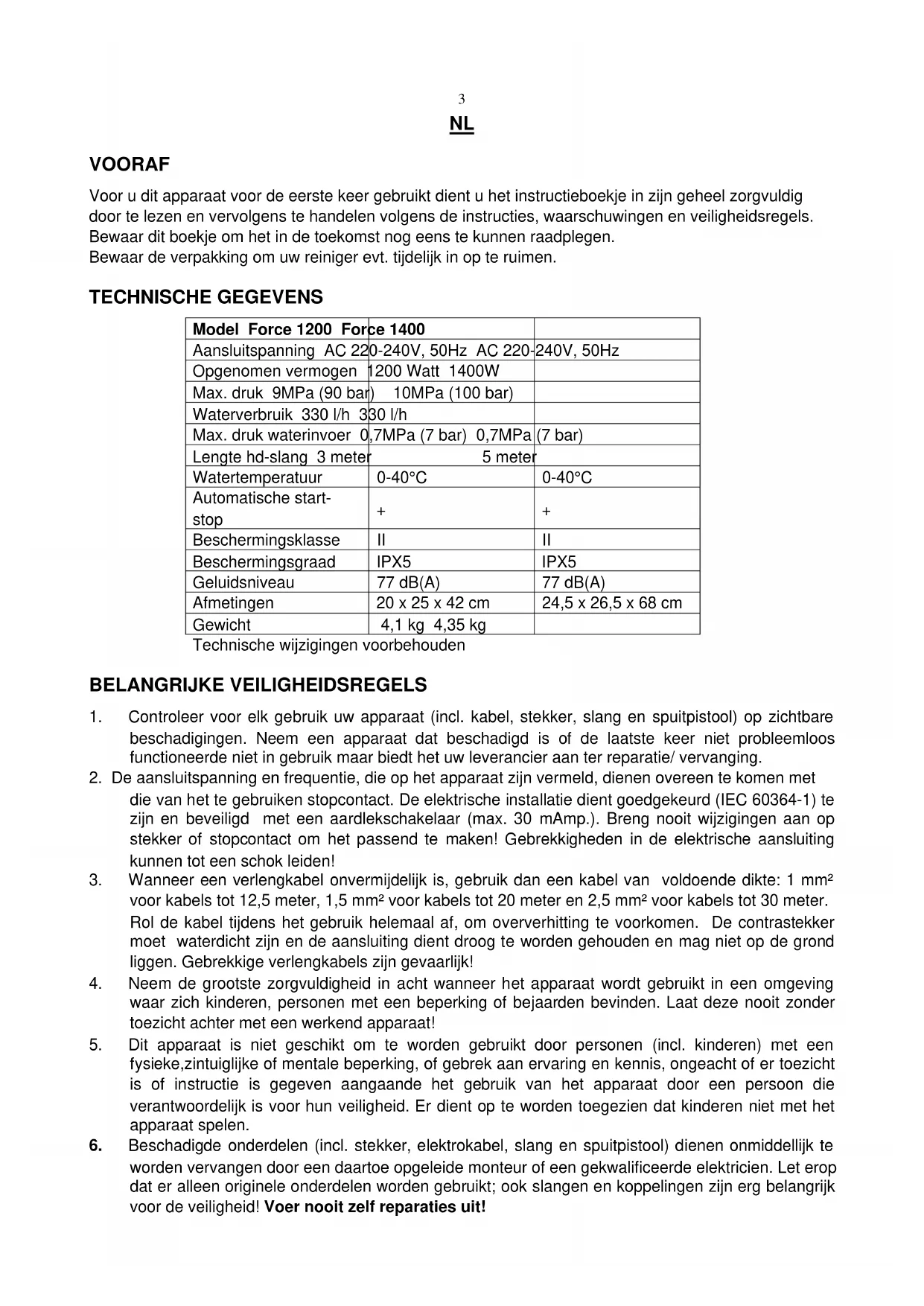

VOORAF

Voor u dit apparaat voor de eerste keer gebruikt dient u het instructieboekje in+zijn geheel zorgvuldig door te lezen en verwolgens te handelen volgens de instructies, waarschuwingen en veiligheidsregels. Bewaar dit boekje om het in de toekomst nog eens te konnen raadplegen.

Bewaar de verpakking om uw reinigerevt.ijdelijk in op te ruimen.

TECHNISCHE GEGEVENS

Model Force 1200 Force	1400
Aansluitspanning AC 220	0-240V, 50Hz AC 220-	240V, 50Hz
Opgenomen vermogen	1200 Watt 1400W
Max. druk 9MPa (90 bar)	10MPa (100 bar)
Waterverbruik 330 l/h	30 l/h
Max. druk waterinvoer 0	7MPa (7 bar)	0,7MPa (7 bar)
Lenghte hd-slang 3 meter	5 meter
Watertemperatuur	0-40°C	0-40°C
Automatische start-stop	+	+
Beschermingsklasse	II	II
Beschermingsgraad	IPX5	IPX5
Geluidsniveau	77 dB(A)	77 dB(A)
Afmetingen	20 x 25 x 42 cm	24,5 x 26,5 x 68 cm
Gewicht	4,1 kg 4,35 kg

Technische wijzigingen voorbehonden

BELANGRIJKE VEILIGHEIDSREGELS

1. Controller voor elk gebruik uw apparaat (incl. kabel, stekker, slang en spuitpistool) op zichbare beschadigingen. Neem een apparaat dat beschadigd is of de LASTe keer Niet probleemloos functioneerde nicht in gebruik maar biedt het uw leverancier aan ter reparatie/ verranging.
2. De aansluitspanning en freqentie, die op het apparaat zijn vermeld, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installmentie dient goedgekeurd (IEC 60364-1) teijken en beveiligd met een aardlekschakelaar (max. 30mAmp. ). Breng nooit wijzigingen aan op stekker of stopcontact om het passend te make! Gebrekkigheden in de elektrische aansluiting kunnen tot een schok leiden!
3. Wanner een verlangkabel onvermijdelijk is, gebruik dan een kabel van voldoende dikte: 1mm^2 voor kabels tot 12,5 meter, 1,5mm^2 voor kabels tot 20 meter en 2,5mm^2 voor kabels tot 30 meter. Rol de kabelijdens het gebruik hebelaal af, om oververhitting te voorkomen. De contrastekker要去 waterdicht zijn en de aansluiting dient droog te worden gehonden en mag Niet op de grond liggen. Gebrekkige verlangkabels�n gevaarlijk!
4. Neem de grootste zorgvuldigheid in acht wanner het apparaat worden gebruikt in een omgeving waar zich kinderen, personen met een beperking of.bejaarden bevinden. Laat deze nooit zonder toezicht acheer met een werkend apparaat!
5. Dit apparaat is nicht geschikt om te worden gebruikt door Personen (incl. kinderen) met een fysieke, zintuiglijk of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen Niet met het apparaat spelen.

6. Beschadigde onderdelen (incl. stekker, elektrokabel, slang en spuitpistol) dienen onmiddelijk te worden verrangen door een daartoe opgeleide monteur of een gekwalificeerde elektricien. Let erop dat er alleen originele onderdelen worden gebruikt; ook slangen en koppelingen zich erg belangrijk voor de verilgheid! Voer nooit zich reparaties uit!

7. Zorg ervoor dat het apparaatijdens het gebruik, maar ookijdens transport en opslag op een stevige, effen en horizontale ondergrond staat. Omvallen kan schade veroorzaken!

8. Waarschuwing! De straal van de hagedrukreiniger kan gevaarlijk zijn als het apparaat Niet volgens de voorschriften worden gebruikt. Richt de straal nooit op Personen of gebruiker zich (ook nicht om kleding/schoeisel te reinigen!), en Niet op dieren, elektrische apparatuur of installations of op de reiniger zich!
9. Gebruiker en Personen die onvermijdelijk in de buurt要去en zichdienen beschemende kleding en schoeisel te dragen. Het gebruik van oorbescherming worden dringend geadviseerd.
10. Gebruik de reiniger nicht in explosiegevaarlijke omstandigheden of -omgeving.
11. Haal altijd de stekker uit het stopcontact wanner u onderhoud o.i.d. aan de reiniger wilt UITvoeren, voordat u van spuitkop of nozzle wisselt en wanner de reiniger nicht worden gebruikt.
12. Water dat zich in het apparaat, de slang of het spuitpistol heeft bevonden is ongeschikt voor consumptie.
13. Gebruik het apparaat nicht bij temperaturen boven de 40^ of onder de 2^ . en houd hem vorstvrij.
14. Verander nooit iotaan het apparaat, de spuitlans, de nozzle of welk onderdeel dan ook.
15. Dek apparaat, spuitlans, nozzle of welk onderdeel dan ook nooit af tijdens het gebruik.
16. Schakel bij ongelukken of stroomstoring het apparaat onmiddelijkuit.
17. Verspuit uitsluitend schoon water. Wanner u water verspuiit waar bijv. zand in kan zitten (uit een

bron o.i.d.) dient een extra filter te worden geinstalleerd.

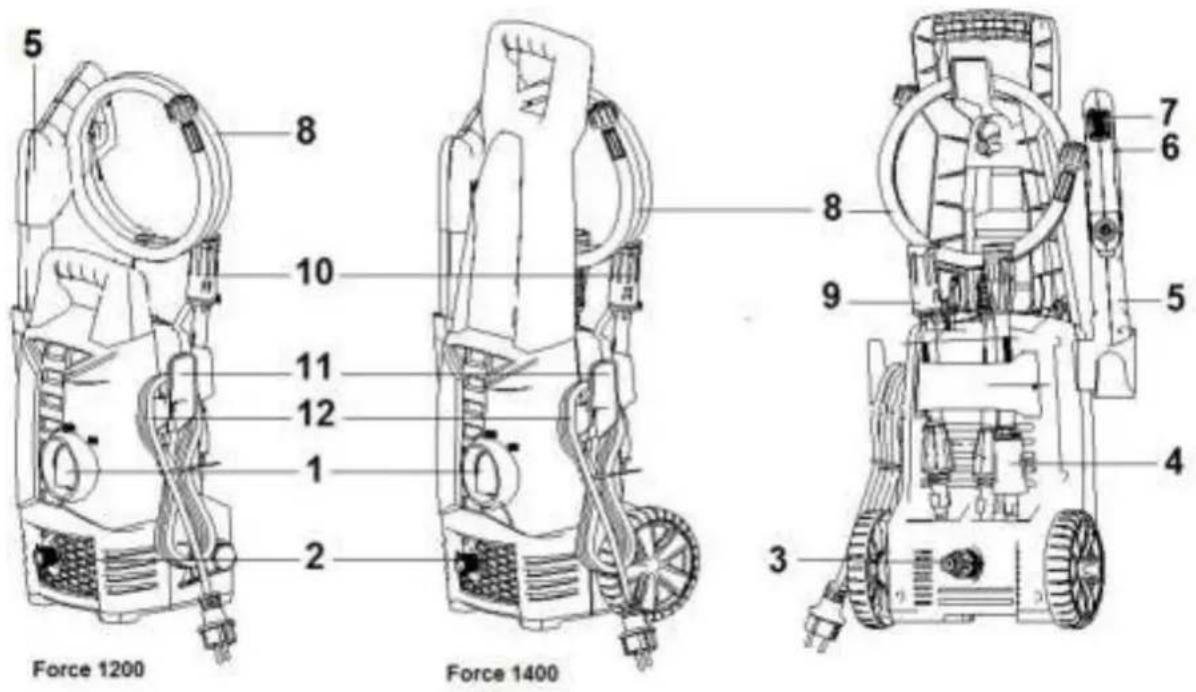

BESCHRIJVING

1. Aan/Uit-knop
2. Wateruitlaat
3. Waterinlaat
4. Turbo-lans (alleen Force 1400)

5. Spuittpistol
   6.Trekker

6. Pistoolslot

7. Hopedrukslang
8. Tussenlans
9. Spuitlans
10. Kabelhaak
11. Elektrokabel

Deze hagedrukreiniger is ontwikkeld voor huishoudelijk gebruik, zoals het wassen/afspuiten van auto's, boten, terrassen, muurtjes enz. Gebruik hem dus uitsluitend voor dit soort werkzaamheden en nicht voor (te) zware en/of industriuele doeleinden!

Het apparaat bevat o.a. een pomp in een schok-absorberende behuizing; het spuitpistool heeft een anti-slip profil.

Met het apparaat mag koud en lauw-warm water tot max. 40^ . worden verspoten. Warmer water kan de pomp beschadigen. Gebruik geen water dat vuil, zand of chemicalien bevat; dat kan het apparaat en de werkking aantasten en de levensduur van het apparaat verkorten.

De veiligheidsvoorschriften die elders in dit boekje staan, dienen te allen tjde in acht te worden genomen om schade aan de machine, het te reinigen oppervlak of persoonlijk letsel te voorkomen.

OPBOUW

• Plaats de reiniger zo zich可能导致 bij de watervoorzieening.

• De reiniger dient rechtop op een stevige, vlakke en horizontale ondergrond te staan (handgreep omhoog).

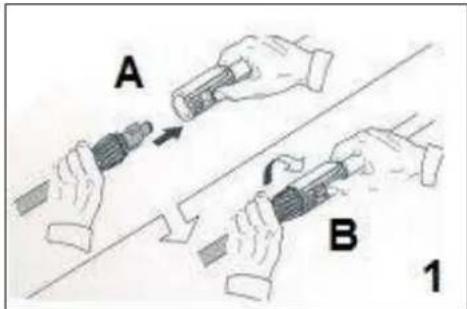

• Steek het uiteinde van de tussenlans helemaal in het spuitpistool (A) en draai hem met een kwartslag goed vast (B). Borg de sluiting tenslotte door de wartelmoer aan te draaien, wie afb. 1.

• Bevestig de spuitlans op de tussenlans door het uiteinde van de spuitlans—helemaal in de tussenlans te steken en met een kwartslag goed vast te borgen.

• De Force 1400 heeft standard ook een turbolans, die, indien gewenst, i.p.v. de gewone spuitlans kan worden gebruikt.

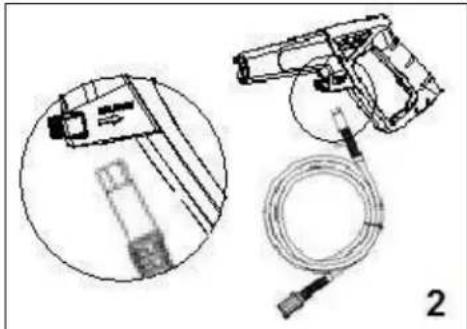

• Bevestig het spuitpistol aan de hogedrukslang, zie afb. 2.

• Sluit de hagedrukslang aan op de wateruitlaat van het apparatus.

• Bevestig een vrouwelijkke snelkoppeling op de watertoevoerslang en koppel deze verrolgens op de waterinlaat van het apparaat. De (niet-meegeleverde) watertoevoerslang dient een minimale doorsnee van 13 mm (1/2^) te hebben en versterkt te zich.

Let op!

• De watervoorziening dient minimaal het waterverbruik van het apparaat (330 l/h)te leveren! De pomp dient altid voldoende water aangevoerd te kriijen: 'droogdraajen' veroorzaakt schade.
• De watertemperatuur mag nicht hogerঙn dan 40^ de druk van het toegevoerde water mag nieteer dan 0.7 MPA (7 bar) bedragen.
• Met dit apparaat mag alleen schoon water worden verspoten. Onzuiverheden of agressieve chemicaliën beschadigen het apparaat!

WERKING

• Draai de Aan/Uit-knop op stand OFF/O (Uit).
• Controller of de geevens van het stopcontact dat u wilt gebruiken, overeenkomen met die op het typeplaatie van het apparaat. Is dat het geval, steek dan de stekker in het stopcontact.
• Draai de watertoevoer helemaal open.
• Ontgrendel het veilighheidsslot onderop de spuithandgreep.
• Knijp nu de trekker enkele seconden in om de slang te ontluchten.
  Zet het apparaat nu aan door de Aan/Uit-knop op I/ON te zetten; de motor zal even starten, maar zo lang de trekker Niet ingeknepen is, waar stoppen.
• Knijp nu de trekker in; het apparaat start zich werking.
• Door het automatisch start/stop-system werkt de motor alleen met ingeknen trekker.
• De straal van de spuitlans kan worden bijgesteld van punststraal tot vlakstraal, door aan de kop van de lans te draaien. Doe dit nooitijdens het spuiten!
• De turbolans (Force1400) brent een een roterende punststraal voort.

• Als de waterstraal uit de nozzle komt veroorzaakt dat een terugslag van het spuittpistol. Zorg er dus voor dat u stabel staat en het spuittpistol stevig vast hebt. Let er ook op dat door de hoge druk van de waterstraal geen voorwerpen van hunplaats schieten en vallend of rondslingerend schade kunnen veroorzaken. Kies ook voor uzelf een veilige plaats!
• Houd uw werkomgeving opgeruimd en schoon.
• De hagedrukstraal kan schade veroorzaken aan bijv. banden enz. wanner u van te richt bij werkt. Houdt algijd minstens een afstand van 30~cm tot het te reinigen voorwerp! Pas algijd de afstand tot het te reinigen objct (en daarmee de druk) aan bij het objct dat u wilt reinigen.
• Werk bij verticale oppervlakken van onder maar boven
  Voorkom dat spoelwater op ongewensteplaatsenterechtkomt
• Verplaats de reiniger Niet door aan de elektrokabel te trekken. Til het apparaat Niet op aan de kabel. Voorkom dat de kabel beschadigd worden door olie, oplosmiddelen, scherpe randen enz. Bedek de machine Niet tijdens het gebruik.
• Gebruik de machine Niet in een Niet voldoende geventileerde ruimte.
  Asbestbevattende oppervlakken onder hogedruk reinigen is verboden.
• Als de machine langer dan 5 Minutes nicht worden gebrukt, dient hij uitgeschakeld te worden.

UITSCHAKELEN

Schakel het apparaatuit (knop op OFF/O)
- Sluit de watertoevoer
- Laat eventuele druk ontsnappen door de trekker in te knijpen tot er geen water meer uit de nozzle kommt.
- Sluit het veiligheidsslot op de spuithandgreep
- Neem de stekker uij het stopcontact

OPSLAG

• Voor u het apparaat opruimt要去 het water uit de pomp, de slang en de toebehoren worden verwijderd. Dit doet u door het apparaat met de schakelaar uit te schakelen en de watertoevoerslang af te koppelen. Start de machine nu weer en knijp het spuitpistol in. Laat de machine lopen tot er geen water meer uit de spuitlans komt. Schakel hierna de machine onmiddelijk uit; nooit lately 'drooglopen'!
• Neem de stekker uit het stopcontact, wind de kabel op en hang hem aan de ophanghaak.
• Plaats spuitpistool en lansen in de holders van het apparatus.
• Rol de slang op enzet de bundel vast in de handgreep.
• Het apparaat dient vorstvrij te worden opgeslagen. Is dat onmogelijk, maar het apparaat dan antivirusies aanzuigen voor u het opruimt. Spoel het apparaat wel goed door met schoon water voordat u het werk gebruikt! Mocht het apparaat per ongeluk toch bevriezen, maar het dan voor gebruik controeren. Vorstschade valt buiten de garantie. Start nooit een bevroren hogedrukreiniger!

VEILIGHEIDSVOORZIENINGEN

Het spuitpistol is voor de veiligheid voorzien van een slot'. Als u de schakelaar wegdukt blokkeert het spuitpistol en werkt het Niet. Door hem terug te duwen ontarendelt u het spuitpistol waar.

De motor is uitgevoerd met een thermische beveiliging, die hem bij oververhitting uitschakelt. In principe start hij zich weer in al hij voldoende is afgekoeld, maar better is het de machine uit te schakelen, 5 à 10 min. te wachten en daarna opnieuw te starten. Onderzoek deoorzaak van de oververhitting en neem die weg. Bij herhaling dient u het apparaat Niet meer te gebruiken en contact op te nemen met uw leverancier / servicedienst.

De drukregelaar kan de druk terugbrengen wanner deze de door de fabrikant ingestelde waardes overschrijdt.

ONDERHOUD

Let op!: Altijd de stekker uit het stopcontact voor u onderhoud uitvoert!

• Spoel de watertoevoerslang, de hagedrukslang, de spuitlans, het spuitpistol en EVT. andere accessoires goof schoon voor u ze gebruikt.
• Verwijder zorgvuldig stof, zand of ander vuil van de aansluitingen.
  Maak regelmatig de nozzle schoon door hem met het bijgeleverde pennenetje te reinigen en verrolgens (tegen de spuitrichting in) goed door te spoelen. Verwijder daartoe de lans van het spuitpistol.
  Maak regelmatig het filter in de waterinlaat schoon. Draai daartoe de waterinlaatkoppeling los, verwijder het filter m.b.v. een schroeven-draaier o.i.d., kaak het filter schoon en controllerer of het onbeschadigd is. Bevestig alles wee rorrect en stevig op z'n plaats. Gebruik de reiniger nooit zonder filter!
  Houd de ventilatieopeningen van de machine schoon om de koeling Niet te belemmeren.
• Vet regelmatig de O-ringeties van de koppelingen in, om uitdrogen te voorkomen.
• Reparations en controles dienen uitsluitend te worden uitgevoerd door uw leverancier of daartoe opgeleide en bevoegde Personen. Onoordeelkundig uitgevoerde reparations doe n de garantie vervallen.

Voer nooit zichreparatiesuit!

RECYCLING

Uw hagedrukreiniger is geen normal haishoudelijk afval. Breng hem, wanner u hem afdankt, maar een door uw gemeente aangewezen inzamelpunt.

PROBLEMEN EN OPLOSSINGEN

• Zit de stekker wel in het stopcontact?
• Is het stopcontact Niet defect? Probeer een ander.
• Is de zekering wellicht doorgebrand? Vervang hem.
• Verlengkabel defect. Gebruik een andere.

De druk fluctueert

• De pomp zuijt lucht aan. Dicht de aansluitingen goed af.
• Kleppen zijn vuil, versleten of kapot. Laat ze vervangen.
• Pompafdichting versleten. Laat hem vervangen.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De machine stopt

• Zekering doorgebrand. Vervang hem en schakel andere apparatuur UIT.
• Controller of het stopcontact het juiste voltage afgeeft.
• De thermische beveiliging is geactiveerd. Laat afkoelen en neem de oorzaak van de oververhitting weg.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De zekering brandt door

• De elektrische installmentie is te Licht. Sluit het apparaat aan op een installmentie die zwaarder is dan het amperage van het apparaat. Gebruik geen verlangkabel.

De machine trilt

• Lucht in de watertoevoerslang. Laat ontsnappen door water door het uitgeschakelde apparaat te latent lopen.

• Problemen in de watervoorziening. Voldoet hij aan de eisen? Gebruik geen te lange of te dunne slang (min. 12 ).

• De nozzle is deels geblokkeerd. Maak hem schoon.
  Waterinlaatfilter is vuil. Maak het schoon
• Er zit een knik in de slang. Leg hemrecht.

De machine start en stopt regelmatig uit zichzelf

• Pomp of spuitpistol lekken. Laat repareren of verrangen.

De machine start maar levert geen water

• Pomp, slang of accessoires zichn bevroren. Laat ontdooien en controleren.
• Geen watertoevoer. Zorg voor water.
• Filter geblokkeid. Maak het filter schoon.
• Nozzle geblokkeerd. Maak de nozzle schoon.

Neem bij andere problemen contact op met uw dealer!

CE - verklaring

Hierbij verklaart ondergetekte: Euromac bv., Kokosstraat 20, 8281 JC Genemuiden dat de elektrische hagedrukreinigers - 230V befindonder het merk EUROM, type Force 1200 en Force 1400 voldoen aan de eisen van het Machinery Directive 2006/42/EC en het EMC Directive 2004/108/EC en in overeenstemming zich met de onderstaande normen:

EN 60335-1/A14:2010

EN 60335-2-79:2009

EN 62233:2008

EN 55014-1/A1:2009

EN 55014-2/A2 :2008

EN 61000-3-2/A2:2009

EN 61000-3-3 :2008

Genemuiden, 31 oktober 2012

W.J. Bakker, alg. dir.
