GEBRUIKSAANWIJZING WC501AC Vonroc

Lees de bijgesloten veriligeids waarschuwingen, de aanvullende veriligeidswaarschuwingen en de instructies. Het Niet opvolgen van de veriligeidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de veriligeidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken.

Verwijder onmiddelijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt enijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Gevaar voor rondvliegende voorwerpen. Houd omstandersuit de buurt van het werkgebied.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Werp het product Niet weg in ongeschekte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

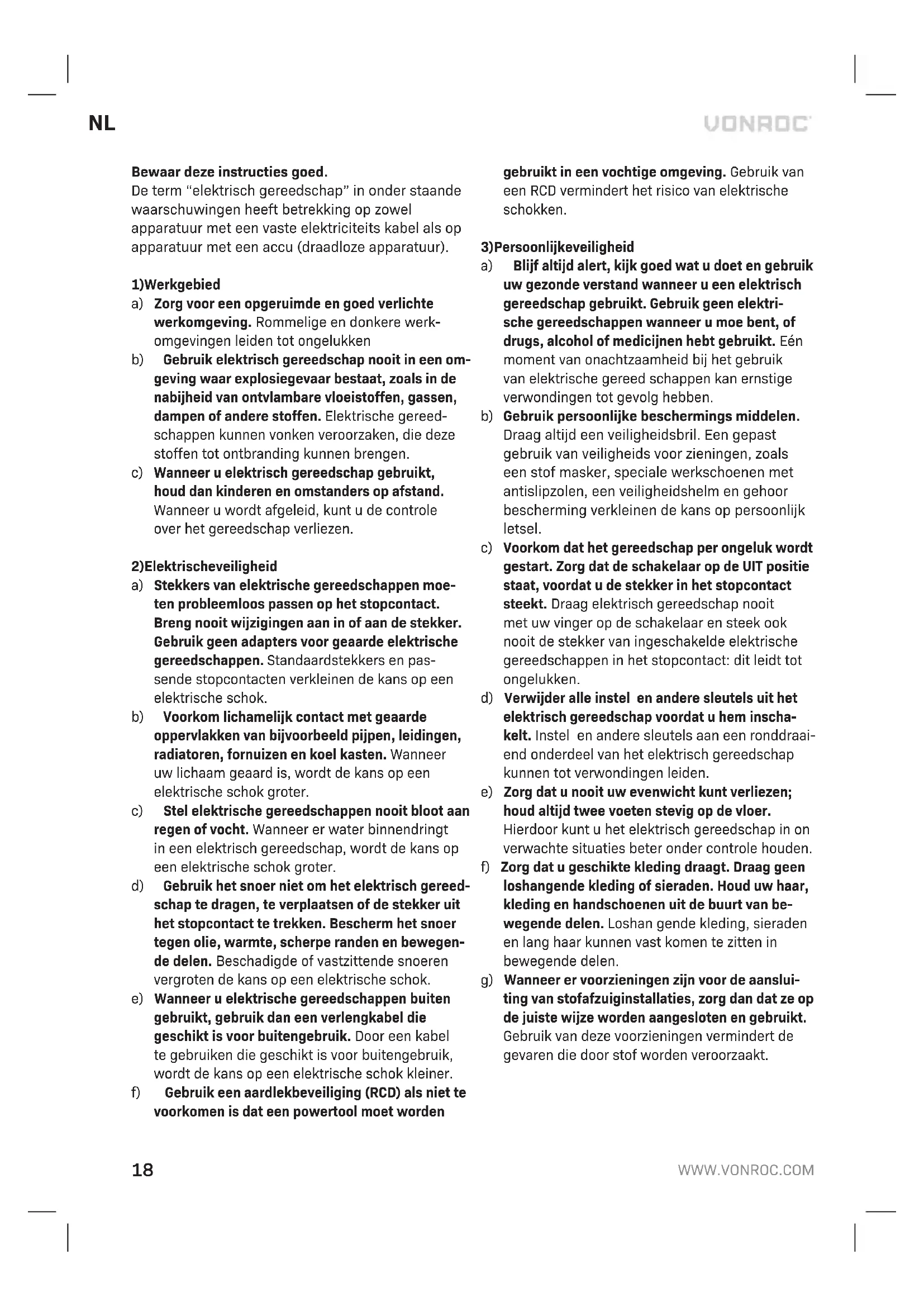

Bewaar deze instructies goed.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruiimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in denabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken, die deze stoffen tot ontbranding+kunnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereed-schap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.
e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden

gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeigheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Een moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemmings middelen. Draag.altijd een veiligheidsbril. Een gespast gebruik van veiligheids voor zieningen,zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gehoor beschemming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutelsuit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraai-end onderdeel van het elektrisch gereedschap kuren tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd.altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
g) Wonneer er voorzieningen zijn voor de aanslui- ting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gesvaren die door stof worden verooorzaakt.

4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veilig heidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en LAST personen die nicht bekend zich met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastgezet. Controller ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed{kunnen zich op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden verooorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zich eenvoudiger onder controle te houden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waaroor het gereed-schap is ontworpen. Houdaar bij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waaroor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.

5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wonneer deze met een andere accu worden gezruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geven.
c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brand veroorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gelebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

6)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgt ervoor dat de verilheid van de powertool intact blijft.

AANVULLENDEVEILIGHEIDSWAAR-SCHUWINGEN VOOR MUURFREES

• Bewerk geen materialen die asbest bevatten.
  Asbest worden als kankerverwekkend beschouwd.
• Draag een veriligeidsbril, gehoorbescherming en indien nodig andere beschemingsmiddelen, zoals veriligeidshandschoenen, veriligeids-schoenen, etc.
• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit de muur.
• Wees bewust van verborgen leidingen en bedra-ding bij het freeze van sleuven in muren.
• Houd de machine altijd met twee handen vast.
• Gebruik de machine nicht zonder de beschermkap.
• Controller de doorslijpschijven voor ieder gebruik. Gebruik geen doorslijpschijven die verbogen, verrormd of op andere wijze beschadigd zich.
  Zorg ervoor dat de doorslijpschijven correct+zijn gemonteerd.

• Zorg ervoor dat de doorslijpschijven in de juiste richting draaien.

• Gebruik de machine Niet met de doorslijpschijven maar boven of zichwaarts gericht.

• Gebruik uitsluitend doorslijpschijven die geschickt zich voor gebruik met de machine.
• Gebruik uitsluitend doorslijpschijven met de juiste afmetingen.
• Gebruik geen andere accessoires dan doorslijpschijven.
• Gebruik de machine nicht wanner een maximale sleufdiepte nodig is die hoger is dan de maximale sleufdiepte van de doorslijpschijven.
  Zorg ervoor dat uw handen Niet in aanraking komen met de draaiende delen.
  Werk altijd in de juiste werkrichting (zie individatie op de zool).
• Laat na het monteren van de doorslijpschijven de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddelijk de machine uit, verwijder de netsteker uit het stopcontact en probeer het probleem te verhelpen.
  Wees erop bedacht dat de doorslijpschijven na het uitschakelen van de machine nog korteijd blijven doordraaien. Probeer Niet zich de doorslijpschijven tot stilstand te brengen.
• Plaats de machine nooit op een tafel of een werkbank voordat deze isuitgeschakeld.

Terugslag

Terugslag is de op- en achefterwaartse beweging die de doorslijpschijven makeen wanner de doorslijpschijven onverwachts met een voorwerp in aanraking komen. Houd de machine tijdens gebruik stevig met beiden handen vast. Houd uw aandacht bij de werkzaamheden.

Terugslag wordt meestal veroorzaakt door:

• het met de draaiende doorslijpschijven onbedoeld raken van harde voorwerpen of materialen;
• botte doorslijpschijven;
• verkeerd gemonteerde doorslijpschijven;
• nogmaals door een bestaande snede gaan;
• gebrek aan aandacht bij de werkzaamheden;
• een instabiele werkhouding.

Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
• Gebruik uitsluitend verlangkabels die geschikt zich voor het vermogen van de machine met een minimale dikte van 1.5 mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel vollediguit.

Uw muurfrees is ontworpen voor het makeen van sleuven in metselwerk. De machine is uitsluitend geschikt voorrechtshandig gebruik.

Model Nr. WC501AC
Netspanning 230V~
Netfrequentie 50Hz
Ingangsspanning 1700W
Toerental onbelast 4000 min	-1
Sleufbreedte 14/19/29mm
Sleufdiepte 5-40mm
Doorslijpschijf
Diameter:	150mm
Asgat:	22,2mm
Asdraad M12
Beschermingsklasse IP20
Gewicht	5,1kg
Geluidsdruk Lpa	85,3 dB(A)
Geluidsvermogen Lwa	96,3 dB(A)
Onzekerheid (K)	3 dB(A)
Vibratie (hoofdhandgreep)	7,214 m/s²
Vibratie (extra handgreep)	5,843 m/s²
Onzekerheid (K)	1,5 m/s²

Draag gehoorbescherming.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebrukt om twee machines met elkaar te vergelijkken en als voorlopige be

oordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhoven accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine isuitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2 - 4.

1. Knop voor vergrendeling in de Uit-stand

2. Vergrendelingsknop voor sleufdiepte

3. Schaalverdeling voor sleufdiepte

4. Aan/Uit-schakelaar

5. Asvergrendelingsknop
6. Beschermkap
7. Grondplaat
8. Geleideroller
9. Aansluiting stofafzuing
   10.Hoofdhandgreep
   11.Hulphandgreep
10. Inbusschroeven
    13.Inbussleutel
    14.As
11. Buitenste flens
    16.Flensseutel
    17.Zaagschijf
    18.Tussenringen
    19.Zaagschijf
12. Askraag
13. Binnenste flens
14. Adapter stofafzuiiging

3. ASSEMBLAGE

Schakel voor assemblage altijd de machineuit en verwijder de netstekker uit hetstopcontact.

Vervangen van de doorslijpschijven (fig. B - D)

Versleten of beschadigde doorslijpschijven要去en onmiddelijk worden verrangen.

• Gebruik uitsluitend scherpe en onbeschadigde doorslijpschijven.
• Gebruik uitsluitend doorslijpschijven die geschikt+zijn voor het te bewerken materiaal.
• Gebruik uitsluitend doorslijpschijven met een maximaal toegestane snelheid die gelijk is aan of hoger is dan de maximale snelheid van de machine in onbelaste toestand.
• Gebruik uitsluitend doorslijpschijven die geschikt zich voor droog freeze.
• Vervang beiden doorslijpschijven algijd tegelijkertijd.

• Probeer nooit de beschermkap te verwijderen.

• Plaats de machine op een stabel oppervlak.

• Draai de inbusschroeven (12) los met behulp van de inbussleutel (13).
• Draai de vergrendelingsknop (3) los en breng de zool (7) maar beneden.
• Verwijder de beschermkap (6).
• Houd de asvergrendelingsknop (5) ingedrukt om de as (14) te vergrendelen.
• Draai de buitenste flens (15) los met behulp van de flensssleutel (16).
• Verwijder de oude doorslijpschijf (17), de afstandsringen (18), de oude doorslijpschijf (19), de opnamehuls (20) en de binnenste flens (21).
• Reinig indien nodig de flenzen (15 & 21).
  Monteer de binnenste flens (21), de opnamehuls (20), de neue doorslijpschijf (19), de afstands ringen (18) en de neue doorslijpschijf (17).
• Draai de buitenste flens (15) stevig vast met behulp van de flensssleutel (16).
• Laat de asvergrendelingsknop (5) los.
• Monteer de beschemkap (6).
• Breng de zool (7) omhoog en draai de vergrendelingsknop (3) vast.
• Draai de inbusschroeven (12) stevig vast met behulp van de inbussleutel (13).

4. BEDIENING

Instellen van de sleufbreedte (fig. B - E)

De sleufbreedte kan worden ingesteld met behulp van de afstandsringen:tussen de doorslijschijven. Het aantal afstandsringen:tussen de doorslijschijven bepaalt de sleufbreedte.

• Stel de sleufbreedte nicht inijdens gebruik.

• Monteer.altijd minimaal een afstands ringtussen de doorslijpschijven.

• Bepaal de sleufbreedte.
  Monteer de afstandsringen (18) in de gewenste volgorde rond de doorslijpschijven (17 & 19).

Zie het hoofdstuk "Vervangen van de doorslijpschijven".

Instellen van de sleufdiepte (fig. A & F)

De sleufdiepte is variabel tussen 5 en 40mm

De sleufdiepte kan worden afgelezen op de schaal (4).

Stel de sleufdiepte nicht in tijdens gebruik.

• Draai de vergrendelingsknop (3) eenaar slagen los.
  Kantel de zool (7) maar de gewenste positie. Stel een sleufdiepte in die onceveer 3 mm dieper is dan de gewenste diepte om eventuele oneffenheden in het muuroppervlak te compen seren.
• Draai de vergrendelingsknop (3) vast.

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, houdt u de ontgrendelingsknop (2) ingedrukt en drukt gelijktijdig de aan/uit-schakelaar (1) in.
• Om de machine uit te schakelen, laut u de aan/uit-schakelaar (1) los.

Overbelastingsbeveiliging

De machine is voorzien van een overbelastingsbeveiliging die de machine in geval van overbelasting automatisch uitschakelt.

• Schakel de machine UIT.
• Verwijder de machine van het werkstuk.
  Schakel de machine in.
• Laat de machine ongeveer 1 minuut onbelast draaien om de machine te lately afkoelen.

Stofafzuiiging (fig. 6)

Gebruik de machine uitsluitend wonneer ze is aangesloten op een stofafzuigvoorzieening die is goedgekeurd voor steenstof. De stofafzuigvoorzieening moet geschikt zijn voor het te bewerken materiaal. Gebruik een speciale stofafzuigvoorzieening bij het werken met giftige materialen of opplaatsen waar giftige stof worden geproduerd.

• Gebruik nooit een huishoudstofzuiger. Het gebruik van een huishoudstofzuiger kan eenvoudig schade toebrengen aan uw gezondheid en aan de stofzuiger.
• Gebruik altiijd de stofafzuigadapter.
• Zorg ervoor dat de slang van de stofafzuiigvoorzieing stevig is aangesloten op de stofafzuiigadapter.

• Indien de stofafzuiigvoorzieing uittvalt, stop dan onmiddelijk met werken, schakel de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.

• Plaats de stofafzuiigadapter (22) in de stofafzuiigaansluiting (9).

• Sluit de slang van een stofafzuigvoorziening aan op de stofafzuigadapter (22).

Aanwijzingen voor optimaal gebruik

• Teken lijnen om de richting te bepalen waarin de doorslijpschijven要去en worden geleid.
• Houd de machine met beiden handen vast. Houd uw andere hand op de hulphandgreep (11).
  Stel de sleufbreedte in.

• Verricht een van de volgende stappen:

• Breng de machine omlaag in de muur en stel de sleufdiepte in (aanbevolen).

De machine worden gegen de muur geplaatst en de doorslijpschijven gaan omlaag de muur in. Zodoende worden de sleufdieptene nauwkeuriger ingesteld.

• Stel de sleufdiepte in en breng de machine omlaag in de muur.

• Plaats de machine met de geleiderol (8) op de muur. Zorg ervoor dat de doorslijpschijven op een lijn zichen met de getekende lijnen op de muur.

• Stel de sleufdiepte in.
  Schakel de machine in.
  Wacht totdat de machine volledig op能力和.
• Beweeg de machine langs de vooraf getekende lijnen van bovenaar beneden, waar bij de geleiderol (8) stevig gegen de muur worden gedrukt (fig.H).
• Oefen nicht te veel druk uit op de machine.
  Laat de machine het werk doein.
• Schakel de machine uit en wacht tot de machine volledig tot stilstand is gekommen voordat u de machine wegzet.

5. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekkg vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid-delen als benzine, alcohol, ammonia, etc. Dergelijkke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijkijke wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparations of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbrukt, verkeerd gebrukt of slecht onderhoden.
• Er zijn nicht-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidente schade of gevolgschade. Reparaties van dealers zichgelimiteerd tot de reparatie ofervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITÉ
