Producttype	Elektronische doorstroomboiler
Merk	Siemens
Model	DE08101
Installatietype	Onder de gootsteen (vaste aansluiting)
Prestatie	7,2 kW
Voedingsspanning	230 V
Nominale stroom	31,3 A
Zekeringbeveiliging	32 A
Minimale kabeldoorsnede	4 mm²
Gewicht	1,1 kg
Nominale druk	1,0 MPa (10 bar)
Wateraansluiting schroefdraad	G 3/8"
Max. inlaattemperatuur	20 °C
Warmwaterprestatie	3,9 l/min (tussen 12 °C en 38 °C)
Debiet bij inschakeling	1,8 l/min
Debiet bij uitschakeling	1,6 l/min
Debietbegrenzing	4 l/min
Beschermingstype	IP24
Energielabel	A
Jaarlijks energieverbruik	471 kWh
Geluidsvermogensniveau	15 dB
Energie-efficiëntie	39,1 %
Onderhoud en reiniging	Reinigen met een mild reinigingsmiddel; geen stoomreiniger gebruiken
Veiligheid	Allpolige uitschakeling, vorstbeveiliging, oververhittingsbeveiliging

Veelgestelde vragen - DE08101 SIEMENS

Hoe installeer ik de Siemens DE08101 doorstroomboiler ?

De installatie moet worden uitgevoerd door een gespecialiseerde technicus. Sluit de watertoevoer en de stroomtoevoer af vóór de montage. Volg de lokale voorschriften en het aansluitschema in de handleiding.

Hoe stel ik de watertemperatuur in ?

Open de warmwaterkraan volledig en verlaag vervolgens de doorstroming om de temperatuur te verhogen. In de winter, als de inlaattemperatuur te laag is, moet u de doorstroming mogelijk verder verlagen.

Wat te doen als het apparaat niet verwarmt ?

Controleer eerst de zekering van de huisinstallatie. Als het probleem aanhoudt, voer dan een startontluchting uit: open de warmwaterkraan en laat het water minstens 30 seconden stromen (debiet > 2 l/min). Verwijder indien nodig de straalbreker of de douchekop om het starten te vergemakkelijken.

Hoe reinig ik het apparaat ?

Gebruik een mild reinigingsmiddel om de buitenkant af te vegen. Gebruik nooit een stoomreiniger of agressieve oplosmiddelen. Reinig regelmatig het zeefje van de straalregelaar om kalkaanslag te verwijderen.

Wat zijn de belangrijke veiligheidsinstructies ?

Stel het apparaat nooit bloot aan vorst. Bij een fout moet u onmiddellijk de stroom- en watertoevoer uitschakelen. Reparaties mogen alleen worden uitgevoerd door een gespecialiseerde technicus. Volg de lokale elektrische normen.

Wat is het vermogen van het apparaat ?

De Siemens DE08101 heeft een vermogen van 7,2 kW bij 230 V. Hij heeft een zekering van 32 A en een kabel met een minimale doorsnede van 4 mm² nodig.

Hoe ontlucht ik het apparaat na de eerste inbedrijfstelling ?

Open de warmwaterkraan en laat het water minstens 1 minuut stromen met een debiet van minstens 2 liter per minuut. Het apparaat verwarmt pas als de lucht is verwijderd. Herhaal indien nodig.

Wat te doen bij waterlekkage ?

Sluit onmiddellijk de koude waterleiding af en schakel de stroomtoevoer uit. Neem contact op met een gespecialiseerde technicus om het apparaat te inspecteren.

Kan ik het apparaat gebruiken met voorverwarmd water ?

Nee, het apparaat mag niet worden gebruikt met voorverwarmd water. Dit kan de oververhittingsbeveiliging activeren en het apparaat beschadigen.

Waar vind ik het servicenummer ?

Het servicenummer staat op het typeplaatje van het apparaat. Voor België belt u 070 222 142. Houd de E- en FD-nummers van het apparaat bij de hand.

GEBRUIKSAANWIJZING DE08101 SIEMENS

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor huishoudelijkke of.daaraan verwante, Niet-commercialie toepassingen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeelskeukens van winkels, Kantoren, landbouw-bedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen.

Het apparaat installereren en gebruiken zoals beschreiben in de tekst en de afbeeldingen. Wijল Niet aansprakelijk voor schade die door het Niet in acht nemen van deze gebruikshandleiding ontstaat.
Dit apparaat is bedoeld voor gebruik tot een hoogte van 2000 m boven de zeespiegel.
Het apparaat in een vorstkvijere ruimte installereren en opslaan (restwater).

Gevaar voor een elektrische schok! Schakel bij een defect onmiddelijk de stroomuit (DE05101, DE06101, DE06111, DE08101, DE08111) of trek de stekkeruit het stopcontact (DE04101, DE10104). Bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoer afsluiten.

Het apparaat mag alleen dooreen vakman worden aangesloten en in werking gesteld.
Om gevaren te voorkomen,
mogen reparations en onderhoud alleen worden uitgevoerd door een vakman.
Sluit voorafgaande aan de installmentie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel ze uit.
Open het apparaat nooit zonder eerst de stroomtoevoer maar het apparaat te hebben onderbroken.
Sluit de doorway geiser alleen op een koudwaterleiding aan.
Sluit eerst het water aan, spoel het apparaat door en zorg dan pas voor de elektrische aansluiting.
Houd u aan de wettelijk eisen en de aansluitvoorwaarden van de elektriciteits- en waterleidingmaatschappij.
Voer de installment van h apparaat of de elektrische accessoiresuit conform IEC60364-7-701 (DIN VDE 0100 deel 701).
Op de installmentieplaats要去en alpolige onderbrekings

nl

voorziening met ten minste 3 mm opening tussen de contacten� aangebracht.
De doorstroomgeiser is een apparaat van veiligheidsklassen en moet worden aangesloten op de randaarde.
Apparaten voor een vaste aansluiting要去en stevig worden aangesloten op de vaste leidingen/kabels. De leiding-/ kabeldoorsnede要去 voldoen aan het te installereren vermogen.
Voorzichtig: geaarde waterleidingen können de indruk wekken dat er randaarde anwezig is.
De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststoffbuizen.
Na installmentemogen onder spanning staande delen nicht aangeraakt kunnen worden.
Haal de stekker uit het stopcontact bij werkzaamheden aan de waterleiding. Na afronding van de werkzaamheden te werk gaan als bij de eerste ingebruikstelling.
Aan het apparaat mogen geen wijzigingen plaatsvinden.
Dit apparaat mag door kinde- ren van 8 en ouder en personen

met beperkte fysieke, zintuig- lijke of verstandelijk vermo- gens of gebrek aan ervaring en kennis worden gebruikt, mits ze onder toezicht staan of zich ge- instrueree in het veilig gebruik van het apparaat en de waaruit voortvloeijeende risico's begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruikersondoud mo- gen Niet zonder toezicht door kinderen worden uitgevoerd.

Houd kinderen bij het apparaat weg.
Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
De warmwaterleiding kan heet worden. Attendeer kinderen waarop.
Als de stroomaansluiting van dit apparaat beschadigd raakt, moet hij door de fabrikant of diens klantdienst of een andere bevoegde person worden verrangen om bevaren te vermijden.
Gebruik geen schuur-middelen of bijtende schoonmaakmiddelen.
Gebruik geen stoomreiniger.
Het ontkalken van het apparaat moet worden uitgevoerd door een vakman.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

Lees de installation- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed.

Montagehandleiding

Monteer de doorway geiser zoals beschreiben in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst inucht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Uitpakken

■ Controller het neue apparaat op eventuele transportschade!
Gooi de verpakking en eventueel het oude apparaat conform de milieuvoorschriften weg.

Inhoud

1 Behuizing
2 Bevestiging (3 schroeven, 3 pluggen)
3 Verbruiksweergave (alleen bij DE06111 en DE08111)
4 Bevestigingsbeugel
5 Bevestigingshoeken
6 Straalregelaar
7 Documentatie

Productbeschrijving

De elektronische doorstroomgeiser is voor zowel open (drukloze) als gesloten (drukbestendige) aansluiting geschikt. Hij verwarmt het water verwijl het door het apparaat stroomt.

De doordroomgeiser worden ingeschakeld en verhit het water wanner de warmwaterkraan worden geopend. De geiser worden weeer uitgeschakeld wanner u de waterkraan sluit.

Het apparaat mag Niet met voorverwarmd water worden gebruikt, anders reageert de oververhittingsbeveiliging.

Deze montage- en gebruikshandleiding beschrijft de verschillende typen apparaten:

Hoog geplaatste apparaten:

• DE06111 en DE08111: voor vaste elektrische aansluiting

Laag geplaatste apparaten:

• DE04101 en DE10104: met stekker aansluten
• DE05101, DE06101 en DE08101: voor vaste elektrische aansluiting

Alleen voor apparaten met vaste aansluiting:

Het apparaat voldoet aan IEC 61000-3-12.

Montagevoorbereiding

Sluit voorafgaande aan de installmentie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel deze uit.

Voor alle apparaten

Voor de montage要去 een vrij ruimte van ongeveer 60~mm in allerichtingen rondon het apparaat beschikbaar zich.

Neem de technische gegevens van het apparaat in acht.
Breek de bevestigingsbeugel uit de weiterzijde (A).

Alleen voor DE04101 en DE10104

Breek ten behoeve van de toevoerleiding een van de uitsparingen aan de zijkant eruit (B1).
Leid de toevoerleiding op de gewenste lenghtedoor de uitsparing maar buiten (B2).

Belangrijk: Sluit het toestel alleen aan op een geaard stopcontact dat volgens de voorschriften is geinstalleerd. Gebruik geen verlangkabel. Voorzie het toestel indien nodig van een langere kabel.

Alleen voor DE05101, DE06101, DE06111, DE08101 en DE08111 (vaste aansluiting)

Druk op de vergrendelingen boven en beneden (C1), verwijder verrolgens de kap (C2).

Wandmontage

Laag geplaatste apparaten

Bevestig montagesjabloon D op de muur.
Teken de gaten af, boor ze uit en duw de plug-gen erin.
Bevestig de bevestigingsbeugel met schroeven aan de muur (D1).

Alleen voor apparaten met vaste aansluiting:

Leid de aansluitkabel door de kabelwartel, hang het apparaat in de bevestigingsbeugel en schroef het op de bevestigingshoek vast (D2).

Alleen voor apparaten met stekker:

Hang het apparaat in de bevestigingsbeugel en schroef het vast op de bevestigingshoek (D3).

Hoog geplaatste apparaten

Bevestig montagesjabloon E op de muur.
Teken de gaten af, boor ze uit en duw de plug-gen erin.
Bevestig de bevestigingsbeugel aan de muur (E1).
Leid de aansluitkabel door de kabelwartel, haak het apparaat in de bevestigingsbeugel en schroef het vast in de bevestigingshoek (E2).

Alleen voor DE05101, DE06101, DE06111, DE08101 en DE08111 (vaste aansluiting)

Bij elektrische aansluiting op stucwerk要去en de varianten van de kabeldoorvoer op de sjabloon in acheit worden genomen.
De kabelwartel moet de aansluitkabel goed omsluiten om deze gegen vocht te beschermen. Sluit bij beschadiging de opening waterdicht af.
Gebruik de voor de montage bestemde gaten op dechterzijde.

Wateraansluiting

Links: drukbestendig (gesloten);
rechts: drukloos (open)

Het apparatus is uitsluitend goedgekeurd voor het verwarmen van water met een specifieke elektrische waterdstand van ≥ 1300 cm bij 15^ .De specifieke waterweerstand kan worden opgevraagd bij de betreffende waterleidingmaatschappij.

Montage

Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
Draai de wartelmoeren op de aansluitstukken met een steeksleutel strak aan verwijl u ze met een tweede steeksleutel tegenhoudt.
Een T-stuk (voor een drukbestendige aansluiting) en een flexibele aansluitslang zich in specialzaken verkrijgbaar.
Bij een drukloze aansluiting mogen alleen de goedgekeurde drukloze meldgkranen worden gebruikt (special toebehoren: eengreepsmengkraan BZ13062, tweeegrepsmengkraan BZ13051).
Vervang om het spreepatroon van de wateruitloop te wijzigen, de perlator uit de armatuur door de meegeleverde straalregelaar.

Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en drukschommelingen kunn den uitlooptemperatuur beinvloeden.

Draai voor hogere temperatures de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).

V. Elektrische aansluiting

DE05101, DE06101, DE06111, DE08101 en DE08111 (vaste aansluiting)

Sluit het apparaat conform het bedradingsschemaaan op de klemmenstrook.
Plaats de kap en schuif deze op de weiterwand van het apparaat, zodat de vergrendelingen boven en beneden in elkaar sluiten.

DE04101 en DE10104

Aansluitkabel verrangen:

De aansluitkabel mag alleen door een door ons erkende klantenservice worden verrangen om gevaren te voorkomen. De stekker要去 het stopcontact worden getrokken voordat de kabel worden verrangen.

Voor alle apparaten

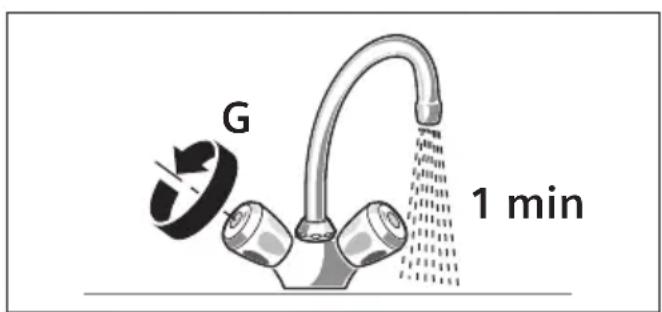

De doordroomgeiser ontluchten: draai de warm-waterkraan volledig open en LAST het apparaat ongeveer een minuut doorspoelen (G) totdat er geen luchtbellen meer uitkommen.

Na de montage

DE05101, DE06101, DE06111, DE08101 en DE08111 (vaste aansluiting)

Schakel de zekeringen weir in.

DE04101 en DE10104

Steek de stekker er wee in.

Vi. Eerste ingebruikname

Startspoeling

Open de warmwaterkraan en tap ten minste 1 minuut lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (beveiliging) begint het apparaat te verwarmen.

Info: wordt het tappen van water voortijdig beeindig, dan verwarmt het apparaat Niet. Open de warmwaterkraan opnieuw en tap ten minste 1 minut lang water.

Tip: start het apparaat door onvoldoende debiet Niet, verwijder dan de perlator, straalregelaar of een dergelijk voorziening en herhaal het proces.

Belangrijk: produceert de doorway geiser vanwege een te lage waterdruk in de huisinstallatie onvoldoende debiet:

Schakel de zekeringen uit of trek de stekker uithet stopcontact.

Verwijder de debietbegrenzer (H1-H4).

Temperatuur regelen

De toeoertemperatuur (in de winter eventueel lager) en drukschommelingen{kunnen de uitlooptemperatuur beinvloeden (zie afbeelding IV, links: drukbestendig [gesloten], rechts: drukloos [open]).

Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).
Overhandig de gebruiker de montage- en gebruikshandleiding en geef uitleg bij het apparaat.

Technische gegevens

Type		DE04101 DE10104 Lage plaatsing	DE05101 Lage plaatsing	DE06101 Lage plaatsing	DE08101 Lage plaatsing	DE06111 Hoge plaatsing	DE08111 Hoge plaatsing
Constructie		druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig
Vermogen	[kW] 3,6	4,5 6 7,2 6 7,2
Elektrische aansluiting	[V] 230 2	30 230 230 230	230
Minimale leidingdiameter	[mm²] 1,5	2,5 4 4 4 4
Nominate stroom	[A] 15,7	19,1 26 31,3	26 31,3
Zekering	[A] 16 20	32 32 32 32
Schroefdraad wateraansluiting	[Duim]	G 3/8	G 3/8	G 3/8	G 3/8	G 1/2	G 1/2
Max. toevoertemperatuur	[°C]	20 20 20 20	20 20
Warmwatervermogen. Bij toevoertemp. van 12 °C tot 38 °C	[l/min]	1,9 2,4 3,2 3	9 3,2	3,9
Veiligheidsklasse	IP	24 24 24 24	24 24
Inschakeldruk (zonder DMB)	[bar]	<0,25	<0,25	<0,25	<0,25	<0,25	<0,25
Inschakeldebiet	[l/min]	1,8	1,8/1,9	1,8/2,1	1,8/2,3	1,8/2,1	1,8/2,3
Uitschakeldebiet	[l/min]	1,6	1,6/1,7	1,6/2,0	1,6/2,2	1,6/2,0	1,6/2,2
Doorstroombegrenzing bij	[l/min]	2	2	3	4	3	4
Gewicht	[kg]	1,1 1,1 1,1 1	1 1,1	1,1
Toepassingsbereik in water: specifieke elektri- sche waarstand bij 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Nominate druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Met stekker		✓	-	-	-	-	-
Vaste aansluiting		-	✓	✓	✓	✓	✓
Energie-efficientieklasse		A	A	A	A	A	A
Capaciteitprofiel		XXS XXS	XXS	XXS XXS	XXS
Jaarliks energieverbruik	[kWh]	467 470 470	471 470 471
Dagelijks stroomverbruik	[kWh]	2,145	2,150	2,154	2,161	2,154	2,161
Geluidsniveau	[dB]	15 15 15 15	15 15
Warmwaterbereiding- energie-efficientie	[%]	39,4 39,3 39	2	39,1 39,2	39,1

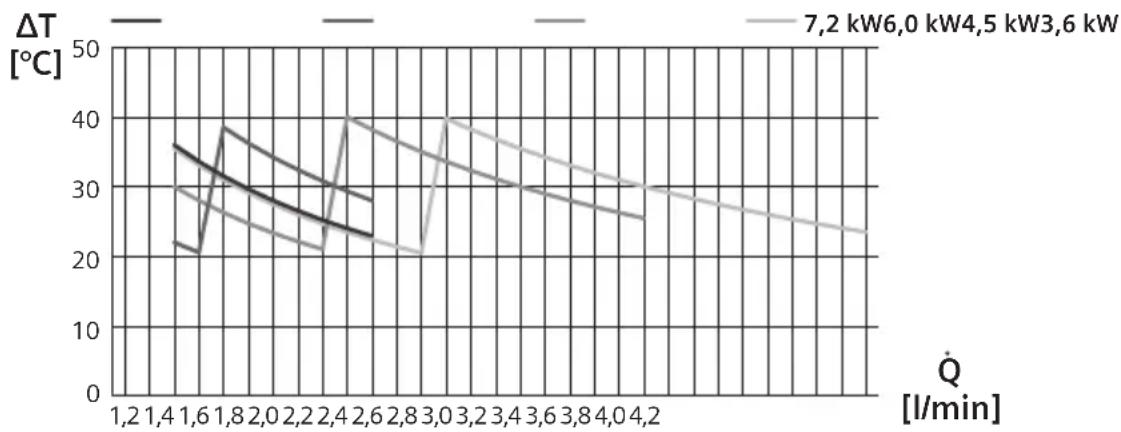

De uitlaattemperatuur van de kraan is afhankelijk van het debiet van het water:

Gebruikshandleiding

A.u.b. de uitvoerige veiligheidsinstrumenties aan het begin van deze handleiding lezen en ze in acht nemen!

Belangrijk: Het apparaat nooit aan vorst blootstellen!

Gevaar voor een elektrische schok! Schakel bij een defect onmiddelijk de stroom uit (DE05101, DE06101, DE06111, DE08101, DE08111) of trek de stekker uithet stopcontact (DE04101, DE10104).

Bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoerafsluiten.

Bediening

De elektronische doorstroomgeiser uit deze série werkt automatisch.

Inschakelen

• Open de kraan volledig. De doorstroomgeiser schakelt zichzelf in. Het water wordt verwarmd terwijl het door het apparaat stroomt.
  De hoog geplaatste apparaten DE06111 en DE08111 zijn uitgerust met een automatische verbruiksweergave. De verbruiksweergave brandt op half vermogen geel en op vol vermogen rood, afhankelijk van het waterdebiet.

Uitschakelen

Draai de waterkraan dicht, het apparaat schakelt zichzelfuit.

Watertemperatuur regelen

Draai de waterkraan heelmaal open, het apparaat schakelt zichzelf in.
Verlaag nu door een vermindering van de doorstroomhoeveelheid de temperatuur van het water.

Info: in de winter kan het bij een lagere toevoertemperatuur van het koude water gebeuren dat de uistroomtemperatuur Niet worden bereikt. Ga te werk zoals beschreiben onder "Wateraansluiting".

Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

Neem de buitenkant van het apparaat af met een mild reinigingsmiddel.
Reinig de straalregelaar van vuil- en kalkafzettingen.

Onderhoud

Om risico's te voorkomen, mogen reparatie- en onderhoudswerkzaamehden alleen door een goedgekeurde klantenservice worden uitgevoerd.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Klantenservice

Wanner u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparatusat door te gehen.

U vindt de nummers:tussen de twee aansluitkoppelstukken van de doorstroomgeiser.

Afvalverwijdering

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Op dit apparaat zijn de door once landselijkke dealer afgegeben garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de specialzaak waar u het apparaat hebt aangeschaft, ofrechtstreeks bij once landselijkke dealer. Bovendien waren de garantievoorwaarden ook opgenomen op het internet op het aangegeven webadres. Om aanspraak te kunnen makeen op de garantie, dient in elk geval het bewijs van aankoop overlegd te worden.

Wijzigingen voorbehouden.

Wat te doeen bij een storing?

Let op!

Reparaties mogen uitsluitend worden uitgevoerd door een installmentur. U loopt een groot risico indien het apparaat op ondeskundige wijze worden gerepareerd.

Als uw apparaat Niet werkt zoals gewenst, ligt dit vaak slechts aan eenkleinigheid. Controller of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) nicht, er stroomt geen warm water.	De zekering in de huisinstal- latie is geactiveerd.	De zekering in de huisinstallatie controleren.	Klant
	Stroomuitval of eerste ingebruikname.	Startspoeling: Open de warmwaterkraan en tap ten minste 30 seconden lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (zekering) begint het ap- paraat te verwarmen. Start het apparaat vanwege het te lage debiet nicht, de perlator, douche-kop of iets dergelijks verwijderen en het proces herhalen.	Klant
	De luchtherkenning in het apparaat herkent lustch in het water en schakelt het verwarmingsvermogen voor korteijduit.
De gewenste uit- looptemperatuur worden in de winter nicht meer bereikt.	De toeovertemporatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warm- watertemporatuur worden bereikt.	Klant
Te geringe doorstro- ming van water.	De zeef in de waterkraan of in de Douchekop is verstopt.	Verwijder de zeef en reinig of ontkalk deze.	Klant
	De zeef in het verwarmings- block is verstopt.	Demonteer de zeef, reinig hem en monteer hem opnieuw. Spoel het apparaat. Herhaal indien nodig deze procedure net zolang, totdat er geen deeltjesmeer aanwezig zijn in de zeef.	Vakman
Het water worden nicht voldoende warm.	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman contro- leren. Controller de toegestane toeovertemporatuur.	Vakman
	Te hoge doorstroming en/of te lage koudwater-toevoer- temperatuur.	Door een vakman: Laat de doorstroming via het hoekklep regelen. Controller de doorstroombe- grenzer of pas een Kleinere toe.	Vakman

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Gefabricceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
