GEBRUIKSAANWIJZING EQ.9 extraKlasse TI917F31DE SIEMENS

Gebruik volgens de voorschriften 126

Belangrijke veiligheidsvoorschriften 126

Milieubescherming 128

Milieuvriendelijk afvoeren 128

Het apparatusl weren kennen . . . 128

Standaarduitvoering 128

Montage en onderdelen 129

Bedieningselementen 129

Toebehoren 130

Voor het eerste gebruik. 131

Apparaat installeren en aansluiten . 131

Apparaat in gebruik nemen 131

Apparaat bedieren 133

Drank selecteren 133

Koffiedrank van versgemalen bonenzetten 134

Koffiedrank klaarmaken met behulp van de koffiepoeder 134

Dranken met melk bereiden 134

Warm water afnemen 136

Drankinstallingen aanpassen 136

Instellen van de maalfijnheid. 138

Kopjeswarmer. 138

Personalising 139

Gebruikersprofil aanmaken. 139

Gebruikersprofiel bewerken of wissen. 139

Individuelse dranken opslaan: 140

Kinderslot. 140

Kinderslot activeren 140

Kinderslot deactiveren 140

Menu-installingen 140

Instellingen veranderen 140

Dagelijks onderhoud en reiniging 144

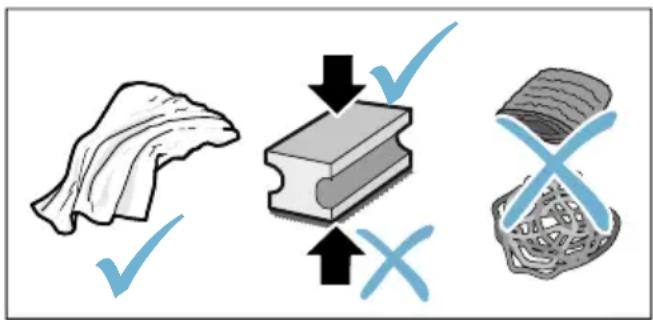

Schoonmaakmiddelen. 144

Apparaat reinigen 144

Zetgroep reinigen 146

Serviceprogramma's. 146

Wat te doeen bij storingen? . . . 149

Servicedienst. 153

E-nummer en FD-nummer 153

Garantievoorwaarden 153

Gebruik volgens de voorschriften

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Gebruik het apparaat alleen
binnenshuis bij
kamertemperatuur en tot
2000 m boven de zeespiegel.

Belangrijke veiligheidsvoorschrifte

n

Lees de gebruiksaanwijzing zorgvuldig door, houd u eraan en bewaar hem goed. Geeft u het apparaat door aan derden, voeg deze gebruiksaanwijzing er dan bij.

Dit apparaat kan worden bediend door kinderen vanaf 8aar en door Personen met fysieke, sensorische of geestelijk beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zich geinstrueerd in het veilige gebruik van het apparaat en de waaruit resulterende gezaren hebben begrepen. Kinderenjonger dan 8aar dieren uit de buurt van het apparaat en het aansluitsnoer te worden gehouden en mogen het apparaat Niet bedieren. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersonderhoud mogen Niet door kinderen wordenuitgevoerd, tenzij de kinderen 8aar of ouder zich en zich deze werkzaamheden onder toezichtuitvoeren.

Waarschuwing Gevaar voor een elektrische schok!

Het apparaat mag uitsluitend via een conform de voorschriften geinstallerd stopcontact met randaarde op een stroomnet met wisselstroom worden aangesloten. Overtuig u ervan dat het randaardsystem van de elektrische huisinstallatie conform de elektrotechnische voorschriften is geinstallerd.
Het apparaat uitsluitend aansluten en gebruiken volgens de gegevens op het typeplaatje. Wanner de netaansluiting van dit apparaat worden beschadigd,要去 dit door deservicedienst worden verrangen.
- Gebruik het apparaatuitsluitend indien aansluitsnoer en apparaat geen beschadigingen vertonen. Trek bij storingendirect de stekker uit het stopcontact of schakel de netspanning uit.
- Om gezaren te voorkomen mogen reparaties aan het apparaat uitsluitend worden uitgevoerd door onze klantenservice.
Het apparaat en het aansluitsnoer nooit onderdompelen in water.

Waarschuwing Gevaar door magnetisme!

Het apparaat bevat permanentmagneten die elektronische implantaten, zoals pacemakers of insulinepompen, kuren beinvloeden. Dragers van elektronische implantaten dieren een minimumafstand van 10 cm tot het apparaat en bij het wegemen to de volgende delen aan te houden: melkreservoir, melksystem, watertank en zetgroep.

Waarschuwing Kans op stikken!

Laat kinderen nicht met verpakkingsmaterialial spelen. Bewaar keine onderdelen op een veiligeplaats, denen können ingeslikt worden.

Waarschuwing Risico van verbranding!

Het melksysteme wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.
- Na het gebruik kuren de oppervlakken zoals bijv. kopjeswarmer nog enigeijd heet+zijn.

Waarschuwing Risico van letsel!

Onjuist gebruik van het apparaat kan letsel tot gevolg hebben.
Grijp nicht in de maler.

Milieubescherming

Energiebesparing

■ Als het apparaat Niet worden gebruikt, schakel het dan UIT.
Het interval voor de automatische uitschakeling op dekleinste waarde instellen.
- Onderbreek, indien möglich nicht het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal.
- Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De zichtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Vraag bij uw specialzaak om actuèle informatatie over het afvoeren van afval.

Het apparatusleren kennen

In dit hoofdstuk vindt u een overzicht van de omvang van de levering, de opbouw en de bestanddelen van het apparatus. Bovendien leert u de verschillende bedieningselementen kennen.

Aanwijzing: Afhankelijk van het apparaatypeং肾脏- en detailafwijkingen möglichk.

De gebruiksaanwijzing beschrijft twee apparataatvarianten.

Apparaat met een bonenreservoir
Apparaat met twee bonenreservoirs

Voor het gebruik van deze gebruiksaanwijzing:

De omslagagina's van de gebruiksaanwijzing kunt u aan de voorzijde uitklappen. De illustraties zijn van nummers voorzien waarnaar in de gebruiksaanwijzing worden verwezen. Voorbeeld: aflb. 1

Standaarduitvoering

Afb. 1

A Volautomatische espressomachine
B Melkreservoir (reservoir, deksel, stilgbuis, aansluitslang)
C** Adapter voor het melkreservoir
D**Waterfilter
E Maatlepel
F Teststrip voor de hardheid van het water
G** Ontkalkingstabetten
Gebruiksaanwijzing

Met ** gemarkeerde positie worden alleen voor bepaalde apparaten gebruikt.

Montage en onderdelen

Afb. 2

1 Display
2 Bedieningspaneel
3Draaiknop/start stop (Navigatie door draaien en indrukken)
4 Uitloopsystem (koffie, melk, heet water) in hoogte verstelbaar
5 Melkreservoir (reservoir, deksel, stilgbuis, aansluitslang)
6 Lekschaal (koffiedikreservoir, lekrooster)
7 Afdekking zetakamer
8 Watertank
9 Typeplaatje
10Geinteggreerde greep watertank

11 Kopjeswarmer
12LED-indicatie kopjeswarmer
13 Poedervak (gem. koffie, reinigingtablet)
14Bonenreservoir
15Draaiknop voor instelling maalfijnheid
16Aromadeksel
17* Aromadeksel
18* Bonenreservoir
19* Draaiknop voor instelling maalfijnheid
20* Keuzetoetsen bonenreservoir, verlicht

Afhankelijk van het model:

Met * gekenmerkte posities zijn alleen aanwezig in een apparaat met twee bonenreservoirs.

Bedieningselementen

Toets Betekenis
on/off Apparaat in- en uitschakelen De machine spoelt automatisch als deze worden in- en uitgeschakeld. Het apparaat spoelt nicht wanneer: ■ het bij het inschakelen nog warm is. ■ er voor het uitschakelen geen koffie werk gezet. Het apparaat is gebruisklaar wanneser in het display de symbolen voor de drankselectie en de toets on/off branden.
mPersonalising Het apparaat biedt de möglichke persoonlijke instellingen voor koffiedranken op te sloan en op te roepen. → "Personalising" op pagina 139
Koffiesterkte Aanpassen van de koffiesterkte. → "Drankinstillingen aanpassen" op pagina 136
milk Kort indrukken: Instelling melkaandeel in drank als % Als drank of als ingredient van speciale koffiedranken. → "Drankinstillingen aanpassen" op pagina 136 Ten minste 4 seconden ingedrukt honden: Kinderbeveiliging → "Kinderslot" op pagina 140
ml	Drankhoeveelheid in milliliters. → "Drankinstillingen aanpassen" op pagina 136
2 Dranken Bereiden van twee dranken gelijktijdig. Kopjes naast elkaar onder de koffie-uitloop plaat-sen. → "Drankinstillingen aanpassen" op pagina 136

_i Menu-installingen/serviceprogramma's

Kort op de toets /idrukken om menu-installingen en serviceprogramma's op te roepen. Opnieuw kort op de toets /i drukken om terug te keren maar de drankselectie. Na ca. 10 seconden zonder bediening schakelt het apparaat automatisch terug in de drankselectie.

Aanwijzing: De toets / i ten minste 5 seconden ingedrukt houden om de menu-instel-lingen direct op te roepen.

Navigatietaetsen

Om in het display te navigeren.

In de "Barista-modus" zijn extra functies aan de navigatietoetsen toegewezen. In deze instelling können bijvoorbeeld nog verdere drankaanpassingen worden uitgevoerd.

"Drankinstellen gen aanpassen" op pagina 136

Display

Op het display 1 worden de geselecteerde dranken, instellenen en instelmogelijkheden, evenals meldingen over de bedrijfstoestand weergegeven.

Op het display wordt extra informatie weergegeven, deze wordt - na korteijd of nadat deze door een toetsbediening werk bevestigd - uitgeschakeld.

In het display wordt ook tot handelingen opgeroepen.

De afzonderlijke handelingsstappen worden op het display weergegeven.

Nadat de gemraagde handeling isuitgevoerd, bijv. "Waterreservoir vullen",verdwijnt de desbeteffende melding.

Draaiknop

De draaiknop 3 heift verschillende functies.

• Draaien: in het display navigeren en instellingen wijzigen.
• Indrukken: drankbereiding of serviceprogramma starten, menukeuze bevestigen.
  Indrukken tijdens de drankbereiding: drankafgifte vroegtijdig stoppen.

Toebehoren

Onderstaand toebehoren is in de handel en via de servicedienst verkrijgbaar:

Toebehoren Bestelnummer

Handel Klantenservice

Onderhoudsset TZ80004 00576330

Adapter voor het TZ90008 00577862 melkreservoir

De contactgeevens voor de servicededienst van alle landen vindt u op de LASTE pagina van deze handleiding.

Voor het eerste gebruik

In dit hoofdstuk leest u hoe u het apparaat in gebruikt neemt. Voordat u uw nieuwe apparaat kut gebruiken moet u enkele instellingenuitvoeren:

Aanwijzing: Machine alleen gebruiken in vorstvrije ruimtes. Is de machine bij temperaturen onder de 0^ getransporteerd of opgeslagen, dans dient u minstens 3 eer te wachten alvorens hem wee in gebruik te nemen.

Apparaat installeren en aansluiten

1. Verwijder de beschermende folie.
2. Zet het apparaat neer op een vlak en voor het gewicht geschikt, watervast oppervlak.
3. Het apparaat met de stekker in een volgens de voorschriften geinstalleer geaard stopcontact steken.

Apparaat in gebruik nemen

Taal instellen

Aanwijzingen

De taalselectie verschijnt automatisch bij de eerste inschakeling.
U kunt de taal op elk moment wijzigen. "Menu-installingen" op pagina 140

1. Apparaat met de toets on/off inschakelen. In het display verschijnt de vooringestelde taal.
2. Met de draaiknop de gewenste displaytaal kiezen.
3. Met de rechtier navigatietoets bevestigen.

Deinstalling is opgeslagen.

Waterhardheid instellen

De juiste instelling van de waterhardheid is van belang, opdat het apparaatijdig meldt, dat het moet worden ontkalkt. De vooraf ingestelde waterhardheid is niveau 4.

De waterhardheid kan bij hetplaatselijke waterbedrijf wordennagevraagd of met de bijgevoegde teststrook worden vastgesteld. Stel "Onthardingssystem" in als er inhetuis een wateronthardingsinrichtingis geinstalleerd.

1. De bijgevoegde teststrook kort in vers leidingwater onderdompelen, latent afdruipen en na een minuut het resultaat aflezen.
2. Stel met de draaiknop de vastgestelde waterhardheid in.
3. Met de rechter navigatietoets bevestigen.

De herinnering voor bonenreservoir vullenGaatkortbranden.

1. Of met de rechtter navigatietoets bevestigen of enkele seconden wachten.

Aanwijzingen

• Als u de machine voor de eerste keer gebruikt, nadat er een onderhoudsprogramma isuitgevoerd of nadat de machine langereijd Niet is gebruikt, dient u de eerste drank Niet te drinken aangezien deze nog Niet het volle aroma bezit.
  Na de ingebruikname van het apparaat, krijgt u pas een voldoend dikke en stabiele laag 'crema' nadat u de eerstepeerkopies hebt getapt.
  Bij langdurig gebruik kuren er zich waterdruppels bij de ventilatiesleuven voordoen. Dit is een normal verschijnsel.

De tabel toont de toekenning van de standen aan de verschillende graden van de waterhardheid:

Stand Waterhardheid Duits (°dH) Frans (°fH)

1 1-7 1-13

2 8-14 14-25

3 15-21 26-38

4 22-30 39-54

Het is op ieder moment möglichd de waterhardheid anscheraf te wijzigen.

"Menu-installingen" op pagina 140

Bonenreservoir vullen

Met dit apparaat=kunt u koffiedrankenuit koffiebonen of gemalen koffie (geen oploskoffie)bereiden.

1. Deksel 16 van het bonenreservoir 14 openen.
2. Vul de bonen erin.
3. Deksel weerslitten.

Aanwijzingen

De koffiebonen worden deze voor elk zetproces vers gemalen.
- De koffiebonen koel en gesloten bewaren, zo blijft de kwaliteit optimaal behouden.
U kunt koffiebonen meertere dagen in het bonenreservoir bewaren zonder dat het aroma verloren gaat. Vul gemalen koffie altijd pas kort voor de drankbereiding bij. "Koffiedrank klaarmaken met behulp van de koffiepoeder" op pagina 134

Bij modellen met twee bonenreservoirs [14], [18] kunt u twee verschillende soorten koffiebonen gebruiken. Het gewenste bonenreservoir met de keuzetoets [20] selectoren. De LED van het actieve bonenreservoir brandt.

Het apparaat onthoudt voor elke drank hetIRST geselecteerde bonenreservoir. Deze Voorinstelling kan worden veranderd. "Menu-instellen"

op pagina 140

Watertank vullen.

Belangrijk: vul de watertank dagelijks met vers, koud water zonder koolzuur. Controller voor de werkig, of de watertank voldoende is gezuld.

1. Grijp in de geintegreerde greedep 10 aan de zijkant van de watertank 8 en kantel de waterkant erlicht opzijuit.
2. Til de watertank er aan de greedp UIT.

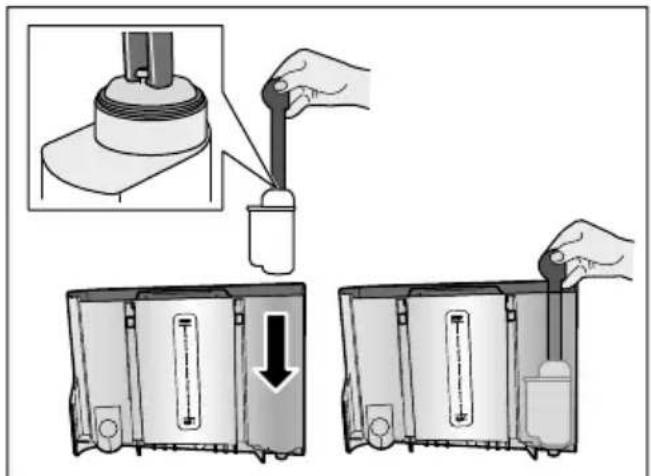

3. Plaats een waterfilter. "Waterfilter aanbrengen of verrangen:" op pagina 143
4. De watertank tot de markering "max" met water vullen.
5. De watertank wee in de houder plaatsen en in de uitgangspositieterug kantelen.

Het merklogo op het display Licht op.
Het warmt nu op en spoelt, er loopt wat water UIT het uitloopsystem.

Het apparaat is gebruisklaar wonneer in het display de symbolen voor de dranken en de toets on/off branden.

Apparaat bedienen

In dit hoofdstuk leest u hoe u uw apparaat voor de drankbereiding kunt voorbereiden en hoe u warme dranken bereidt. U krijgt informatie over de aanpassing van drankinstellenen en voor de aanpassing van de maalfijnheid.

Drank selectoren

• Selecteer met de draaiknop degewenste drank.
  Op het display worden de naam van de drank en de actueel ingestelde waarden (bijv. koffiesterkte ofaat van het kopje) weergegeven.
  De geselecteerde drank kan met de vooraf ingestelde waarden worden bereid of eerst aan de individuele smaak worden aangepast. "Drankinstelleningen aanpassen" op pagina 136
• Als de machine nicht binnena. 5 seconden worden bediend, verlaat de machine de instelmodus. De opgegeven instellingen worden automatisch opgeslagen.

De volgende dranken können geselecteerd worden:

Espresso macchiato

Ristretto

Espresso

Espresso doppio

Caffecrema

Cappuccino

Latte macchiato

Koffie verkeerd

Melkschuim

Kanfunctie (niet beschikbaar bij alle vari-
anten van het apparaat)

Warmemelk

Heet water

Aanwijzing: Bij enkele instellenen wordt de koffie in twee stappen toebereid (zie „aromaDouble Shot"). Wacht tot de bereiding helemaal is voltooid.

Tip: Kopjes, vooral kleine, dikke espressokopjes, met de bodem op de kopjeswarmer plaatsen.

"Kopjeswarmer" op pagina 138

Koffiedrank van versgemalen bonen zetten

U kunt kiezen uit Ristretto, Espresso Doppio, Espresso en Caffe Crema. Hoe u koffiedranken met melk bereidt, worden beschreiben in een eigén hoofdstuk. "Dranken met melk bereiden" op pagina 134

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gezuld.

1. Plaats een kopje onder het uitloopsystem.
2. Selecteer met de draaiknop het gewenste recept.
   Op het display worden de naam van de drank en de actuel ingestelde waarden weergegeven.
3. Om deinstallingen van de geselecteerde drank te wijzigen. "Drankinstellingen aanpassen" op pagina 136
4. Druk op de draaiknop om de drankbereiding te starten. Nu worden de koffie gezet en aansluitend wordt het kopje bevuld.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Koffiedrank klaarmaken met behulp van de koffiepoeder

U kunt dit apparaat ook met vooraf gemalen koffie gebruiken. Gebruik geen oploskoffie. Hoe u koffiedranken met melk bereidt, worden beschreiben in een eigen hoofdstuk. "Dranken met melk bereiden" op pagina 134

Het apparatus is ingeschakeld. De watertank is gezuld.

1. Plaats een kopje onder het uitloopsystem.
2. Selecteer met de draaiknop het gewenste recept.

3. Toets indrukken.

4. Met de draaiknop "Gem. koffie" voor gemalen koffie selecteren.

5. Toets indrukken.
6. Het aromadeksen van het bonenreservoir 14 verwijderen en het val voor gemalen koffie 13 openen.
7. Doe de gemalen koffie erin, maar druk deze Niet aan. Gebruik maximaal 2 afgestreken maatlepels gemalen koffie.

Attentie!

Vul geen koffiebonen of oploskoffie in hetvak voor gemalen koffie.

1. Het vak voor gemalen koffie en het aromadeksel sluiten.
   Op het display worden de naam van de drank en de actuel ingestelde waarden weergegeven.
2. Om de instellenen van de geselecteerde drank te wijzigen. "Drankinstellenen aanpassen" op pagina 136
3. Druk op de draaiknop om de drankbereiding te starten. Nu worden de koffie gezet en aansluitend wordt het kopje bevuld.

Aanwijzingen

Eventuele resten gemalen koffie in de poederschacht met een zacht penseel in de schacht vegen.
Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.
Herhaal het proces als u nog een drank met gemalen koffie wilt.
Bij de bereiding met gemalen koffie is de aromaDouble Shot-functie nicht beschikbaar.

Dranken met melk bereiden

Het apparaat heeft een geintegreerd melksystemm. Met het melksystemm kunt u koffiedranken met melk evenals melkschuim en warme melk bereiden. U kunt kiezen uit espresso macchiato, cappuccino, latte macchiato en koffie verkeerd.

Aanwijzingen

Bij de bereiding met balk{kunnen fluitende geluiden ontstaan.Deze geluiden ontstaan door de techniek en+zijn normalaal.
- Opgedroogde melkresten�n moeilijk te verwijderen, waarom要去en eventuele melkresten alkijd worden verwijderd. "Melksystemeinigen" op pagina 145

Waarschuwing

Gevaar voor verbranding!

Het melksystemeem wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wonneer hij is afgekoeld.

Melkreservoir gebruiken

Het melkreservoir 5 is special ontwikkeld voor gebruik in combinatie met dit apparaat. Het is uitsluitend bedoeld voor huishoudelijk gebruik en voor het bewaren van melk in de koelkast.

Belangrijk: Het melkreservoir kan alleen worden aangesloten wonneer het melksystem met adapter en slang in het uitloopsystem is gemonteerd. ( Afb 3)

1. Om het deksel eraf te nemen, op de markingering drukken en het deksel verwijderen. (→ Afb. 7)
2. Vul de melk erin.
3. Druk het deksel op het melkreservoir tot het vastklikt.
4. Sluit het melkreservoir links op het apparaat aan. Het melkreservoir要去 vastklikken.

Dranken met koffie en melk

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gezuld.

Het met melk gemulde melkreservoir is aangesloten.

1. Plaats een kopje of een glas onder het uitloopsystem.
2. Selecteer met de draaiknop het gewenste recept.

Op het display worden de naam van de drank en de actuel ingestelde waarden weergegeven.

1. Om de instellenen van de geselecteerde drank te wijzigen. "Drankinstellenen aanpassen" op pagina 136
2. Druk op de draaiknop om de drankbereiding te starten.
   Eerst worden er melk in het kopje of het glas gegoten. Vervolgens worden de koffie gezet en stroomt deze in het kopje of het glas.

Aanwijzing: Door eenmaal op de draaiknop te drukken, kan de melk- of koffiebereiding voortijdig worden gestopt; door de draaiknop twee maal in te drukken, stopt de gehele drankbereiding.

Melkschuim of warme melk

Het apparatus is ingeschakeld. De watertank is gevuld.

Het met melk gemulde melkreservoir is aangesloten.

1. Plaats een kopje of een glas onder het uitloopsystem.
2. Selecteer "melkschuim" of "warmelmk" met de draaiknop.

Op het display worden de naam van de drank en de actuel ingestelde waarden weergegeven.

1. Om de instellingen van de geselecteerde drank te wijzigen. "Drankinstellingen aanpassen" op pagina 136
2. Druk op de draaiknop om de drankbereiding te starten.
   Er stroomt melkschuim of warme melk in het kopje of het glas.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Warm water afnemen

Aanwijzing: Reinig voor het afnemen van heet water het melksystemeem en verwijder het melkreservoir. Wanner het melksystemeem Niet is gereinigd, kan het afgegiven water kleine hoeveelheden melk bevatten.

"Melksysteme renigen" op pagina 145

Waarschuwing

Gevaar voor verbranding!

Het uitloopsystemeem wordt zeer heet. Het uitloopsystemeem mag na gebruik pas worden aangeraakt wanner het is afgekoeld.

Het apparatus is ingeschakeld. De watertank is gezuld.

1. Plaats een kopje onder het uitloopsystem.

2. Verwijder het melkreservoir, indien aangesloten.

3. Selecteer, Heet water met de draaiknop.
4. Om de instellenen van de geselecteerde drank te wijzigen. "Drankinstelleningen aanpassen" op pagina 136
5. Druk op de draaiknop om de drankbereiding te starten.

Er loopt heet water in het kopje.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Drankinstellingen aanpassen

Nadat u een drank heeft geselecteerd,
kunt u afhankelijk van de drank
verschillende waarden aanpassen.
Gebruik hiervoor de volgende toetsen
en de draaiknop:

Toets Functie Keuze
Koffiesterkte, koffiemaling selecteren	zeer mild* mild mild +* normaal normaal +* sterk sterk +* zeer sterk	zeer sterk +* extra sterk aromaDouble Shot sterk aromaDouble Shot sterk + aromaDouble Shot sterk ++* Gemalen koffie
milk Mengverhouding melk/kof- fie	Instelling van het melkaandeel in % (alleen voor dranken met koffie en melk)
ml Maat kopje Aanpassing van de inhoud in ml-stappen. Niet beschikbaar voor Ristretto.
Twee kopjes tegelijk Twee kopjes onder de uitloopplaatsen.
Navigatie- toets links	Watertemperatuur* Bijv. voor thee: >70 °C (witte thee) >80 °C (groene thee)	>85 °C (rooibosthee) >90 °C (zwarte thee) >97 °C (vruchtenthee)
Navigatie- toets rechts	aromalntense* normaal intensief	intensief +
* alleen beschikbaar in de “Barista-modus”

Het apparaat is in de fabriek op "Barista-modus" ingesteld. Daardoor kuren met de beiden navigatietoetsen nog meer waarden worden ingesteld. De "Barista-modus" kan ook worden uitgeschakeld. "Menu-instellen" op pagina 140

De fabrieksinstellungen zijn in het display oranje gemarkeerd. De actueel geselecteerde instellenen hebben een verlichte darübergrond.

Koffiesterkte aanpassen of koffiemaling selecteren

Er is een koffiedrank geselecteerd.

1. Toets indrukken.
2. Met de draaiknop de koffiesterkte instellen of gemalen koffie selectoren.
3. Om te bevestigend de toets of de draaiknop indrukken.

aromaDouble Shot-functie

Hoe langer het koffiezetten duurt, des te
meer bittere stoffen en ongewenste
aroma's vrijkomen. Dit heeft een
negatieve invloed op de smaak en
verteerbaarheid van de koffie.Voor
extra sterke koffie beschikt de machine
aarom over een speciale
aromaDouble Shot-functionie. Nadat de
helft van de koffie is gezet, worden er
opnieuw koffiebonen gemalen en
bereid, zodat alleen de lekkere en
maagvriendelijkde aroma's vrijkomen.

Aanwijzing: De functie aromaDouble Shot kan voor alle koffiedranken worden geselecteerd, behalve voor:

dranken met eenkleine koffie-inhoud, bijv. Ristretto
- kleine koffie-inhoud bijv. bij instelling "Koffie verkeerd" 200 ml met 90% melkaandeel (koffiepercentage 10%
Bereiding met gemalen koffie
Afgithe dubbele kopjes

Mengverholding melk/koffie aanpassen

Er is een koffiedrank met melk geselecteerd.

1. Toets milk indrukken.
2. Met de draaiknop het melkaandeel in % instellen.

Voorbeeld: bij een ingestelde waarde van 30% wordt 30% melk en 70% koffie afgegeven.

1. Om te bevestigen de toets milk of de draaiknop indrukken.

Maat kopje selecteren

Er is een drank geselecteerd.

1. Toets ml indrukken. De Vooringestelde inhoud verschilt afhankelijk van de soort drank.
2. Met de draaiknop de gewenste inhoud in ml-stappen aanpassen.
3. Om te bevestigen de toets ml of de draaiknop indrukken.

Aanwijzingen

Bij Ristretto kan de inhoud nicht worden veranderd.
- De afgegeben vulhoeveelheid kan variieren afhankelijk van de melkkwaliteit.

Twee kopjes tegelijk bereiden

Er is een koffiedrank of een koffiedrank met melk geselecteerd.

1.Toetsindrukken.
2. Twee voorverwarmde kopjes links en rechts onder het uitloopsystemeplaatsen.
3. Druk op de draaiknop om de drankbereiding te starten.

De geselechte drank worden toebereid en stroomt cervolgens in de beiden kopjes.

Aanwijzingen

De drank wordt in twee stappen (twee maalprocessen) bereid. Wacht tot het proces volledig is afgesloten.

nI Apparaat bedienen

Bij de keuze is de aromaDouble Shot-functie nicht möglich.

Dranktemperatuur aanpassen

Alleen beschikbaar in de "Barista-modus" "Menu-installingen" op pagina 140

Er is een willekeurige drank geselecteerd.

1. Met de linker navigatietoets de temperatuurinstelling oproepen.
2. Met de draaiknop de gewenste temperatuur instellen.
3. Om te bevestigen de linker navigatietoets of de draaiknop indrukken.

aromalntense instellen

Alleen beschikbaar in de "Barista-modus" "Menu-installingen" op pagina 140

De smaakintensiteit voor een koffiedrank kan door de instelling van aromalntense individuel worden aangepast. De selectie heeft bij bereiding met melk geen invloed op de warme melk of het melkschuim.

Er is een koffiedrank geselecteerd.

1. Met de rechter navigatietoets het menu oproepen.
2. Met de draaiknop de gewenste instelling uitvoeren.
3. Om te bevestigen de rechter navigatietoets of de draaiknop indrukken.

Instellen van de maalfijnheid

Dit apparaat heeft een instelbaar maalwerk. Hiermee kan de maalfijnheid van de koffie individuel worden veranderd.

Waarschuwing Risico van letsel!

Grijp Niet in de maler.

Attentie!

Het apparaat kan beschadigd worden! De maalfijnheid uitsluitend wijzigen bij lopend maalwerk!

Bij lopend maalwerk de maalgraad met de draaiknop [15], [19] instellen.

Fijne maalfijnheid: gegen de klok in draaien. (Afb. a)
Grovere maalfijnheid: met de klok mee draaien. (Afb. b)

Aanwijzingen

• De neue instelling is pas merkbaar vanaf de tweede kop koffie.
  Stel bij donker gebrande bonen een fijnere, en bij Lichtere bonen een grovere maalfijnheid in.

Kopjeswarmer

Attentie!

De kopjeswarmer wordt erg heet!

De volautomatische expressomachine beschicht over een kopjeswarmer 11. Als de kopjeswarmer ingeschakeld is,brandt de LED-indicatie 12 kopjeswarmer.

Tip: Voor een optimale verwarming de kopjes met de bodem op de kopjeswarmer plaatsen.

Aanwijzing: Deze functie kan in de "Menu-installingen" worden in- enuitgeschakeld. "Menu-installingen" op pagina 140

Personalising

In het menu Personalisering{kunnen gebruikersprofielen worden aangemaaakt. In de gebruikersprofielen{kunnen individuèle dranken onder eigena namen worden opgeslagen.

Gebruikersprofil aanmaken

1. De toets indrukken, het menu verschijnt.
2. Met de draaiknop een neueu profiel selectoren.
3. De rechter navigatietoets indrukken om de selectie te bevestigen. De gebruikersnaam kan worden ingevoerd.
4. Selecteer met de draaiknop de gewenste letters. De draaiknop indrukken om de letters te bevestigen.

De letter wordt opgeslagen.

Als de gebruikersnaam volledig is ingevoerd:
5. De rechtter navigatietoets indrukken om de gebruikersnaam op te slaan.
6. Met de draaiknop een awhile dergrundbeeld selecteren.
7. De rechter navigatietoets indrukken om de selectie te bevestigen.
8. Met de draaiknop "Standaardmodus" of "Barista-modus" selecteren.
9. De rechtter navigatietoets indrukken om de selectie te bevestigen. De vraag voor de selectie verschijnt.
10. De rechter navigatietoets nogmaals indrukken om het profiel op te slaan. Het scherm met het gebruikersprofiel verschijnt.

Voor de aangemaakte gebruiker kan direct daarna een individuele drank worden opgeslagen.

Individuale dranken opslaan:

1. De draaiknop indrukken. "Dranken bewerken" verschijnt.

2. De rechter navigatietoets indrukken om de drank op te slaan.

3. Selecteer met de draaiknop degewenste drank.
   De geselechte drank kan op de personlijke voorkeur worden ingesteld.
   "Drankinstellingen aanpassen" op pagina 136
4. De draaiknop indrukken. Er verschijnt een oproep om de selectie te bevestigen.
5. De rechter navigatietoets indrukken om de selectie te bevestigen.
6. Toets indrukken. De instellingen zijn afgerond. Het apparaat is wee maar voor gebruik.

Aanwijzing: In een profiel{kunnen tot en met 10 eigen dranken worden opgeslagen.

Gebruikersprofil bewerken of wissen

1. De toets indrukken, het menu verschijnt.
2. Met de draaiknop het gewenste profiel kiezen.
3. De linker navigatietoets indrukken om het profiel te wissen. - of - De rechter navigatietoets indrukken om deinstallingen in het profiel te bewerken.

De instellingen in het profiel konnen op de beschreiben wijze worden veranderd. "Gebruikersprofil aanmaken" op pagina 139

1. Toets indrukken.
   Het apparaat is wee maar voor gebruik.

Individuele dranken opslaan:

Een actueel bereide drank kan met de individuele instellingen, direct in een新产品 of aanwezig profiel worden opgeslagen.

1. De toets ten minste 5 seconden ingedrukt houden.

Als er nog geen profiel is opgeslagen, verschijnt direct een neueuw profiel.

1. Indien er al profielen zich opgeslagen en als de individuelle drank in een新产品 profiel要去 worden opgeslagen, dan met de draaiknop en新产品 profiel selecteren.

2. of -

Indien de individuelle drank in een bestaand profiel要去 worden opgeslagen, met de draaiknop het gewenste profiel selecteren.

1. De draaiknop indrukken om de selectie te bevestigen.

Wanner een neueu profiel worden aangemaakt, de naam invoeren en een achtergrundbeeld kiezen. De invoer bevestigen.

Als er al een profiel aanwezig is, dit selectoren en de drank opslaan.

1. Toets indrukken.

Het apparaat is weeer klaar voor gebruik.

Aanwijzing: Om het menu automatisch te verlaten, onder "Gebruikersprofielen"

• "Profielen automatisch verlaten"\ instellen. "Menu-installingen"\ op pagina 140

Kinderslot

Om kinderen gegen verbrandingen te beschemmen, kan de machine worden geblokkeerd.

Kinderslot activeren

De toetsmilk ten minste 4 seconden ingedrukt houden.

Op het display verschijnt

,Kinderbeveiling geactiveerd".

Nu is er geen bediening meer möglichk.

Kinderslot deactiveren

De toetsmilk ten minste 4 seconden ingedrukt houden.

Op het display verschijnt

,Kinderbeveiliging gedeactiveerd".

De machine kan wee als gebruikelijk worden bediend.

Menu-installingen

Het menu is bedoeld voor het individuel wijzigen van instellen, het oproepen van informatie en het starten van een programma.

Installingen veranderen

1. De toets / i ten minste 5 seconden ingedrukt houden om het "Menu" te openen.

Op het display verschijnen de verschillende instelmogelijkheden.

1. Met de draaiknop de gewenste instelling selecteren.

De actuèle instelling worden op het display met een kleur gemarkeerd.

1. De navigatietoets onder "Selecteren" indrukken.

2. Met de draaiknop de instelling veranderen.

3. De navigatietoets onder "Bevestigen" indrukken. De instelling is opgeslagen.
4. De toets / indrukken om het "Menu" te verlaten.

Op het display verschijnt de drankselectie.

• Door het indrukken van de navigatietoets onder "annuleren" kan het instellen worden afgebrozen.
  Door de toets 念 /i in te drukken, kan het menu op elk gewenst moment worden verlaten.
• Als ca. 2 minutes geen invoer heeftplaatsgevonden, worden het menu automatisch gesloten en worden deinstallingen Niet opgeslagen.

De volgende instellenen zijn beschikbaar:

Aanwijzingen

• Door het indrukken van de navigatietoets onder "Terug" kan in het vorigeiveau worden gewisseld.

Instellingen Mogelijkestinstillingen Toelichting
Taal Verschillende talen Instelling van de taal waarin de displayteksten worden weergegeven.
Waterhardheid 1 (zacht)2 (gemiddeld)3 (hard)4 (zeer hard)Onthardingsystem	Instelling op deplaatselijke waterhardheid.De vooraf ingestelde waterhardheid is niveau 4(zeer hard). De waterhardheid kan bij uw water-leidingbedrijf worden opgevraagd.De juiste instelling van de waterhardheid is vanbelang, opdat het apparaatijdig meldt, dat hetmoet worden ontkalkt.Stel "Onthardingsystem" in als er in het huiseen wateronthardingsinrichting is geinstalleerd.
Uitschakelen na 15 minutentot en met zich3 eerie	Instelling van de tijdsperiode waarna demachine na de LASTe drankbereiding automatiskisch worden uitgeschakeld.De vooraf ingestelderijk is 30 minutes.
Helderheid display Stand 1 tot en met stand 10Standaardinstelling 7	Instelling van dehelderheid van het display.
Bedieningsmodus StandaardmodusBarista-modus	Bij deinstalling "Barista-modus" kan in het dis-play directdoor het indrukken van de linker navigatie-toets de temperatuur worden ingesteld.dooreh indrukken van de rechtter navigatie-toets kan aromaltense (zetsnelheid) in 3standen worden ingesteld.
Drankinfo Weergave van het aantal dranken dat sinds de ingebruikname is bereid. De tellerooapt om technische redenen Niet precies „op het kopje af".
Fabrieksinstelling Apparaat terugzetten maar defabrieksinstelleningen	Terugzetten van alle eigen instelleningen op de uit-leveringstoestand.

Demomodus ▪ Aan	■uit	Alleen voor presentatiedoeleinden. De instelling "uit"要去 voor de normale werkig+zijn geactieerd. De instelling is alleen in de eerste 3 minuten na het inschakelen van het apparaat möglichk.
Drankinstellenen
Espresso-/koffie-temperatuur*	■88 °C	Instelling van de temperatuur voor koffiedran-ken.
	■90 °C	De instelling geldt voor alle soorten bereiding.
	■92 °C	Geldt alleen voor de "Standaardmodus"-in de "Barista-modus" direct instelbaar via de drank-keuze.→"Drankinstellenen aanpassen" op pagina 136
* Temperatuur bij bereiding kan afwijken bij meting in het kopje	■94 °C
	■95 °C
	■96 °C
Volgorde kofie/melk	■eerst melk	Instelling of eerst melk of koffie worden gezet en getapt. (Cappuccino)
	■eerst koffie
Gebruikersprofielen	Profielen automatisch ver-laten	Instelling of het gebruikersprofiel automatisch worden verlaten of gewist.
	■Alle profielen wissen
Kopjeswarmer ▪ Aan		Als de kopjeswarmer is ingeschakeld, brandt de LED kopjeswarmer.
	■uit
Bonenreservoir Instelling, welk bonenreservoir automatisch actief is.Met de keuzetoetsen "Bonenreservoir" kan voor elke bereiding het bonenres-voor direct worden geselecteerd.
	■Standaardreservoir rechts Na elke drankbereiding springt het apparaat automatisch terug op het rechter bonenres-voor.
	■Standaardreservoir links Na elke drankbereiding springt het apparaat automatisch terug op het linker bonenresvoir.
	■Laatst geselecteerde bonenreservoir	Het apparaat onthoudt het LAST geselecteerde bonenreservoir.
	■Reservoir met drank opslaan	Het apparaat onthoudt het LAST geselecteerde bonenreservoir en de LAST ingestelde drank.

Programma "Waterfilter" of "Vorstbeveiliging" starten

1. De toets / i kort indrukken.
2. Met de draaiknop kan het programme "Waterfilter" of "Vorstbeveiliging" worden geselecteerd. De actuele instelling wordt op het display gemarkeerd.

Aanwijzing: Met de draaiknop kan ook een serviceprogramma worden geselecteerd. "Serviceprogramma's" op pagina 146

Waterfilter

Een waterfilter vermindert de kalkafzettingen, reduceert de verontreinigingen in het water en verbetert de koffiesmaak. Waterfilters

zijn verkrijgbaar in de handel of via de servicedienst. "Toebehoren" op pagina 130

Waterfilter aanbrengen of verrangen: Voordat u een neue waterfilter kunt gebruiken, dient u het filter te spoelen.

1. In de menu-installingen "Waterfilter" selectoren.
2. Met de navigatietoets "inzetten" of "ervangen" selecteren.
3. Druk het waterfilter met behulp van het maatschepje stevig in de lege watertank vast.

1. De watertank tot de markings "max" met water vullen.
2. Plaats een kom met een capacititeit van min. 1,0 I onder de uitloop en bevestig dit. Er stroomt water door het filter. Het filter worden gespoeld.
3. Vervolgens de tank legen. Het apparaat is wee klaar voor gebruik.

Aanwijzingen

• Door het spoelen van het filter werden automatisch het interval voor de indicateie voor de filterwissel geactiveerd. Na dit interval of uiterlijk na 2 maanden is het filter verbruikt. Om hygienische redenen en om vergkalking (en schade aan de machine) te voorkomen, dient u het filter te verrangen.

Als de machine langereijd Niet is gebruikt (bijv. tijdens eenvakantie), moet het ingezette filter voor het eerste gebruik van de machine worden gespoeld. Neem hiervoor een kopie heet water af.

Waterfilter wegemen

Wanneer geen neuew waterfilter is geplaatst, moet de functie "Waterfilter" worden uitgeschakeld.

1. In de menu-installingen "Waterfilter" selectoren
2. Deinstelling "verwijdersen" selectoren en bevestigen.
3. Het waterfilter uit de watertank nemen
4. Plaat de watertank wee terug. Het apparaat is weer klaar voor gebruik.

Vorstbeveiling

Een serviceprogramma om beschadiging door vorstijdens transport en opslag te voorkomen. Het apparaat worden hierbij volledig geleegd. Het apparaat要去 waar voor gebruik zichin.

1. De draaiknop indrukken om hetprogramma te starten.
2. Leeg het waterreservoir enplaats het werk terug.
3. Het apparataat stoomt uit.
4. De lekschaal leegmaken en het apparaat grondig reinigen. Het apparaat kan nu worden getransporteerd of opgeslagen.

Dagelijks onderhouden reiniging

Wanneruwapparaat goed wordt onderhouden en schoongemaaakt blijft het lang goed functioneren.In dit hoofdstuk leest u hoe u het apparaat goed kunt onderhouden en reinigen.

Waarschuwing

Risico van een elektrische schok!

Voor het reinigen de stekkeruit het stopcontact trekken. Het apparaat nicht onderdompelen in water. Geen stoomreiniger gebruiken.

Schoonmaakmiddelen

Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd worden, dient u zich te honden aan de volgende aanwijzingen.

Gebruik

• geen scherpe of schurende reinigingsmiddelen.
• geen reinigingsmiddleslen die alcohol of spiritus bevatten.
• geen harde schuur- en schoonmaaksponsjes.

Aanwijzingen

Nieuwe sponsdoekjes können zouten bevatten. Deze zouten können een roestlaagje op het roestvrij staal veroorzaken. Was/Newe vaatdoekjes voor gebruik grondiguit.

• Verwijder resten van kalk, koffie, melk, reinigings- en ontkalkingsoplossingen algijd onmiddelijk. Onder dergelijkke omstandigheden kan er corrosie optreten.

Attentie!

Niet alle componenten van het apparaat hunnen in de vaatwasser worden gereinigd.

→Afb.5-8

Niet geschikt voor de vaatwasser:

Afdekking uitloopsysteme

Afdekking zetakamer

Zetgroep

Watertank

Aromadeksel

Geschikt voor de vaatwasser

Lekrooster

Lekschaal

max. 60 °C

Koffiedikhouder

Koffiedik.afstrijker, rood

Afdekking zetgroep, rood

Maatlepel

Melksysteem, alle delen

Melkreservoir, alle delen

Apparaat reinigen

1. Veeg de buitenzijde met een zachte, vochtige doek af.
2. Reinig het display met een microvezeldoekeje.
3. Eventuele resten gemalen koffie in de poederschacht met een zacht penseel in de schacht vegen.

Aanwijzingen

• Als het apparaat in koude toestand wordt ingeschakeld of na afname van koffie wordtuitgeschakeld, wordt het apparaat automatisch gespoeld. Zo reinigt het system zichzelf.
• Als het apparaat langerearend Niet is gebruikt (bijv. na eenvakantie), maak het hele apparaat dan grondig schoon, inclusief het melksystemen en de zetgroep.

Reinig de lekschaal en de koffiedikhouser.

Afb. 5

Aanwijzing: De lekschaal en de koffiedikhouser要去en dagelijks worden geleegd en schoongemaakt om afzettingen te voorkomen.

1. Trek de lekschaal en de koffiedikhouder in voorwaartse richting uit het apparaat.
2. Neem het lekrooster eraf.
3. Maak de lekschaal en de koffiedikhouder leeg en reinig deze.
4. Veeg de binnenzijde van het apparaat (houlders van de schalen)uit.

Melkreservoir reinigen

Afb. 7

Aanwijzing: Om hygienische redenen moet het melkreservoir regelmatig worden gereinigd.

1. Demonteer het melkreservoir in de afzonderlijke delen.
2. Alle delen van het melkreservoir reinigen of in de vaatwasser doeon.

Melksystemeinigen

Het melksysteme wird direct na de bereiding van een melkoudende drank automatisch gereinigd met een korte straal stoom.

!Waarschuwing

Gevaar voor verbranding!

Het uitloopsystemeem wordt zeer heet. Het uitloopsystemeem mag na gebruik pas worden aangeraakt wonneer het is afgekoeld.

Afb. 3, Afb. 6

Het melksysteme wekelijks handmatig reinigen, desgewenst ook vaker. Voor een bijzonder grondige reiniging kan het melksysteme aanvullend met water worden gespoeld. "Melksysteme spoelen" op pagina 147

Melksystem eruit nemen:

1. Melkreservoir uithet apparaat verwijderen.
2. Het uitloopsystem in de onderste positie schuiven.
3. De ontgrendeling rechts boven indrukken.
4. De afdekking maar voren klappen en eruit trekken.
5. Het melksystemeem verwijderen en in de afzonderlijke delen demonteren.
6. Reinig de afzonderlijke onderdelen met zeepsop en een zachte doek.
7. Alle delen met helder water spoelen en lien drogen.

Aanwijzingen

Alle delen van het melksysteem hunnen in de vaatwasser worden gereinigd. Loogresten in het melksysteem na het spoelen grondig verwijderen.
Belangrijk: de afdekking van het uitloopsystem is nicht geschikt voor de vaatwasser.

Melksysteem plaatsen:

1. De afzonderlijke delen van het melksystemeem monteren.
2. Het melksysteme in de afdekking plaatsen.
3. Het uitloopsystem in de onderste positie schuiven.

n1 Serviceprogramma's

1. De afdekking onderaan vasthaken en omhoog zwenken tot deze vastklikt.

Zetgroep reinigen

Afb.4, Afb.8

Aanvullend bij het automatische reinigingsprogramma dient de zetgroep regelmatig te worden verwijderd en gereinigd.

Attentie!

Maak de zetgroep zonder spoelmiddel schoon en doe hem nicht in de vaatwasser.

Zetgroep eruit nemen:
1. Apparaat uitschakelen.
2. De watertank eruit nemen.
3. De beiden rode vergrendelingsschuivenaar elkaar toe schuiven en de afdekking verwijderen.
4. De koffiedik-afstrijker (rood) en de afdekking zetgroep (rood) eruit nemen, reinigen en afdrogen.
5. De rode vergrendeling boven de zetgroep maar rechts schuiven.
6. Neem de zetgroep er voorzichtig uitten reinig hem grondig onder stromend water.
7. Reinig de binnenkant van de machine grondig met een vochtige doek, verwijder eventuele aanwezigekoffieresten.
8. Laat de zetgroep en de binnenkant van het apparatusdrogen.

Zetgroepplaatsen:

1. De zetgroep in pijlrichting in het apparaat schuiven. De pijl bevindt zich aan de bovenkant van de zetgroep. De zetgroep boven aanzetten, in de geleidingsgrails ophangen en in het apparaat schuiven.

2. De rode vergrendeling boven de zetgroep maar links schuiven.

3. De koffiedik-afstrijker (rood) en de afdekking zetgroep (rood)plaatsen.

4. De afdekking erin zetten en latent vastklikken.
5. De watertank plaatsen.

Serviceprogramma's

Periodiek verschijnt afhankelijk van de waterhardheid en gebruiksintensiteit van het apparaat een van de volgende meldingen op het scherm inplaats van de koffiekeuze:

Melksystemeem spoelen
- Ontkalkingsprogramma dringenduitvoeren
Reinigingsprogramma dringenduitvoeren
calc'nClean programma dringenduitvoeren

De machine要去 onmiddelijk met het desbetreffende programma gereinigd of ontkalkt worden. Naar keuze{kunnen de processen Ontkalken en Reinigen door de functie calc'nCleanworden samengevoegd. Als het serviceprogramma Niet volgens de aanwijzingen worden uitgevoerd, kan de machine beschadigd raken.

De serviceprogramma's können ook op ieder moment zonder oproep in het display worden gestart. De toets / i indrukken, het gewenste programma selecteren en uitvoeren.

Aanwijzingen

Belangrijk: als het apparaat Niet bijtijds worden ontkalkt, verschijnt "Ontkalkingsprogramma nodig. Apparaat spoedig geblokkeerd!". Voer het ontkalken onmiddelijk uit volgens de instructies. Als het apparaat geblokkeerd is, kan het pas na het ontkalken weeer worden bediend.

Let op! Gebruik bij elk serviceprogramma ontkalkings- en reinigingsmiddelen volgens de gebruiksaanwijzing en houd u aan de (desbetreffende) veiligheidsinstructies.
Drink geen vloeistoffen.
- Gebruik voor het ontkalken nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur.
- Gebruik voor het ontkalken en schoonmaken uitsluitend de waarvoor bedoelde tabletten. Deze werden special voor het apparaat ontwikkeld en+kennen via de servicedienst worden gekocht. "Toebehoren" op pagina 130
Die in geen geval ontkalkingstabetten of andere middelen in het poedervak.
- Onderbreek het serviceprogramma in geen geval.
Voor de start van een serviceprogramma de zetgroep verwijderen, reinigen en weer terugzetten. Het melksystem speloen.
Na beeingding van een serviceprogramma het apparaat met een zachte vochtige doek afvegen, om resten van de ontkalkingsoplossing onmiddelijk te verwijdersen. Onder dergelijkke resten kan corrosie worden gezormd.
Nieuwe sponsdoekjes können zouten bevatten. Zouten konnen roest aan het edelstaal veroorzaken. Was de doekjes waarom voor gebruik grondiguit.
Ga bij onderbreking van een serviceprogramma, bijv. door stroomuitval, als volgt te werk: Het apparaat start automatisch een speciale spoeling.
1. De watertank uitspoelen.

1. Vers water zonder koolzuur tot de
   markering "max." vullen en
   bevestigen.
   Het programma start en spoelt het
   apparaat.Duur ca.2 minuten.
2. De lekschaal legen, reinigen en weeer plaatsen.
3. Het melkreservoir legen, reinigen en\ weerplaatsen.
   Het programma is beeindigd. Het\ apparaat is waar maar voor gebruik.
4. De toets /i indrukken om hetprogramma te verlaten.

Melksystemeem spoelen

Het melksysteme wird direct na de bereiding van een melkhoudende drank automatisch gereinigd met een korte straal stoom.

Voor een bijzonder grondige reiniging kan het melksysteme aanvullend met water worden gespoeld.

Duur: ca. 2 minutes

1. De toets / i indrukken, om het menu te openen.
2. Met de draaiknop "Melksysteme spoelen" kiezen.
3. De draaiknop indrukken om hetprogramma te starten.
4. Het melkreservoir legen, reinigen en\ weer aansluten.
5. Plaats een leeg glas onder het uitloopsystem en bevestig dit. Het programme loopt af.
6. Het melkreservoir legen, reinigen en\ weer aansluten.
7. Het glas leegmaken.
   Het programma is beeindigd. Het apparaat is wee klaar voor gebruik.
8. De toets / i indrukken om hetprogramma te verlaten.

Bovendien het melksystemeem regelmatig grondig handmatig reinigen. "Melksystemeem reinigen" op pagina 145

nI Serviceprogramma's

Ontkalken

Duur: ca. 21 minutes

De regel onder in het display geeft aan over hoeveel minutes bijv. de watertank gespoeld en water bijgevuld要去 worden.

1. De toets / i indrukken, om het menu te openen.
2. Met de draaiknop "Ontkalken" selectoren.
3. De draaiknop indrukken om het programme te starten.
   De aanwijzingen in het display begeleiden u door het programma.
4. Maak de lekschaal leeg en plaats\ deze terug.
5. Het melkreservoir legen, reinigen en waar aansluten.
6. Verwijder het waterfilter (indien aanwezig) en bevestig dit.
7. De lege watertank tot de markinging "0,5 I" met lauwwarm water vullen. Daarin 1 ontkalkingstablet TZ80002 oplossen.
8. Plaats een kom met een capaciteit van min. 1,0 I onder het uitloopsystem en bevestig dit.
9. De draaiknop indrukken.
   Hetprogramma loopt af.
   Duur: ca. 19 minutes
   Info: als er te weinig ontkalkingsoplossing in de watertank zit, verschijnt er een overeenkomstige melding. Water zonder koolzuur bijvullen en bevestigen.
10. Spoel het waterreservoir en breng het waterfilter opnieuw aan (indien u dit had verwijderd).
11. Vers water zonder koolzuur tot aan de marketing "max" vullen en de watertank weeplaatsen.
    Hetprogramma loopt af.
    Duur: ca. 2 minutes
12. De kom legen en bevestigen.
13. Maak de lekschaal leeg en plaats\ deze terug.
14. Het melkreservoir legen, reinigen en\ weer aansluten.

Hetprogramma isbeeindigd.Het apparaat isweerklaar voor gebruik.

1. De toets / i indrukken om hetprogramma te verlaten.

Reinigen

Duur: ca. 6 minuten

1. De toets / i indrukken, om het menu te openen.
2. Met de draaiknop "Reinigen" selectoren.
3. De draaiknop indrukken om hetprogramma te starten.
   De aanwijzingen in het display begeleiden u door het programma.
4. Maak de lekschaal leeg en plaats deze terug.
5. Open het poedervak,werp er een reinigingstablet in, sluit het poedervak en bevestig dit.
6. Plaats een kom met een capaciteit van min. 1,0 I onder hetuitloopsystem en bevestig dit.
   Hetprogramma loopt af.
   Duur: ca. 5 minuten
7. De kom legen en bevestigen. Het programma is beeindigd. Het apparaat is wee klaar voor gebruik.
8. De toets / i indrukken om het programma te verlaten.

calc'nClean

Duur: ca. 26 minutes

calc'nClean combineert de afzonderlijke functions "Ontkalken" en "Reinigen". Als de beiden programma's vlak na elkaar要去en worden uitgevoerd, stelt het apparaat automatisch dit serviceprogramma voor.

De regel onder in het display geeft aan over hoeveel minutes bijv. de watertank gespoeld en water bijgevuld要去 worden.

1. De toets / i indrukken, om het menu te openen.
2. Met de draaiknop "calc'nClean" selectoren.
3. De draaiknop indrukken om hetprogramma te starten.

De aanwijzingen in het display begeleiden u door het programma.

1. Maak de lekschaal leeg en plaats deze terug.
2. Het melkreservoir legen, reinigen en\ weer aansluiten.
3. Open het poedervak,werp er een reinigingstablet in, sluit het poedervak en bevestig dit.
4. Verwijder het waterfilter (indien aanwezig) en bevestig dit.
5. De lege watertank tot de markinging "0,5 I" met lauwwarm water vullen. Daarin 1 ontkalkingstablet TZ80002 oplossen.
6. Plaats een kom met een capaciteit van min. 1,0 I onder het uitloopsystem en bevestig dit.

Hetprogramma loopt af.

Duur: ca. 19 minutes

Info: als er te weinig ontkalkingsoplossing in de watertank zit, verschijnt er een overeenkomstige melding. Water zonder koolzuur bijvullen en bevestigen.

1. Spoel het waterreservoir en breng het waterfilter opnieuw aan (indien u dit had verwijderd).
2. Vers water zonder koolzuur tot aan de marketing "max" vullen en de watertank waarplaatsen.

Hetprogramma loopt af.

Duur: ca. 7 minuten

1. De kom legen en bevestigen.
2. Maak de lekschaal leeg en plaats\ deze terug.
3. Het melkreservoir legen, reinigen en\ weer aansluten.

Hetprogramma isbeeindigd.Het apparaat isweerklaar voor gebruik.

1. De toets / i indrukken om hetprogramma te verlaten.

Wat te doeen bij storingen?

Storingen worden vaak veroorzaakt door eenkleinigheid.Probeer voordat u contact opneemt met de servicedienst de storing zelf op te losesen met behulp van de tabel.

Lees de veiligheidsaanwijzingen aan het begin van deze handleiding.

Storingstabel

Probleem Oorzaak Oplossing
Sterk wisselende koffie- of melkschuimkwaliteit.	De machine is verkalkt. Het apparaat conform de gebruiksaan-wijzing ontkalken.
Er kan geen heet water worden afgenomen.	Het melksysteme of de opname van het melksysteme is veront-reinigd.	Het melksysteme of de opname reini-gen. → "Melksystem reinigen" op pagina 145
Onvoldoende of geen melk-schuim.	Het melksysteem of de opname van het melksysteem is veront-reinigd.	Het melksysteem of de opname reini-gen. → "Melksysteem reinigen" op pagina 145
	Melk Niet geschikt. Gebruik geen gekooke te melk. Bij voor- keur koude melk met een vetgehalte van minstens 1,5% gebruiken.
	Het apparaat is verkalkt. Het apparaat conform de instructies ontkalien.
Het melksysteem zuigt geen melk aan.	Het melksystem is Niet juist in elkaar gezet.	Alle delen correct in elkaar zetten. → Afb. 3
	Verkeerde volgorde aanslui- ting melkreservoir en melksystem.	Eerst het melksystem in het uit- loopsystem aansluiten en verrolgens het melkreservoir.
De persoonlijk ingestelde vul- hoeveelheid worden Niet bereikt, de koffie druppelt alleen maar of stroomt hebemaal Niet meer.	De maalfijnheid is te fjn. De gemalen koffie is te fjn.	Stel de maalfijnheid grover in. Grover gemalen koffie gebruiken.
	Het apparaat is sterk verkalkt. Het apparaat conform de instructies ontkalien.
	Er zit lucht in het waterfilter. Dompel het waterfilter zo lang onder in water tot er geen luchtbellenmeer ont- snappen. Breng het filter hierna weeer aan.
Er stroomt allen water, geen koffie.	Een leeg bonenreservoir worden niet door het apparaat herkend.	Koffiebonen vullen Aanwijzing: het apparaat stelt zich bij de volgende bereidingen op de koffie- bonen in.
	De koffieschacht op de zet- groep is verstopt.	Zetgroep reinigen → "Zetgroep reinigen" op pagina 146
Het apparaat reageert Niet meer.	Storing in het apparaat. Toets on/off10 seconden ingedrukt houden.
Koffie heeft geen "crème" (schuimlaag).	Koffiesoort Niet geschikt. Gebruik een koffiesoort met een hoger percentage robustabonen.
	De bonen+zijn Nieteer brand- vers.	Verse bonen gebruiken.
	De maalfijnheid is Niet afge- stemd op de koffiebonen.	De maalfijnheid fjirner instellen.
De koffie is te "zuur". De maalgraad is te grof inge- steld of de gemalen koffie is te grof.	Stel de maalgraad fjirner in of gebruik fjirner gemalen koffie.
	Koffiesoort Niet geschikt. Gebruik een donkerder gebrande soort.

De koffie is te "bitter". De maalfijnheid is te fijn ingesteeld of de voorgemalen koffieis te fijnkorreliq.		Stel de maalfijnheid grover in ofgebruik grover gemalen koffie.
		Koffiesoort nicht geschikt. Andere koffiesoort gebruiken.
De koffie smaakt „verbrand". Te hoge bereidingstempoataur		Temperatuur verlagen.→"Drankinstellingen aanpassen"op pagina 136
		De maalfijnheid is te fijn ingestreld of de voorgemalen koffieis te fijnkorreliq.	Stel de maalfijnheid grover in ofgebruik grover gemalen koffie.
		Koffiesoort nicht geschicht. Andere koffiesoort gebruiken.
Het waterfilter blijft Niet vastzitten in de watertank.	Het waterfilter is nicht correctbevestigd.	Dompel het waterfilter zo lang onder inwater tot er geen luchtbellenmeer ont-snappen. Breng het filter hierna weeeraan.Druk het waterfilter stevig enrecht inde tankaansluiting.
Het koffiedik is Niet compact ente nat.	De maalfijnheid is te fijn of te grof ingesteld, of er is Niet genoeg gemalen koffiegebruikt.	Stel de maalfijnheid grover of fijner inof gebruik 2 afgestreken maatlepelsgemalen koffie.
Lekwater op binnenzijde apparaatbodem bij verwijdderde lek-shaal.	Lekschaal te vroeg verwijderd.	Lekschaal pas enkele seconden na delaatste drankbereiding wegemen.
De lekschaal kan Niet worden verwijderd.	De koffiedikhouser is zeer vol.De koffiedik- afstrijker klemt.	Binnenruimte van de zetgroep reini-gen. →"Zetgroep reinigen"op pagina 146Koffiedik-afstrijker correct inzetten.
Het uitloopsystem kan Niet worden gemonteerd of gedemonteerd.	Verkeerde volgorde Eerst het uitloopsystem (metmelksystem) aanslutenervolgenshemelkreservoir of bij demontageeerst het melksystem verwijderen dan het uitloopsystem.
Displaymeling "Bonenreservoir vullen". Ondanks bevuldbonenreservoir [14] of hetmaalwerk maalt geen koffiebo-nen.	De bonen vallen Niet in hetmaalwerk (te vette bonen).	Licht gegen het bonenreservoir tikken.Eventueel een ander soort koffiegebruiken. Maak het bonenreservoirleeg en veeg dit schoon met een drogedoek.
Display-indicatie: "Lekschailegen" ondanks lege lekschaal-wat moet u doeon?	Bij een uitgeschakeld apparaatwordt het legen Niet herkend.	Schakel het apparaat in, verwijder delekschaal en plaats deze terug.
	De lekschaal is verontreinigd. Reinig de lekschaal grondig.

nI Wat te doein bij storingen?

Displayweergave "Water zon- der koolzuur bijvullen" of "Fil- ter verwijderen"	Waterreservoir is onjuist aange- bracht.	Breng de watertank juist aan.
	Koolzuurhoudend water in de watertank.	Vul de watertank met schoon leiding- water.
	Vlotter in de watertank zit vast. Watertank verwijderen en grondig rei- nigen.
	Nieuw waterfilter Niet volgens de gebruiksaanwijzing gespoeld.	Spoel het waterfilter volgens de gebruiksaanwijzing en neem het in gebruik.
	Er zit lucht in het waterfilter. Dompel het waterfilter zo lang onder in water tot er geen luchtbellen meer ont- snappen. Breng het filter hierna waar aan.
	Waterfilter oud. Plaats een新模式 waterfilter.
Displaymelding "Zetgroep reini- gen"	Verontreinigde zetgroep. Zetgroep reinigen
	Te veel gemalen koffie in de zetgroep.	Zetgroep reinigen Gebruik maximaal 2 afgestreten maatlepels gemalen kof- fie.
	Het mechanisme van de zet- groep beweegt stroef.	Zetgroep reinigen → "Dagelijks onderhoud en reiniging" op pagina 144
Bel de hotline als u de problemen nicht=kunt verhelpen! De telefoonnummers staan op de letzste pagina's van de handleiding.

Servicedienst

Technische gegevens

Elektrische aansluiting (spanning - frequentie) 220-240 V ~, 50 / 60 Hz

Aansluitwaarde 1500 W

Maximaler pompdruk, statisch 19 bar

Maximale capaciteit waterreservoir (zonder filter) 2,3 l

Maximale capaciteit rechtter/linker bonenreservoir ≈ 200/235 g

Lente netsnoer 100 cm

Afmetingen (H x B x D) 38,5 x 30,1 x 47,0 cm

Gewicht, leeg 10-12 kg

Type maalwerk Keramisch

E-summernFD-nummer

Geefijdens het telefoongesprek algid het volledige productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodate wij u goed van dienst+kennen. U vindt de nummers op het typeplaatje 9. ( Afb.2

Om nicht te lang te hoeven zoeken wanneer u de servicedienst nodig heeft, kurz u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr.

FD-nr.

Servicedienst

De contactgegevens voor de servicededienst van alle landen vindt u op de LASTE pagina van deze handleiding.

Garantievoorwaarden

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop.

De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graagmeer informatie. Om aanspraak te makes op de garantie heeft u.altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

Service-Hotlines

BSH Huishoudapparaten B.V.

Taunusavenue 36

2132 LS Hoofddorp

Storingsmelding

Tel. [phone]

Fax:[phone]

mailto:siemens-contactcenter@

bshg.com

Onderdelenverkoop:

Tel:[phone]

Fax:[phone]

mailto:[e-mail]

Gefabriceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
