Producttype	Plasma-tv
Merk	Panasonic
Model	TYST65PV500
Schermformaat	65 inch (ongeveer 165 cm diagonaal)
Afmetingen met voet (ong.)	1500 mm (B) x 900 mm (H) x 400 mm (D)
Gewicht met voet (ong.)	40 kg
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	Ongeveer 350 W
Hoofdfuncties	Plasmaweergave, beeld- en geluidsinstellingen, HDMI-aansluitingen, AV-ingangen
Reiniging en onderhoud	Afnemen met een droge doek of licht bevochtigd met neutraal schoonmaakmiddel; vermijd oplosmiddelen, verdunners, huishoudwas
Veiligheid	Installatie door minimaal twee personen; gebruik de meegeleverde valbeveiliging; laat een ruimte van 10 cm aan de zijkanten en 7 cm aan de achterkant voor ventilatie
Meegeleverde onderdelen	Voet, steunpennen, steunstangen, schroeven (M8x20), bouten (M8x60), kabelafdekking, valbanden
Repareerbaarheid	Gebruiksaanwijzing inbegrepen; technische ondersteuning via de verkoper of Panasonic
Gebruikstemperatuur	Niet hoger dan 40 °C omgevingstemperatuur

Veelgestelde vragen - TYST65PV500 PANASONIC

Hoe monteer ik de voet van de tv?

Plaats de basis horizontaal. Steek de steunpennen in de bovenkant van de basis en bevestig ze met de bouten. Lijn vervolgens de pennen uit met de pijltjes aan de achterkant van de tv en bevestig de steunstangen met de meegeleverde schroeven.

Hoe voorkom ik dat de tv omvalt?

Gebruik de meegeleverde valbeveiliging: bevestig de banden aan de voet van de tv en aan de muur of het meubel met de zelftappende of houtschroeven. Zorg ervoor dat u stevig aan een stabiele constructie bevestigt.

Welk product moet ik gebruiken om het scherm en de voet te reinigen?

Afnemen met een droge doek. Bij hardnekkig vuil, gebruik een doek licht bevochtigd met een neutrale zeepoplossing en veeg daarna na met een droge doek. Gebruik nooit oplosmiddelen, verdunners of huishoudwas.

Welke voorzorgsmaatregelen moet ik nemen bij de installatie?

De installatie moet worden uitgevoerd door minimaal twee personen. Plaats de tv op een stabiel, horizontaal oppervlak. Laat een ruimte van 10 cm aan de zijkanten en 7 cm aan de achterkant voor ventilatie. Blokkeer de luchtinlaten en -uitlaten niet.

Hoe beheer ik de kabels na installatie?

Verwijder de spanschroeven van de kabelafdekking en verwijder de afdekking. Sluit de kabels en het netsnoer aan, en gebruik de bevestigingen om ze vast te maken. Plaats de kabelafdekking terug door de lipjes in te steken en de haakjes vast te klikken.

Wat moet ik doen als de voet krom of beschadigd is?

Gebruik de voet niet als hij beschadigd is, omdat dit letsel kan veroorzaken. Neem onmiddellijk contact op met uw verkoper voor vervanging.

Kan ik de tv aan de muur bevestigen?

Het aan de muur bevestigen moet worden overgelaten aan een gekwalificeerde technicus. Gebruik een muurbeugel die geschikt is voor het gewicht en de grootte van de tv. Volg de instructies bij de muurbeugel.

Wat is de aanbevolen maximale omgevingstemperatuur?

De omgevingstemperatuur mag niet hoger zijn dan 40 °C. Onvoldoende ventilatie of te hoge temperatuur kan oververhitting en storingen veroorzaken.

Waar moet ik het netsnoer aansluiten?

Steek de stekker van het netsnoer in een goed bereikbaar stopcontact. Zorg ervoor dat het stopcontact geschikt is voor de spanning (220-240 V).

Hoe kan ik reserveonderdelen krijgen?

Reserveonderdelen (schroeven, kabelafdekking, etc.) zijn verkrijgbaar bij uw Panasonic-dealer. Neem voor reparatie contact op met een erkende service.

GEBRUIKSAANWIJZING TYST65PV500 PANASONIC

De installmentwerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

• Als de vloerstandaard Niet correct worden geinstalleerd, bestaat de kans dat de plasmatelevisie omvalt, hetgeen letsel kan veroorzaken.

Niet installeren op een locatie die het volledige gewicht Niet kan dragen.

• Als de vloerstandaard Niet correct is geinstalleerd, kan de plasmatelevisie omvallen en kan dit resulteren in lichamelijke letsels.

OPGELET

Gebruik geen andere televisies dan die in de catalogus staan aangegeven.

• Als dit nicht gebeurt, bestaat de kans dat het toestel omver valt en beschadigd worden, hetgeen tot verwondingen kan leiden.

Niet op de vloerstandaard gaan staan of deze als opstapje gebruiken. (Kleine kinderen dienen special op dit punt attent gemaatkt te worden.)

• Als het toestel omver valt of door verkeerd gebruik beschadigd worden, kan dit tot verwondingen leiden.

De vloerstandaard nicht gebruiken als deze verbogen, gebarsten of anderszins beschadigd is.

• Als u de vloerstandaard gezrukt wonneer deze beschadigd is, kan deze verder beschadigd raken, hetgeen tot verwondingen kan leiden. Neem zo spoedig möglichk contact op met uw Panasonic dealer.

Op een stabiele, horizontale ondergrund plaatsen.

• Als dit nicht gebeurt, bestaat de kans dat het toestel omver valt en beschadigd worden, hetgeen tot verwondingen kan leiden.

Niet gebruiken opplaatsen met een hoge vochtigkeit.

• Langdurig gebruik onder dergelijke omstandigheden kan kromtrekken en of verrorming voroorzaken. Dit kan tot vermindering van de stevigheid leiden, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot verwondingen kan leiden.

Zorg er voor dat bij het opstellen alle schroeven goed vastgedraaid zichn.

• Als erijdens de montage Niet voldoende op gelet worden om alle schroeven goed vast te draaien, bestaat de kans dat de vloerstandaard Niet stevig genoeg is om de plasmatelevisie te dragen, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot venwondingen kan leiden.

Gebruik de bijgeleverde montage-onderdelen om de plasmatelevisie te bevestigen.

• In het geval van een aardbeving of wanner er kinderen op de vloerstandaard klimmen wanner de plasmatelevisie waarop geplaatst is, bestaat de kans dat tevisie omver valt, hetgeen tot verwondingen kan leiden.

Zorg ervoor dat er minstens twee mensen zijn om de monitor en de vloerstandaard te monteren en te demonteren.

• Als er geen twee extra mensen zich, kan de monitor vallen en kan dit resulteren in lichamelijke letsels.

Laat een ruimte open van tenminste 10 cm aan de bovenlinker-en rechtzerijde en 7 cm aan dechterijde.

Zorg dat de luchtinaatopeningen aan de onderkant en de achterkant van de teileisie niet worden afgedekt, of de luchtuitlaatopeningen aan de bovenkant, om brand te voorkomen.

Aanwijzingen betreffende onderhoud

1) Als de vloerstandaard in direct zonlicht worden geplaatst of naast een warmte bron, kan door het Licht en de hitte verkleuring en/of verrorming ontstaan.
2) Reinigen

Veeg de vloerstandaard schoon met een droge doeck. Als de vloerstandaard zeer vuil is, deze met water waaraan eenkleine hoeveelheid van een neutraal schoonmaakmiddel is toegevoegd reinigen en verwolgens met een droge doeok afvegen.

Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal konnen aantasten.

(Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.)

3) Bevestig geen plakband of etiketten, aangezien de buitenzijde van de vloerstandaard daardoor onherstelbaar vuil kan worden.

Opmerkingen betreffende de opstelling op een vloerstandaard

• Steek de stekker in een gemakkelijk bereikbaar stopcontact.
  Zorg dat er een goede luchtcirculatie rondon de apparatuur is zodat de omgevingstemperatuur altijd beneden 40^ is. Dit om te voorkomen dat de tevisie oververhit raakt met een defect tot gevolg.

Montage-onderdelen (Controleer de onderdelen voordat u de montage begint)

A Schroeven (6) M8 × 20 (met sluitring)	B Bouten (2) M8 × 60 (met sluitring)	C Standstaven (2) Voetsluke (1)
C Beugels (2) Standpinnen	D 2)

De vloerstandaard monteren (bevestig de luidspeker nadat u de plasmatelevisie op de vloerstandaard hebt gemonteerd)

1 Plaats het voetstuk op een vlakke ondergrond.

Om schade aan het voetstuk te voorkomen, raden wij u aan het op een platte vloer of op een standarde teplaatsen.

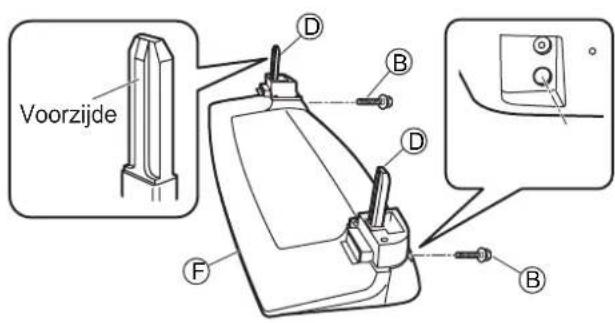

2 Monteer en bevestig de standpinnen.

(1) Stop de twee standpinnen D in de bovenkant van het voetstuk F De standpinnen Debben een voor- en achterkant.
(2) Bevestig de bouten Bstevig op de achterkant van het Foetstuk.

De vloerstandaard bevestigen aan de plasmatelevisie

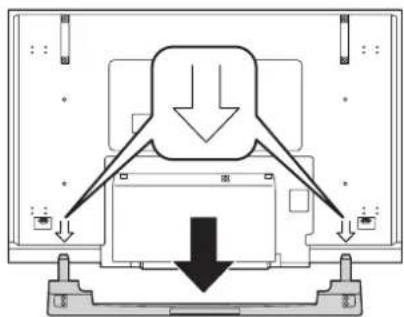

1 Bevestig de plasma plasmatelevisie op de vloerstandaard.

Op de blijckant van de hieronder vermelde locaties waarijpilmarkeringen aangegeven.

Lijn de standpinnen uit op deze pijlen en installer de plasmatelevisie.

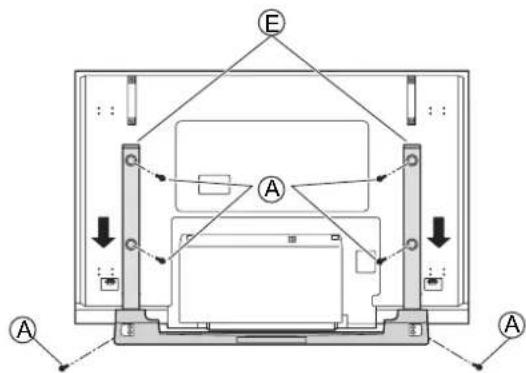

2 Bevestig de standstaven.

(1) Stop de twee standpinnen (E) stevig op de城县 van het (F) vanaf de城县 van de plasmatelevisie en gebruikervolgens de schroeven Am de standstaven. E
(2) Gebruik de vier schroeven A m de standstaven E en de plasmatelevisie stevig te bevestigen.

Aanwijzingen voor het vastmaken van de kabels

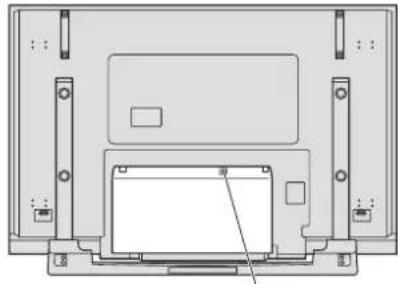

3 Verwijder de bevestigingschroeven van de kabelklep op de plasmatelevisie (gebruikt voor transport)
4 Verwijder de kabelklep van de plasmatelevisie

Duw op de twee haken (rechts en links) op de bovenkant van de klep en trek cervolgens de klep maar voor om deze te verwijderen.

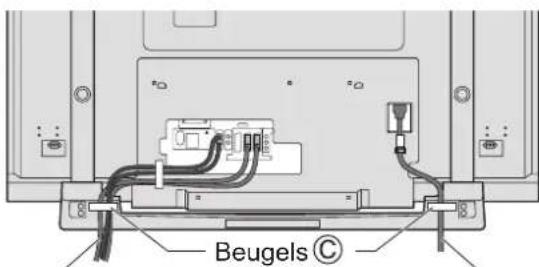

5 Maak de klemmen vast aan de vloerstandaard.

Maak de voetklemmen (crechts en links) vast

6 Sluit de kabel en het netsnoer aan.
7 Gebruik de klemmen om de kabel en het netsnoer vast te leggen.

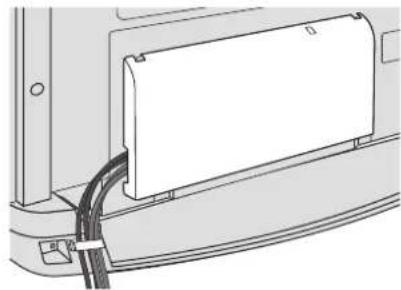

8 Plaats de kabelklep terug op de plasmatelevisie.

Stop de twee clips in de onderkant van de klep en stop verwolgens de twee haken bovenaan in de opening.

De kabelklep bevestigen en verwijderen

Verwijderen Bevestigen

Bevestigsschroeven kabelklep

Kabel Netsnoer

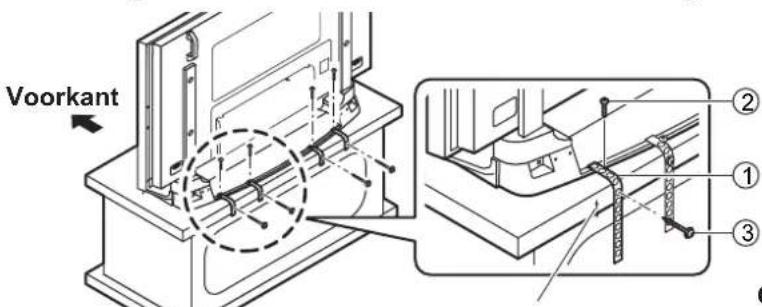

Voorkomen dat de teilevisie omvalt

Onderdelen voor een stabiele opstelling

①

② Kopschroeven

(4) Houtschroevei

4) Montagestrips (4)

Bevestigen aan een TV-standardd Bevestigen aan een muur

Breng de houtschroef in het midden van het materiaal aan.

Opmerking:

Er zijn vier openingsingen in de voet voor de schroeven die de riemen vasthouden.

Opmerkingen:

• Bevestig stevig met los verkrijgbaar montagematerialiaal zoals een touw of ketting van voldoende sterkte aan een muur, wand of pilaar.
• Aan de binnenkant bevestigen op twee locaties aan de linker- en rechterzijde.

De weergegeven afbeelding is alleen bedoeld als informatie en kan een weinig verschillen van het eigenlijke product.
