TYST65PV500 - TELEVISOR PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor de plasma
Marca	Panasonic
Modelo	TYST65PV500
Tamaño de pantalla	65 pulgadas (aproximadamente 165 cm de diagonal)
Dimensiones con soporte (aprox.)	1500 mm (An) x 900 mm (Al) x 400 mm (Pr)
Peso con soporte (aprox.)	40 kg
Alimentación	220-240 V CA, 50/60 Hz
Consumo eléctrico	Aproximadamente 350 W
Funciones principales	Pantalla de plasma, ajustes de imagen y sonido, conectividad HDMI, entradas AV
Limpieza y mantenimiento	Limpiar con un paño seco o ligeramente humedecido con detergente neutro; evitar disolventes, diluyentes, cera doméstica
Seguridad	Instalación por al menos dos personas; utilizar los soportes antivuelco suministrados; dejar un espacio de 10 cm en los lados y 7 cm en la parte trasera para la ventilación
Piezas incluidas	Base, pasadores de soporte, varillas de soporte, tornillos (M8x20), pernos (M8x60), cubrecables, correas antivuelco
Reparabilidad	Manual de instrucciones incluido; asistencia técnica a través del distribuidor o Panasonic
Temperatura de funcionamiento	No superar los 40 °C ambiente

Preguntas frecuentes - TYST65PV500 PANASONIC

¿Cómo ensamblar el pedestal del televisor?

Coloque la base en posición horizontal. Inserte los pasadores de soporte en la cara superior de la base y fíjelos con los pernos. Luego alinee los pasadores con las flechas en la parte trasera del televisor y fije las varillas de soporte con los tornillos suministrados.

¿Cómo evitar que el televisor se caiga?

Utilice los soportes antivuelco suministrados: fije las correas a la base del televisor y a la pared o mueble con los tornillos autorroscantes o para madera. Asegúrese de fijarlos firmemente a una estructura estable.

¿Qué producto usar para limpiar la pantalla y el pie?

Limpie con un paño seco. En caso de suciedad persistente, use un paño ligeramente humedecido con una solución de detergente neutro, luego seque con un paño seco. Nunca use disolventes, diluyentes o cera doméstica.

¿Qué precauciones tomar para la instalación?

La instalación debe ser realizada por al menos dos personas. Coloque el televisor sobre una superficie estable y horizontal. Deje un espacio de 10 cm en los lados y 7 cm en la parte trasera para la ventilación. No bloquee las entradas y salidas de aire.

¿Cómo gestionar los cables después de la instalación?

Retire los tornillos de apriete del cubrecables, luego quite la cubierta. Conecte los cables y el cable de alimentación, luego use las fijaciones para sujetarlos. Vuelva a colocar el cubrecables insertando las lengüetas y luego enganchando los clips.

¿Qué hacer si el pedestal está torcido o dañado?

No use el pedestal si está dañado, ya que podría causar lesiones. Contacte inmediatamente a su distribuidor para obtener un reemplazo.

¿Puedo montar el televisor en la pared?

El montaje en la pared debe ser realizado por un técnico calificado. Use un soporte de pared adecuado al peso y tamaño del televisor. Siga las instrucciones proporcionadas con el soporte.

¿Cuál es la temperatura ambiente máxima recomendada?

La temperatura ambiente no debe superar los 40 °C. Una ventilación insuficiente o una temperatura demasiado alta puede provocar sobrecalentamiento y fallos.

¿Dónde conectar el cable de alimentación?

Enchufe el conector del cable de alimentación en una toma de corriente fácilmente accesible. Asegúrese de que la toma sea compatible con el voltaje (220-240 V).

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto (tornillos, cubrecables, etc.) están disponibles a través de su distribuidor Panasonic. Para cualquier reparación, contacte a un servicio autorizado.

MANUAL DE USUARIO TYST65PV500 PANASONIC

La instalación debe realizarla un的技术icoequalido.
Si no se ha instalado correctamente el teovisor con Pantalla de Plasma,可以更好 y resultar dañada.

No realize la instalacion en un lugar que no pueda soportar toda la energia.
Si no se ha instalado correctamente el tevelor con Pantalla de Plasma,可以使 caerse y resultar dañada.

PRECAUCION

No utilise autres télévisores que los indicados en el catalogo.
- En caso de no ser asi, la unidad能把 caerse y danarse, pudiendo sufir daños personales.

No suba sobre el pedestal o utilizes como escalón.(Se debe tener especial cuidado en el caso de niños微量元素.)

• Si launidad se cae o se dña por el mal uso, pueda sufrir días persolnales.

No utilise el pedestal si está doblado, partido o roto.
- Si utilizes un pedestal roto, pueda dañarseurrentámas y pueda resultarustedañado.Llame a la tiendaonde lo compró,lo antes possible.

Instalese en una superficie estable y horizontal.
- En caso de no ser asi, la unidad能把 caerse y danarse, pudiendo sufir daños personales.

No/utilizar en lugares con alta humedad.
- El uso durante很长时间 en estas conditiones可能导致 que se curve o se deforme. Esto pueda hacer que se debilite y la unidad pueda caerse y danarse, pudiendo sufrir danos personales.

Durante la instalación, asegúrese de averar bien todos los tornillos.
- Si no seiene cuidado que los tornillos no estén bien apretados durante el armado, la instalacion no sera lo suficientemente fuerte como para sostener el televisor con Pantalla de Plasma y pueda caerse y danarse, pudiendo sufrir daños personales.

Utilice las piezas suministradas para evaporar la caía y sostener el televisor con Pantalla de Plasma.
- Si la unidad es golpeada o los niños se suben al pedestal con el teovisor con Pantalla de Plasma instalada, el teovisor con Pantalla de Plasma pueda caerse, pudiendo sufir daños personales.

Se necesitan como minimo dos personas para montar o desmontar la pantalla y el soporte para sueo.
- Si dos personas no estan presentes, el tevisor能把 caerse y occasionar lesiones personales.

Deje un espacio de 10 cm o mas en la parte superior, parte derecha e izquierda, y 7 cm o mas en la parte trasera.

• No tape los agujeros de entrada de aire situados en las partes inferior y trasera del televisor, ni los agujeros de calidad de aire de la parte superior, ya que de lo contrario podra producirse un incendio.

Notas sobre el uso

1) Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefaction, la luz y el calor能把 hacer que pierda color o se deforme.
2) Limpieza

Frote la nuided con un paño seco. Si la unidad está muy sucia, limpie con un paño empapado en agua con unalittle de detergente neutro y frote con un paño seco.No utilise products tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueda dar al revestimiento de la superficie.

(Si utilizes un paño con tratimiento químico, siga las instrucciones queienen con el paño.)
3) No pegue cinta adhesiva o etiquetas ya que pueda ensuciar la superficie del pedestal.

- Notas acerca de la instalacion del pedestal

• Asegürese de conectar la clavija del cable de alimentación a una toma de corriente a la que pueda accederse fácilmente.
• Asegürese de que el aire circule libremente alrededor del equipo aire suficientemente como para mantener la temperatura ambiental por debajo de los 40^ .

En caso contrario, el televisor podria recalentarse y podra producirse un fallo en el funcionaimiento.

Piezas para hacer el montaje (Antes de realizar el montaje, compruebe todas las piezas)

A Tornillos (6) M8 × 20 (con arandela)	B Pernos (2) M8 × 60 (con arandela)	C Varas del soporte (2) Base (1)
C Abrazaderas (2)	D Pasadores del soporte (2)

Montaje del pedestal (Monte el altovoz antes de instalar el televisor en el soporte para suelo)

1 Coloque la base de modo que quede nivelada.

Paraatardaosalabase,colquela sobureuna superfi cie lisa o en un soporte.

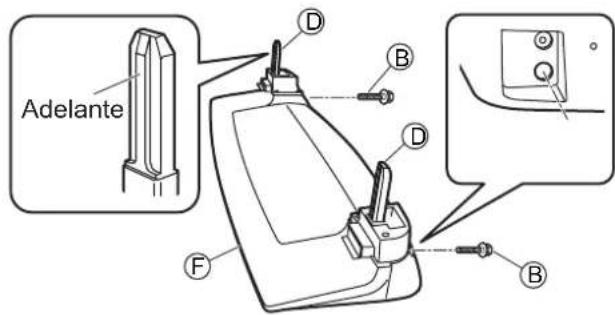

2 Monte y fije los pasadores del soporte.

(1) Inserte los dos pasadores del soporte en la parte superior del la base F
- Los pasadores de soporte ® tienen parte delantera y trasera.

(2) Ajuste fi rmente los pernos Ben la parte.
trasera de la base F

Montaje del pedestal en el televisor

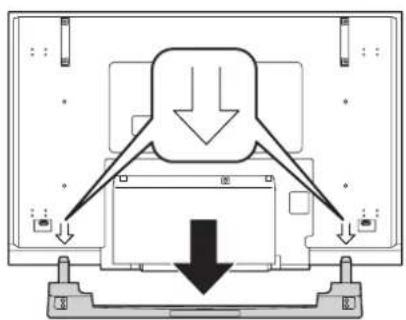

1 Monte el televisor de plasma en el pedestal.

Las partes que se muestran a continuación está marcadas conunas fl echas en la parte posterior del televisor.

Alinee los pasadores del soporte con estas fl echas e instale el televator de plasma.

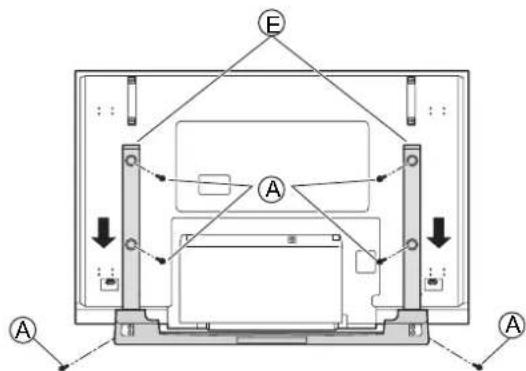

2 Monte las varas del soporte.

(1) Inserte los dos pasadores del soporte en la parte trasera de la base en la parte posterior del televisor de plasma y, a continuacion, utilise los tornillos para fi jar las varas del soporte.
(2) Utilice los quatre tornillos A para fjar las varas del soporte E el televator de plasma.

Instrucciones para la banda de unión

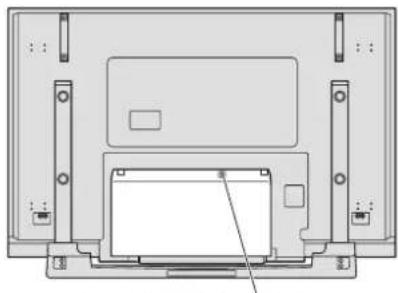

3 Extraiga los tornillos de la cubierta para cables del televator de plasma (utilizada para el transporte).
4 Retire la cubierta para cables del teovisor de plasma.

Presione los dos ganchos (izquierda y referencia) de la cubierta y, a continuacion, tire de la cubierta para extraerla.

5 Monte las abrazaderas en el pedestal.

Monte las abrazaderas del soporte © (derecha e izquierda)

6 Conecte el cable y el cordón de alimentación.

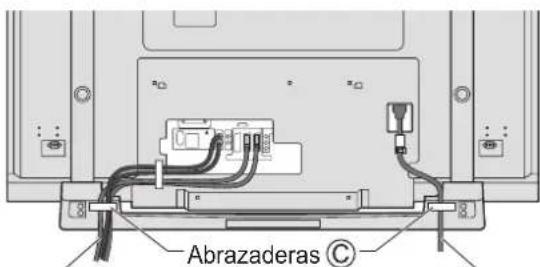

7 Utilice las abrazaderas para sujetar el cable y el cordón electrónico.
8 Vuelva a colocar la cubierta para cables en el televator de plasma.

Inserte los dos cierras en la parte inferior de la cubierta y, a continuación, inserte los ganchos en la parte superior.

Montaje y extracción de la cubierta para cables

Extracción Instalación

Tornillos de la cubierta para cables

Cable
Cordón de alimentación

Para evaporar que el televisor se caiga

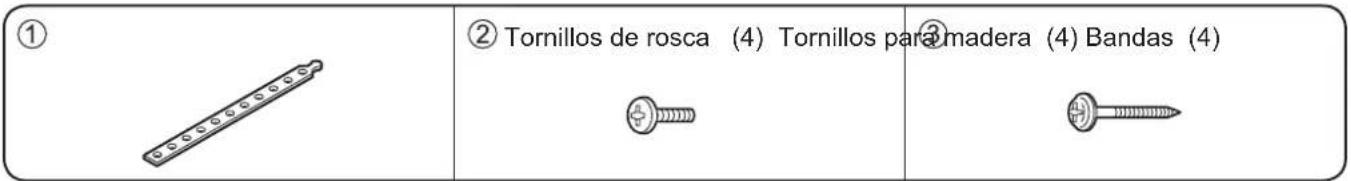

Piezas para impedir la inclinación

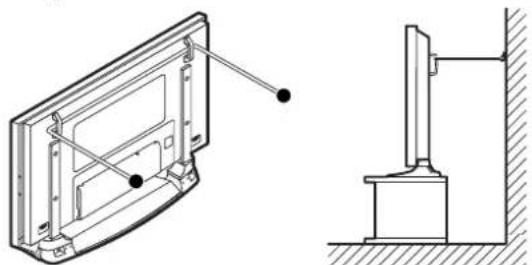

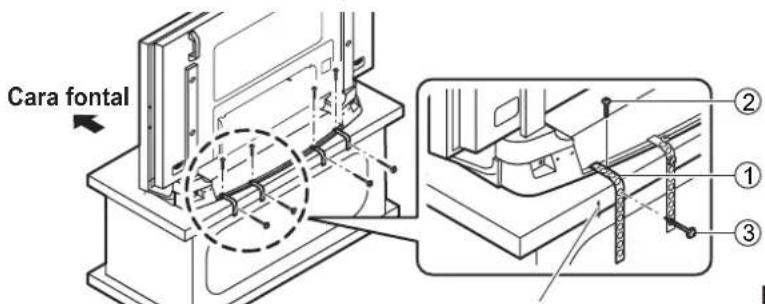

Colocacion en un soporte de TV Colocacion en una pared

Coloque el tornillo de madera en el centro del material.

Notas:

• Colóquela fi rmente en una pared, columna o estructura solida similar, empleando productos obtenidos separamente como, por exemple, cables o cadenas que tengan suf i ciente resistencia.
  Realice la sujection en los dos lados, en la parte izquierda y derecha.

Las imagenes se muestran solo con fines ilustrativos y pueda diferir ligeramente del producto real.
