Produkttyp	Plasma-Fernseher
Marke	Panasonic
Modell	TYST65PV500
Bildschirmgröße	65 Zoll (ca. 165 cm Diagonale)
Abmessungen mit Standfuß (ca.)	1500 mm (B) x 900 mm (H) x 400 mm (T)
Gewicht mit Standfuß (ca.)	40 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Leistungsaufnahme	ca. 350 W
Hauptfunktionen	Plasma-Display, Bild- und Toneinstellungen, HDMI-Anschlüsse, AV-Eingänge
Reinigung und Pflege	Mit einem trockenen oder leicht mit neutralem Reinigungsmittel getränkten Tuch abwischen; Lösungsmittel, Verdünner und Haushaltswachs vermeiden
Sicherheit	Installation von mindestens zwei Personen; verwenden Sie die mitgelieferten Kippschutzvorrichtungen; lassen Sie auf den Seiten 10 cm und hinten 7 cm Platz für die Belüftung
Lieferumfang	Standfuß, Stützstifte, Stützstangen, Schrauben (M8x20), Bolzen (M8x60), Kabelabdeckung, Kippsicherungsbänder
Reparierbarkeit	Bedienungsanleitung enthalten; technische Unterstützung beim Händler oder bei Panasonic
Betriebstemperatur	Umgebungstemperatur 40 °C nicht überschreiten

Häufig gestellte Fragen - TYST65PV500 PANASONIC

Wie montiere ich den Standfuß des Fernsehers?

Legen Sie die Basis waagerecht. Stecken Sie die Stützstifte in die Oberseite der Basis und befestigen Sie sie mit den Bolzen. Richten Sie dann die Stifte an den Pfeilen auf der Rückseite des Fernsehers aus und befestigen Sie die Stützstangen mit den mitgelieferten Schrauben.

Wie verhindere ich, dass der Fernseher umkippt?

Verwenden Sie die mitgelieferten Kippschutzvorrichtungen: Befestigen Sie die Bänder an der Basis des Fernsehers und an der Wand oder am Möbelstück mit selbstschneidenden oder Holzschrauben. Stellen Sie sicher, dass sie fest an einer stabilen Struktur befestigt sind.

Welches Produkt soll ich zur Reinigung des Bildschirms und des Standfußes verwenden?

Wischen Sie mit einem trockenen Tuch. Bei hartnäckigem Schmutz verwenden Sie ein leicht mit einer Lösung aus neutralem Reinigungsmittel getränktes Tuch und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel, Verdünner oder Haushaltswachs.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Die Installation sollte von mindestens zwei Personen durchgeführt werden. Stellen Sie den Fernseher auf eine stabile und waagerechte Oberfläche. Lassen Sie auf den Seiten 10 cm und hinten 7 cm Platz für die Belüftung. Blockieren Sie nicht die Luftein- und -auslässe.

Wie verwalte ich die Kabel nach der Installation?

Entfernen Sie die Befestigungsschrauben der Kabelabdeckung und nehmen Sie die Abdeckung ab. Schließen Sie die Kabel und das Netzkabel an, und befestigen Sie sie mit den Kabelbindern. Setzen Sie die Kabelabdeckung wieder ein, indem Sie die Laschen einführen und die Haken einrasten lassen.

Was tun, wenn der Standfuß verbogen oder beschädigt ist?

Verwenden Sie den Standfuß nicht, wenn er beschädigt ist, da dies zu Verletzungen führen könnte. Kontaktieren Sie sofort Ihren Händler, um einen Ersatz zu erhalten.

Kann ich den Fernseher an der Wand montieren?

Die Wandmontage sollte von einem qualifizierten Techniker durchgeführt werden. Verwenden Sie eine Wandhalterung, die für das Gewicht und die Größe des Fernsehers geeignet ist. Befolgen Sie die mit der Halterung gelieferten Anweisungen.

Was ist die empfohlene maximale Umgebungstemperatur?

Die Umgebungstemperatur sollte 40 °C nicht überschreiten. Unzureichende Belüftung oder zu hohe Temperaturen können zu Überhitzung und Fehlfunktionen führen.

Wo schließe ich das Netzkabel an?

Stecken Sie den Stecker des Netzkabels in eine leicht zugängliche Steckdose. Stellen Sie sicher, dass die Steckdose mit der Spannung (220-240 V) kompatibel ist.

Wie erhalte ich Ersatzteile?

Ersatzteile (Schrauben, Kabelabdeckung usw.) sind bei Ihrem Panasonic-Händler erhältlich. Für Reparaturen wenden Sie sich an einen autorisierten Kundendienst.

BEDIENUNGSANLEITUNG TYST65PV500 PANASONIC

Die Installationarf nur von einem qualifizierten Fachmann ausgefuhrt werden.
- Falls der Sockel nicht richtig installiert ist, kann der Plasmafernseher umfallen und damit Verletzungen verursachen.

Nur an Standorten aufstellen, die für das Gewicht geeignet sind.
- Wenn der Sockel nicht korrekt montiert wird, kann der Plasmafernseher herunterfallen und Personenschäden verursachen.

VORSICHT

Nicht für Fernseher verwenden, die nicht in dieser Anleitung aufgeführst sind.
- Auf einer instabilen Fläche kann das Gerät umfallen und darauf beschädigt werden oder Verletzungen verursachen.

Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonderss für keine Kinder.)
- Beim Umfallen kann das Gerät beschädigt werden und es konnen Verletzungen verursacht werden.
Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.
- Falls der Sockel in thisem Zustand verwendet wird, kann er noch mehr beschädigt werden und damit Verletzungen verursachen. Wenden Sie sich in thisem Fall an das Verkaufsgeschäft.

Auf einer stabilen, ebenen Fläche aufstellen.
- Auf einer instabilen Fläche kann das Gerät umfallen und darauf beschädigt werden oder Verletzungen verursachen.

Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.
- Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und darauf beschädigt werden oder Verletzungen verursachen.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.
- Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für den Plasmafernseher gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es konnen Verletzungen verursacht werden.

Verwenden Sie die Zubehörteile zur Verhinderung des Umstürzens zum Sichern des Breitbild-Plasmafernseher.

• Im Falle von Erschütterungen, eines Erdebbens, etc oder wenn Kinder auf den Sockel klettern, kann der Plasmafernseher umstürzen und Verletzungen verursachen.

Zum Anbringen und Demontieren des Fernseher und des Sockels sind mindestens zwei Personen erforderlich.

• Bei alleiniger Handhabung kann der Fernseher herunterfallen und Personenschäden verursachen.

Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 10 cm und auf der Rückseite ein freier Abstand von mindestens 7 cm vorhanden sein.

• Nicht die Luftseintrittsöffnungen auf der Unterseite oder Rückseite des Fernseher oder die Luftausstrittsöffnungen auf der Oberseite abdecken. Dadurch kann Feuer entstehen.

■ Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder besoin einer Heizung konnen Verformungen und Verfarbungen auftreten.
2) Reinigung

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung konnen Sie das Tuch mit einer verdünnten Reinigungsmittelösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken.

Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann.

(Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs gemeinschaften werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.

■ Hinweise zur Installation des Sockels

• Stellen Sie sicher, dass der Netzstecker an eine leicht zugängliche Steckdose anschlossen wird.
• Sicherstellen, dass die Luft um das Gerät frei zirkulieren kann, damit die Umgebungstemperatur unter 40 Grad C bleibt.

Anderfalls kann sich der Fernseher überhitzen und es konnen Fehlfunktionen auftreten.

Bauteile fur den Zusammenbau (Prufen Sie die Teile vor dem Zusammenbau)

A Schrauben (6) M8 × 20 (mit Unterlegscheibe)	B Schrauben (2) M8 × 60 (mit Unterlegscheibe)	C Stützen (2) Sockel (1)	F
C Klemmen (2) Stifte (2)	D

Zusammenbau des Sockels (Bringen Sie die Lautsprecher nach Montage des Fernsehers auf dem Sockel an)

1 Stellen Sie den Sockel gerade auf.

Um Schaden zu vermeiden, stellen Sie den Sockel auf ebenem Boden oder auf einem Podest auf.

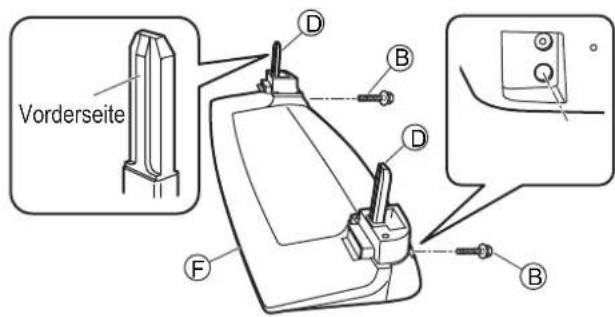

2 Bringen Sie die Stiftte an und sichern Sie sie.

1) Bringen Sie die beiden Stifte offen am Sockel an F

Die Stifte haben Vorder- und Rückseite.

(2) Stecken Sie die Stiftte Best in die Rückseite des Sockels F

Anbringen des Sockels am Fernseher

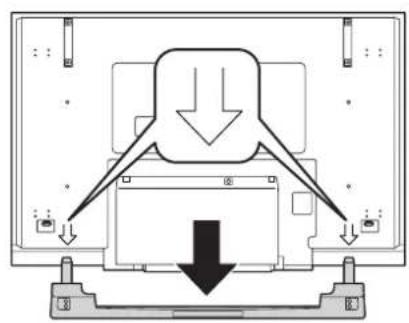

1 Bringen Sie den Plasma fernseher an den Sockel an.

An den unter dargestellen Stellen befinden sich Pfeile auf der Rückseite.

Richten Sie die Stifte ① an diesen Pfeilen aus, und bringen Sie den Plasmafernseher an.

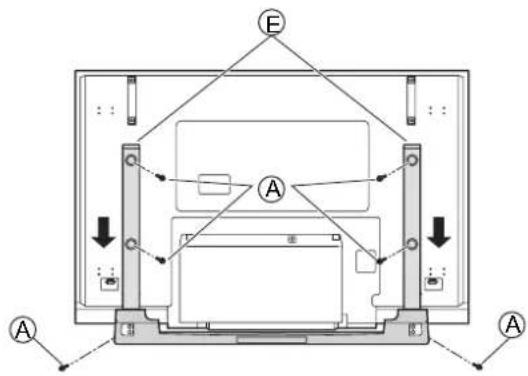

2 Bringen Sie die Stützen an.

(1) Stecken Sie die beiden Stützen auf der Rückseite des Plasmafernseher in den Sockel (Sichern Sie anschließend mit den Schrauben die Stützen (E
(2) Befestigen Sie mit den vier Schrauben die Stützen am Plasma fernseher.

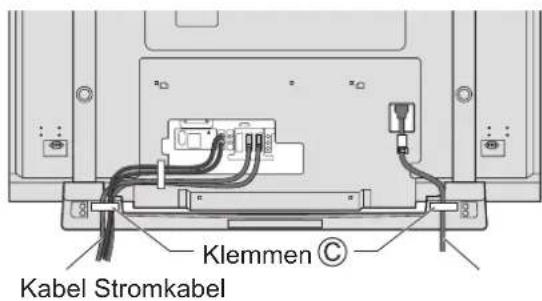

Hinweise zum Bündeln der Kabel

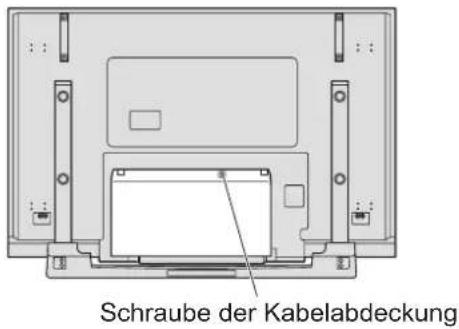

3 Losen Sie die (für den Transport verwendete) Schraube der Kabelabdeckung des Plasmafernsehers.
4 Nehmen Sie die Kabelabdeckung des Plasmafernsehers ab.

Drucken Sie die beiden Haken (links und rechts) der Abdeckung undziehen Sie sie nach vorn,um sie zu entfernen.

5 Bringen Sie die Klemmen am Sockel an.
Bringen Sie die Sockelklemmen (rechts und links).
6 Stellen Sie die Kabel- und Stromverbindungen her.

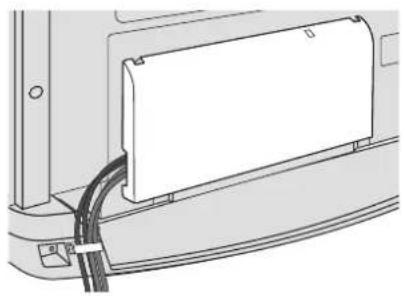

7 Binden Sie Kabel und Stromkabel mit den Klammern.
8 Bringen Sie die Kabelabdeckung wieder am Plasmafernseher an.

Bringen Sie die beiden Clips an der Unterseite der Abdeckung an und schiben Sie dann die oberen Haken ein.

■ Kabelabdeckung anbringen und entfernen

Entferen Anbringen

Sicherung des Plasma fernsehers

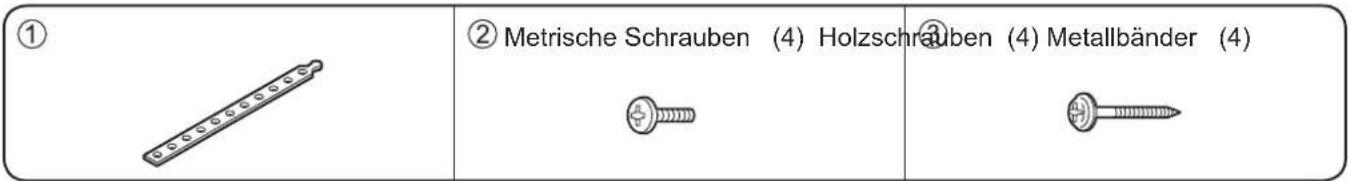

Bauteile zur Sicherung des Gerätes

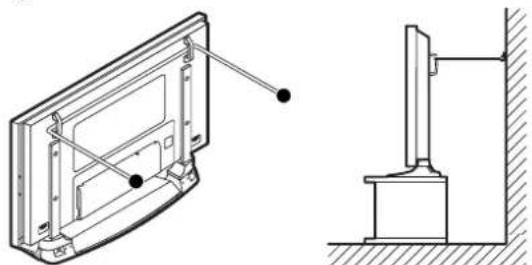

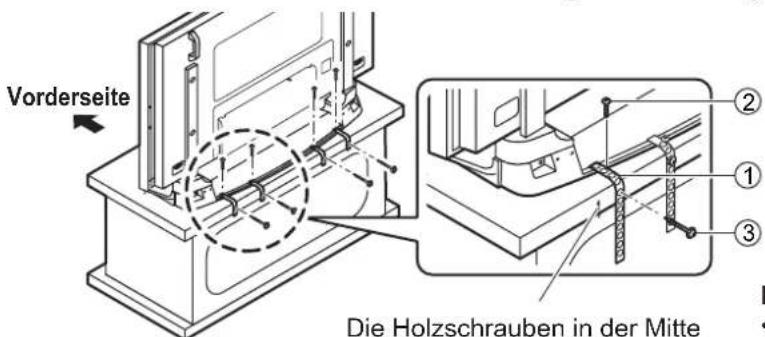

Auf einem Fernsehschrank befestigen Befestigung an einer Wand

Die Holzschauben in der Mitte der Platte anbringen.

Hinweise:

An einer Wand, einem Balken oder ähnlichem stabilen Gegenstand unter Verwendung von im Handel erhältlichen Produktien wie Schnur oder Kette von entsprechender Länge sicher anbringen.
- Auf beiden Seiten sichern, links und rechts.

Die Abbildung dient lediglich der Anschauung und kann vom Aussehen des Produktes abweichen.
