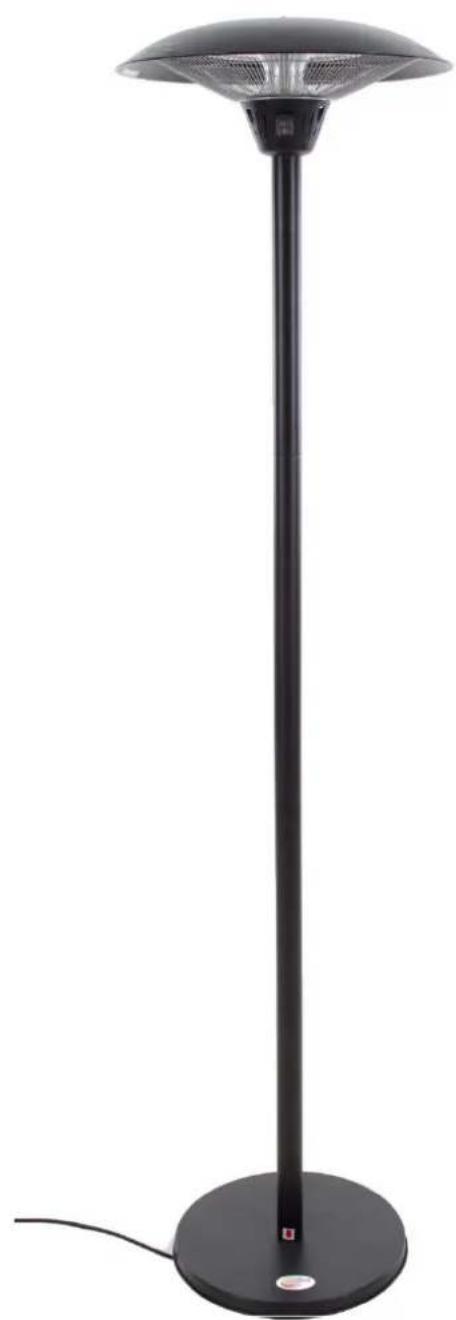

GS15 - Verwarming SunRed - Gratis gebruiksaanwijzing en handleiding

Producttype	Infrarood halogeenverwarming
Merk	SunRed
Model	GS15
Vermogen	2100 W
Voedingsspanning	230 V
Nominale stroom	13 A
Type verwarmingselement	Infrarood halogeen
Levensduur element	5000 uur
Gewicht	10,1 kg
Afmetingen	Bij benadering (zie handleiding)
Materiaal buis	Metaal (staal)
Functies	1 vermogensinstelling (2100 W), aan/uit-schakelaar
Veiligheid	Noodschakelaar tegen omvallen, aarding vereist
Beschermingsgraad	Spatwaterdicht (waterdicht)
Gebruik	Huishoudelijk, buiten of grote open ruimte
Montage	Vereist montage (buizen, voet, kop) met meegeleverde schroeven
Onderhoud	Reinigen met een vochtige doek, niet onderdompelen
Inbegrepen accessoires	Wielen voor verplaatsing

Veelgestelde vragen - GS15 SunRed

Hoe monteer ik de GS15 SunRed verwarming?

Volg de stappen in de handleiding: bevestig de onderste buis aan de voet, leid de kabel door, verbind de middelste en bovenste buizen, plaats de kop en zet deze vast met de M4*8 schroeven, bevestig vervolgens het snoer aan de voet met M4X15 schroeven. Monteer indien nodig de wielen.

Wat is het vermogen en het type verwarming?

De GS15 heeft een vermogen van 2100 W en gebruikt een infrarood halogeen verwarmingselement.

Kan ik deze verwarming binnenshuis gebruiken?

Ja, maar alleen in een grote open ruimte, ver van obstakels, met een minimale afstand van 1 meter van brandbare voorwerpen en muren. Niet gebruiken in kleine kamers zonder toezicht.

Wat te doen als de verwarming niet aangaat na verplaatsing?

Het is mogelijk dat de verbinding tussen de buizen is verbroken. Demonteer de buizen en controleer de aansluiting/de verbinding zoals aangegeven in stap 4 van de montage.

Hoe reinig ik de verwarming?

Haal de stekker uit het stopcontact en wacht tot het is afgekoeld. Reinig het oppervlak met een vochtige doek. Gebruik nooit bijtende reinigingsmiddelen of oplosmiddelen en dompel het apparaat niet onder in water.

Kan ik de verwarming in de regen gebruiken?

Hoewel de verwarming spatwaterdicht is, wordt het afgeraden om deze bij regen of in vochtige omstandigheden te gebruiken.

Hoe vervang ik de halogeenbuis?

Het vervangen van de halogeenbuis moet worden uitgevoerd door een gekwalificeerde elektricien of een erkend servicecentrum. Probeer dit niet zelf te doen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Plaats de verwarming op een stevig horizontaal oppervlak, houd een afstand van 1 meter van brandbare voorwerpen, bedek het niet, laat het niet onbeheerd achter in de buurt van kinderen of dieren, en haal de stekker eruit voor onderhoud.

Heeft de verwarming een automatische uitschakeling bij omvallen?

Ja, het apparaat is uitgerust met een noodschakelaar die de verwarming onmiddellijk uitschakelt als hij omvalt.

Kan ik een verlengsnoer gebruiken met deze verwarming?

Het wordt aanbevolen om de verwarming direct aan te sluiten op een 230V/13A stopcontact. Als een verlengsnoer nodig is, zorg er dan voor dat deze geschikt is voor het vermogen (2100 W) en in goede staat verkeert.

GEBRUIKSAANWIJZING GS15 SunRed

Gebruikershandleiding - Bewaar voor eventuele toekomstig gebruik

Verwachte levensduur elementen: 5000h.

BELANGRIJK - Verwijder zorgvuldig de verpakking voor gebruik, maar bewaar deeiligeidsinstructies.

Deze instructies maken deel UIT van het product.

U dient kennis te nemen van alle veiligheidswaarschuwingen die in deze handleiding vermeld worden.

Lees de instructcies in hun geheel door en bewaar deze voor toekomstig gebruik.

Deze instructies dienen te worden bewaard met het product.

Dit product is voor huishoudelijk gebruik en mag Niet commercieel of voor contractdoeleinden worden gebruikt.

Lees deze instructies zorgvuldig door voordat u uw nieuwe halogeen heater gebruikt.

Pak de heater uit om ervoor te zorgen dat alle onderdelen aanwezig zich en dat er geen onderdelen in de doos blijven zitten en dat het hoofd van de heater vrij is van elke verpakking.

Met behulp van de gedetailleerde tekening volgt u de stappen om uw heater te monteren.

Sluit de heater Niet aan op de elektrische voeding totdat de montage is voltooid.

Sluit de heater Niet aan op de elektrische voeding als een van de onderdelen of het netsnoer is beschadigd.

Neem bij twijfel contact op met uw leverancier.

Let op

Gebruik de heater uitsluitend op een stevige, vlakte bodem. De heater beschicht over een verilgheidsschakelaar die het apparaat uitschakelt wanner de heater Kantelt of omvalt.

1. Plaats de verwarming buren of in een groe open ruimte en goed uit de buurt van alle obstakels zoals takken en uit de buurt van alle objet den die kuren worden aangetast door warmte, zoals meubilair, gordijnen of andere brandbare voorwerpen (minimaal 1 meter afstand).

2. Niet gebruiken in de buurt van badkuipen, badkamers of zwembaden.

3. Niet gebruiken in ongeventileerde ruimtes.

4. Niet gebruiken opplaatsen waar gas, benzine, verf of andere brandbare goederen worden opgeslagen.

5. Duw geen voorwerpen door de kop van de heater. Plaats er geen voorwerpen voor endek de heater Niet af.

6. Plaats de heater Niet onmiddelijk boven of onder een stopcontact.

7. Niet verplaaten runaway deze is aangesloten op een elektrische voeding en.altijd wachten totdat de heater is afgekoeld voordat deze worden opgeborgen.

8. Raak de kop van de heater Niet aan wanner deze in gebruik is.

9. Laat het apparaat Niet ingeschakeld en onbeheerd awhile, vooral wanner kinderen en/of dieren in de buurt zich.

10. De aanduiding van de verschillende standen van schakelaars要去 zichtbaar waar vanaf een afstand van 1m.

11. De marketing met betrekking tot afdekking moet zichtaarijken nadat de heater is geinstalleerd. De marketing mag Niet geplaatst worden op dechterkant van de heater.

12. Het apparaat要去en geplaatst op een afstand van min. 180cm tot de vloer en 30cm tot het plafond.

13. Het apparaat moet correct worden geinstalleerd volgens de instructies. Zorg ervoor dat de kop ten minste 1,8m van de vloer verwijderd is.

14. Het apparaat moet goed worden geplaatst op een horizontale en vlakke ondergrond.

15. Het apparaat bereikt hoge temperaturen tijdens het gebruik. Het blijft een tijd lang warm na het uitzetten. Raak de heater niet aan tijdens dezeperiode.

16. Plaats het apparaat Niet dichtbij gordijnen en/of andere brandbare voorwerpen vanwege brandgevaar.

17. Bedek het apparaat Niet wonneer het aanstaat en korteijd na het uitzetten.

18. Wikkel het netsnoer nicht om het apparaat.

19. Het apparaat moet met zorg worden behandeld. Vermijd trillingen of stoten.

20. Het apparaat moet worden aangesloten op een geaard stopcontact.

21. Als het apparaat beschadigd is, moet het worden gerepareerd door een professionele electricien.

22. Als het netsnoer is beschadigd, moet het worden verwangen door een professionele electricien.

23. Het apparaat mag Niet worden geplaatst onder een stopcontact.

24. Houd de heater verwijderd van spaanplaat of brandbaar materiaal tijdens de montage.

25. Zorg voor begeleiding door een volwassene als het apparaat worden gebruikt door een kind.

26. Het is Niet veilig om het toestel te installereren naast een zwembad, in een badkamer of een doucheruiimte.

27. Het is Niet veilig om te gebruiken op een bouwplaats, in een kas, schuur of stal waar er brandhaar stof is.

28. De kop van het apparaat isijdens het gebruik warm. Wacht tot het volledig is afgekoeld voor reiniging.

29. Gebruik dit apparaat Niet in een omgeving waar bijtende of vluchtige lucht bestaat, dwz stof, stoom, gas, enz.

30. Gebruik dit apparaat Niet als een kleding- of handdoekdroger.

31. Gebruik dit apparaat Niet als een saunakachel.

32. Gebruik dit apparaat Niet voor plantaardige of dierlijke teelt (kweeklampen).

33. Dompel het apparaat Niet in water onder om het te reinigen.

34. Het apparaat moet worden aangesloten op een stopcontact dat zichtaar en gemakkelijk bereikbaar is.

35. Twee donkere punten konnen ontstaan op het oppervlak van de verwarmingselementen in de eerste paar minuten nadat het

is ingeschakeld. Dit is normal en heeft geen invloed op de prestaties van het apparaat.

1. Een omvalbeveiligingsschakelaar is aangebracht in het apparaat voor de veiligheid.

2. De wieltjes dienen alleen ter verplaatsing van de heater. Wonneer de heater op de gewenste positie staat, dienen de wieltjes

www.sunred.nl

uit veiligeidsoverwegingen te worden verwijderd.

WAARSCHUWING: Deze heater is nicht voorzien van eenthermostat dat de kamertemperatuur regelt. Gebruik de heater net in kleine ruimtes wanner er zich personen in die ruimte bevinden die nicht op eigén kracht de ruimte kuren verlaten, tenzig er worden voorzien in voortdurend toezicht.

Zorg er bij de installmentie voor dat schakelaars en andere bedieningsfuncties Niet konnen worden aangeraakt door personen in bad of onder de douche.

Werking

Sluit het netsnoer aan op een 230V, 13 amp stopcontact, dat is gelegen op een veilige, droge plaats.

• De schakelaar op de kop van de heater worden gebruikt om het vermogen van het apparaat te controeren.
• Stand (I) voor 2100W, (O) voor OFF.
• Hoewel de heater regenbestendig is, nied gebruiken als het regent of in natte omstandigheden.
• Haal.altijd het netsnoer uit het stopcontact, wanner de terrasverwarming is Niet in gebruik is.

Onderhoud

Verwijder het apparaat uit het stopcontact. Reinig het oppervlak van de patio heater met een vochtige doek. Gebruik nooit bijende of oplosmiddelen, en dompel de heater Niet onder in water.

Onderhouds-en reparatiewerkzaamheden, waaronder het verwangen van de halogeubenuis, mogen alleen worden uitgevoerd door een elektricien of door aanbevolen service-personeel.

Technische specificaties

Voeding 220-240V, 50Hz
Vermogen max 2100W
Netto gewicht 10,1 kg
- Isolatie klasse I
- Hoogte max 205cm

Montage

De heater kan door eén person in elkaar worden gezet, maar het verdient de aanbeveling dit met twee Personen te doeen.

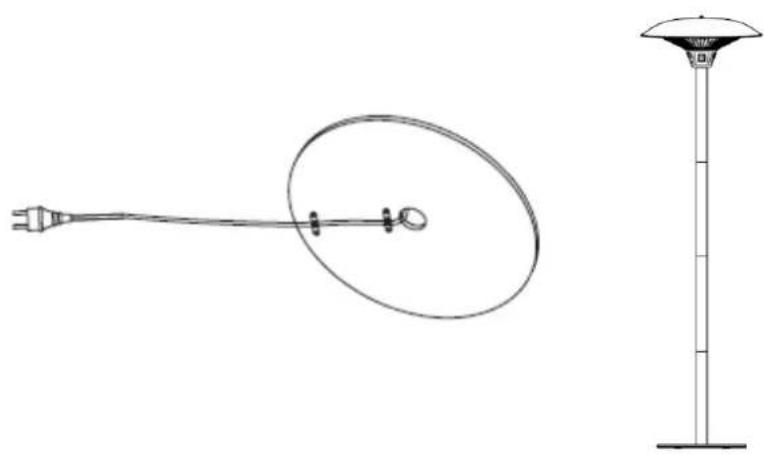

Stap 1: Bevestig de Onderste Buis aan de Voet door deze aan elkaar te schroeven.

Stap 2: Breng de kabel en stekker door de Voet en de Onderste Buis met een lenghte van ongeveer 3 meter snoer.

Stap 3: Schroef de twee Middelste Buizen op de Onderste Buis door ze in elkaar te draaien (aan beiden zijden schroefdraad).

Stap 4: Schroef de Bovenste Buis aan de Middelste Buis (aan beiden zijden schroefdraad).

Stap 5: Haal de kabel door de Onderste, Middelste en Bovenste Buizen. Bevestig de stekker aan het contactpunt van het hoofd van de heater en plaats de trekontlasting om de stekkerBeen.

Stap 6: Plaats nu het hoofd van de heater zodenig op de Bovenste Buis, dat dekleine schroefgaatjes, onderaan het hoofd van de heater,recht over de schroefgaatjes in de Bovenste Buis vallen. Schroef hoofd en buis aan elkaar vast met de M4x8mm schroefjes.

Stap 7: Bevestig de kabel aan de Voet met de twee M4X15 schroefjes.

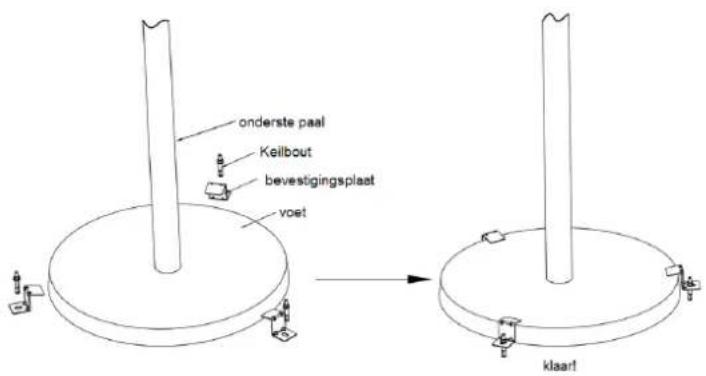

Stap 8: Bevestigen op de vloer

1.Boor drie gaten in de vloer.
2.Bevestig de heater door drie keilboute np de vloer.
3.Draai de schroeven aan door middel van de sleutel.

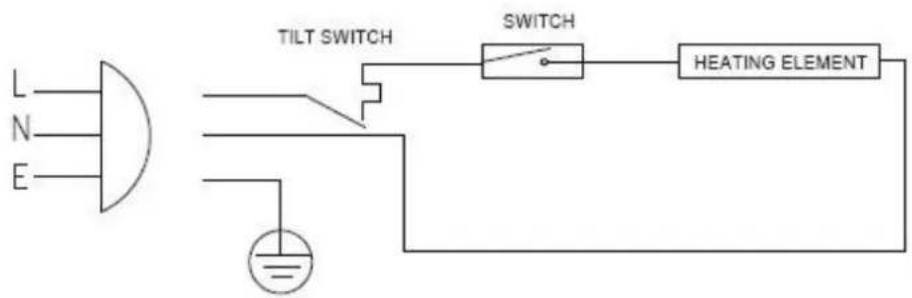

Elektrisch diagram:
Tip: Als bij het verslepen van uw heater plots en bij het opnieuw aandoen de heater Niet更是werkt kan het zijn de aansluiting binnenin is losgerakt. Deze kunt u zich weer herstellen door de buizen uit elkaar halen en de snoeren wee aan elkaar te bevestigen. Zie stap 5 in de montage-instructie.
