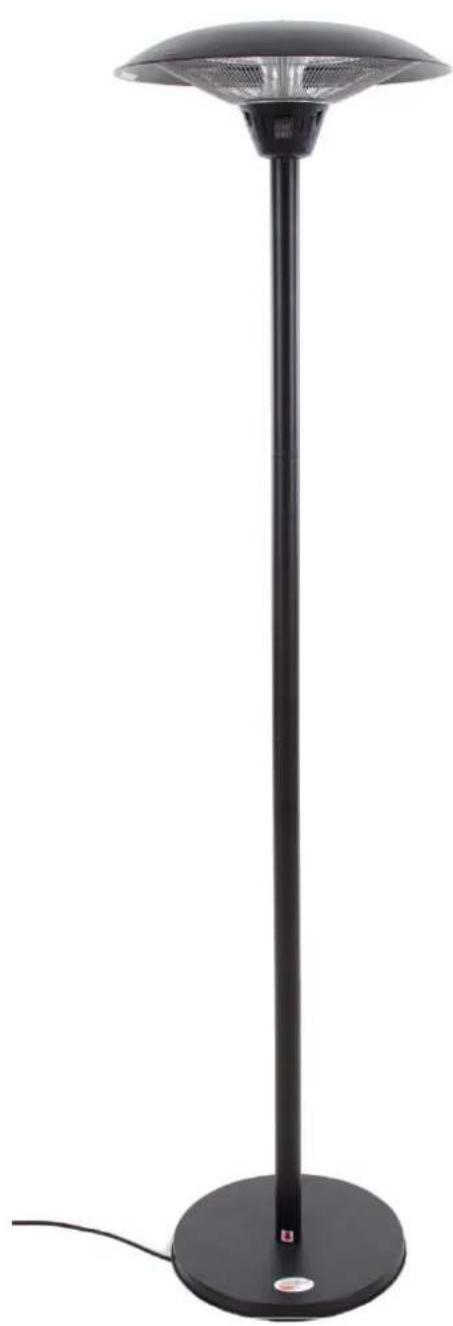

GS15 - Heizung SunRed - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Halogenheizung
Marke	SunRed
Modell	GS15
Leistung	2100 W
Spannungsversorgung	230 V
Nennstrom	13 A
Heizelementtyp	Infrarot-Halogen
Heizelementlebensdauer	5000 Stunden
Gewicht	10,1 kg
Abmessungen	Ungefähr (siehe Anleitung)
Rohrmaterial	Metall (Stahl)
Funktionen	1 Leistungsstufe (2100 W), Ein/Aus-Schalter
Sicherheit	Kippschutz-Notausschalter, Erdung erforderlich
Schutzart	Spritzwassergeschützt (wasserdicht)
Verwendung	Haushalt, Außenbereich oder großer offener Raum
Montage	Montage erforderlich (Rohre, Basis, Kopf) mit beiliegenden Schrauben
Pflege	Mit feuchtem Tuch reinigen, nicht eintauchen
Inklusive Zubehör	Räder für Mobilität

Häufig gestellte Fragen - GS15 SunRed

Wie montiere ich die SunRed GS15 Heizung?

Befolgen Sie die Schritte in der Anleitung: Befestigen Sie das untere Rohr an der Basis, führen Sie das Kabel, verbinden Sie die mittleren und oberen Rohre, setzen Sie den Kopf auf und befestigen Sie ihn mit den Schrauben M4*8, dann befestigen Sie das Kabel an der Basis mit den Schrauben M4X15. Montieren Sie bei Bedarf die Räder.

Was sind Leistung und Heizart?

Der GS15 hat eine Leistung von 2100 W und verwendet ein Infrarot-Halogen-Heizelement.

Kann ich diese Heizung im Innenbereich verwenden?

Ja, aber nur in einem großen offenen Raum, fern von Hindernissen, mit einem Mindestabstand von 1 Meter zu brennbaren Gegenständen und Wänden. Nicht in kleinen Räumen ohne Aufsicht verwenden.

Was tun, wenn die Heizung nach dem Bewegen nicht angeht?

Möglicherweise ist die Verbindung zwischen den Rohren unterbrochen. Bauen Sie die Rohre ab und überprüfen Sie die Verbindung/Dichtung wie in Schritt 4 der Montage beschrieben.

Wie reinige ich die Heizung?

Ziehen Sie den Stecker und warten Sie, bis das Gerät abgekühlt ist. Reinigen Sie die Oberfläche mit einem feuchten Tuch. Verwenden Sie niemals korrosive Reinigungsmittel oder Lösungsmittel und tauchen Sie das Gerät nicht ins Wasser.

Kann ich die Heizung im Regen verwenden?

Obwohl die Heizung spritzwassergeschützt ist, wird von der Verwendung bei Regen oder in feuchten Umgebungen abgeraten.

Wie tausche ich die Halogenröhre aus?

Der Austausch der Halogenröhre muss von einem qualifizierten Elektriker oder einer autorisierten Servicestelle durchgeführt werden. Versuchen Sie nicht, dies selbst zu tun.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie die Heizung auf eine feste, waagerechte Oberfläche, halten Sie einen Abstand von 1 Meter zu brennbaren Gegenständen, decken Sie sie nicht ab, lassen Sie sie nicht unbeaufsichtigt in der Nähe von Kindern oder Tieren und ziehen Sie vor der Wartung den Stecker.

Hat die Heizung eine automatische Abschaltung bei Umkippen?

Ja, das Gerät ist mit einem Notausschalter ausgestattet, der die Heizung sofort ausschaltet, wenn sie umfällt.

Kann ich ein Verlängerungskabel mit dieser Heizung verwenden?

Es wird empfohlen, die Heizung direkt an eine 230V/13A-Steckdose anzuschließen. Falls ein Verlängerungskabel erforderlich ist, stellen Sie sicher, dass es für die Leistung (2100 W) geeignet und in gutem Zustand ist.

BEDIENUNGSANLEITUNG GS15 SunRed

Manual Standing Electric Heater (UK)
Handleiding Staande electrische patio heater (NL)
Bedienungsanleitung Stehende Terrassenheizung (DE)
Manuel Appareil de chauffage debout (FR)

GS15B - Instruction Manual Electric Patio Heater 2100 Watt

www.sunred.nl

TECHNISCHE SPECIFICATIONS

Wattage: 2100W

Element type: Infrarood Halogene

Gewicht: 10,1kg

IP waardering: IP44

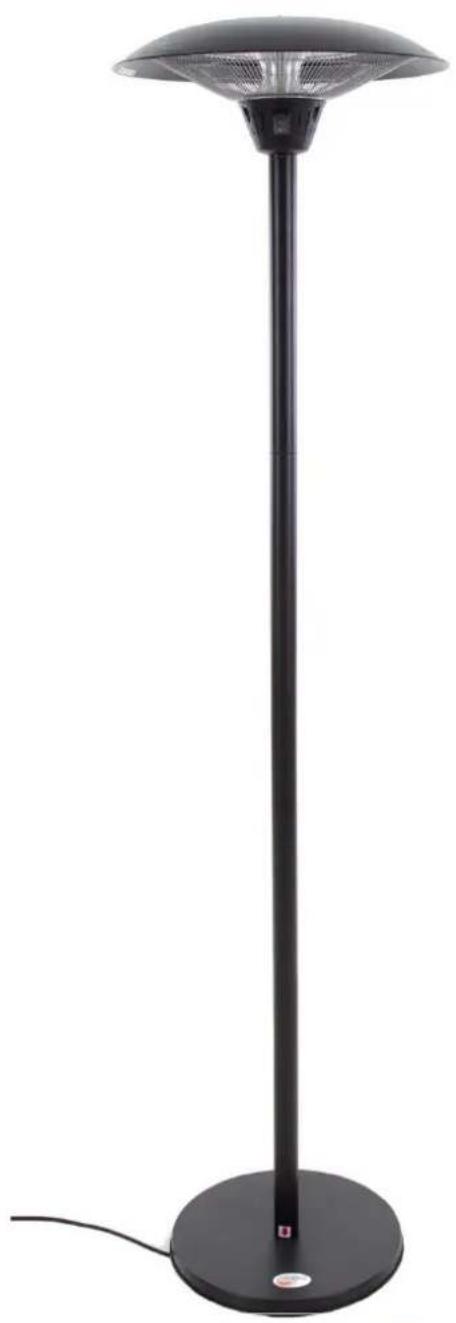

Stehende Elektrische Terrassenhezung (GS15)

DE

Bedienungsanleitung -itte bewahren Sie diese an einem sicheren Ort auf

WICHTIG - Entfernen Sie vorsichtig Verpackung vor dem Gebrauch, aber behalten Sie die Sicherheitshinweise. These Anweisungen sind Teil des Produkts.

Bitte beachten Sie alle Sicherheitsanweisungen die in dieser Anleitung aufgeführrt sind.

Bitte lessen Sie diee Anleitung vollstandig durch und bewahren Sie sie fur zukunftige Referenz. Dese Anweisungen solten mit dem Produkt gespeichert werden. Dieses Produkt ist nur fur den Hausgebrauch und soll nicht komerziell oder fur Vertragszwecke verwendet werden.

Vielen Dank für den Kauf dieser Terrassenheziehung. Wir hoffen, dass Sie mit diesen Produkt vollkommen zufrieden sein werden. Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie diese an einem sicheren Ort auf.

Nehmen Sie die Heizung aus der Verpackung. Überprüfen Sie, ob alle Teile vorhanden und dass keine Teile in der Verpackung hintergelieben sind. Alle Verpackungen müssen vom Kopf der Heizung entfernt werden.

Installieren Sie den Heizer gemäß den angegebenen Schritten, mit Hilfe der Detailzeichnungen.

Schlieben Sie die Heizung nicht an die Stromversorgung an, bis die Montage abgeschlossen ist.

SchlieBen Sie die Heizung nicht an die Stromversorgung an, wenn Teile der Heizung oder des Stromschnurs beschadigt sind.itte kontaktieren Sie bei Zweifel ihren Lieferanten.

Vorsicht

Benutzen Sie die Heizung ausschließlich auf einer flachen, waagerechten Oberfläche. Dieses Gerät ist mit einem Notschalter ausgestattet. Falls das Gerät umkippen sollte, schaltet dieser das Gerät sofort aus.

1. Verwenden Sie die Hezung im Freien oder in einem groben, offenen Bereich. Halten Sie die Hezung fern von Hindernissen wie Åsten, und von Objekten, die durch Hitze beeinflusst werden können, wie Möbel, Gardinen oder andere brennbare Gegenstände (Mindestabstand 1 Meter).
2. Benutzen Sie die Heizung nicht in unmittelbarer Höhe von Badewannen, Waschbecken, Duschen oder Schwimmbadern.
3. Verwenden Sie die Heizung nicht in einer unbelufteten Umgebung.
4. Verwenden Sie die Heizung nicht an einem Ort, an dem Gas, Benzin, Farbe oder andere brennbare Materialien gelagert werden.
5. Stecken Sie keine Gegenstände durch das Gitter des Geräts. Bedecken Sie das Gitter nicht.
6. Die Heizung soll nicht unmittelbar über oder under einer Steckdose aufgestellt werden.
7. Transportieren Sie das Gerät nicht, wenn es an eine Steckdose angeschlossen ist. Lassen Sie die Heizung vollständig abkühlen bevor Sie sie lagern.
8. Fassen Sie den Kopf der Heizung nicht an während des Gebrauchs.
9. Die Heizung sollt nicht unbeaufsichtigt eingeschaltet sein, insbesondere wenn Kinder oder Haustiere in der Nane sind.
10. Die Indikatoren der verschiedenen Positionen sollen in einem Abstand von mindestens 1m sightbar sein.
11. Der Text bezüglich der Abdeckung muss sightbar sein wenn die Heizung installiert ist, und sollte nicht angebracht werden auf die Rückseite des Gerätes.
12. Der Mindestabstand zu einer Wand beträgt 1 Meter.
13. Die Heizung muss ordnungsgemäß und den Anweisungen entsprechend installiert werden.
14. Die Heizung muss auf eine flache und waagerechte Oberfläche aufgestellt werden.
15. Das Gerät erreicht während des Betriebes und eine kurze Zeit danach hohe Temperaturen. Fassen Sie das Gerät in dieser Zeitraum nicht an.
16. Decken Sie das Gerät während des Betriebes oder kurze Zeit nach dem abgeschaltet ist nicht ab.
17. Umwickeln Sie das Gerät nicht mit dem Netzstecker.
18. Das Gerät muss mit Vorsicht behandelt werden; vermeiden Sie Vibrationen oder Stöße.
19. Das Gerät muss an eine geerdete Steckdose angeschlossen werden.
20. Bei Beschädigung muss das Gerät durch einen professionellen Service-Techniker repariert werden.
21. Wenn die Stromschnur beschädigt ist, muss sie von einem Fachmann ersetzt werden, um Unfälle zu vermeiden.
22. Halten Sie das Gerät entfern't von Pappe oder anderen brennbaren Materialien.
23. Kinder sollen den bei der Bedienung des Gerats von einem Erwachsenen beaufsichtigt werden.

24. Das Gerät eignet sich nur für den tatsächlichen Gebrauch. Es ist nicht gestattet, es auf Baustellen, in Gewächshäusern, Scheunen oder Ställen einsuzusetzen, wo sich brennbarer Staub befindet.

25. Der Kopf der Hezung erreicht hohe Temperatures wahrend des Betriebs. Trennen Sie das Gerät von der Steckdose, und warten Sie mit der Reinigung bis es vollständig abgekühlt ist.

26. Verwenden Sie these Gerät nicht an Orten mit atzender oder fluchtiger Luft, z.B. Staub, Dampf, Gas, etc.
27. Verwenden Sie theses Gerät nicht als Wäsche- oder Handtuchtrockner.
28. Verwenden Sie diese Geser nicht als Saunaofen.
29. Verwenden Sie diesen Gerät nicht zur Tierzucht.
30. Tauchen Sie das Gerät zur Reinigung nicht in Wasser ein.
31. Das Gerät muss an eine gut sichtbare und leicht zugängliche Steckdose angeschlossen werden.
32. Es kann, einige Minuten nach dem Anschalten, ein dunkler Punkt entstehen auf der Oberfläche des Heizelements. Das ist normal und beeinträchtigt das Funktionieren des Geräts nicht.
33. Dieses Gerat ist mit einem Notschalter ausgestattet. Falls das Gerat umkippen sollte, schaltet dieser das Gerat sofort aus.

WARNING: Dieses Gerät ist nicht ausgestattet mit einem Thermostat, das die Temperatur regelt. Benutzen Sie die Heizung nicht in kleinen Räumen, wenn sich Personen in dieser Raum befinden die nicht selbstständig den Raum verlassen können, außer wenn ständige Aufsicht vorhanden ist. Kinder weniger als 3 Jahre sollenn ferngehalten werden, wenn sie nicht unter ständiger Aufsicht sind.

Die Terrassenheizung sollte so installiert werden, dass Personen im Bad oder in der Dusche die Schalter und Bedienungselemente nicht anfassen kann.

Betrieb

1. SchlieBen Sie das Netzkabel an eine 13 Ampere-Steckdose an, die sich in einem sicheren, trockenen Bereich befindet sowie gut sightbar und leicht zuganglich ist. Das Heizgeratarf sich nicht unmittelbar unterhalb einer Steckdose befinden.
2. Mit dem Schalter auf dem Kopf der Heizung schalten Sie das Gerät an. Die Wärmeinstellungen: (I) für 2100W; bei Stand 0 ist das Gerät ausgeschaltet.
3. Obwohl das Gerät Wasserbeständig ist, sollte es nicht bei Regen oder Nasse verwendet werden.
4. Trennen Sie das Netzkabel von der Stromzufuhr, wenn die Halogen-Heizung nicht in Gebrauch ist.

Reinigung und Wartung

Trennen Sie das Gerät von der Steckdose. Reinigen Sie die Oberfläche der Hezung mit einem feuchten Tuch. Verwenden Sie niemals Scheuermittel oder Lösungsmittel, und tauchen Sie die Hezung nicht in Wasser ein.
Wartung und Reparatur, einschließlich Ersatz der Halogenrohre, darf nur von einem professionellen Elektriker oder von empfohlenen Service-Technikern ausgeführrt werden.

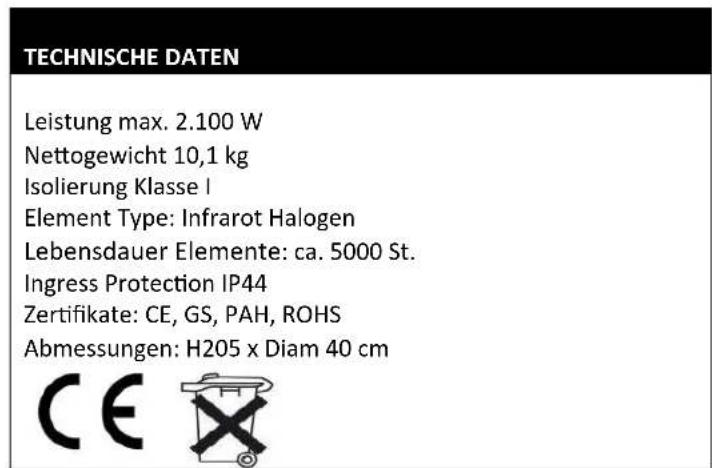

Technische Daten

Stromversorgung 220-240V\~50 Hz

Leistung max. 2100W

Nettogewicht 10,1kg

Isolierung Klasse I

Höhe max 205cm

Montage

Schritt 1: Verschrauben Sie das Unterste Rohr an den Fuß.

Schritt 2: Führn Sie das Stromkabel durch den Fuß und das Unterste Rohr. Ziehen Sie ca. 3m Kabel hersus.

Schnitt 3: Schrauben Sie die zwei Mittlere Rohre an das Unterste Rohr.
Schnitt 4: Schrauben Sie das oberste Rohr an das Mittlere Rohr.

Schritt 5: Ziehen Sie das Stromkabel durch alle Rohre und verbinden Sie es mit dem Anschluß am Heizkopf.

Schnitt 6: Befestigen Sie den Heizkopf an der Oberseite der Rohre mit den M4*8 Schrauben.

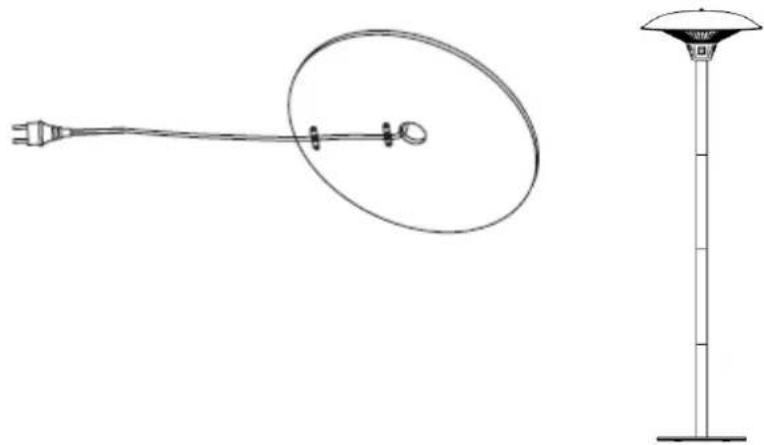

Schnitt 7: Befestigen Sie das Netzkabel an den Fuß mit zwei M4X15.

www.sunred.nl

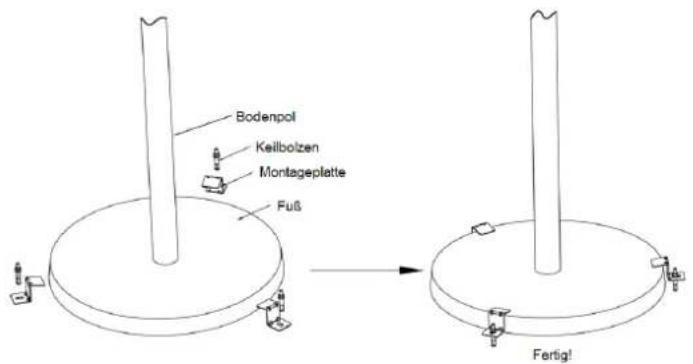

Schritt 8 : Befestigung auf dem Boden: Befestigung auf dem Boden:

1.Boor drei Locher in den Boden.
2.Fix die Hezung von drei Keilbolzen auf dem Boden.
3.Ziehen Sie die Schrauben durch den Schlüssel.

Fertig!

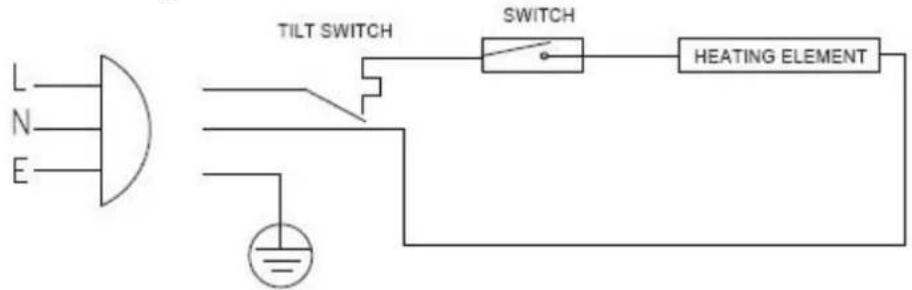

Elektrisches Diagramm:

Tipp: Wie beim ziehen ihre Heizung nicht mehr Funktioniert, konnte es sein, dass die Verbindung im Inneren herausgesprungen ist. Sie können das selbst wiederherstellen durch die Rohre auseinander und die Kabel wieder zusammen machen. Siehe Schritt 5 des Montage.

Appareil de chauffageABOUT (GS15)

FR

Handbuch Stehende elektrische Terrassenhezung (DU)

Manuel Appareil de chauffageABOUT (FR)

OutTrade BV

De Grift 1A

7711 EP Nieuwleusen

Tel [phone]

Fax [phone]

Email [e-mail]

Website www.outtrade.nl

GS15B 30-11-2016
