GEBRUIKSAANWIJZING ENV1266 Envivo

Ondersteuning na aankoop. Gefeliciteerd met de aankoop van deze Wi-Fi Repeater. Met de aankoop van dit apparaat krijgt u niet alleen een 3-jarige garantie maar ook een toegewijde helplijn en webondersteuning om u van dienst te zijn.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 2 envivo@teknihall.be / www.teknihall.beVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 3 envivo@teknihall.be / www.teknihall.be INHOUD BELANGRIJKSTE FUNCTIES ................................................................... 7

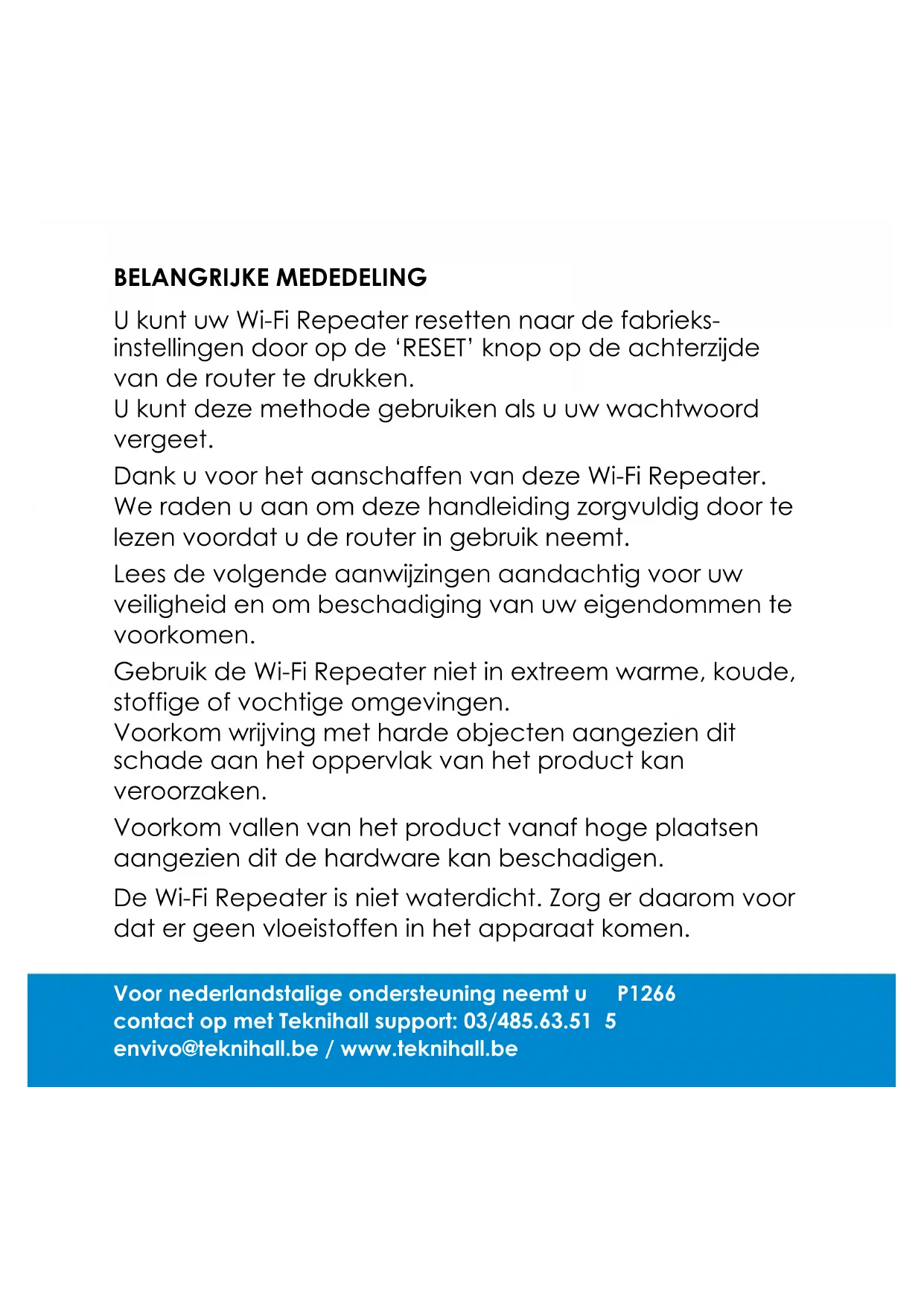

Kijk op www.teknihall.be voor de nieuwste firmware updates.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 5 envivo@teknihall.be / www.teknihall.be BELANGRIJKE MEDEDELING U kunt uw Wi-Fi Repeater resetten naar de fabrieks- instellingen door op de ‘RESET’ knop op de achterzijde van de router te drukken. U kunt deze methode gebruiken als u uw wachtwoord vergeet. Dank u voor het aanschaffen van deze Wi-Fi Repeater. We raden u aan om deze handleiding zorgvuldig door te lezen voordat u de router in gebruik neemt. Lees de volgende aanwijzingen aandachtig voor uw veiligheid en om beschadiging van uw eigendommen te voorkomen. Gebruik de Wi-Fi Repeater niet in extreem warme, koude, stoffige of vochtige omgevingen. Voorkom wrijving met harde objecten aangezien dit schade aan het oppervlak van het product kan veroorzaken. Voorkom vallen van het product vanaf hoge plaatsen aangezien dit de hardware kan beschadigen. De Wi-Fi Repeater is niet waterdicht. Zorg er daarom voor dat er geen vloeistoffen in het apparaat komen.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 6 envivo@teknihall.be / www.teknihall.be Reinig het oppervlak van de Wi-Fi Repeater niet met alcohol, benzeen of thinner. Het apparaat niet onbevoegd uit elkaar halen, in elkaar zetten of veranderen. Houd de Wi-Fi Repeater uit de buurt van sterke magnetische velden of elektrische straling. Accession kan niet aansprakelijk worden gehouden voor verlies van data of beschadiging van hardware veroorzaakt door slecht functioneren, onjuiste bediening of andere redenen.

INTRODUCTIE De Wi-Fi Repeater is een gecombineerd bedraad/draad- loos netwerk verbindingsapparaat specifiek ontworpen voor kleine ondernemingen, kantoren en thuiskantoor netwerkbehoeften. Het voldoet aan de IEEE 802.11n (Draft 2.0) standaard. Het ondersteunt de MIMO evenals de SST technologieën. Het werkt goed met andere 11b/g en 11n protocol draadloze producten. Creëer eenvoudig Wi-Fi hotspots op elke locatie waar u over een internet verbinding beschikt.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 7 envivo@teknihall.be / www.teknihall.be

BELANGRIJKSTE FUNCTIES Voldoet aan IEEE 802.11n, IEEE 802.11g, IEEE 802.11b standaarden. Ondersteunt Router, Client, Bridge, Repeater, AP mode. QoS functie verzekert de kwaliteit van VoIP en multimedia streaming. Wireless N snelheid tot 300Mbps en neerwaard compatible met 802.11b/g producten. Compact en draagbaar, met een krachtig draadloos signaal. Reisformaat ontwerp, ideaal voor gebruik thuis of onderweg. Ondersteunt WEP, WPA/WPA2, WPA-PSK/WPA2-PSK encryptie.

Een draadloos infrastructuur netwerk opzetten De Wi-Fi Repeater kan worden ingesteld als Repeater, Access Point, Router, Bridge en als Client. Afhankelijk van hoe u de Wi-Fi Repeater wilt gebruiken dient u kabels verschillend aan te sluiten.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 8 envivo@teknihall.be / www.teknihall.be Repeater

Hoe het netwerk er uit ziet na het instellen Repeater Modus stelt u in staat om het bestaande Wi-Fi signaal in uw huis of kantoor te versterken zonder de noodzaak van een RJ-45 netwerk kabel tussen de Wi-Fi Repeater en uw bestaande Access Point/ Router. Standaard gebruikt de Wi-Fi Repeater dezelfde naam (SSID) als de Access Point/Router waarvan het signaal versterk wordt. Wanneer het instellen is voltooid bent u in staat om draadloos of met een draad via de LAN poort te verbinden met de Wi-Fi Repeater om toegang te krijgen tot uw lokale netwerk. Het wachtwoord voor het Wi-Fi signaal van de Wi-Fi Repeater zal gelijk zijn aan het wachtwoord dat u gebruikt op uw AP/Router.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 9 envivo@teknihall.be / www.teknihall.be Als u in wilt loggen op de router management pagina na het voltooien van het instellen, dient u handmatig het IP adres van uw computer in te stellen op 192.168.10.x. Zie het hoofdstuk Instellen voor informatie over het veranderen van het IP adres van uw computer.

1. Steek de stekker van de Wi-Fi Repeater in een

2. Verbind een PC met de LAN poort van de Wi-Fi

Repeater met een RJ-45 kabel om de Wi-Fi Repeater modus in te stellen. Access Point

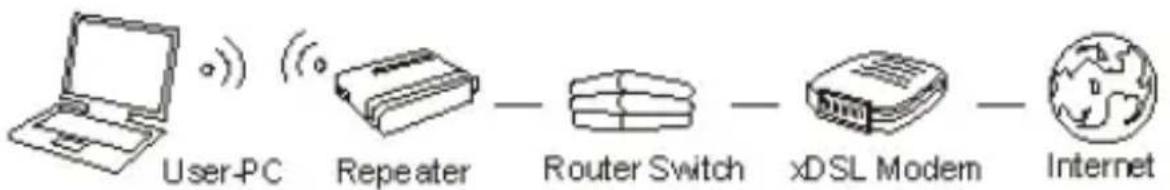

Hoe de netwerk infrastructuur er uit ziet na het instellen Access Point (AP) modus wordt gebruikt om een draadloos signaal te maken indien u een router heeft zonder ingebouwde Wi-Fi. De Wi-Fi Repeater dient directVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 10 envivo@teknihall.be / www.teknihall.be op uw router te worden aangesloten middels een RJ-45 netwerk kabel. Nadat het instellen is voltooid, bent u in staat om draad- loos of met een netwerk kabel via de LAN poort te ver- binden met de Wi-Fi Repeater om toegang te krijgen tot uw lokale netwerk met de door uzelf gekozen instellingen voor beveiliging en uw zelfgekozen wachtwoord. Als u in wilt loggen op de router management pagina na het voltooien van het instellen, dient u handmatig het IP adres van uw computer in te stellen op 192.168.10.x. Zie het hoofdstuk Instellen voor informatie over het veranderen van het IP adres van uw computer.

1. U dient te beschikken over een router in uw huis. Uw

router dient op elk moment met de Wi-Fi Repeater verbonden te zijn om Access Point Mode te gebruiken.

2. Sluit een uiteinde van een RJ-45 netwerkkabel aan

op de WAN poort van de Wi-Fi Repeater en het andere uiteinde van de RJ-45 kabel op een vrije poort van uw router.

3. Steek de stekker van de Wi-Fi Repeater in een

stopcontact.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 11 envivo@teknihall.be / www.teknihall.be

4. Sluit een PC aan op de LAN poort van de Wi-Fi

Repeater met een RJ-45 kabel om de Access Point Modus in te stellen. Router

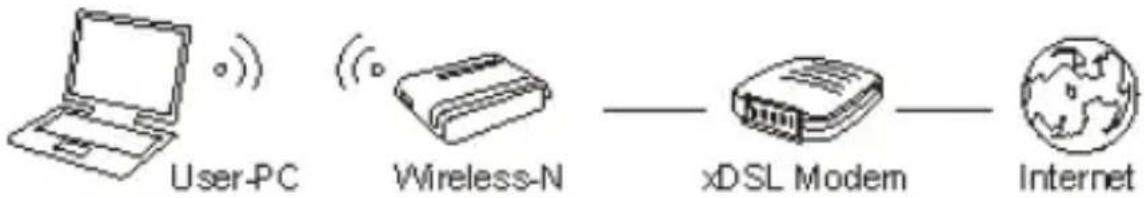

Hoe de netwerk infrastructuur er uit ziet na het instellen Router modus wordt gebruikt als u nog geen router in huis heeft. In router modus zal de Wi-Fi Repeater automatisch een IP adres toewijzen aan verbonden netwerkappara- ten. Om router modus te kunnen gebruiken dient de Wi-Fi Repeater verbonden te zijn met uw ADSL/Cable Modem middels een netwerkkabel. In deze modus bepaalt u de naam (SSID) en het wachtwoord van het Wi-Fi netwerk dat de Wi-Fi Repeater creëert.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 12 envivo@teknihall.be / www.teknihall.be Standaard is de Security Mode ingesteld op Disable, verander dit tijdens het instelproces om uw Wi-Fi netwerk met een wachtwoord te beveiligen. Nadat het instellen is voltooid bent u in staat om draad- loos of met een kabel via de LAN poort te verbinden met de Wi-Fi Repeater om toegang te krijgen tot uw lokale netwerk. Het wachtwoord voor het Wi-Fi signaal van de Wi-Fi Repeater is het wachtwoord dat u heeft ingevoerd.

1. U heeft breedband internettoegang nodig (een ADSL

of kabel verbinding in uw huis of kantoor).

2. Neem contact op met uw ADSL of kabel provider

voor de correcte installatie van het modem.

3. Verbind het ADSL of kabelmodem met de WAN poort

van de Wi-Fi Repeater met een RJ-45 netwerkkabel.

4. Steek de stekker van de Wi-Fi Repeater in een

5. Sluit een PC aan op de LAN poort van de Wi-Fi

Repeater met een RJ-45 netwerkkabel voor het instellen van de router modus.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 13 envivo@teknihall.be / www.teknihall.be Bridge

Hoe de netwerk infrastructuur er uit ziet na het instellen Bridge Mode stelt u in staat om een bestaand Wi-Fi signaal te versterken in uw huis of kantoor zonder de noodzaak om een RJ-45 netwerkkabel aan te sluiten tussen de Wi-Fi Repeater en uw bestaande Access Point/Router. In deze modus kiest u zelf de naam (SSID) en het wachtwoord van het Wi-Fi netwerk dat door de Wi-Fi Bridge gecreëerd wordt. Nadat het instellen is voltooid bent u in staat om draad- loos of met een kabel via de LAN poort te verbinden met de Wi-Fi Repeater om toegang te krijgen tot uw lokale netwerk. Het wachtwoord voor het Wi-Fi signaal van de Wi-Fi Repeater is het wachtwoord dat u heeft ingevoerd.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 14 envivo@teknihall.be / www.teknihall.be Als u in wilt loggen op de router management pagina na het voltooien van het instellen, dient u handmatig het IP adres van uw computer in te stellen op 192.168.10.x. Zie het hoofdstuk Instellen voor informatie over het veranderen van het IP adres van uw computer.

1. Steek de stekker van de Wi-Fi Repeater in een

2. Sluit een PC aan op de LAN poort van de Wi-Fi

Repeater met een RJ-45 kabel om de Wi-Fi Bridge modus in te stellen. Client Hoe de netwerk infrastructuur er uit ziet na het instellen Client Modus is geschikt als u beschikt over een desktop computer zonder draadloze netwerkadapter, maar wel over een RJ-45 Ethernet poort beschikt. De Wi-Fi Repeater kan in dit geval het signaal van uw AP/Router ontvangenVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 15 envivo@teknihall.be / www.teknihall.be en delen met de computer via de RJ-45 Ethernet poort, waardoor de computer zal zijn verbonden met het netwerk. In deze modus kunt u alleen met de Wi-Fi Repeater verbinden middels een netwerkkabel.

1. Verbind een PC met de LAN poort van Wi-Fi Repeater

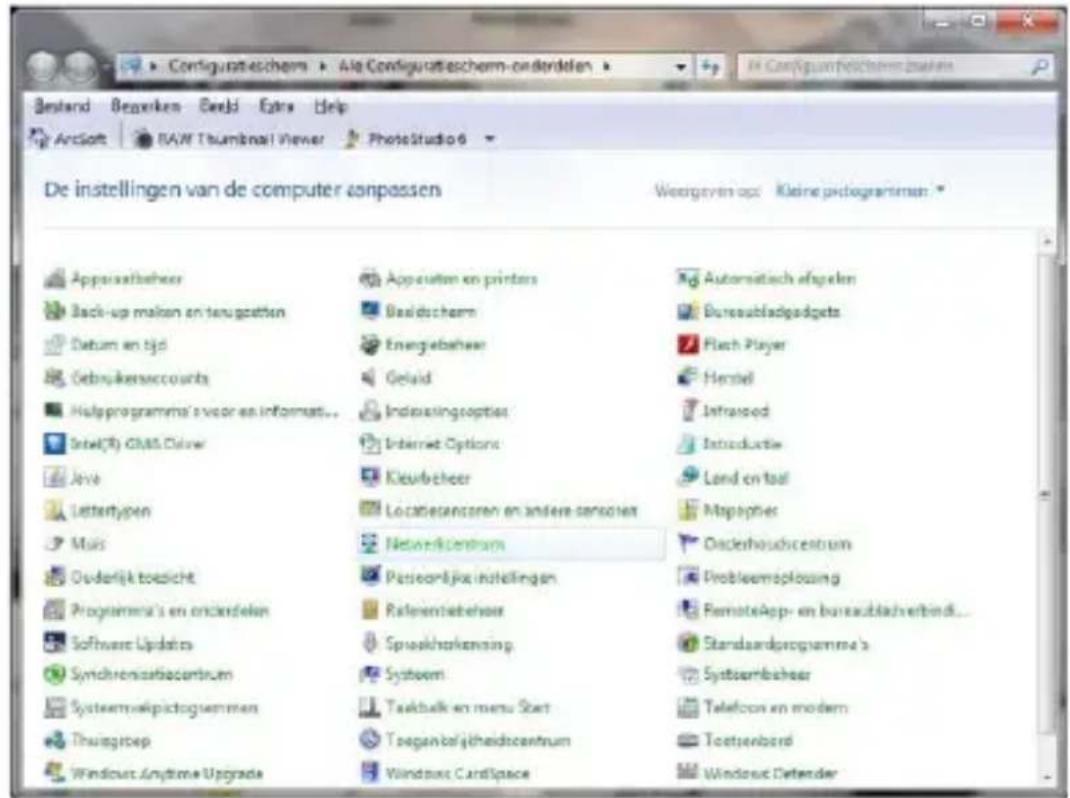

met een RJ-45 kabel om de Client Modus in te stellen. Verbinden met de Wi-Fi Repeater om in te stellen Om het apparaat in te stellen dient u een PC ter beschik- king te hebben, die u met de meegeleverde netwerk- kabel met de repeater (poort 'LAN') kunt verbinden. Het beste kunt u een PC gebruiken die enkel een bedrade netwerkkaart heeft, en geen Wi-Fi, om niet te worden gestoord door twee gelijktijdige LAN verbindingen. Mocht U toch een laptop gebruiken die ook Wi-Fi aan boord heeft, dan raden wij U aan om de Wi-Fi tijdelijk uit te schakelen. Neem de Wi-Fi Repeater uit de verpakking en steek deze in een stopcontact. De computer nog niet inschakelen. Maak een netwerkverbinding tussen de computer en de Wi-Fi Repeater door middel van de meegeleverde RJ45 netwerkkabel.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 16 envivo@teknihall.be / www.teknihall.be Start hierna de computer op. De meeste PCs zijn standaard geconfigureerd om automatisch een IP adres te verkrijgen via het DHCP mechanisme. Aangezien de computer nu is verbonden met de Wi-Fi Repeater zal dit mislukken. U dient de netwerkinstellingen van de netwerkpoort tijdelijk als volgt te wijzigen: Open het configuratiescherm:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 17 envivo@teknihall.be / www.teknihall.be Dubbelklik op 'Netwerkcentrum'. Het volgende scherm zal verschijnen:

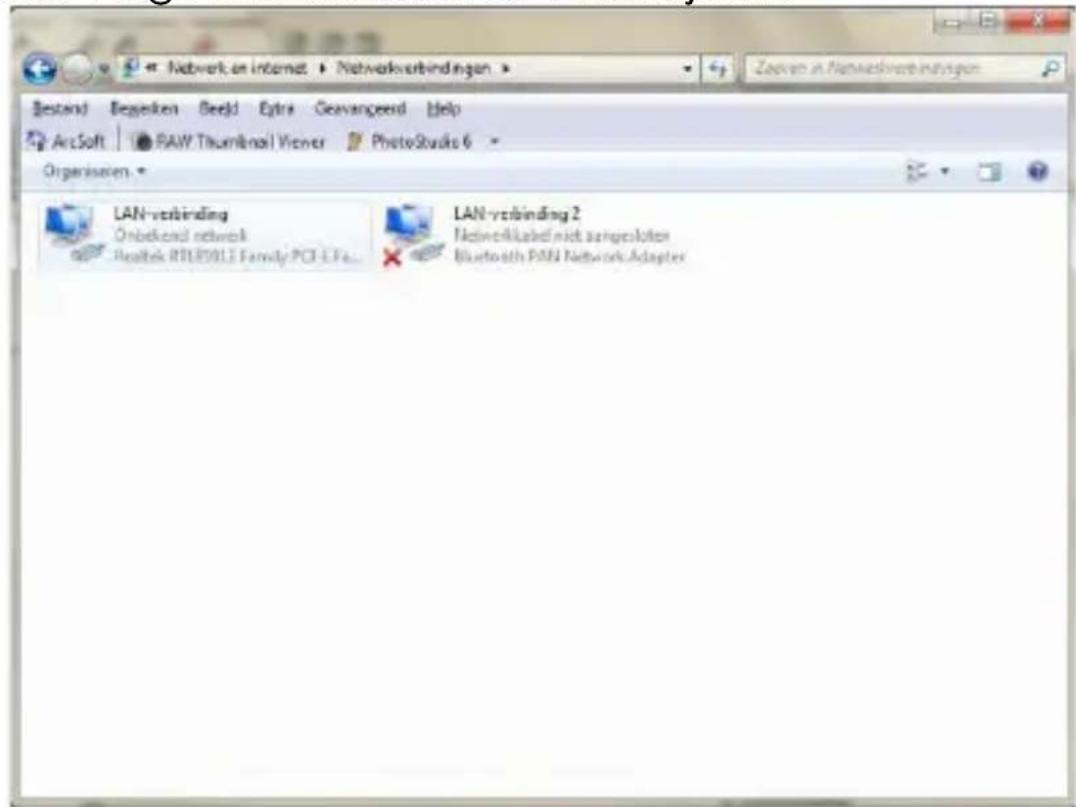

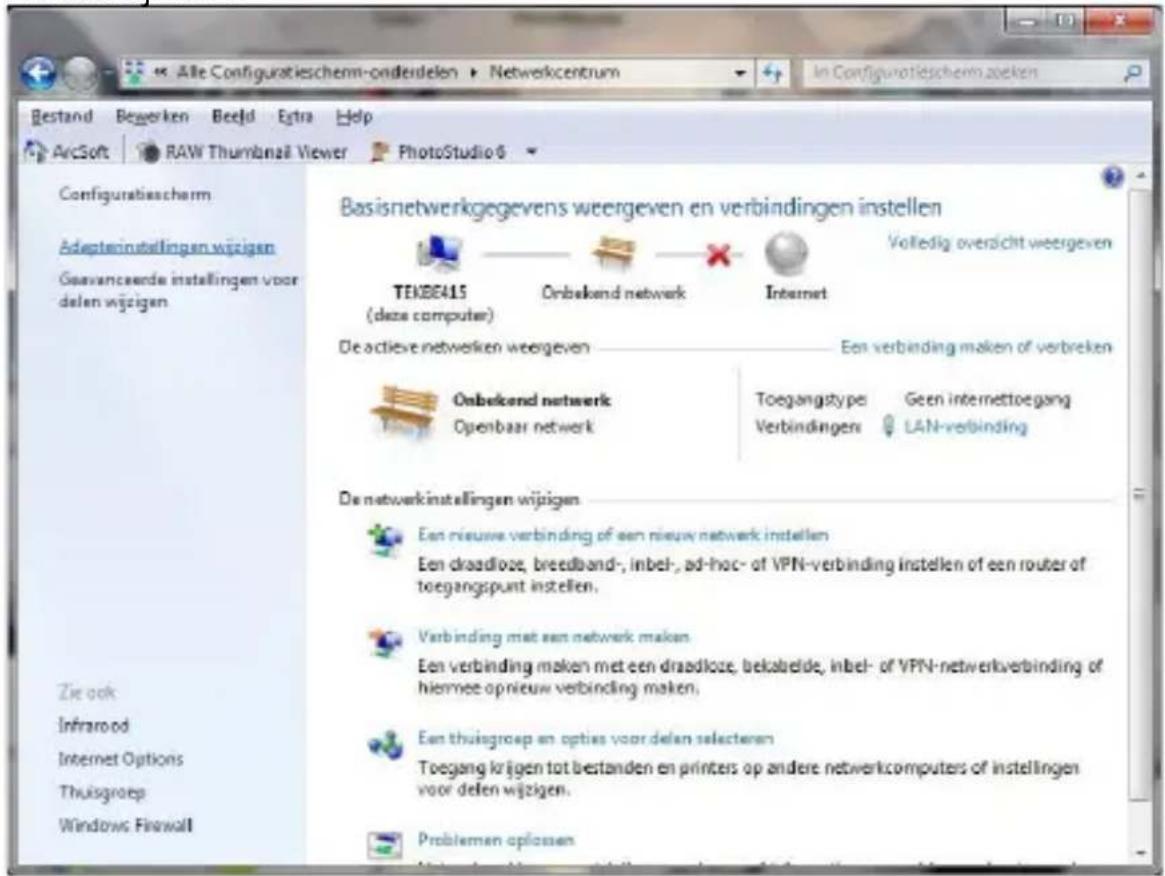

Klik met de linkermuisknop op 'Adapterinstellingen wijzigen'.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 18 envivo@teknihall.be / www.teknihall.be Het volgende scherm zal verschijnen:

Afhankelijk van de hardware van uw computer kunnen hier meerdere adapters worden getoond. Klik met de rechtermuisknop op de adapter die nu is verbonden met de Wi-Fi Repeater. Er verschijnt een contextmenuutje waarin u kiest voor de onderste optie 'Eigenschappen'.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 19 envivo@teknihall.be / www.teknihall.be U krijgt het volgende scherm te zien: Selecteer Internet Protocol versie 4(TCP/IPv4) door er éénmaal op te klikken:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 20 envivo@teknihall.be / www.teknihall.be

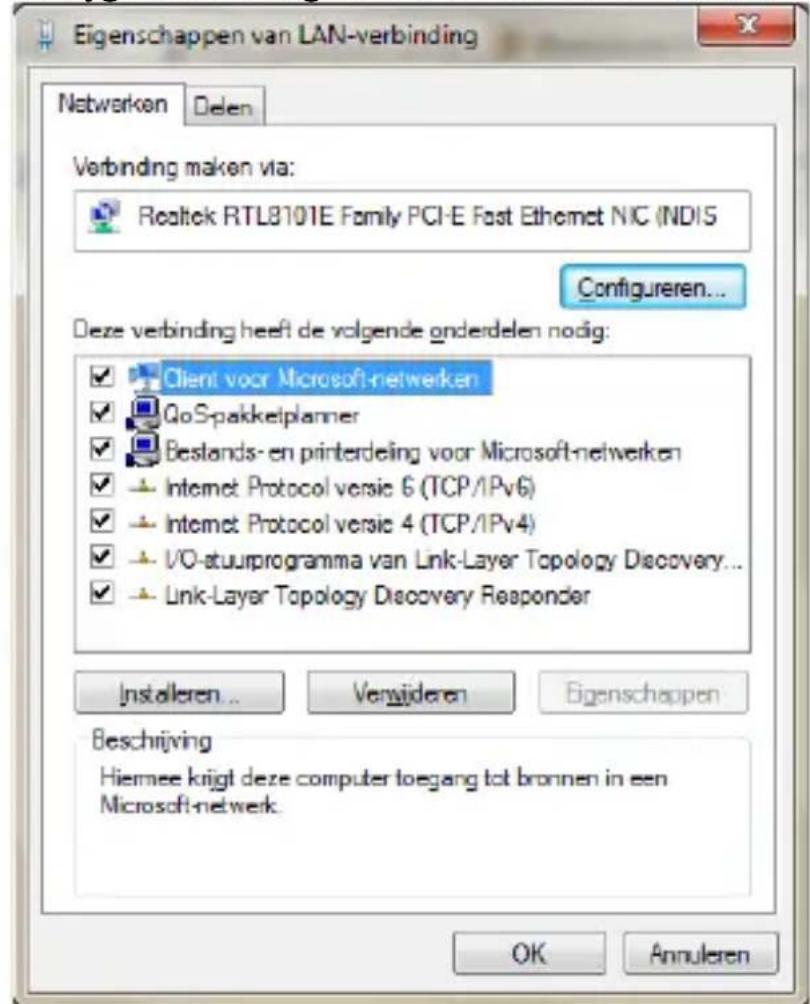

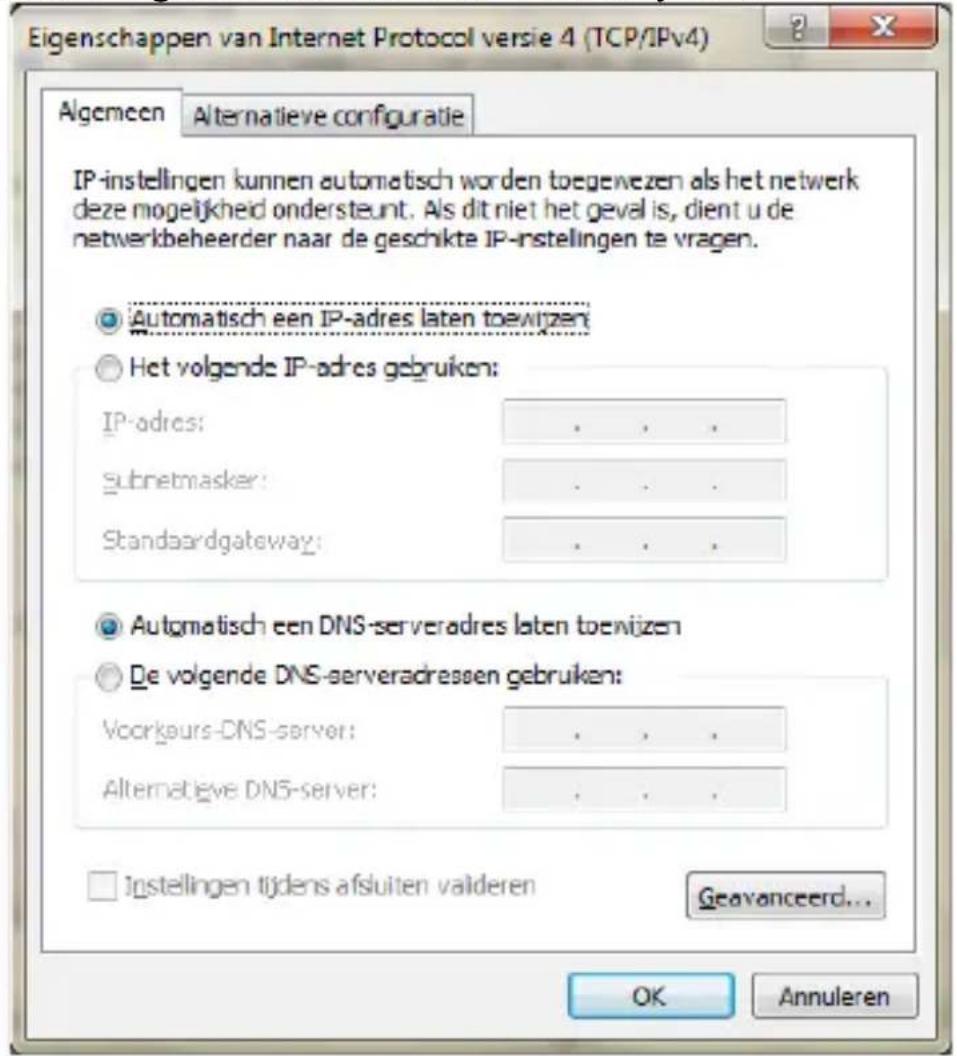

Klik nu op de knop 'Eigenschappen'.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 21 envivo@teknihall.be / www.teknihall.be Het volgend scherm zal verschijnen:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 22 envivo@teknihall.be / www.teknihall.be Zoals reeds is aangegeven zal de computer doorgaans zijn ingesteld om automatisch een IP adres en de DNS serveradressen te verkrijgen, zoals in bovenstaand screenshot. Mocht aan uw computer een statisch adres zijn toegewe- zen, noteer dan nauwkeurig de instellingen van dit scherm om deze naderhand te kunnen terugzetten. Als de instelprocedure van de Wi-Fi Repeater is afgelopen, dient u in elk geval de oorspronkelijke toestand te herstellen. U wijzigt de instellingen van dit scherm als volgt, om de setuppagina van de Wi-Fi Repeater te kunnen bereiken:

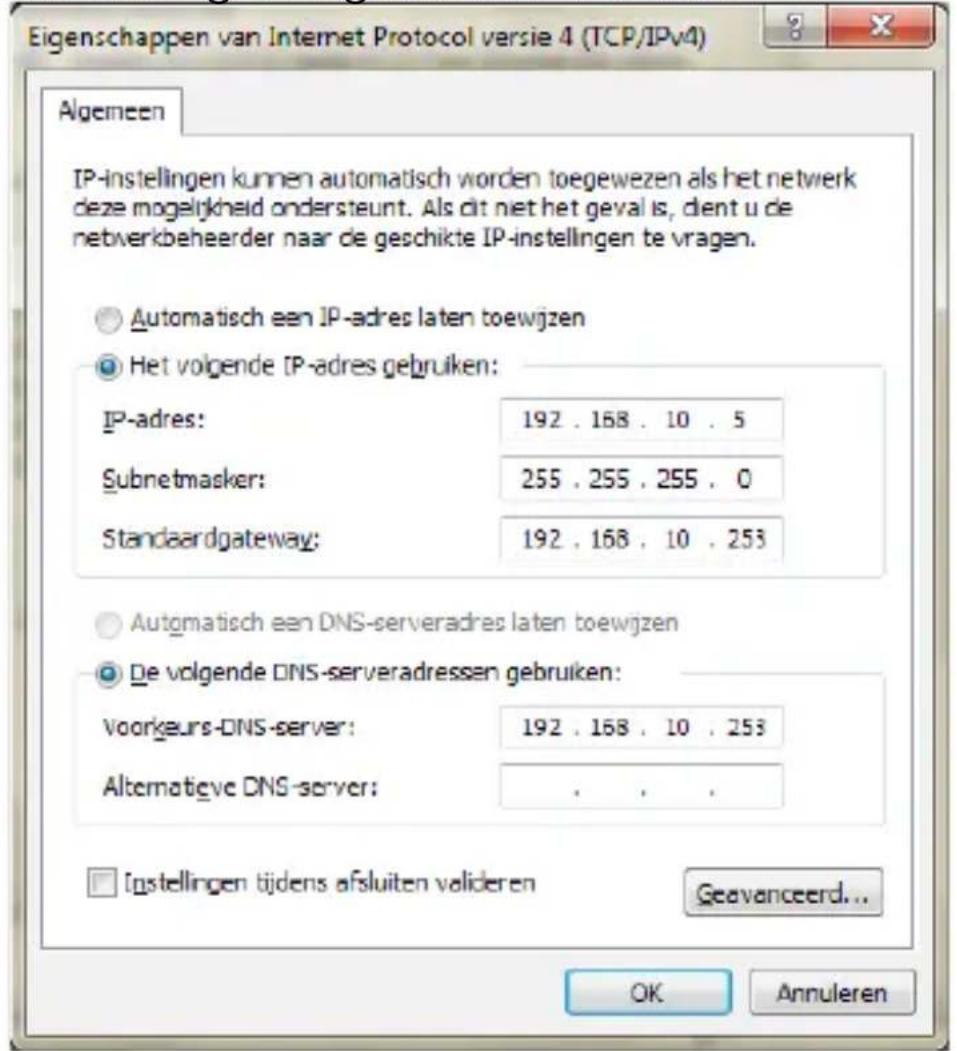

Kijk op www.teknihall.nl voor de nieuwste firmware updates.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 23 envivo@teknihall.be / www.teknihall.be Let erop dat de cijfers en de selectievakjes exact van de afbeelding overgenomen worden.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 24 envivo@teknihall.be / www.teknihall.be Druk op de 'OK' knop. Het volgende scherm verschijnt: (netwerk 6 zal bij u hoogstwaarschijnlijk een ander nummer hebben) Kies voor 'Thuisnetwerk'. Het volgende scherm verschijnt ter bevestiging:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 25 envivo@teknihall.be / www.teknihall.be

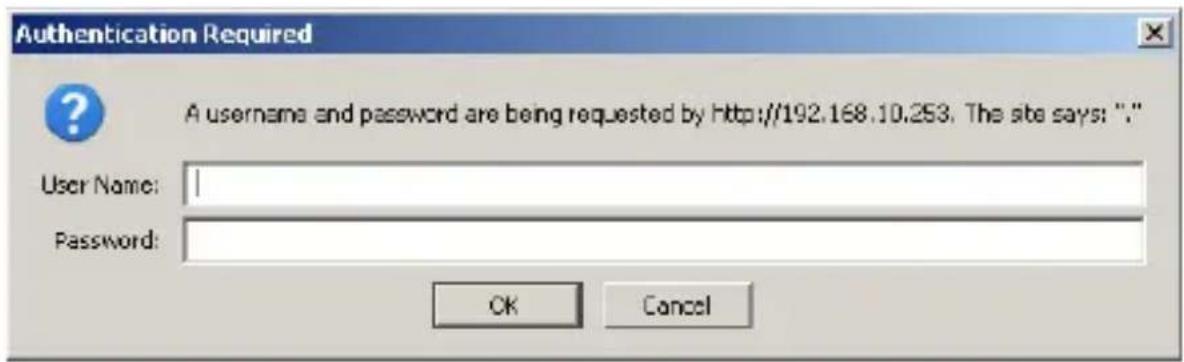

Sluit het venster. De PC kan nu contact maken met de Wi- Fi Repeater via het http protocol. Hiervoor opent u een internet browser (Internet Explorer, Firefox, Safari ...), en tikt u in de adresbalk het volgende adres in : 192.168.10.253.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 26 envivo@teknihall.be / www.teknihall.be CONFIGUREREN VAN DE ROUTER VIA DE WEB BROWSER Open een browserscherm en type in het adresveld van de browser: "192.168.10.253". Dit is het adres van de Wi-Fi Repeater. De Wi-Fi Repeater zal u antwoorden met een inlogscherm. Standaard is de inlognaam “admin”, en het wachtwoord ook (let op: kleine letters; deze gegevens zijn hoofd- lettergevoelig). Vervolgens wordt de home-pagina van de Wi-Fi Repeater weergegeven.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 27 envivo@teknihall.be / www.teknihall.beVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 28 envivo@teknihall.be / www.teknihall.be INSTEL WIZARD Nadat u succesvol bent ingelogd, klik op Wizard in het menu aan de linkerzijde om uw Wi-Fi Repeater snel in te stellen. Kies de gewenste Operation Mode en klik op Next. Zie het hoofdstuk “Een draadloos infrastructuur netwerk instellen” voor een uitleg van de verschillende modes.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 29 envivo@teknihall.be / www.teknihall.be REPEATER MODUS In het menu aan de linkerzijde kiest u 'Wizard'. Vervolgens wordt de volgende pagina getoond: Standaard is 'Router' geselecteerd, verander dit in 'Repeater'.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 30 envivo@teknihall.be / www.teknihall.be

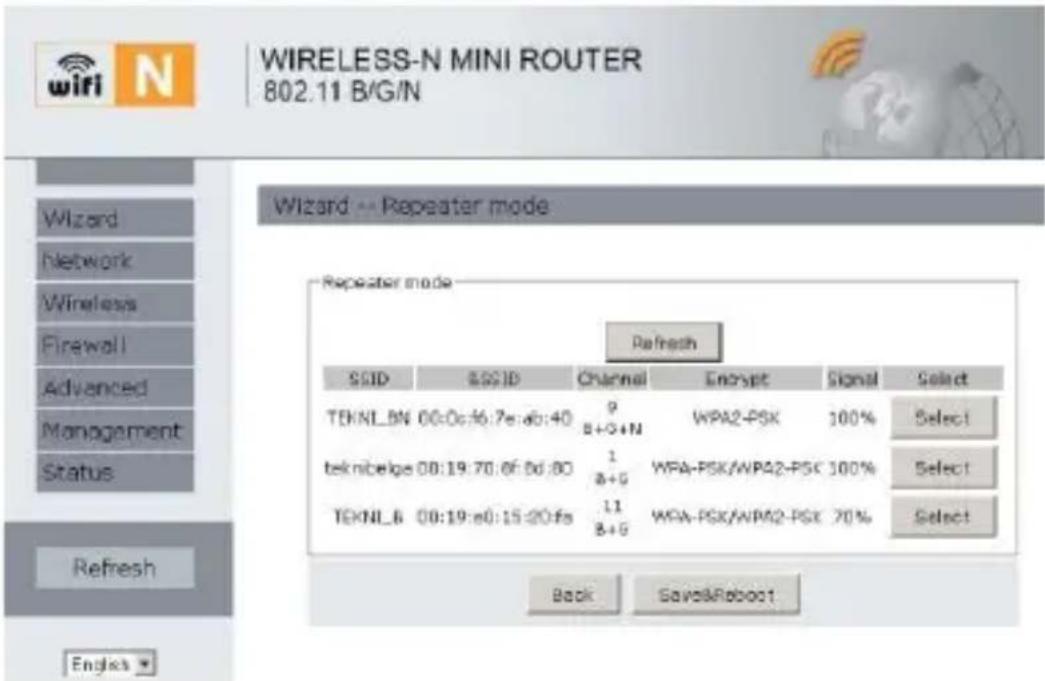

Druk op 'Next'. U krijgt dan het volgende te zien (een lijst van de beschikbare access points):Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 31 envivo@teknihall.be / www.teknihall.be

U kiest het access point dat u wilt versterken. Indien het access point dat u wilt versterken niet in de lijst voorkomt, kan dit verschillende oorzaken hebben: a) U bevindt zich buiten het zendbereik van het access point: U dient zich te verplaatsen, zodat u zich in de onmiddellijke nabijheid van het access point bevindt. b) Het access point is ingesteld om de SSID (Service Set Identifier) niet uit te zenden, omwille van een grotere beveiliging. U dient dan eerst de instelling 'SSID Broadcast' te wijzigen van het access point (zie deVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 32 envivo@teknihall.be / www.teknihall.be gebruiksaanwijzing van het access point, of de router met ingebouwd access point). Eventueel kunt U een aantal maal op de 'Refresh' knop drukken indien niet alle netwerken worden weergegeven in de lijst. Druk op één van de 'Select' knoppen. U komt dan op de volgende pagina, waar U de creden- tials van het access point dient in te geven.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 33 envivo@teknihall.be / www.teknihall.be De versleuteling en het wachtwoord van de het originele AP worden automatisch overgenomen, tenzij U dit hand- matig verandert. Het getal naast het Key tekst vak geeft het aantal inge- brachte karakters weer. Eventueel kunt U het Unmask hokje aanvinken. Het wachtwoord wordt dan zichtbaar weergegeven. Dit wachtwoord is hoofdlettergevoelig; zorg dus voor een nauwkeurige invoer. Druk vervolgens op de knop 'Save & Reboot '.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 34 envivo@teknihall.be / www.teknihall.be De Wi-Fi Repeater start nu opnieuw, en zal proberen te verbinden met het access point van het netwerk. Mocht, nadat de Wi-Fi Repeater helemaal is opgestart, het statusscherm niet opnieuw zichtbaar worden, druk dan even op de 'refresh' knop van de internetbrowser. U krijgt vervolgens een scherm te zien dat vergelijkbaar is met wat hieronder is afgebeeld:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 35 envivo@teknihall.be / www.teknihall.be Onder 'Wireless Network' – State leest u Connected; dit betekent dat de Wi-Fi Repeater succesvol is verbonden met het access point. Mocht hier Disabled staan, dan betekent dit dat het verbinden is mislukt. De oorzaak hiervoor kan in het volgende te zoeken zijn: a) U heeft het wachtwoord niet correct ingegeven. Open in het menu aan de linkerzijde Wireless – Security. U kan dan opnieuw het wachtwoord ingeven. Druk vervolgens op de knop 'Save and reboot'. b) Uw access point is zo geconfigureerd dat het slechts verbindingsaanvragen accepteert van vooraf bekende apparaten. Deze toestellen worden herkend aan hun MAC adres (dit is een wereldwijd unieke sleutel, waarvan elk netwerktoestel is voorzien). U kan het MAC adres van de Wi-Fi Repeater aflezen in het status-scherm helemaal onderaan, onder 'TCP/IP Configuration' MAC Address. U dient dit adres dan toe te voegen aan de lijst van toegestane apparaten in de setup van het access point. Raadpleeg hiervoor de handleiding van uw access point.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 36 envivo@teknihall.be / www.teknihall.be Als de setup geslaagd is, vergeet dan niet de netwerk- instellingen op de setup PC terug te zetten zoals deze voorheen waren; anders kan deze niet meer naar behoren functioneren op het aanwezige netwerk. AP MODUS In het menu aan de linkerzijde kiest u 'Wizard'. Vervolgens wordt de volgende pagina getoond: Standaard is 'Router' geselecteerd, verander dit in “AP”.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 37 envivo@teknihall.be / www.teknihall.be

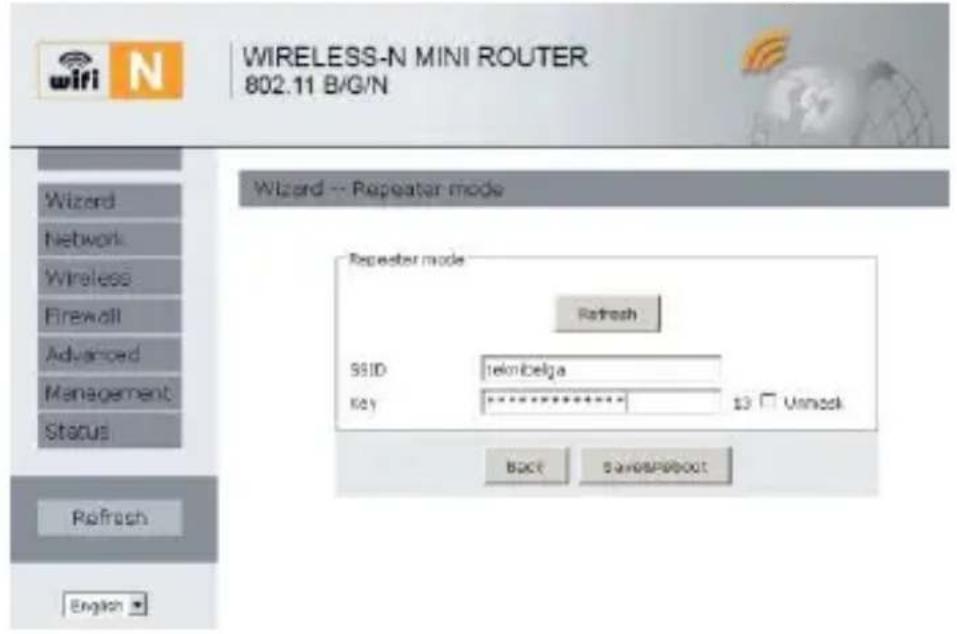

Druk op "Next".Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 38 envivo@teknihall.be / www.teknihall.be Stel de draadloze parameters in. Het is aanbevolen om het SSID te vernoemen. Het SSID kan elke gewenste naam krijgen, zodat u kunt onthouden welk netwerk van u is (als u in een omgeving met veel draadloze netwerken bent). U kiest voor AP Modus als u een router heeft zonder ingebouwde Wi-Fi en u uw netwerk draadloos wilt maken. Als u al een draadloos netwerk heeft dient u voor Repeater Modus zodat u geen 2 maar slechts 1 netwerk heeft. Het is aanbevolen om te kiezen voor "WPA/WPA2 Mixed mode" als uw security mode (veiligheidsmodus). Het wachtwoord moet tussen de 8-63 letters/cijfers lang zijn.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 39 envivo@teknihall.be / www.teknihall.be Klik op Save&Reboot om de router te herstarten en de nieuwe instellingen te verwerken. Het apparaat zal opnieuw opstarten en zal een pagina weergeven vergelijkbaar met de onderstaande afbeelding:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 40 envivo@teknihall.be / www.teknihall.be ROUTER MODUS In het menu aan de linkerzijde kiest u de 'Wizard'. De volgende pagina wordt weergegeven: Standaard is de optie "Router" geselecteerd, deze hoeft u dus niet te veranderen. Klik op "Next".Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 41 envivo@teknihall.be / www.teknihall.be

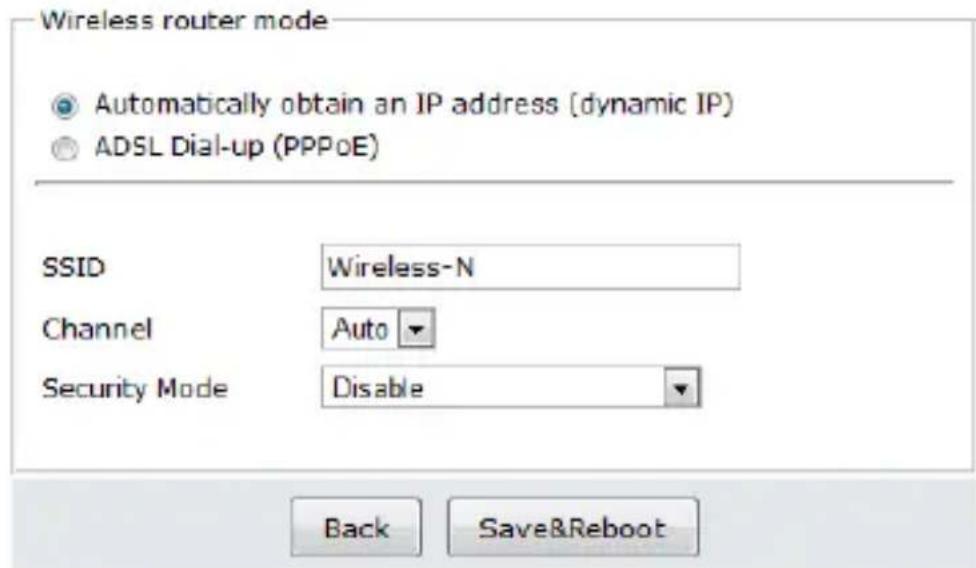

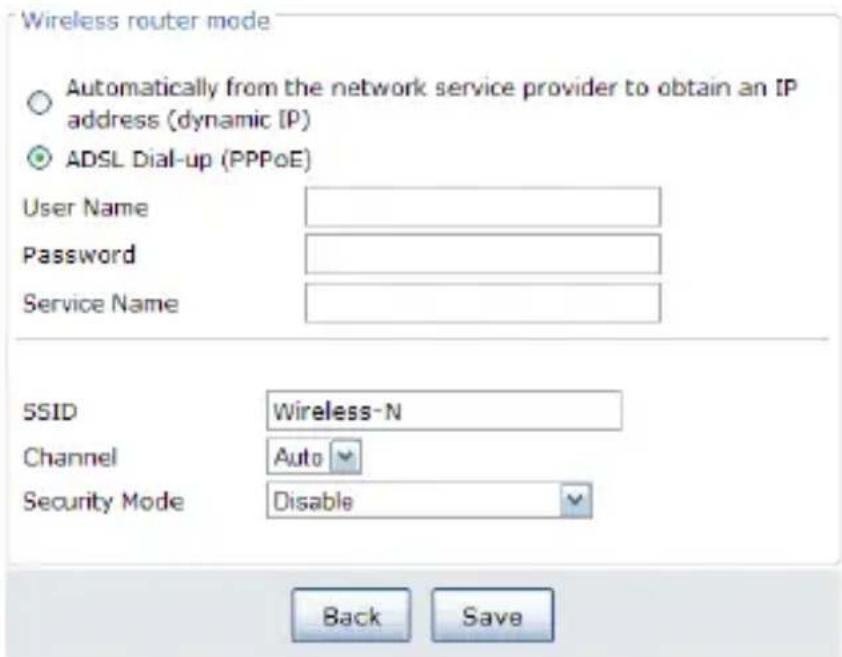

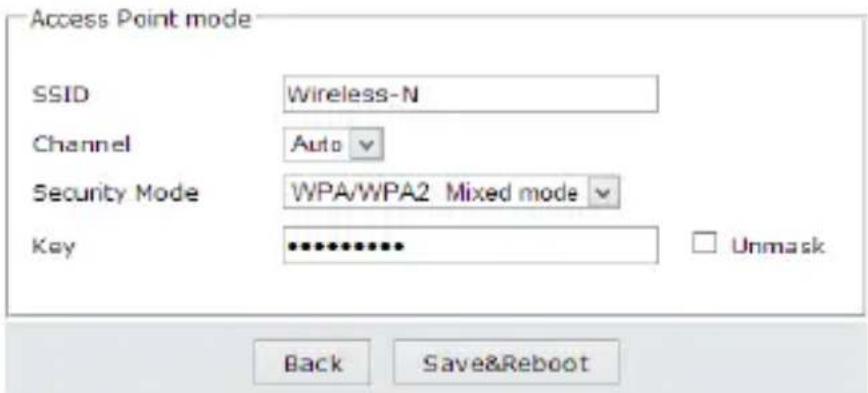

Stel de draadloze parameters in. Het is aanbevolen om de SSID te vernoemen, een Security Mode te kiezen en een Key in te voeren. Kies uw WAN verbindingstype. Als Dynamic IP is geselecteerd krijgt de router automatisch een IP adres van de DHCP server of de ISP. Er is geen verdere configuratie nodig en u kunt doorgaan met de configuratie van het draadloze netwerk.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 42 envivo@teknihall.be / www.teknihall.be Als PPPoE is geselecteerd, voer de User Name (gebruikers- naam) en Password (wachtwoord) in die u heeft gekre- gen van uw ISP. Deze velden zijn hoofdlettergevoelig.

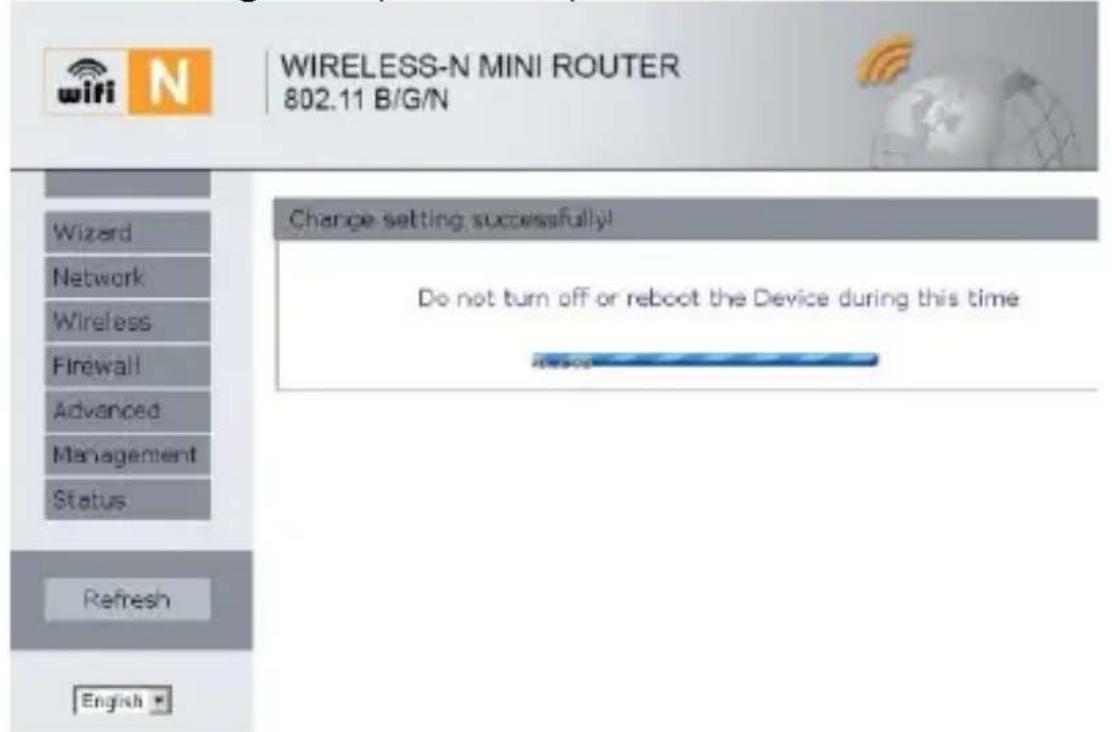

Klik op Save&Reboot om de router te herstarten en de nieuwe instellingen te verwerken.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 43 envivo@teknihall.be / www.teknihall.be

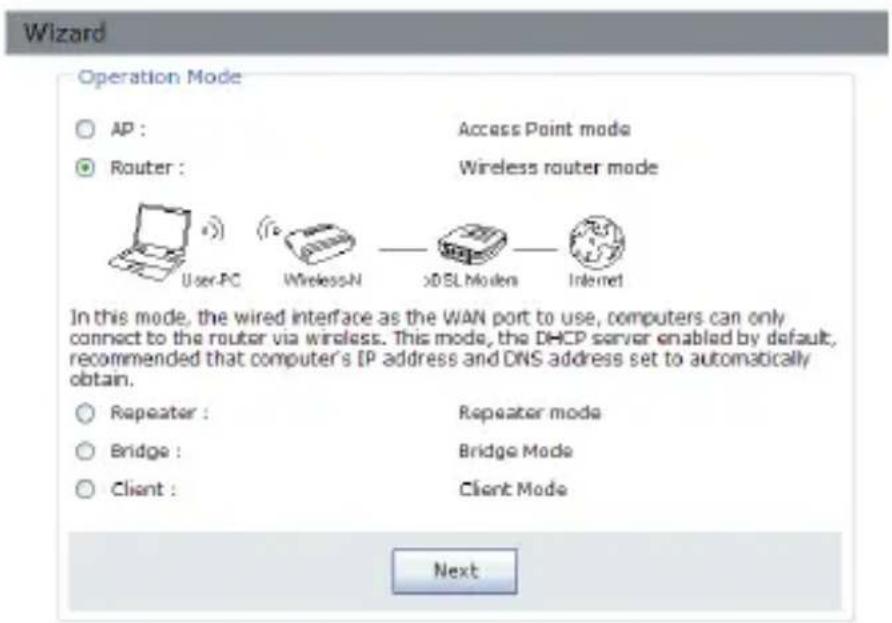

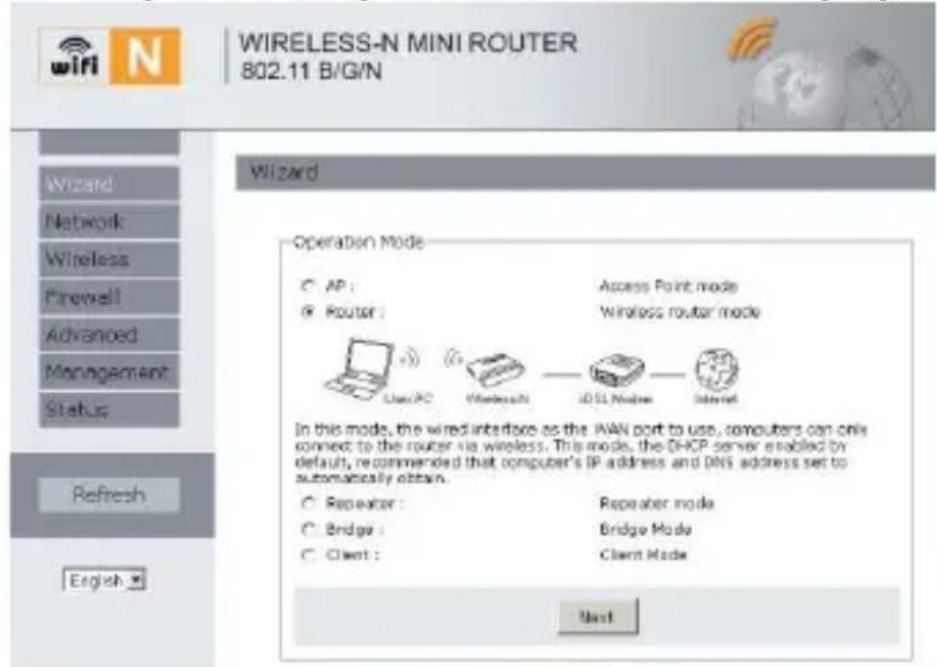

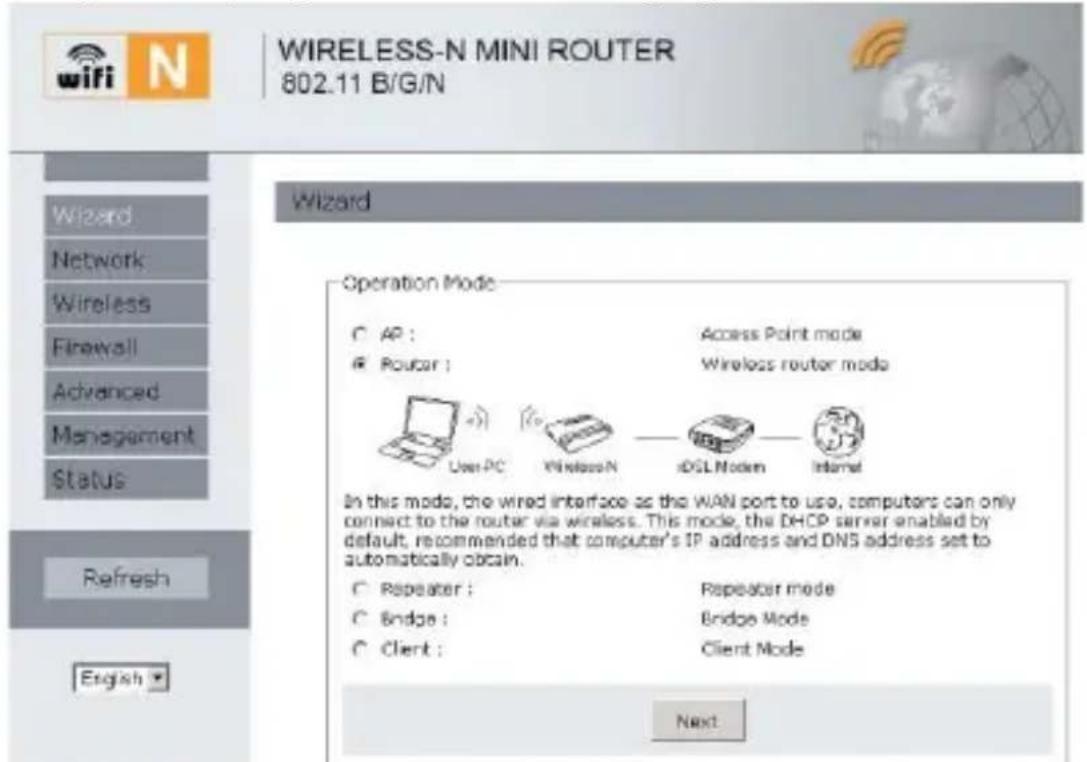

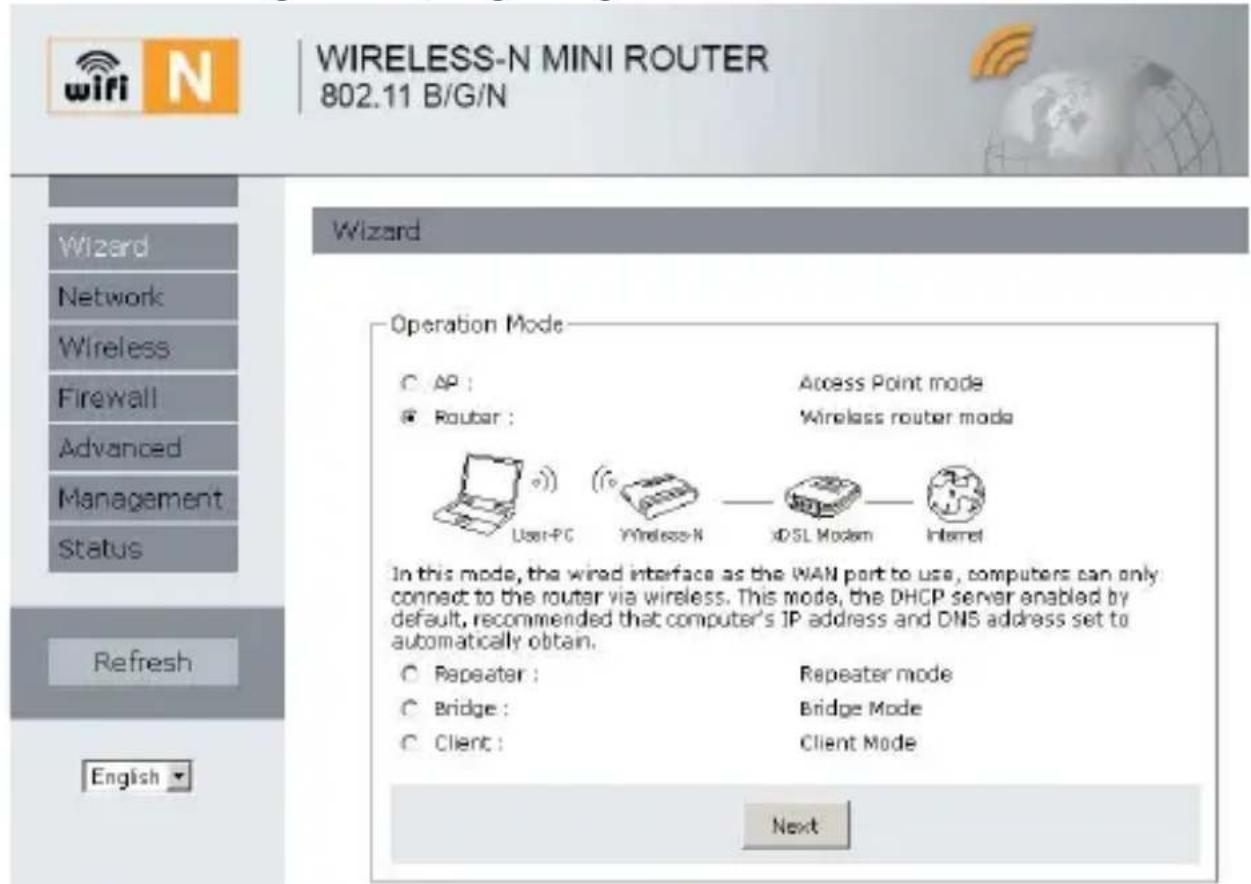

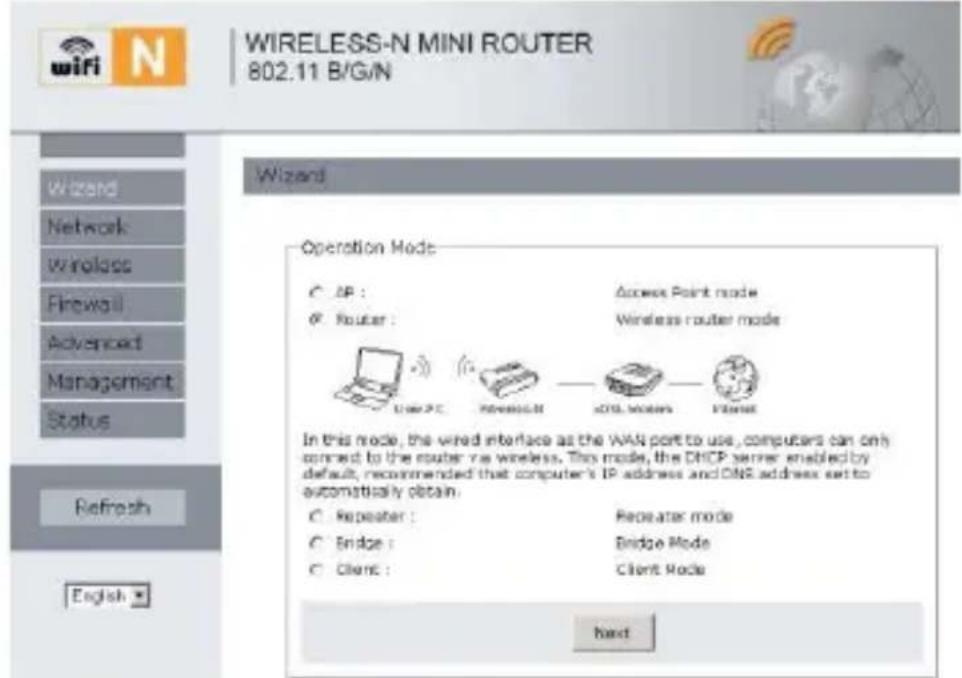

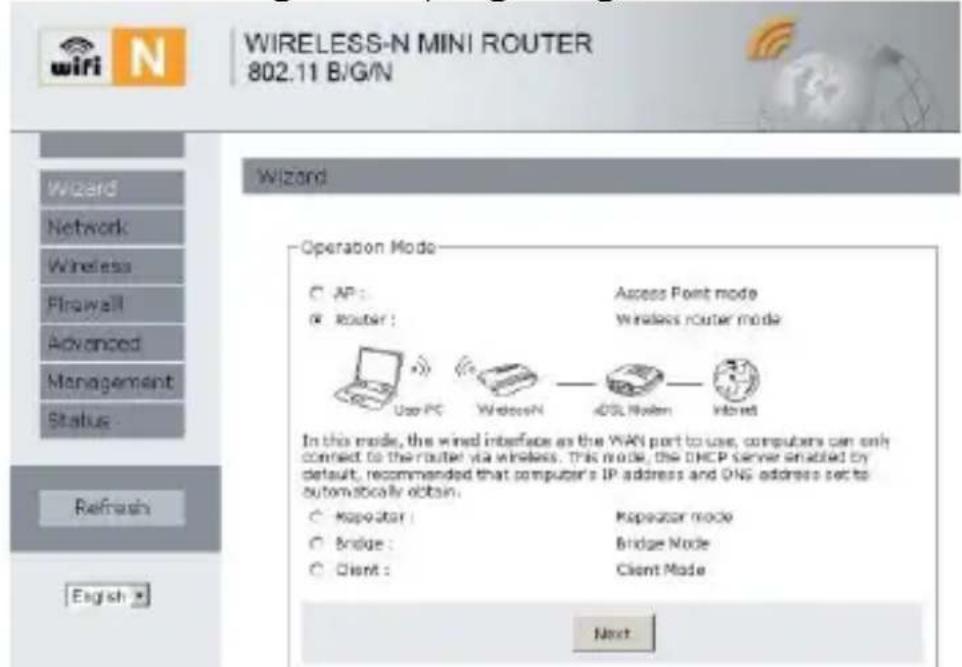

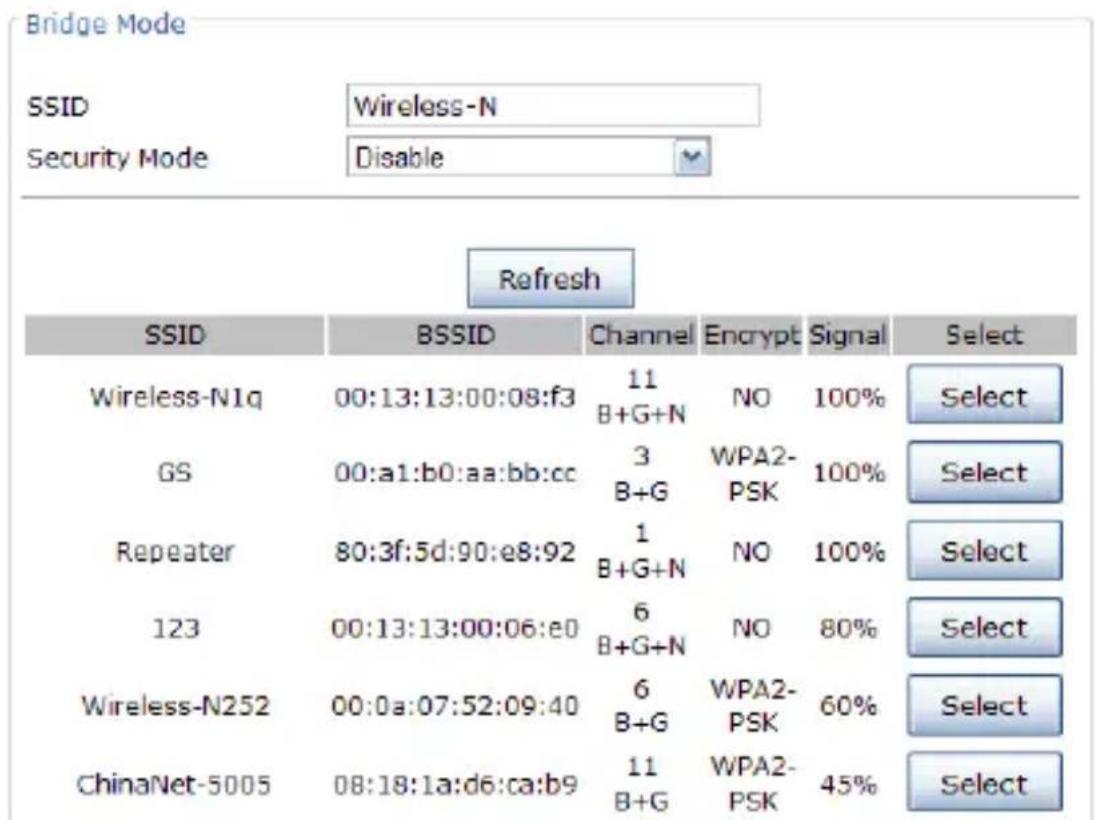

BRIDGE MODUS In het menu aan de linkerzijde kiest u voor de 'Wizard'. De volgende pagina wordt weergegeven: Standaard staat de optie "Router" geselecteerd. Verander deze selectie in “Bridge”. Klik op "Next".Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 44 envivo@teknihall.be / www.teknihall.be

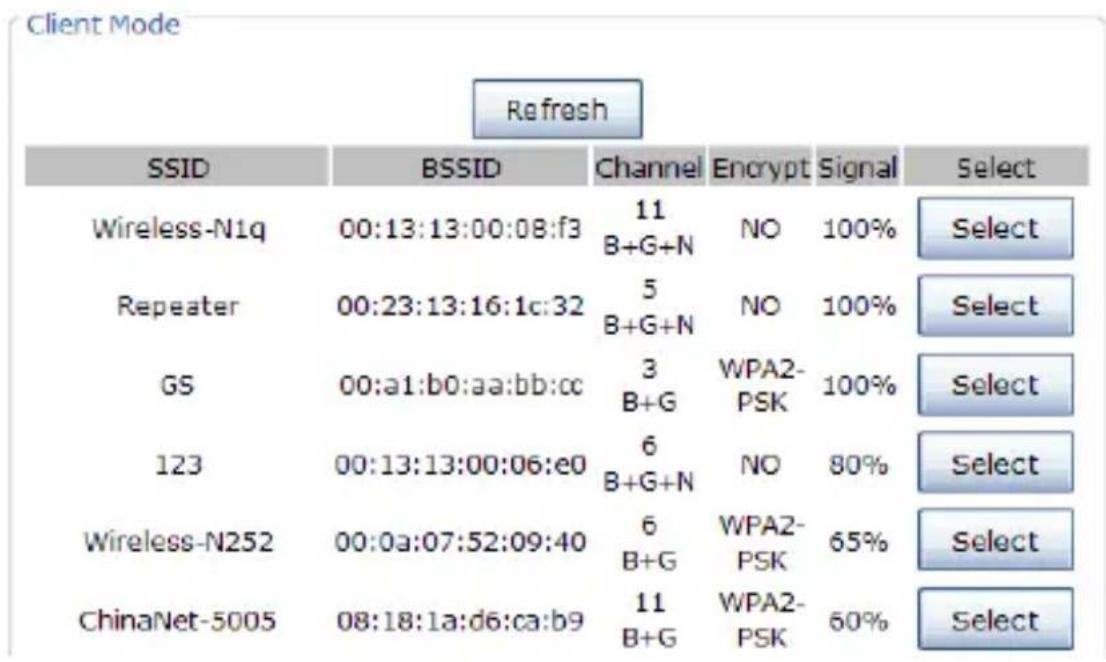

Selecteer het SSID van het Access Point waarmee u wilt verbinden en klik op Select.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 45 envivo@teknihall.be / www.teknihall.be Opmerking: Het doelnetwerk dient uit te zenden op kanaal 1-11, anders bent u niet in staat om het signaal te versterken. Stel bovenaan de draadloze parameters in. Het is aanbe- volen om het SSID te hernoemen, een Security Mode te kiezen en een Key in te stellen. Het SSID van het doelnetwerk zal automatisch worden ingevuld bij de draadloze instellingen. Type het wacht- woord van het geselecteerde netwerk onderaan. Klik vervolgens op Save&Reboot om de router te herstarten en de nieuwe instellingen te verwerken.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 46 envivo@teknihall.be / www.teknihall.be CLIENT MODUS Client Modus is geschikt als u beschikt over een desktop computer zonder draadloze netwerkadapter, maar wel over een RJ-45 Ethernet poort beschikt. De Wi-Fi Repeater kan in dit geval het signaal van uw AP/Router ontvangen en delen met de computer via de RJ-45 Ethernet poort, waardoor de computer zal zijn verbonden met het netwerk. In het menu aan de linkerzijde kiest u voor 'Wizard'. De volgende pagina zal worden weergegeven:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 47 envivo@teknihall.be / www.teknihall.be Standaard is de optie "Router" geselecteerd. Verander deze selectie in “Bridge”. Klik op "Next".

Selecteer het SSID van het Access Point waarmee u wenst te verbinden en klik op Select.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 48 envivo@teknihall.be / www.teknihall.be

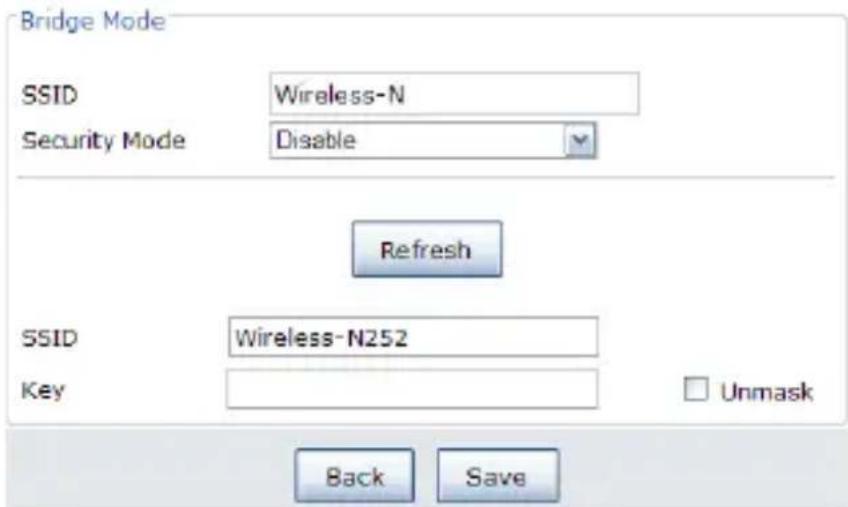

Het SSID van het doelnetwerk zal automatisch worden ingevuld bij de draadloze instellingen. Type het wacht- woord van het geselecteerde netwerk en klik op Save&Reboot om de router te herstarten en de nieuwe instellingen in gebruik te nemen.

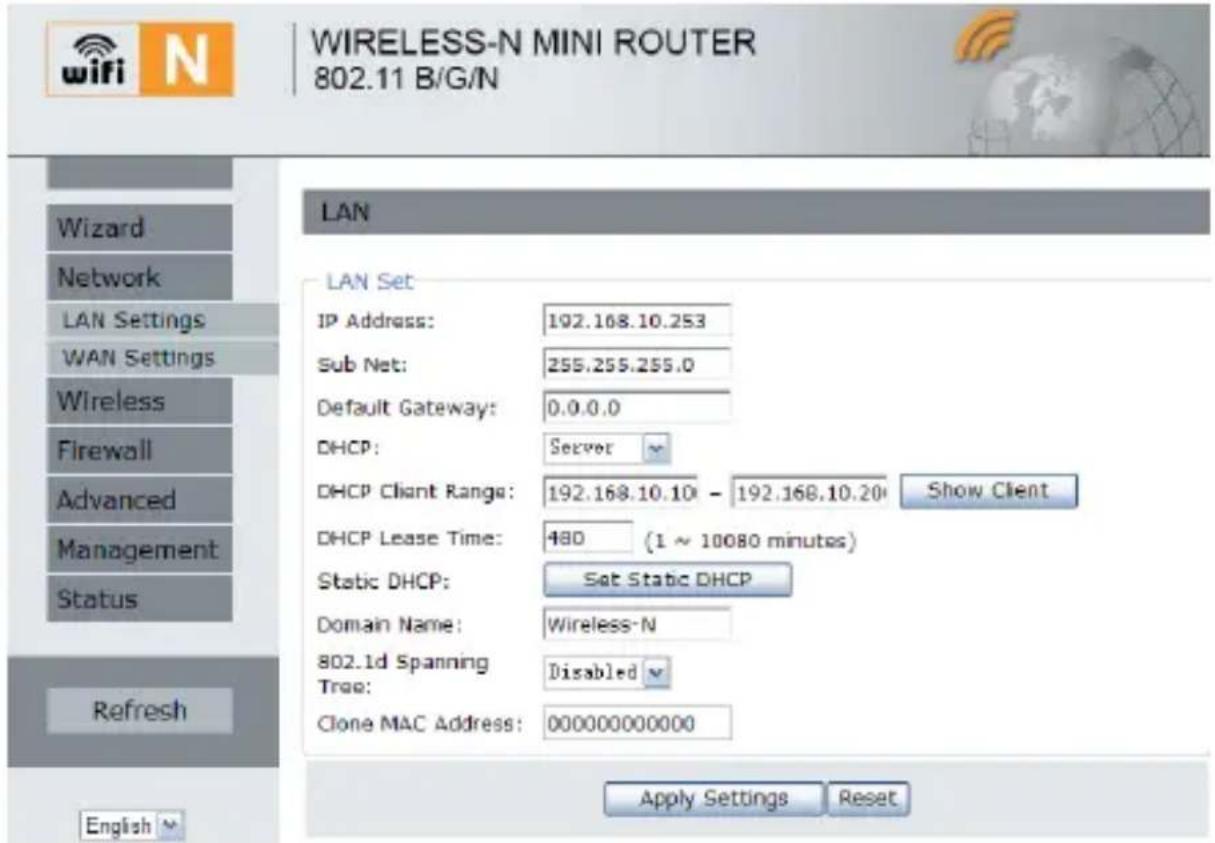

Kijk op www.teknihall.be voor de nieuwste firmware updates.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 49 envivo@teknihall.be / www.teknihall.be LAN INSTELLINGEN Klik op “Network LAN Settings” in de web management interface. Het volgende scherm zal worden weergegeven in uw web browser:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 50 envivo@teknihall.be / www.teknihall.be IP Address:

Voer het IP adres van uw Wi-Fi Repeater in met een punt als scheidingsteken (fabrieks-instelling:

Subnet Mask: Een adrescode die de grootte van het netwerk aangeeft. Gewoonlijk gebruikt u 255.255.255.0 als subnet mask. DHCP Type: Server, Client of Disable

Opmerking Als u het IP adres van de router veranderd, dient u het nieuwe IP adres te gebruiken om op de router in te loggen. Als het nieuwe IP adres van de router dat u heeft ingesteld niet in hetzelfde subnet is, zal de IP adres pool van de DHCP server automatisch mee veranderen, terwijl Virtual Server en DMZ Host niet werken totdat zij opnieuw zijn geconfigureerd.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 51 envivo@teknihall.be / www.teknihall.be

VERBINDEN MET HET INTERNET

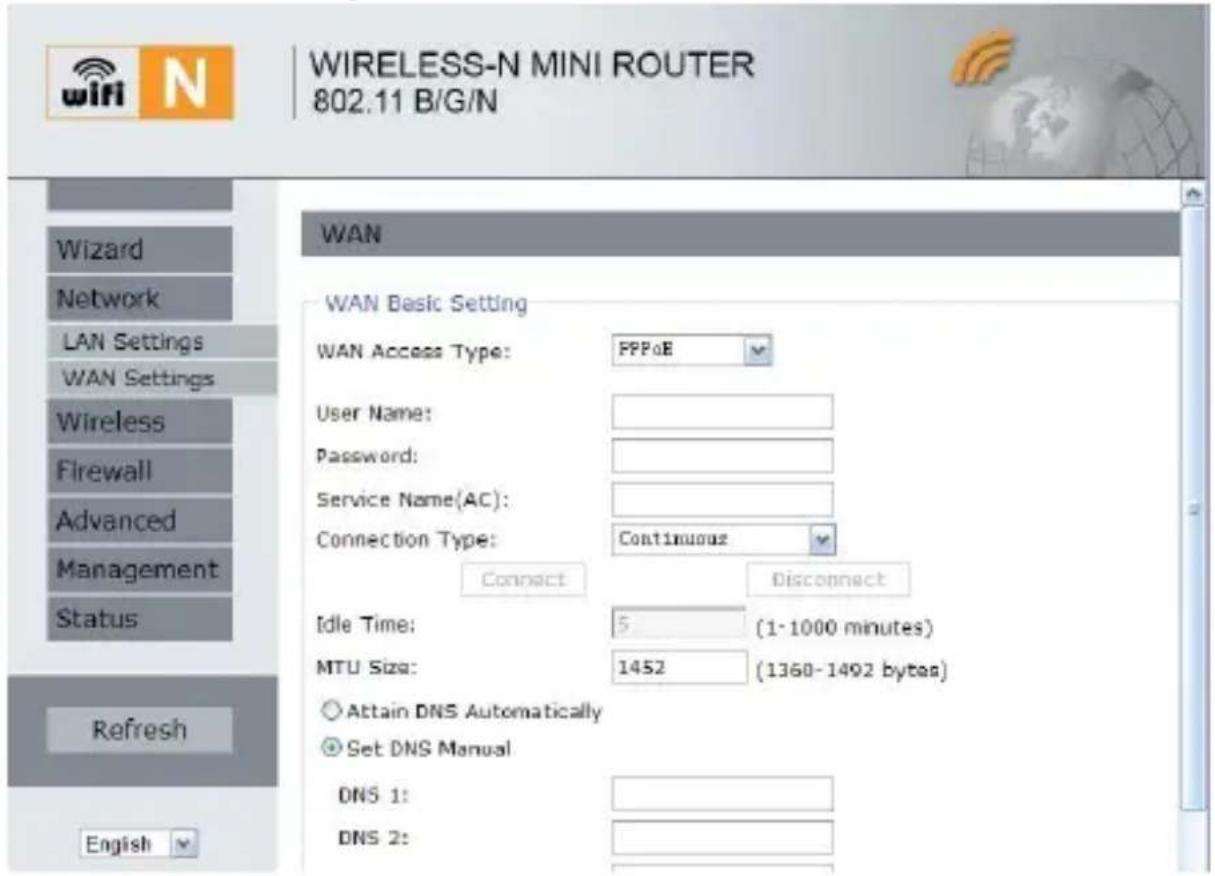

Klik op “Network WAN Settings” in de web management interface, het volgende voorbeeld is voor de WAN instelling “PPPoE”.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 52 envivo@teknihall.be / www.teknihall.be Voer de “PPPoE Username” en het “PPPoE Password” in dat u van uw ISP heeft gekregen en negeer de andere velden. (De “Service Name” kan leeg zijn). Klik op de “Apply Settings” knop om de instellingen op te slaan en de router te herstarten. Na het herstarten is uw router klaar om verbinding met het Internet te maken. Als uw ISP u van statische of vaste IP adres, Subnet Mask, Gateway en DNS instellingen voorzien, selecteer ‘Static IP’. Voer het IP adres / Subnet Mask / Default Gateway / MTU / Primary / Secondary DNS in met een punt als scheidingsteken zoals aangegeven door uw ISP.

Kijk op www.teknihall.be voor de nieuwste firmware updates.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 53 envivo@teknihall.be / www.teknihall.be

Als uw ISP een DHCP service gebruikt, selecteer ‘DHCP Client’, en de router krijgt automatisch IP parameters van uw ISP. Deze pagina geeft de WAN IP parameters weer die automatisch door uw ISP zijn toegewezen, waaronder IP adres, Subnet Mask, Default Gateway et cetera.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 54 envivo@teknihall.be / www.teknihall.be

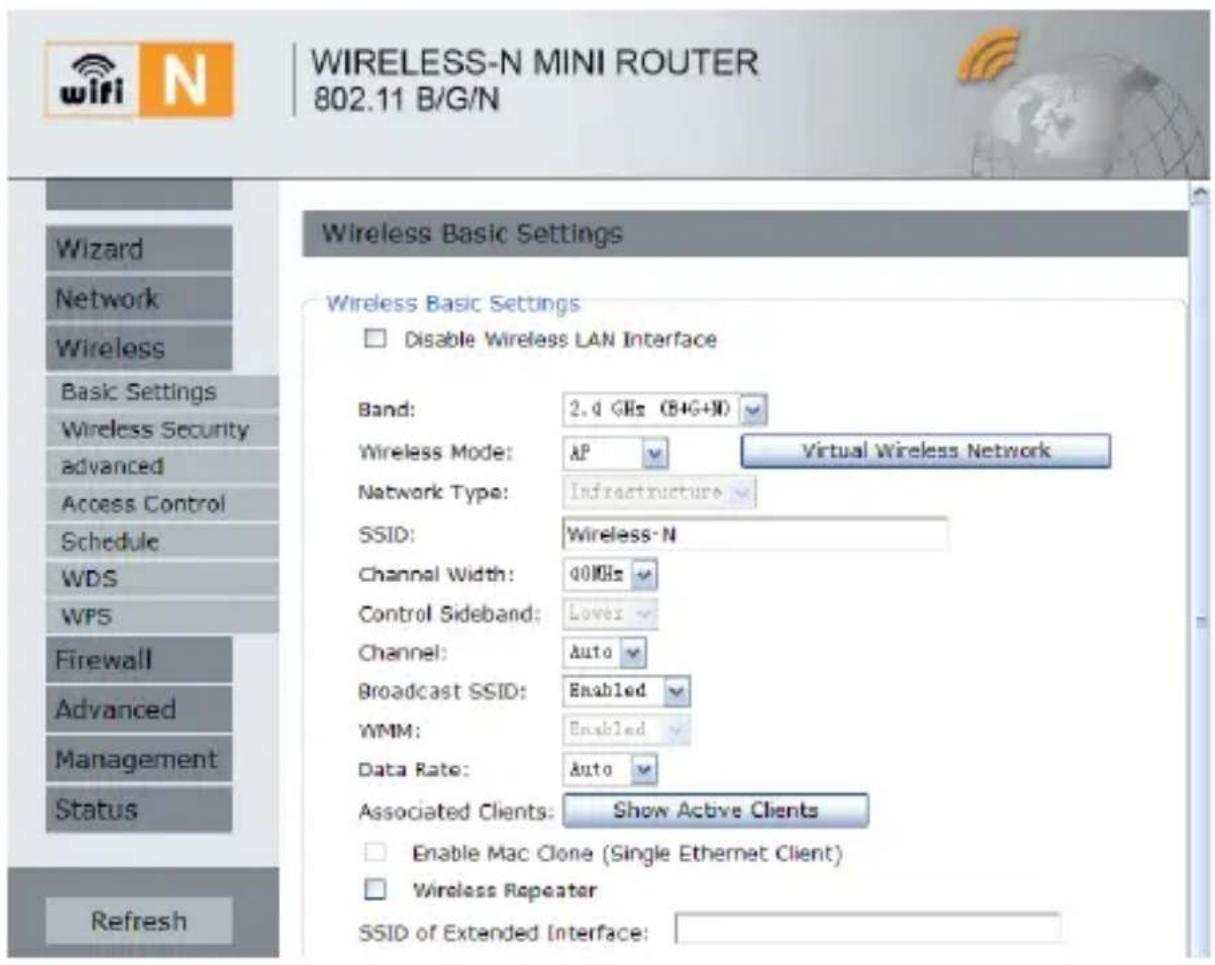

DRAADLOZE BASISCONFIGURATIE Klik op “Wireless Basic Settings” in de web management interface, het volgende bericht zal worden weergegeven in uw web browser: U kunt de minimale instellingen voor draadloze communicatie, zoals de netwerknaam (SSID) en Channel instellen. Het AccessVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 55 envivo@teknihall.be / www.teknihall.be Point kan eenvoudig worden ingesteld door alleen het minimale in te stellen.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 56 envivo@teknihall.be / www.teknihall.be

Disable Wireless Draadloos netwerk aan/uit Band Ondersteunt 11B/11G/11N mixed modes. SSID Main Service Set Identifier. Dit is de "naam" van uw draadloze netwerk. Broadcast SSID Selecteer “Enable” om ervoor te zorgen dat het SSID van het apparaat zichtbaar is voor draadloze apparaten. Channel Number Dit veld bepaald welke frequentie wordt gebruikt. Standaard is het kanaal ingesteld op Auto, zodat het AP automatisch het beste kanaal kiest. Het is niet nodig om het draadloze kanaal te veranderen tenzij u inferentie problemen ervaart met een andere access point in de buurt.

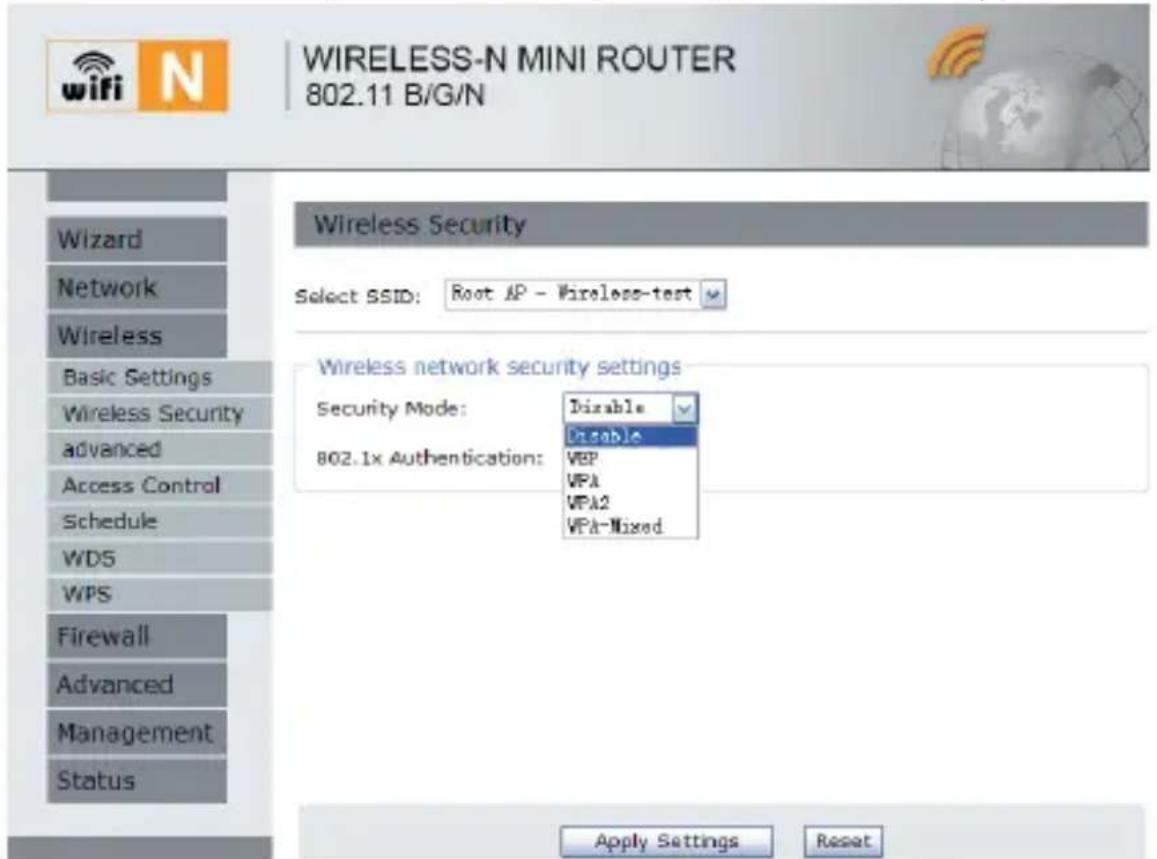

Klik op “Wireless Wireless Security” in de web management interface, het volgende bericht wordt weergegeven in uw web browser:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 57 envivo@teknihall.be / www.teknihall.be Stel de draadloze beveiliging en versleuteling in om ongeautoriseerde toegang en monitoring te voorkomen. Ondersteunt 64/128-bit WEP, WPA, WPA2 encryptie. Als u klaar bent, klik op ‘Apply Settings‘. Klik op “Wireless WPS” in de web management interface, het volgende zal worden weergegeven in uw web browser: U kunt een draadloze verbinding tussen eenVoor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 58 envivo@teknihall.be / www.teknihall.be draadloze adapter en een router tot stand brengen door gebruik te maken van ofwel de Push Button Configuration (PBC) methode of de PIN methode.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 59 envivo@teknihall.be / www.teknihall.be Disable WPS: In-/uitschakelen Self-PIN Number: Als het nieuwe apparaat Wi-Fi Protected Setup en de PIN methode ondersteunt, kunt u het verbinden met het netwerk met het PIN nummer. PBC method: Als de draadloze adapter Wi-Fi Protected Setup en Push Button Configuration (PBC) ondersteunt Stap 1: Druk gedurende 2-3 seconden op de WPS knop van de router of klik in de web management interface op de ‘Start PBC’ knop. Stap 2: Druk gedurende 3 seconden op de WPS knop van de adapter. Step 3: Wacht enige tijd totdat het volgende scherm verschijnt. Klik op Finish om de WPS configuratie te voltooien.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 60 envivo@teknihall.be / www.teknihall.be

ROUTER BEHEER INSTELLINGEN

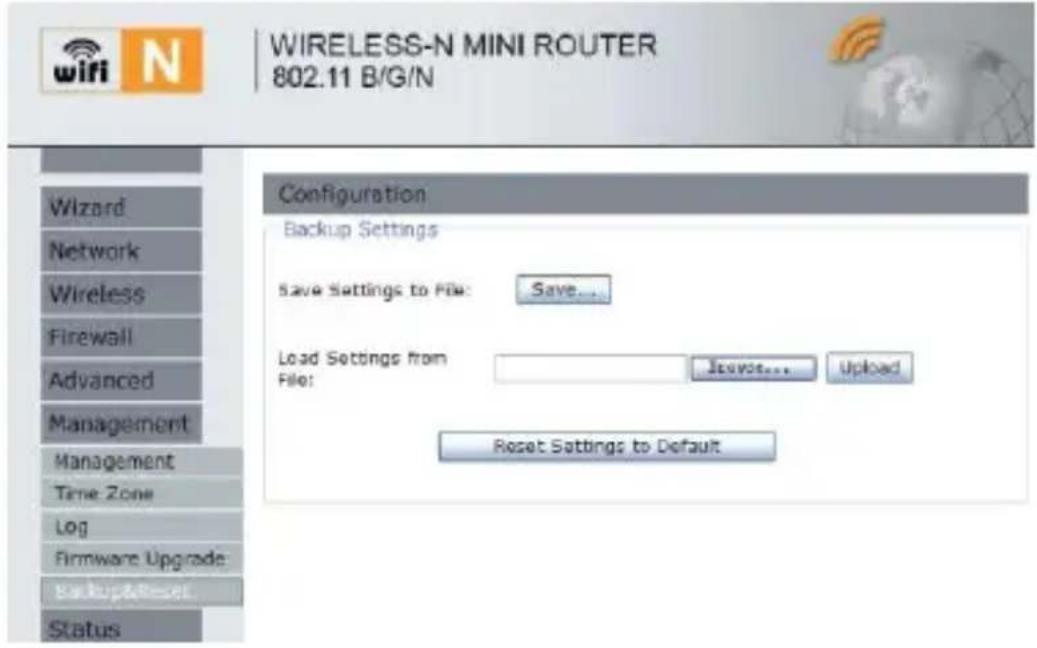

Factory Default, Settings Backup and Restore U kunt van de instellingen van deze router een backup maken in een bestand, zodat u deze om veiligheids- redenen op verschillende plekken op kan slaan. Om een backup te maken of de instellingen terug te zetten, volg de volgende instructies: Klik op ‘Management Backup&Reset’ in de web management interface, het volgende scherm verschijnt in uw web browser:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 61 envivo@teknihall.be / www.teknihall.be Save Settings Druk op de ‘Save...’ knop, en u kunt de configuratie als een bestand downloaden. U kunt het onder een andere bestandsnaam opslaan om verschillende versies te bewaren en het bestand op een veilige plek opslaan. Load Settings Klik op ‘Browse…’ om een eerder opge- slagen configuratiebestand op uw computer te selecteren en klik vervolgens op ‘Upload’ om het bestand naar de router te versturen. Nadat de configuratie is geüpload zal de configuratie van de router worden overschreven met het zojuist geüploade bestand. Reset Settings Klik op deze ‘Reset Setting to Default‘ knop om alle instellingen te verwijderen en de configuratie van deze router terug te zeggen naar de fabrieksinstellingen.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 62 envivo@teknihall.be / www.teknihall.be FIRMWARE UPGRADE De systeemsoftware die wordt gebruikt door deze router heet ‘firmware’, net als andere applicaties op uw computer. Wanneer u de oude software vervangt door nieuwe wordt uw computer voorzien van nieuwe functionaliteit. U kunt deze functie ook gebruiken om nieuwe functies aan uw router toe te voegen, of zelfs bugs in de router te verhelpen. Klik op ‘Management Firmware Upgrade’ in de web management interface, het volgende zal worden weergegeven in uw web browser: Klik eerst op de ‘Browse…’ knop, waarna u wordt gevraagd om een firmware bestand te selecteren. Download het laatste firmware bestand van onze website en gebruik het op de router te upgraden.

Kijk op www.teknihall.be voor de nieuwste firmware updates.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 63 envivo@teknihall.be / www.teknihall.be

Nadat het firmware upgrade bestand is geselecteerd, klik op de ‘Upgrade‘ knop, waarna de router automatisch de firmware upgrade procedure start. Deze procedure kan enkele minuten duren, wees geduldig.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 64 envivo@teknihall.be / www.teknihall.be OPMERKING: Onderbreek nooit de upgrade procedure door de web browser te sluiten of de computer fysiek te ontkoppelen van de router. Als de firmware die u heeft geüpload is beschadigd zal de firmware upgrade mislukken en dient u mogelijk de router terug te brengen naar de dealer waar u deze heeft gekocht om hulp te vragen. (Garantie vervalt als u de upgrade procedure heeft onderbroken).

VERANDER HET MANAGEMENT WACHTWOORD

Het standaard wachtwoord van de Wi-Fi Repeater is “admin”, en wordt weergegeven in het login scherm wanneer u verbinding maakt via een web browser. Er is een veiligheidsrisico als u het standaard wachtwoord niet aanpast, aangezien iedereen deze kan zien. Dit is erg belangrijk als de draadloze functionaliteit is ingeschakeld. Om het wachtwoord te veranderen, volg de volgende instructies: Klik op ‘Management Management‘ in the web management interface, het volgende wordt weergegeven in uw web browser:Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 65 envivo@teknihall.be / www.teknihall.be

Wanneer u klaar bent, klik op ‘Apply Settings‘. Als u het originele wachtwoord onveranderd wilt laten, klik op ‘Reset‘.Voor nederlandstalige ondersteuning neemt u P1266 contact op met Teknihall support: 03/485.63.51 66 envivo@teknihall.be / www.teknihall.be VERWIJDERING

Kijk op www.teknihall.be voor de nieuwste firmware updates. Elektrische en elektronische apparatuur (EEE) bevat materialen, delen en inhoud die gevaarlijk kunnen zijn voor het milieu en schadelijk voor de menselijke gezondheid als afval bestaande uit elektrische en elektronische apparatuur (WEEE) niet correct wordt weggegooid. Apparaten die gemarkeerd zijn met het WEEE logo (te zien links), zouden niet met het huishoudafval weggegooid moeten worden. Neem contact op met uw lokale autoriteit op het gebied van afvalver-werking, aangezien zij in staat zullen zijn om u details te geven over de mogelijkheden voor recycling in uw omgeving.
