Producttype	Digitale gradenboog / hoekmeter
Merk	Powerfix
Model	Z32118
Meeteenheid	Graden (°)
Meetbereik	0 - 999,9°
Resolutie	0,1°
Nauwkeurigheid	±0,3°
Meetsysteem	Lineair, contactloos (CAP)
Weergave	LCD-scherm
Voeding	1 batterij CR2032, 3V
Bedrijfstemperatuur	+5 °C tot +40 °C
Omgevingsvochtigheid	0 % tot 80 % RV
Inhoud van de levering	Hoekmeter, batterij CR2032, gebruikershandleiding
Belangrijkste functies	Hoekmeting, nulstellen (ZERO), hoekvergrendeling
Onderhoud en reiniging	Reinigen met een droge doek, niet onderdompelen in water
Veiligheid	Buiten bereik van kinderen houden, niet blootstellen aan hitte of vocht
Onderdelen en repareerbaarheid	Vervangbare batterij door gebruiker, geen andere gespecificeerde onderdelen
Garantie	3 jaar

Veelgestelde vragen - Z32118 POWERFIX

Hoe zet ik de hoekmeter aan?

Druk op de ON/OFF schakelaar om het LCD-scherm in te schakelen.

Hoe stel ik de hoek terug naar nul?

Plaats het apparaat op een vlakke ondergrond en druk vervolgens op de ZERO knop om de gegevens op nul te zetten.

Welk type batterij gebruiken en hoe vervang ik deze?

Gebruik een CR2032 3V batterij. Druk op de knop van het batterijvak, verwijder de houder, vervang de batterij met inachtneming van de polariteit (+ naar buiten), en plaats de houder terug.

Wat te doen als het LCD-scherm niets weergeeft?

Controleer of het apparaat is ingeschakeld (ON/OFF knop). Zo niet, schakel het in. Anders, verwijder de batterij en plaats deze terug, controleer de polariteit en het contact. Als de spanning lager is dan 2,4V, vervang de batterij.

Hoe vergrendel ik een gemeten hoek?

Draai de vergrendelknop met de klok mee om de gewenste hoek vast te houden.

Het symbool voor lage batterij verschijnt, wat te doen?

Het symbool geeft een spanning lager dan 2,7V aan. Vervang de batterij zoals beschreven in de handleiding (hoofdstuk 'Batterij plaatsen / vervangen').

Hoe reinig ik de hoekmeter?

Gebruik een droge doek om de behuizing schoon te maken. Dompel het apparaat niet onder in water en gebruik geen oplosmiddelen of benzine.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Buiten bereik van kinderen houden, niet blootstellen aan hitte of vocht, batterijen niet kortsluiten, en de batterij verwijderen bij langdurig niet-gebruik.

Kan ik dit apparaat gebruiken voor commercieel gebruik?

Nee, het apparaat is uitsluitend bestemd voor particulier gebruik en is niet geschikt voor commercieel gebruik.

Hoe verwijder ik het apparaat of de gebruikte batterij?

Gooi het apparaat of de batterijen niet bij het huishoudelijk afval. Volg de lokale richtlijnen voor recycling. De batterijen moeten worden gerecycled volgens richtlijn 2006/66/EC.

GEBRUIKSAANWIJZING Z32118 POWERFIX

Bedienings- en veiligeidsinstructies

Einleitung .6

Doelmatig gebruik.. .Pagina 27

Omvang van de levering. 27

Onderdelenbeschrijving.. .Pagina 27

Veiligheidsinstructies.. 28

Veiligheidsaanwijzingen met betrekking tot de batterijen..

Voor de ingebruikname... .Pagina 30

Batterijplaatsen/vervangen.. .Pagina 30

Ingebruikname.. 30

De hoekmeter gebruiken... .Pagina 30

Fouten herstellen.. .Pagina 30

Onderhoud en schoonmaken.. 31

Verwijdering.. 31

Garantie.. 32

DIGITALE HOEKMETER

Inleiding

Doelmatig gebruik

Alleen voor privé gebruik.

Niet voor commercieel gebruik.

- Omvang van de levering

1 x Hoekmeter
1 x Batterij
1 x Gebruiksaaanwijzing

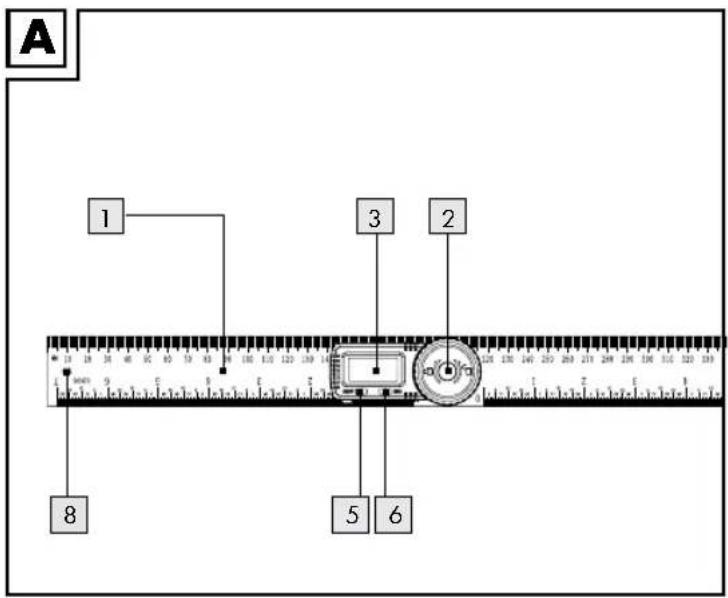

Onderdelenbeschrijving

1 Digitale hoekmeter
Vastetknop
3 LCD-display
Knop van batterijvak
knop ON/OFF (AAN/UIT)
6 Knop ZERO (NUL)
7 Batterijhouser
8 Ophanggat

Invloed van luchtvochtigheid: tussen 0 % en 80 %

relatieveluchtvochtigkeit

verwaarloosbaar

Batterij: 3 V

CR2032

(mee inbegre

pen)

Veiligheidsinstructies

VOOR GEBRUK ALSTUBLIEFT DE
HANDLEIDING LEZEN!
HANDLEIDING ALSTUBLIEFT
ZORGVULDIG BEWAREN!

ATTENTIE! VERWONDINGSGEVAAR!

HET PRODUCT DIENT NIET IN DE HANDEN VAN KINDEREN TE KOMEN. DIT PRODUCT IS GEEN SPEELGOED!

Dit product dient Niet door kinderen zonder toezicht gelebrukt te worden.

LEVENS-EN VERWONDINGSGEVAAR VOOR PEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmaterialial.

Er bestaat verstikkingsgevaar door verpakkingsmaterial. Kinderen anderschatten vaak deze gezaren. Houd kinderen buiten het bereik van dit product.
LEVENSGEVAAR! Batterijen können ingeslikt worden, dit kan levensgevaarlijk zijn. Neem direct contact met een arts op, als een batterij ingeslikt is.
Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorieche of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeieende bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
Stel het product nooit bloot aan hoge temperaturen en vocht, aangezien het product anders beschadigd kan worden.
Oefen geen druk op de hoekmeteruit. De chip in de hoekmeter kan worden beschadigd.
Houd de hoekmeter schoon en droog. Vloeistof kan de hoekmeter beschadigen.

Veiligheidsaanwijzingen met betrekking tot de batterijen

ATTENTIE! EXPLOSIEGEVAAR! Laad de batterijen nooit op!

Batterijen mogen nicht kortgesloten worden. Oververhitting, brandgevaar of explodingen können de gevolgen zich.
Verwijder een lege batterij direct uit het product. Er bestaat verhoogd lekgevaar!
Houd de batterijuit de buurt van kinderen,werp de batterijniet in het vuur, sluit de batterijniet kort en open de batterijniet.
Let op de juiste polariteit (+en -)
Gebruik uitsluitend het aangegeven type batterij.
Bij Niet-inachtneming van de aanwijzingen kan de batterij over de drempelspanning verder ontlagen worden. Er bestaat dan gevaar oplekken. Indien de batterij in het apparaatuitgelopen is, haalt U deze direct eruit om schade aan het apparaat te voorkomen!
Beschemende handschoenen dragen! Uitgelopen of beschadigde batterijen kuren bij contact met de huid bijtende wonden veroorzaken; Draag waarom in dit geval beslist geschikte beschemende handschoenen.
Vermijd contact met de huid, ogen en slijmvliezen. In geval van contact met batterijzuur de betroffen plek met rijkelijk water afspoelen en / of raadpleeg een arts!

WAARSCHUWING! Schakel het product UIT voordat U de batterij inzet (LCDdisplay 3 isuit).

Haal de batterij uit het apparaat als U deze langere tijd nicht gebruikt.
Sluit de polen in geen geval kort.

Voor de ingebruikname

- Batterijplaatsen/vervangen

Tip: Als het lege batterij-symbool het LCD-display 3 verschijnt, betekent dit dat de batterij leeg/verbruikt is.

Tip: Na het verwangen van de batterij, is het möglichk dat het LCD-display 3 nicht juist werk. Verwijder de batterij enplaats deze verwolgens terug.

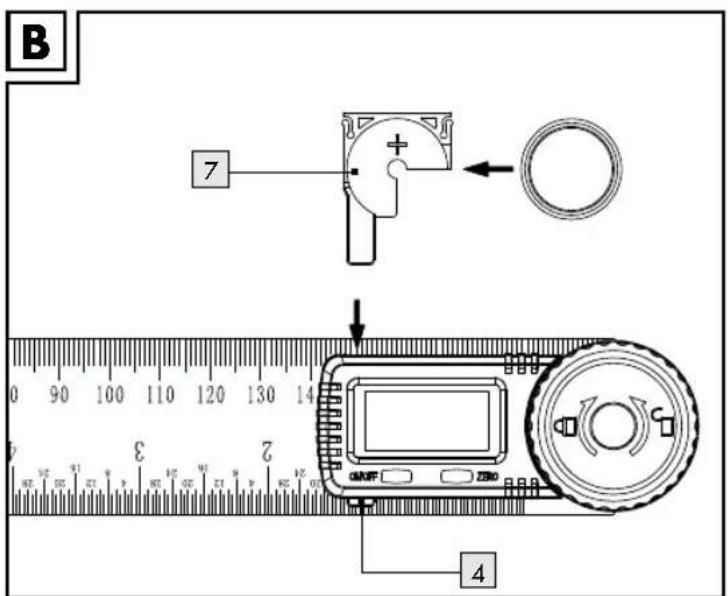

Duw op knop van batterijvak 4 en trek de batterijhouser 7 verrolgens uit (zie fig B).
Verwijder de verbruike batterij.
Breng de batterijhouser met de neuee batterij, volgens de juiste polariteit (+en-) , in het batterijvak. Zorg dat het plus teken maar buiten is gericht.
Duwdabatterijhouser volledig in (zieFig.B).

Ingebruikname

- De hoekmeter gebruiken

Druk op de ON/OFF knop om het LCD-display 3 in te schakelen.
Maak de vastzetknop 2 los door deutsche gegen de klok in te draaien.

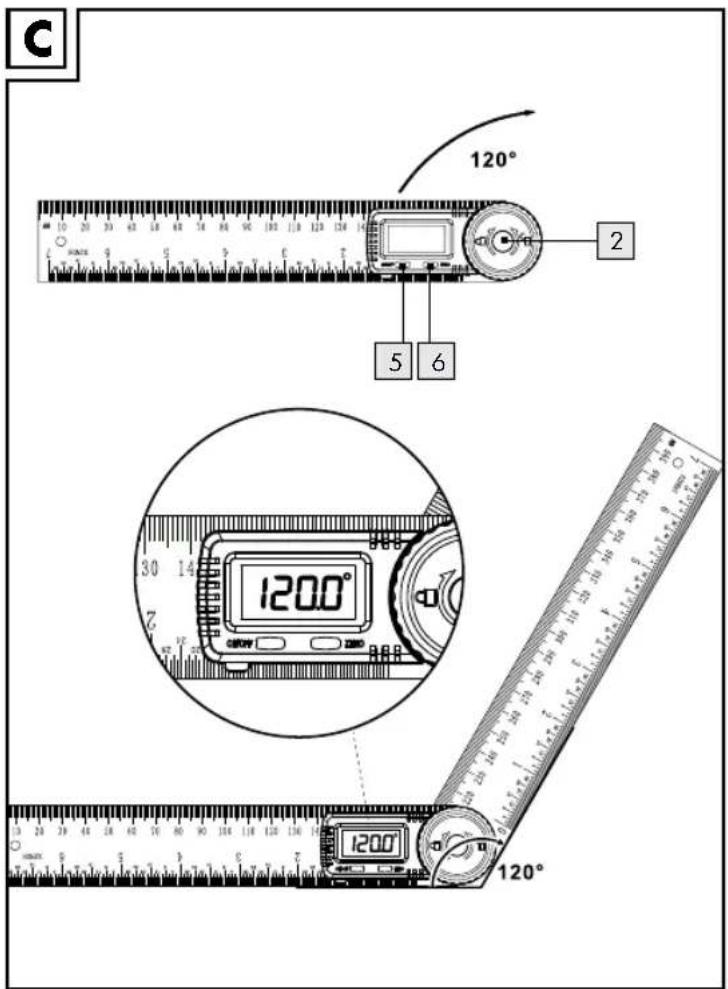

Leg de hoekmeter op een vlak oppervlak. Zorg ervoor dat beiden linialen met het oppervlak zijn uitgelijnd (zie fig. C), en druk verwolgens op de ZERO knop om de gegevens op nul in te stellen.
Draai het linial om de hoek te meten. Opmerking: De vastzetknop 2 kan worden vastgezet door deze met de klok mee te dra僯, om een gewenste meethoek vast te houden.

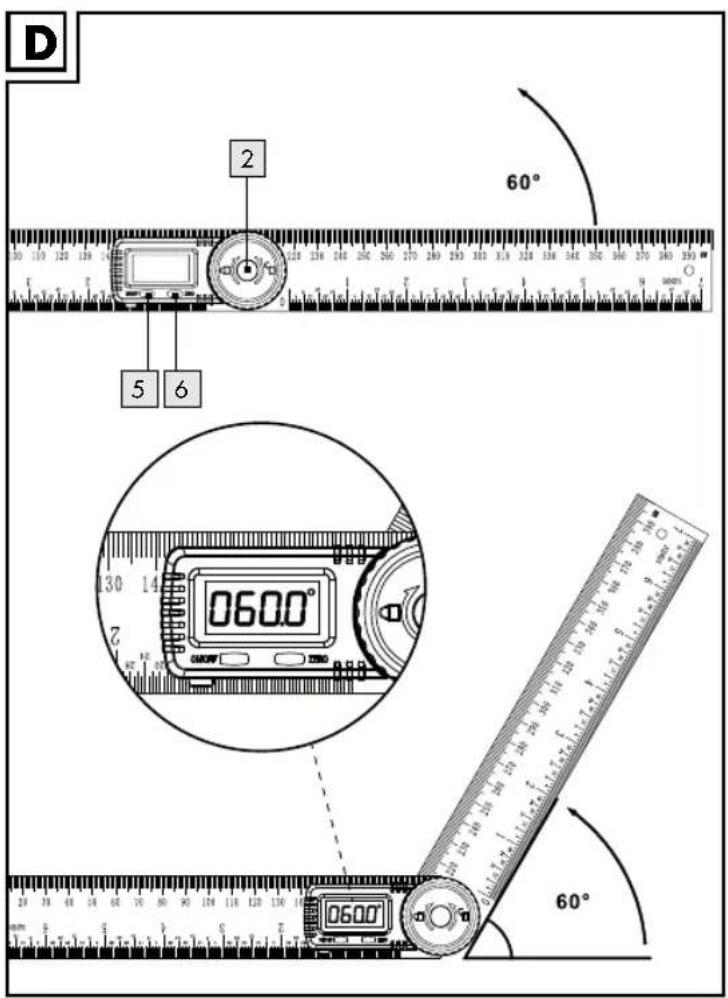

U kunt tevens de 2 linialen 180^ openen en met het oppervlak uitlijnen (zie fig. D), en verrolgens op de ZERO knop 6 drukken om de hoekmeter op nul in te stellen. Draai de hoekmeter om de hoek te meten.

- Fouten herstellen

Het apparatus bevat gevoelige elektronische componenten.

Vandaar is het möglichk dat het door radiografische apparaten die zich in de directe omgeving bevinden gestoord worden. Als er fouten op het display verschijnen, verwijd dergelinge apparaten uit de buurt van de hoekmeter.

Elektrostatische ontladingen können tot storingen in het functioneren leiden.

Verwijder bij dit soort van functiestoringen voor korteijd de batterij enplaats deze daarna opnieuw in het apparaat.

Fout Oorzaak Oplossing
Het „lege batterij“symboloverschrijnt op het LCD-display 3.	De voltage van de batterij ligt be-neden 2,7V.	Wissel de batterij zoals beschreiben in het hoofdstuk „Batterijplaatsen/vervangen".
Het LCD-display 3 telt nicht verder.	Foutieve schakeling.	Batterij uith het apparaat halen en na 30 seconden wee terugplaatsen.
Geen weergave op het LCD-display 3.	1. LCD-display isuitgeschakeld.2. Batterij hebtegen juist contact of isverkeerd omgeplaatst.3. De voltage van de batterij ligtbeneden 2,4V.	1. Schakel het LCD-display aan door op de AAN-/UIT-knop te drukken.2. Haal de batterij er-uit enplaats deze volgens de poling en het hoofdstuk „Batterijplaatsen/vervangen“ zo, dat+zij alle contacten raakt.3. Vervang de batterij volgens het hoofdstuk „Batterijplaatsen/vervangen".

- Onderhoud en schoonmaken

Maak de hoekmeter voor en na elk gebruik schoon.
Dompel de hoekmeter Niet in water. Vloeistof kan de hoekmeter beschadigen.
Gebruik voor de reiniging van de behuizing een droge doek en in geen geval benzine, oplosmiddelen of schoonmaakmiddelen.
Schakel het LCD-display 3 altijd uit wanner u de hoekmeter Niet gebruikt. Dit zorgt voor een langere levensduur van de batterij.
Uit de buurt van elektrische voeding en elektrisch geladen pennen honden om schade aan de chip te voorkomen.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grundstoffen die U via deplaatselijke recyclecontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende articlen na gebruik of te voeren, verstrekt uw gemeentelijke overheid.

Voer het product omwille van het milieu Niet af via het huisafval, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Voor meer informatie over inzamelpunten en openingstijden kunt u contact opnemen met uw gemeente.

Defecte of verbruike batterijen要去 volgens de richtlijk 2006/66/EC worden gerecycled. Geef batterijen en / of het apparaat af bij de waarvoort bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Batterijen mogen Niet via het huisafval worden afgevoerd. Ze können giftig zwaar metaal bevatten en要去en worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwiksilver, Pb = lood.

- Garantie

Het apparaat worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijk rechten worden door once hierna vermelde garantie nicht beperkt. U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen drie maar na de aankoopdatum van dit producten materiaal- of productiefout optreedt, dan worden het product door ons - maar onder te keuze - Gratis voor u gerepareerd of verwangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhoden worden. De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevigঃ aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zich van glas.

C

OWIMGmbH&

Co.KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model No.: Z32118

Version: 04/2014
