GEBRUIKSAANWIJZING EQ.3 S500 TI305206RW SIEMENS

nl Gebruiksaanwijzing 53

Gebruik volgens de voorschriften .... 54

Belangrijke veiligheidsvoorschriften ..... 54

Milieubescherming 56

Energiebesparing 56

Milieuvriendelijk afvoeren ..... 56

Het apparaat leren kennen .... 57

Standaarduitvoering ..... 57

Montage en onderdelen ..... 57

Bedieningselementen ..... 58

Toebehoren 59

Voor het eerste gebruik. ..... 60

Apparaat installeren en aansluiten . . 60

Apparaat in gebruik nemen ..... 60

Apparaat bedienen 62

Koffiedrank van versgemalen bonen zetten 62

Dranken met melk bereiden ..... 62

Drankinstellingen aanpassen ..... 63

Waterfilter 65

Automatisch uitschakelen ..... 66

Geluidssignaal in-/uitschakelen .... 66

Taal instellen. 66

Waterhardheid instellen 67

Fabrieksreset 67

Dagelijks onderhoud en reiniging 68

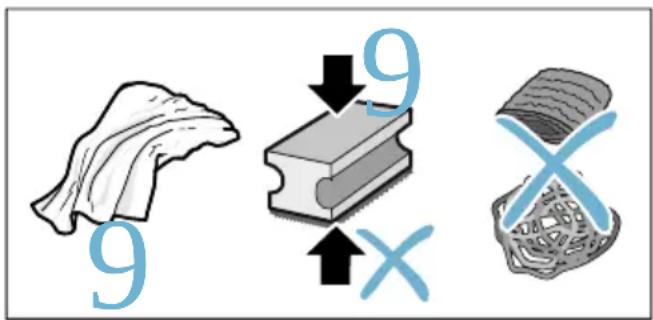

Schoonmaakmiddelen. 68

Apparaat reinigen 69

Lekschaal en koffiedikreservoir reinigen 69

Melksysteem reinigen 69

Zetgroep reinigen 70

Service programme. 71

Calc'nClean starten 72

Wat te doen bij storingen? . . . . 73

Servicedienst. 77

Garantievoorwaarden 77

Gebruik volgens de voorschriften

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Gebruik het apparaat alleen binnenshuis bij kamertemperatuur en tot 2000 m boven de zeespiegel.

Belangrijke veiligheidsvoorschriften

Lees de gebruiksaanwijzing zorgvuldig door, houd u eraan en bewaar hem goed. Geeft u het apparaat door aan derden, voeg deze gebruiksaanwijzing er dan bij.

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen. Kinderen jonger dan 8 jaar dienen uit de buurt van het apparaat en het aansluitsnoer te worden gehouden en mogen het apparaat niet bedienen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij de kinderen 8 jaar of ouder zijn en zij deze werkzaamheden onder toezicht uitvoeren.

⚠ Waarschuwing

Gevaar voor een elektrische schok!

- Het apparaat mag uitsluitend via een conform de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom worden aangesloten. Overtuig u ervan dat het randaardesysteem van de elektrische huisinstallatie conform de elektrotechnische voorschriften is geïnstalleerd.

■ Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje. Wanneer de netaansluiting van dit apparaat wordt beschadigd, moet dit door de servicedienst worden vervangen.
- Gebruik het apparaat uitsluitend indien aansluitsnoer en apparaat geen beschadigingen vertonen. Trek bij storingen direct de stekker uit het stopcontact of schakel de netspanning uit.
- Om gevaren te voorkomen mogen reparaties aan het apparaat uitsluitend worden uitgevoerd door onze klantenservice.
■ Het apparaat en het aansluitsnoer nooit onderdompelen in water.

■ Stekker van het apparaat mag niet in contact komen met vloeistof.
■ De speciale reinigingsinstructies in de handleiding moeten in acht worden genomen.

⚠ Waarschuwing

Gevaar door magnetisme!

Het apparaat bevat permanentmagneten die elektronische implantaten, zoals pacemakers of insulinepompen, kunnen beïnvloeden. Dragers van elektronische implantaten dienen op minimaal 10 cm afstand van het apparaat en de verwijderde watertank te blijven.

⚠ Waarschuwing

Kans op stikken!

Laat kinderen niet met verpakkingsmateriaal spelen. Bewaar kleine onderdelen op een veilige plaats, deze kunnen ingeslikt worden.

Waarschuwing

Risico van verbranding!

■ Het melksysteem wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.
■ Na het gebruik kunnen de oppervlakken zoals bijv. kopjeswarmer nog enige tijd heet zijn.
■ Vers bereide dranken zijn zeer heet.Indien nodig een beetje laten afkoelen.

Waarschuwing

Risico van letsel!

■ Onjuist gebruik van het apparaat kan letsel tot gevolg hebben.
■ Grijp niet in de maler.

Waarschuwing

Brandgevaar!

■ Het apparaat wordt heet.
■ Het apparaat nooit in een kast laten werken.

Milieubescherming

Energiebesparing

■ Als het apparaat niet wordt gebruikt, schakel het dan uit.
■ Het interval voor de automatische uitschakeling op de kleinste waarde instellen.
- Onderbreek, indien mogelijk niet het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal.
- Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijke manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Vraag bij uw speciaalzaak om actuele informatie over het afvoeren van afval.

Het apparaat leren kennen

In dit hoofdstuk vindt u een overzicht van de omvang van de levering, de opbouw en de bestanddelen van het apparaat. Bovendien leert u de verschillende bedieningselementen kennen.

Aanwijzing: Afhankelijk van het apparaattype zijn kleur- en detailafwijkingen mogelijk.

Voor het gebruik van deze gebruiksaanwijzing:

De omslagpagina's van de gebruiksaanwijzing kunt u aan de voorzijde uitklappen. De illustraties zijn van nummers voorzien waarnaar in de gebruiksaanwijzing wordt verwezen. Voorbeeld: → afb. 1

Standaarduitvoering

→ Afb. 1

A Volautomatische espressomachine

B Teststrip voor de hardheid van het water

C Gebruiksaanwijzing

D Melkschuimer

Montage en onderdelen

→ Afb. 2

1 Toets aan / uit (stand-by-modus)
2 Display
3 Bedieningspaneel
4 Greep melkschuimer
5 Uitloopsysteem voor koffie, in hoogte verstelbaar
6 Melkschuimer (houder, schuimer, afdekking), in hoogte verstelbaar
7 Lekschaal (koffiedikreservoir, lekrooster, lekplaat, vlotter)
8 Deur voor zetkamer
9 Typeplaatje
10 Zetgroep
11 Aromadeksel
12 Bonenreservoir
13 Draaiknop voor instelling maalfijnheid
14Deksel watertank
15 Watertank
16 Kopverwarmer

Bedieningselementen

Door aanraking van de velden kan er bijv. een drank worden geselecteerd en gestart of kan de koffiesterkte worden ingesteld.

Toets Betekenis
[2yw7]	Apparaat in- en uitschakelenHet apparaat spoelt automatisch als het wordt in- en uitgeschakeld.Het apparaat spoelt niet wanneer:■ het bij het inschakelen nog warm is.■ er voor het uitschakelen geen koffie werd gezet.Het apparaat is klaar voor gebruik wanneer op het bedieningsveld de leds voor de toetsen voor drankselectie oplichten. Het apparaat beschikt over een automatische uitschakeling. → "Automatisch uitschakelen instellen" op pagina 66
espresso Afgifte Espresso
caffe crema Afgifte Caffe cremaof displaynavigatie “<” (terug zonder opslaan).
cappuccino Afgifte cappuccinoof displaynavigatie “▼” (navigatie omlaag).
latte macchiato Afgifte latte macchiatoof displaynavigatie “ok” (bevestigen en opslaan).
milk Melk opschuimen
∅∅∅ KoffiesterkteAanpassing van de koffiesterkte → "Drankinstelling aanpassen" op pagina 63
calc’nClean Start van het serviceprogrammaKnippert als het serviceprogramma uitgevoerd moet worden.→ "Serviceprogramma Calc ‘nClean" op pagina 72
	Bereiding van 2 Espresso of 2 Caffe crema tegelijkertijd. Kopjes naast elkaar onder de koffie-uitloop plaatsen.→ "Apparaat bedienen" op pagina 62
[BAY7]	De volautomatische espressomachine beschikt over een kopverwarmer die met deze toets handmatig in- of uitgeschakeld kan worden. Als de kopverwarmer aan is, licht de toets op.⚠️ WaarschuwingGevaar voor verbranding!De kopverwarmer wordt zeer heet!Aanwijzing: Voor een optimale verwarming van de kopjes deze met de bodem op de kopverwarmer plaatsen.
Indicatie
	Licht op wanneer er water in de watertank gevuld moet worden, de watertank ontbreekt of het waterfilter vervangen moet worden. Op het display verschijnt een melding.
	Licht op als de bakjes geleegd moeten worden.Knippert als de deur voor de zetkamer open is.
espresso
licht op Klaar voor gebruik, er kan een keuze worden gemaakt
pulseert Afgifte loopt
knippert Wacht op bediening, bijv. bij calc'nCleanuit Niet beschikbaar

Display

Op het display 2 worden de geselecteerde dranken, instellingen en instelmogelijkheden, evenals meldingen over de bedrijfstoestand weergegeven.

Op het display wordt ook tot handelingen opgeroepen.

De afzonderlijke stappen worden op het display weergegeven.

Nadat de gevraagde handeling is uitgevoerd, bijv. "Watertank vullen", verdwijnt de desbetreffende melding.

Toebehoren

Onderstaand toebehoren is in de handel en via de servicedienst verkrijgbaar:

Toebehoren Bestelnummer

Handel Klantenservice

Reinigingstabs TZ80001N 00311807

Ontkalkingstabs TZ80002N 00576693

Waterfilter TZ70003 00575491

Onderhoudsset TZ80004 00576330

De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.

Voor het eerste gebruik

In dit hoofdstuk leest u hoe u het apparaat in gebruik neemt.

Aanwijzing: Machine alleen gebruiken in vorstvrije ruimtes. Is de machine bij temperaturen onder de 0 °C getransporteerd of opgeslagen, dan dient u minstens 3 uur te wachten alvorens hem weer in gebruik te nemen.

Apparaat installeren en aansluiten

1. Verwijder de beschermende folie.
2. Zet het apparaat neer op een vlak en voor het gewicht geschikt, watervast oppervlak.
3. Het apparaat met de stekker in een volgens de voorschriften geïnstalleerd geaard stopcontact steken.

Aanwijzing: Na elke aansluiting een moment (ca. 5 seconden) wachten.

Apparaat in gebruik nemen

Melkschuimer aansluiten

→ Afb. 3

1. Onderdelen van de melkschuimer uit de zak nemen.
2. Melkschuimer in elkaar zetten.
3. Melkschuimer voor op het apparaat aansluiten.

Bonenreservoir vullen

Met dit apparaat kunt u koffiedranken uit koffiebonen bereiden.

1. Deksel 11 van het bonenreservoir 12 openen.
2. Koffiebonen vullen.
3. Deksel weer sluiten.

Aanwijzingen

Geglaceerde, gekaramelliseerde koffiebonen of bonen met andere suikerhoudende toevoegingen verstoppen de zetgroep. Alleen zuivere espressobonen of bonenmengsels voor volautomaten gebruiken.
■ De koffiebonen worden voor elk zetproces vers gemalen.
■ De koffiebonen koel en gesloten bewaren, zo blijft de kwaliteit optimaal behouden.
■ U kunt koffiebonen meerdere dagen in het bonenreservoir bewaren zonder dat het aroma verloren gaat.

Watertank vullen.

Belangrijk: vul de watertank dagelijks met vers, koud water zonder koolzuur. Controleer voor de werking, of de watertank voldoende is gevuld.

1. Het deksel van de watertank nemen.
2. De watertank er aan de greep uit tillen en uitspoelen.
3. De watertank tot de marking "max" met water vullen.
4. De watertank weer rechtop in de houder plaatsen en het deksel op de watertank plaatsen.

Taal instellen

1. Apparaat met de toets ⏻ inschakelen. Op het display verschijnt de vooringestelde taal.
2. "▼" Toets cappuccino zo vaak aanraken tot de gewenste taal op het display verschijnt.
3. "ok" Toets latte macchiato aanraken om de instelling te bevestigen. Het apparaat spoelt en is klaar voor gebruik als op het display "Drank selecteren" verschijnt.

Aanwijzingen

■ De taalselectie verschijnt automatisch, alleen bij de eerste inschakeling.
■ U kunt de taal op elk moment wijzigen. → "Instellingen" op pagina 66

Algemene aanwijzingen

De volautomatische espressomachine is af fabriek geprogrammeerd met de standaardinstellingen voor een optimale werking.

■ Het apparaat schakelt zichzelf na een geselecteerde tijd automatisch uit.
Bij aanraking van een toets klinkt er een geluid, dat kan worden uitgeschakeld.→ "Instellingen" op pagina 66
Als u het apparaat voor de eerste keer gebruikt, nadat er een serviceprogramma is uitgevoerd of nadat het apparaat langere tijd niet is gebruikt, dient u de eerste drank niet te drinken aangezien deze nog niet het volle aroma bezit.
- Na de ingebruikname van het apparaat krijgt u pas een voldoende dikke en stabiele laag ‘crema’ nadat u de eerste paar kopjes hebt gezet.

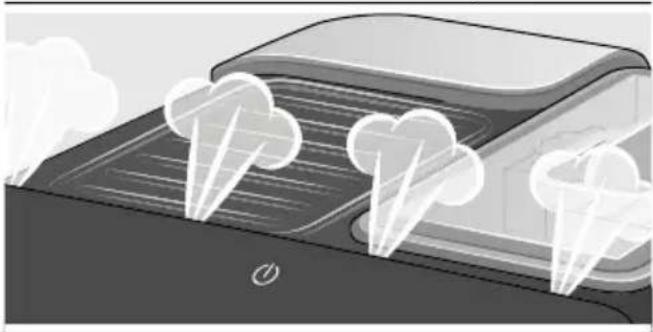

- Bij langdurig gebruik kunnen zich waterdruppels bij de ventilatiesleuven voordoen.
■ Uittredende stoom is geen defect, maar een normaal verschijnsel.

Voordat u uw nieuwe apparaat gebruikt, dient u de waterhardheid te controleren en in te stellen.→ "Instellingen" op pagina 66

Apparaat bedienen

In dit hoofdstuk leest u hoe u koffie- en melkdranken bereidt. U krijgt informatie over de instellingen, het waterfilter, de aanpassing van de maalfijnheid en de vorstbescherming.

Aanwijzing: Vers bereide dranken kunnen zeer heet zijn.

Koffiedrank van versgemalen bonen zetten

U kunt kiezen uit Espresso en Caffe crema. → "Dranken met melk bereiden" op pagina 62

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld.

1. Plaats een kopje onder het uitloopsysteem.

2. Door herhaalde aanraking van Ⓞ〇〇〇 de gewenste koffiesterkte instellen.

3. Toets espresso of caffe crema aanraken.

Nu wordt de koffie gezet en aansluitend wordt het kopje gevuld.

Aanwijzing: Om de drankbereiding voortijdig te stoppen, espresso of caffe crema opnieuw aanraken.

Dranken met melk bereiden

Dit apparaat bezit een melkschuimer. U kunt koffiedranken met melk bereiden of melk opschuimen.

Tip: U kunt ook plantaardige dranken in plaats van melk gebruiken, bijv. dranken op basis van soja.

Aanwijzingen

■ De kwaliteit van het melkschuim is afhankelijk van het soort gebruikte melk of plantaardige drank.
- Opgedroogde melkresten zijn moeilijk te verwijderen, daarom moeten deze altijd worden verwijderd.→ "Dagelijks onderhoud en reiniging" op pagina 68

Waarschuwing

Gevaar voor verbranding!

De melkschuimer wordt zeer heet. Uitsluitend aan de greep vasthouden. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.

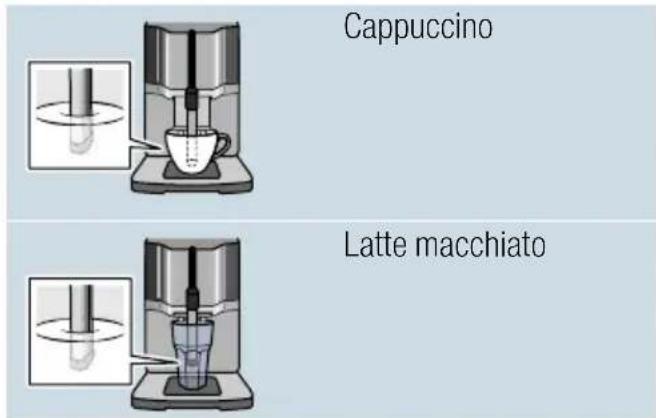

Dranken met koffie en melk

U kunt kiezen uit cappuccino en latte macchiatto. Hiervoor a.u.b. op de stand van de koffie-uitloop en melkschuimer letten.

Cappuccino Latte macchiato

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld.

De melkschuimer is gemonteerd.

1. Een grote kop of een groot glas met ca. 100 ml melk voor cappuccino en ca. 150 ml melk voor latte macchiatto vullen.
2. Het kopje of glas onder het uitloopsysteem plaatsen.
3. De koffie-uitloop en melkschuimer helemaal naar beneden schuiven.
4. Door herhaalde aanraking van Ⓞ〇〇 de gewenste koffiesterkte instellen.
5. Toets cappuccino of latte macchiato aanraken.

Eerst wordt er melk in het kopje of glas opgeschuimd. Vervolgens wordt de koffie gezet en stroomt deze in het kopje of het glas.

Aanwijzing: Om de actuele stap van de drankbereiding voortijdig te stoppen, cappuccino of latte macchiato opnieuw aanraken.

Melk opschuimen

Het apparaat is ingeschakeld. De watertank is gevuld.

De melkschuimer is gemonteerd.

1. Een grote kop of een groot glas met ca. 100 ml melk vullen.
2. Het kopje of glas onder het uitloopsysteem plaatsen.
3. De koffie-uitloop en melkschuimer helemaal naar beneden schuiven.
4. Toets milk aanraken. De melk wordt opgeschuimd.

Aanwijzing: Om het proces voortijdig te stoppen, milk opnieuw aanraken.

Drankinstellingen aanpassen Twee kopjes tegelijk bereiden

Voordat u een drank klaarmaakt, kunt u selecteren dat u twee kopjes tegelijk wilt bereiden.

Door het aanraken van □p wordt de functie in- of uitgeschakeld.

Op het display licht gedurende 5 seconden "Dubbele kop aan" bzw. "Dubbele kop uit" op.

De functie Dubbele kop is alleen mogelijk voor espresso en caffe crema, de toetsen lichten op. De afgifte van andere dranken is niet mogelijk zolang de functie Dubbele kop ingeschakeld is.

Aanwijzingen

■ De dranken worden in twee stappen (twee maalprocessen) bereid. Wacht tot het proces volledig is afgesloten.
- Als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat automatisch naar de instelling "Dubbele kop uit" geschakeld.

Koffiesterkte

Voordat u een drank klaarmaakt, kunt u de koffiesterkte aanpassen:

Stel hiervoor door aanraking van Ⓞ¶¶ de gewenste sterkte is.

	zeer mild
	mild
	normaal
	sterk
	zeer sterk
uitsluitend bij TI305:
	aromalntense

Aanwijzing: De ingestelde koffiesterkte is actief voor alle dranken met koffie.

nl Apparaat bedienen

Vulhoeveelheid

U kunt de vulhoeveelheid van uw dranken veranderen.

espresso of caffe crema 3 seconden ingedrukt houden.

De afgifte loopt, de geselecteerde toets knippert.

Op het display wordt het verloop weergegeven:

Als de gewenste vulhoeveelheid is bereikt, de geselecteerde toets aanraken om te stoppen. De opnieuw ingestelde vulhoeveelheid is pas merkbaar bij de volgende afgifte.

Aanwijzing: De vulhoeveelheid kan telkens voor Espresso (25 - 60 ml) of Caffe crema (80 - 200 ml) worden ingesteld. Er wordt altijd een minimale hoeveelheid gezet, Espresso ca. 25 ml en Caffe crema ca. 80 ml.

Schuimduur

U kunt de schuimduur van uw dranken veranderen.

cappuccino, latte macchiato of milk 3 seconden ingedrukt houden.

De melk wordt opgeschuimd, de geselecteerde toets knippert.

Op het display wordt het verloop weergegeven:

Als de gewenste schuimduur is bereikt, de geselecteerde toets aanraken om te stoppen.

Aanwijzing: De instelling van de schuimduur heeft geen invoed op de hoeveelheid koffie.

Koffiemaalgraad instellen

Dit apparaat heeft een instelbaar maalwerk. Hiermee kan de maalfijnheid van de koffie individueel worden veranderd.

⚠ Waarschuwing Risico van letsel!

Grijp niet in de maler.

Attentie!

Het apparaat kan beschadigd worden! De maalfijnheid uitsluitend wijzigen bij lopend maalwerk!

Bij lopend maalwerk de maalfijnheid met de draaiknop 13 instellen.

■ Fijne maalfijnheid: tegen de klok in draaien. (Afb. a)
■ Grovere maalfijnheid: met de klok mee draaien. (Afb. b)

■ De nieuwe instelling is pas merkbaar vanaf de tweede kop koffie.
- Bij donker geroosterde koffiebonen een fijnere, bij lichtere koffiebonen een grovere maalgraad instellen.

Waterfilter

\~ Afb. '

Een waterfilter vermindert de kalkafzettingen en reduceert de verontreinigingen in het water. Het apparaat hoeft bovendien niet zo vaak te worden ontkalkt. Waterfilters zijn verkrijgbaar in de handel of via de klantenservice.

Is er een waterfilter geplaatst, dan geeft het apparaat aan wanneer deze dient te worden vervangen. Op het display verschijnt de betreffende aanwijzing.Het symbool 📄 brandt.

Waterfilter aanbrengen of vervangen

Voordat u een nieuw waterfilter kunt gebruiken, dient u het filter te spoelen.

Het apparaat is ingeschakeld. De watertank is gevuld.

1. Ⓞ∅∅ en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
2. "V" Toets cappuccino zo vaak aanraken tot "Waterhardheid" verschijnt.
3. Met "ok" toets latte macchiato bevestigen.
4. "V" Toets cappuccino zo vaak aanraken tot "Waterfilter" verschijnt.
5. Met "ok" toets latte macchiato bevestigen.
   Op het display verschijnt "Filter act.".
6. Het waterfilter (opening naar boven) onderdompelen in een met water gevulde kom tot er geen luchtbellen meer ontsnappen. \~ Afb. '
7. Vervolgens het waterfilter stevig in de lege watertank drukken.
8. De watertank tot de markering "max." met water vullen.
9. Een kom met een capaciteit van min. 1,0 l onder de uitloop plaatsen.

10. "ok" Toets latte macchiato aanraken om de instelling op te slaan en het spoelen te starten.

11. “ ^3/4 ” Toets caffe crema aanraken om het menu te verlaten.

12. Vervolgens de kom leegmaken. Het apparaat is weer klaar voor gebruik.

Waterfilter verwijderen

Als het waterfilter wordt verwijderd en er geen nieuw waterfilter wordt aangebracht, dient u de desbetreffende instelling van de waterhardheid uit te voeren. \~ "Waterhardheid instellen" op pagina 67

Vorstbescherming

Om beschadiging door vorst te voorkomen bij transport en opslag, moet het apparaat eerst geheel leeg worden gemaakt.

Info: Het apparaat moet klaar zijn voor gebruik en de watertank moet gevuld zijn.

1. Een grote kom onder de uitloop van de melkschuimer plaatsen en de melkschuimer omlaag schuiven.
2. Toets milk ten minste 5 seconden ingedrukt houden. De led van de toets knippert, het apparaat warmt nu op.
3. De watertank verwijderen zodra er stoom uit de melkschuimer komt.
4. Het apparaat laten stomen. Wachten tot 📁 Watertank leeg verschijnt.
5. Met de toets ⏻ het apparaat uitschakelen.
6. De watertank en de lekschaal leegmaken en het apparaat grondig reinigen.
   Het apparaat kan nu worden getransporteerd of opgeslagen.

Aanwijzing: De zetgroep is nu beveiligd en kan niet worden verwijderd.

1 Instellingen

Dit apparaat beschikt over verschillende fabrieksinstellingen. U kunt diverse instellingen op uw individuele wensen afstemmen.

Aanwijzing: Als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat naar "Drank selecteren" geschakeld zonder dat de instelling wordt opgeslagen. De eerder opgeslagen instelling blijft behouden.

U kunt het volgende instellen:

Automatisch uitschakelen

Het apparaat schakelt zichzelf na de laatste druk op een toets op een bepaald moment automatisch uit. Dit moment kan ingesteld worden, de instelling is mogelijk van 15 minuten tot 4 uur.

1. Ⓞ∅∅ en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
2. “▼” Toets cappuccino zo vaak aanraken tot "Auto stand-by" verschijnt.
3. Met "ok" toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.
4. “▼” Toets cappuccino aanraken en de tijd instellen. De volgende instellingen zijn mogelijk:
5. na 15 min.
6. na 30 min. (fabrieksinstelling)
7. na 1 uur.
8. na 2 uur.

9. na 4 uur.

10. Met "ok" toets latte macchiato bevestigen.
    De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.

11. “ 34 ” Toets caffe crema aanraken om het menu te verlaten.

Geluidssignaal in-/uitschakelen

Bij bediening van een toets klinkt een geluidssignaal.

Dit kan worden in- of uitgeschakeld.

1. Ⓞ∅∅ en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
2. “▼” Toets cappuccino zo vaak aanraken tot "Geluid" verschijnt.
3. Met "ok" toets latte macchiato bevestigen.
   De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.
4. “▼” Toets cappuccino aanraken en "Geluid aan" of "Geluid uit" selecteren.
5. Met "ok" toets latte macchiato bevestigen.
   De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.
6. “ 34 ” Toets caffe crema aanraken om het menu te verlaten.

Taal instellen

1. Ⓞ∅∅ en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
2. “▼” Toets cappuccino zo vaak aanraken tot "Taal" verschijnt.

3. Met "ok" toets latte macchiato bevestigen.
   De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.

4. “▼” Toets cappuccino aanraken en de gewenste taal instellen.

5. Met "ok" toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.
6. “<” Toets caffe crema aanraken om het menu te verlaten.

Waterhardheid instellen

De juiste instelling van de waterhardheid is van belang, opdat het apparaat tijdig meldt, dat het moet worden ontkalkt. De vooraf ingestelde waterhardheid is niveau 4. De waterhardheid kan bij het plaatselijke waterbedrijf worden nagevraagd of met de bijgevoegde teststrook worden vastgesteld.

1. De bijgevoegde teststrook kort in vers leidingwater dopen, laten uitdruipen en na een minuut het resultaat aflezen. Het aantal gekleurde velden op de teststrook geeft de waterhardheid aan.
2. Ⓞ∅∅ en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
3. “▼” Toets cappuccino zo vaak aanraken tot "Waterhardheid" verschijnt.
4. "ok" Toets latte macchiato aanraken en bevestigen.

5. “▼” Toets cappuccino aanraken en de waterhardheid instellen. De volgende instellingen zijn mogelijk:

6. Waterhardh. 1

7. Waterhardh. 2
8. Waterhardh. 3
   – Waterhardh. 4 (fabrieksinstelling)
   – Waterfilter (indien geplaatst)

9. H2O-ontharder (instelling indien wateronthardingsinstallatie voorhanden)

10. “ok” Toets latte macchiato aanraken om de instelling op te slaan.

11. “<” Toets caffe crema aanraken om het menu te verlaten.

De tabel toont de toekenning van de niveaus aan de verschillende graden van waterhardheid:

Stand Waterhardheid Duits (°dH) Frans (°fH)

1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

Het is op ieder moment mogelijk de waterhardheid achteraf te wijzigen.

Aanwijzing: Bij gebruik van het waterfilter (zie hoofdstuk "Toebehoren") als volgt te werk gaan, → "Waterfilter" op pagina 65.

Fabrieksreset

Terugzetten op de fabrieksinstellingen, eigen instellingen gaan verloren.

1. 000 en calc'nClean tegelijk minstens 3 seconden ingedrukt houden.
2. “▼” Toets cappuccino zo vaak aanraken tot "Fabrieksreset" verschijnt.
3. Met "ok" toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.
4. “▼” Toets cappuccino zo vaak aanraken tot de gewenste taal op het display verschijnt.
5. "ok" Toets latte macchiato aanraken om de instelling te bevestigen. Het apparaat spoelt en is klaar voor gebruik als op het display "Drank selecteren" verschijnt.

Dagelijks onderhoud en reiniging

Wanneer uw apparaat goed wordt onderhouden en schoongemaakt blijft het lang goed functioneren. In dit hoofdstuk leest u hoe u het apparaat goed kunt onderhouden en reinigen.

Waarschuwing

Risico van een elektrische schok!

Voor het reinigen de stekker uit het stopcontact trekken. Het apparaat niet onderdompelen in water. Geen stoomreiniger gebruiken.

Schoonmaakmiddelen

Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te houden aan de volgende aanwijzingen.

Gebruik

■ geen scherpe of schurende reinigingsmiddelen.
- geen reinigingsmiddelen die alcohol of spiritus bevatten.
- geen harde schuur- en schoonmaaksponsjes.

9 9 X

Aanwijzingen

Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Nieuwe vaatdoekjes voor gebruik grondig uitwassen.
■ Resten van kalk, koffie, melk, reinigings- en ontkalkingsoplossingen altijd onmiddellijk verwijderen. Onder dergelijke omstandigheden kan er corrosie optreden.

Attentie!

Niet alle componenten van het apparaat kunnen in de vaatwasser worden gereinigd.

→ Afb. 5 - 7

Niet geschikt voor de vaatwasser:

	Watertank
	Deksel watertank
	Aromadeksel
	Zetgroep
	Lekschaal

Geschikt voor de vaatwasser:

	Lekplaat
	Lekrooster
	Koffiedikreservoir
max.60 °C	Vlotter
	Melkschuimer
	Afdekking melkschuimer

Apparaat reinigen

1. De buitenzijde met een zachte, vochtige doek afvegen.
2. Het bedieningsveld met een microvezeldoekje reinigen.
3. De koffie-uitloop na elke drankafname zo nodig afvegen.

Aanwijzingen

Als het apparaat in koude toestand wordt ingeschakeld of na afgifte van koffie wordt uitgeschakeld, wordt het apparaat automatisch gespoeld. Zo reinigt het systeem zichzelf.
■ Als het apparaat langere tijd niet is gebruikt (bijv. na een vakantie), het hele apparaat inclusief koffie-uitloop, melkschuimer, schalen en zeteenheid grondig reinigen.

Lekschaal en koffiedikreservoir reinigen

→ Afb. 5

Aanwijzing: De lekschaal en het koffiedikreservoir moeten dagelijks worden leeggemaakt en gereinigd om afzettingen te voorkomen. Bij vaak gebruik tussendoor leegmaken zodra de vlotter duidelijk zichtbaar is of de overeenkomstige indicatie op het display verschijnt.

1. Deur openen.
2. Lekschaal met koffiedikreservoir naar voren toe eruit trekken.
3. Lekplaat met lekrooster verwijderen.
4. Lekschaal en koffiedikreservoir leegmaken en reinigen.
5. Binnenkant van het apparaat (lekschaal) schoonvegen.

Melksysteem reinigen

Het melksysteem moet na elk gebruik worden gereinigd om alle resten te verwijderen.

⚠ Waarschuwing

Gevaar voor verbranding!

De melkschuimer wordt zeer heet. Uitsluitend aan de greep vasthouden. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.

1. Een glas tot de helft met water vullen en onder het uitloopsysteem plaatsen.
2. De melkschuimer helemaal naar beneden schuiven.
3. Toets milk aanraken, het melksysteem wordt gereinigd.
4. De melkschuimer naar boven schuiven en af laten koelen.
5. De melkschuimer uit elkaar halen en grondig reinigen. → Afb. 6
6. De afzonderlijke onderdelen afdrogen, in elkaar zetten en weer op het apparaat bevestigen.

Aanwijzingen

• Om het proces voortijdig te stoppen, milk opnieuw aanraken.
  Alle delen van het melksysteemmoeten in de vaatwasser worden gereinigd. Loogresten in het melksysteem na het spoelen grondig verwijderen.

nl Dagelijks onderhoud en reiniging

Zetgroep reinigen

→ Afb. 4, → Afb. 5

Aanvullend bij het automatische spoelen dient de zetgroep regelmatig te worden verwijderd en gereinigd.

Attentie!

De zetgroep zonder afwasmiddel of middelen met azijn of zuur reinigen en niet in de vaatwasser doen.

Zetgroep eruit nemen:

1. Apparaat uitschakelen.
2. De deur van de zetkamer openen.
3. Het koffiedikreservoir verwijderen.
4. De rode hendel omhoog duwen, de zetgroep aan de greep vastpakken en voorzichtig naar voren toe eruit trekken.
5. De zetgroep grondig met stromend warm water reinigen.
6. Reinig de binnenkant van de machine grondig met een vochtige doek, verwijder eventueel aanwezige koffieresten.
7. Laat de zetgroep en de binnenkant van het apparaat drogen.

Zetgroep plaatsen:

1. De zetgroep aan de greeep vastpakken.
2. De rode hendel omhoog duwen, de zetgoep onder de hendel plaatsen en tot aan de aanslag naar achteren schuiven. De hendel moet vastklikken.
3. Het koffiedikreservoir weer aanbrengen en de deur sluiten.

Belangrijk: Bij ontbrekende of verkeerd aangebrachte zetgroep of lekschaal kan de deur niet worden gesloten.

Service programme

Periodiek licht afhankelijk van de waterhardheid en gebruiksintensiteit van het apparaat de toets calc'nClean op.Op het display verschijnt "Calc'nClean nodig!".

Het apparaat moet onmiddellijk met het programma gereinigd en ontkalkt worden.

Aanwijzingen

■ Belangrijk: als het apparaat niet tijdig wordt gereinigd en ontkalkt, kan het beschadigd raken.
Belangrijk: als het apparaat niet tijdig wordt gereinigd en ontkalkt, wordt het geblokkeerd.Op het display verschijnt "Apparaat geblokkeerd!".
Als het apparaat is geblokkeerd, kan het pas weer worden bediend nadat het serviceprogramma is uitgevoerd.
- Let op! Bij elk serviceprogramma Calc'nClean ontkalkings- en reinigingsmiddelen volgens de gebruiksaanwijzing gebruiken en de (desbetreffende) veiligheidsinstructies in acht nemen.
■ De vloeistoffen niet drinken.
■ Voor het ontkalken nooit citroenzuur, azijn of middelen op azijnbasis gebruiken.
■ Voor het ontkalken en reinigen uitsluitend de daarvoor bedoelde tabletten gebruiken. Deze zijn speciaal voor dit apparaat ontwikkeld en kunnen via de klantenservice worden gekocht. → "Toebehoren" op pagina 59
In geen geval ontkalkingstabletten of andere middelen in de zetgroep doen.
■ Het serviceprogramma in geen geval onderbreken.

■ Voor de start van een serviceprogramma de zetgroep verwijderen, reinigen en weer terugzetten. De melkschuimer reinigen.
- Na beëindiging van een serviceprogramma het apparaat met een zachte vochtige doek afvegen om resten van de ontkalkingsoplossing onmiddellijk te verwijderen. Onder dergelijke resten kan corrosie worden gevormd.
- Nieuwe sponsdoekjes kunnen zouten bevatten. Zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. De doekjes daarom vóór gebruik altijd grondig uitwassen.
- Bij gebruik van een waterfilter worden de tijdsintervallen tot een serviceprogramma moet worden uitgevoerd langer.
Als het serviceprogramma door bijv. stroomuitval wordt onderbroken, gaan op het display 📁, calc'nClean en 📁 branden.Zie hoofdstuk Calc'nClean vanaf punt 10 voor de verdere werkwijze.

1. De toets calc'nClean ca. 5 seconden ingedrukt houden. Symbool 📁 licht op.
2. De deur openen, lekschaal en koffiedikreservoir verwijderen en leegmaken.
3. De zetgroep verwijderen en reinigen.
4. Een Siemens-reinigingstab in de zetgroep doen en de zetgroep weer aanbrengen.

1. De lekschaal en het koffiedikreservoir weer aanbrengen en de deur sluiten.

Symbool 📁 licht op.
6. Het waterfilter verwijderen (indien aanwezig).
7. De lege watertank tot de markering vullen met 0,5 l lauwwarm water en daarin een Siemens-ontkalkingstab oplossen.
8. Watertank weer aanbrengen en een grote kom (ca. 1 liter) onder het uitloopsysteem plaatsen.
9. calc'nClean knippert, calc'nClean aanraken.

Het programma start, reinigt en ontkalkt het apparaat. calc'nClean

pulseert.Duur: ca. 20 minuten.

Symbool 📁 licht op.

1. De kom leegmaken, de deur openen, de lekschaal leegmaken en weer aanbrengen.

2. Deur sluiten en kom onder het uitloopsysteem plaatsen. Symbool 📁 licht op.

3. Het waterreservoir reinigen en het waterfilter opnieuw aanbrengen (indien u dit had verwijderd). → Afb. 7

4. Het waterreservoir tot de markering "max" met vers water zonder koolzuur vullen en de kom weer onder het uitloopsysteem plaatsen.

5. calc'nClean knippert, calc'nClean aanraken.

Het programma start, reinigt en spoelt het apparaat. calc'nClean pulseert. Symbool 📁 licht op.

1. De lekschaal en het koffiedikreservoir leegmaken, reinigen en weer aanbrengen. Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.

Wat te doen bij storingen?

Storingen worden vaak veroorzaakt door een kleinigheid. Probeer voordat u

contact opneemt met de servicedienst de storing zelf op te lossen met behulp van de tabel.

Lees de veiligheidsaanwijzingen aan het begin van deze handleiding.

Storingstabel

Probleem Oorzaak Oplossing
Het apparaat reageert niet meer.	Storing in het apparaat. Netstekker lostrekken, 5 seconden wachten, netstekker aansluiten.
Sterk wisselende koffie- of melkschuimkwaliteit.	Het apparaat is verkalkt. Het apparaat ontkalken volgens de handleiding.
De persoonlijk ingestelde vulhoeveelheid wordt niet bereikt, de koffie druppelt alleen maar of stroomt helemaal niet meer.	De maalgraad is te fijn. De maalfijnheid grover instellen.
	Het apparaat is sterk verkalkt. Het apparaat conform de gebruiksaanwijzing ontkalken.
	Er zit lucht in het waterfilter. Het waterfilter zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer aanbrengen.
De kwaliteit van het melk-schuim is niet constant.	De kwaliteit van het melk-schuim is afhankelijk van het soort gebruikte melk of plant-aardige drank.	Optimaliseer het resultaat door de passende melk of plantaardige drank te selecteren.
Er stroomt alleen water, geen koffie.	Een leeg bonenreservoir wordt niet door het apparaat herkend.	Koffiebonen erin doenAanwijzing:het apparaat stelt zich bij de volgende bereidingen in op de koffiebonen.
	De koffieschacht op de zet-groep is verstopt.	Zetgroep reinigen. → "Zetgroep reinigen" op pagina 70
	De bonen vallen niet in het maalwerk (te vette bonen).	Licht tegen het bonenreservoir tik-ken.Gebruik eventueel een andere soort koffie. Het bonenreservoir leeg-maken en schoonvegen met een droge doek.
Koffie heeft geen "crème" (schuimlaag).	Koffiesoort niet geschikt. Gebruik een koffiesoort met een hoger percentage robustabonen.
	De bonen zijn niet meer brand-vers.	Verse bonen gebruiken.
	De maalfijnheid is niet afge-stemd op de koffiebonen.	De maalfijnheid fijner instellen.

nl Wat te doen bij storingen?

De koffie is te "zuur". De maalfijnheid is te grof ingesteld.	Fijnere maalfijnheid instellen.
	Koffiesoort niet geschikt. Een donkerder gebrande soort gebruiken.
De koffie is te "bitter". De maalfijnheid is te fijn ingesteld.	Grovere maalfijnheid instellen.
	Koffiesoort niet geschikt. Een andere koffiesoort gebruiken.
De koffie smaakt 'verbrand'. De maalfijnheid is te fijn ingesteld.	Grovere maalfijnheid instellen.
	Koffiesoort niet geschikt. Een andere koffiesoort gebruiken.
Melk/melkmixdranken zijn te heet.Melkschuim te grof, aanzuiging is luid.	Te weinig melk in het glas of kopje.	Meer melk gebruiken of de schuimduur aanpassen.
Melk/melkmixdranken zijn te koud.	Teveel melk in het glas of kopje.	Minder melk gebruiken of de schuimduur aanpassen.
Er stroomt geen melk/melkschuim.	De melkschuimer is verontreinigd.De melkschuimer komt niet in de melk.	Melkschuimer in de vaatwasmachine reinigen. → "Melksysteem reinigen" op pagina 69Meer melk gebruiken, controleren of de melkschuimer in de melk komt. Uit-loopsysteem helemaal naar beneden schuiven.
Het waterfilter blijft niet vastzitten in de watertank.	Het waterfilter is niet correct bevestigd.	Dompel het waterfilter zo lang onder in water tot er geen luchtbellen meer ont-snappen. Breng het filter hierna weer aan.Druk het waterfilter stevig en recht in de tankaansluiting.
Lekwater op binnenzijde apparaatbodem bij verwijderde lekschaal.	Lekschaal te vroeg verwijderd.	Lekschaal pas enkele seconden na de laatste drankbereiding wegnemen.
De zetgroep kan niet worden verwijderd.	De zetgroep is niet in positie voor verwijdering (vorstbescherming is bijv. geactiveerd).	Apparaat weer inschakelen.
Het apparaat kan niet worden bediend, de displaymeldingen wisselen zich af.	Het apparaat bevindt zich in demomodus.	Toets ⏻ ten minste 5 seconden ingedrukt houden om de demomodus te deactiveren.
Het maalwerk start niet.	Het apparaat is te heet.	1 uur wachten en het apparaat af laten koelen.
Displaymelding "Deur sluiten" ondanks gesloten deur.	De deur is niet juist gesloten. De deur stevig dicht duwen.
	Het apparaat is te heet. 1 uur wachten en het apparaat af laten koelen.
Displaymelding: "Bakjes legen" ondanks lege lekschaal - wat moet u doen?	Bij een uitgeschakeld apparaat wordt het legen niet herkend.	De lekschaal bij ingeschakeld apparaat verwijderen en weer plaatsen.
Displaymelding “Watertank vul- len” ondanks volle watertank.	Watertank is verkeerd geplaatst.	Watertank correct plaatsen.
	Koolzuurhoudend water in de watertank.	Watertank vullen met schoon leiding- water.
	Vlotter in de watertank zit vast.	Watertank verwijderen en grondig rei- nigen.
	Nieuw waterfilter niet volgens de gebruiksaanwijzing gespoeld.	Waterfilter volgens de gebruiksaanwij- zing spoelen en in gebruik nemen.
	Er zit lucht in het waterfilter.	Waterfilter (opening naar boven) net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen. → "Waterfilter aanbrengen of vervangen" op pagina 65
	Waterfilter oud. Nieuw waterfilter plaatsen.
	Door kalkafzettingen in de watertank kan het systeem ver- stopt raken.	Watertank grondig reinigen en calc ’ nClean starten. → "Serviceprogramma Calc ’ nClean" op pagina 72
Displaymelding "Watertank vul- len" en leds knipperen.	Watertank ontbreekt of is niet goed geplaatst.	Watertank correct plaatsen.
	Het systeem van leidingen in het apparaat is droog.	Watertank vullen met schoon leiding- water. Geen water met koolzuur gebruiken.
	Er zit lucht in het waterfilter.	Waterfilter (opening naar boven) net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen.
Displaymelding "Zetgroep reini- gen".	Verontreinigde zetgroep. Zetgroep reinigen.
	Het mechanisme van de zet- groep beweegt stroef.	Zetgroep reinigen. → "Dagelijks onderhoud en reiniging" op pagina 68

nl Wat te doen bij storingen?

Displaymelding "Onjuiste spanning".	Onjuiste spanning in de huisin-stallatie.	Apparaat alleen met 220-240 V gebruiken.
Displaymelding "Apparaat te koud".	De omgevingstemperatuur is te laag.	Apparaat bij temperaturen > 5 °C gebruiken.
Displaymelding "Opnieuw starten", leds knipperen.	Zetgroep is zeer sterk vervuild of zetgroep kan niet worden verwijderd.	Apparaat uit- en weer inschakelen, zet-groep indien mogelijk reinigen.
Displaymelding "Opnieuw starten", er knippert geen led.	Storing in het apparaat. Apparaat opnieuw starten.
Displayweergave "Tank reinigen/vullen", calc'nClean en branden.	Het ontkalken werd onderbro-ken.	Zie hoofdstuk calc'nClean vanaf punt 10 voor de verdere werkwijze.
Weergave "calc'nClean" verschijnt erg vaak.	Het water is te kalkhoudend. Waterfilter plaatsen en volgens de gebruiksaanwijzing activeren.→ "Waterfilter" op pagina 65
Altijd de hotline bellen als u de problemen niet kunt verhelpen!De telefoonnummers staan op de laatste pagina's van de gebruiksaanwijzing.

Servicedienst

Technische gegevens

Elektrische aansluiting (spanning - frequentie)	220-240 V~, 50 / 60 Hz
Aansluitwaarde 1300 W
Maximale pompdruk, statisch 15 bar
Maximale capaciteit waterreservoir (zonder filter) 1,3 l
Maximale capaciteit bonenreservoir ≈ 250 g
Lengte netsnoer 100 cm
Afmetingen (H x B x D) 37,3 x 24,9 x 42,8 cm
Gewicht, leeg ca. 8-9 kg
Type maalwerk Keramisch / staal

E-nummer en FD-nummer

Geef tijdens het telefoongesprek altijd het volledige productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. U vindt de nummers op het typeplaatje 9. (→ Afb. 2)

Om niet te lang te hoeven zoeken wanneer u de servicedienst nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr.

FD-nr.

Servicedienst

De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.

Garantievoorwaarden

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

pl

Spis treści

BE Belgique, België, Belgium

BSH Home Appliances S.A. - N.V. Avenue du Laerbeek 74 Laarbeeklaan 74

1090 Bruxelles – Brussel

Tel.: [phone]

mailto:[e-mail]

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.: [phone]

Fax: [phone]

mailto:siemens-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

Gefabriceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
