Producttype	Excentrische schuurmachine
Merk	Einhell
Model	TCRS 38 E
Spanning	230 V / 50 Hz
Opgenomen vermogen	380 W
Schuuroppervlak	125 mm
Grootte schuurpapier	125 mm
Onbelast toerental	6000 - 13000 t/min
Oscillatiesnelheid	12000 - 26000 t/min
Oscillatieamplitude	2,0 mm
Gewicht	1,9 kg
Beschermingsklasse	II
Geluidsdrukniveau	84 dB(A)
Geluidsvermogensniveau	95 dB(A)
Trillingsemissiewaarde (handgreep)	10,223 m/s²
Bevestigingswijze papier	Klittenband (zelfklevend)
Afzuigsysteem	Stofopvangzak
Toerentalregelaar	Ja, met draaiknop
Schakelaar	Schuifschakelaar
Slijtageonderdelen	Koolborstels, schuurzool
Verbruiksartikelen	Schuurpapier
Onderhoud	Regelmatige reiniging, geen interne onderdelen die onderhoud nodig hebben
Beoogd gebruik	Hout, ijzer, kunststof, soortgelijke materialen (droog schuren)

Veelgestelde vragen - TCRS 38 E EINHELL

Hoe vervang ik het schuurpapier op de TCRS 38 E schuurmachine?

Het schuurpapier wordt bevestigd met klittenband. U hoeft alleen het oude papier los te trekken en het nieuwe op de schuurschijf te drukken, waarbij u de afzuiggaten uitlijnt.

Hoe stel ik het toerental in?

Het toerental wordt ingesteld met de draaiknop (3) op de handgreep. Draai naar PLUS om het toerental te verhogen, naar MIN om het te verlagen.

Is de stofopvangzak verplicht?

Ja, om gezondheidsredenen is het absoluut noodzakelijk de meegeleverde stofopvanger te gebruiken. Deze wordt op de aansluiting (5) bevestigd en wordt gedraaid om te vergrendelen.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Het geluid kan oplopen tot 95 dB(A) en het stof is schadelijk.

Kan ik de schuurmachine gebruiken voor nat polijsten?

Nee, de machine is alleen ontworpen voor droog schuren. Ze is niet geschikt voor nat polijsten.

Hoe reinig ik de schuurmachine na gebruik?

Haal de stekker uit het stopcontact, reinig de machine vervolgens met een vochtige doek en wat zeep. Gebruik geen agressieve middelen en voorkom dat er water in het apparaat binnendringt.

Welke materialen kunnen worden geschuurd?

De schuurmachine is geschikt voor het schuren van hout, ijzer, kunststof en soortgelijke materialen met het juiste schuurpapier. Niet gebruiken op verf die lood bevat.

Wat te doen als de schuurmachine overmatige vonken produceert?

Dit kan erop wijzen dat de koolborstels versleten zijn. Laat ze controleren en vervangen door een elektricien.

Waar kan ik reserveonderdelen bestellen?

Reserveonderdelen kunnen worden besteld bij de klantenservice. Vermeld het apparaattype, het artikelnummer en het identificatienummer evenals het gewenste onderdeel.

Wat is de garantietermijn van de TCRS 38 E schuurmachine?

De garantie bedraagt 24 maanden vanaf aankoopdatum. Ze dekt materiaal- of fabricagefouten, maar niet normale slijtage of schade door oneigenlijk gebruik.

GEBRUIKSAANWIJZING TCRS 38 E EINHELL

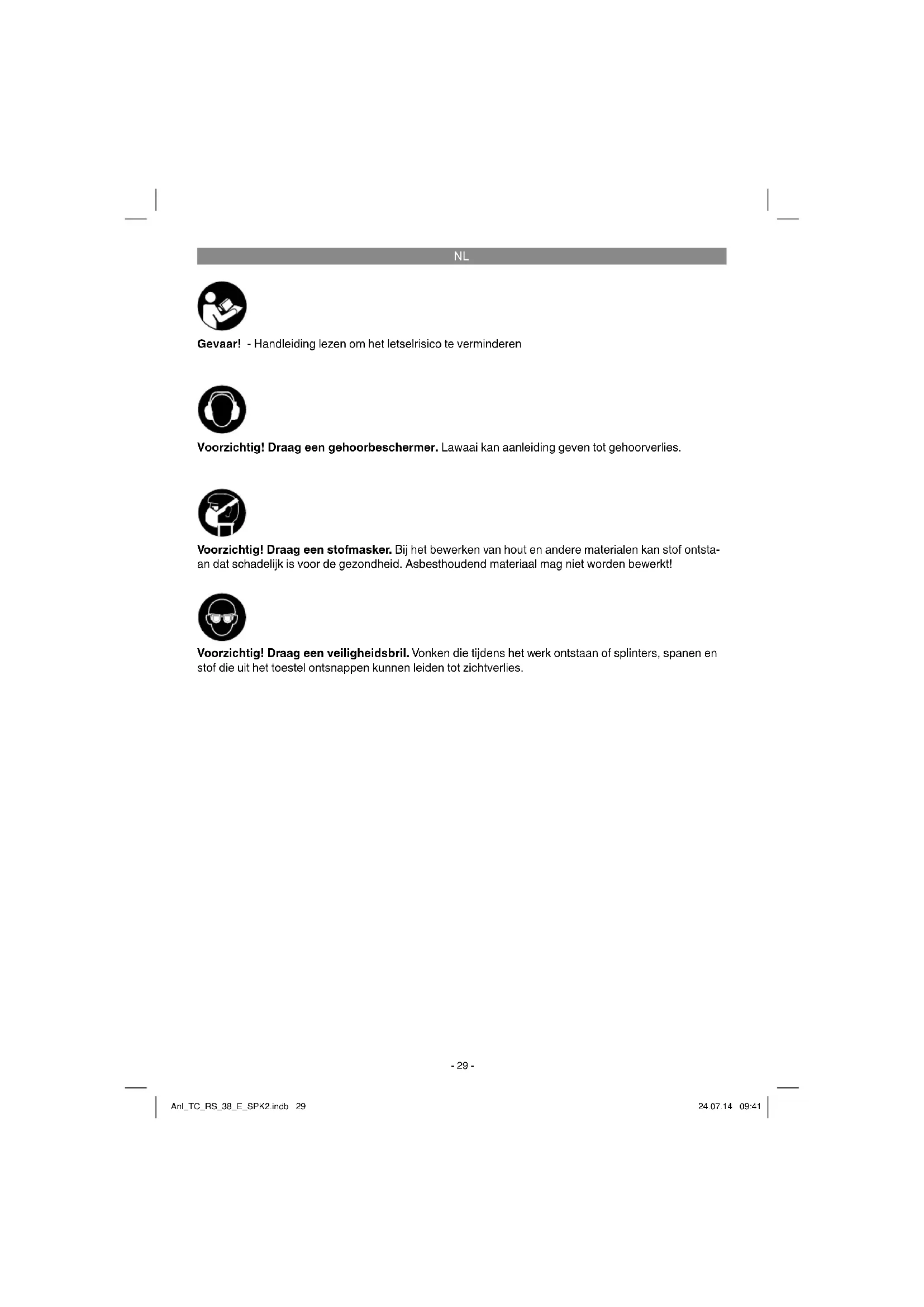

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding /veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding /veiligheidsinstructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructures en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1 Schuurschijf
2 Handvat
3 Toerentalregelaar
4 Bedrijffschakelaar
5 Aansluiting voor stofzak
6 Stofzak
7 Hulphandgreep

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreiben omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spellegood voor kinderen! Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Originelehandleiding
Veiligheidsinstructies

De machine is geschikt voor het schuren van hout, ijzer, kunststof en soortgelijke materialen mits gebruikmaking van het overeenkomstige schuurpapier. De machine is Niet geschikt voor het natschuren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming nicht geconstruereerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

NL

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau L_DA 84 dB (A)

Onzekerheid K_OA 3 dB

Geluidsvermogen L_WA 95 dB (A)

Draag een gehoorbeschermer.

Lwaaai kan aanleiding given tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745.

Handgreep

Trillingsemissiewaarde a_n = 10,223 m/s^2 Onzekerheid K = 1.5 m/s^2

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel nicht.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap aan behoren bediend. Volgende bevaren kuren zich voorden in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gpaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking worden gebruikt of Niet maar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Controller of de geveens vermeld op het kenplaatje overeenkomen met de geveens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder altiijd de netstekker uit het stopcontact voordat u het gereedschap anders aftelt.

5.1 Montage van de stofzak (afbeelding 2) De stofzak (6) wordt op de aansluiting voor de stofzak (5) gestoken en gefi xeerd door te draa

Het afzuien van het stof geleurt direct door het schuurpapier en de slijpschijf in de stofzak.

Voorzichtig!

Gebruik van de stofzak om gezondheidsredenen absolut vreeist!

NL

5.2 Bevestiging van het schuurpapier (fi g. 5) Probleemloze verranging met klittenbandafslui- ting. Let op overeenstemming van de afzuiggaten aan schuurpapier en slijpschijf.

6. Bediening

6.1 In-/uitschakelen (fi g. 3) Inschakelen:

Bedrijffschakelaar (4) aan voren schuiven.

Uitschakelen:

Bedrijffsschakelaar (4) weeer maar+zijn oorspronke- lijke stand terugschuiven.

6.2 Toerenregelaar (fi g. 4, pos. 3)

Door draaien van de kartelschroef (3) kunt u het toerental vooraf kiezen.

PLUS-richting: hoger toerental MIN-richting:lager toerental

6.3 Werken met de excenterslijper

Schuurzool met het hele oppervlak op het te schuren vlak plaatsen.
Machine inschakelen en met matige druk op het te bewerken vlak kringvormige bewegingen of bewegingen in dwars- en langsrichtinguitvoeren.
Voor het grofschuren is een grove, voor het fijschuren een fijnere korrel aan te bevelen. Door schuurtests kan de gunstigste korrel worden bepaald.

Voorzichtig!

Het stof dat bij het werkken met het gereedschap vrijkomt kan schadelijk zijn voor de gezondheid:

draag waarom bij het schuren steeds een veiligheidsbril en een stofmasker.
- Alle Personen die met het gereedschap werkken of de werkvloer betreden要去en een stofmasker dragen.
Op de werkvoer mag Niet worden gegeten, gedronken of geroekt.
- Loodbevattende verf mag nicht worden bewerkt!

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel knen aantasten. Let er goed op dat geen water in het toestelterechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming waar u de koolborstels door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.3 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

NL

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en zich accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte tostellennen horen nichtouis in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het maar een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaatie die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels, schuurplaat
Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiets opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit Niet hier behore functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen bikkomende garantieprestaties. Uw wettelijke garantieclaims bijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden tot een materiaal- of fabricagefout, en is maar ons goeddunken beperkt tot het verhelpen van zulke defecten of de verranging van het apparaat.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van once garantie zijn uitgesloten:

• Schade aan het apparaat als gewolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gewolg van Niet-inachtneming van de gebruiksaanwijizing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreme de voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatste uitvoeren van een serviceactiviteit.

• Gelieve om een garantieclaim geldend te makeh het defecte apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichu apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialial en ontbrekende onderdelen worden verwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

NL verkaart de volgende overeenstemming conform EU richtlinden en normen voor het product
