Tipo de produto	Lixadeira excêntrica
Marca	Einhell
Modelo	TCRS 38 E
Tensão	230 V / 50 Hz
Potência absorvida	380 W
Superfície de lixamento	125 mm
Tamanho do papel abrasivo	125 mm
Velocidade em vazio	6000 - 13000 rpm
Velocidade de oscilação	12000 - 26000 rpm
Amplitude de oscilação	2,0 mm
Peso	1,9 kg
Categoria de proteção	II
Nível de pressão acústica	84 dB(A)
Nível de potência acústica	95 dB(A)
Valor de emissão vibratória (punho)	10,223 m/s²
Modo de fixação do papel	Velcro (autoaderente)
Sistema de aspiração	Saco coletor de pó
Regulador de velocidade	Sim, volante
Interruptor	Deslizante
Peças de desgaste	Escovas de carvão, patim de lixamento
Consumíveis	Papel abrasivo
Manutenção	Limpeza regular, sem peças internas que necessitem de manutenção
Utilização prevista	Madeira, ferro, plástico, materiais similares (lixamento a seco)

Perguntas frequentes - TCRS 38 E EINHELL

Como trocar o papel abrasivo na lixadeira TCRS 38 E?

O papel abrasivo é fixado por fecho velcro. Basta remover o papel antigo e pressionar o novo sobre a base de lixamento, alinhando os furos de aspiração.

Como ajustar a velocidade de rotação?

A velocidade é ajustada com o volante (3) localizado no punho. Gire no sentido MAIS para aumentar a velocidade, no sentido MENOS para reduzi-la.

O saco coletor de pó é obrigatório?

Sim, por razões de saúde, é absolutamente indispensável usar o coletor de pó fornecido. Ele se fixa no conector (5) e é girado para travar.

Quais são as proteções a usar durante a utilização?

Use sempre óculos de proteção, uma máscara antipó e proteção auditiva. O ruído pode atingir 95 dB(A) e as poeiras são nocivas.

Posso usar a lixadeira para polimento úmido?

Não, a máquina foi projetada apenas para lixamento a seco. Não é adequada para polimento úmido.

Como limpar a lixadeira após o uso?

Desconecte o aparelho, depois limpe-o com um pano úmido e um pouco de sabão. Não use produtos agressivos e evite qualquer infiltração de água no aparelho.

Quais são os materiais que podem ser lixados?

A lixadeira é adequada para lixar madeira, ferro, plástico e materiais similares com o papel abrasivo apropriado. Não usar em tintas contendo chumbo.

O que fazer se a lixadeira produzir faíscas excessivas?

Isso pode indicar que as escovas de carvão estão desgastadas. Mande verificá-las e substituí-las por um especialista em eletricidade.

Onde posso encomendar peças de reposição?

As peças de reposição podem ser encomendadas junto ao serviço pós-venda. Indique o tipo de aparelho, o número do artigo e o número de identificação, bem como a peça desejada.

Qual é o período de garantia da lixadeira TCRS 38 E?

A garantia é de 24 meses a partir da data de compra. Cobre defeitos de material ou de fabricação, mas não o desgaste normal nem danos devido a uso inadequado.

MANUAL DE UTILIZADOR TCRS 38 E EINHELL

4. Caracteristicas Tecnicas

Tension 230 voltios 50Hz

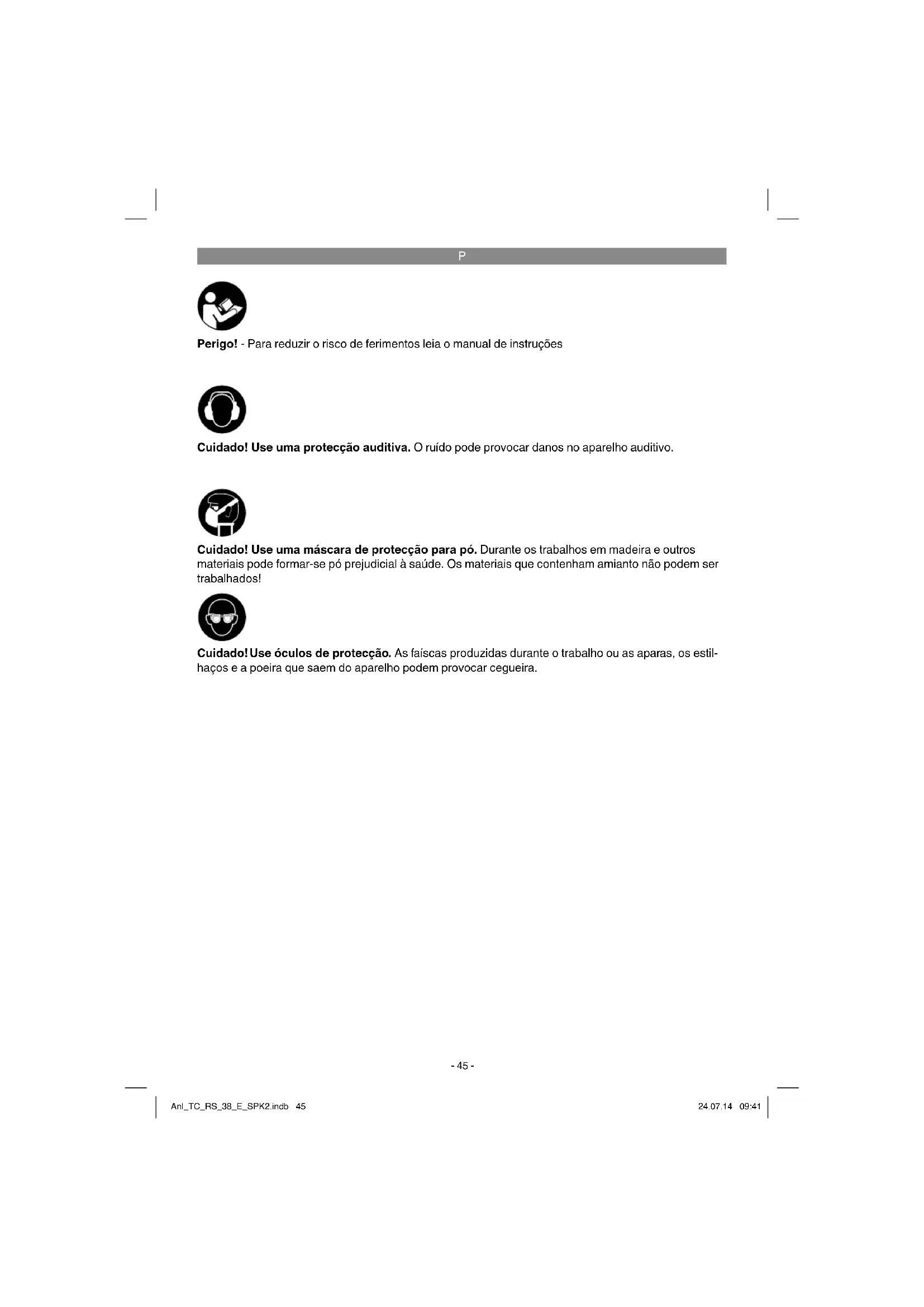

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuido! Use uma protecao auditiva. O ruido pode provoc danos no aparelho auditivo.

Cuido! Use a mascara de proteção para po. Durante os trabalhos em madeira e outros materiais pode formar-se po prejudicial à Saúde. Os materiais que contenham amIENTão não podem ser realizados!

Cuido! Use oculos de protecao. As faicas produzidas durante o travailho ou as aparas, os estilhaos e a poeira que saem do aparelho poder provoc cegueira.

P

Perigo!

Ao utilizezarrientas,devem serrespeitadasalgumas medidas de seguranca para prevenir ferimentos e danos. Por consigunte,leiatentamente este manual de instruções/estasinstruções de segurança.Garde-o num local seguro,para que o possa consulutar sempre que necessário.Caso passo o aparelho a otherssessoas,entregue mesmomanual de instruções/estasinstruçõesde segurança.Nanonos responsabilizamospelos accidentes ou danocausados pela não observanciathisualeadas instruções de segurança.

1. Instruções de segurarca

As instruções de segança correspondentes encontrar-se na brochura fornecida.

Perigo!

Leia todas as instruções de segurar e指示os. O incumprimento das instruções desegurar e指示os pode provocar choqueselétricos, incendios e/ou ferimentos graves.

Guarde todas as instruções de segurança e指示os para mais TARDE consultar.

2. Descrição do aparecido e material a fornecer

2.1 Descrição do aparecido (fi gura 1a/1b)

1 Prato de lixar
2 Punho
3 Regulador das rotações
4 Interruptor de service
5 Ligation do saco colector de poeiras
6 Saco colector de poeiras
7 Punho adicional

2.2 Material a fornecer

Com aakra da descrição do material a fornecer, verifi que se o artigo se encontra completely. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis après a compra do artigo a um dos nosso's. Service Center ou ao punto de vendalonde adquiriu o aparelho, fazendo-se accompanying de um talão de compra valido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do service de assistência Tecnica no fim do manual.

Abra a embalagem e retirecretuidadosamente o aparelho.
- Remova o material da embalagem, assim

como os dispositivos de segurarca da embalagem e de transporte (caso existam).

Verifique se o material a fornecer está completo
Verifique se o aparelho e as peças acessórias aparem danos de transporte.
- Se possivel, guarde a embalagem até ao termo do periodo de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plácico,ipelucas ou peças de很小a dimensao!Existe o perigo de degliuticao e asfi xia!

• Manual de instruções original
• Instruções de segurarca

3. Utilização adequada

A boaina foi concebida para lixar madeira, ferro, plastico e materiais semelhantes'utilizing, para oefeito, a folha de lixa adequada.
A lixadeira excêntrica não se destina a lixar a humido.

A boaquina s o pode ser realizada para os f ns a que se destina. Qualquer othero tipo de utilizaço é considerado inadequado. Os danos ou ferimentos de qualquer tipo dai resultantes sao da responsabilitadoeutilizador/operador e nao do fabricante.

Chamamos a atenção para o facto de os outros apareiros não tem sido设计理念ados para uso comercial, artesanal ou industrial. Não assumimos qualier responsabilité se o aparvelho for realizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados téncicos

Tensao 230 Volt 50Hz
Potênciaabsorvida 380 Watt
Superficie de lixar 125 mm
Tamanho do papel de lixa 125 mm
Vibracoes por minuto 6000-13.000 min
Isolamento duplo 1/2
Peso. 1,9kg

P

Perigo!

Ruido e vibracao

Os valeos de ruido e de vibrationao foram apurados de accordo com a EN 60745.

Nivel de pressao acustica L_pA 84 dB(A) Incerteza K. .3 dB

Nivel de potencia acustica LWA 95 dB(A) Incerteza KWA 3dB

Useuma protecçãoauditiva.

Valores totais de vibração (soma vectorial de tres direcções) apurados de acordo com a EN 60745.

Punho

Valor de emissao de vibrationao a_n = 10,223m / s^2 Incefteza K = 1,5m / s^2

O valor de emissão de vibração indicado foi me- dido seguido um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferr- ramenta eletrica, sofer alterações e em casos exceptionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode ser comparado com o de uma othera ferramenta eletrica.

O valor de emissão de vibração indicado también pode ser utilizado para um calculo prévio de limitações.

Utilize apenas aparehos em bom estado.
- Limpe e faça a manutenção do aparecido regularamente.
Adapte o seu modo de trabalho ao aparelho.
- São sobrecarregue o aparelho.
- Se necessário, submeta o aparecido a uma verificação.
- Desligue o aparecido, quando este não estiver a ser realizado.
Useluvas.

Cuidado!

Ricos residuais

Mesmo quando esta ferramenta electrica é realizada adequamente, existem sempre riscos residuales. Dependendo do formato e do modelo esta ferramenta electrica pode ocorro os seguiços perigos:

1. Lesões pulmonares, caso não sera utilizesa uma máscara de proteção para po adequada.
2. Lesoes auditivas, caso nao sera'utiliza uma protecao auditiva adequada.
3. Danos para a saude resultantes das vibrations na性和 nao braco, caso a ferramenta seja utilizesada durante um longo periodo de tempo ou se nao for operada e feita a manutencao de forma adequaca.

5. Antes da colocação em funciona

Antes de ligar aquina, certifi que-se de que os dados constantes da placac de caracteristicas correspondem ao dados de rede.

Aviso!

Retire sempre a fi cha de alimentacao da corrente electrica antes de efectuar ajustes no aparelho.

5.1 Montagem do saco colector de poeiras (fi gura 2)

O saco colector de poeiras (6) é inserido na respe-
cctica ligation (5) e fixado por rotação.

A aspiração do po é feita directramente atraves do papel de lixa e do prato de lixar para dentro do saco collector de poeiras.

Cuidado!

Por razoes de saude é preciso usar impreterivelmente o saco colector de poeiras!

5.2 Fixação do papel de lixa (fi gura 5)

Substituição sem problemas gratas ao fecho de velcro. Certifi que-se de que os furos de extracção de poeiras no papel de lixa e no prato de lixar coincidem.

6. Colocacao em funciona

6.1 Ligar/desligar (fi gura 3)

Ligar:

Empurre o interruptor de service (4) para arente.

Desligar:

Empurre novoamente o interruptor de service (4) para a posicao inicial.

P

6.2 Regulador das rotações (fi gura 9/pos. 3)

As rotações podem ser pré-seLECTIONadas, girando o parafuso serrilhado (3).

Sentido mais: rotações mais elevadas

Sentido menos: rotações mais baixas

6.3 Trabalhar com a lixadeira excentrica

Assente toda a superficie do prato de liar.
Ligue a boa e execute movimento circulares, transversais ou longitudinais sobre a peça a trabalho, exercedo uma pressao media.
- E recomendada uma granulacao maior para esmerilar grossoiro e uma granulacao menor para esmerilar fino. A granulacao mais propria poderá ser determinada atraves de variedas tentativas de lixagem.

Cuidado!

As poeiras resultantes dos lavoros efectuados com esta ferramenta poder ser prejudiciais para a saude:

• Durante os trathestos de lixagem,utilize sempre oculos de protecao e mascara contra o po.
• Todas as pessoas que trabalhem com o aparecido, ou que possamentrar no local de travailho, tem de usar uma mascara de protecao para po.
• Não coma, beba ou fume no local de trabalho.
• Tuntas que contenham chumbo não podem ser realizadas!

7. Substituição do cabo de ligação à rede

Perigo!

Para evitar perigos, sempre que o cabo de li-gação à redearetheseaparelho fordani fado, é necessárioqueseisubstituidoeloplafabricante oupeloseuserviço deassistência Tecnicaou por uma pessoas com qualificacao.

8. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurar, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparecido com um pano limpo ou supre com ar comprimido a baixa pres são.
• Aconsehlamos a limpar o aparecido directamente antes cada Utilização.
• Limpe regularamente o aparelho com um pano humido e um peu de sabão. Não utilize detergentes ou solventes; estes podem corroir as peças de plácico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de agua num aparelho eletrico augmente o risco de何时que eletrico.

8.2 Escovas de carvao

No caso de formação excessiva de fáiscas, mande verifi car as escovas de carão por um electricista.

Perigo! As escovas de carvão são poder ser substituções por um electricista.

8.3 Manutencao

No interior do aparecido não existem quaisquer peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguientes indicacoes:

• Tipo daquina
• Nível de artigo da boaina

• Nível de identificacao da区内.

• Nível da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

P

9. Eliminação e recicagem

O aparelho encontrar-se Dentro de uma embalagem para evitar danos de transporte.Esta embalagem é materia-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessosórios são de diferentes materiais, como p. ex. o metal e o plácico. Não deite os apareiros defeituosos para olixo dométrico. Para uma eliminacao ecologicamente correcta, o aparelho deve ser entrega num local de recolha adequado. Se não tiver conheçimento de nenhum local de recolha, informe-se jusqu'à sua administração autáquica.

10. Armazenagem

Guarde o aparelho e os respectivos accesórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30^ . Guarde a ferramenta eletrica na embalagem original.

P

So para paises da UE

Não deite as ferramentas eletricas para o lixo domestico!

Segundo a directiva europeia 2012/19/CE relativa aos residuos de equipments electricos e electrônicos e a respectiva transposão para o direito interno, as ferramentas electricas usadas tem de ser recolhidas separadamente e entrega nos locais de recolha previstos para oefeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O propietário do aparelho eletrico, no caso de não optar pela devolução, é obligado a recicular adequadamente o aparelho eletrico. Para tal, o aparelho uso同樣tem podere ser entregue a um pontode recolha que trate da eliminaçao de residuos, respeitando a leiisagao nacional sobre residuos erespective reciclagem. Não está abrangidos os meiros auxiliares e os acessos sem componentes electronicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produits caresce da autorização expressa da iSC GmbH.

Reservado o direito a alteracoes tecnicas

P

Informações do service de assistência Tecnica

Estamos representados em todos os Países Mentionados no certificado de garantia por agentes autorizados competentes,@cujos contactos podera encontrar no certificado de garantia. Estes encontrar-se ao seu dispor para todos os serviceos de que necessita, tais como reparacoes, fornecimento de peças sobressalentes e peças desgastadas ou a aquisicao de consumVEis.

Deve-se ter em atençao que, neste produits, as seguiñtes peças estáu sujeitas a um desgaste natural ou decorrente da sua Utilização, ou entao são necessarias como consumíveis.

Categoria Exemplo
Peças de desgaste* Escovas de carvão, placac abrasiva
Consumíveis/peças consumíveis* Papel de lixa
Peças em falta

* nao incluo obligatoriamente no material a fornecer!

Em caso de deficiências ou erros, pedimos-lhe que comunique o problema atraves da网页 de Internet www.isc-gmbh.info. Certifique-se de que faz uma descrição exacta do problema,respondendo sempre às seguides questions:

• O aparelho ja functiOnou algouma vez ou possui o defeito desde o inicio?
• Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
• Na sua opiniao, que erro de functiomento aparea o aparelho (sintoma principal)?

Descreva este erro de funciona.

P

os nosotros Produkção são submetidos a um rigoroso controlo de qualidade. Se, acontez, o aparecido não funciona nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirja ao"Ourho service de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, tambem pode contactar-nos Telefonically atraves do número de assistência técnica indicado. O exercico dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam os seu direitos legais de garantia. O meuico服务于garantia é prestado gratuitoamente.
2. O服务于 guarantia cobre exclusivamente as deficiências do aparelho decorrentes de erros de material ou de fabricio comprovados, e está, por minha opção, limitado à eliminacao de tal falta no aparelho ou à substituição do mesmo.

Chamamos a atençao para o facto de os nossoes apareiros não terem sido concebidos para uso commercial, artesanal ou professional. Não haverá, por isto, lugar a um contrato de garantia no caso de o apareiro ter sido utilizado, dentro do periodo de garantia, em entreprises do sector comercial, artesanal ou industrial ou atividades equiparáveis.

1. Excluidos pela)nossa garantia estao:

2. Danos no aparelho resultantes da inobservancia das instruções de montagem ou de uma instalação Incorrecta, da inobservança do manual de instruções (como p. ex. a ligationou uma tensão de rede ou tipo de corrente errada) ou da inobservança das dispositions de segurança ou da exposão do aparelho a condições ambientais anormais ou de uma conservação e manutençao insufiCNTES.

3. Danos no aparelho resultantes de utilizesao abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou uso de ferramentas de trabalho ou acessos nao autorizados), apenetracao de corporos estranhos no aparelho (como p. ex. areia, pedras ou po, danos de transporte), o uso de forca ou impactos externos (como p. ex. danos resultantes de quidas).

4. Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outras tipo.

5. O periodo de garantia é de 24 vezes a conta da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do periodo de garantia, no prazo de两大 semanas antes tem sido detectado ou defeito. Não excludu a reclamação de direitos de garantia antes o tempo do periodo de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do periodo de garantia nem está em contagem de um novo periodo de garantia para o aparelho ou para eventuals peças sobressentes montadas no mesmo. O mesmo se aplicá no caso de a assistência Tecnica ter sido prestada no local.

6. Para activar a garantia, denominque o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do aparelho estiver abrangido pelo/DDo人民服务 de garantia, ser-Ihe-á imeditamente enviado um aparelho novo ou reparado.

Naturalmente, también teremos todo o gosto em efectuar reparacoes que não está, ou deixaram de estar, abrangidas pelo service de garantia. Nesse caso, tera de suportar os custos da reparacao. Para este efeito,deeravelaporalho paraamorada do nosso service de assistencia Tecnica.

Para peças de desgaste, consumíveis e em falta, consulhe as restricções esta garantia, de acordo com as informações do service do assistencia Tecnica de meaual de instruções.

P declares a segunte conformidade, de acordo com a directiva CE e normas para o artigo
