1 Inleiding

Deze gebruikshandleiding beschrijft de werkinq en de bediening van de ATAG A CV-ketel. Deze handleiding is bedoeld voor de gebruiker. Voor installmentie en in bedrijf stellen is er een installmentie-en servicemanual voor de installateur.

Lees deze gebruikshandleiding goed door voordatu enige handeling aan het system verricht.

Raadpleeg bij twijfel en storingen algijd uw instal-.
lateur.

ATAG Verwarming behoudt zich hetrecht voor om waar producten te wijzigen zonder voorafgaande mededeling.

2 Veiligheid

Werkzaamheden aan de ketel mogen alleen door gekwalifi ceerd personeel met gekalibreerde apparatuurplaatsvinden. Bij verranging van onderden mogen uitsluitend ATAG Service-onderden toegepast worden.

Indien u gas ruikt:

• Geen open vuur! Niet roken!
• Geenlicht in- of uitschakelen of andere elektrische schakelaars bedieren
• Geen telefoon gebruiken
• Gashoofdkraan sluiten
• Ramen en deuren opener
  -Huisbewonerswaarschuwen en gebouw verlaten
  Gasleverancier of installateur pas buiten het gebouw bellen

Corrosiebescherming

Gebruik geen sprays, chloor-houdende reiningsmiddelen, oplosmiddelen, verf etc. in de omgeving van het toestel of bij de luchttoevoer van het toestel. Deze stoffen hebben een ongunstige invloed op het toestel en+kennen tot corrosie leiden met storingen tot gevolg.

Controle van het CV-water

Controller regelmatig de waterdruk van de CV-installatie.

Gebruik bij het vullen.altijd drinkwater.

Het toevoegen van chemische middelen zoals vorst- en corrosiebeschermingsmiddelen (inhibitoren) is nicht toegestaan.

Neem bij twijfel contact op met uw installateur.

Legionella

Na langdurige afwezigheid (langer dan 1 week)要去 de drinkwaterinstallatie minimaal 5 minuten met volledig geopende warmwaterkraan in een goed geventileerde ruimte (open raam) gespoeld worden voordat er tapwater gezruikt worden.

De tapwatertemperatuur mag nicht lager ingesteld zichn dan 60^

3 Ketelbeschrijving

C E

De ATAG A is een gesloten, condenserend en modulerende CV-ketel al of Niet voorzien van een geintegreerde warmwatervoorzieening en voldoet aan de Europese norm (CE).

Een comformiteitsverklaring is op te vragen bij de fabrikant.

Het gebruiksrendement van de ketel is zeer hoog, de stralings-, convectie- en stilstands-verliezen zijn laag. De uitstoot van schadelijke stoffen ligt ver beneden de hiervoord vastgestelde norm.

ATAG A CV-ketels hebben het HRTop label.

4 Beeldscherm en toetsen

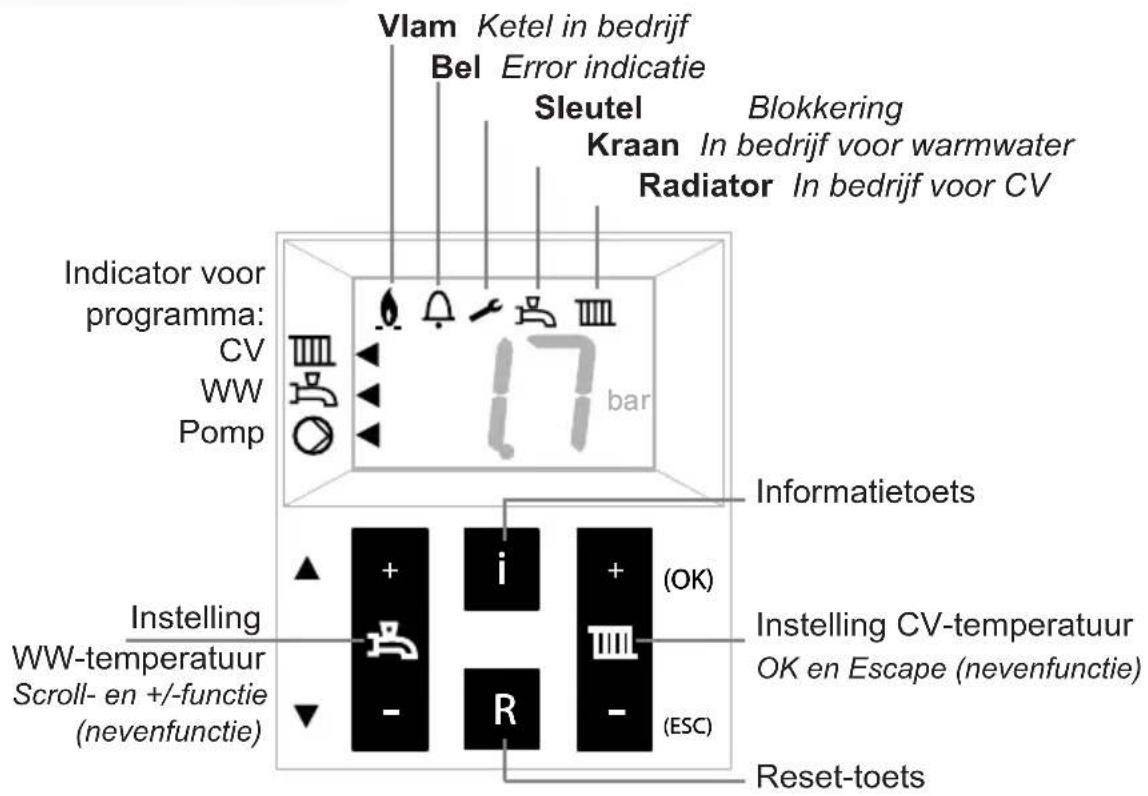

De ketel is aan de voorzijde voorzien van een deurtje. Na het openen van het deurtje treft u een kort overzicht aan met de betekenis van de toetsen en symbolen. Deze zijn hierna verder beschreven.

4.1 Reset-toets

De reset-toets LAST de ketel opniew opstarten indien er zich een storing voordoet.

Bij een eventuele storing wordt het symbool getoond met een code Cx xx.

In andere gevalen heeft de Reset-toets geen functie en za ook Niet reageren bij bediening. Zie 9 voor een kort overzicht met codes.

4.2 Instellen van de warmwatertemperatuur

Druk op de + of -; het beeldscherm toont knipperend de ingestelde waarde;

Druk op de + of - om de ingestelde waarde te wijzigen. Elke wijziging is direct actief.

Warmwaterprogramma UIT: Druk op de - tot de laagste waarde en druk cervolgens nogmaals op -. Beeldscherm toont -- en middelste isuit.

Inschakelen werkt in omgekeerde volgorde.

4.3 Instellen van de CV-watertemperatuur

Druk op de + of -; het beeldscherm toont knipperend de ingestelde waarde;

Druk op de + of - om de ingestelde waarde te wijzigen. Elke wijziging is direct actief.

CV-programma UIT: Druk op de - tot de laagste waarde en druk verwolgens nogmaals op-. Beeldscherm toont -- enbovenste isuit.

Inschakelen werkt in omgekeerde volgorde.

4.4 Opvragen van actuèle gegevens

Druk kort op de i-toets of Scroll-toets om de vol-gende waarde te verkrijgen:

A0 = Aanvoerwatertemperatuur

A1 = Retourwatertemperatuur

A2 = Warmwatertemperatuur

A4 = Rookgastemperatuur

(alleen indien rookgassensor is aangesloten)

A5 = Buitentemperatuur

(alleen indien buitenvoeler is aangesloten)

A6 = Waterdruk

A9 = Toerental ventilator

Omteringte kerennaard weergave druk op ESC.

5 Bijvullen CV - installment

Indien u zelf de CV-installatie wilt bijvullen gaat u als volgt te werk:

(Neem bij twijfel contact op met uw installateur)

1 Sluit de vulslang aan op de koudwaterkraan;
2 Vul de vulslang geheel met drinkwater (uitsluitend stadswater!);
3 Sluit de gevulde vulslang aan op de vul- en aftapkraan van de CV-installatie;
4 Open de vul- en aftapkraan;
5 Open de koudwaterkraan;
6 Vul langzaam de CV-installatie tot 1,5-1,7 bar:

Druk op i-toets tot A6 (waterdruk). Waarde op het beeldschem loopt op;

7 Sluit koudwaterkraan;
8 c1 05 verschijnt op het beeldschemm op het moment dat de druk boven

1,3 barkommen: ontluchtingsprogramma van ca. 7 min. actief;

9 Ontlucht de gehele cv-installatie: begin op het laagste punt;
10 Controller waterdruk en vul eventueel bij tot 1,5 tot 1,7 bar;
11 Zorg dat de koudwaterkraan en de vul- en aftapkraan gesloten zichn;
12 Koppel de vulslang los;

Na beeindigen van het ontluchtingsprogramma (c1 05)van ca. 7 minutes za de ketel weeer functioneren.

Controleer regelmatig de waterdruk en vul indien nodig bij. De bedrijfsdruk in de installmentie moet in koude toestand:tussen de 1,5 en 1,7 bar zichn.

an enigeijd duren voordat alle lucht uit een pas gevulde installmentie is verdwe- nen. Zeker in de eerste week konnen geluiden hoorbaar zichn die wijzen op lucht. De automatische ontluchter in de ketel za deze lucht latent verdwijnen, waardoor de waterdruk gedurende dezeperiode kan dalen en er water bijgevuld moet worden.

6 Het buiten bedrijf stellen van de ketel

In geval van bv. vakantie:

Verwarming en warmwater UIT:

Druk op de - toets van beiden toetsen totdat de laagste waarde is bereikt. Laat de toets los en druk nogmaals op de - toets. Het display toont --Het programma is daarmee uitgeschakeld. De pijl links isuit.

In geval van werkzaamheden aan de CV-installatie:

Zorg dat er geen warmtevraag is: geen geopende warmwaterkraan en kamerthermostatlaag. Trek de stekker uit de wandcontactdoos. Indien de installmentatie worden afgetapt, moet u er rekening mee honden dat een deel van het verwarmingswater in de ketel awhile. Zorg dat het resterende CV-water in de ketel bij vorstgevaar zich kan bevriezen.

7 Comfort-/Eco-instelling warmwater

Af fabriek staat de warmwatervoorziening ingesteld op Comfort. Dit houdt in dat er direct beschikking is over warmwater bij het openen van de warmwaterkraan. Indien gewenst kan er gekozen voor een Eco-stand. Dit houdt in dat bij tappen het iets longer duurt voordat er warmwateruit de warmwaterkraan komt. Dit is afhankelijk van leidinglengte:tussen CV-ketel en tappunt en de actuèle temperatuur CV.De Eco-stand is zuiniger.

OK ESC

Instelling wijzigen:

Druk 3 seconden op de OK-toets.

Beeldscherm toont 'P6 (afgewisseld met) 81';

Druk 1x op de Scroll-toets;

Beeldscherm toont 'P6 (afgewisseld met) 84';

Druk op de OK toets;

Beeldscherm toont 'b0';

Druk 1x op de Scroll-toets;

Beeldscherm toont 'b1';

Druk op de OK toets;

Beeldscherm toont 'on'

Verstel de waarde door middel van de + of de - toets maar 'of';

Druk kort op de OK-toets om de neue instelling te bevestigen.

Beeldscherm toont wee de gekozen parameter

Druk op de ESC-toets totdat de standard uitlezing weegetoond wordt.

Als gedurende 8 minuten geen enkele toets is gebruikt verschijnt automatisch de standardu uitlezing op het beeldschem.

8 Pomp continu

In geval van vorst is het advies de circulatiepomp continu te laten draaien om de kans op bevriezing van leidingente reduceren.

Af fabriek staat de pomp ingesteld op automatisch. Dit houdt in dat de pomp inschakelt op het moment van warmtevraag voor CV of warm water. Indien nodig kan de pomp ook continu functioneren. Hiervoor要去 de volgende handelingenuitgevoerd worden:

Druk 3 seconden op de OK-toets.

Beeldscherm toont 'P6 (afgewisseld met) 81';

Druk 1x op de Scroll-toets;

Beeldscherm toont 'P6 (afgewisseld met) 84';

Druk op de OK toets;

Beeldscherm toont 'b0';

Druk op de OK toets;

Beeldschem toont 'of;

Verstel de waarde door middel van de + of de -toets maar 'on';

Druk kort op de OK-toets om de neue instelling te bevestigen.

Beeldscherm toont weer de gekozen parameter

Druk op de ESC-toets totdat de standard uitlezing weegetoond wordt.

Op het beeldschem verschijntrechtsonder een pijltje ter individatie dat de pomp nu continu geschakeld is.

Als gedurende 8 minuten geen enkele toets is gebruikt verschijnt automatisch de standardu uitlezing op het beeldschem.

9 Storing

In geval van een storing (dit worden aangegeven door een c en nummercode op het beeldscherm)(Int u proberen de storing op te heffen door op de Reset-toets te drukken.Indien de storing zich blijft voordoen, neem dan spoedig contact op met uw installateur en geef de nummercode door.

Er zijn ook meldingen met een C en nummercode die geen storingen zijn. Deze meldingen heffen zichzfna verloop vanijd op. Het bedieren van de reset-toets heeft dan geen effect, bijvoorbeeld:

Ontluchtingsprogramma actief

c1 05 ontluchtingsprogramma actief (ca. 7 min.)

De meldingen voor de waterdruk vragen om actie:
c1 17 waterdruk te hoog
c1 18 waterdruk te laag

Indien er lekkages in het toestel optreden, neem dan contact op met uw installerateur.

10 Onderhoud

Sluit met uw installerateur een onderhoudsovereenkomst af zodate het toestel periodiek gecontroleerd en afgesteld worden.

De mantel van het toestel bestaat uit kunststof delen, die met een normal (niet agressief) reini-gingsmiddel schoon te make nijk.

11 Garantie

Zie voor de garantievoorwaarden de Garantiekaar die bij de ketel is geleverd.
