BEDIENUNGSANLEITUNG A203C Atag
Gebruikshandleiding Notice d'utilisation Bedienenungsanleitung
1 Einleitung 32
2 Sicherheit 33
3 Gerätebeschreibung 34
4 Funktionstasten am Display 35
4.1 Reset-Taste 35
4.2 Einstellung der Warmwassertemperatur 36
4.3 Einstellung der Kesseltemperatur 36
4.4 Abfrage von aktuellen Daten 37
5 Nachfullen der Heizungsanlage 38
6 Außerbetriebnahme der Anlage 39
7 Einstellungsmöglichkeiten Warmwasser (Komfort- und ECO-Funktion)...40
8 Pumpendauerlauf 41
9 Fehlermeldungen 42
10Wartung 43
11 Gewährleistung 43
12 Reinigung der Verkleidung 43
Achtung!
Zur Währung eventueller Gewährleistungsansprüche achten Sieitte darauf, dass Ihr Fachhandwerksbetrieb die beiliegende Gerätekte vollständig ausgefüllt an die ATAG Heizungstechnik GmbH zurücksendet. These Daten werden vertraulich zu statistischen Zwecken genutzt.
1 Einleitung
Die vorliegende Bedienungsanleitung soll Ohnene eine Hilfestellung zur Bedienung und zum Verständnis der Funktionseise des ATAG A-Kessels bieten.
Um alle Vorteile des ATAG Gerätes optimal nutzen zu können, lesen Sie diese Bedienungsanleitung vor dem Gebrauch Ihres A-Kesselsitte sorgfältig durch. Beachten Sieitte zu ihrer eigenen Sicherheit, dass die Aufstellung, Einstellung und Wartung Ihres Gerätes nur durch einen anerkannten Fachhandwerksbetrieb vorgenommen werden davon.
Die ATAG Heizungstechnik GmbH (nachfolgend kurz ATAG genannt) besteht sich das Recht vor, seine Produkteohnevorherige Mitteilung zuändern.
Unternehmensprofi I
Die ATAG Firmengruppe besteht zu den Technologieführern in der Gas-Brennwerttechnik. 1948 als Produzent von Gasapparaten gegrundet, bilden Komfort, Haltbarkeit, Leistung und Sicherheit damals wie heute die Basis aller ATAG Produkte. In vielen europäischen Ländern und Nordamerika werden heute ATAG Heizkessel als hochwertige Qualitätsprodukte vertrieben und von Fachleuten wie auch von Verbrauchern sehr geschätzt. Die deutsche ATAG Heizungstechnik GmbH mit Firmensitz in Bocholt ist ein Unternehmen der niederlandischen ATAG Heating Corporation B.V., in die auch das frühere Traditionsunternehmen Benraad fusionierte. Die ATAG Heizungstechnik GmbH Harbeitetmit dembewährtenATAGPREMIUM PARTNER SYSTEM. Ausgewählte Fachbetriebe garantieren ihren Kunden die sorgfältige Auswahr, denfachgerechtenEinbau, dieoptimaleEinstellung und den zuverlässigen Wartungsservice der Gas-Brennwertgeräte einschließlich Zubehör.
2 Sicherheit
Was ist zu tun, wenn es im Haus nach Gas riecht?
Kein Panik!
Erdgas riecht dank des beigemischten Duftstoffs so intensiv, dass selbst kleinste Gasmengen wahrgenommen werden. Bemerken Sie Gasgeruch, ist das noch kein Grund zur Panik. Bleiben Sie ruhig und beachten Sie die folgenden Punkte:
Keine Flammen, keine Funken!
Riecht es nach Gas, ist offen Feuer tabu. Also Zigaretten aus,
kein Feuerzeug und keine Streichhölzer benutzen! Auch an
elektrischen Geräten können Funken entstehen.
Deshalb: Licht- und Geräteschalter nicht mehr betätigten, keine
Stecker aus der Steckdoseziehen. Und kein Telefon oder Handy
im Haus benutzen!
Fenster auf!
Frische Luft senkt die Gaskonzentration im Raum. Wenn möglich, Turen und Fenster welt offen, für Durchzug sorgen. Wichtig: Auf keinen Fall die Dunstabzugshaube oder einen Ventilator einschalten - Funkenbildung!
Gashahn zu!
Schlieben Sie die Absperreinrichtungen der Gasleitungen.
Mitbewohner warnen!
Warnen Sie ihre Mitbewohner (Wichtig: klopfen, nicht klingeln!) und verlassen Sie so Schnell wie möglich das Haus.
Bereitschaftsdienst anrufen - von außerhalb des Hauses!
Der Bereitschaftsdienst Ihres Netzbetreibers ist rund um die Uhr für Sie erreichbar und schnell zur Stelle. Dieser Sicherheits-Service kostet Sie keinen Cent- auch wenn es "falscher Alarm" sein sollte. Wichtig: Am Telefon können Funken entstehen. Also nur von außerhalb anrufen!
Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführrt werden. Der Austausch von Bauteilen darf nur mit originalen ATAG-Ersatzteilen erfolgen.
Korrosionsschutz
Verwenden Sie keine Sprays, chlorhaltige Reinigungsmittel, Lösungsmittel, Farben usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion führen.
Kontrolle des Füllwassers
Kontrollieren Sie in regelmäßigen Abständen den Wasserdruck in der Heizungsanlage.
Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser. Der Zusatz von chemischen Mitteln wie z.B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig. Eventuell setzen Sie sich mit einen Fachhandwerksbetrieb in Verbindung.
3 Gerätebeschreibung
C
Das ATAG A-Gerät ist ein geschlossener, kondensierender und modulierender Brennwertkessel der mit oder ohne integrierter Warmwasserbereitung ausgerüstet ist. Das Gerät entspricht den europäischen Richtlinien (CE). Eine entsprechende Konformitätserklärung kann beim Hersteller angefordert werden.
Der Nutzungsgrad des Kessels ist sehr hoch, die Strahlungs-, Konvektions- und Stillstandsverluste sind niedrig. Der Ausstoß von schädlichen Stoffen liegt unter den hierfür festgestelltten Normen, so dass der Kessel insgesamt eine sehr umweltfreundliche Art der Wärmeerzeugung darstellt.

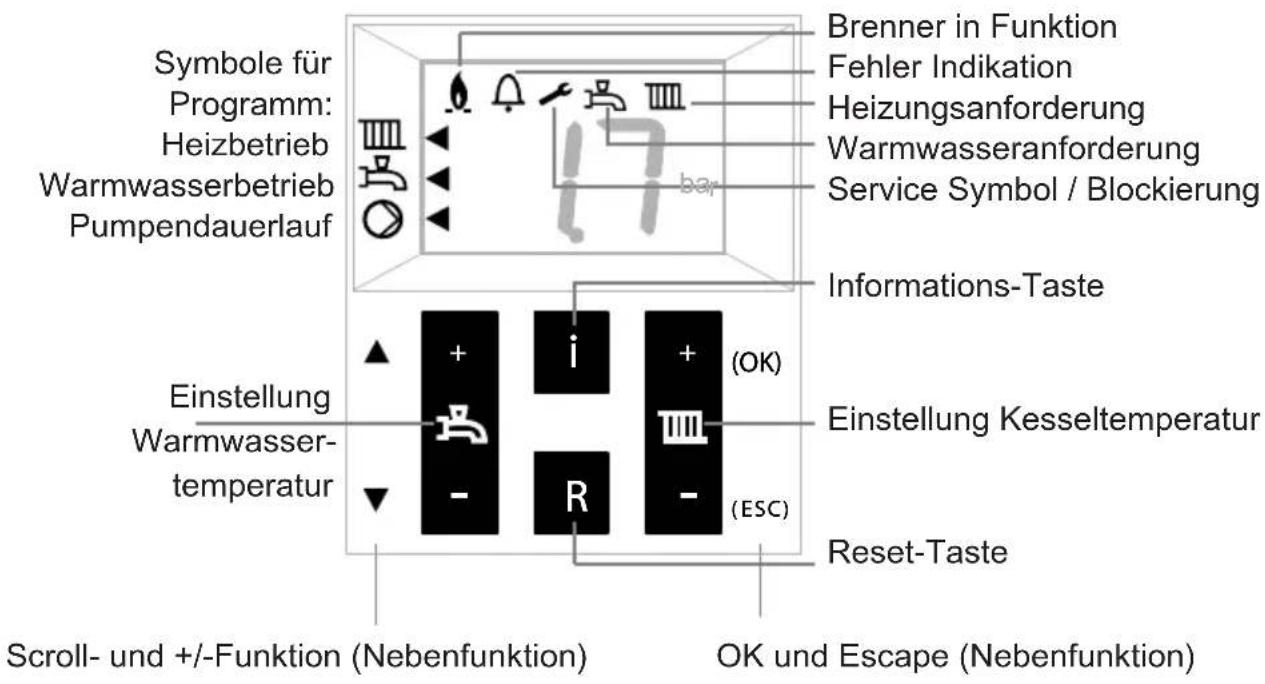

4 Funktionstasten am Display
An der linken Frontseite des Gas-Brennwertgerätes befindet sich eine Tur zum Öffnen. Nach dem Öffnen der Tur wird ein Aufkleber mit den GundFUNktionen der Bedienungselemente sightbar, dieser wird mit Hilfe der folgenden Abbildung;naher erläutert.
4.1 Reset-Taste
Im Falle einer Störmdellung (Cx xx-Anzeige blinkt) wird das Gerät verriegelt, das folgende Symbol erscheint auf dem Anzeigedisplay (A
Durch Drücken der Reset-Taste kann die Störmdellung quittiert werden.
Nach Quittierung der Störmdlung startet der Kessel neu. Liegt keine Störmdung vor, hat die Reset-Taste keine Funktion.
Siehe Punkt 9für eine Kurzübersicht von möglichen Störmandungen.
4.2 Einstellung der Warmwassertemperatur
Drücken Sie zum Verstellen der Warmwasser-temperatur das + oder - der Taste. Die Temperaturvorgaben verändern sich unmittelbar auf den gewünschten Sollwert.
Warmwasserprogramm AUSSCHALTEN:
Die - Taste ( ) drücken und gedrückt halten bis der Wert sich nicht mehr verändert (niedrigster Einstellwert). Danach noch ein weiteres mal die - Taste betätigten.
Die Warmwasserfunktion ist jetzt deaktiviert und der mittlere Pfeil (▶erlischt.
Eine erneute Aktivierung des Warmwasserprogramms erfolgt in umgekehrter Reihenfolge.
4.3 Einstellung der Kesseltemperatur
Drücken Sie zum Verstellen der Kesseltemperatur das + oder - der Taste. Die Temperaturvorgaben verändern sich unmittelbar auf den gewünschten Sollwert.
Heizprogramm AUSSCHALTEN:
Die - Taste (drücken und gedrückt halten bis der Wert sich nicht mehr verändert (niedrigster Einstellwert). Danach noch ein weiteres mal die - Taste betätigten.
Das Heizprogramm ist jetzt deaktiviert und der obere Pfeil ( )erlischt.
Eine erneute Aktivierung des Heizprogramms erfolgt in umgekehrter Reihenfolge.

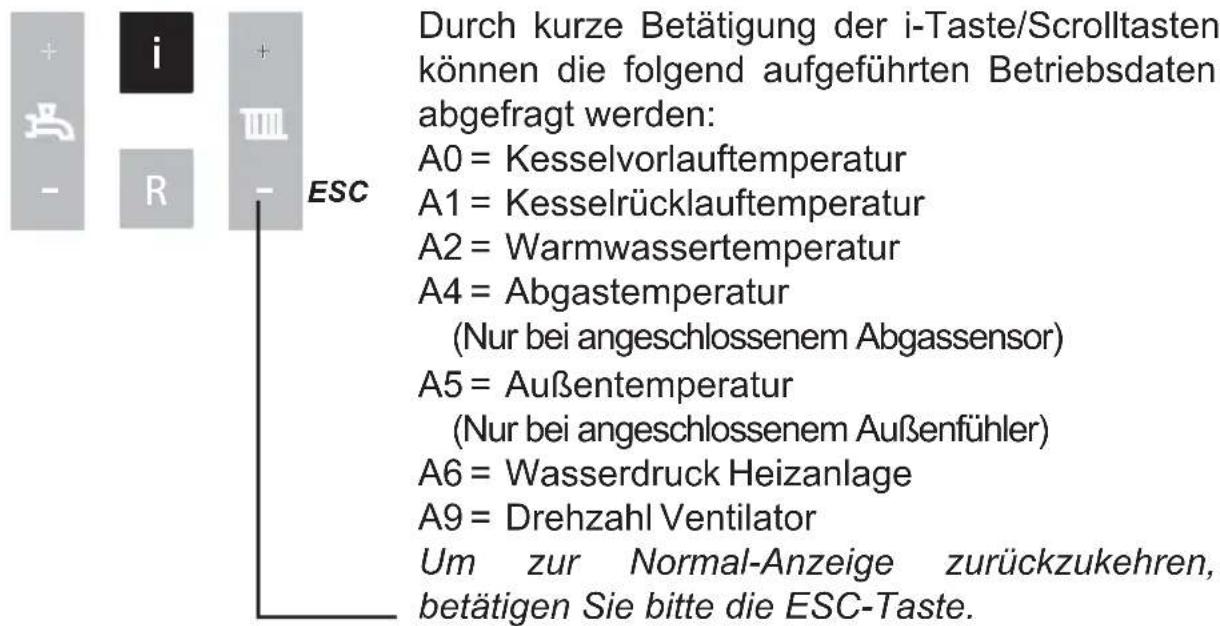

4.4 Abfrage von aktuellen Daten
5 Nachfüllen der Heizungsanlage
Die Heizungsanlage muss mit sauberem Leitungswasser gefüllt werden. In Ausnahmefällen gibt es jedoch stark abweichende Wasserqualitäten, welche unter Umständen nicht zum Befüllen der Heizungsanlagen geeignet sind. Wenden Sie sich in einem solchen Fallitte an einen anerkannten Fachhandwerksbetrieb. Verwenden Sie keine Zusatzmittel für die Wasseraufbereitung.
Um den aktuellen Betriebsdruck abzufragen, drücken Sieitte immer kurz hintereinander die i-Taste bis A6 im Display erscheint. Nach ca. 3 Sekunden wird der aktuelle Anlagendruck am Display wiedergegeben.
Beim Überschreiben eines Anlagendruckes von 1,3 bar wird zum Schutz der Anlagenkomponenten ein automatisches Entlüftungsprogramm für 7 Minuten aktiviert. Im Display wird dann ein c105 angezeigt.
Um Korrosion im Kessel und im Heizungssystem zu vermeiden, muss die Wasserhärte des Befüllungswassers im Bereich von < 12^ liegen. Der pH-Wert des Heizungswassers muss zwischen 5 und 8,5 liegen.
Bitte verwenden Sie zum Nachfüllen der Heizungsanlage das eingebaute Füllventil. Um die Heizungsanlage ordnungsgemäß auf den entsprechenden Betriebsdruck zu bringen, gehen Sieitte folgendermaßen vor:
1 Füllschlauch an Wasserhahn anschließen
2 Füllschlauch komplett mit Wasser befüssen
3 Den gefüllten Schlauch am Füllventil der Heizungsanlage anschließen
4 Anlagendruck abfragen (i-Taste)
5 Anlage bis ca. 1,5 bar (anlagenspezifi sch) befullen
6 Wasserhahn schlieben
7 Entlüften der gesamten Heizungsanlage, beginnend am niedrigsten Anlagenpunkt
8 Anlagendruckitte nochmalskontrollieren und fallsnotigwiederaufca.1,5bar nachfullen;
9 Wasserhahn und Füllventil der Heizungsanlage schließen
10 Füllschlauch entfernen
Nach dem Befüllvorgang sind alle Amaturen zu schreiben und der Füllschlauch ist zu entfernen.
Es darf keine dauerhafte Verbindung zwischen Trinkwasser- und Heizungsleitung bestehen.
Nach Ablauf des Entlüftungsprogramms (7 min.)/ Displayanzeige (c105) befi ndet sich das Gerät wieder im normalen Betriebszustand.
Das automatische Entlüftungsprogramm dient zum Schutz der Anlagenkomponenten und kannDMA nicht deaktiviert werden.
6 Außerbetriebnahme der Anlage
Urlaubsfungtion
Heizungs- und Warmwasserprogramm
AUSSCHALTEN: siehe Punkt 4.2 und 4.3.
Achtung!
Falls kein Außenfuhler am Wärmeerzeuger angeschlossen ist, besteht nur eingeschränkter Anlagenfrostschutz.
Reparatur- und Wartungsarbeiten
Heizungs- und Warmwasserprogramm
AUSSCHALTEN: siehe Punkt 4.2 und 4.3.
Anlage spannungslos machen und gegen das Einsatzen sichern.
Reparatur- und Wartungsarbeiten dürfen nur durch einen Fachhandwerksbetrieb erfolgen.
Außerbetriebnahme:
Heizungs- und Warmwasserprogramm
AUSSCHALTEN: siehe Punkt 4.2 und 4.3.
Anlage spannungslos machen und gegen das Einsatzen sichern.
Bitte die gesamte Anlagentechnik heizungsseitig entleeren und gegen Frost sichern. Dies sollte nur durch einen Fachhandwerksbetrieb erfolgen.
7 Einstellungsmöglichkeiten Warmwasser
Komfortfunktion
Werkssheit ist eine Warmwasserkomfortfunktion aktiviert. Der Wärmeerzeuger stellt für die Warmwasserbereitung eine Grundtemperatur zur Verfügung.
Ein geringes Wasservolumen wird auf Temperatur gehalten und damit ständig für die Warmwasserentnahme bereitgestellt.
ECO-Funktion
Alternative kann eine ECO-Funktion aktiviert werden: Der Wärmeerzeuger stellt für die Warmwasserbereitung keine Grundtemperatur zur Verfügung. Die ansonsten damit bereitgestellte Energiemenge wird eingespart. Die Reaktionszeit bei Warmwasserentnahme ist abhängig von der aktuellen Heizwassertemperatur.
Aktivierung der jeweiligen Funktion:
Drücken Sie 3 Sekunden die "OK-Taste"
Displayanzeige wechselt "P6 / 81"
Drucken Sie 1x die "Scroll-Taste"
Displayanzeige wechselt "P6/84"
Drucken Sie die "OK-Taste" Display zeit ^ 出
Drucken Sie 1 x die "Scroll-Taste" Display zeitgt "b1"
Drucken Sie die "OK-Taste" Display zeigt "on"
Mittels der "+" oder "-" Taste können Sie den Einstellwert auf "of" setzen
Sollte im Einstellmodus 8
Minutes lang keine Taste betätig werden, schaltet das Display automatisch auf die Standardanzeige darüber.
Drucken Sie kurz die "OK-Taste" um die Einstellung zu quittieren Display zeit wieder "b1"
Drücken Sie die ESC-Taste, die Standard-anzeige wird wieder sightbar.
8 Pumpendauerlauf
Bei Frostgefahr sollte der Pumpendauerlauf aktiviert werden, um die Gefahr des Einfrierens gering zu halten.
Werkssheit ist ein Automatikbetrieb aktiviert. Die Pumpe geht erst in Betrieb, wenn ein Anforderungswert vorhanden ist. Für die Aktivierung des Pumpendauerlaufes gehen Sieitte folgendermaßen vor:
Drucken Sie 3 Sekunden die "OK-Taste"
Displayanzeige wechselt "P6 / 81"
Drucken Sie 1x die "Scroll-Taste"
Displayanzeige wechsel "P6 / 84"
Drucken Sie die "OK-Taste"
Display zeigt "b0"
Drucken Sie die "OK-Taste"
Display zeit "of"
Mittels der "+" oder "-" Taste können Sie den Einstellwert auf "on" setzen
Drücken Sie kurz die "OK-Taste" um die Einstellung zu quittieren
Display zeigt wieder "b0"
Drücken Sie die ESC-Taste, die Standard-anzeige wird wieder sightbar.
Sollte im Einstellmodus 8
Minuten lang keine Taste betätig werden, schaltet das Display automatisch auf die Standardanzeige darüber.
Im Display erscheint jetzt ein Pfeit als Indikationsmerkmal für den Pumpendauerlauf.
9 Fehlermeldungen
Im Falle einer Störung (in der Anzeige blinkt ein "c" mit Nummercode, der Kessel wird verriegelt) konnen Sie durch Drücken der Reset-Taste die Störung reseten. Sollte die Störung wiederkehren, behmen Sie bittemiteinem Fachhandwerksbetrieb Kontakt auf und teilen den Nummercode (cX XX) mit.
Hinweis!
Es werden auch Hinweisymeldungen mit einem "c" wiedergegeben, welche nicht mit der "Reset-Taste" quittiert werden müssen, sie haben sich nach Wiedereinkehren des Normzustandes automatisch auf und dienen zur optischen Wiedergabe aktueller Betriebssituationen. Im folgenden eine Beipiele:
Entlüftungsprogramm aktiv
c1 05 Entlüftungsprogramm aktiv (ca. 7 Min.)
Die Wasserdruckmeldungen erfordern ein Eingreifen:
c1 17 Wasserdruck zu hoch (>3bar)
c1 18 Wasserdruck zu niedrig (<0,7bar)
Bei Druckverlusten durch Undichtigkeiten am Wärmeerzeuger oder am Heizsystem,itte umgehend mit einem Fachhandwerksbetrieb in Verbindung setzen, um Folgeschäden an der Heizungsanlage zu vermeiden.
10 Wartung
Die Wartung ist die Kontrolle und Reinigung bzw. der Austausch von verschmutzten und einem Verschleib unterliegenden Bauteilen des Gerätes oder der Installation.
Das Ziel der Wartung ist eine langfristige Funktionssicherheit und eine wirtschaftliche Betriebsweise des Gerätes. Der Primärenergiebedarf und die Umweltbelastung kann durch Reduzierung der Emissionen von Wärmeerzeugern erheblich gesenkt werden.
Die Firma ATAG empfi ehtl die Einhaltung der folgenden Wartungsintervalle:
Einmal im Jahr eine optische Inspektion* (oder alle 4000 Betriebs-Stunden)
Alle 2 Jahre eine ausfuhrliche Wartung (oder alle 8000 Betriebs-Stunden)
- Eine optische Überprüfung kann eine Wartung zur Folge haben.
11 Gewährleistung
ATAG bietet Ihnen zu ihrer Produkt ein Gewährleistungspaket an, das über der gesetzlichen Norm liegt.
Für Details beachten Sieitte die Gewährleistungsbedingungen auf der Geratekarte, die bei为其Gerat mitgeliefert wurde.
12 Reinigung der Verkleidung
Die Verkleidung des Gerätes besteht aus Kunststoff und ist spritzwassergeschützt (IPX4D) ausgeführrt (raumluftunabhängige Betriebsweise).
Die Außenreinigung der Verkleidung kann mit einem feuchten Tuch durchgeführt werden. Starke Verschmutzungen dürfen nur mithandelsüblichen, milden Reinigungsmitteln durchgeführt werden. Keine Scheuermittel, keine Lösungsmittel verwenden!
