PIP200012FBK - Omvormer NEDIS - Gratis gebruiksaanwijzing en handleiding

Producttype	Omvormer (stroomomvormer)
Merk	Nedis
Model	PIP200012FBK
Ingangsspanning	12 V DC
Uitgangsspanning	230 V AC
Nominaal vermogen	2000 W
Piekvermogen	4000 W
Uitgangstype	Netstekker (Schuko) + USB-poorten (USB-A en USB-C)
Geschatte afmetingen	30 x 20 x 10 cm
Geschat gewicht	2,5 kg
Beoogd gebruik	Omzetting van gelijkstroom naar wisselstroom voor klasse II-apparaten
Ingebouwde beveiligingen	Overbelasting, overspanning, onderspanning, hoge temperatuur, kortsluiting
LED-indicatoren	Aan (groen) en fout (rood)
Afstandsbediening	Inbegrepen (aan/uit op afstand)
Ventilatie	Ingebouwde ventilatoren, niet blokkeren
Bedrijfstemperatuur	0 - 40 °C
Onderhoud en reiniging	Loskoppelen vóór reiniging, droge doek gebruiken, geen chemicaliën
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen, reparatie alleen door gekwalificeerde technicus
Algemene informatie	Alleen voor binnen gebruik, niet gebruiken met apparaten met hoge capacitieve/inductieve belasting

Veelgestelde vragen - PIP200012FBK NEDIS

Welke apparaten kan ik aansluiten op de Nedis PIP200012FBK omvormer?

U kunt klasse II-apparaten (dubbele isolatie) aansluiten waarvan het totale vermogen niet hoger is dan 2000 W. Vermijd apparaten met capacitieve of inductieve belasting zoals airconditioners, krachtige boormachines, koelkasten, magnetrons of mixers, evenals precisiemeetinstrumenten.

Hoe installeer ik de omvormer?

Bevestig de omvormer aan een verticaal oppervlak met minimaal 50 cm vrije ruimte erachter voor ventilatie. Boor gaten met de omvormer als mal en schroef hem stevig vast. Zorg ervoor dat de locatie droog en beschermd tegen water is.

Hoe sluit ik de omvormer aan op de accu?

Draag beschermende handschoenen en gebruik gereedschap met geïsoleerde handgrepen. Sluit de stroomkabels aan op de + en - aansluitingen aan de achterkant van de omvormer, en verbind vervolgens het andere uiteinde met een 12 V accu met inachtneming van de polariteit.

Wat betekenen de LED-indicatoren en alarmen?

Het groene lampje (voeding) geeft aan dat de omvormer onder spanning staat. Het rode lampje (fout) en de geluidsalarm duiden op problemen: zie de probleemoplossingstabel in de handleiding. Bijvoorbeeld, een continu alarm met groen lampje betekent overbelasting.

Kan ik de omvormer gebruiken met een koelkast?

Nedis raadt het gebruik met koelkasten af omdat ze een grote capacitieve/inductieve belasting hebben. Het starten van de compressor kan het piekvermogen overschrijden en de omvormer beschadigen.

Hoe gebruik ik de afstandsbediening?

Sluit de kabel van de afstandsbediening aan op de daarvoor bestemde poort aan de voorkant van de omvormer en op de afstandsbediening. Om de afstandsbediening te gebruiken, moet de hoofdschakelaar van de omvormer op OFF staan. De afstandsbediening kan de omvormer op afstand aan- en uitzetten.

Kan ik een USB-apparaat rechtstreeks op de omvormer aansluiten?

Ja, de omvormer heeft een USB-A- en een USB-C-poort. Sluit uw USB-kabel aan en schakel de omvormer in. De USB-uitgang levert 5 V gelijkstroom om uw apparaten op te laden.

Wat moet ik doen als de omvormer stopt en het rode lampje gaat branden?

Identificeer de oorzaak met behulp van de probleemoplossingstabel. Mogelijke oorzaken zijn: lege accu (laad op), overspanning (controleer accuspanning), overbelasting (verminder belasting), hoge temperatuur (laat afkoelen), kortsluiting (sluit defect apparaat los). Na correctie de omvormer opnieuw starten.

Hoe onderhoud ik de omvormer?

Koppel de omvormer los vóór reiniging. Maak de buitenkant schoon met een droge doek. Gebruik geen chemische of schurende middelen. Plaats de omvormer niet in een vochtige of stoffige omgeving.

Wat is de garantie van de Nedis PIP200012FBK omvormer?

De standaardgarantie van Nedis is doorgaans 2 jaar. Raadpleeg de garantievoorwaarden op de Nedis-website of in de verpakking. Wijziging van het product of niet-conform gebruik maakt de garantie ongeldig.

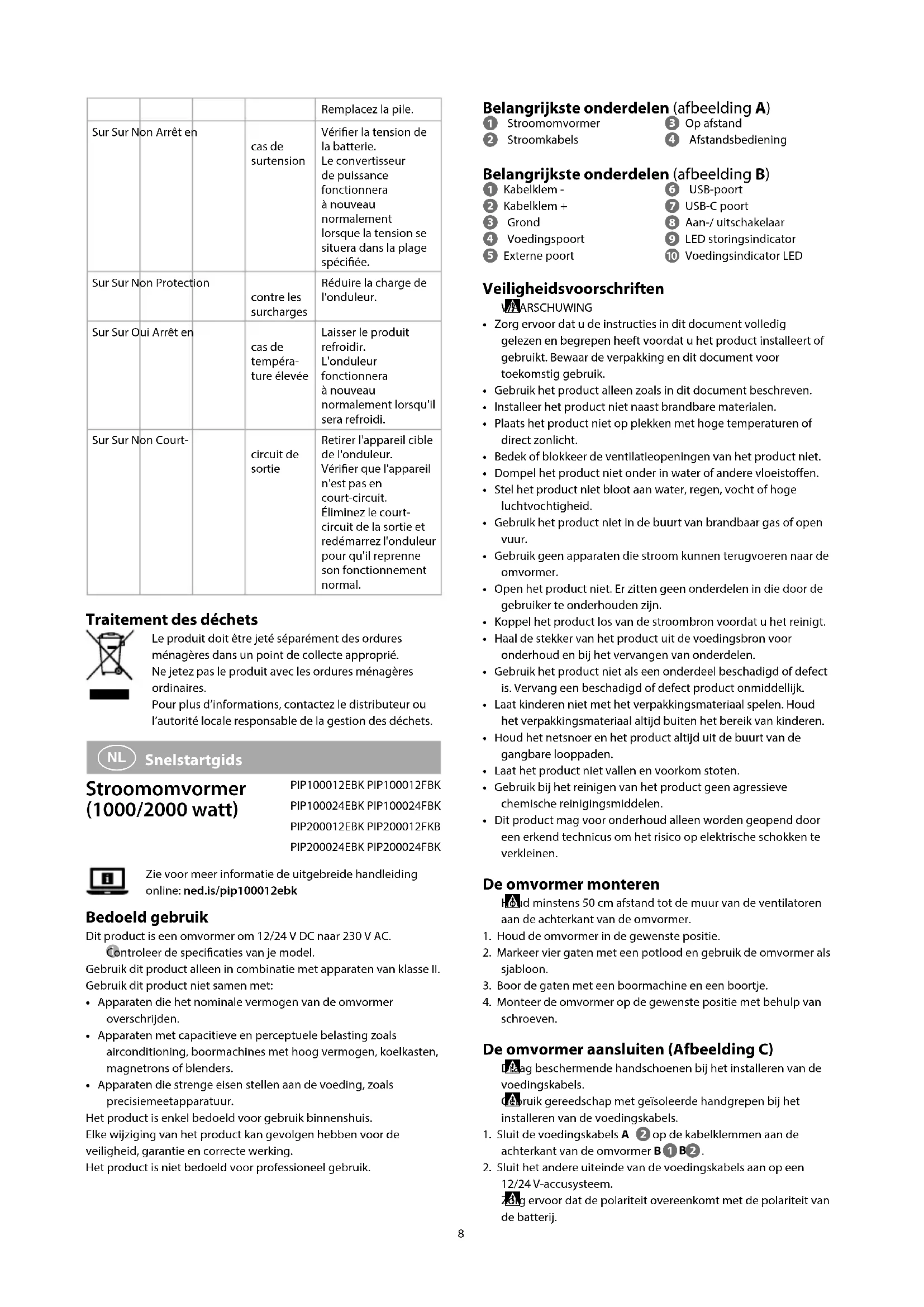

GEBRUIKSAANWIJZING PIP200012FBK NEDIS

Zie voor meer informatie de uitgebreide handleiding online:ned.is/pip100012ebk

Bedoeld gebruik

Dit product is een omvormer om 12/24 V DC maar 230 V AC.

Controleer de specificaties van je model.

Gebruik dit product alleen in combinatie met apparaten van klasse II.

• Apparaten die het nominale vermogen van de omvormer overschrijden.
• Apparaten met capacitieve en perceptuele belasting zoals airconditioning, boormachines met hoog vermogen, koelkasten, magnetrons of blenders.
• Apparaten die strengge eisen stellen aan de voeding, zoals precisiemeetapparatuur.

Het product is enkel bedoeld voor gebruik binnenshuis.

Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie en correcte werkig.

Het product is Niet bedoeld voor professioneel gebruik.

Belangrijkste onderdelen (afbeelding A)

Stroomomvormer

Stroomkabels

3 Op afstand

4 Afstandsbediening

Belangrijkste onderdelen (afbeelding B)

1 Kabelklem

Kabelklem +
3 Grond

Voedingspoort

5 External poort

6 USB-poort

USB-Cpoort

Aan-/uitschakelaar

9 LED storingsindicator

10 Voedingsindicator LED

Veiligheidsvoorschriften

VARSCHUWING

Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
- Gebruik het product alleen zoals in dit document beschreven.
- Installee het product Niet naast brandbare materialen.
- Plaats het product Niet op plekken met hoge temperaturen of direct zonlicht.
- Bedek of blokker de ventilatieopeningen van het product Niet.
Dompel het product Niet onder in water of andere vloeistoffen.
- Stel het product Niet bloot aan water, regen, vocht of hoge luchtvochtigheid.
- Gebruik het product Niet in de buurt van brandhaar gas of open vuur.
- Gebruik geen apparaten die stroom konnen terugvoeren maar de omvormer.
- Open het product Niet. Er zitten geen onderdelen in die door gebruiker te onderhonden zijn.
Koppel het product los van de stroobron voordat u het reinigt.
- Haal de stekker van het product uit de voedingsbron voor onderhoud en bij het verwangen van onderdelen.
- Gebruik het product Niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddelijk.
- Laat kinderen Niet met het verpakkingsmateriali spelen. Houd het verpakkingsmateriali.altijd buiten het bereik van kinderen.
- Houd het netsnoer en het product altijd uit de buurt van de gangbare looppaden.
- Laat het product Niet vallen en voorkom stoten.
- Gebruik bij het reinigen van het product geen agressieve chemische reinigingsmiddelen.
- Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.

De omvormer monteren

Huid minstens 50 cm afstand tot de muur van de ventilatoren aan de achterkant van de omvormer.

1. Houd de omvormer in de gewenste positie.
2. Markeer vier gaten met een potlood en gebruik de omvormer als sjabloon.
3. Boor de gaten met een boormachine en een boortje.
4. Monteer de omvormer op de gewenste positie met behulp van schroeven.

De omvormer aansluiten (Afbeelding C)

Aag beschermende handschoenen bij het installereren van de voedingskabels.
Cepruik gereedschap met geisoleerde handgrepen bij het installereren van de voedingskabels.

1. Sluit de voedingskabels A 2 op de kabelklemmen aan de城县ant van de omvormer B 1 B2
2. Sluit het andere uiteinde van de voedingskabels aan op een 12/24 V-accusystem.

Zug ervoort de polariteit overeenkomt met de polariteit van de batterij.

De afstandsbediening aansluiten

1. Monteer de afstandsbediening in de gewenste positie.
2. Sluit het ene uiteinde van de afstandsbedieningskabel A 4 in de afstandsbediening.
3. Steek het andere uiteinde van de afstandsbedieningskabel A 4 in de poort voor afstandsbediening aan de Voorkant van de omvormer B5.

Ais de afstandsbediening worden gebruikt, controller dan of de aan/uit-schakelaar op de omvormer Bop OFF staat.

Een stopcontactapparaat van stroom voorzien

A g ervoor dat het doelapparaat is uitgeschakeld voordat je het aansluit.

1. Steek de stekker van een doelapparaat in het stopcontact B 4
2. Schakel de omvormer in met de aan/uit-schakelaar B 8 of de afstandsbediening.

De voedingsindicator LED B 10 gaat aan.

Als de afstandsbediening worden gebruikt, controlleren dan of de aan/uit-schakelaar op de omvormer B8 op OFF staat.

Aast de omvormer Nieteer dan 80% tijdens langdurig gebruik (>1 uur).

Een USB-apparaat van stroom voorzien

1. Sluit een USB-kabel aan op de USB-poort B 6B7 van de omvormer.
2. Sluit het andere uiteinde van de USB-kabel aan op je doelapparaat.
3. Schakel de omvormer in met de aan/uit-schakelaar B 8 of de afstandsbediening.

De voedingsindicator LED B 10 gaat aan.

AIs de afstandsbediening worden gebruikt, controlleren dan of de aan/uit-schakelaar op de omvormer B8 op OFF staat.

Problem oplossing

Als het doelapparaat geen stroom ontvangt, kijk dan maar de indicator-LED's en luister of je een alarm hoort. De onderstaande babelaal zien wat de combinaties van lampjes en geluiden beteken.

Voe-dings LED	Storing LED	Alarm Mogelijkke oorzaak	Mogelijkke oplossing
Uit Uit Geen De om-		vormer isuitgeschac-keld	Schakel de omvormer in.
		De accu isleeg.	Laad de batterij op.
			Vervang de batterij.
Op Uit Ja	Laagspan-	ningsalarm	Laad de batterij op.
			Vervang de batterij.
Op Uit Ja	Uitscha-	keling bijlaagspan-ning	Laad de batterij op.
			Vervang de batterij.
Op Op Geen Overspan-		ningsuit-schakeling	Controleer deaccuspanning.De omvormer werkteer normal als depansning binnen hetopgegeven bereikligt.

Op Op Geen Bescher-		ming谈起overbelasting	Verminder debelasting van deomvormer.
Op Op Ja	Uitscha-	keling bij hoge temperaatuur	Laat het productafkoelen.De omvormer werkteer normal alsdeze is afgekoeld.
Op Op Geen Kort-		sluitinguitgang	Verwijder hetdoelapparaat van deomvormer.Controleer hetapparaat opkortsluiting.Verwijder kortsluiting van deuitgang en start deomvormer opnieuwop om de normalewerking te hervatten.

Afdanking

Het product is bestemd voor gescheiden inzameling bij een hiertoe aangewezen verzamelpunt. Werp het product Niet weg bij het huishoudelijk afval.

Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordodelijk is voor het afvalbeheer.
