GEBRUIKSAANWIJZING Omnia M 3.2 FERROLI

• Deze handleiding geeft een gedetailleerde beschrijving van de voorzorgsmaatregelen waar uijdens gebruik op moet letten.
  Lees deze handleiding aandachtig door voordat u het apparaat gebruikt om een juiste werking van de bedrade controller te garanderen.
• Deze handleiding bewaren om later te kuren raadplegen.

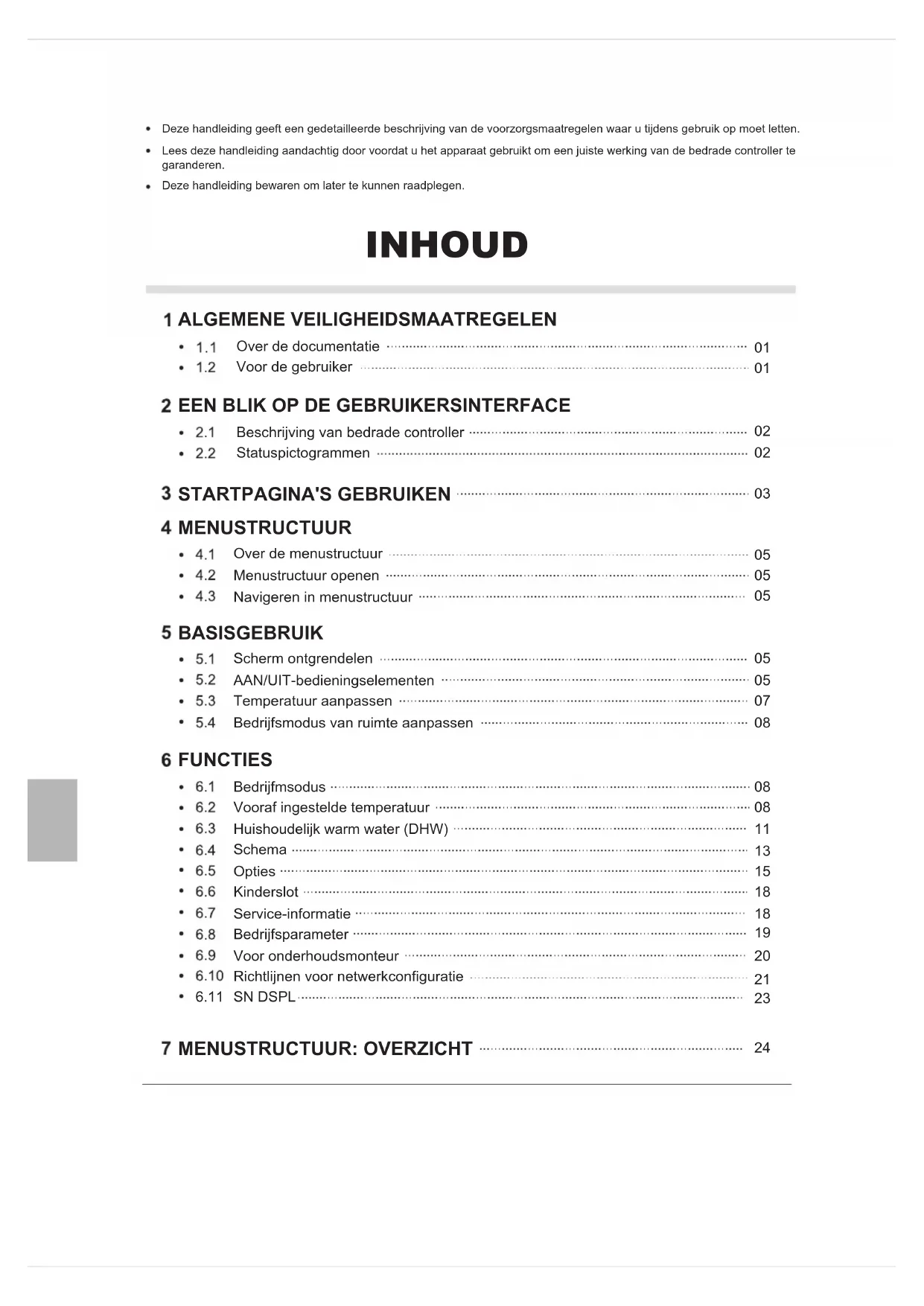

INHoud

1 ALGEMENE VEILIGHEIDSMAATREGELEN

1.1 Over de documentatione 01
1.2 Voor de gebruiker 01

2 EEN BLIK OP DE GEBRUIKERSINTERFACE

2.1 Beschrijving van bedrade controller 02
2.2 Statuspictogrammen 02

3 STARTPAGINA'S GEBRUIKEN 03

4 MENUSTRUCTUUR

5.1 Scherm ontgrendelen 05
5.2 AAN/UIT-bedieningselementen 05
5.3 Temperatuur aanpassen 07
·5.4 Bedrijfsmodus van ruimte aanpassen 08

6 FUNCTIONS

6.1 Bedrijfmsodus 08
6.2 Vooraf ingestelde temperatuur 08
6.3 Huishoudelijk warm water (DHW) 11
6.4 Schema 13
6.5 Opties 15
6.6 Kinderslot 18
·6.7 Service-informatie 18
·6.8 Bedrijfsparameter 19
6.9 Voor onderhoudsmonteur 20
6.10 Richtlijnen voor networkconfiguratie 21
6.11SNDSPL 23

7 MENUSTRUCTUUR: OVERZICHT 24

1 ALGEMENE

VEILIGHEIDSMAATREGELEN

1.1 Over de documentationatie

• De voorzorgsmaaatregelen die worden beschreiben in dit document hebden betrekking op zeer belangrijke onderwerpen.

GEVAAR

Duidt op een situatie die fataal of ernstig letsel tot gevolg kan hebben.

GEVAAR:

GEVAAR VAN ELEKTROCUTIE

Duidt op een situatie die kan leiden tot schokgevaar.

GEVAAR:

Duidt op situatie die kan resulteden in brandwonden door extreem hoge of lage temperatren.

WAARSCHUWING

Duidt op een situatie die kan leiden tot fatale ongelukken of ernstig letsel.

OPGELET

Duidt op een situatie die kan leiden tot Licht of matig letsel.

OPMERKING

Duidt op een situatie die kan leiden tot schade aan apparatuur of eigendom.

INFORMATIE

Duidt op nuttige tips of aanvullende informatie.

1.2 Voor de gebruiker

• Neem contact op met uw installerateur als u Niet zeker weet hoe u het apparaat要去 bedieren.

• Het apparaat is Niet bedoeld voor gebruik door Personen, inclusief kinderen, met verminderde fysiieke, sensorische of mentale vermogens, of mensen met gebrek aan ervaring en kennis, tensij onder toezicht of op basis van instructies door een persoon die verantwoordelijk is voor hun veilighide. Kinderenogeniet met het apparaat spelen.

OPGELET

Spoel het apparaat NIET af. Dit kan elektrische schokken of brand verooorzaken.

• Het apparatus is gemarkeerd met het volgende symbool:

Elektrische en elektronische producten können nicht worden gecombineerd met ongesorteerd huishoudelijk afval. Probeer het systeme NIET zich te demonteren: het demonteren van het systeme, de verwerking van het koelmiddel, olie en of onderden moet worden uitgevoerd door een geauthoriseerde installmenter en moeten voldoen aan de toepasselijkke wetgeving. Apparaten moeten worden verwerkt in een gespecialiseerde verwerkingsfacilititeit voor hergebruik, recycling en terugwinning. Door ervoor te zorgen dat dit product op de juiste manier worden verwijderd, helpt u möglichke schade voor het milieu en de menselijkke gezondheid te voorkomen. Neem voor meer informatie contact op met uw installerateur deplaatselijkke overheid.

• Plaats in omgeving Niet blootgesteld aan straling.

2 EEN BLIK OP DE GEBRUIKERSINTERFACE

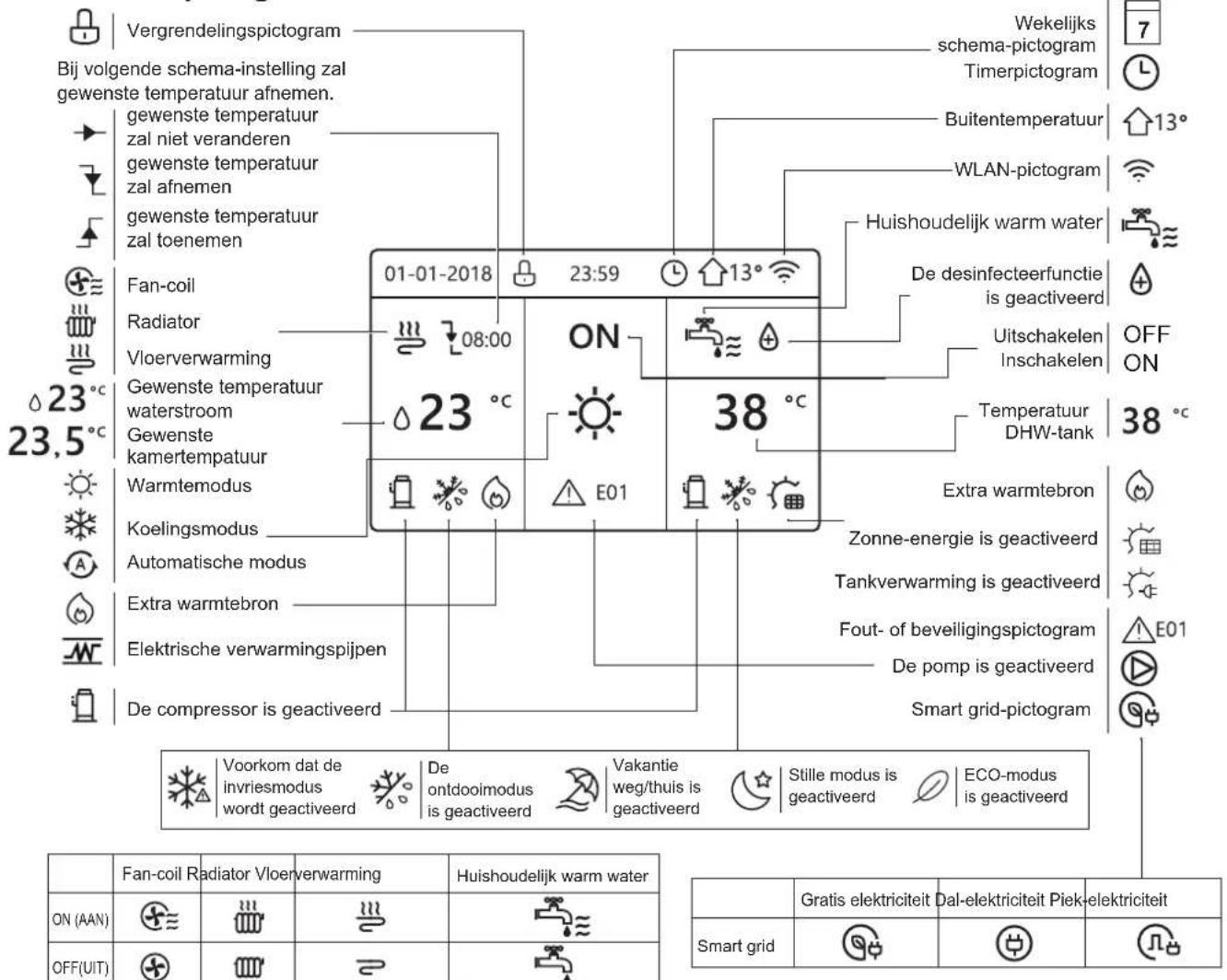

2.1 Beschrijving van bedrade controller

2.2 Statuspictogrammen

3 GEBRUK VAN STARTPAGINA'S

Wanneer u de bedrade controller inschakelt, gaat het systeem waar de taalkeuzepagina. U kunt de gewenste taal kiezen en op OK drukken om de startpagina's te openen. Als u niet binnen 60 seconden op OK drukt, worden het systeem geopend in de huidige ingestelde taal.

Gebruik de startpagina's om instellingen uit te lezen en te wizigen die bedoeld waar voor dagelijkgebruik. Wat u op de startpagina's kunt zien en doen, worden beschreiben waar relevant. Afhankelijk van de systeme lay-out+zijn de volgende startpagina's beschikbaar:

Gewenste kamertemperatuur (KAMER)
Gewenste temperatuur waterstroom (MAIN)
- Werkelijke temperatuur van DHW-tank (TANK) DHW = huishoudelijk warm water

Als WATERSTROOMTEMP. is ingesteld op JA en KAMERTEMP. is ingesteld NEE. (Zie "VOOR ONDERHOUDSMONTEUR" > "TEMP. TYPE INSTELLING" in "Installatie-en gebruikershandleiding"). Het systeme hebft de functie inclusief vloerverwarming en huishoudelijk warm water, startpagina 1 verschijnt:

OPMERKING

Alle afbeeldingen in de handleiding zich ter referentie. De werkelijkke pagina's op het scherm konnen iets afwijken.

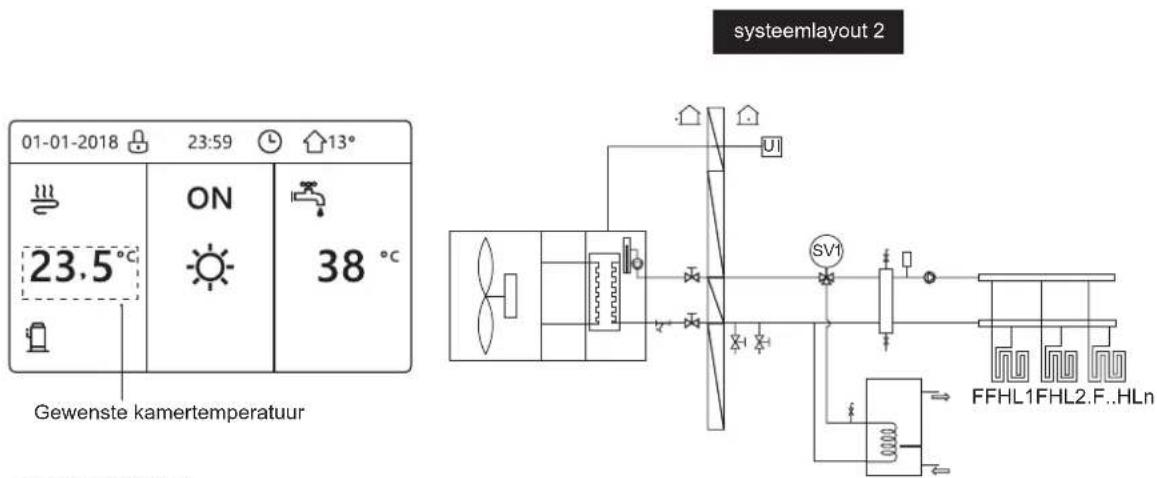

startpageina2:

Als de WATERSTROOMTEMP. is ingesteld NEE en RUIMTE TEMP. is ingesteld op JA (Zie "VOOR ONDERHOUDSMONTEUR" > "TEMP. TYPE INSTELLING" in "Installatie- en gebruikershandleiding"). Het system hemeft de functie inclusief vloerverwarming en huishoudelijk warm, de startpagina 2 verschijnt:

OPMERKING

De bedrade controller moet in de vloerverwarmingsruimte worden geinstalleerd om de kamertemporatuur te controeren.

Als de DHW-MODUS is ingesteld op NEE (Zie "VOOR ONDERHOUDSMONTEUR" > "DHW MODUS INSTELLING" in "Installatie- en gebruikershandleiding", en als "WATERSTROOMTIMER" is ingesteld op JA, "KAMERTEMP" is ingesteld op JA, (Zie "VOOR ONDERHOUDSMONTEUR" > "TEMP. TYPE INSTELLING" in "Installatie- en gebruikershandleiding"). Er verschijnt een hoofdpagina en een aanvullende pagina. Het systemeheet de functie inclusief vloerverwarming en ruimteverwarming voor ventilatorconvecor, startpagina 3 verschijnt:

Hoofdpagina
Zone 1 gewenste temperatuur waterstroom

Zone 2 gewenste kamertemperatuur

system layout 3

Als de KAMERTHERMOSTAAT is ingesteld op DUBBELE ZONE of DOUBLE ZONE op JA ingesteld. Er verschijnt een hoofdpagina en een aanvullende pagina. Het systeme heeft de functie inclusief vloerkoeling, ruimtekoeling voor ventilatorconvector en warm water voor huishoudelijk gebruik, startpagina 4 verschijnt:

Hoofdpagina
Zone 1 gewenste Werkelijke temperatuur temperatuur waterstroom DHW-tank

Aanvullende pagina

Zone 2 waterstroom gewenste temperatuur

system layout 4
RT = Kamerthermostaat

4 MENUSTRUCTUUR

Gebruik de menustructuur om instelleningen te lezen en te wijzig den NIET bedoeld zijn voor dagelijk gebruik. Wat u kunt zien en doen in de menustructuur worden beschreven waar van toepassing. Zie "7 Menustructuur: overzicht" voor een overzicht van de menustructuur.

Druk vanuit een startpager op "MENU".

MENU	1/2
BEDRIJFSMODUSMODUS
PRESET TEMPERATURE
WARM WATER
SCHEMA
OPTIES
KINDERSLOT
OK OPENEN
MENU	2/2
SERVICE INFORMATIE
BEDRIJFPARAMETER
VOOR ONDERHOUDSMONTEUR
WLAN INSTELLING
SN DSPL
OK OPENEN

4.3 Navigeren in menustructuur

Gebruik "▼", "▲" om te bladeren.

5 BASISGEBRUIK

5.1 Scherm ontgrendelen

Als het pictogram op het scherm staat, is de controller vergrendeld. Het volgende beeld worden getoond:

01-01-2018	23:59	13°
	ON
23 °C		38 °C

Druk op een willekeurige toets. Het pictogram 一 gaat knipperen.Druk lang op de"UNLOCKtoets.Het pictogramverdwijnt,de interface kan worden gebruikt.

01-01-2018	23:59	13°
m	ON
23 °C		38 °C

De interface worden vergrendeld als er etwaijd geen aktiviteit is (ongeveer 120 seconden: dit kan worden ingesteld met de interface,zie "6.7 SERVICE INFORMATIE".)

Als de interface is ontgrendd, drukt u lang op "UNLOCK" en wordt de interface vergrendeld.

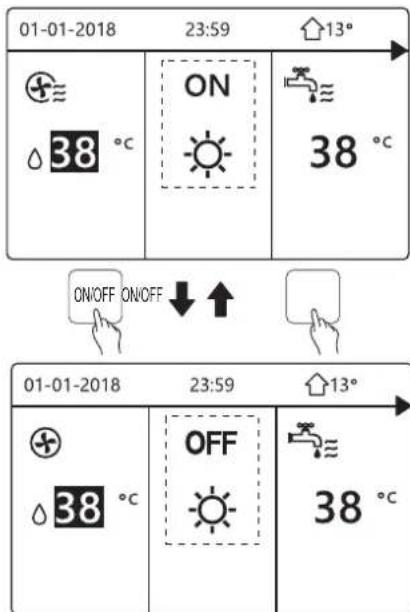

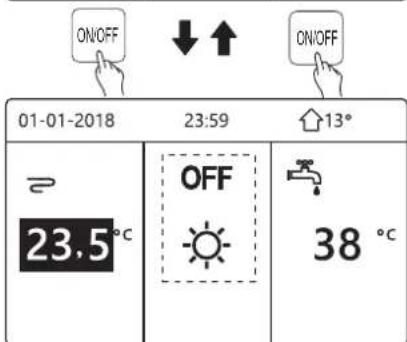

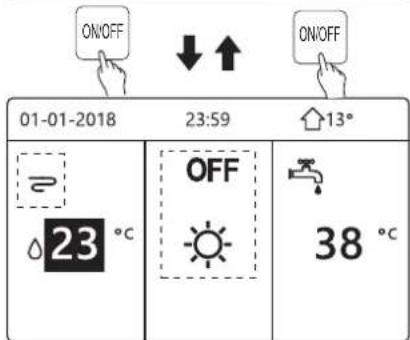

5.2 AAN/UIT-regelaars

Gebruik de interface om de unit in of uit te schakelen voor kamerverwarming of koeling.

• De AAN/UIT functie van het apparaat kan worden bestuurd door de interface als de KAMERTHERMOSTAAT insteld is op NEE. (zie "KAMERTHERMOSTAAT INSTELLING" in "Installatie- en gebruikershandleiding")

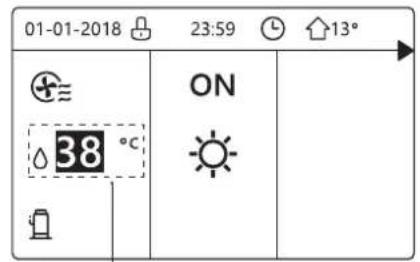

• Druk op "▲", "▲" op de startpage. De Zwarte cursor verschijt:

01-01-2018	23:59	13°
08:00 23°C	ON	38 °C

1) Wanner de cursor op de temperatuur bij de modus kamerfunctie staat (inclusief verwarmingsmodus koelmodus en automatische modus Au, drukt u op de toets "ON/OFF" om kamerverwarming of -koeling in ofuit te schaken.

Als het DHW-TYPE op NEE is ingesteld, worden de volgende paginga's getoond:

Als TEMP. TYPE is ingesteld KAMERTEMP., verschijnen de volgende paginas:

Gebruik de kamerthermostat om de unit in of uit te schakelen voor verwarming of -koeling van de ruimte.

INSTELLING" in "Installatie- en gebruikershandleiding"). De unit voor verwarming of -koeling worden in- of uitgeschakeld met de kamerthermostaat, druk op ON/OFF op de interface. De volgende pagina worden getoond:

(zie "KAMERTHERMOSTAATINSTELLING" in "Installatie- en gebruikershandleiding"). De kamthermostaat voor fan-coil isuitgeschakeld, de kamthermostaat voor vloerverwarming isingschakeld en de unit is in bedrijf, maar het display staat OFF. Het volgende beeld worden getoond:

Gebruik de interface om het apparaat in of uit te schaken voor DHW. Druk op ^一 , " op de startpagina. De Zwarte cursor verschijnt:

01-01-2018	23:59	13°
33	ON	38°

2) Wanner de cursor op de temperatuur van de SWW-modus staat. Druk op de "ON/OFF" toets om de DHW-modus in/uit te schakelen.

getoond:

01-01-2018	23:59	13°
33	ON	38°

01-01-2018	23:59	13°
33	ON	38°
△23°

pagina's worden getoond:

01-01-2018	23:59	13°
=	ON	38°
△23°

01-01-2018	23:59	13°
=	OFF
△23°		38°

5.3 Temperatuur aanpassen

Druk op "▲", "▲" op de startpage. De Zwarte cursor verschijnt:

01-01-2018	23:59	13°
33	ON	38 °C

• Als de cursor op de temperatuur staat, gebruik dan de "←", "▶" om te selecteren en "▼", "▲" om de temperatuur aan te passen.

01-01-2018	23:59	13°
	ON	≈
23°		38°

01-01-2018	23:59	13°
m △23°	ON	38°

01-01-2018	23:59
23.5℃	ON

01-01-2018	23:59	13°
23	ON	38 °C

01-01-2018	23:59	13°
15°	ON	38°

5.4 Bedrijfsmodus van ruimte aanpassen

• De ruimte-bedrijsmodus aanpassen via interface Ga waar "MENU" > "BEDRIJFSMODUS". Druk op "OK". De volgende pagingeschijnt:

BEDRIJFSMODUS
Installing van bedrijfsmodus:
WARM	KOUD	AUTO
		A
OK	CONFIRM

• Er können drie standen worden geseleeteerd: WARM, KOEL en AUTO. Gebruik "▶", "▶" om te scrollen en druk op "OK" om te selecteren. Ook als u niet op OK drukt en de pagina verlaat door op de knop TERUG te drukken, blijft de modus werken als de cursor maar de bedrijfsmodus is verplaatst.

Als er alleen de modus VERWARMEN (KOELEN) is, wordt de volgende pagina weergegeven:

BEDRIJFSMODUS

Bedrijfsmodus kan alleen op warme modus worden ingesteld:

WARM

OK CONFIRM

BEDRIJFSMODUS

Bedrijfsmodus kan alleen op koele modus worden ingesteld:

Koud

OK CONFIRM

• De bedrijfsmodus kan nicht worden gewijzigd.

Als u dit selecteert...	Dan is de kamerfunctie-modus ...
WARM	Altiijd warm-modus
KLOUD	Altiijd koel-modus
AUTO	Automatisch gewijzigd door de software op basis van de buitentemperatuur (en afhankelijk van de installingen van de installeur van de binnentemperatuur), rekening houdend met maandelijke beperkingen. Opmerking: Automatische omschakeling is alleen möglichk onder bepaalde voorwaarden. Zie "VOOR ONDERHOUDSMONTEUR" > "AUTO MODUS INSTELLING" in "Installatie- en gebruikershandleiding".

Stel de kamerfunctie-modus in met de kamerthermostatat (zie "KAMERTHERMOSTAAT INSTELLING" in "Installatieen gebruikershandleiding") Gaaar "MENU"> "BEDRIJFSMODUS". Als u op een willekeurige toets drukt om te selecteren of in te stellen, worden de volgende pagingweergegeven:

01-01-2018 23:59 13°

Koeling/verwarmingsmodus worden geregeld door de kamerthermostaat.

Pas bedieningsmodus aan op kamerthermostaat.

OK AKKOORD

6 FUNC TIE

6.1 Functiemodus

Zie "5.4 Bedrijfsmodus van ruimte aanpassen"

6.2 Preset Temperatuur

PRESET TEMPERATURE haveft PRESET TEMP. WEER TEMP. SET\ECO MODUS 3 items.

6.2.1 PRESET TEMP.

PRESET TEMP. functie worden gebrukt om verschillende temperaturen in te stellen op een ander tijdstip waarop de verwarmingsmodus of koelmodus worden ingeschakeld.

• PRESET TEMP. = PRESET TEMPERATUUR
• De PRESET TEMP. functie is in dit geval uittgeschakeld.

1) AUTO modus is actief.
2) TIMER OF WEKELIJKSE SCHEMA is actief.

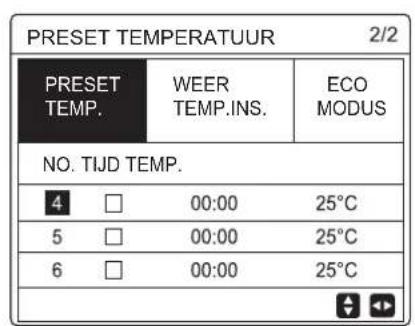

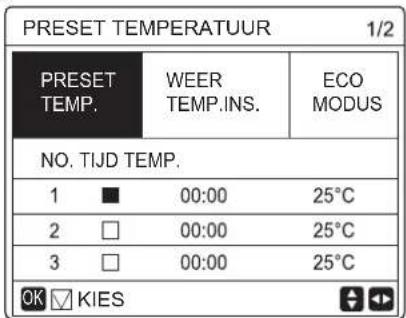

• Gaaar "MENu" > "PRESET TEMPERATUUR" > "PRESET TEMP".Druk op "OK".

De volgende pagina verschijnt:

Wanner de dubbele zone is geactiveerd, werkt de PRESET TEMP. functie werkt alleen voor zone 1.

gebruik" 一 ^ 一 , 一 ^ 一 , 一 ^ 一 , 一 ^ 一 om te scrollen en gebruik 一 ^ 一 , 一 ^ 一 om deijd en de temperatuur aan te passen. Wanner de cursor op "staat, zoals in de volgende pagina:

Druk op "OK". De """wordt"". De timer 1 is geseleeteerd.
Druk opnieuw op "OK". De """wordt"". De timer 1 is nicht geseleeteerd.

Gebruik "▲", "▼", "▲" om te scrollen en gebruik "▼", "▲" om deijd en de temperatuur aan te passen. Zesperiodes en zes temperaturen konnen worden ingesteld.

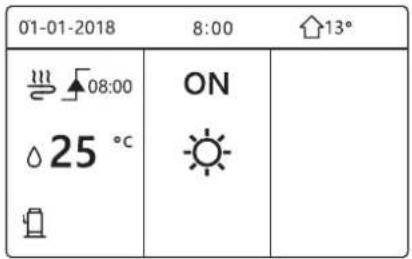

Bijvoorbeeld: de tijd is nu 8.00 uur en de temperatuur is 30^ We zetten de PRESET TEMP zoals getoond in de tabel. De volgende pagina verschijnt:

NO. TIOD TEMPER
1	8:00	35°C
2	12:00	25°C
3	15:00	35°C
4	18:00	25°C
5	20:00	35°C
6	23:00	25°C

INFORMATIE

Wanner de ruimte bedrijfsmodus ruimte wordt gewijzigd, gaat de PRESET TEMP. automatischuit.

De PRESET TEMP. functie kan worden gebruikt in de warme of koude modus. Maar als de bedrijsmodus worden gewijzigd,要去 de PRESET TEMP. functie opnieuw worden ingesteld.

De ingestelde starttemperatuur is on geldig wanner het apparaat UIT staat. Het gaat maar de volgende vooraf ingestelde temperatuur wanner het apparaal weeort wordt ingeschakeld.

6.2.2 WEER TEMP. INSTELLEN

• WEER TEMP. SET=WEER TEMPERATUUR INSTELLING

• WEER TEMP. SET functie worden gebruikt om de gewonnenste waterstroomtemperatuur in te stellen afhankelijk van de buitenluchttemperatuur. Tijdens het warmere werkOnt wordt de verwarming verminderd. Om energie te besparen, kan de weertemperatuur instelling de gewonnenste waterstroomtemperatuur verlagen wonneer de buitentemperatuur hoger is.

Gaanar"MENU > "PRESETTEMPERATUUR"> "WEERTEMP.INSTELLING".Druk op"OK".

De volgende pagina verschijnt:

PRESET TEMPERATUUR
PRESET TEMP.	WEER TEMP.INS.	ECO MODUS
ZONE1 C-MODUS LAGE TEMP.		UIT
ZONE1 H-MODUS LAGE TEMP.		UIT
ZONE2 C-MODUS LAGE TEMP.		UIT
ZONE2 H-MODUS LAGE TEMP.		UIT
ON/OFF AAN/UIT		0

INFORMATIE

• WEER TEMP. INSTEL heeft vier soorten curves: 1. de curve van de hoge temperatuurinstelling voor verwarming, 2. de curve van de lage temperatuurinstelling voor verwarming, 3. de curve van de hoge temperatuurinstelling voor koeling, 4. de curve van de lage temperatuurinstelling voor koeling. Het heeft alleen de curve van de hoge temperatuurinstelling voor verwarming, als de hoge temperatuur is ingesteld voor verwarming. Het heeft alleen de curve van de lage temperatuurinstelling voor verwarming, als de lage temperatuur is ingesteld voor verwarming. Het heeft alleen de curve van de hoge temperatuurinstelling voor koeling, als de hoge temperatuur is ingesteld om te koelen. Het heeft alleen de curve van de lage temperatuurinstelling voor koeling, als de lage temperatuur is ingesteld om te koelen.
  Zie "VOOR ONDERHOUDSMONTEUR" > "INSTellenKOELMODUS" en > "INSTELLING WARMMODUS" in "Instalatie- en gebruikershandleiding".

• De gewenste temperatuur (T1S) kan nicht worden ingesteld als de temperatuurcurve is ingeschakeld.

• Als u de verwarmingsmodus in zone 1 wilt gebruiken, selecteert u "ZONE1 H-MODUSLAGE TEMP". Als u de koelingsmodus in zone 1 wilt gebruiken, selecteert u "ZONE1 C-MODUS LAGE TEMP". Als u "AAN" selecteert, verschijnt de volgende pagina:

WEEEER	TEMP.	INSTEL.
WEEEER	TEMP.	INSTEL.	TYPE:
1	2	3	4	5	6	7	8	9

Gebruik "←", "▶" om te scrollen. Druk op "OK" om te selecteren.

PRESET TEMPERATUUR
PRESET TEMP.	WEER TEMP.INS.	ECO MODUS
ZONE1 C-MODUS LAGE TEMP		AAN
ZONE1 H-MODUS LAGE TEMP.		UIT
ZONE2 C-MODUS LAGE TEMP.		UIT
ZONE2 H-MODUS LAGE TEMP.		UIT
ONOFF AAN/UIT

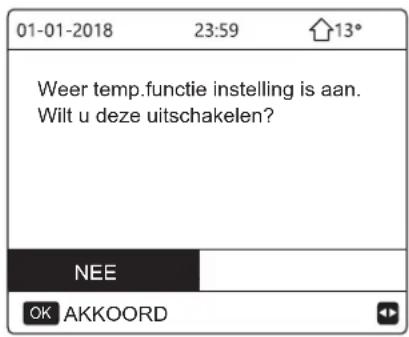

• Als waar TEMP.INSTEL is geactiveerd, kan de gewenste temperatuur Niet worden aangepast op de interface. Druk op "▼", "▲" om de temperatuur op de startup aan te passen. De volgende pagina verschijnt:

Gaaar "NEE",en druk op "OK"om terug te keren maar de startpagina.Gaar "JA",en druk op "OK"om de WEERTEMPERATUUR te resetten.

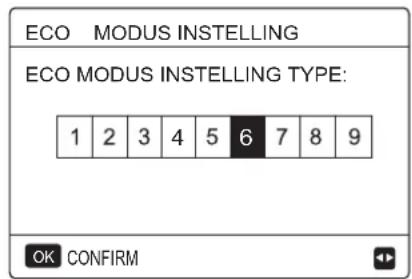

6.2.3 ECO MODUS

ECO MODUS wordt gebruikt om energia te besparen. Gaaar "MENU" "PRESET TEMPERATUUR" "ECO MODUS". Druk op "OK". De volgende pagina verschijnt:

Druk op "ON/OFF". De volgende pagina verschijnt:

Gebruik " 一 ^ , 一 ^ 一 om te bladeren.Druk op "OK" om te selectoren.De volgende pagina verschijnt:

PRESET TEMPERATUUR
PRESET TEMP.	WEER TEMP.INS.	ECO MODUS
HUIDIGE INSTL		AAN
ECO TIMER		UIT
START		08:00
EINDE		19:00
ON/OFF AAN/UIT		#

Gebruik "ON/OFF" om AAN of UIT te zetten en gebruik "▼", "▲" om te bladeren.

PRESET TEMPERATUUR
PRESET TEMP.	WEER TEMP.INS.	ECO MODUS
HUIDIGE INSTL		UIT
ECO TIMER		AAN
START		08:00
EINDE		19:00
ADJUST

Wanner de cursor op "START" of op "EIND" staat, kunt u "艹" gebruiken, "艹", "艹", "艹" om te scrollen en "艹", "艹" om deijd in te stellen.

INFORMATIE

• ECO MODUS INSTL. hebft twee soorten curves: 1. de curve van de hoge temperatuurinstelling voor verwarming, 2. de curve van de lage temperatuurinstelling voor verwarming. Het hebelt alleen de curve van de hoge temperatuurinstelling voor verwarming, als de hoge temperatuur is ingesteld voor verwarming. Het hebelt alleen de curve van de lage temperatuurinstelling voor verwarming, als de lage temperatuur is ingesteld voor verwarming.
  Zie "VOOR ONDERHOUDSMONTEUR" > "INSTELLING WARMMODUS" in "Installatie- en gebruikershandleiding".
• De gewenste temperatuur (T1S) kan nicht worden ingesteld wonneer de ECO-modus is ingeschakeld.
  U kunt de lage of hoge temperatuurinstelling voor verwarming selecteren, zie "Tabel 1~2".
• Als ECO MODUS op AAN staat en ECO TIMER op UIT, werkt het apparaat constant in de ECO-modus.
• Als ECO MODUS is ingeschakeld en ECO TIMER op AAN staat, werkt het apparaat in de ECO-modus volgens de start- en eindhoven.

6.3 Huishoudelijk warm water (DHW)

DHW-modus bestaat typisch het volgende:

De DISINFECTIE-functie worden gebruikt om legionella te doden. In de desinfectiefunctie worden de tanktemperatuur tot

in VOOR ONDERHOUDSMONTEUR. Zie "VOOR

ONDERHOUDSMONTEUR" > "DHW-MODUS ">

DESINFECTEREN " in "Installatie- en gebruikershandleiding".

Gaaryl"MENU">HUISHOUDELIJK WARM WATER">

"DESINFECTEREN". Druk op "OK". De volgende pagina verschijnt:

WARMWATER
DES- INFECT	SNEL DHW	TANK WARMER	DHW POMP
HUIDIGE STATUS		AAN
WERKINGSDAG		VR
START		23:00
ON/OFF AAN/UIT

WARMWATER
DES- INFECT	SNEL DHW	TANK WARMER	DHW POMP
HUIDIGE STATUS		UIT
WERKINGSDAG		VR
START		23:00
ON/OFF AAN/UIT

"▲" om de parameters aan te passen bij het instellen van "DAGFUNCTIE" en "START". Als de DAGFUNCTIE op VRIJDAG is ingesteld en de START op 23:00 is ingesteld, zal de desinfectiefunctie op vrijdag 23:00uur actief zich.

Als de desinfecteerfungtie actief is, verschijnt de volgende pagina:

01-01-2018	23:59	13°
23.5°C	ON	38 °C

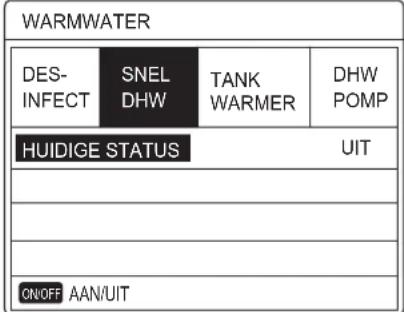

6.3.2 Snel DHW

De SNEL DHW-functie worden gebruikt om het systeme te dwingen om in de DHW-modus te werken.

De warmtepomp en de boosterverwarming of de hulpverwarmer werken samen in de DHW-modus en

Ga waar MENU > HUISHOUDELIJK WARM WATER > SNEL DHW. Druk op "OK":

Gebruik de "ON/OFF"-toets om AAN of UIT te selecteren.

INFORMATIE

Als de HUIDIGE STATUS op UIT staat, is SNEL

DHW ongeldig en als HUIDIGE TOESTAND op

De tankverwarmingsfunctie worden gebruikt om de

tankverwarming te dwingen het water in de tank te

verwarmen. Indezelfde situatie is koeling of verwarming

vereist en het warmtepompsystem werkt voor koeling of

verwarming, maar er is nog steeds vraag maar het warme

water.

Zelfs als het warmtepompsysteme uitvalt, kan

TANKVERWARMER worden gebruikt om water in de tank

teverwarmen.

Ga waar "MENU"> "HUISHOUDELIJK WARM WATER" >

"TANK VERWARMEN". Druk op "OK".

Gebruik "ON/OFF" om AAN of UIT te selecteren. Gebruik "BACK" om af te sluiten.

Als TANKVERWARMER in werkung treedt, verschijnt de volgende pagina:

INFORMATIE

Als HUIDIGE STATUS op UIT staat, is TANK VERWARMING ongeldig.

Als de T5 (sensor van de tank) defect is, kan de tankverwarmer Niet werken.

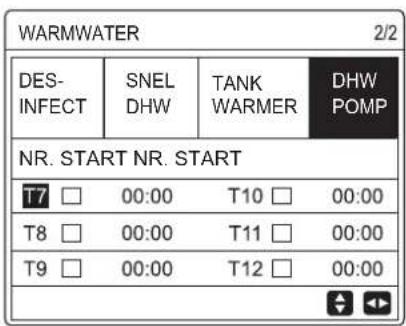

6.3.4 DHW Pomp

De DHW POMP-functie worden gebruikt om wateruit het waternet terug te voeren. Gaaar "MENU" HUISHODELIJK WARM WATER>

"WARMWATERPOMP". Druk op "OK". De volgende pagina verschijnt:

Ga waar "■", en druk op "OK" om te selecteren of deselecteren. (de timer is geseleeteerd. de timer is Niet geseleeteerd.)

Gebruik 14^ ,15^ ,16^ ,17^ ,18^ om te scrollen en "V", "A" om de parameters aan te passen.

Bijvoorbeeld: u hebte de parameter over de DHW-POMP ingesteld (Zie "VOOR ONDERHOUDSMONTEUR" > "INSTELLING DHW-MODUS" in "Installatie- en gebruikershandleiding").

LOOPTIJD POMP is 30 minutes.
Als volgt instellen:

NO. START
1	6:00
2	7:00
3	8:00
4	9:00

De POMP werkt als volgt:

6.4 Schema

SCHEMA menu-inhoud als volgt:

1) TIMER
2) WEKELIJKS SCHEMA
3) SCHEMA CONTROL
4) ANNULEER TIMER

6.4.1 Timer

Als de wekelijkke schemafunctie is ingeschakeld, is de timeruitgeschakeld en is de latere instelling efectief. Als de timeris geactiveerd, worden ① weergegeven op de startup.

• Gebruik "▲", "▼", "▲" om te scrollen en "▼", "▲" om deijd, de modus en de temperatuur aan te passen.

Ga waar "■", enduk op "OK" om te selecteren of deselecteren. (de timer is geselecteerd. de timer is nicht geselecteerd.) Er können zich timers worden ingesteld.

Als u de TIMER wilt annuleren, verplaatst u de cursor waar" ", en drukt u op "OK". De wordt , de timer is ongeldig.

Als u de startijd later instelt dan de eindhoven of de temperatuur buiten het bereik van de modus. De volgende pagina verschijnt:

Voorbeeld:

Zes timers worden als volgt ingesteld:

NO.	START EINDE	MODUS	TEMP
T1	1:00	3:00	DHW	50°C
T2	7:00	9:00	WARM	28°C
T3	11:30	13:00	Koud	20°C
T4	14:00	16:00	WARM	28°C
T5	15:00	19:00	Koud	20°C
T6	18:00	23:30	DHW	50°C

De apparatus Werkt als volgt:

The controller werkt op het volgendeijdstip:

TIJD De	werking van de controller
1: 00	DHW-MODUS staat op AAN
3: 00	DHW-MODUS staat op UIT
7: 00	WARM MODUS staat op AAN
9: 00	WARM MODUS staat op UIT
11: 30	KOUD MODUS staat op AAN
13: 00	KOUD MODUS staat op UIT
14: 00	WARM MODUS staat op AAN
15: 00	KOUD-MODUS staat op AAN en WARM MODUS staat op UIT
18: 00	DHW-MODUS staat op AAN en KOUD MODUS staat op UIT
23: 30	DHW-MODUS staat op UIT

INFORMATIE

Als de startijd geg is aan de eindtijd in een timer, is de instelling onteldig.

6.4.2 Wekelijks schema

Als de timerfunctie is ingeschakeld en het weekschema isuitgeschakeld, is de latere instelling van kracht. Als WEKELIJKS SCHEMA geactiveerd is, wordt weergegeven op de startup vagina.

Ga waar "MENU" > "SCHEMA" > "WEKELIJKS SCHEMA". Druk op "OK". De volgende pagina verschijnt:

SCHEMA
TIMER	WEEKS SCHEMA	SCHEMA CHECK	CANCEL TIMER
MA. DI. WO. DO. VR. ZA. ZO.
□ □ □ □ □ □
	CANCELOPENEN
OK MA KIES.

Selecteer eerst de dagen van de week die u wilt plannen.

Gebruik "←", "▶" om te scrollen en druk op "OK" om de dag te selecteren of te deselecteren.

"MA" betekent dat de dag is geseleeteerd, "MA"

betekent dat de dag Niet is geselecteerd.

INFORMATIE

Ten minste twee davon instellen wanner de functie WEKELIJKSE SCHEMA worden ingeschakeld.

Ga met " 一 ^ 一 of 一 ^ 一 )narr INSTELLEN, en druk op "OPENEN". Maandag tot Vrijdag is geselecteerd om te worden geprogrammeerd en ze hebben hetzelfde schema.

De volgende pagina's verschijnen:

Gebruik ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^密 , ^ om te bladeren en deijd, de modus en de temperatuur in te stellen. Timers inclusief starttijd en eindtijd, modus en temperatuur+kunnen ingesteld worden. De modus omvat de verwarmingsmodus, koelmodus en warmwatermodus.

De instellingsmethode heeft betrekking op de timerinstelling. De eindtijd moet later zich dan de starttijd. Anders is de instelling van de timer on geldig.

6.4.3 Schema controlleren

Ga waar "MENU" > "SCHEMA" > "SCHEMA CONTROLLE". Druk op "OK". De volgende pagina verschijt:

SCHEMA
TIMER	WEEKS SCHEMA	SCHEMA CHECK	CANCEL TIMER
CONTROLE WEKELIJKSE SCHEMA
OK	OPEN

CONTROLE WEKELIJKSE SCHEMA
DAG	NEE MODUS ZET START EINDE
MA	T1 □ WARM 0℃ 00:00 00:00
	T2 □ WARM 0℃ 00:00 00:00
	T3 □ WARM 0℃ 00:00 00:00
	T4 □ WARM 0℃ 00:00 00:00
	T5 □ WARM 0℃ 00:00 00:00
	T6 □ WARM 0℃ 00:00 00:00

Druk op "▼", "▲", de timer van maandag tot zondag verschijnt:

6.4.4 ANNULEER TIMER

Ga waar "MENU" > "SCHEMA" > "ANNULEER TIMER". Druk op "OK". De volgende pagina verschijnt:

SCHEMA
TIMER	WEEKS SCHEMA	SCHEMA CHECK	CANCEL TIMER
WILT U DE TIMER EN WEEKELIJKS
SCHEMA ANNULEREN?
NEE JA

Gebruik "▲", "▼", "▲" om waar "JA" te gaan, druk op "OK" om de timer te annuleren. Als u ANNULEER TIMER wilt afsluiten, drukt u op "BACK".

Als TIMER OF WEKELIJKS SCHEMA geactiveerd is, wordt het timerpictogram 1 of het wekelijkke schemapictogram 7 weergegeven op de startup vagina.

01-01-2018	23:59	13°
23.5℃	ON	38℃

Als TIMER of WEKELIJKS SCHEMA wordt geannuleerd, verdwijnt het pictogram "C" of "7" van de startpagina.

01-01-2018	23:59	13°
23.5°C	ON	38 °C

INFORMATIE

U要去 TIMER/WEKELIJKS SCHEMA opniewu
installen als u de WATERSTROOMTIMER heb
gewijzigd aan KAMERTEMP of ul de
KAMERTEMP wijzigt in WATERSTROMING TEMP.
Het TIMER- of WEKELIJKSE SCHEMA is ongelidig
als ROOM THERMOSTAAT is ingeschakeld.

INFORMATIE

• De ECO MODUS hebft de hoogste prioriteit, de TIMER- of WEKELIJKSE SCHEMA hebft de tweede prioriteit en de PRESET TEMP. of WEERTEMP. INSTELLING hebft de laagste prioriteit.
• De PRESET TEMP. of WEERTEMP. INSTELLING worden onteligig runawaye de ECO is ingesteld. De PRESET TEMP of WEERTEMP INSTELLING eerst resetten runawaye een ontelige instelling is gemaakt voor ECO.
• TIMER OF WEKELIJKS SCHEMA is ongelidigs ECO geldig is. TIMER OF WEKELIJKS SCHEMA wordt geactiveerd wanneer ECO nicht actief is.
• TIMER en WEKELIJKS SCHEMA—hebben verzelfde prioriteit. De LASTE instelfunctie is geldig. De PRESET TEMP wordt ontgeldig wanner TIMER DE WEKELIJKS SCHEMA geldig is. DE WEERTEMP. INSTELLING wordt nicht beinvloed door de instelling van TIMER OF WEKELIJKS SCHEMA.
• PRESET TEMP. en WATER TEMP. SET haben bezelfde prioriteit. De LASTE instelfunctie is geldig.

INFORMATIE

Alles over de ingesteldeijd items (PRESET TEMP., ECO, DESINFECTEREN, DHW POMP, TIMER, WEKELIJKS SCHEMA, STILLE MODUS, VAKANTIE THUIS), de AAN/UIT van de overeenkomstige functie worden geactiveerd vanaf de startijd tot de eindtijd.

6.5 Opties

OPTIES van menu zich als volgt:

1) STILLE MODUS
2) VAKANTIE WEG
3) VAKANTIEHUIS
4) BACKUPVERWARMER

6.5.1 Stille modus

De STILL MODUS worden gebruikt om het geluid van het apparaat te verminderen. Het vermindert zichter ook de verwarmings- / koelcapaciteit van het systeme. Er+zijn twee stilde modus-niveaus.

niveau2 is stller dan niveau1, en de verwarmings- of koelingscapaciteit neemt ook meer af.

Er zijn twee methoden om de stille modus te gebruiken:

1) stille modus te allen tjide;

2) stille modus in timer.

• Ga waar de startpagina om te controeren of de stille modus is geactiveerd. Als de stille modus is geactiveerd, wordt "S" weergegeven op de startpagina.
• Ga waar "MENU" > "OPTIES" > "STILLE MODUS". Druk op "OK". De volgende paginga verschijnt:

OPTIONS		1/2
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
HUIDIGE STATUS		UIT
STILLE NIVENU		NIVENU 1
TIMER1 START		12:00
TIMER1 STOP		15:00
ONOFF AAN/JUT		#

Gebruik "ON/OFF" om AAN of UIT te selecteren.

Omschrijving:

Als HUIDIGE STATUS op UIT staat, is STILLE MODUS ongeldig.

Wanner u STILLE MODUS selecteert en op "OK" of drukt. De volgende pagina verschijnt:

OPTIES
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
HUIDIGE STATUS AAN
STILLE NIVEAU		NIVEAU 1
TIMER1 START 12:00
TIMER1 STOP 15:00
ADJUST

NIVEAU 1
NIVEAU 2

OPTIES
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
HUIDIGE STATUS AAN
UAEVINyyyyy NVEAU 2
TIMER1 START	12:00
TIMER1 STOP	15:00
ADJUST

Gebruik ^ , "▲" om niveau 1 of niveau 2 te selecteren. Druk op "OK".

Als de STILL TIMER is geseleeteerd; Druk op "OK" om te openen, de volgende pagina verschijnt.

OPTIONS		2/2
STIL MODUS	VAKANTI WEG	VAKANTI THUIS	BACKUP WARMER
TIMER1		UIT
TIMER2 START		22:00
TIMER2 STOP		07:00
TIMER2		UIT
ADJUST

Er zijn twee timers voor het instellen. Ga waar 一 _ ^ 一 , en druk op "OK" selectoreren of deselecteren.

Als de tweetijd beiden nicht geselechtend zijn, zal de stille modus allijkwerken. Anders za alles werden volgens de ingesteldearend.

6.5.2 Vakantie weg

• Als de vakantie weg-modus is geactiveerd, worden weergegeven op de startup.

De vakantie weg-functie worden gebrukt om te voorkomen dat het huis in de winter onder het vriespunt komt.

Ga waar "MENU" > "OPTIES" > "VAKANTIE WEG". Druk op "OK". De volgende pagina verschijnt:

OPTIES		1/2
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
HUIDIGE STATUS		UIT
DHW MODUS		AAN
DESINFECT		AAN
WARMTEMODUS		AAN
ON/OFF AAN/JUT

OPTIONS		2/2
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
VAN	00-00-2000
TOT	00-00-2000

Voorbeeld van gebruik: u gaat wegijdens de winter. De huidige datum is 2018-01-31, twee dagen later is 2018-02-02, het is de begindatum van de vakantie.

• Als u zich in de volgende situatie bevindt:
  In 2 dagen gaat u tijdens de winter 2 weken weg.
  U wilt energie besparen maar voorkomen dat uwuisonder het vriespunt komt.

Dan kunt u het volgende doeon:

1) Configureer de vakantie weg-modus met de onderstaande instellungen:
2) Activeer devakantiemodus.

Gaaryl"MENU">"OPTIES">"VAKANTIE WEG".Druk op "OK".
Gebruik "ON/OFF" om "UIT" of "AAN" te selecteren en gebruik
"△", "▲", "▼", "▲" om te scrollen en in te stellen.

Instelling Waarde
Vakantie weg AAN
Van 2 februari 2018
Tot 16 februari 2018
Werkingsmodus Verwärmen
desinfecteren AAN

INFORMATIE

• Als de DHW-modus in de vakantie weg-modus op AAN staat, is de door de gebruiker ingestelde desinfectie ongeldig.
• Als de vakantie weg-modus AAN is, zijn de timer en het weekschema on geldig, behalte het afsluiten.
• Als de HUIDIGE STATUS op UIT staat, dan staat de VAKANTIE WEG-modus op UIT.
• Als de HUIDIGE STATUS op AAN staat, dan staat VAKANTIE WEG op AAN.
  Desinfectie van het apparatusat om 23.00 uur van de)[-sta]de dag als desinfeeteren is ingeschakeld.
  In de vakantie weg-modus zijn de klimaat-gereliateerde curven die erder zich ingesteld ongeldig en worden de curven automatisch van kracht nadat de vakantie weg-modus is afgelopen.
• De Vooraf ingestelde temperatuur is ongeldig in de vakantie weg-modus, maar de Vooraf ingestelde waarde worden nog steeds weergegeven op de hoofdpagina.

6.5.3 Vakantie thus

Devakantiethus-functie wordt gebruikt om af te wijken van de normale schemas zonder ze tijdens devakantiethus te hoeven wijzigien.

Tijdens uw vakantie kut u devakantiemodus gebruiken om af te wijkken van uw normale schema's zonder.Deze te hoeven wijzigien.

Periode Dan...
Voor en na uw vakantie	Uw normale schema's worden gezruikt.
Tijdens uw vakantie	De geconfigureerde vakantie-instelingen worden gezruikt.

Als de vakantie thus-modus is geactiveerd, worden weergegeven op de startup.

Gaaar"MENU">OPTIES">VAKANTIE THUIS".

Druk op "OK". De volgende pagina verschijnt:

OPTIES
STIL MODUS	VAKANTI WEG	VAKANTI THUIS	BACKUP WARMER
HUIDIGE STATUS		UIT
VAN		00-00-2000
TOT		00-00-2000
TIMER		OPENEN
ON/OFF AAN/uit

Gebruik "ON/OFF" om "UIT" of "AAN" te selecteren en gebruik 艹 ^ , 艹 ^ , 艹 ^ , 艹 ^ , 艹 ^ om te scrollen en in te stellen.

Als de HUIDIGE STATUS op UIT staat, is de VAKANTIE THUISuitgeschakeld.

Als de HUIDIGE STATUS is ingeschakeld, staat de VAKANTIE THUIS aan.

Gebruik 串 ^ 串 , om de datum aan te passen.

Voor en na uw vakantie worden uw normale schemagebruikt.
Tijdens uw vakantie bespaart u energia en voorkomt u dat uw huis onder het vriespunt komt.

INFORMATIE

U moet Vakantie weg of Vakantie thus aflsuiten als u de bedieningsmodus van het apparaat wijzigt.

6.5.4 Back-upverwarming

• De BACK-UPVERWARMING-functie worden gebruikt om de back-upverwarming te forceren. Ga waar "MENU" > "OPTIES" > "BACKUPVERWARMER". Druk op "OK". Als IBH en AHS ongeldig+zijn ingesteld met de DIP-schakelaar op het hoofbdieningspaneel van de hydraulische module, verschijnt de volgende paging:

OPTIES
STIL MODUS	VAKANTI WEG	VAKANTI THUIS	BACKUP WARMER

IBH = Back-upverwarming binnenunit.
AHS = Extra warmtebron.

• Als IBH en AHS geldig zijn ingesteld met de DIP-schakelaar op het moederbord van de hydraulische module, verschijnt de volgende pagina:

OPTIES
STIL MODUS	VAKANTI WEG	VAKANTI HUIS	BACKUP WARMER
			AAN
ON/OFF	AAN/UIT

Gebruik "ON/OFF" on "UIT" of "AAN" te selecteren.

INFORMATIE

• Als de bedrijfsmodus in auto-modus voor ruimteverwarming of koeling staat, kan de back-upverwarmingsfunctie Niet worden geselecteerd.
• De BACKUP VERWARMER-functie is ongeldig als alleen KAMERVERWARMING is ingeschakeld.

6.6 Kinderslot

De functie KINDERSLOT is bedoeld om te voorkomen dat kideren de instelingen wijzingen. De modusinstelling en het instellen van de temperatuur konnen worden vergrendeld of ontrendeld met de functie KINDERSLOT. Gaaar "MENU" "KINDERSLOT".De pagina wordt weergegeven:

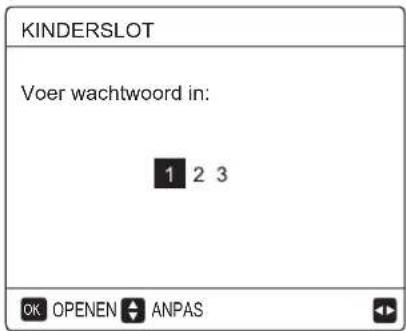

Voer het huidige wachtwoord in, de volgende pagina verschijnt:

Gebruik , om te bladeren en "ON/OFF"om VERGRENDELEN OF ONTGRENDELEN te selecteren.

De koud/warm-temperatuur kan nicht worden ingesteld wanneser de KOUD/WARM TEMP. INSTELLING is vergrendeld. Als u de koud/warm-temperatuur wilt instellen als de koud/warm- temperatuur is vergrendeld, verschijt de volgende pagina:

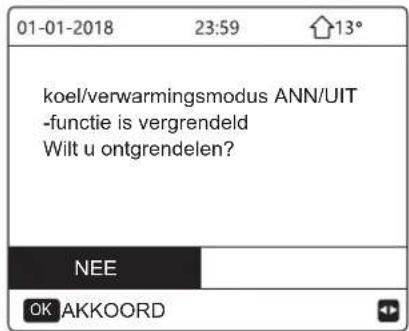

De koel/verwarmingsmodus kan nicht in- of uitgeschakeld worden wanneer de KOUD/WARM MODUS op AAN/UIT vergrendeld is. Als u de koud/warm-modus wilt in- of uitschakelen wanneer de KOUD/WARM MODUS vergrendeld is, verschijt het volgende pagina:

De DHW-temperatuur kan nicht worden aangepast als DHW-TEMP. INSTELLEN is vergrendeld. Als u de DHW-temperatuur wilt aanpassen wanner de DHW. INSTELLING is vergrendeld, verschijt de volgende pagina:

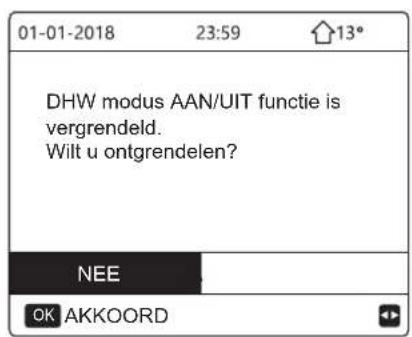

De DHW-modus kan nicht worden in- of uitgeschakeld wanner de DHW MODUS AAN/UIT vergrendel is. Als u de DHW-modus wilt in- of uitschaken wanner de DHW MODUS AAN/UIT is vergrendel, verschijt de volgende pagina:

6.7 Service-informatie

6.7.1 Over service information

Service-informatie menu-inhoud als volgt: 1) SERVICEOPROEP
2) FOUTCODE
3)PARAMETER
4) DISPLAY

6.7.2 Het service-informati菜单open

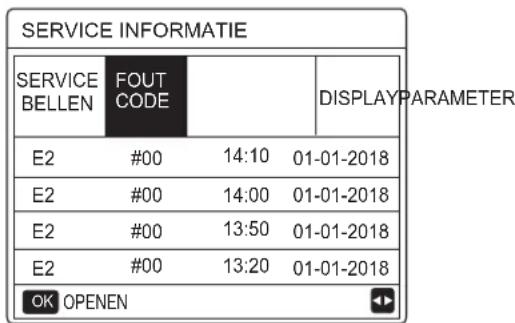

• Ga waar "MENU" > "SERVICE INFORMATIE". Druk op "OK". De volgende pagina verschijt:

De serviceaanvraag kan de servicetelefoon of het mobiele nummer weergeven. Het installmentieprogramma kan het telefoonnummer invoeren. Zie "VOOR ONDERHOUDSMONTEUR".

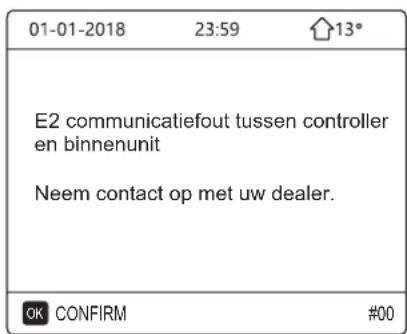

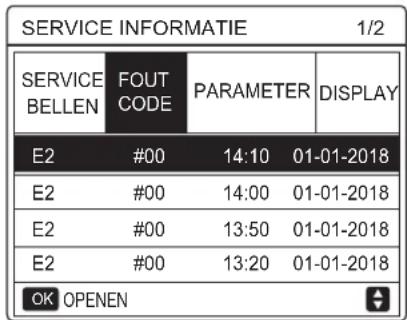

Fout- of beveiligingscode worden weergegeven wanner het apparaat uittvalt of het apparaat stoot voor zichfbescherming.

Druk op OK om de pagina te openen:

INFORMATIE

Er kuren in toaal acheft boutcodes worden vastgelegd.

De parameterfunctie worden gebruikt om de hoofdparameter weer te gehen, er zich twee pagina's om de parameter te tonen:

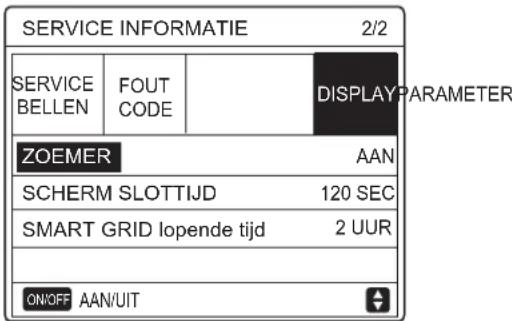

De DISPLAY-functie worden gebrukt om de interface in te stellen:

Gebruik "OK" om te openen en , 广 ^ 一 , 广 ^ 一 , 广 ^ 一 , 广 ^ 一 om te bladeren.

6.8 Werkingparameter

Dit menu is bedoeld voor de installmenteur of onderhoudsmonteur die de bedrijsparameters van de werking beoordeelt.

Ga op de startpagina waar "MENU"> "BEDRIJFPARAMETER".
- Druk op "OK". Er zijn zest pagina's voor de bedrijsparameter als volgt. Gebruik "▼", "▲" om te bladeren.

BEDRIJFPARAMETER	#01
NUMMER ONLINE UNIT	1
BEDRIJFMODUS	Koud
SV1-STAND AAN
SV2-STAND UIT
SV3-STAND UIT
POMP-I AAN
ADRES	1/9
BEDRIJFPARAMETER	#01
POMP-O UIT
POMP-C UIT
POMP-S UIT
POMP-D UIT
	UITP
TANK BACKUPVERWARM	AAN
ADRES	2/9
BEDRIJFPARAMETER	#01
GASBOILER UIT
T1 UITVOER WATERTEMP:	35°C
WATERSTROOM	1,72m³/h
WARMTEPOMP CAPACITEIT	11,52kW
STROOMGEBRUIK 1000kWh
Ta KAMERTEMP 25°C
ADRES	3/9

BEDRIJFSPARAMETER	#01
T5 WATERTANKTEMP.	53°C
Tw2 CIRCUIT2 WATER TEMP.	35°C
TIS' C1 KLIMAATCURVE TEMP.	35°C
TIS2' C2 KLIMAATCURVE TEMP.	35°C
TW_O PLATE W-OUTLET TEMP.	35°C
TW_I PLATE W-INLET TEMP.	30°C
ADRES	4/9
BEDRIJFSPARAMETER	#01
Tbt1 BUFFERTANK_UP TEMP.	35°C
Tbt2 BUFFERTANK_LOW TEMP.	35°C
IDU SOFTWARE	01-09-2019V01
ADRES	5/9
BEDRIJFSPARAMETER	#01
ODU-MODEL 6kW
COMP.CURRENT	12A
COMP.FREKWEN 24Hz
COMP.RUN TJD 54 MIN
	1000uurC
EXPANSIEKLEP 200P
ADRES	6/9

OMP.TOTAL RUNTIME

BEDRIJFPARAMETER	#01
VENTILATORSNELHEID	600R/MIN
IDU-DOELFREQUENCY	46Hz
FREQUENCY BEPERKT TYPE	5
VOEDINGSVOLTAGE 230V
DC GENERATRIX VOLTAGE	420V
DC GENERATRIX STROOM	18A
ADRES	7/9
BEDRIJFPARAMETER	#01
TW_O PLATE W-OUTLET TEMP.	35°C
TW_I PLATE W-INLET TEMP.	30°C
T2_PLATE F-OUT TEMP.	35°C
T2B_PLATE F-IN TEMP.	35°C
Th_COMP. SUCTITEMP.	5°C
Th_COMP. ONLADINGTEMP.	75°C
ADRES	8/9
BEDRIJFPARAMETER	#01
T3 BUITEN EXCHANGE TEMP.	5°C
T4 BUITENLUCHT TEMP.	5°C
TF MODULE TEMP. 55°C
P1_COMP. DRUK	2300kPa
ODU SOFTWARE	01-09-2018V01
HMI SOFTWARE	01-09-2018V01
ADRES	9/9

INFORMATIE

De parameter stroomverbruik is optioneel. als sommige parameters nicht in het systeme zich geactiveerd, za de parameter"-tonen De capacititeit van de warmtepomp is alleen ter referentie, worden Niet gebruikt om het vermogen van de unit te beoordelen. De nauwkeurigheid van de sensor is ± 1^ .De strooomsnelheidsparameters worden berekend volgens de pomploop parameters. De afwijking is verschillend bij verschillende strooomsnelheden. De maximale afwijking is 15%

6.9 Voor onderhoudsmonteur

6.9.1 Voor Onderhoudsmonteur

VOOR ONDERHOUDSMONTEUR worden gebruikt voor installmenteur en servicetechnicus.

• De functie van apparatuur instellen.
• Parameters instellen.

6.9.2 Gebruik van Voor Onderhoudsmonteur Gaaar "MENU" "VOOR ONDERHOUDDSMONTEUR". Druk op "OK".

VOOR ONDERHOUDSMONTEUR

VOER PASSWORD IN:

2 3 4

OK OPENEN INSTellen

• VOOR ONDERHOUDSMONTEUR worden gebrukt voor de installmenteur of servicemonteur. Het is NIET de bedoeling dat de huisiegenaar de instelling met dit menu verandert.
• Om deze reden is wachtwoordbeveiliging vereist om ongeautoriseerde toegang tot de service-instellen te voorkomen.
• Het wachtwoord is 234.

6.9.3 VOOR ONDERHOUDSMONTEUR afsluiten

Als u alle parameters hebt ingesteld.

Selecteer "JA" en druk op "OK" om VOOR ONDERHOUDSMONTEUR te verlaten. Na het verlaten van VOOR ONDERHOUDSMONTEUR wordt het apparaat uitgeschakeld.

6.10 Richtlijnen voor netwerkconfigureatie

• De bedrade controller regelt intelligente besturing met een ingebouwde module die het besturingssignaal van de APP ontvangt.
• Controller voordat u het WLAN aansluit of uw router is ingeschakeld en zorg ervoor dat de bedrade controller goed is verbonden met het draadloze signaal.
  Tijdens het draadloze distributieproces knippert het LCD-pictogram " om aan te Geven dat het netwerk worden ingesteld. Nadat het proces is voltooid, blijft het pictogram " continu branden.

6.10.1 Installing bedrade controller

De bedrade controllerinstellungen omvatten AP-MODUS en HERSTEL WLAN-INSTELLING.

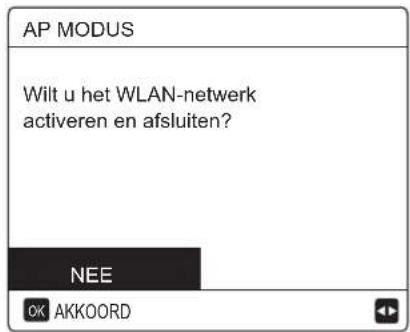

Activeer de WLAN via interface. Ga waar "MENU" > "WLAN-INSTELLING" > "AP-MODUS". Druk op "OK", de volgende pagina verschijt:

Gebruik ^ 一 "oom naar JA" te gaan.Druk op OK" om de AP-modus te selecteren. Selecteer de AP-modus op het mobiele apparaat en ga door met de verwolginstellenen volgens de APP-prompts.

OPGELET

Nadat de AP-modus is geactiveerd en er geen verbinding is met de mobiele telefoon, gaat het LCD-pictogram " 10 minuten knipperen. Als het is verbonden met de mobiele telefoon, blijft het pictogram " continu branden.

Herstel WLAN-installing via interface. Gaaar "MENU" "WLAN-INSTELLING" "HERSTEL WIAN-INSTELLING". Druk op "OK", de volgende pagina verschijnt:

Gebruik 串 ^ , 串 ^ 串 om maar "JA" te gaan. Druk op "OK" om de WLAN-insteling te herstellen. Voer de bovenstaande bewerking uit en de draadloze configuratie worden opnieuw ingesteld.

6.10.2 Instellingen mobiel apparatus

AP-modus is beschikbaar voor draadloze distributie aan de mobiele kant.

Scan de volgende QR-code om de "Omnia Smart" APP te installereren.

Zoek opnieuw in "Omnia Smart" in APP STORE of GOOGLE PLAY om de APP te installereren.

(2) Aanmelden / Registerten

Klik op de knop "+" aan de rechterkant van de startpagina, registreer een account volgens de aanwijzingen.

6.10.3 Huishoudapparaten toevoegen:

1) Kies het bedrade controller-model en ga verwolgens maar het toe te voegen apparaat.

2) Bedien de bedrade controller volgens APP-aanwijzingen.

3) Wacht tot het huishoudapparaat verbinding maakt en klik op "Complete".

4) Nadat het apparaat is verbonden, blijf het LCD-pictogram " van de bedrade controller constant aan en de airconditioner kan worden bediend via de APP.
5) Als het netwerkdistributieproces mislukt of als mobiel herstelt moet worden, voer dan "WiFi Factory Reset"uit op de bedrade controller en herhaalervoVGens het bovenstaande proces.

Waarschuwing en probleemoplossing voor networkfouten

Wonneer het product is verbonden met het netwerk, moet u ervoor zorgen dat de telefoon zich zo zich möglichk bij het apparaat bevindt.

Wij ondersteunen momenteel alleen 2,4 GHz-bandrouters.

Speciale tekens (leestekens, spaties, etc.) worden nicht aanbevolen voor gebruik in de WLAN-naam.

Het worden aanbevolen om Niet meer dan 10 apparaten op een router aan te sluiten om te voorkomen dat huishoudelijk apperatten worden beinvloed door een zwak of onstabel netwerksignaal.

Als het wachtwoord van de router of Wi-Fi is gewijzigd, wist u alle instellungen en reset u het apparaat.

De inhoud van APP kan veranderen in versie-updates en de actuèle werkig zaal prevaleren.

6.11 SN DSPL

SN DSPL

HMI NO. 0000C3111000H120F19A264001320000

SN DSPL	#1
IDU NO. 341140003929C26010005Z
ODU NO. 31125300Y1286280400029
	#

7 Menustructuur: Overzicht

1 WARMWA TERINSTELLING 1.1 DHW MODUS 1.2 DESINFECT 1.3 DHW PRIORITEIT 1.4 DHW POMP 1.5 WARMWATER TIJDINSTEL. 1.6 dT5_ON 1.7 dT1S5 1.8 T4DHWMAX 1.9 T4DHWMIN 1.10 t_INTERVAL_DHW 1.11 dT5_TB_OFF 1.12 T4_TB_ON 1.13 t_TB_DELAY 1.14 T5S_DI 1.15 t_DHIGHTEMP 1.16 t_DMAX 1.17 t_DHWHP_RESTRICT 1.18 t_DHWHP_MAX 1.19 DHWPOMP LOOPTIJD 1.20 LOOPTIJD POMP 1.21 DHW POMP DI RUN

2 KOELMODUS INSTELLING 2.1 KOELMODUS 2.2 t_T4_FRESH_C 2.3 T4CMAX 2.4 T4CMIN 2.5 dT1SC 2.6 dTSC 2.7 t_INTERVAL_C 2.8 T1SetC1 2.9 T1SetC2 2.10 T4C1 2.11 T4C2 2.12 ZONE1 C-EMISSIE 2.13 ZONE2 C-EMISSIE

4 AUTOMODUS INSTELLING 4.1 T4AUTOCMIN 4.2 T4AUTOHMAX 5 TEMP. TYPE INSTELLING 5.1 WATERLOOP TEMP. 5.2 KAMERTEMP. 5.3 DUBBELEZONE 6 KAMERTHERMOSTAAT 6.1 KAMERTHERMOSTAAT 7 OVERIGE WARMTEBRON 7.1 dT1_IBH_ON 7.2 t_IBH_DELAY 7.3 T4_IBH_ON 7.4 dT1_AHS_ON 7.5 t_AHS_DELAY 7.6 T4_AHS_ON 7.7 IBH-LOCATE 8 VAKANTIE WEG INSTELLING 8.1 T1S_H.A.H 8.2 T5S_H.A.DHW 9 SERVICE OPROEP TELEFOON NR. MOBIELE NR. 10 HERSTEL FABRIKSKINSTELL 11 TEST WERKING 12 SPECIALE FUNCIE 13 AUTO HERSTART 13.1 KOEL/WARMT MODUS 13.2 DHW MODUS 14 BEGRENZING VERMÖGENINOVER 14.1 VERMÖGENBEGRENZING 15 INGANGDEF(M1M2) 15.1 ON/OFF(M1M2) 15.2 SMART GRID 15.3 T1B(Tw2) 15.4 Tbt1 15.5 Tbt2 15.6 Ta 15.7 SOLAR INV. 15.8 F-PIJPLNGTH 15.9 dTbtl 15.10 RT/Ta_PCB

Tabel 1 De omgevingstemperatuurcurve van de lage temperatuurinstelling voor verwarming

T4	≤-20	-19	-18	-17	-16	-15	-14	-13	-12	-11	-10	-9	-8	-7	-6	-5	-4	-3	-2	-1	0
1-T1S	38	38	38	37	37	37	37	36	36	36	36	36	36	35	35	35
2-T1S	37	37	37	37	37	36	36	36	36	36	36	36	36	35	35	35	35	35	34	34	34
3-T1S	36	36	36	35	35	35	35	35	35	35	34	34	34	34	34	34	33	33	33	33	33
4-T1S	35	35	35	34	34	34	34	34	34	34	33	33	33	33	33	33	32	32	32	32	32
5-T1S	34	34	34	33	33	33	33	33	33	33	32	32	32	32	32	32	31	31	31	31	31
6-T1S	32	32	32	32	32	31	31	31	31	31	31	31	31	30	30	30	30	30	30	30	29
7-T1S	31	31	31	31	30	30	30	30	30	30	30	30	30	29	29	29	29	29	29	29	28
8-T1S	29	29	29	29	28	28	28	28	28	28	28	28	28	27	27	27	27	27	27	27	26
T4	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	≥20
1-T1S	35	35	34	34	34	33	33	33	32	32	32	32
2-T1S	34	34	33	33	33	33	33	33	32	32	32	32	32	32	31	31	31	31	31	31	31
3-T1S	32	32	32	32	32	32	32	31	31	31	31	31	30	30	30	30	30	30	29	29	29
4-T1S	31	31	31	31	31	31	31	30	30	30	30	30	29	29	29	29	29	29	28	28	28
5-T1S	30	30	30	30	30	30	30	29	29	29	29	29	28	28	28	28	28	28	27	27	27
6-T1S	29	29	29	29	29	29	29	28	28	28	28	28	27	27	27	27	27	27	26	26	26
7-T1S	28	28	28	28	28	28	28	27	27	27	27	27	26	26	26	26	26	26	25	25	25
8-T1S	26	26	26	26	26	26	26	25	25	25	25	25	25	25	25	24	24	24	24	24	24

Tabel 2 De omgevingstemperatuurcurve van de hoge temperatuurinstelling voor verwarming

T4	≤-20	-19	-18	-17	-16	-15	-14	-13	-12	-11	-10	-9	-8	-7	-6	-5	-4	-3	-2	-1	0
1-T1S	55	55	55	55	54	54	54	54	54	54	54	54	53	53	53	53	53	53	53	53	52
2-T1S	53	53	53	53	52	52	52	52	52	52	52	52	51	51	51	51	51	51	51	51	50
3-T1S	52	52	52	52	51	51	51	51	51	51	51	51	50	50	50	50	50	50	50	50	49
4-T1S	50	50	50	50	49	49	49	49	49	49	49	49	48	48	48	48	48	48	48	48	47
5-T1S	48	48	48	48	47	47	47	47	47	47	47	47	46	46	46	46	46	46	46	46	45
6-T1S	45	45	45	45	44	44	44	44	44	44	44	44	43	43	43	43	43	43	43	43	42
7-T1S	43	43	43	43	42	42	42	42	42	42	42	42	41	41	41	41	41	41	41	41	40
8-T1S	40	40	40	40	39	39	39	39	39	39	39	39	38	38	38	38	38	38	38	38	37
T4	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	≥20
1-T1S	52	52	52	52	52	52	52	51	51	51	51	51	51	51	51	50	50	50	50	50	50
2-T1S	50	50	50	50	50	50	50	49	49	49	49	49	49	49	49	48	48	48	48	48	48
3-T1S	49	49	49	49	49	49	49	48	48	48	48	48	48	48	48	47	47	47	47	47	47
4-T1S	47	47	47	47	47	47	47	46	46	46	46	46	46	46	46	45	45	45	45	45	45
5-T1S	45	45	45	45	45	45	45	44	44	44	44	44	44	44	44	43	43	43	43	43	43
6-T1S	42	42	42	42	42	42	42	41	41	41	41	41	41	41	41	40	40	40	40	40	40
7-T1S	40	40	40	40	40	40	40	39	39	39	39	39	39	39	39	38	38	38	38	38	38
8-T1S	37	37	37	37	37	37	37	36	36	36	36	36	36	36	36	35	35	35	35	35	35

De automatische instelcurve

De automatische instelcurve is de negende curve, dit is de berekening:

Tabel 3 De omgevingstemperatuurcurve van de lage temperatuurinstelling voor koeling

T4 -10	≤T4<15	15≤T4<22	22≤T4<30	30≤T4
1-T1S	16 11 8	5
2-T1S	17 12 9	6
3-T1S	18 13	10	7
4-T1S	19 14	11	8
5-T1S	20 15	12	9
6-T1S	21 16	13	10
7-T1S	22 17	14	11
8-T1S	23 18	15	12

Tabel 4 De omgevingstemperatuurcurve van de hoge temperatuurinstelling voor koeling

T4	-10≤T4<15	15≤T4<22	22≤T4<30	30≤T4
1-T1S	20 18 17 16
2-T1S	21 19 18 17
3-T1S	22 20 19 17
4-T1S	23 21 19 18
5-T1S	24 21 20 18
6-T1S	24 22 20 19
7-T1S	25 22 21 19
8-T1S	25 23 21 20

De automatische instelcurve

De automatische instelcurve is de negende curve, dit is de berekening:
