GEBRUIKSAANWIJZING IDCA 835 B (EU) INDESIT

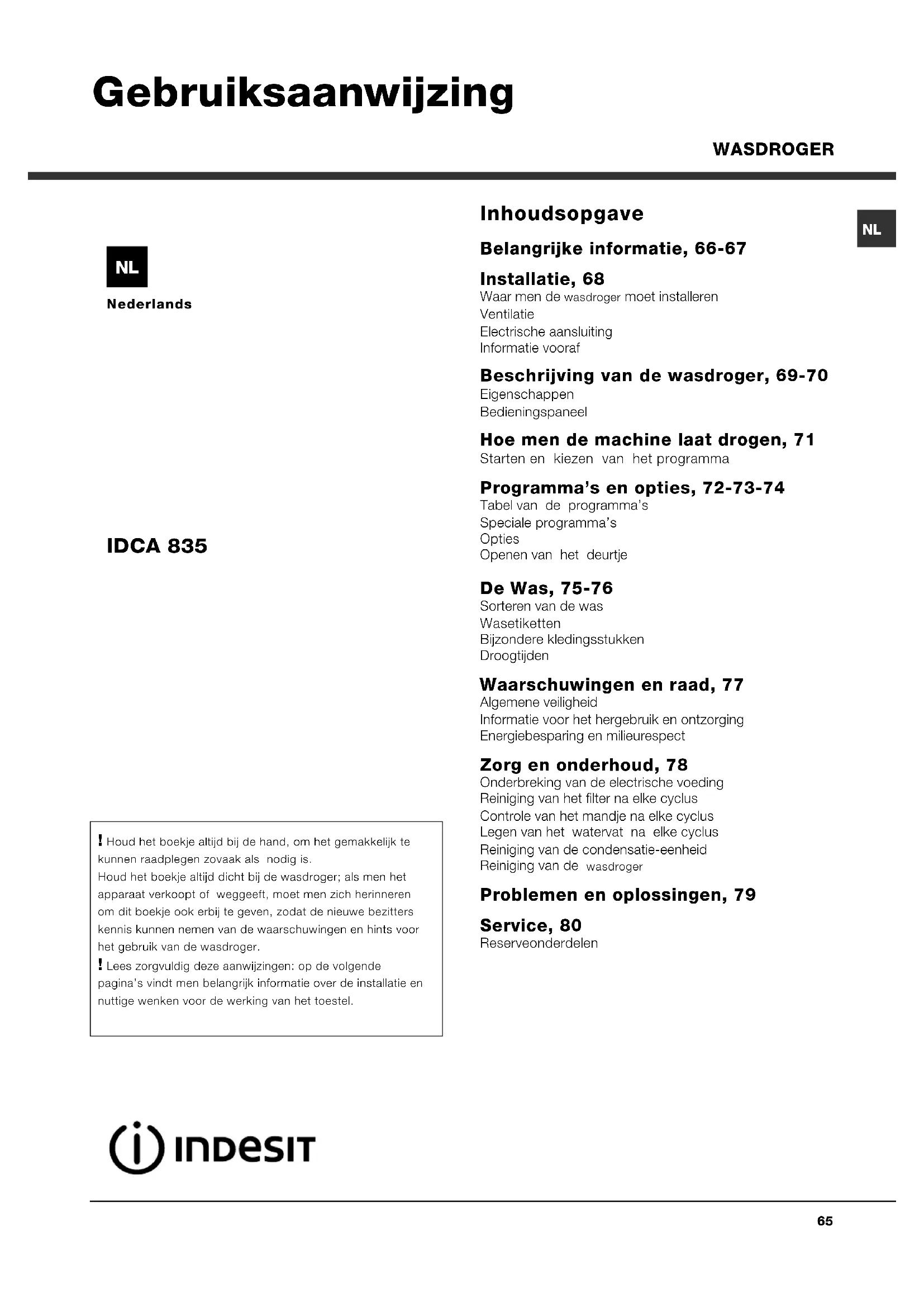

Nederlands Inhoudsopgave Belangrijke informatie, 66-67 Installatie, 68 Waar men de wasdroger moet installerenVentilatieElectrische aansluitingInformatie vooraf Beschrijving van de wasdroger, 69-70 EigenschappenBedieningspaneel Hoe men de machine laat drogen, 71 Starten en kiezen van het programma Programmas en opties, 72-73-74 Tabel van de programmasSpeciale programmasOptiesOpenen van het deurtje De Was, 75-76 Sorteren van de wasWasetikettenBijzondere kledingsstukkenDroogtijden Waarschuwingen en raad, 77 Algemene veiligheidInformatie voor het hergebruik en ontzorgingEnergiebesparing en milieurespect Zorg en onderhoud, 78 Onderbreking van de electrische voedingReiniging van het filter na elke cyclusControle van het mandje na elke cyclusLegen van het watervat na elke cyclusReiniging van de condensatie-eenheidReiniging van de wasdroger Problemen en oplossingen, 79 Service, 80 Reserveonderdelen

IDCA 835 ! Houd het boekje altijd bij de hand, om het gemakkelijk te kunnen raadplegen zovaak als nodig is.Houd het boekje altijd dicht bij de wasdroger; als men hetapparaat verkoopt of weggeeft, moet men zich herinnerenom dit boekje ook erbij te geven, zodat de nieuwe bezitterskennis kunnen nemen van de waarschuwingen en hints voorhet gebruik van de wasdroger. ! Lees zorgvuldig deze aanwijzingen: op de volgende paginas vindt men belangrijk informatie over de installatie ennuttige wenken voor de werking van het toestel. Gebruiksaanwijzing WASDROGER66

Belangrijke informatie Voor een efficiënte werking van de condensdroger is het noodzakelijk het schema van regelmatig onderhoud te volgen dat hieronder staat aangegeven: Stoffilter het is NOODZAKELIJK om na elke droogcyclus de stof uit het filter te halen. Fase 1 Open het deurtje van de wasdroger door ertegen te drukken, zoals aangegeven in de afbeelding. Fase 2 Trek het filter met twee vingers eruit. Fase 3 Reinig eventuele stofafzettingen aan de binnenkant van het stofrooster. Fase 4 Zet het filter weer op zijn plaats Nooit moet men de wasdroger inschakelen als het filter niet op zijn plaats is Maakt men het filter niet na elke droogcyclus schoon, dan zal dit merkbaar zijn aan de droogprestaties van de machine: deze doet er langer over en verbruikt dus ook meer energie. Waterreservoir Het is noodzakelijk om het waterverzamelvat na elke droogcyclus te legen. Fase 1 Trek het watervat naar u toe en verwijder het helemaal uit de wasdroger. Fase 2 Giet al het water uit het vat. Fase 3 Zet het vat weer terug en controleer dat deze goed op zijn plaats zit. Het gevolg van het niet legen van het watervat kan zijn: - De uitschakeling van de verwarming van de machine (de was kan nog vochtig zijn aan het einde van de droogcyclus). - De led Vaatje legen zal aangaan, om aan te geven dat dit vaatje vol is. Vullen van het verzamelsysteem voor water Wanneer de wasdroger nog nieuw is, zal het watervaatje geen water verzamelen, omdat deze eerst gevuld moet worden. Deze handeling kan nodig zijn voor 1 of 2 droogcycli. Als het eenmaal vol is, zal het systeem elke cyclus water verzamelen.NL

Condensor - Het is noodzakelijk het stof uit de condensor te halen doe dit elke week. Fase 1 Open het deksel van de condensator - pak de handgreep en trek deze naar u toe. Fase 2 Verwijder de condensator door de drie clips te draaien, trek de condensator dan naar u toe. Het is normaal als u water in de leidingen vindt. Fase 3 Reinig de condensator met water, laat dit vanaf de bovenkant stromen, om eventuele stofresten te verwijderen. Fase 4 Zet de condensatieeenheid weer op zijn plaats; controleer dat de eenheid goed op zijn plaats zit, dat alle drie clips vast zitten en dat de pijlen op de bovenkant van de condensator naar boven wijzen. Als men de condensator niet reinigt, dan kan dit leiden tot een vroegtijdig van de wasdroger.68

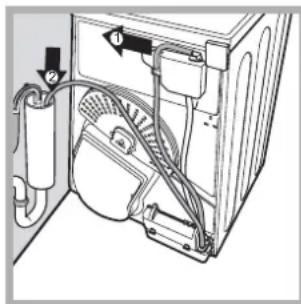

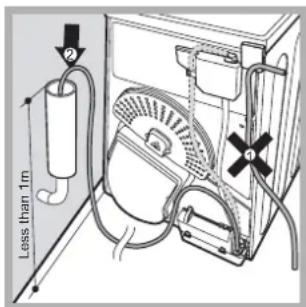

Less than 1m Fig. A Fig. B Installatie Waar men de wasdroger moet installeren Vlammen kunnen de wasdroger beschadigen, zet deze dus ver af van kookplaten, kachels, verwarmingen en dergelijke.Indien het toestel geïnstalleerd moet worden onder een bank, is het noodzakelijk om een ruimte van 10 mm vrij te laten tussen het bovenste paneel van het apparaat en andere voorwerpen hierboven, ook moet er 15 mm vrije ruimte zijn tussen de zijkanten van het apparaat en de wanden of meubels ernaast. Op deze manier is men er zeker van dat er voldoende luchtcirculatie is. Ventilatie Wanneer de wasdroger is ingeschakeld, moet er voldoende luchtventilatie zijn. Zorg ervoor dat de wasdroger niet in een vochtige omgeving wordt gezet en dat de lucht hierin voldoende wordt ververst. Het is van fundamenteel belang dat de lucht rondom de wasdroger kan bewegen, anders kan het water tijdens het drogen niet condenseren; de wasdroger doet het dus niet goed in een gesloten ruimte, of binnenin een meubel. ! Indien de wasdroger in een kleine of koude kamer wordt gebruikt is het mogelijk dat zich condens vormt. ! Het is niet aan te raden om de wasdroger in een kast te installeren; het toestel mag nooit worden geïnstalleerd achter een deur die met sleutel kan worden gesloten, een schuifdeur of een deur met de scharnieren aan de andere kant ten opzichte van het deurtje van de wasdroger. Afvoer van het water Indien de machine dichtbij een afvoerleiding wordt geplaatst, kan men het condenswater hierdoor afvoeren en hoeft men het watervat niet te gebruiken. In dit geval hoeft men dit watervat dus niet na elke cyclus te legen. Indien de wasdroger boven of naast een wasmachine staat, kunnen ze dezelfde afvoer gebruiken. Het is voldoende als men de slang in afbeelding A losmaakt en op de afvoer aansluit. Indien de slang niet bij de afvoer komt, kan men een slang met dezelfde diameter aanschaffen om de afstand te overbruggen. Om deze nieuwe slang te installeren is het voldoende om de bestaande te vervangen, zoals aangegeven in de afbeelding B en deze op dezelfde plaats in te steken. ! De afvoer moet zich 1 m lager bevinden dan de bodem van de wasdroger. ! Na dat men de wasdroger heeft geïnstalleerd, moet men controleren dat de afvoerslang niet gevouwen of vervormd is. Electrische aansluiting Voordat men de steker in de electrische contactdoos steekt moet men het volgende controleren: Dat uw handen droog zijn. De steker is voorzien van een aardaansluiting. De contactdoos moet het maximale vermogen van de machine kunnen verdragen, men vindt deze aanwijzing op het typeplaatje met de technische gegevens (zie Beschrijving van de wasdroger). De voedingsspanning moet in het bereik liggen, dat is aangegeven op het typeplaatje met de technische gegevens (zie Beschrijving van de wasdroger). De contactdoos moet geschikt zijn voor het type steker van de wasdroger. Anders moet men de contactdoos of de steker vervangen. ! Gebruik geen verlengsnoeren. ! De wasdroger mag niet buiten worden geïnstalleerd, zelfs als deze afgedekt is. Het kan inderdaad zeer gevaarlijk zijn om deze huishoudelijke apparaten bloot te stellen aan regen en onweer. ! Na installatie van de wasdroger moeten de electrische kabel en de steker onder handbereik blijven. ! De electrische kabel mag niet gevouwen of platgedrukt worden. ! Als de te vervangen steker aan het snoer gegoten is, moet men deze op een veilige manier onbruikbaar maken en ontzorgen. Laat hem dus NIET achter, anders zou iemand hem in een contactdoos kunnen steken en een electrische schok veroorzaken. ! De electrische kabel moet regelmatig worden gecontroleerd en eventueel worden vervangen met een speciaal voor deze wasdroger geschikte kabel, deze montage mag alleen door bevoegde technici worden uitgevoerd (zie Service). De nieuwe of langere electrische kabels worden door bevoegde dealers geleverde tegen betaling. ! De fabrikant aanvaardt geen enkele aansprakelijkheid indien men zich niet aan deze regels houdt. ! In geval van twijfel over het bovenstaande wordt men verzocht contact op te nemen met een gekwalificeerde electricien. Informatie vooraf Heeft men de wasdroger geïnstalleerd, dan moet men hem eerst schoonmaken (vanwege het transport), de droogtrommel van binnen reinigen en dan pas in gebruik nemen.NL

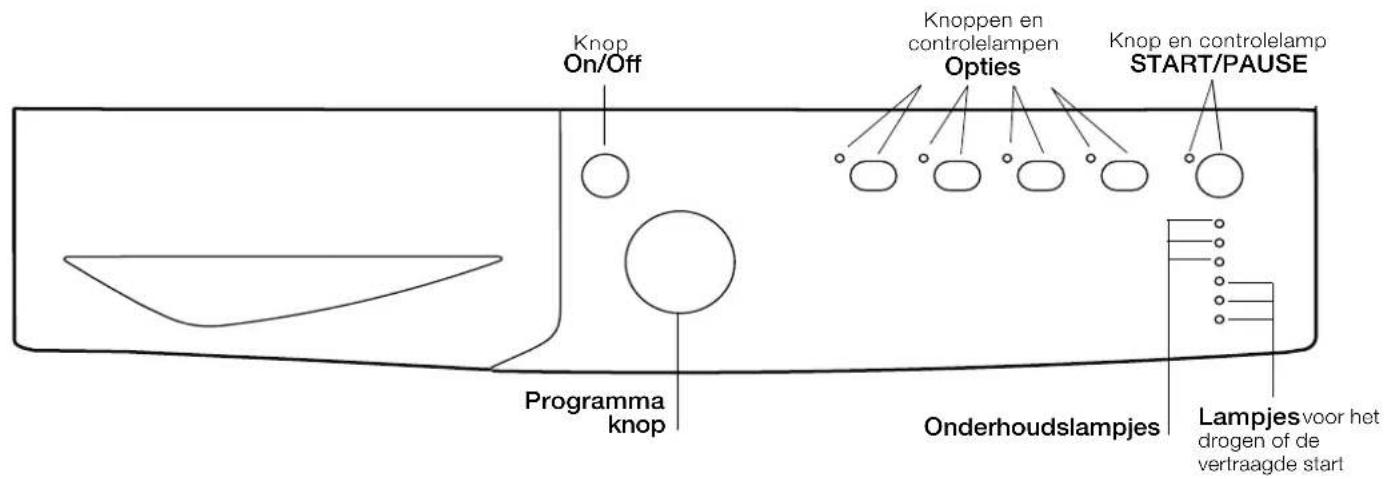

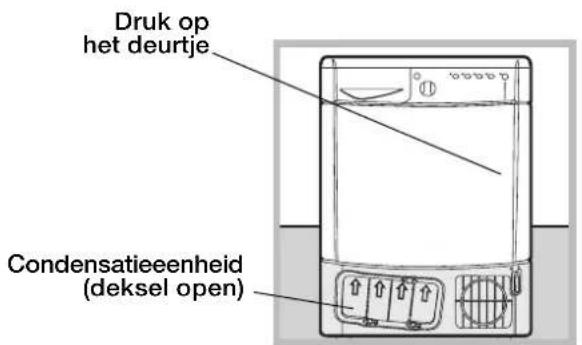

Knop On/Off Knop en controlelamp START/PAUSE Programma knop Druk op het deurtje Condensatieeenheid (deksel open) Waterverzamelvaatje Typeplaatje met bedrijfgegevens Handgreep van het deksel van de condensator (trekken om te openen) Filter Luchtrooster Beschrijving van de wasdroger Openen van het deurtje Bedieningspaneel Eigenschappen Knoppen encontrolelampen Opties Serienummer en modelnummer Lampjes voor hetdrogen of devertraagde start Onderhoudslampjes70

Knop ON/OFF/Reset Drukt men normaal op de knop, dan zal het apparaat aan of uit gaan. Indien de wasdroger in bedrijf is, dan zal een langere druk van ongeveer 3 seconden het apparaat uitzetten en de huidig cyclus resetten. Handknop Programmas Hiermee kan men het programma kiezen: draai aan de knop totdat de indicator op het gewenste programma staat (Zie Opstarten en programmakeuze). Knoppen voor de opties Maken het mogelijk om de opties te kiezen, die beschikbaar zijn voor het gekozen programma. De betreffende controlelampen gaan aan om aan te geven dat de optie is gekozen (zie Programmas en opties). Knop en controlelamp START/PAUSE Wanneer de groene controlelamp langzaam knippert, druk dan op de knop om het programma te starten. Wanneer de cyclus is opgestart zal de controlelamp altijd aan blijven. Om het programma in pauze te zetten drukt men opnieuw op de knop; de controlelamp wordt oranje en begint opnieuw te knipperen. Om het programma opnieuw te starten vanaf het punt waar deze onderbroken werd, moet men opnieuw de knop indrukken (Zie Opstarten en programmakeuze). Controlelampen Onderhoudslampjes De controlelampen geven belangrijke informatie. Ziehier wat ze betekenen: De controlelamp Vaatje leegmaken betekent dat het noodzakelijk is om het waterverzamelvaatje leeg te maken. Indien het vaatje tijdens het programma volraakt, zal de led aangaan. De wasdroger zal automatisch de cyclus met koude lucht starten en de led START/PAUSE zal geel knipperen. Om de cyclus opnieuw te starten vanaf het punt waar deze onderbroken werd, moet men op de knop START/PAUSE indrukken Om dit te voorkomen is het dus beter om het vaatje altijd, na elk gebruik van de wasdroger te legen (zie Onderhoud). Controlelamp Reiniging filter voordat men enig programma start moet men zich herinnneren dat het van fundamenteel belang is om het filter te reinigen, elke keer dat men de wasdroger wil gebruiken (zie Onderhoud). Controlelamp Reiniging condensator denk eraan dat het van fundamenteel belang is om regelmatig de condensator te reinigen (zie Onderhoud). Lampjes "Droogfasen" Het lampje betekent dat de droogfase aan de gang is. Het lampje betekent dat de koelfase aan de gang is. Het lampje END geeft het einde van het programma aan. Lampjes voor Uitgestelde start Als de functie Uitgestelde Start is geactiveerd (zie Programmas en opties) zal, nadat het programma is gestart, het controlelampje dat bij de uitgestelde start hoort gaan knipperen: Naar gelang de tijd verloopt wordt de resterende wachttijd getoond, met het knipperen van het betreffende controlelampje: Als de geselecteerde vertraging is verlopen zal het ingestelde programma van start gaan.NL

Starten en kiezen van het programma

1. Steek de steker van de wasdroger in de contactdoos van de electrische voeding.

2. Kies het programma op basis van het type was (zie Was).

3. Open het deurtje en controleer dat het filter schoon is en in de goede positie zit. Ook moet het waterverzamelvaatje leeg zijn in de goede positie zitten (zie Onderhoud). 4. Doe de was in de machine en let erop dat er geen kleding tussen het deurtje en de betreffende afdichting blijft zitten. Sluit het deurtje.

5. Druk op de knop ON/OFF om de machine te starten.

6. Draai aan de handknop Programmas totdat de indicator naar het programma wijst, dat overeenkomt met het type weefsel dat men wil drogen, controleer dit op de tabel van de programmas (zie Programmas en opties) en de aanwijzingen voor elk type weefsel (zie Witte was). Opgelet: indien de positie van de handknop van de programmas veranderd is na de knop START/PAUSE ingedrukt te hebben, zal de nieuwe positie het gekozen programma NIET wijzigen. Om het programma te wijzigen drukt men op de knop START/PAUSE om het programma in pauze te zetten. De controlelamp zal met een oranje kleure knipperen. Kies nu het nieuwe programma en de betreffende opties. Druk op de knop START/PAUSE om het nieuwe programma te starten.

7. Indien noodzakelijk kan men de vertraagde starttijd en de andere opties instellen (zie Programmas en opties).

8. Om te starten drukt men op de knop START/PAUSE.

Tijdens het droogprogramma kan men de was controleren en de reeds droge kleren eruit halen terwijl men de rest verder laat drogen. Na het weer sluiten van het deurtje, moet men op START/PAUSE drukken om de machine weer in bedrijf te brengen.

9. Tijdens de laatste minuten van de droogprogrammas zal de laatste fase (KOUDE DROGING) worden opgestart, om de was af

te koelen; men moet de machine deze fase altijd laten afmaken. 10. Als het lampje END aangaat, is het programma afgelopen. Open het deurtje, haal de was eruit, reinig het filter en steek deze weer erin. Leeg ook het waterverzamelvaatje en doe ook deze weer terug op zijn plaats (zie Onderhoud). Indien men de optie Post antikreukel gekozen had en de was er niet onmiddelijk uithaalt, dan zal deze af en toe worden rondgedraaid, voor 10 uren of tot men het deurtje opent.

11. Haal de wasdroger van het electrische net af.

Hoe men de machine laat drogen72

Programma Maximale lading (Kg) Passende opties Tijdsduur cyclus Dagelijks

Katoen Extra droog Max. Vóór antikreukel - Na antikreukel en Uitgestelde start. 160’

Katoen Kast droog Max. Vóór antikreukel - Na antikreukel en Uitgestelde start. 145’

Katoen Strijk droog Max. Vóór antikreukel - Na antikreukel en Uitgestelde start. 108’

Syntetisch Kast 3 Vóór antikreukel - Na antikreukel en Uitgestelde start. 65’

Syntetisch Strijken 3 Vóór antikreukel - Na antikreukel en Uitgestelde start. 55’ Speciaal 6 Eco Time 2 Vóór antikreukel - Na antikreukel en Uitgestelde start. 60’ 7 Wol

60’ Sport 8 Sport Intensive 4 Vóór antikreukel - Na antikreukel en Uitgestelde start. 80’ 9 Sport Light 4 Vóór antikreukel - Na antikreukel en Uitgestelde start. 70’ 10 Sport Schoenen 2 paar

Verfrissing - - 20’ Tijden voor de automatische droging 30’ – 60’ – 90’ – 120’ – 150’ - Vóór antikreukel - Na antikreukel – Hoge temperatuur en Uitgestelde start. Tabel van de Programmas Speciale programmas/Sport/Gedeeltelijk Programma Eco Time Dit programma is ideaal voor het veilig drogen van kleine hoeveelheden was in korte tijd, met een optimaal gebruik van de energie. Het programma kan worden gebruikt voor ladingen tot 2 kg, in ongeveer 60 minuten. Het programma kan langer duren, afhankelijk van de afmetingen en de dichtheid van de lading en de snelheid van de centrifuge, die in de wasmachine werd gebruikt. Er wordt aangeraden om te controleren dat de kledingstukken een symbool hebben en om deze binnenste buiten te keren voordat men ze droogt. Wolprogramma Dit is een speciaal programma voor kledingstukken, die tegen trommeldrogers kunnen en het symbool dragen. Het programma kan worden gebruikt voor ladingen tot 1 kg (ongeveer 3 truien). Er wordt aangeraden de kledingstukken binnenste buiten te keren voordat men ze droogt. Dit programma duurt ongeveer 60 minuten maar kan langer duren, afhankelijk van de afmetingen en de dichtheid van de lading en de snelheid van de centrifuge, die in de wasmachine werd gebruikt. De met dit programma gedroogde kledingstukken kunnen normaal gesproken meteen worden aangetrokken, maar enkele zwaardere kledingstukken hebben mogelijk enigszins vochtige randen. Laat deze op natuurlijke manier verder drogen, als men ze terug in de wasdroger doet, kan men ze beschadigen. ! In tegenstelling tot andere materialen zal wol na het krimpen niet meer terugkeren naar de oorspronkelijke afmetingen. ! Dit programma is niet geschikt voor acryl. Programmas en optiesNL

Programma Sport Intensive Dit is een programma voor het veilig drogen van kleding zoals bijvoorbeeld gymnastiekpakken en kousen met het symbool . Ideaal voor kledingstukken, die een complete droging nodig hebben. Het programma kan worden gebruikt voor ladingen tot 4 kg in ongeveer 80 minuten , minuten maar kan langer duren, afhankelijk van de afmetingen en de dichtheid van de lading en de snelheid van de centrifuge, die in de wasmachine werd gebruikt. We raden aan om de kledingstukken binnenste buiten te keren voordat men ze begint te drogen. Programma Sport Light Dit is een programma voor het veilig drogen van kleding zoals bijvoorbeeld gymnastiekpakken en kousen met het symbool . Ideaal voor kledingstukken, die geen complete droging nodig hebben, of die daarna gestreken moeten worden. Het programma kan worden gebruikt voor ladingen tot 4 kg in ongeveer 70 minuten, minuten maar kan langer duren, afhankelijk van de afmetingen en de dichtheid van de lading en de snelheid van de centrifuge, die in de wasmachine werd gebruikt. We raden aan om de kledingstukken binnenste buiten te keren voordat men ze begint te drogen. Programma Sport Shoes Met dit programma kan men een paar sportschoenen drogen met een maat in het bereik 37-46. De schoenen moeten zijn gewassen en gecentrifugeerd met een minimale snelheid van 400 omwentelingen/min. Men moet het speciale bijgeleverde rek voor schoenen gebruiken. Indien men de schoenen gewoon in de trommel legt zal de wasdroger worden beschadigd. Verwijder het filter aan de voorkant van de wasdroger en zet er het rek in. Doe de veters in de schoenen en leg deze met de punten naar onder en de zolen aan de voorkant. De droogtijd is afhankelijk van de vorm en het type schoen. Indien de schoenen niet helemaal droog zijn na het programma, laat het dan nogmaals draaien. ! Droog geen schoenen met gel erin of voorzien van knipperlichten. Droog alleen schoenen van syntetisch materiaal of zeildoek. Na afloop van het programma moet men het schoenenrek weer verwijderen en het filter weer erin zetten. Verfrissing Kort programma, geschikt voor het verfrissen van weefsels en kledingstukken met verse lucht. Het duurt ongeveer 20 minuten. ! Dit is geen droogprogramma en moet dus niet worden gebruikt met natte kleren. Programma voor Droging met tijdsfunctie (30 - 60 - 90 - 120 - 150) Indien men over de droogtijd wil beslissen, kan met dit programma gebruiken in plaats van de automatische programma's. Het is ideaal voor het op lage temperatuur drogen van vochtige was of van kleine ladingen. Het in te stellen programma voor de Droging met tijdsfunctie is afhankelijk van de lading of van het te drogen weefsel (zie tabel). De laatste 10 minuten van het programma zijn voor de koude cyclus. Voor grote ladingen moet men de optie Hoge Temperatuur kiezen, indien beschikbaar. Lading Weefsels 1 kg 2 kg 3 kg 4 - 5 kg 6 – 7,5 kg Katoen – Hoge temperatuur 30 of 60 minuten 30 of 60 minuten 60 of 90 minuten 60 of 90 minuten 120 of 150 minuten Syntetisch – Lage temperatuur 30 of 60 minuten 30 of 60 minuten 60 of 90 minuten

Opties Met de opties kan men het gekozen programma aanpassen aan de eigen wensen. Uitgestelde start Het starten van bepaalde programmas (zie Programmas en opties) kan worden vertraagd tot 9 uur. Druk meerdere malen op de knop totdat men de gewenste vertraging heeft bereikt. Voordat men een vertraagde start in gaat stellen, moet men controleren dat het waterverzamelvaatje leeg en het filter schoon is. Na antikreukel Wanneer men dit kiest, zullen de kleren na het drogen (ook na het koel drogen) af en toe rond worden gedraaid om het vormen van kreukels tegen te gaan. Dit is nuttig als er niemand is die de kleren meteen na het programma eruit kan halen. Tijdens deze fase is de controlelamp aan. Vóór antikreukel Wanneer de vertraagde start samen met deze optie wordt gekozen, zullen de kleren tijdens de wachttijd af en toe worden gedraaid, om het vormen van kreukels tegen te gaan. Hoge temperatuur Indien een Droging met tijdsfunctie wordt geactiveerd en men deze knop indrukt, zal een hoge temperatuur worden gebruikt en de betreffende controlelamp aan gaan. De normale instelling voor een Droging met tijdsfunctie is de lage temperatuur. ! Niet alle opties zijn beschikbaar voor alle programmas (zie Programmas en opties). Openen van het deurtje Opent men tijdens een programma het deurtje (of men drukt op de knop START/PAUSE) dan zal de droger tot stilstand komen en: het lampje START/PAUSE met oranje kleur knipperen. La spia AVVIO/PAUSA lampeggia di colore arancione. Tijdens het Uitgestelde starten zal de timer door blijven tellen. Men moet op de knop START/PAUSE drukken om het vertraagde programma weer opnieuw te laten beginnen. Een van de lampjes van de "Vertraagde start" knippert om de huidige instelling van de vertraging aan te geven. Men moet op de knop START/PAUSE drukken om het programma weer opnieuw te laten beginnen. De controlelampen voor de voortgang geven de huidige fase aan terwijl de controlelamp START/PAUSE ophoudt met knipperen en groen wordt. Tijdens de antikreukel-fase na het drogen zal het programma eindigen. Drukt men op de knop START/PAUSE, dan zal een nieuw programma vanaf het begin worden gestart. Draait men aan de handknop van de programmas, dan zal men een nieuw programma kiezen en de controlelamp START/PAUSE met groene kleur knipperen. Men kan deze procedure gebruiken voor het kiezen van het programma Koud drogen, om de kledingstukken af te koelen als men vindt dat ze droog genoeg zijn. Druk op de knop START/PAUSE om het nieuwe programma te starten. Opmerking: Indien de stroom uitvalt moet men de voedingsschakelaar uitzetten of de steker eruit trekken; wanneer de spanning weer terugkomt drukt men op de knop START/PAUSE en zal het programma weer verder gaan.NL

Sorteren van de was Controleer de symbolen op de etiketten van alle kledingstukken om te zien of ze met de trommel gedroogd mogen worden. Sorteer de was afhankelijk van het type weefsel. Haal alles uit de zakken en controleer de knopen. Sluit ritsen en haakjes, en maak riemen en lussen vast zonder ze aan te trekken. Wring de kledingstukken uit om zoveel mogelijk water eruit te verwijderen. ! Vul de droger niet met drijfnatte kledingstukken. Maximale afmetingen van de lading Laadt de droogtrommel niet meer dan is toegestaan. De volgende waarden hebben betrekking op het gewicht van de droge kledingstukken: Natuurlijke weefsels: maximaal 7,5 kg Syntetische weefsels: maximaal 3 kg ! Om een daling van de prestaties te vermijden moet men niet teveel in de wasdroger stoppen. Typische lading Opmerking: 1 kg = 1000 g Indien men kledingstukken met syntetische weefsel mengt met katoenen kleding, dan is deze laatste mogelijk nog vochtig aan het einde van de droogcyclus. In dit geval hoeft men alleen nog een korte extra droogcyclus uit te voeren. Opmerking: terwijl men de droogtijd instelt moet men bedenken dat de laatste 10 minuten van de programmas alleen met koude lucht gewerkt wordt, waarbij er niet veel water uit de kledingstukken verdwijnt. Wasetiketten Controleer de wasetiketten, vooral als de kledingstukken voor het eerst in de wasdroger worden gedaan. Hieronder worden de meest voorkomende symbolen gegeven: Mag in de wasdroger. Kan niet in de wasdroger worden gedroogd Drogen bij hoge temperatuur. Drogen bij lage temperatuur. Kledingstukken niet geschikt voor drogen in trommel: Kledingstukken met delen van rubber of dergelijke materialen, of afwerkingen in plastic (kussens of windjacks van PVC) en enig ander type ontvlambare voorwerpen, of voorwerpen met ontvlambare bestanddelen (handdoeken met haarlak erin). Glasvezels (enkele typen gordijnen). Kledingstukken die van te voren chemisch zijn gereinigd. Kledingstukken met de code ITLC (Bijzondere kledingsstukken) , die gereinigd kunnen worden met speciale huishoudelijke producten voor de schoonmaak. Volg zorgvuldig de aanwijzingen. Was met grote afmetingen (dekbedden, slaapzakken, kussens, grote beddespreien, enz), die tijdens het drogen meer ruimte innemen en daardoor de circulatie van lucht in

300 g 200 g 125 g Witte huishoudelijke was Tweepersoons dekbed Groot tafelkleed Klein tafelkleed Theedoekje Badhandoek Handdoek Katoen Overig

Bijzondere kledingsstukken Dekens en beddespreien: acryl (Acilian, Courtelle, Orion, Dralon) moet bijzonder zorgvuldig en bij lage temperatuur worden gedroogd. Stel geen lange droogtijden in. Kledingsstukken met vouwen: lees de droogaanwijzingen die door de fabrikant worden gegeven. Kledingsstukken met stijfsel: niet samen met kledingsstukken zonder stijfsel drogen. Verwijder het grootste gedeelte van de stijfseloplossing, voordat men de kledingsstukken in de wasdroger doet. Droog niet te lang: het stijfsel wordt poeder en de kledingsstukken worden dus weer flexibel. Droogtijden De tijden zijn bij benadering aangegeven en kunnen varieren afhankelijk van: Hoeveelheid water in de was na de centrifuge: handdoeken en delicate was bevat nog veel water. Weefsels: kledingsstukken met hetzelfde weefsel maar met andere weefpatronen en dikte kan een andere droogtijd hebben. Hoeveelheid was: afzonderlijke kledingsstukken en kleine ladingen kunnen meer droogtijd nodig hebben. Droogte: als de kledingsstukken nog gestreken moeten worden kunnen ze eerder uit de machine worden gehaald, als ze nog wat vochtig zijn. De kledingsstukken die helemaal droog moeten zijn kunnen daarentegen langer in de machine blijven. Ingestelde temperatuur Temperatuur van de kamer: hoe lager de temperatuur van de kamer is waarin de wasdroger staat, hoe langer men op droge kleding moet wachten. Volume: enkele omvangrijke kledingsstukken hebben veel aandacht nodig bij het droogproces. We raden aan om deze uit de machine te halen, te schudden en opnieuw in de droger te stoppen: doe dit herhaaldelijk tijdens de droogcyclus. ! Droog de kledingsstukken niet te veel. Alle weefsels hebben een natuurlijke vochtigheid, die ervoor dient om de zachtheid en de luchtigheid ervan te handhaven. De gegeven tijden hebben betrekking op de automatische programmas. De gewichten hebben betrekking op droge kledingsstukken. Tijden voor de automatische droging Katoen Hoge temperatuur Droogtijden na wasbeurten met 800-1000 omwentelingen per minuut Halve lading Volle lading 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 – 7,5 kg

minuten Syntetisch Lage temperatuur Droogtijden na wasbeurten met lagere snelheden Halve lading Volle lading 1 kg 2 kg 3 kg

40 - 50 minuten 50 - 70 minuten 70 - 90 minuten

Acryl Lage temperatuur Droogtijden na wasbeurten met lagere snelheden Halve lading Volle lading 1 kg 2 kg

! Dit apparaat werd ontworpen en gerealiseerd volgens de internationale normen voor de veiligheid. Deze waarschuwingen worden gegeven voor uw veiligheid en moeten dus zorgvuldig worden opgevolgd. Algemene veiligheid Deze wasdroger mag niet worden gebruikt door personen (inbegrepen kinderen) met beperkte physieke, gevoels- of mentale capaciteit, of zonder ervaring of kennis, behalve als ze onder toezicht staan of aanwijzingen ontvangen over het gebruik van het toestel van personen, die verantwoordelijk zijn voor hun veiligheid. Deze wasdroger werd ontworpen voor huishoudelijk, niet professioneel gebruik. Raak het toestel niet aan als men op blote voeten loopt, of als handen of voeten nat zijn. Haal het toestel van het net af door aan de steker te trekken, niet aan het snoer. Laat kinderen niet in de buurt komen als het toestel werkt. Na het gebruik moet men de wasdroger uitzetten en van het voedingsnet afschakelen. Houd het deurtje gesloten om te voorkomen dat kinderen met de wasdroger kunnen spelen. Kinderen moeten in de gaten worden gehouden om te controleren dat ze niet met de wasdroger spelen. Het toestel moet op de juiste manier worden geïnstalleerd en voldoende ventilatie hebben. De luchtinlaat aan de voorkant van de wasdroger en de uitlaat aan de achterkant mogen nooit worden belemmerd (zie Installatie). Gebruik nooit de wasdroger op hoogpolig tapijt, als de haren tot aan de luchtingang onderaan de wasdroger kunnen komen. Controleer dat er niets meer in de wasdroger zit voordat men er nieuwe wasgoed in stopt. De achterkant van de wasdroger kan erg warm worden: raak hem hier dus nooi aan als de machine werkt. Gebruik de wasdroger niet als het filter, het waterverzamelvaatje of de condensator niet op de juiste manier op hun plaats zitten (zie Onderhoud). Gebruik geen vloeibare wasverzachter in de wasdroger, maar doe dit in de wasmachine, tijdens de laatste spoelbeurt. Doe niet te veel in de wasdroger (zie Was voor de maximale afmetingen van de lading). Doe er geen drijfnatte kleding in. Doe alleen kleding in de wasdroger, die gewassen is met water en zeep, gespoeld en daarna gecentrifugeerd. Het drogen van kleding die NIET met water is gewassen kan leiden tot brandgevaar. Volg altijd zorgvuldig de aanwijzingen op de wasetiketten van de kleding (zie Was). Doe er geen kleding in, die behandeld is met chemische producten. Droog nooit kleding met ontvlambare stoffen erin (keukenolie, aceton, alcohol, petroleum, kerosine, vlekkenmiddelen, trementine, wassoorten, wasoplossers en haarlak), behalve als ze gewassen zijn met warm water en een extra hoeveelheid wasmiddel. Droog geen rubber, voorwerpen of kleding met rubber lagen, kussens met kapok, schuim, rubber, plastic, douchekapjes, waterbestendige weefsels, onderbroeken voor om de luiers heen, polyethyleen en papier. Verwijder alles uit de zakken van de kleding, vooral aanstekers (deze kunnen ontploffen). Doe er geen zeer grote en omvangrijke was in. Droog acryl niet bij hoge temperatuur. Laat elke programma met de betreffende koude fase eindigen. Zet de wasdroger niet uit wanneer er nog warme kleding in zit. Reinig het filter na elke gebruik (zie Onderhoud). Leeg het waterverzamelvaatje na elk gebruik (zie Onderhoud). Reinig regelmatig de condensatieeenheid (zie Onderhoud). Voorkom dat het stof zich teveel rondom de wasdroger verzamelt. Ga niet op het bovenpaneel van de wasdroger staan, anders kan deze beschadigd worden. Volg altijd de normen op en let op de electrische eigenschappen (zie Installatie). Schaf altijd originele reserveonderdelen en toebehoren aan (zie Service). ! OPGELET: stop nooit de wasdroger voordat de droogcyclus is afgelopen, behalve als alle kleding snel eruit wordt gehaald en wordt opgehangen zodat deze kan afkoelen. Informatie voor hergebruik en ontzorging In ons voortdurend streven naar een beter milieu behouden we ons het recht voor om gebruikte componenten van goede kwaliteit opnieuw te gebruiken, zodat de kosten voor de Client en de verspilling van grondstoffen beperkt kunnen worden. Ontzorging van verpakkingsmaterialen: volg de plaatselijke normen en probeer de verpakkingsmaterialen te recyclen. Om het risico van ongelukken met kinderen te verlagen, moet men het deurtje en de steker verwijderen en dan het voedingssnoer zo dicht mogelijk bij het toestel eraf knippen. Houd deze onderdelen apart, zodat men kan garanderen dat het toestel niet kan worden aangesloten op de spanning. Ontzorging van oude huishoudelijk apparaten De Europese Richtlijn 2002/96/CE voor de afval van electrische en electronische apparaten (RAEE), schrijft voor dat huishoudelijk apparaten niet samen met normaal vast huishoudelijk afval mag worden afgevoerd. De afgedankte apparatuur moet afzonderlijk worden verzameld om de hoeveelheid hergebruikte materialen te verhogen en potentiele schade aan gezondheid en milieu te voorkomen. Het symbool met de doorgestreepte vuilnismand op alle producten moet aan de plicht tot gescheiden afvalbehandeling herinneren. Voor meer informatie betreffende de juiste afvalbehandeling van huishoudelijke apparatuur kan men zich wenden tot de overheden of de dealers van deze apparatuur. Energiebesparing en milieurespect Voordat men de kleding droogt moet men ze wringen om zoveel mogelijk water te verwijderen (als de was uit een wasmachine komt moet men de centrifuge daarvan gebruiken). Op deze manier bespaart men droogenergie. Een volle droogtrommel bespaart energie: afzonderlijke kledingsstukken en kleine ladingen hebben meer droogtijd nodig. Reinig het filter na elke cyclus, hiermee bespaart men energie (zie Onderhoud). Waarschuwingen en raad78

Onderbreking van de electrische voeding ! Maak de wasdroger los van het net als deze niet werkt of als men bezig is met de reiniging of het onderhoud. Reiniging van het filter na elke cyclus Het filter is van fundamentele betekenis bij het drogen: het dient voor het verzamelen van de stof, dat zich vormt tijdens het drogen. Na afloop van de droging moet men het filter dus reinigen door het onder stromend water af te spoelen, of met een stofzuiger. Een vol filter belemmert de luchtstroming in de wasdroger met ernstige gevolgen voor: de droogtijd en het energieverbruik. Ook kan de wasdroger schade oplopen Het filter bevindt zich vóór de afdichting van de wasdroger (zie afbeelding). Verwijdering van het filter:

1. Trek het filter aan de

plastic handgreep omhoog (zie afbeelding).

2. Reinig het filter en zet het

op de juiste manier weer terug. Controleer dat het filter helemaal erin zit: het moet opgelijnd zijn met de afdichting van de wasdroger. ! Gebruik de wasdroger niet zonder eerst het filter op zijn plaats te hebben terug gezet. Controle van het mandje na elke cyclus Draai met de hand de trommel rond om te controleren of er nog (kleine) stukken inzitten, zoals zakdoeken. Reiniging van de trommel ! Voor de reiniging van de trommel mag men geen schuurmiddelen, staalwol of schoonmaakmiddelen voor inox gebruiken. Anders kan er zich een gekleurd laagje op de trommel vormen, dit kan komen door een reactie tussen water en/of reinigingsmiddelen, zoals wasverzachter. Dit gekleurde laagje heeft geen enkele invloed op de prestaties van de wasdroger. Legen van het watervat na elke cyclus Haal het waterverzamelvaatje uit de wasdroger en leeg het in een wasbak of iets dergelijks, daarna moet men het weer op de juiste manier terugzetten. Controleer altijd dit vaatje en leeg het voordat men een nieuw droogprogramma opstart. Reiniging van de condensatie-eenheid Verwijder regelmatig (elke maand) de condensatie-eenheid en reinig eventuele stof van de platen door de achterkant van de condensator onder een kraan met koud water af te spoelen. Verwijderen van de condensator:

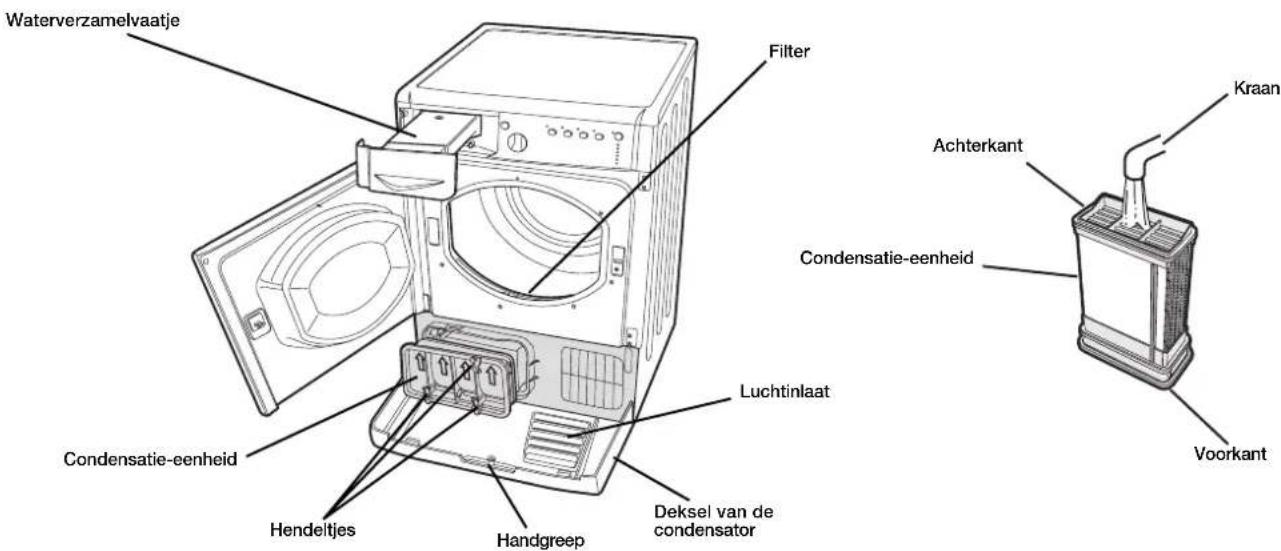

1. Haal de wasdroger van het electrische net af en open het

2. Open het deksel van de condensator (zie afbeelding),

maak de drie hendels los door ze 90° tegen de klok in te draaien, daarna de condensator aan de handgreep eruit trekken.

3. Reinig het oppervlak van de afdichtingen en zet de

eenheid met de pijlen naar boven, controleer dat de hendeltjes weer goed zijn vastgemaakt. Reiniging van de wasdroger De externe metalen, rubber en plastic delen kunnen met een vochtige doek worden schoongemaakt. Elke 6 maanden moet men met een stofzuiger het luchtinlaatrooster aan de voorkant en de luchtuitlaten aan de achterkant van de wasdroger schoonmaken om stof te verwijderen. Bovendien moet men met een stofzuiger de stof aan de voorkant van de condensator en het filter verwijderen. ! Gebruik geen oplosmiddelen of schuurmiddelen ! De wasdroger heeft kogellagers, die geen smering nodig hebben. ! Laat de wasdroger regelmatig controleren door bevoegd technisch personeel, zodat de veiligheid van de electrische en mechanische onderdelen kan worden gegarandeerd (zie Service). WaterverzamelvaatjeCondensatie-eenheidDeksel van decondensatorHendeltjesFilterHandgreepLuchtinlaatKraanAchterkantVoorkantCondensatie-eenheid Zorg en onderhoudNL

Problemen en oplossingen Waarschijnlijke oorzaken / oplossingen: De steker zit niet goed in de contactdoos en maakt geen contact. De spanning is uitgevallen. De zekering is doorgebrand. Probeer een ander toestel op dezelfde contactdoos aan te sluiten. Indien men een verlengsnoer gebruikt kan men proberen om de wasdroger meteen in de contactdoos te steken. Het deurtje zit niet goed dicht Het programma is niet op de juiste manier ingesteld (zie Hoe men de was droogt). Niet goed gedrukt op de knop START/PAUSE (zie Hoe men de was droogt). Men heeft een vertraging ingesteld (zie Programmas en opties). Men heeft gedrukt op START/PAUSE; vóór de start van de wasdroger is er een korte vertraging. Wacht tot het drogen begint, druk niet opnieuw op START/ PAUSE: anders gaat de wasdroger in pauze en zal niet beginnen met drogen. Het filter werd niet schoon gemaakt (zie Onderhoud). Is het vaatje met water leeg? Het lampje Vaatje leegmaken knippert (zie Onderhoud). De condensator moet schoon worden gemaakt (zie Onderhoud). De ingestelde temperatuur is niet geschikt voor het type te drogen weefsel (zie Programmas en opties). Men heeft niet de juiste droogtijd gekozen voor deze was (zie Was). De luchtinlaat of de luchtuitlaten achter zijn verstopt (zie Installatie en Onderhoud). De kleding is te nat (zie Was). Er zit teveel was in de wasdroger (zie Was). Waarschijnlijk heeft men het waterverzamelvaatje niet geleegd aan het begin van het programma. Wacht niet op het signaal voor het legen van het vaatje maar controleer altijd zelf dit vaatje en leeg het voordat men een nieuw droogprogramma opstart (zie Beschrijving van de wasdroger).

Dit is normaal: het lampje Vaatje leegmaken knippert wanneer het vol is. Indien het lampje aan is maar niet knippert dan herinnert het alleen om het vaatje te legen (zie Beschrijving van de wasdroger). ! Vanwege de veiligheid hebben de droogprogrammas een maximale tijdsduur van 4 uur.. Indien een automatisch programma niet de gevraagde vochtigheid detecteert binnen deze tijd, zal het toch ermee ophouden. Controleer de boven aangegeven punten en herhaal het programma; als de kleding toch nog vochtig is neem dan contact op met het servicecentrum (zie Service). Men moet het apparaat uitzetten en de steker eruit trekken. Reinig dan het filter en de condensator (zie "Zorg en Onderhoud). Daarna steekt men de steker er weer in zet het apparaat aan en start een ander programma. Indien de storing blijft, moet men de Servicedienst bellen. Het komt vooral voor als de droger voor een bepaalde tijd niet is gebruikt. Indien het lawaai tijdens het drogen niet vermindert, moet men contact opnemen met het servicecentrum. In het geval dat men de indruk heeft dat de wasdroger niet goed werkt, moet men, voordat men naar het servicecentrum belt, (zie Service) zorgvuldig de volgende hints raadplegen voor het zelf oplossen van problemen. Probleem: De wasdroger start niet. De droogcyclus start niet. Er zijn lange droogtijden. Het lampje Vaatje leegmaken knippert, terwijl de wasdroger sinds kort aan het werk is. Het lampje Vaatje leegmaken brandt maar het vaatje is niet vol. Het programma stopt maar de kledingsstukken zijn vochtiger dan verwacht. De lampjes van de "opties" en het lampje voor "start/pauze" knipperen en een van de onderhoudslampjes of van de "droogfasen" zullen continu gaan branden. De wasdroger maakt lawaai tijdens de eerste minuten.80

Voordat men het servicecentrum belt: Volg de leidraad voor het oplossen van de problemen om te kijken of men het zelf kan oplossen (zie Problemen en oplossingen). Anders moet men de wasdroger uitzetten en het dichtstbijzijnde servicecentrum bellen. Gegevens, die men moet melden aan het servicecentrum: Naam, adres, en postcode; telefoonnummer; het type defect; de datum van de aanschaf; het model van het apparaat (Mod.); het serienummer (S/N) van de wasdroger. Deze informatie vindt men op het gegevensetiket achter het kijkglas. Reserveonderdelen Deze droger is een complexe machine. Als men haar zelf probeert te repareren of hiervoor niet gekwalificeerd personeel voor inroept, riskeert men de veiligheid van personen, schade aan de machine en het vervallen van de garantie op reserveonderdelen. In geval van problemen met deze machine moet men altijd contact opnemen met een bevoegde technicus. De reserveonderdelen werden speciaal ontworpen voor dit apparaat en kunnen niet voor andere doeleinden worden gebruikt. Vergelijkende programmas Programmas aangeraden voor de vergelijkende test vanEN61121. Programma (EN61121) Te kiezen programma Afmeting lading Droging van katoen Katoen Kast 7.5 kg Katoen drogen strijken Katoen Strijken 7.5 kg Gemakkelijk de onderhouden weefsels Syntetisch Kast 3 kg ! Opmerking: dit is niet een complete lijst van de programmaopties (zie Starten en programmas). Dit toestel is in overeenstemming met de volgende CEE richtlijnen: - 2006/95/CEE (Bepalingen voor laagspanning); - 89/336/CEE, 92/31/CEE, 93/68/CEE (Electromagnetische compatibiliteit). Service
