MANUALE UTENTE IDCA 835 B (EU) INDESIT

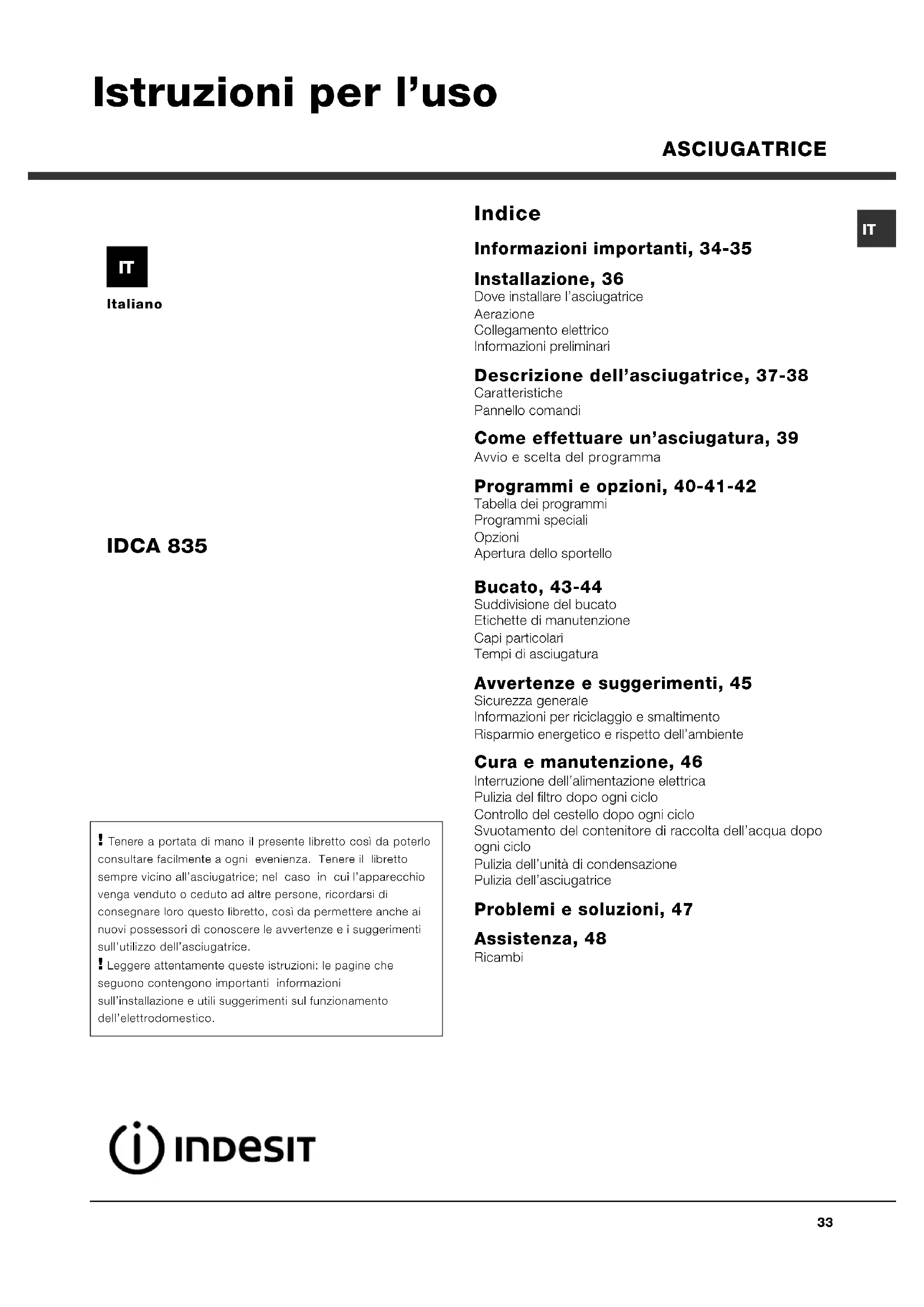

Italiano Indice Informazioni importanti, 34-35 Installazione, 36 Dove installare lasciugatriceAerazioneCollegamento elettricoInformazioni preliminari Descrizione dellasciugatrice, 37-38 CaratteristichePannello comandi Come effettuare unasciugatura, 39 Avvio e scelta del programma Programmi e opzioni, 40-41-42 Tabella dei programmiProgrammi specialiOpzioniApertura dello sportello Bucato, 43-44 Suddivisione del bucatoEtichette di manutenzioneCapi particolariTempi di asciugatura Avvertenze e suggerimenti, 45 Sicurezza generaleInformazioni per riciclaggio e smaltimentoRisparmio energetico e rispetto dellambiente Cura e manutenzione, 46 Interruzione dellalimentazione elettricaPulizia del filtro dopo ogni cicloControllo del cestello dopo ogni cicloSvuotamento del contenitore di raccolta dellacqua dopoogni cicloPulizia dellunità di condensazionePulizia dellasciugatrice Problemi e soluzioni, 47 Assistenza, 48 Ricambi

IDCA 835 Tenere a portata di mano il presente libretto così da poterlo consultare facilmente a ogni evenienza. Tenere il librettosempre vicino allasciugatrice; nel caso in cui lapparecchiovenga venduto o ceduto ad altre persone, ricordarsi diconsegnare loro questo libretto, così da permettere anche ainuovi possessori di conoscere le avvertenze e i suggerimentisullutilizzo dellasciugatrice. Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazionisullinstallazione e utili suggerimenti sul funzionamentodellelettrodomestico. Istruzioni per luso ASCIUGATRICE34

Informazioni importanti Per un funzionamento efficiente dellasciugatrice a condensazione è necessario seguire lo schema di manutenzione regolare indicato qui sotto: Filtro per lanugine È NECESSARIO pulire la lanugine che si deposita sul filtro dopo ogni ciclo di asciugatura. Fase 1 Aprire lo sportello dellasciugatrice premendolo come indicato nella figura. Fase 2 Estrarre il filtro (usando due dita). Fase 3 Pulire eventuali depositi di lanugine dalla superficie interna della rete del filtro. Fase 4 Reinstallare il filtro Non attivare mai lasciugatrice senza il filtro inserito in posizione. La mancata pulizia del filtro dopo ogni ciclo di asciugatura influisce sulle prestazioni di asciugatura della macchina, che impiega più tempo ad asciugare e, di conseguenza, consuma più elettricità durante lasciugatura. Contenitore di raccolta dellacqua È necessario svuotare il contenitore di raccolta dellacqua dopo ogni ciclo di asciugatura. Fase 1 Tirare il contenitore di raccolta dellacqua verso di voi e rimuoverlo completamente dallasciugatrice. Fase 2 Svuotare tutta lacqua raccolta nel contenitore. Fase 3 Reinstallare il contenitore di raccolta dellacqua accertandosi che sia inserito completamente in sede. Il mancato svuotamento del contenitore di raccolta dellacqua potrebbe causare: - Larresto del riscaldamento della macchina (quindi il carico potrebbe essere ancora umido alla fine del ciclo di asciugatura). - Il led Svuotare vaschetta si illumina per avvertire che il contenitore è pieno. Caricamento del sistema di raccolta dellacqua Quando lasciugatrice è nuova, il contenitore di raccolta dellacqua non raccoglie finché il sistema non viene caricato. Questa operazione può impiegare 1 o 2 cicli di asciugatura. Una volta caricato, il sistema raccoglie acqua a ogni ciclo.IT

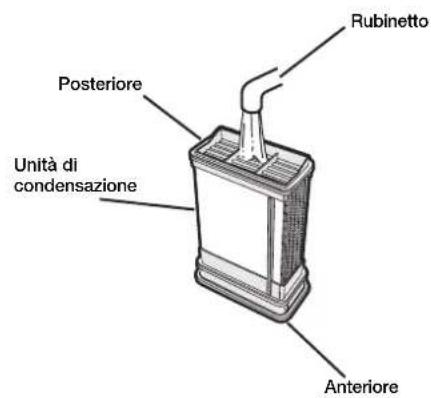

Unità di condensazione - È necessario pulire la lanugine dal condensatore ogni mese. Fase 1 Aprire il coperchio del condensatore - tenere la maniglia e tirare verso di voi. Fase 2 Rimuovere il condensatore ruotando le 3 clip, quindi tirare il condensatore verso di voi. (Potrebbe essere presente acqua nei tubi: ciò è normale). Fase 3 Pulire il condensatore con acqua facendola scorrere dalla parte posteriore così da rimuovere eventuali depositi di lanugine. Fase 4 Reinstallare lunità di condensazione; assicurarsi che il gruppo sia completamente inserito in sede, che tutte e 3 le clip siano fissate e che le frecce di posizionamento sulla parte anteriore del condensatore siano dirette verso lalto. La mancata pulizia del condensatore potrebbe causare un guasto anticipato allasciugatrice.36

Dove installare lasciugatrice Le fiamme possono danneggiare lasciugatrice, che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura. Se lelettrodomestico deve essere installato sotto un banco da lavoro è necessario lasciare uno spazio di 10 mm tra il pannello superiore dellelettrodomestico e altri oggetti posti sopra di esso, e uno spazio di 15 mm tra i lati dellelettrodomestico e le pareti o gli arredi accanto a esso. In questo modo viene garantita una sufficiente circolazione daria. Aerazione Quando lasciugatrice è attiva deve essere presente una sufficiente aerazione. Assicurarsi di installare lasciugatrice in un ambiente non umido e dotato di unadeguata circolazione daria. Il flusso daria attorno allasciugatrice è fondamentale per consentire la condensazione dellacqua prodotta durante il lavaggio; lasciugatrice non funziona correttamente se posizionata in uno spazio chiuso o allinterno di un mobile. Se lasciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po di condensa. Non è consigliabile installare lasciugatrice in un armadio; lelettrodomestico non deve mai essere installato dietro una porta chiudibile a chiave, una porta scorrevole o una porta con cardine sul lato opposto dello sportello dellasciugatrice. Scarico dellacqua Se la macchina viene collocata vicino a un tubo di scarico è possibile far defluire lacqua condensata direttamente senza dover impiegare il contenitore di raccolta dellacqua. In questo caso non è più necessario svuotare il contenitore di raccolta dellacqua dopo ogni ciclo. Se lasciugatrice viene posizionata sopra o di fianco a una lavatrice può condividere lo stesso scarico. È sufficiente scollegare il tubo indicato alla figura A e collegarlo allo scarico. Se lo scarico si trova più lontano della lunghezza del tubo, per raggiungerlo è possibile acquistare e collegare un tubo di diametro identico e della lunghezza necessaria. Per installare il nuovo tubo è sufficiente sostituire quello esistente come indicato alla figura B inserendolo nella stessa posizione. Lo scarico deve trovarsi 1 m più in basso rispetto al fondo dellasciugatrice. Dopo avere installato lasciugatrice accertarsi che il tubo di scarico non sia piegato né contorto.

15 mm 15 mm 15 mm 15 mm Collegamento elettrico Prima di inserire la spina nella presa elettrica verificare quanto segue: Accertarsi che le mani siano asciutte. La presa deve essere dotata di messa a terra. La presa deve essere in grado di supportare la potenza massima prevista per la macchina, indicata sulla targhetta dei dati di esercizio (vedi Descrizione dellasciugatrice). La tensione di alimentazione deve essere compresa nei valori indicati sulla targhetta dei dati di esercizio (vedi Descrizione dellasciugatrice). La presa deve essere compatibile con il tipo di spina dellasciugatrice. In caso contrario, provvedere alla sostituzione della presa o della spina. Non utilizzare prolunghe. Lasciugatrice non può essere installata in ambienti esterni, anche se riparati. Può essere infatti molto pericoloso esporre questo elettrodomestico alla pioggia o a temporali. Dopo linstallazione dellasciugatrice il cavo elettrico e la spina devono rimanere a portata di mano. Il cavo elettrico non deve essere né piegato né schiacciato. Se la spina da sostituire è di tipo incorporato, è necessario smaltirla in maniera sicura. NON lasciarla dove può essere inserita in una presa e provocare scosse elettriche. Il cavo elettrico deve essere controllato periodicamente e sostituito utilizzando un cavo specifico per questa asciugatrice, che può essere installato unicamente da tecnici autorizzati (vedi Assistenza). I cavi elettrici nuovi o più lunghi vengono forniti dai rivenditori autorizzati a un costo aggiuntivo. ! Il produttore declina qualsiasi responsabilità qualora non ci si attenga a queste regole. In caso di dubbio su quanto sopra indicato, contattare un elettricista qualificato. Informazioni preliminari Una volta installata lasciugatrice, prima di metterla in funzione pulire linterno del cestello e rimuovere lo sporco che può essersi accumulato durante il trasporto.

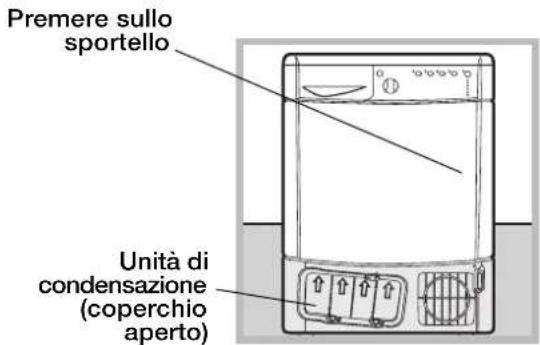

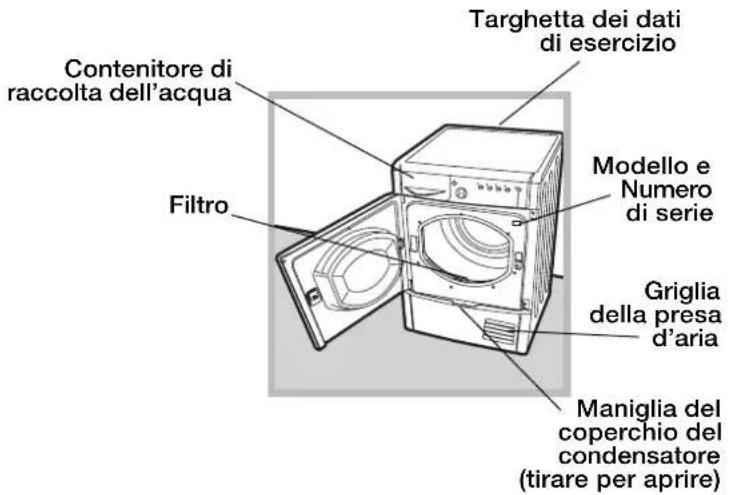

Pulsante On/Off Pulsante e spia Start/Pause Manopola Programmi Premere sullo sportello Unità di condensazione (coperchio aperto) Contenitore di raccolta dellacqua Targhetta dei dati di esercizio Maniglia del coperchio del condensatore (tirare per aprire) Filtro Griglia della presa daria Descrizione dellasciugatrice Apertura dello sportello Pannello comandi Caratteristiche Pulsanti e spie Opzioni Spie fasi di asciugatura o partenza ritardata Spie di manutenzione Modello e Numero di serie38

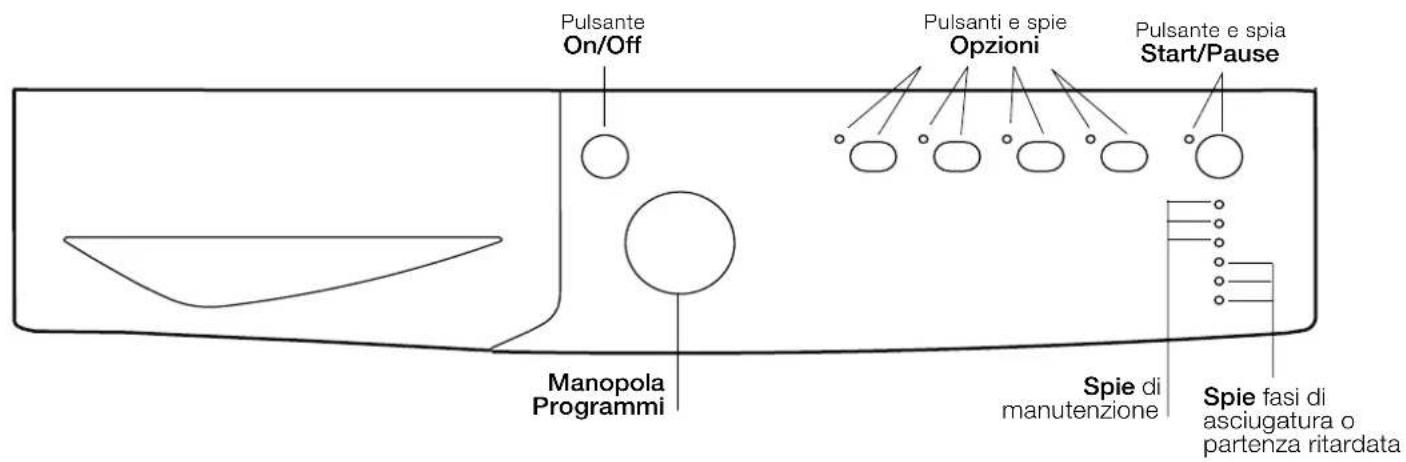

Pulsante ON/OFF/Reset Una pressione normale del pulsante fa accendere o spegnere il prodotto. Se lasciugatrice è in funzione una pressione prolungata per circa 3 secondi fa spegnere il prodotto e resettare il ciclo in corso. Manopola Programmi Consente di impostare il programma: ruotare finché lindicatore non è direzionato verso il programma desiderato (vedi Avvio e Scelta del programma). Pulsanti opzioni Consentono di scegliere le opzioni disponibili per il programma selezionato. Le spie relative si accendono per indicare che lopzione è stata selezionata (vedi Programmi e opzioni). Pulsante e spia START/PAUSE Quando la spia verde lampeggia lentamente, premere il pulsante per avviare il programma. Quando il ciclo è avviato, la spia di segnalazione resta sempre accesa. Per mettere il programma in pausa premere nuovamente il pulsante; la spia diventa di colore arancione e inizia di nuovo a lampeggiare. Per riavviare il programma dal punto in cui era stato interrotto, premere nuovamente il pulsante (vedi Avvio e Scelta del programma). Spie Spie Manutenzione Le spie forniscono informazioni importanti. Ecco cosa dicono: La Spia svuotare vaschetta indica che è necessario svuotare il contenitore di raccolta dellacqua. Se il contenitore si riempie nel corso del programma, il led si accende. Lasciugatrice automaticamente avvia il ciclo aria fredda e il led START/PAUSE pulsa ambra. Per riavviare il ciclo dal punto in cui era stato interrotto premere il pulsante START/PAUSE. Per evitare questo procedimento svuotare sempre il contenitore di raccolta dellacqua ad ogni utilizzo dellasciugatrice (vedi Cura e manutenzione). La Spia pulizia filtro prima di ogni programma ricorda che è fondamentale pulire il filtro ogni volta prima di utilizzare lasciugatrice (vedi Cura e manutenzione). La Spia pulizia condensatore ricorda che è fondamentale pulire il condensatore periodicamente (vedi Cura e manutenzione). Spie Fasi di asciugatura La Spia indica che è in corso la fase di asciugatura. La Spia indica che è in corso la fase di raffreddamento. La Spia END indica la fine del programma. Spie Partenza ritardata se è stata attivata lopzione Partenza ritardata (vedi Opzioni), dopo avere avviato il programma, inizierà a lampeggia- re la spia relativa al ritardo selezionato: Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa: Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.IT

Avvio e scelta del programma

1. Inserire la spina dellasciugatrice nella presa di alimentazione elettrica.

2. Selezionare il programma in base al tipo di bucato (vedi Bucato).

3. Aprire lo sportello e accertarsi che il filtro sia pulito e in posizione, e che il contenitore di raccolta dellacqua sia vuoto e posizionato correttamente (vedi Cura e manutenzione). 4. Caricare la macchina facendo attenzione che nessun capo si frapponga tra lo sportello e la relativa guarnizione. Chiudere lo sportello.

5. Premere il pulsante ON/OFF per avviare la macchina.

6. Ruotare la manopola Programmi finché lindicatore non è direzionato verso il programma corrispondente al tipo di tessuto da asciugare, controllando la tabella dei programmi (vedi Programmi e opzioni) e le indicazioni per ciascun tipo di tessuto (vedi Bucato). Attenzione: se dopo avere premuto il pulsante di START/PAUSE la posizione della manopola dei programmi è cambiata, la nuova posizione NON modifica il programma selezionato. Per modificare il programma premere il pulsante START/PAUSE per mettere in pausa il programma (la spia lampeggia in color arancione), scegliere il nuovo programma e le relative opzioni. Premere il pulsante START/PAUSE per avviare il nuovo programma.

7. Se necessario impostare il tempo di partenza ritardata e le altre opzioni (vedi Programmi e opzioni).

8. Per iniziare premere il pulsante START/PAUSE.

Durante il programma di asciugatura è possibile controllare il bucato ed estrarre i capi che si sono asciugati lasciando continuare gli altri. Dopo avere richiuso lo sportello, premere START/PAUSE per mettere di nuovo in funzione la macchina. 9. Durante gli ultimi minuti dei programmi di asciugatura prima del termine del programma viene avviata la fase finale di ASCIUGATURA A FREDDO (i tessuti vengono raffreddati); è necessario lasciare sempre terminare questa fase. 10. Laccensione della spia END indica che il programma è terminato. Aprire la porta, estrarre il bucato, pulire il filtro e reinserirlo in sede. Svuotare il contenitore di raccolta dellacqua e reinserirlo in posizione (vedi Cura e manutenzione). Se è stata selezionata lopzione Post antipiega e non si rimuove il bucato immediatamente, i capi vengono fatti ruotare di tanto in tanto per 10 ore o finché non viene aperto lo sportello.

11. Scollegare lasciugatrice dalla rete elettrica.

Come effettuare unasciugatura40

Tabella dei programmi Programmi speciali/Sport/Parziali Programma Eco Time Questo programma è ideale per asciugare in sicurezza piccoli carichi di bucato in poco tempo, ottimizzando luso dellenergia. Il programma può essere usato per carichi fino a 2 kg, in circa 60 minuti. Il programma può durare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice. Si consiglia di verificare che i capi siano contrassegnati con il simbolo e di rivoltarli prima dellasciugatura. Programma Lana Questo è un programma dedicato ai capi che sopportano lasciugatura a tamburo contrassegnati con il simbolo . Può essere usato per carichi fino a 1 kg (circa 3 maglioni). Si consiglia di rivoltare i capi prima dellasciugatura. Questo programma impiega circa 60 minuti, ma può durare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice. I carichi asciugati con questo programma sono solitamente pronti da indossare, ma in alcuni capi più pesanti i bordi potrebbero essere leggermente umidi. Lasciarli asciugare naturalmente, poiché un ulteriore processo di asciugatura potrebbe danneggiare i capi. Al contrario di altri materiali, il meccanismo di restringimento della lana è irreversibile, cioè il capo non ritorna alla dimensione e alla forma originale. Questo programma non è indicato per i capi acrilici. Programmi e opzioni Programma Carico max. (Kg) Opzioni compatibili Durata ciclo Giornalieri

Cotone Extra Max. Pre antipiega - Post antipiega - Tartenza ritardata. 160'

Cotone Armadio Max. Pre antipiega - Post antipiega - Tartenza ritardata. 145'

Cotone Stiratura Max. Pre antipiega - Post antipiega - Tartenza ritardata. 108'

Sintetici Armadio 3 Pre antipiega - Post antipiega - Tartenza ritardata. 65'

Sintetici Stiratura 3 Pre antipiega - Post antipiega - Tartenza ritardata. 55' Speciali 6 Eco Time 2 Pre antipiega - Post antipiega e Partenza ritardata. 60' 7 Lana

60' Sport 8 Sport Intensive 4 Pre antipiega - Post antipiega e Partenza ritardata. 80' 9 Sport Light 4 Pre antipiega - Post antipiega e Partenza ritardata. 70' 10 Sport Shoes 2 paia - 100' Parziali Rinfresca - - 20' Asciugatura a tempo

30 - 60 - 90 - 120 - 150 minuti. - Tutte le opzioni sono compatibiliIT

Programma Sport Intensive Questo è un programma per asciugare in sicurezza indumenti, come tute da ginnastica e calzoncini contrassegnati con il simbolo . Ideale per quei capi che necessitano di unasciugatura completa. Può essere usati per carichi fino ad 4 kg in circa 80 minuti, ma può durare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice. Consigliamo di rivoltare gli indumenti prima dellavvio dellasciugatura. Programma Sport Light Questo è un programma per asciugare in sicurezza indumenti, come tute da ginnastica e calzoncini contrassegnati con il simbolo . Ideale per quei capi che non necessitano di unasciugatura completa o che devono essere successivamente stirati. Può essere usato per carichi fino ad 4 kg in circa 70 minuti, ma può durare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice. Consigliamo di rivoltare gli indumenti prima dellavvio dellasciugatura. Programma Sport Shoes Questo è un programma per asciugare un paio di scarpe sportive di misura da 37-46. Le scarpe devono essere state lavate e centrifugate ad una velocità di centrifuga minima di 400 giri. Devono essere usate con lapposita rastrelliera per scarpe fornita. Se si asciugano scarpe nel tamburo lasciugatrice verrà danneggiata. Rimuovere il filtro dalla sua posizione nella parte anteriore dellasciugatrice e posizionare la rastrelliera. Infilare i lacci allinterno delle scarpe e caricare le scarpe con le punte rivolte in basso e le suole davanti. I tempi di asciugatura variano dal formato e dal tipo di scarpa. Se le scarpe non sono completamente asciutte alla fine del programma, avviare nuovamente il programma. Non asciugare scarpe con gel allinterno o luci lampeggianti. Asciugare solo scarpe fatte di materiale sintetico o tela. Al termine del programma rimuovere la rastrelliera per scarpe e riposizionare il filtro. Rinfresca Programma breve adatto a rinfrescare fibre e capi attraverso lemissione di aria fresca. Dura circa 20 minuti. Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati. Programma di asciugatura a tempo (30 - 60 - 90 - 120 - 150) Se si desidera stabilire il tempo di asciugatura è possibile usare questo programma, invece dei programmi automatici. Ideale per asciugare il bucato umido a bassa temperatura o piccolo carichi. Il programma di asciugatura a tempo da impostare dipende dal carico e dal tessuto da asciugare (vedi tabella). Gli ultimi 10 minuti del programma sono dedicati al ciclo a freddo. Per grandi carichi selezionare lopzione Temperatura Alta se disponibile. Te s s u t o Carico 1 kg 2 kg 3 kg 4 - 5 kg 6 - 7,5 kg Cotone alta temperatura 30 o 60 minuti 30 o 60 minuti 60 o 90 minuti 60 o 90 minuti 120 o 150 minuti Sintetici bassa temperatura 30 o 60 minuti 30 o 60 minuti 60 o 90 minuti

Opzioni Le opzioni consentono di personalizzare il programma selezionato in base alle proprie esigenze. Partenza ritardata Lavvio di alcuni programmi (vedi Programmi e opzioni) può essere ritardato fino a 9 ore. Premere più volte il pulsante fino a raggiungere il ritardo desiderato. Prima di impostare una partenza ritardata accertarsi che il contenitore di raccolta dellacqua sia vuoto e che il filtro sia pulito. Post antipiega Quando selezionata, i capi vengono fatti ruotare occasionalmente dopo il termine dellasciugatura e dellasciugatura a freddo onde evitare lo sviluppo di pieghe in caso si fosse impossibilitati a rimuovere immediatamente il carico al completamento del programma. Durante questa fase la spia è accesa. Pre antipiega Quando vengono selezionate la partenza ritardata e questa opzione i capi sono fatti ruotare occasionalmente durante il periodo di ritardo per aiutare a impedire lo sviluppo di pieghe. Temperatura alta Se viene selezionata unasciugatura a tempo, premendo questo pulsante si seleziona una temperatura alta e la spia sopra ad esso si accende. I programmi a tempo hanno preimpostata una temperatura bassa. Non tutte le opzioni sono disponibili per tutti i programmi (vedi Programmi e opzioni). Apertura dello sportello Aprendo lo sportello (o premendo il pulsante START/PAUSE) durante il funzionamento di un programma lasciugatrice si arresta e si hanno le seguenti conseguenze. La spia START/PAUSE lampeggia di colore arancione. Durante la partenza ritardata il ritardo continua a essere conteggiato. È necessario premere il pulsante di START/PAUSE per riprendere il programma di partenza ritardata. Una delle spie della Partenza ritardata lampeggia per indicare limpostazione di ritardo corrente. È necessario premere il pulsante di START/PAUSE per riprendere il programma. Le spie di avanzamento indicano la fase corrente e la spia START/PAUSE smette di lampeggiare e diventa di colore verde. Durante la fase di antipiega post asciugatura il programma termina. Premendo il pulsante START/PAUSE viene riavviato un nuovo programma dallinizio. Ruotando la manopola Programmi si seleziona un nuovo programma e la spia START/PAUSE lampeggia di colore verde. È possibile utilizzare questa procedura per selezionare il programma Asciugatura a freddo per raffreddare i capi se si ritiene che siano sufficientemente asciutti. Premere il pulsante di START/PAUSE per avviare il nuovo programma. Nota: In caso di interruzione di corrente spegnere lalimentazione o rimuovere la presa; quando la corrente viene ripristinata premere il pulsante di START/PAUSE e il programma viene ripreso.IT

Suddivisione del bucato Controllare i simboli riportati sulle etichette dei vari capi per verificare che i capi possano essere sottoposti ad asciugatura a tamburo. Dividere il bucato in base al tipo di tessuto. Svuotare le tasche e controllare i bottoni. Chiudere le lampo e i ganci e allacciare cinture e lacci senza stringere. Strizzare i capi per eliminare la maggior quantità di acqua possibile. Non caricare lasciugatrice con capi totalmente pieni dacqua. Massime dimensioni di carico Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso dei capi asciutti: Fibre naturali: massimo 7,5 kg Fibre sintetiche: massimo 3 kg Per evitare un calo delle prestazioni dellasciugatrice, non sovraccaricarla. Carico tipo Nota: 1 kg = 1000 g Se si mischiano capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora umidi al termine del ciclo di asciugatura. In questo caso, è sufficiente avviare un ulteriore breve ciclo di asciugatura. Nota: quando si imposta la durata di asciugatura tenere presente che gli ultimi 10 minuti dei programmi sono dedicati alla fase di asciugatura a freddo, durante la quale lasciugatrice non asciuga la biancheria. Etichette di manutenzione Controllare le etichette dei capi, specialmente quando questi vengono inseriti per la prima volta in asciugatrice. Di seguito sono riportati i simboli più comuni: Può essere inserito nellasciugatrice. Non asciugabile in asciugatrice Asciugare ad alta temperatura. Asciugare a bassa temperatura. Capi non adatti allasciugatura a tamburo: Capi che contengono parti in gomma o materiali simili oppure rivestimenti in plastica (guanciali, cuscini o giacche a vento in PVC) e qualsiasi tipo di oggetto infiammabile o oggetti che contengono sostanze infiammabili (asciugamani sporchi di lacca per capelli). Fibre di vetro (alcuni tipi di tendaggi). Capi precedentemente sottoposti a pulitura a secco. Capi contrassegnati con il codice ITLC (Capi particolari) , che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni. Capi troppo voluminosi (piumoni, sacchi a pelo, guanciali, cuscini, copriletto grandi, ecc.), che si espandono durante lasciugatura e impediscono la circolazione dellaria nellasciugatrice. Bucato Capi CamicettaAbitoJeans10 pannoliniCamiciaT-shirtCotoneAltroCotoneAltroCotoneAltro150 g100 g500 g350 g700 g1.000 g300 g200 g125 gBiancheria da casaCopripiumone(matrimoniale)Tovaglia grandeTovaglia piccolaTovaglietta da tèTelo da bagnoAsciugamanoCotoneAltro1.500 g1.000 g700 g250 g100 g700 g350 gLenzuolomatrimoniale500 g350 gLenzuolo singolo44

Capi particolari Coperte e copriletto: i capi in acrilico (Acilian, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura bassa. Non impostare tempi di asciugatura lunghi. Capi con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore. Capi inamidati: non asciugare questi capi con altri non inamidati. Rimuovere la maggiore quantità di soluzione inamidante prima di inserire i capi nellasciugatrice. Non asciugare eccessivamente: lamido diventa polvere lasciando i capi morbidi e venendo meno alla propria funzione. Tempi di asciugatura I tempi sono approssimativi e possono variare in base a: Quantità di acqua trattenuta dai capi dopo la centrifuga: gli asciugamani e i capi delicati trattengono molta acqua. Tessuti: i capi dello stesso tessuto, ma con trama e spessore differenti possono presentare tempi di asciugatura diversi. Quantità di bucato: capi singoli e piccoli carichi possono impiegare più tempo per asciugarsi. Asciugatura: se i capi devono essere stirati possono essere estratti dalla macchina quando sono ancora un po umidi. I capi che devono essere completamente asciutti possono invece essere lasciati più a lungo. Temperatura impostata. Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova lasciugatrice più tempo sarà necessario per lasciugatura dei capi. Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. Si consiglia di estrarre questi capi, scuoterli e inserirli nuovamente nellasciugatrice: questa operazione deve essere ripetuta più volte durante il ciclo di asciugatura. Non asciugare troppo i capi. Tutti i tessuti contengono umidità naturale che serve a conservarne la morbidezza e la vaporosità. I tempi forniti si riferiscono ai programmi automatici Asciugatura armadio. I pesi si riferiscono ai capi asciutti. Tempi di asciugatura automatica Cotone Alta temperatura Tempi di asciugatura dopo lavaggi da 800-1000 giri al minuto Mezzo carico Pieno carico 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 - 7,5 kg

30 - 40 minuti 40 - 55 minuti 55 - 70 minuti 70 - 80 minuti 80 - 90 minuti 95 - 120 minuti 120 - 160 minuti

Sintetici Bassa temperatura Tempi di asciugatura dopo lavaggi a velocità inferiori Mezzo carico Pieno carico 1 kg 2 kg 3 kg

40 - 50 minuti 50 - 70 minuti 70 - 90 minuti

Acrilici Bassa temperatura Tempi di asciugatura dopo lavaggi a velocità inferiori Mezzo carico Pieno carico 1 kg 2 kg

Questo elettrodomestico è stato progettato e realizzato nel rispetto delle normative internazionali in materia di sicurezza. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente. Sicurezza generale La presente asciugatrice non deve essere usata da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o senza esperienza e conoscenza, a meno che non siano sottoposte a supervisione o ricevano istruzioni relative alluso del dispositivo da parte di una persona responsabile della loro sicurezza. La presente asciugatrice è stata progettata per uso domestico e non professionale. Non toccare lelettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati. Scollegare lelettrodomestico dalla rete di alimentazione tirando la spina e non il cavo. Non lasciare avvicinare i bambini allelettrodomestico in funzione. Dopo luso, spegnere lasciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso onde evitare che i bambini possano utilizzare lasciugatrice come un gioco. I bambini devono essere sorvegliati per assicurarsi che non giochino con lasciugatrice. Lelettrodomestico deve essere installato correttamente e deve avere unadeguata aerazione. La presa daria sulla parte frontale dellasciugatrice e gli sfiati sul retro non devono mai essere ostruiti (vedi Installazione). Non utilizzare mai lasciugatrice sulla moquette nel caso in cui laltezza del pelo sia tale da impedire lingresso dellaria attraverso la base dellasciugatrice. Verificare che lasciugatrice sia vuota prima di caricarla. La parte posteriore dellasciugatrice può diventare molto calda: non toccarla mai quando la macchina è in funzione. Non utilizzare lasciugatrice se il filtro, il contenitore di raccolta dellacqua e il condensatore non sono posizionati correttamente (vedi Cura e manutenzione). Non utilizzare ammorbidente liquido per i tessuti nellasciugatrice, ma aggiungerlo allultimo risciacquo del ciclo di lavaggio. Non sovraccaricare lasciugatrice (vedi Bucato per le massime dimensioni di carico). Non inserire capi completamente bagnati. Caricare nellasciugatrice unicamente capi lavati con acqua e sapone, risciacquati e quindi centrifugati. Lasciugatura di capi che NON sono stati lavati con acqua determina pericolo di incendio. Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedi Bucato). Non caricare capi che sono stati trattati con prodotti chimici. Non asciugare mai capi contaminati con sostanze infiammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostanze per la rimozione di macchie, trementina, cere, sostanze per la rimozione di cera e lacca per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente. Non asciugare gomma, articoli e capi con fondo in gomma, cuscini con imbottitura in gommapiuma, schiuma di lattice, gomma, plastica, cuffie per doccia, tessuti resistenti allacqua, mutandine copri pannolini o rivestimenti, polietilene e carta. Rimuovere qualsiasi oggetto dalle tasche, in special modo gli accendini (rischio di esplosione). Non caricare capi grandi, eccessivamente voluminosi. Non asciugare fibre acriliche ad alte temperature. Completare ogni programma con la relativa fase di asciugatura a freddo. Non spegnere lasciugatrice quando contiene ancora capi caldi. Pulire il filtro dopo ogni uso (vedi Cura e manutenzione). Svuotare il contenitore di raccolta dellacqua dopo ogni uso (vedi Cura e manutenzione). Pulire regolarmente lunità di condensazione (vedi Cura e manutenzione). Evitare laccumulo di laniccio intorno allasciugatrice. Non salire sul pannello superiore dellasciugatrice, poiché si potrebbe danneggiare la macchina. Rispettare sempre le norme e le caratteristiche elettriche (vedi Installazione). Acquistare sempre accessori e ricambi originali (vedi Assistenza). ATTENZIONE: non arrestare mai lasciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi non siano rimossi velocemente e stesi in modo da dissipare il calore. Informazioni per riciclaggio e smaltimento Nellambito del nostro costante impegno in difesa dellambiente ci riserviamo il diritto di utilizzare componenti riciclati di qualità per ridurre i costi del cliente e minimizzare lo spreco di materiali. Smaltimento dei materiali di imballaggio: seguire le normative locali, così da permettere di riciclare limballaggio. Per ridurre il rischio di incidenti ai bambini, rimuovere lo sportello e la spina, quindi tagliare il cavo di alimentazione a filo con lapparecchio. Smaltire queste parti separatamente per assicurarsi che lelettrodomestico non possa più essere collegato a una presa di corrente. Dismissione degli elettrodomestici vecchi La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmio energetico e rispetto per lambiente Prima di asciugare i capi, strizzarli per eliminare la maggiore quantità di acqua possibile (se viene prima utilizzata una lavatrice impostare un ciclo di centrifuga). In questo modo si risparmia energia durante lasciugatura. Utilizzando sempre lasciugatrice a pieno carico si risparmia energia: capi singoli e piccoli carichi impiegano più tempo per asciugarsi. Pulire il filtro alla fine di ogni ciclo in modo da contenere i costi connessi al consumo energetico (vedi Manutenzione). Avvertenze e suggerimenti46

Interruzione dellalimentazione elettrica Scollegare lasciugatrice quando non è in funzione, nonché durante le operazioni di pulizia e di manutenzione. Pulizia del filtro dopo ogni ciclo Il filtro è un componente fondamentale dellasciugatura: la sua funzione è quella di raccogliere il laniccio e la lanugine che si formano durante lasciugatura. Al termine dellasciugatura pulire quindi il filtro sciacquandolo sotto acqua corrente o pulendolo con laspirapolvere. Nel caso in cui il filtro si dovesse intasare il flusso daria allinterno dellasciugatrice verrebbe gravemente compromesso: i tempi di asciugatura si allungano e si consuma più energia. Inoltre, possono verificarsi danni allasciugatrice. Il filtro si trova davanti alla guarnizione dellasciugatrice (vedi figura). Rimozione del filtro:

1. Tirare verso lalto il

manico in plastica del filtro (vedi figura).

2. Pulire il filtro dal laniccio e

riposizionarlo correttamente. Assicurarsi che il filtro sia inserito completamente a filo con la guarnizione dellasciugatrice. Non utilizzare lasciugatrice senza avere prima reinserito il filtro in sede. Controllo del cestello dopo ogni ciclo Ruotare il cestello manualmente per rimuovere i capi più piccoli (fazzoletti) che potrebbero essere rimasti allinterno dellasciugatrice. Pulizia del cestello Per la pulizia del cestello non usare abrasivi, lana di acciaio o agenti di pulizia per acciaio inossidabile. Potrebbe formarsi una patina colorata sul cestello in acciaio inossidabile, fenomeno che potrebbe essere causato da una combinazione di acqua e/o agenti di pulizia quali lammorbidente del lavaggio. Questa patina colorata non ha alcun effetto sulle prestazioni dellasciugatrice. Svuotamento del contenitore di raccolta dellacqua dopo ogni ciclo Estrarre il contenitore dallasciugatrice e svuotarlo in un lavandino o in altro scarico adatto, quindi riposizionarlo correttamente. Controllare sempre il contenitore di raccolta e svuotarlo prima dellavvio di un nuovo programma di asciugatura. Pulizia dellunità di condensazione Rimuovere periodicamente (ogni mese) lunità di condensazione e pulire leventuale accumulo di lanugine dalle piastre sciacquandola sotto il rubinetto con acqua fredda fatta scorrere sul lato posteriore del condensatore. Rimozione del condensatore:

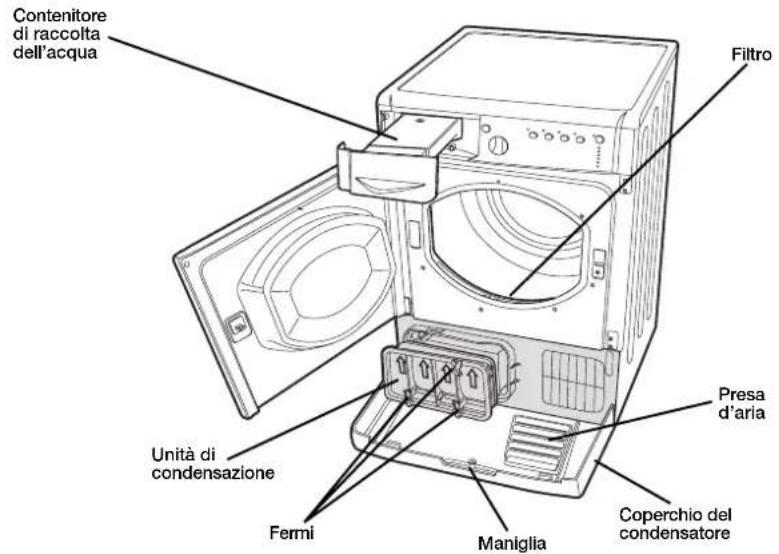

1. Scollegare lasciugatrice dalla rete elettrica e aprire lo

2. Aprire il coperchio del condensatore (vedi figura),

sbloccare i tre fermi ruotandoli di 90° in senso antiorario, quindi estrarre il condensatore tirandolo per limpugnatura.

3. Pulire la superficie delle guarnizioni e riposizionare lunità

con le frecce dirette verso lalto, accertandosi che i fermi siano fissati saldamente. Pulizia dellasciugatrice Le parti esterne in metallo e in plastica e le parti in gomma possono essere pulite con un panno umido. Periodicamente (ogni 6 mesi) pulire con laspirapolvere la griglia della presa daria frontale e gli sfiati sul retro dellasciugatrice per rimuovere eventuali accumuli di lanugine, laniccio e polvere. Inoltre, rimuovere gli accumuli di lanugine dalla parte frontale del condensatore e delle aree del filtro utilizzando occasionalmente laspirapolvere. Non usare solventi o abrasivi. Lasciugatrice utilizza componenti a sfera che non necessitano di lubrificazione. Far controllare regolarmente lasciugatrice da personale tecnico autorizzato onde garantire la sicurezza delle parti elettriche e meccaniche (vedi Assistenza). Contenitoredi raccoltadellacquaUnità dicondensazioneCoperchio delcondensatoreFermiFiltroManigliaPresadariaRubinettoPosterioreAnterioreUnità dicondensazione Cura e manutenzioneIT

Problemi e soluzioni Cause probabili / Soluzioni: La spina non è inserita nella presa di corrente a muro abbastanza a fondo per fare contatto. Cè stata una interruzione di corrente. Il fusibile è bruciato. Provare a collegare un altro elettrodomestico alla stessa presa. Se si utilizza una prolunga provare a inserire la spina dellasciugatrice direttamente nella presa. Lo sportello non è stato chiuso correttamente. Il programma non è stato impostato correttamente (vedi Come effettuare unasciugatura). Non è stato premuto il pulsante START/PAUSE (vedi Come effettuare unasciugatura). È stato impostato un tempo di ritardo (vedi Programmi e opzioni). È stato premuto il pulsante di START/PAUSE; prima dellavvio dellasciugatrice è necessario attendere un breve ritardo. Attendere linizio dellasciugatura, non premere nuovamente il pulsante di START/PAUSE: in caso contrario lasciugatrice entra in modalità di pausa e non avvia lasciugatura. Il filtro non è stato pulito (vedi Cura e manutenzione). Il contenitore di raccolta dellacqua deve essere svuotato? La spia Svuotare vaschetta lampeggia (vedi Manutenzione). Il condensatore deve essere pulito (vedi Cura e manutenzione). La temperatura impostata non è adatta al tipo di tessuto da asciugare (vedi Programmi e opzioni). Non è stato selezionato il tempo di asciugatura corretto per questo carico (vedi Bucato). La griglia della presa daria è ostruita (vedi Installazione, e Manutenzione). I capi sono troppo bagnati (vedi Bucato). Lasciugatrice è sovraccarica (vedi Bucato). Il contenitore di raccolta dellacqua probabilmente non è stato svuotato allavvio del programma. Non attendere il segnale di svuotamento dellacqua, ma controllare sempre il contenitore e svuotarlo prima dellavvio di un nuovo programma di asciugatura (vedi Descrizione dellasciugatrice). È normale: la spia Svuotare vaschetta lampeggia quando il contenitore è pieno. Se la spia è accesa ma non lampeggia ricorda solamente di svuotare il contenitore di raccolta (vedi Descrizione dellasciugatrice). Per motivi di sicurezza i programmi dellasciugatrice hanno una durata massima di 4 ore. Se un programma automatico non ha rilevato lumidità finale richiesta entro questo intervallo, lasciugatrice completa il programma e si arresta. Controllare i punti sopra indicato e ripetere il programma; se i capi risultano ancora umidi contattare il Centro di assistenza (vedi Assistenza). Spegnere lapparecchio e rimuovere la spina, pulire il filtro e il condensatore (vedi Cura e Manutenzione). Quindi, riposizionare la spina, accendere lelettrodomestico e avviare un altro programma. Se lanomalia persiste, chiamare lAssistenza. Questo è normale, soprattutto se l'asciugatore non è stato utilizzato per un certo tempo. Se il rumore persiste durante tutto il ciclo, contattare il centro di assistenza. Nel caso in cui si abbia la sensazione che lasciugatrice non funzioni in modo corretto, prima di telefonare al Centro di assistenza (vedi Assistenza) consultare attentamente i seguenti suggerimenti per la soluzione dei problemi. Problema: Lasciugatrice non parte. Il ciclo di asciugatura non si avvia. I tempi di asciugatura sono lunghi. La spia Svuotare vaschetta lampeggia, ma lasciugatrice è in funzione da poco tempo. La spia Svuotare vaschetta è accesa ma il contenitore di raccolta dellacqua non è pieno. Il programma termina e i capi sono più umidi del previsto. Le spie delle opzioni e la spia di Start/Pause lampeggiano e una delle spie di manutenzione o delle fasi di asciugatura si accendono fisse. L'asciugatore è rumoroso nei primi minuti di funzionamento.48

Prima di telefonare al Centro di assistenza: Seguire la guida alla risoluzione dei problemi per vedere se è possibile porre rimedio al guasto personalmente (vedi Problemi e soluzioni). In caso contrario, spegnere lasciugatrice e chiamare il più vicino Centro di assistenza. Dati da comunicare al Centro di assistenza: Nome, indirizzo e codice postale; numero di telefono; il tipo di guasto; la data di acquisto; il modello dellapparecchio (Mod.); il numero di serie (S/N) dellasciugatrice. Queste informazioni si trovano sulletichetta dati applicata dietro loblò. Ricambi Questa asciugatrice è una macchina complessa. Tentando di ripararla personalmente o affidandone la riparazione a personale non qualificato si rischia di mettere a repentaglio lincolumità delle persone, di danneggiare la macchina e di far decadere la garanzia sui ricambi. In caso di problemi con lutilizzo di questa macchina, rivolgersi sempre a un tecnico autorizzato. I ricambi sono stati progettati appositamente per questo elettrodomestico e non si prestano a diverse finalità. Programmi comparativi Programmi consigliati per il test comparativo di EN61121. Programma (EN61121) Programma da selezionare Dimensione carico Asciugatura cotone Cotone Armadio 7,5 kg Cotone asciugatura stiratura Cotone Stiratura 7,5 kg Tessuto di facile cura Sintetici Armadio 3 kg Nota: questo non è un elenco completo delle opzioni di programma. Il presente elettrodomestico è conforme alle seguenti direttive CEE: - 2006/95/CEE (Dispositivi a bassa tensione); - 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilità elettromagnetica). AssistenzaDE
