TEOS 1320 - Schuurmachine EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Schuurmachine
Merk	Einhell
Model	TEOS 1320
Netspanning	230 V ~ 50 Hz
Opgenomen vermogen	130 W
Aantal oscillaties	12 000 tr/min
Slijpoppervlak	150 x 150 x 100 mm
Afmeting schuurpapier	150 x 150 x 100 mm (klittenband)
Beschermingsklasse	II
Gewicht	0,95 kg
Geluidsdrukniveau L_pA	78,1 dB(A)
Geluidsvermogensniveau L_wA	89,1 dB(A)
Trillingsemissiewaarde a_h	11,65 m/s²
Schakelaar	Aan/uit
Stofafzuigsysteem	Geïntegreerde stofopvang
Bevestiging schuurpapier	Klittenband
Gehoorbescherming	Aanbevolen (draag een gehoorbeschermer)
Ademhalingsbescherming	Stofmasker aanbevolen
Oogbescherming	Veiligheidsbril aanbevolen
Onderhoud en reiniging	Regelmatig reinigen, droog en vorstvrij opslaan
Slijtdelen	Schuurzool, koolborstels, schuurpapier
Garantie	24 maanden

Veelgestelde vragen - TEOS 1320 EINHELL

Hoe vervang ik het schuurpapier?

Om het schuurpapier te vervangen, gebruik een papier van 150 x 150 x 100 mm met klittenband. Plaats het op de zwevende plaat en zorg dat de gaten overeenkomen (zie afbeelding 4 van de handleiding).

Hoe leeg ik de stofopvang?

Open de stofopvang zoals aangegeven in afbeelding 3 en tik er voorzichtig op om hem te legen. De opvang wordt bevestigd op de stofafzuigaansluiting.

Wat is de netspanning?

De netspanning is 230 V ~ 50 Hz. Zorg ervoor dat de gegevens op het typeplaatje overeenkomen met uw net voordat u het apparaat aansluit.

Welke bescherming moet u dragen tijdens het gebruik?

Draag altijd een stofmasker, een veiligheidsbril en een gehoorbeschermer. Het wordt ook aanbevolen handschoenen te dragen om trillingen te verminderen.

Kan de schuurmachine op metaal worden gebruikt?

Ja, u kunt de schuurmachine op metaal gebruiken, maar gebruik een schuurpapier dat geschikt is voor metaal en volg de veiligheidsinstructies. Het is verboden te werken aan verf die lood bevat.

Hoe bewaar ik de schuurmachine?

Bewaar het apparaat op een donkere, droge, vorstvrije plaats, buiten bereik van kinderen. De optimale bewaartemperatuur ligt tussen 5 en 30 °C. Bewaar het bij voorkeur in de originele verpakking.

Welke accessoires zijn beschikbaar?

Hoogwaardige accessoires zijn verkrijgbaar op www.kwb.eu. U kunt ook schuurpapier met verschillende korrelgroottes vinden. De slijtdelen omvatten de schuurzool, koolborstels en schuurpapier.

Wat is de garantie?

De garantie is 24 maanden vanaf aankoopdatum, onder voorbehoud van de voorwaarden in het garantiebewijs. Het dekt fabricage- en materiaalfouten, maar niet normale slijtage of schade door oneigenlijk gebruik.

Wat te doen als de stroomkabel beschadigd is?

Als de stroomkabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn klantenservice of een vergelijkbaar gekwalificeerd persoon om elk risico op elektrische schokken te voorkomen.

Hoe verminder ik trillingen?

Om trillingen te verminderen, gebruik het apparaat in uitstekende staat, onderhoud het regelmatig, overbelast het niet, pas uw werkwijze aan en laat het indien nodig controleren. Draag handschoenen om trillingen te dempen.

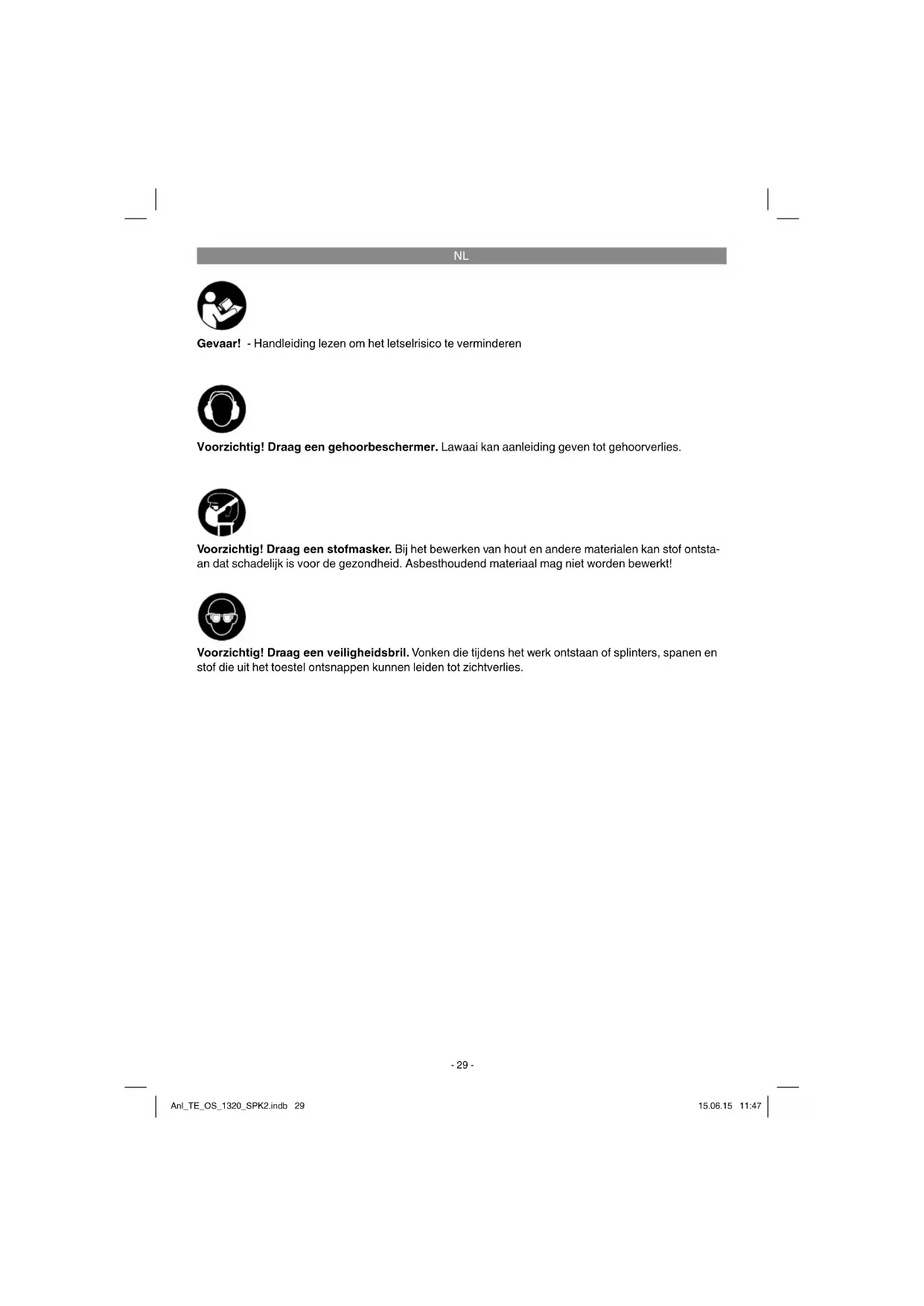

GEBRUIKSAANWIJZING TEOS 1320 EINHELL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veriligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstrumenties zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregen, gelieve dan deze handleiding / veiligheidsinstrumenties mee te geben. Wij zijn Niet aansprakelijk voor ongevallen of schade die te wijten�n aan Niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. AAN/UIT-schakelaar
2. Trilpaat
3. Handgreep
4. Stofopvangbox

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoer de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet

is.

• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaatinsk- en verstikkingsgevaar!

Multischuurmachine
Stofopvangbox
3x schuurpapier (120)
Originelehandleiding
Veiligheidsinstructies

De machine is geschikt voor het schuren van hout, ijzer, kunststof en soortgelijke materiaalen mits gebruikmaking van het overeenkomstige schuurpapier. De machine is Niet geschikt voor het natschuren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondingen van welke aan ook dan ook is de gebruiker/bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe- enkomstig hun bestemming Niet geconstruereeerd waaroor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

NL

Opgenomen vermogen: 130 watt

Schuurvlak: 150 x 150 x 100 mm

Afmetingen schuurpapier

(klithechtig): 150 x 150 x 100 mm

Beschermingklasse:

Gewicht: 0,95 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau LpA 78,1 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen Lw 89,1 dB (A)

Onzekerheid KWA 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 60745.

Trillingsemissiewaarde a_c = 11,65~m / s^2

Onzekerheid K = 1,5 m/s²

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werkken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.

Schakel het toestel uit als het Niet worden gebruikt.
Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gezavren kunnen zich voordoen in verband met de bouwwijze en uitvoer-ing van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gpaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder algijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

5.1 Montage van de stofopvangdoos (fi g. 2-3, pos. 4)

• De stofopvangdoos (4) worden op de stofzuiga-ansluiting (a) gestoken.
• De stofafzuing gebeurt rechtstreeks via het schuurpapier en de trilpaat (2) maar de stof-opvangdoos.
• Om de stofopvangdoos leeg te makep opent u de doos zoals Voorgesteld in fig. 3 en klopt u deze voorzichtiguit.

Voorzichtig!

Het gebruik van de stofopvangdoos of een stofzuiqinstallatie is om gezondheidsredenen beslintoodzakelijk.

NL

5.2 Vastmaken van het schuurpapier d.m.v. klithechting (fi g. 4)

• Gebruik enkel schuurpapier met de overeenkomstige afmetingen en passende perforatie!
• Breng het schuurpapier op de trilpaat (2) aan zoals getoond in fig. 4. Let wel dat de perforatie met de trilpaat overeenkomt.

6. Bediening

6.1 In-/uitschakelen (fig. 1, pos. 1)

Om het toestel in te schakelen brengt u de bedrijffsschakelaar (1) van stand Oaar 1.

6.2 Werken met de multischuurmachine:

Schuurzool met het hele oppervlak op het te schuren vlaikplaatsen.
Machine inschakelen en met matige druk op het te bewerken vlak kringvormige bewegingen of bewegingen in dwars- en langsrichting uitvoeren.
- Voor het grofschuren is een grove, voor het fijschuren een fijnere korrel aan te bevelen. Door schuurtests kan de gunstigste korrel worden bepaald.

Voorzichtig!

Het stof dat bij het werkken met het gereedschap vrijkomt kan schadelijk zijn voor de gezondheid:

draag waarom bij het schuren steeds een veiligheidsbril en een stofmasker.
Alle personen die met het gereedschap werken of de werkvloer betreden moeten een stofmasker dragen.
Op de werkvoer mag Niet worden gegeten, gedronken of geroekt.
- Loodbevattende verf mag nicht worden bewerkt!

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming staat u de koolbors-teis door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.3 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus

Artikelnummer van het apparaat
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Tip! Voor een goed werkresultaat beveelen wij hoogwaardig toeehoren van Kwbi aan! www.kwb.eu [e-mail]

NL

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstoffkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen nicht thus in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrie plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels, schuurplaat
Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit Nietaar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer.Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zichn neue apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wette like garantieclaims lijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verraning ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werden blootgesteld.

3. Van onsigearanteedijnuitgesloten:

• Schade aan het apparaat als gezolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gezolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuilijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclams na verloop van de garantiperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

• Gelieve om een garantieclaim geldend te makeh het defeche apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichu apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhulpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialaal en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

NL verkaart de volgende overeenstemming conform EU richtlinden en normen voor het product
