GEBRUIKSAANWIJZING ADP 301 IX WHIRLPOOL

Nederlands Gebruiksaanwijzing AFWASAUTOMAAT - Inhoud Gebruiksaanwijzingen, 1Belangrijke Veiligheidsinstructies, 7-8-9Service, 13 Productkaart, 15Installatie, 50-51Beschrijving van het apparaat, 52Onthardingszout en glansmiddel, 53Het laden van de rekken, 54-55Vaatwasmiddel en gebruik van de afwasautomaat, 56Programma’s, 57Speciale programma's en opties, 58Onderhoud en verzorging, 59Storingen en oplossingen, 602 LEGENDA SIMBOLI/LEGEND OF SYMBOLS/ LÉGENDE DES SYMBOLES/LEGENDA

VEILIGHEIDSINSTRUCTIES Lees deze instructies zorgvuldig door voor u het apparaat gebruikt. Ze bevatten belangrijke informatie betreffende een veilige installatie, veilig gebruik en onderhoud. Bewaar deze handleiding op een veilige plek voor toekomstige raadpleging. Indien u het apparaat verkoopt, weggeeft of verplaatst, dient u de handleiding bij het apparaat te bewaren. Haal het apparaat uit de verpakking en controleer of het niet tijdens het transport is beschadigd. Indien het beschadigd is dient u contact op te nemen met de verkoper. Begin het installatieproces onder geen beding. U dient de volgende voorzorgsmaatregelen te handhaven wanneer u uw vaatwasser gebruikt:

• Het apparaat dient te worden gebruikt om huishoudelijke vaat in te wassen, in navolging van de instructies in deze handleiding.

• Dit apparaat mag door kinderen van 8 jaar en ouder en personen met een beperkt fysiek, sensorisch, of mentaal vermogen of mensen die geen ervaring of kennis bezitten alleen worden bediend mits zij onder supervisie staan of instructies ontvangen van iemand die weet hoe het apparaat op een veilige manier moet worden gebruikt en begrijpt wat de betreffende gevaren zouden kunnen zijn. Kinderen mogen niet met het apparaat spelen.

• Kinderen zonder supervisie mogen het apparaat niet reinigen of onderhoud uitvoeren.

• Het apparaat mag niet buitenshuis worden geïnstalleerd, zelfs niet in overdekte toestand. Het is bijzonder gevaarlijk het apparaat bloot te laten staan aan regen en storm.

• Bewaar geen ontvlambaar materiaal dichtbij het apparaat.

• Het water in het apparaat is niet drinkbaar.

• Gebruik geen oplosmiddelen in het apparaat: ontploffingsgevaar!

• U mag de deur nooit open laten staan, aangezien u eroverheen zou kunnen struikelen.

• Plaats geen voorwerpen op de open deur en ga er niet op staan of zitten. Het apparaat zou voorover kunnen vallen.

• Het open apparaat kan alleen het gewicht dragen van het gevulde rek, als dit wordt uitgetrokken.

• Aan het einde van elke cyclus, voor u het apparaat reinigt, en als u onderhoud uitvoert, moet u de waterkraan dichtdraaien en de stekker uit het stopcontact halen. Schakel los van de elektriciteit indien het apparaat niet goed functioneert.

• Reparaties en technische wijzigingen mogen uitsluitend worden uitgevoerd door een gekwalificeerde technicus.

• Als u het apparaat loskoppelt van de elektriciteit dient u dit altijd te doen door de stekker uit het stopcontact te halen. Trek niet aan de kabel.

• Om gevaar voor snijwonden te voorkomen dient u speciale handschoenen te gebruiken tijdens het monteren van het apparaat.

• Tijdens het gebruik dient de toegang tot de wand aan de achterzijde zoveel mogelijk worden beperkt, bijvoorbeeld door het8 apparaat tegen de muur of een meubelstuk aan te duwen.

• Houd kinderen ver van verpakkingsmaterialen verwijderd. Verpakkingsmateriaal mag niet als speelgoed worden gebruikt.

• Kinderen mogen niet met het apparaat spelen.

• Bewaar vaatwasmiddel, glansspoelmiddel en onthardingszout buiten bereik van kinderen.

• Dit apparaat is alleen geschikt voor huishoudelijk gebruik.

• Dit apparaat mag niet worden gebruikt totdat het installatieproces is voltooid. AARDINGSINSTRUCTIES

• Dit apparaat moet worden geaard. In het geval van een verkeerde werking of defect, zal de aarding het risico van een elektrische schok beperken, door te zorgen voor een weg van de minste weerstand van de elektrische stroom. Dit apparaat beschikt over een kabel waarin een geleider zit voor de aarding van het apparaat en een geaarde stekker.

• De stekker moet in een geschikt stopcontact worden gestoken, dat is geïnstalleerd en geaard volgens alle locale normen en wetgevingen.

• U mag geen verlengsnoeren, verloopstekkers of adapters gebruiken om het apparaat op de elektriciteit aan te sluiten.

• Een verkeerde aansluiting van de geleider van het aardingssysteem kan een elektrische schok als gevolg hebben.

• Controleer via een gekwalificeerde elektricien of de technische dienst als u twijfels heeft over de aarding van het apparaat. Breng geen wijzigingen aan op de bijgeleverde stekker indien deze niet geschikt is voor uw stopcontact. Laat een gekwalificeerde elektricien een geschikt stopcontact installeren. JUIST GEBRUIK

• Er moet na de installatie een toegang worden verzekerd tot de uitschakeling van het apparaat (hoofdstekker).

• Bij het laden van te wassen vaat:

1 - Plaats scherpe voorwerpen zo dat ze de

deurafdichting niet kunnen beschadigen.

2 - WAARSCHUWING: Messen en ander

werkgerei met een scherpe punt moeten in de bestekkorf worden geplaatst met de punten/bladen naar beneden toe of in een horizontale stand met de scherpe zijde naar de achterzijde van het apparaat toe gericht.

• Gebruik alleen vaatwasmiddelen en glansspoelmiddelen geschikt voor een automatische vaatwasser.

• WAARSCHUWING: Enkele vaatwasmiddelen zijn erg alkalisch. Ze kunnen bijzonder gevaarlijk zijn als ze worden doorgeslikt. Vermijd contact met huid en ogen en houd kinderen weg van de vaatwasser als de deur open is. Controleer of het vaatwasmiddelbakje leeg is na de wascyclus.

• Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of door de servicedienst, of een vergelijkbare gekwalificeerde technicus, zodat gevaarlijke situaties worden voorkomen.

• Tijdens de installatie moet de stroomtoevoer niet gevaarlijk of uitzonderlijk gebogen of afgeplat zijn. Knoei niet met de bedieningsknoppen.

• Om het verpakkingsmateriaal te verwijderen moet u de locale normen opvolgen, zodat verpakkingen kunnen worden hergebruikt.

• Gebruik de vaatwasser alleen voor zijn bedoelde functie.

• Het apparaat moet worden aangesloten op het waternet via een nieuwe slangenset. Oude slangensets dienen niet te worden hergebruikt.

• Het maximum aantal couverts staat aangegeven op het productblad. MILIEUBESCHERMING

• Dit apparaat is vervaardigd uit materiaal dat kan worden hergebruikt. Afvalverwijdering moet plaatsvinden volgens de normen van de locale gemeentereinigingsdienst. Voor u het apparaat weggooit dient u de voedingskabel af te snijden zodat het apparaat niet kan worden hergebruikt.

• Voor meer gedetailleerde informatie betreffende verwijderen en hergebruiken van dit apparaat dient u uw locale reinigingsdienst te contacteren die zich bezig houdt met de gescheiden afvalverzameling, of de winkel waar u het apparaat gekocht heeft.

VERWIJDEREN VAN DE VERPAKKING

• De verpakking kan 100% worden hergebruikt, zoals aangegeven door het recycling symbool. De verschillende delen van de verpakking mogen niet in de omgeving worden gegooid, maar moeten worden verwijderd volgens de normen van de locale reinigingsdienst.

• De Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA) zegt dat9 huishoudapparaten niet met het normale huisvuil mogen worden meegegeven. Kapotte apparaten moeten apart worden opgehaald zodat de kosten voor hergebruik en recyclen van de materialen ervan kunnen worden geoptimaliseerd, terwijl tegelijkertijd schade aan atmosfeer en volksgezondheid worden voorkomen. Het symbool van de prullenbak met een kruis erdoorheen dat op alle apparaten terug te vinden is herinnert de eigenaren ervan dat de apparaten gescheiden dienen te worden ingezameld. Veer verdere informatie betreffende het juiste verwijderen van huishoudelijke apparatuur kunnen eigenaren de betreffende reinigingsdienst contacteren of de lokale verkoper van huishoudelijke apparatuur.

Service Voordat u de Servicedienst inschakelt:

• Dient u te controleren of u de storing zelf kunt oplossen (zie Storingen en Oplossingen).• Start het programma opnieuw om te controleren of het probleem is opgelost.• Als dit niet het geval is dient u de erkende Technische Servicedienst in te schakelen.Wendt u nooit tot niet erkende technici. U dient door te geven:
• het type storing;• het model van het apparaat (Mod.);• het serienummer (S/N).Deze informatie bevindt zich op het typeplaatje op het apparaat (zie Beschrijving van het apparaat).

Energie-efciëntieklasse op een schaal van A+++ (laag gebruik) tot D (hoog gebruik)

Jaarlijks energieverbruik in kWh (2)

Energieverbruik van de standaard wascyclus in kWh

Energieverbruik in de aan-modus in W

Jaarlijks waterverbruik in liters (3)

Droogeffectiviteit op een schaal van G (minimale effectiviteit) tot A (maximale effectiviteit).

Tijdsduur van het standaardprogramma in minuten

Tijdsduur van de aan-modus in minuten

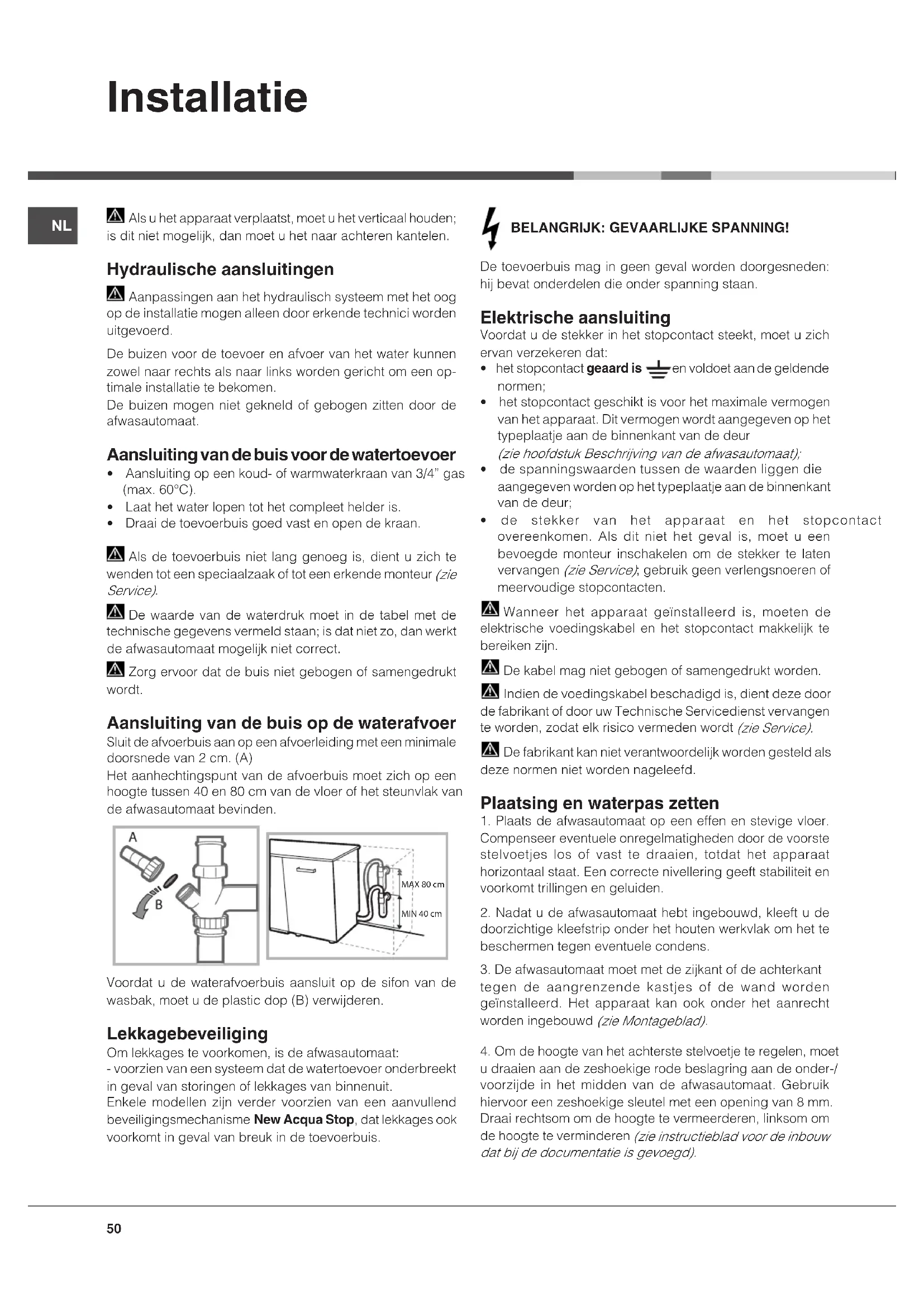

MIN 40 cmMAX 80 cmAls u het apparaat verplaatst, moet u het verticaal houden; is dit niet mogelijk, dan moet u het naar achteren kantelen. Hydraulische aansluitingen Aanpassingen aan het hydraulisch systeem met het oog op de installatie mogen alleen door erkende technici worden uitgevoerd.De buizen voor de toevoer en afvoer van het water kunnen zowel naar rechts als naar links worden gericht om een op-timale installatie te bekomen. De buizen mogen niet gekneld of gebogen zitten door de afwasautomaat. Aansluiting van de buis voor de watertoevoer

• Aansluitingopeenkoud-ofwarmwaterkraanvan3/4”gas(max. 60°C).• Laathetwaterlopentothetcompleethelderis.• Draaidetoevoerbuisgoedvastenopendekraan.Als de toevoerbuis niet lang genoeg is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (zie Service)

De waarde van de waterdruk moet in de tabel met de technische gegevens vermeld staan; is dat niet zo, dan werkt de afwasautomaat mogelijk niet correct.Zorg ervoor dat de buis niet gebogen of samengedrukt wordt. Aansluiting van de buis op de waterafvoer Sluit de afvoerbuis aan op een afvoerleiding met een minimale doorsnede van 2 cm. (A)Het aanhechtingspunt van de afvoerbuis moet zich op een hoogtetussen40en80cmvandevloerofhetsteunvlakvande afwasautomaat bevinden.Voordat u de waterafvoerbuis aansluit op de sifon van de wasbak, moet u de plastic dop (B) verwijderen. Lekkagebeveiliging Om lekkages te voorkomen, is de afwasautomaat:- voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit.Enkele modellen zijn verder voorzien van een aanvullend beveiligingsmechanisme New Acqua Stop, dat lekkages ook voorkomt in geval van breuk in de toevoerbuis. BELANGRIJK: GEVAARLIJKE SPANNING! De toevoerbuis mag in geen geval worden doorgesneden: hij bevat onderdelen die onder spanning staan. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat:

• hetstopcontactgeaard is en voldoet aan de geldende normen;• hetstopcontactgeschiktisvoorhetmaximalevermogenvan het apparaat. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur (zie hoofdstuk Beschrijving van de afwasautomaat);
• despanningswaardentussendewaardenliggendieaangegeven worden op het typeplaatje aan de binnenkant van de deur;• de stekker van het apparaat en het stopcontactovereenkomen. Als dit niet het geval is, moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (zie Service) ; gebruik geen verlengsnoeren of meervoudige stopcontacten.Wanneer het apparaat geïnstalleerd is, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn.De kabel mag niet gebogen of samengedrukt worden.Indien de voedingskabel beschadigd is, dient deze door de fabrikant of door uw Technische Servicedienst vervangen te worden, zodat elk risico vermeden wordt (zie Service). De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd. Plaatsing en waterpas zetten 1. Plaats de afwasautomaat op een effen en stevige vloer. Compenseer eventuele onregelmatigheden door de voorste stelvoetjes los of vast te draaien, totdat het apparaat horizontaal staat. Een correcte nivellering geeft stabiliteit en voorkomt trillingen en geluiden.2. Nadat u de afwasautomaat hebt ingebouwd, kleeft u de doorzichtige kleefstrip onder het houten werkvlak om het te beschermen tegen eventuele condens.3.Deafwasautomaatmoetmetdezijkantofdeachterkanttegen de aangrenzende kastjes of de wand worden geïnstalleerd. Het apparaat kan ook onder het aanrecht worden ingebouwd (zie Montageblad)

4.Omdehoogtevanhetachterstestelvoetjeteregelen,moetudraaienaandezeshoekigerodebeslagringaandeonder-/voorzijde in het midden van de afwasautomaat. Gebruik hiervooreenzeshoekigesleutelmeteenopeningvan8mm.Draai rechtsom om de hoogte te vermeerderen, linksom om de hoogte te verminderen (zie instructieblad voor de inbouw dat bij de documentatie is gevoegd). Installatie51

Aanwijzingen voor de eerste afwascyclus Na de installatie moet u de beschermelementen op de rekken verwijderen, evenals de elastieken op het bovenrek (waar aanwezig). Instellingen waterontharder Voordat u met de eerste wasbeurt begint, moet u het waterhardheidsniveau van de waterleiding instellen (zie hoofdstuk Glansmiddel en onthardingszout). Vul het reservoir van de waterontharder de eerste keer met water, daarna met ongeveer 1 kg zout; het is normaal dat er water uitstroomt. Laatonmiddellijkdaarnaeeneerstewascyclusdraaien. Gebruik uitsluitend zout dat speciaal voor afwasautomaten bestemd is. Na het vullen gaat het controlelampje ZOUT TOEVOEGEN uit. Als u geen onthardingszout toevoegt, kunnen de waterontharder en het verwarmingselement schade oplopen. Technische gegevens Afmetingen breedte cm 45 hoogte cm 85 diepte cm 60 Capaciteit 10 bordensets Waterdruk toevoer 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 psi – 145 psi Netspanning Zie typeplaatje Totaal opnemingsvermogen Zie typeplaatje Zekering Zie typeplaatje Deze afwasautomaat voldoet aan de volgende EU richtlijnen: -93/68/EEC (CE Marking) -2006/95/EC (Low Voltage) -2004/108/EC (Electromagnetic Compatibility) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -2010/30/EC (Energy Labelling) -2011/65/EC (RoHS) -2012/19/EC Het apparaat beschikt over een aantal geluidssignalen/ tonen die waarschuwen dat de betreffende functie van start is gegaan: inschakeling, einde cyclus, etc. De symbolen/controlelampjes/leds op het bedieningspaneel/display kunnen van kleur veranderen, knipperen of vast aanstaan. Het display toont nuttige informatie betreffende het type ingestelde cyclus, de was- of droogfase, de resterende tijd, de temperatuur, enz... enz…52

Beschrijving van het apparaat Aanzichttekening Bedieningspaneel

2. Bovenste sproeiarm

4. Regelen hoogte rek

6. Onderste sproeiarm

10. Bakjes voor afwasmiddel en glansmiddelreservoir

toets en controlelampje On-Off/Resettoets en controlelampje Selecteren Programmatoets en controlelampje Optie Uitgestelde Starttoets en controlelampje Optie Halve Lading/KinderbeveiligingIndicatielampje Eco programmaKinderbeveiliging Display toets en controlelampje Optie Sani Rinse/ Tabcontrolelampje Zout Bijvullencontrolelampje Glansmiddel Bijvullenled Programmanummer en Resterende ProgrammatijdControlelampje Multifunctie tabletten(Tab)Controlelampje Kraan dichttoets en controlelampje Start/Pauze/ Afpompen53

Gebruik uitsluitend producten die speciaal voor afwasautomaten bestemd zijn. Gebruik geen keuken- of industrieel zout. (Volg de aanwijzingen op de verpakking) Als u een multifunctieproduct gebruikt, raden we toch aan onthardingszout toe te voegen, vooral als het water hard of zeer hard is. (Volg de aanwijzingen op de verpakking) Als u geen zout of glansmiddel toevoegt, is het normaal dat de controlelampjes ZOUT TOEVOEGEN en GLANSMIDDEL TOEVOEGEN aanblijven. Het onthardingszout toevoegen Doorditzouttegebruiken,vermijdtudaterzichKALKvormtopdevaat en op de functionele componenten van de afwasautomaat. •Hetisbelangrijkdathetzoutreservoirnooitleegis.•Hetisbelangrijkomdewaterhardheidintestellen.Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (zie Beschrijving) en moet worden gevuld:•alsophetbedieningspaneel het controlelampje ZOUTTOEVOEGEN aangaat;•zieduurintabelWaterhardheid.1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in.2. Alleen voor het eerste gebruik: vul het reservoir tot aan de rand met water.3.Plaats de trechter op de opening(zie afbeelding) en vul het zoutreservoir tot aan de rand met zout (ongeveer 1 kg); het is normaal dat er wat water overloopt.4.Verwijderdetrechterenreinigeventuelezoutresten op de opening; spoel de dop onder lopend water af voor u hem weer opschroeft.We raden u aan bovenstaande handeling elke keer uit te voeren als u onthardingszout bijvult. Schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de waterontharder zou onherstelbaar kunnen worden beschadigd).Wanneer het noodzakelijk is om zout bij te vullen, raden we aan dit te doen voordat u een nieuwe wascyclus start. Instellen waterhardheid Voor een perfecte werking van de waterontharder moet deze ingesteld worden in functie van de waterhardheid van de woning. Deze gegevens kunt u bij uw plaatselijk waterbedrijf opvragen. De ingestelde waarde komt overeen met een gemiddelde hardheid. •SchakeldevaatwasserinmetdetoetsON/OFF. •SchakeldevaatwasseruitmetdetoetsON/OFF.

• HouddetoetsSTART/PAUZE 5 seconden lang ingedrukt, tot u een pieptoon hoort.•SchakeldevaatwasserinmetdetoetsON/OFF.•Hetdisplaytoonthetcijfervanhethuidigeniveau van dewaterhardheid en het controlelampje van het zout.•DrukopdetoetsP om het gewenste niveau van de waterhardheid te selecteren (zie tabel waterhardheid).•SchakeldevaatwasseruitmetdetoetsON/OFF.•Instellingvoltooid! Onthardingszout en glansmiddel (°dH = waterhardheid in Duitse graden - °fH = waterhardheid in Fransegraden-mmol/l=millimol/liter) Het glansmiddel toevoegen Het glansspoelmiddel bevordert het DROGEN van de vaat. Het glansspoelmiddelreservoir moet worden gevuld:• als op het bedieningspaneel/display het controlelampjeGLANSSPOELMIDDELTOEVOEGEN aangaat• wanneer het controlevenstertje op het deksel van het reservoir “E” van donker overgaat naar doorzichtig.1. Open het reservoir door de dop “G” tegen de klok in te draaien.2. Giet het glansspoelmiddel in het reservoir, zonder te morsen. Als u wel morst, moet u het product gelijk met een droge doek verwijderen.3.Schroefdedopweeropzijnplaats.Giet het glansspoelmiddel NOOIT direct in de vaatwasser. Het regelen van de dosis glansspoelmiddel Als u niet tevreden bent over de droogresultaat, kunt u de dosis glansspoelmiddel regelen. Draai aan de regelschijf “F”. U kuntmaximaal4niveausinstellen,aandehandvanhetmodelvaatwasser. De reeds ingestelde waarde komt overeen met een gemiddeld niveau.
• Alsuopdevaat blauwachtige strepen aantreft, moet u een lagere stand instellen (1-2).• Alsuopdevaatwaterdruppelsofkalkaanslagaantreft,moetueenhogerestandinstellen(3-4).Tabel WaterhardheidGemiddelde duurzoutreservoir met 1 wascyclus per dagniveau°dH °fH mmol/l maanden1 0 - 6 0 - 10 0 - 1 7 maanden 2 6 - 11 11 - 20 1,1 - 2 5 maanden 3 12 - 17 21 - 30 2,1 - 3 3 maanden 4 17 - 34 31 - 60 3,1 - 6 2 maanden 5 34 - 50 61 - 90 6,1 - 9 2/3 weken Van 0°f tot 10°f raden wij u aan geen onthardingszout te gebruiken. Als u 5 instelt, kan de duur iets langer zijn.54

Advies Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen en glazen en bekers legen. Het is niet noodzakelijk de vaat met water af te spoelen voor u hem in de vaatwasser laadt.Plaats de vaat dusdanig zodat hij stevig vaststaat en niet om kan vallen. Pannen, bakken en glazen moeten met de opening naar onder worden geplaatst en holle of bolle elementen moeten schuin worden geplaatst zodat het water alle oppervlakken kan bereiken en daarna vrijuit kan wegspoelen.Zorg er voor dat deksels, handvatten, koekenpannen en schalen het draaien van de sproeiarmen niet beletten. Plaats kleine voorwerpen in de bestekkorf.Plastic voorwerpen en pannen met antiaanbaklaag houden waterdruppels langer vast. Hun droogtegraad zal lager zijn dan die van voorwerpen van aardewerk of staal.Lichtevoorwerpen(zoalsplasticbakken)moetenbijvoorkeurophet bovenrek worden geplaatst, en zodanig dat zij niet kunnen bewegen.Nadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien. Onderrek In het onderrek kunt u pannen, deksels, borden, slakommen, bestek, etc. plaatsen. Grote borden en deksels moeten bij voorkeur aan de zijkant van het rek worden geplaatst.Het is aan te raden zeer vuile vaat in het onderrek te plaatsen, aangezien in dit deel van de vaatwasser de kracht van de waterstroom groter is waardoor de wasprestaties verbeteren. Bestekkorf De bestekkorf is voorzien van roosters aan de bovenkant waarmee u het bestek beter kunt neerzetten. De korf mag alleen aan de voorzijde van het onderrek worden geplaatst. Bovenrek Laadlichteenbreekbarevaatzoalsglazen,kopjes,bordjes,lageslakommen, in het bovenrek. Opklaprekjes met verschillende standen De opklaprekjes aan de zijkant kunnen op drie verschillende hoogten worden gezet om de plaatsing van de vaat in het rek te optimaliseren.Wijnglazen kunnen op een stabiele wijze op de opklaprekjes worden geplaatst door de voet van het glas in de speciale gaten te steken. Voor een optimaal droogresultaat dient u de opklaprekjes zo schuin mogelijk te positioneren. Om de inclinatie te wijzigen, tilt u het rekje op, u verschuift het een beetje en positioneert het naar wens. Het laden van de rekken55

• Houtenbestekofvaat.• Breekbare,versierdeglazen,metdehandvervaardigdvaatwerk en antiek vaatwerk. Deze decoraties zijn niet vaatwasserbestendig.• Dedeleninsynthetischmateriaalzijnniethittebestendig.• Vaatwerkvankoperoftin.• Vaatwerkdatvuilismetas,was,smeerolieofinkt.De decoraties op glas en aluminium en zilveren delen kunnen tijdens het wassen verkleuren of witter worden. Ook enkele soorten glas (bv. kristallen voorwerpen) kunnen na vele wasbeurten mat worden. Schade aan glas en vaatwerk Oorzaken:
• Typeglasenproceduresvoorhetmakenvanglas.• Chemischesamenstellingvanhetwasmiddel.• Watertemperatuurvanhetspoelprogramma. Advies:
• Gebruikalleenglazenenporseleinwaarvandoordeproducentwordt gegarandeerd dat het vaatwasserbestendig is.• Gebruikalleenwasmiddeldatgeschiktisvoorbreekbaarvaatwerk.• Verwijder glazen en bestek z.s.m. na het einde van hetprogramma uit de vaatwasser. Het regelen van de hoogte van het bovenrek Het bovenrek kan in hoogte worden aangepast: in de hoge stand als men in het onderrek volumineuze vaat wil plaatsen, in lage stand om te kunnen profiteren van meer plek boven de opklaprekjes en het bovenrek in het algemeen. Om de vaat beter te kunnen verdelen, kunt u het bovenrek hoger of lager zetten. We raden u ten sterkste aan om nooit het rek in hoogte te verstellen als het geladen is. Verplaats het rek NOOIT aan een enkele kant. Als het rek beschikt over een Lift-Up* (zie afbeelding) , tilt u het rek op door het aan de zijkanten vast te houden. Til hem dan naar boven op. Om naar de lagere stand terug te keren, drukt u op de handels (A) aan de zijkanten van het rek en helpt u het rek weer naar beneden te gaan.56

Vaatwasmiddel en gebruik van de afwasautomaat Het vaatwasmiddel toevoegen Een goed wasresultaat hangt ook af van een correcte dosering van het vaatwasmiddel. Teveel wasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu.De dosering kan worden aangepast volgens de hoeveelheid vuil.Normaal gebruikt men voor een gemiddeld vuile was 25 gr. (poeder) of 25 ml (vloeibaar). Als u wastabletten gebruikt, is één voldoende.Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken. Voor een juist wasresultaat dient u de instructies te volgen die op de verpakking van het vaatwasmiddel staan.Bij verdere vragen raden wij u aan de fabrikanten van vaatwasmiddel te contacteren.Open het bakje van het vaatwasmiddel m.b.v. de knop D; doseer het vaatwasmiddel m.b.v. de programmatabel:•poeder of vloeibaar: bakjes A (vaatwasmiddel voor hoofdwas) en B (vaatwasmiddel voor voorwas) •tabs:alshetprogrammaer1vereist doet u hem in het bakje A en sluit u het deksel C; als het programma er 2 vereist, plaats u de tweede tab op de bodem van de kuip.Verwijder de wasmiddelresten van de rand van het bakje en sluit het deksel C met een klik. Het wasmiddelbakje gaat automatisch op het juiste moment open, aan de hand van het type programma.Als u gecombineerde vaatwasmiddelen gebruikt, raden we u aan de functie TAB te gebruiken, waarmee u het afwasprogramma juist afstemt. Zo zult u altijd het beste was- en droogresultaat bereiken. Gebruik alleen een specifiek vaatwasmiddel.GEBRUIK NOOIT vaatwasmiddel voor handmatig afwassen.Bij overmatig gebruik van vaatwasmiddel kunnen aan het einde van de wascyclus schuimresten achterblijven. De beste was- en droogprestaties bereikt u alleen een combinatie van vaatwasmiddel, vloeibaar glansmiddel en onthardingszout te gebruiken.We raden aan vaatwasmiddelen zonder fosfaten of chloor te gebruiken, omdat deze geschikter zijn voor het behoud van het milieu. Start de vaatwasser 1. Druk op de ON-OFF toets.2. Open de deur en doseer het vaatwasmiddel (zie vaatwasmiddel).3.Laadderekkenin(zie De rekken laden) en sluit de deur.4.Selecteerhetprogrammaaandehandvanhetsoortvaatenhettype vuil (zie de programmatabel) door op de toets P te drukken.5. Selecteer de wasopties.(zie Speciale programma's en Opties) 6. StartmetdetoetsStart/Pauze.7. Het einde van de cyclus wordt aangegeven door enkele geluidssignalen en verschijnt op het display de tekst END. Schakel het apparaat uit met de ON-OFF toets.8.Wachtenkeleminutenvoordatudevaateruithaalt,omtevoorkomendatuzichverbrandt.Laaddevaatuit,beginnendmet het onderrek.Om het energieverbruik te verminderen gaat de automaat, wanneer hij voor langere tijd NIET gebruikt wordt, automatisch uit. Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken. Een programma veranderen dat bezig is Als er een fout is gemaakt bij het kiezen van het programma, kan het programma worden veranderd op voorwaarde dat het pas netbegonnen is.Doorde ON/OFF-knopingedrukt tehoudenwordt de machine uitgeschakeld. Schakel de machine weer in metdeON/OFF-knopenkieseennieuwvaatwasprogrammaeneventueel gewenste opties; start het programma door op de knop START/PAUSEtedrukken. Meer vaat plaatsen Open de deur zonder machine uit te schakelen, zorg dat u niet geraakt wordt door de ontsnappende stoom en zet de vaat indevaatwasser.Sluit de deur en druk op de knop START/PAUSE. Het programma wordt hervat vanaf het punt waarop het onderbroken is. Onopzettelijke onderbrekingen Als de deur geopend wordt tijdens het vaatwasprogramma of als de stroom uitvalt, stopt het programma. Nadat de deur weer is geslotenofdestroomtoevoerishersteld,druktuopdeSTART/PAUSE-knop om het programma te hervatten vanaf het punt waarop het onderbroken werd.57

Programma’s Degegevensvandeprogramma’szijngemeteninlaboratoriumomstandighedenvolgensdeEuropesevormEN50242. Aan de hand van de verschillende gebruiksmogelijkheden kunnen de duur en de programmagegevens verschillen. Aanwijzingen voor het kiezen van het programma en de dosering van het vaatwasmiddel

1. Normaal vuile vaat. Standaard programma, het efficiëntst v.w.b. de combinatie van energie- en waterverbruik.

4gr/ml**+21gr/ml–1Tab (**Hoeveelheidvaatwasmiddelvoorvoorwas) 2. Aanbevolen programma voor zeer vuile vaat, in het bijzonder geschikt voor pannen en koekenpannen (niet te gebruiken voor breekbare vaat). 25gr/ml–1Tab

3. Normaal vuile vaat en pannen.4gr/ml**+21gr/ml–1Tab

4. Cyclus voor breekbare vaat die gevoelig is voor hoge temperaturen, bv. glazen en kopjes. 25gr/ml–1Tab

5. Snelle cyclus die kan worden gebruikt voor niet zo vuile borden, zonder aangebakken voedsel. (ideaal voor 2 couverts)

6. Voor vaat die later zal worden gewassen.Geen vaatwasmiddel

Verbruik in standby: Verbruik in left-on modus: 5 W - verbruik in off modus: 0,5 W. ProgrammaProgramma’s met droogfunctieOptiesDuur van het programma u:minWaterverbruik (l/cyclus)Energieverbruik (kWh/cyclus)

Uitgestelde Start - Halve Lading - Tab 02:00 13,5 1,15

Uitgestelde Start - Halve Lading - Tabs01:40 10 0,95

N.B.: de beste prestaties van de programma's "Snel" worden bereikt als u het aantal aangegeven couverts niet overschrijdt.Voor een zuiniger verbruik de afwasmachine volgeladen laten draaien.Aanwijzing voor de Proeflaboratoria: voor gedetailleerde informatie over de omstandigheden van de EN-vergelijkingsproef kunt u contact opnemen met: contact@whirlpool.com Speciale programma's en opties Optie Halve lading Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en vaatwasmiddel besparen. Selecteer hetprogrammadooropdetoetsHALVELADINGtedrukken.Het betreffende controlelampje gaat aan. DoornogmaalsopdetoetsHALVELADINGtedrukkenwordtde optie uitgeschakeld.Denk eraan de hoeveelheid wasmiddel te halveren. Afpompen Om het actieve programma te stoppen en te annuleren kan de afpompfunctie worden gebruikt.DoordeknopSTART/PAUSElangintedrukkenwordtdefunctieAFPOMPEN ingeschakeld. Het actieve programma wordt gestopt en het water wordt uit de vaatwasser gepompt. Kinderbeveiliging Door de knop HALVE LADING lang in te drukken wordtdefunctieVEILIGHEIDSSLOTingeschakeld.DefunctieVEILIGHEIDSSLOTblokkeerthetbedieningspaneel. Druk deknopopnieuwlanginomdeVEILIGHEIDSSLOTuitteschakelen. Optie Sani Rinse (Hygiënespoeling) Met deze optie kunnen hogere temperaturen worden gebruikt. Nadat u het programma heeft geselecteerd, drukt u op de toets Sani Rinse, het controlelampje gaat dan branden. Om de selectie te annuleren drukt u nogmaals op dezelfde toets. Ideaal voor het wassen van hittebestendige vaat en babyflesjes. Belangrijk: het vaatwerk en de borden kunnen aan het eind van het programma zeer heet zijn.Bij de optie Sani Rinse duurt het programma iets langer. Optie Multifunctie-tabletten (Tab) Door de knop Sani Rinse rinse lang in te drukken wordt de functie TAB ingeschakeld. Met deze optie krijgt u de beste was- en droogresultaten. Druk de knop opnieuw lang in om de TAB uit te schakelen.Bij de optie “Multifunctie Tabletten” duurt het programma iets langer. Afwasopties De OPTIES kunnen alleen worden ingesteld, gewijzigd of gewist nadat u het afwasprogramma heeft gekozen en vóór u op de Start/Pauze-toets drukt.Alleen de opties die compatibel zijn met het type geselecteerde programma kunnen worden geselecteerd. Als een optie niet compatibel is met het geselecteerde programma (zie programmatabel) zaldebetreffendeled3maalsnelknipperen.Als u een optie kiest die niet compatibel is met een eerder ingesteldeoptie,danzaldeze3maalknipperenendanuitgaan,terwijl de laatst gekozen instelling aan zal blijven staan.Om een verkeerd geselecteerde optie te annuleren, drukt u nogmaals op de betreffende toets. Uitgestelde start Optie De start van het programma kan worden uitgesteld voor een periode tussen 0:30 en 24 uur.1. Selecteer het programma en eventuele gewenste opties. Druk(meerderekeren)opdeUITSTEL-toetsomdestartvanhetprogrammauittestellen.Instelbaarvan0:30tot24uur.Bij elke druk op de toets wordt de uitgestelde start vooru-itgezetmet:0:30indiendeselectiekorterisdan4uur,1:00indiendeselectiekorterisdan12uur,4uuralsdeselectielangerisdan12uur.Als24uurbereiktisendetoetswordtingedrukt, wordt de uitgestelde start uitgeschakeld.2.DrukopdetoetsSTART/PAUZE;:detimerbegintmetaf-tellen;3.Wanneerdezetijdverstrekeniswordthetcontrolelampjeuitgeschakeld en begint het programma automatisch.AlsophetmomentvanhetaftellendeSTART/PAUZE-toetsopnieuwwordtingedruktwordtdeUITSTEL-optiegewistenwordt het geselecteerde programma automatisch gestart. Het is niet mogelijk de Uitgestelde Start in te stellen als de cyclus reeds is begonnen.59

Onderhoud en verzorging Water en elektrische stroom afsluiten

• Sluitnaelkeafwasbeurtdewaterkraanafomlekkagete voorkomen.

• Haaldestekkeruithetstopcontacttijdensreinigingen onderhoud. Reinigen van de afwasautomaat

• Debuitenkantenhetbedieningspaneelkunnenworden gereinigd met een natte, niet schurende doek. Gebruik geen oplosmiddelen of schuurmiddelen.

• Devlekken aan debinnenkant vande afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn. Vermijden van vervelende luchtjes

• Laatdedeuraltijdopeenkieromhetophopenvanvocht te voorkomen.

• Reiniggeregelddeafdichtingenrondomdedeurende wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes. Reinigen van de sproeiarmen Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen: u doet er goed aan ze regelmatig te controleren en te reinigen met een niet-metalen borsteltje. De twee sproeiarmen kunnen beide uit elkaar worden gehaald. Om de bovenste sproeiarm uit elkaar te halen dient u de plastic dop linksom los te schroeven.De bovenste sproeiarm moet worden gemonteerd met de gaten naar boven gericht. De onderste sproeiarm haalt u uit elkaar door druk uit te oefenen op de lipjes aan de zijkant en door hem daarna naar boven te trekken. Reinigen van het watertoevoerfilter Als de waterleiding nieuw is of lange tijd niet gebruikt, laat dan voordat u de aansluiting tot stand brengt het water lopen totdat het helder is en vrij van vuildeeltjes. Als u dit niet doet loopt u het risico dat het punt waar het water binnenkomt verstopt raakt en uw afwasautomaat beschadigt. Reinig geregeld het watertoevoerfilter bij de kraan. - Doe de waterkraan dicht. - Schroef het uiteinde van de watertoevoerbuis los, verwijder het filter en reinig het voorzichtig onder stromend water. - Doe het filter op zijn plaats en schroef de buis vast. Reinigen van de filters De filtergroep wordt gevormd door drie filters die etensresten uit het waswater verwijderen en zorgen dat het weer schoon in het watercircuit terechtkomt: voor een optimaal resultaat moeten de filters regelmatig worden schoongemaakt. Reinig de filters regelmatig. De afwasautomaat mag niet zonder filters of met een los filter worden gebruikt.

• Controleer na enkelewasbeurten de filtergroep.Reinig hem indien noodzakelijk grondig onder stromend water met behulp van een niet-metalen borsteltje. Volg onderstaande aanwijzingen:

1. draai het cilindrische filter C linksom en trek hem naar

buiten (afb. 1). 2.Verwijder het glasfilter B door een lichte druk uit te oefenen op de lipjes aan de zijkant (Afb. 2); 3.Haal het roestvrijstalen bordfilter A van zijn plek (afb.3).

4. Controleer het afvoerputje en verwijder eventuele

etensresten. VERWIJDER NOOIT de bescherming van de waspomp (zwartelement)(afb.4). Na het reinigen van de filters dient u de filtergroep weer op zijn plaats te zetten. Dit is fundamenteel voor een goede werking van de afwasautomaat. Als u langere tijd geen gebruik maakt van de afwasautomaat

• Schakeldestroomuitensluitdewaterkraanaf.

Storingen: Mogelijke oorzaken / Oplossingen: De vaatwasser start niet of volgt de bedieningen niet op

• De waterkraan is niet opengedraaid.

• Schakel het apparaat uit door op de toets ON/OFF te drukken, schakel het na een minuut weer in en stel het programma opnieuw in.

• De stekker zit niet goed in het stopcontact of kies een ander stopcontact.

• De deur van de vaatwasser is niet goed dicht. De deur gaat niet dicht

• Controleer of de rekken helemaal in het apparaat zijn geduwd.

• Het slot zit niet goed vast. Druk stevig tegen de deur totdat u een klik hoort. De afwasautomaat pompt het water niet af.

• Het wasprogramma is nog niet beëindigd.

• De waterafvoerbuis zit gebogen (zie Installatie).

• De afvoer van de wasbak is verstopt.

• De lter is verstopt met etensresten.

• Controleer de hoogte van de afvoerbuis. De afwasautomaat maakt lawaai.

• De vaat stoot tegen elkaar of tegen de sproeiarmen. Positioneer de vaat correct en controleer of de sproeiarmen vrij kunnen draaien.

• Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of vaatwasmiddel dat niet geschikt is voor afwasautomaten. (zie Vaatwasmiddel en gebruik van de afwasautomaat). Was de vaat niet vooraf met de hand. Er blijven op vaat en glazen kalkafzettingen of een witte aanslag achter.

• Er zit niet genoeg onthardingszout in het reservoir.

• De regeling van de waterhardheid is niet correct; verhoog de waarden. (zie Onthardingszout en glansmiddel)

• Het deksel van het reservoir voor zout en glansmiddel is niet goed gesloten.

• Het glansmiddel is op of de dosering is ontoereikend. Er blijven op vaat en glazen strepen of blauwe kringen achter.

• Er wordt teveel glansmiddel gebruikt. De vaat is niet droog genoeg. • U heeft een programma zonder drogen ingesteld.

• Het glansmiddel is op. (zie Onthardingszout en glansmiddel)

• De regeling van het glansmiddel is niet correct.

• Het vaatwerk is voorzien van een antiaanbaklaag of is van plastic; de aanwezigheid van waterdruppels is normaal. De vaat is niet schoon. • De vaat is niet correct verdeeld.

• De sproeiarmen kunnen niet vrijuit draaien, ze worden geblokkeerd door de vaat.

• Het wasprogramma is niet energiek genoeg (zie Programma’s).

• Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of vaatwasmiddel dat niet geschikt is voor afwasautomaten. (zie Vaatwasmiddel en gebruik van de afwasautomaat).

• Het deksel van het glansmiddelreservoir is niet correct afgesloten.

• De lter is vuil of verstopt (zie Onderhoud en verzorging).

• Er zit geen onthardingszout meer in het reservoir (zie Onthardingszout en glansmiddel).

• Zorg ervoor dat de hoogte van de borden compatibel is met de hoogteregeling van het rek.

• De openingen van de sproeiarmen zijn verstopt. (zie Onderhoud en verzorging) De afwasautomaat vult niet met water. is geblokkeerd met knipperende controlelampjes
• Er zit geen water in de centrale waterleiding of de kraan is niet opengedraaid.

• De watertoevoerbuis zit gebogen (zie Installatie).

• De lters zitten verstopt; ze moeten schoongemaakt worden. (zie Onderhoud en verzorging)

• De afvoer zit verstopt; hij moet schoongemaakt worden.

• Na de controle- en schoonmaakwerkzaamheden dient u de afwasautomaat uit en opnieuw in te schakelen en een nieuwe wascyclus te starten.

• Als het probleem aanhoudt, sluit u de waterkraan af, u haalt de stekker uit het stopcontact en neemt contact op met de servicedienst. Storingen en oplossingen Het kan gebeuren dat de vaatwasser niet werkt. Voor u de Servicedienst opbelt moet u controleren of u het euvel niet gemakkelijk zelf kunt oplossen m.b.v. volgende lijst.EL
