MANUALE UTENTE ADP 301 IX WHIRLPOOL

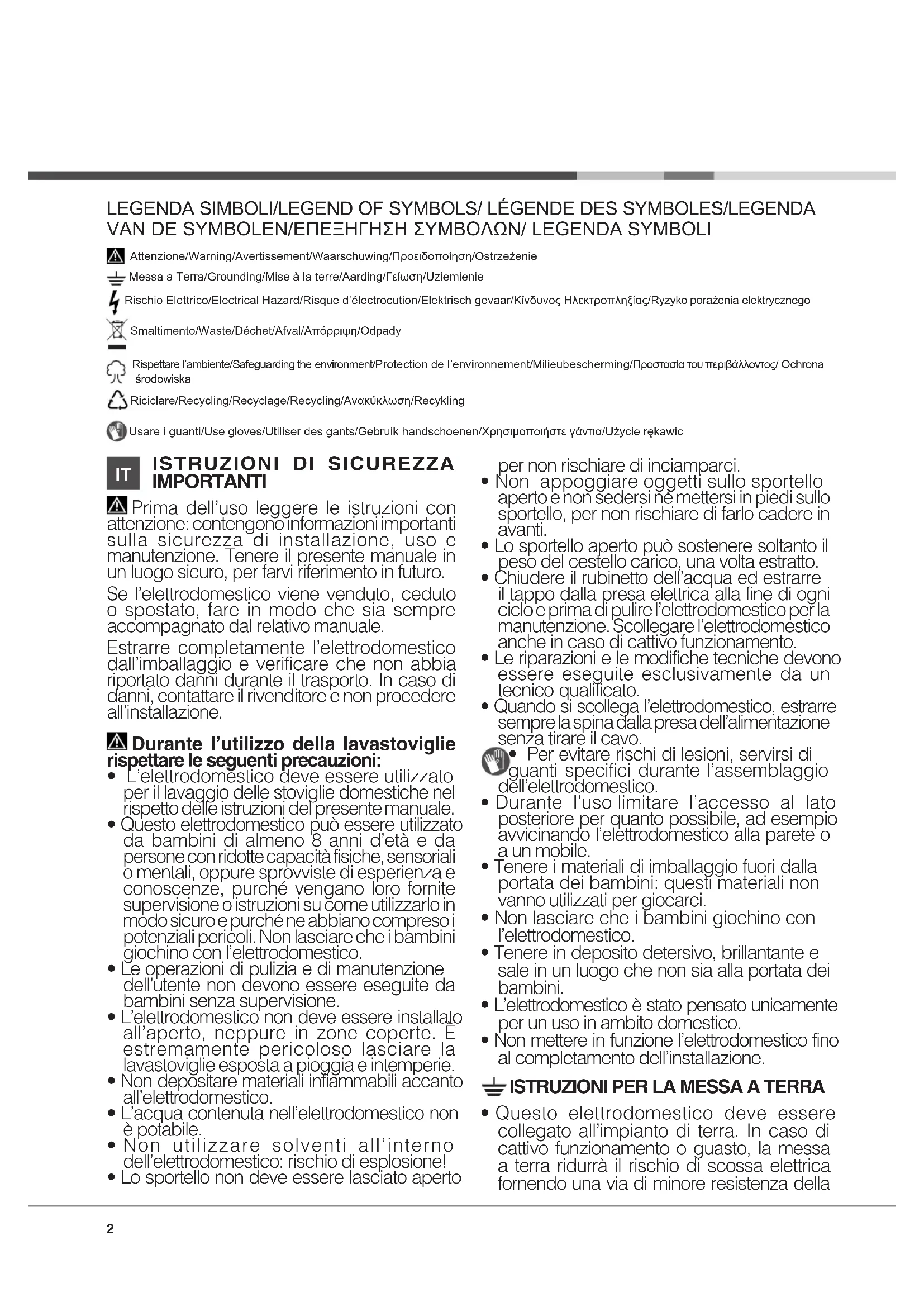

Italiano Istruzioni per l’uso LAVASTOVIGLIE - Sommario Istruzioni per l’uso, 1Istruzioni di sicurezza importanti, 2-3Assistenza, 13 Scheda prodotto, 14Installazione, 17-18Descrizione dell’apparecchio,19 Sale Rigenerante e Brillantante, 20Caricare i cesti, 21-22Detersivo e uso della lavastoviglie, 23Programmi, 24Programmi Speciali ed Opzioni, 25Manutenzione e cura, 26Anomalie e rimedi, 27

IMPORTANTI Prima dell’uso leggere le istruzioni con attenzione: contengono informazioni importanti sulla sicurezza di installazione, uso e manutenzione. Tenere il presente manuale in un luogo sicuro, per farvi riferimento in futuro. Se l’elettrodomestico viene venduto, ceduto o spostato, fare in modo che sia sempre accompagnato dal relativo manuale. Estrarre completamente l’elettrodomestico dall’imballaggio e verificare che non abbia riportato danni durante il trasporto. In caso di danni, contattare il rivenditore e non procedere all’installazione. Durante l’utilizzo della lavastoviglie rispettare le seguenti precauzioni:

• L’elettrodomestico deve essere utilizzato per il lavaggio delle stoviglie domestiche nel rispetto delle istruzioni del presente manuale.

• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni d’età e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure sprovviste di esperienza e conoscenze, purché vengano loro fornite supervisione o istruzioni su come utilizzarlo in modo sicuro e purché ne abbiano compreso i potenziali pericoli. Non lasciare che i bambini giochino con l’elettrodomestico.

• Le operazioni di pulizia e di manutenzione dell’utente non devono essere eseguite da bambini senza supervisione.

• L’elettrodomestico non deve essere installato all’aperto, neppure in zone coperte. È estremamente pericoloso lasciare la lavastoviglie esposta a pioggia e intemperie.

• Non depositare materiali infiammabili accanto all’elettrodomestico.

• L’acqua contenuta nell’elettrodomestico non è potabile.

• Non utilizzare solventi all’interno dell’elettrodomestico: rischio di esplosione!

• Lo sportello non deve essere lasciato aperto per non rischiare di inciamparci.

• Non appoggiare oggetti sullo sportello aperto e non sedersi né mettersi in piedi sullo sportello, per non rischiare di farlo cadere in avanti.

• Lo sportello aperto può sostenere soltanto il peso del cestello carico, una volta estratto.

• Chiudere il rubinetto dell’acqua ed estrarre il tappo dalla presa elettrica alla fine di ogni ciclo e prima di pulire l’elettrodomestico per la manutenzione. Scollegare l’elettrodomestico anche in caso di cattivo funzionamento.

• Le riparazioni e le modifiche tecniche devono essere eseguite esclusivamente da un tecnico qualificato.

• Quando si scollega l’elettrodomestico, estrarre sempre la spina dalla presa dell’alimentazione senza tirare il cavo.

• Per evitare rischi di lesioni, servirsi di guanti specifici durante l’assemblaggio dell’elettrodomestico.

• Durante l’uso limitare l’accesso al lato posteriore per quanto possibile, ad esempio avvicinando l’elettrodomestico alla parete o a un mobile.

• Tenere i materiali di imballaggio fuori dalla portata dei bambini: questi materiali non vanno utilizzati per giocarci.

• Non lasciare che i bambini giochino con l’elettrodomestico.

• Tenere in deposito detersivo, brillantante e sale in un luogo che non sia alla portata dei bambini.

• L’elettrodomestico è stato pensato unicamente per un uso in ambito domestico.

• Non mettere in funzione l’elettrodomestico fino al completamento dell’installazione.

ISTRUZIONI PER LA MESSA A TERRA

• Questo elettrodomestico deve essere collegato all’impianto di terra. In caso di cattivo funzionamento o guasto, la messa a terra ridurrà il rischio di scossa elettrica fornendo una via di minore resistenza della3 corrente elettrica. L’elettrodomestico è dotato di un cavo di alimentazione provvisto di conduttore di terra e di spina di terra.

• La spina deve essere collegata ad una presa adeguata, installata e messa a terra nel rispetto di tutte le normative e disposizioni locali.

• Non servirsi di prolunghe, adattatori e spine adattatrici per collegare l’elettrodomestico alla presa elettrica.

• Un collegamento errato del conduttore di terra può comportare il pericolo di scossa elettrica.

• Rivolgersi a un elettricista qualificato o a un addetto all’assistenza in caso di dubbio sulla corretta messa a terra dell’elettrodomestico. Non modificare la spina fornita con l’elettrodomestico nel caso in cui non sia adatta alla presa. Far installare una presa adeguata da un elettricista qualificato. USO CORRETTO

• Una volta effettuata l’installazione, lasciare spazio sufficiente perché sia possibile scollegare l’elettrodomestico (spina principale).

• Nel caricare le stoviglie da lavare:

1 - Posizionare gli oggetti affilati in modo tale

che non danneggino la guarnizione dello sportello.

2 - ATTENZIONE: I coltelli e gli altri utensili affilati

vanno inseriti nel cestello delle posate con la punta/lama verso il basso oppure sistemati in posizione orizzontale con l’estremità affilata rivolta lontano dal lato anteriore dell’elettrodomestico.

• Utilizzare solo detersivo e brillantante destinati a lavastoviglie automatiche.

• ATTENZIONE: Alcuni detersivi per lavastoviglie sono fortemente alcalini e possono essere estremamente pericolosi, se ingeriti. Evitare il contatto con la pelle e gli occhi. Tenere i bambini lontani dalla lavastoviglie quando lo sportello è aperto. Controllare che lo scomparto del detersivo sia vuoto al termine del ciclo di lavaggio.

• Nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire dal fabbricante, da un addetto all’assistenza o da un tecnico qualificato per evitare pericoli.

• Durante l’installazione il cavo di alimentazione non deve essere sottoposto a piegature o compressioni eccessive o pericolose. Non manomettere i comandi.

• Per smaltire i materiali di imballaggio, rispettare le disposizioni in vigore a livello locale sul riutilizzo degli imballi.

• Utilizzare la lavastoviglie solo per la funzione alla quale è destinata.

• L’elettrodomestico deve essere collegato alla rete idrica utilizzando tubi nuovi. Non riutilizzare tubi vecchi.

• Il numero massimo di coperti che possono essere lavati è riportato nella scheda prodotto.

RISPETTARE L’AMBIENTE

• Questo elettrodomestico è composto da materiali riciclabili e riutilizzabili. La rottamazione deve avvenire nel rispetto delle disposizioni locali in materia di smaltimento dei rifiuti. Prima della rottamazione, verificare che il cavo d’alimentazione sia stato tagliato in modo da impedire il riutilizzo dell’elettrodomestico.

• Per avere informazioni più dettagliate su come gestire e riciclare questo prodotto, contattare le autorità locali addette alla raccolta differenziata dei rifiuti oppure il rivenditore dell’elettrodomestico.

SMALTIMENTO DELL’IMBALLAGGIO

• L’imballaggio può essere riciclato al 100%, come conferma il simbolo relativo al riciclaggio. Non disperdere nell’ambiente le varie parti dell’imballaggio, ma smaltirle nel rispetto delle disposizioni delle autorità locali.

• La Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede lo smaltimento degli elettrodomestici al di fuori del normale ciclo dei rifiuti solidi urbani. Gli elettrodomestici esausti vanno raccolti in modo separato per ottimizzare il costo del riutilizzo e del riciclo dei materiali contenuti, oltre che per prevenire danni potenziali all’ambiente e alla salute pubblica. Il simbolo del bidone della spazzatura barrato affisso su tutti i prodotti serve a ricordare ai proprietari che hanno l’obbligo di effettuare la raccolta differenziata. Per avere ulteriori informazioni su come smaltire gli elettrodomestici in modo corretto, i proprietari possono contattare le autorità pubbliche pertinenti o il rivenditore locale dell’elettrodomestico.

Assistenza Prima di contattare l’Assistenza:• Verificare se l’anomalia può essere risolta da soli (vedi Anomalie e Rimedi)

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.Non ricorrere mai a tecnici non autorizzati.Comunicare:• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vedi Descrizione dell’apparecchio).

Product Data (product fiche) Scheda prodotto Marchio WHIRLPOOL Modello ADP 301 Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi)

Consumo energetico del ciclo di lavaggio standard in kWh

Consumo di potenza nel modo spento in W

Consumo di potenza nel modo lasciato acceso in W

Consumo di acqua annuo in litri (3)

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

Durata del programma per il ciclo di lavaggio standard in minuti

Durata del modo lasciato acceso in minuti

NOTE 1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO. 2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

Δελτίο προϊόντος17 In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Collegamenti idraulici L’adattamento degli impianti idraulici per l’installazione deve essere eseguito solo da personale qualificato.I tubi di carico e di scarico dell’acqua possono essere orientati verso destra o sinistra per consentire la migliore installazione. I tubi non devono essere piegati o schiacciati dalla lavasto-viglie. Collegamento del tubo di carico dell’acqua

• Ad una presa d’acqua da 3/4” gas fredda o calda (max. 60°C).• Far scorrere l’acqua finché non diventi limpida. • Avvitare bene il tubo di carico ed aprire il rubinetto.Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o ad un tecnico autorizzato (vedi Assistenza)

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.Fare attenzione che nel tubo non si formino pieghe o strozzature. Collegamento del tubo di scarico dell’acqua Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)L’attacco del tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d’appoggio della lavastoviglie.Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno. Alcuni modelli sono dotati anche di un dispositivo supplementare di sicurezza New Acqua Stop, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza) ; non usare prolunghe o prese multiple.Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Posizionamento e livellamento 1. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni e rumori.2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dall’ eventuale condensa.3. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo (vedi foglio di Montaggio)

4. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Installazione MIN 40 cmMAX 80 cm IT18 Avvertenze per il primo lavaggio Dopo l’installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattenimento sul cesto superiore (dove presenti). Impostazioni addolcitore acqua Prima di avviare il primo lavaggio, impostare il livello di du- rezza dell’acqua di rete. (vedi capitolo Brillantante e sale rige- nerante) Il primo caricamento del serbatoio dell’addolcitore deve avve- nire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l’acqua fuoriesca. Far partire un ciclo di lavaggio subito dopo. Usare solo sale specifico per lavastoviglie. Dopo il caricamento la spia MANCANZA SALE si spegne. Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante. Dati Tecnici Dimensioni Larghezza cm. 45 Altezza cm. 85 Profondità cm. 60 Capacità 10 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -93/68/EEC (CE Marking) -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -2010/30/EC (Energy Labelling) -2011/65/EC (RoHS) -2012/19/EU (RAEE) La macchina, è dotata di segnali acustici/toni che avvisano dell’avvenuto comando: accensione, fine ciclo ecc.. I simboli/spie/led luminosi presenti sul pannello comandi/ display, possono variare di colore, pulsare o essere a luce fissa. Il display, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc... IT19 Descrizione dell’apparecchio Pannello comandi Vista d’insieme

1. Cestello superiore

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

12. Pannello comandi

tasto e spiaAvvio/Pausa/ Scaricospia mancanza brillantantespia mancanza salespia Rubinetto chiuso tasto e spiaOn-Off/Resettasto e spia Opzione Partenza Ritardatatasto e spia Selezione Programma spia Pastiglia Multifunzione (Tab)indicatore numero programma e tempo residuospia lavaggio Ecotasto e spia Opzione Sani Rinse/ Tab Display spia blocco tastitasto e spiaOpzione Mezzo Carico/ Sicurezza bambini20

Tabella Durezze AcquaAutonomia mediacontenitore sale con 1 lavaggio al giornolivello °dH °fH mmol/l mesi1 0 - 6 0 - 10 0 - 1 7 mesi2 6 - 11 11 - 20 1,1 - 2 5 mesi3 12 - 17 21 - 30 2,1 - 3 3 mesi4 17 - 34 31 - 60 3,1 - 6 2 mesi5 34 - 50 61 - 90 6,1 - 9 2/3 settimaneDa 0°f a 10°f si consiglia di non utilizzare sale. Con imposta-zione 5 la durata può prolungarsi. Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.(Seguire le indicazioni riportate sulla confezione).Se si usa un prodotto multifunzione, si consiglia comunque di aggiungere il sale, specie se l’acqua è dura o molto dura. (Seguire le indicazioni riportate sulla confezione). Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese. Caricare il sale rigenerante L’utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie.

• E’ importante che il serbatoio del sale non sia mai vuoto.

• E’ importante effettuare l’impostazione della durezza dell’acqua. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:
• quando sul pannello/display si accende la spia MANCANZA SALE;

• vedi autonomia in tabella durezza acqua. 1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.3. Posizionare l’imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.4. Togliere l’imbuto, eliminare i residui di sale dall’imbocco; sciacquare il tappo sotto l’acqua corrente prima di avvitarlo. E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).Quando è necessario caricare il sale, si consiglia di effettuare l’operazione prima dell’avvio del lavaggio. Impostazione durezza dell’acqua Per ottenere un perfetto funzionamento dell’addolcitore anticalcare, è indispensabile effettuare una regolazione in funzione della durezza dell’acqua dell’appartamento. il dato è reperibile presso l’Ente erogatore acqua potabile. Il valore impostato è pari ad una durezza media.
• Accendere la lavastoviglie da tasto ON/OFF
• Spegnere da tasto ON/OFF
• Tenere premuto il tasto START/PAUSA 5 secondi, fino a quando si sentirà un beep.• Accendere da tasto ON/OFF
• Il display visualizza il numero del livello di selezione corrente e la spia sale.
• Premere il tasto P per selezionare il livello di durezza desiderato (vedi tabella durezza).• Spegnere da tasto ON/OFF • Impostazione completata!(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro) Caricare il brillantante Il brillantante facilita l’ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito:
• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE
• quando l’indicatore ottico presente sullo sportellino del contenitore “E”, passa da scuro a trasparente.1. Aprire il serbatoio ruotando il tappo “G” in senso antiorario.2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Girare il regolatore “F”. Si possono impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato è pari ad un livello medio.
• se sulle stoviglie ci sono striature bluastre, impostare verso i numeri bassi (1-2).• se sulle stoviglie ci sono gocce d’acqua o macchie di calcare impostare verso i numeri alti (3-4). Sale rigenerante e Brillantante21

Caricare i cesti Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’ consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio. Cestino delle posate Il cestino delle posate è munito di griglie superiori per una migliore disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse. Ribaltine a posizione variabile Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Per ottimizzare l’asciugatura, posizionare le ribaltine con l’inclinazione maggiore. Per variare l’inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.22

Regolare l’altezza del cesto superiore Il cesto superiore è regolabile in altezza: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine creando più spazio verso l’alto. Si consiglia vivamente di non regolare in nessun caso la posizione in altezza a cestello carico. Non sollevare o abbassare MAI il cesto su un solo lato. Se il cesto è dotato di Lift-Up (vedi figura) , sollevare il cesto afferrandolo ai lati e muovere verso l’alto. Per tornare nella posizione bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso. Stoviglie non idonee

• Posate e stoviglie di legno.

• Bicchieri decorati delicati, stoviglie di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.

• Parti in materiale sintetico non resistenti alla temperatura.

• Stoviglie di rame e stagno.

• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro. Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi. Danni al vetro ed alle stoviglie Cause:

• Tipo di vetro e procedimento di produzione del vetro.

• Composizione chimica del detersivo.

• Temperatura dell’acqua del programma di risciacquo. Consiglio:

• Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.

• Usare detersivo delicato per stoviglie.

• Estrarre bicchieri e posate dalla lavastoviglie al più presto possibile dopo la fine del programma.23

Detersivo e uso della lavastoviglie Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente. A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido. Solitamente per uno sporco normale, utilizzare circa 25 gr. (detersivo in polvere), o 25ml (detersivo liquido). Se si impiegano le pastiglie ne basta una. Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo. In caso di ulteriori domande consigliamo di rivolgersi agli uffici di consulenza dei produttori di detersivi. Aprire il contenitore del detersivo azionando il pulsante D; dosare il detersivo consultando la tabella dei programmi:

• in polvere o liquido: vaschette A (detersivo per lavaggio) e B (detersivo per prelavaggio)

• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio C; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e

chiudere il coperchio C fino allo scatto. Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno. Se vengono utilizzati detersivi combinati, è consigliato utilizzare l’opzione TAB, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detersivi per lavaggio a mano. Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo combinato di detersivo, brillantante liquido e sale rigenerante. Si consiglia di usare detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente. Avviare la lavastoviglie 1. Premere il tasto ON-OFF.2. Aprire la porta e dosare il detersivo. (vedi caricare il detersivo).3. Caricare i cesti (vedi Caricare i cesti)

chiudere la porta.4. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.5. Selezionare le opzioni di lavaggio (vedi Progr. speciali ed Opzioni) 6. Avviare premendo il tasto Avvio/Pausa.7. La fine del programma è segnalata da segnali acustici e il display visualizza END. Spegnere l’apparecchio premendo il tasto ON-OFF.8. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente.Se le stoviglie sono poco sporche o sono state sciacquateprecedentemente sotto l’acqua, ridurre sensibilmente la dosedel detersivo. Modifica del programma in corso In caso di errore durante la procedura di selezione del programma di lavaggio, il programma può essere modificato purché sia appena iniziato. Premendo e tenendo premuto il pulsante ON/OFF, spegnere la lavastoviglie. Accendere nuovamente la lavastoviglie con il tasto ON/OFF e selezionare il nuovo programma di lavaggio con le opzioni desiderate. Avviare il programma premendo il pulsante AVVIO/PAUSA. Aggiunta di stoviglie Senza spegnere la lavastoviglie, aprire la porta, facendo attenzione al vapore che ne fuoriesce, e posizionare le stoviglie all’interno. Chiudere la porta e premere il pulsante AVVIO/PAUSA: il programma inizierà dal punto in cui era stato interrotto. Interruzioni accidentali Se la porta viene aperta durante un programma di lavaggio oppure se si verifica un’interruzione dell’alimentazione elettrica, il programma si arresta. Una volta chiusa la porta o ripristinata l’alimentazione, per avviare nuovamente il programma dal punto in cui era stato interrotto, premere il pulsante AVVIO/PAUSA.24

Programmi I dati dei programmi sono misurati in condizioni di laboratorio secondo Norma europea EN 50242. A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare. Programma Asciugatura Opzioni Durata dei programmi ore:min. Consumo acqua (l/ciclo) Consumo energia (kWh/ciclo)

00:10 4,0 0,01 Indicazioni per la scelta dei programmi e dosaggio del detersivo 1. Stoviglie normalmente sporche. Programma standard: il più efficiente in termini di consumo combinato di acqua ed energia. 4 gr/ml** + 21 gr/ml - 1 Tab (**Quantità di detersivo del prelavaggio) 2. Programma consigliato per stoviglie molto sporche, adatto in particolare a pentole e padelle (da non utilizzare con i pezzi delicati). 25 gr/ml – 1 Tab

3. Stoviglie e pentole normalmente sporche. 4 gr/ml** + 21 gr/ml - 1 Tab

4. Ciclo per i pezzi delicati, maggiormente sensibili alle alte temperature, quali tazze e bicchieri. 25 gr/ml – 1 Tab

5. Ciclo rapido da utilizzare per stoviglie poco sporche senza residui di cibo secchi. (ideale per 2 coperti) 21 gr/ml – 1 Tab

6. Per stoviglie da lavare in un momento successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W.25

Programmi speciali ed Opzioni Note: le migliori prestazioni dei programmi “1 Ora” e “Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.Per consumare di meno usa la lavastoviglie a pieno carico.Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: contact@whirlpool.com Blocco di sicurezza bambini Una pressione lunga del pulsante MEZZO CARICO attiva la funzione BLOCCO DI SICUREZZA. Questa funzione blocca il pannello di controllo. Per disattivarla, esercitare nuovamente una pressione lunga sul pulsante. Scarico Per interrompere e annullare il programma attivo, è possibile utilizzare la funzione di scarico.Una pressione lunga del pulsante AVVIO/PAUSA attiva la funzione DRAIN OUT (SCARICO). Il programma attivo sarà interrotto e l'acqua presente all'interno della lavastoviglie scaricata. Mezzo Carico Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO la spia si illumina. Un’ulteriore pressione del tasto MEZZO CARICO deseleziona l’opzione.E’ possibile dimezzare la quantità di detersivo. Opzione Risciacquo Igienico (Sani Rinse) Questa opzione consente l’utilizzo di temperature più elevate. Dopo aver selezionato il programma di lavaggio, premere il tasto Sani Rinse, la spia si illumina. Per deselezionare l’opzione, ripremere lo stesso tasto. Ideale per lavare stoviglie resistenti e biberon. Attenzione: le stoviglie ed i piatti a fine ciclo potrebbero risultare molto caldi.L’opzione Sani Rinse comporta l’allungamento del programma. Opzione Pastiglia Multifunzione (Tab) Una pressione lunga del pulsante Sani Rinse attiva la funzione TAB. Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura. Per disattivarla, esercitare nuovamente una pressione lunga sul pulsante.L’opzione “Pastiglia Multifunzione”, comporta l’allungamento del programma. Opzioni di lavaggio Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte.Se viene selezionata un’opzione incompatibile con un’opzione precedentemente impostata, questa lampeggia 3 volte, e si spegne, mentre rimane accesa l’ultima impostazione scelta.Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Opzione Partenza Ritardata È possibile ritardare l’avvio del programma per un tempo compreso tra 0:30 e 24 ore.1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per ritardare l’avvio del programma premere (ripetutamente) il tasto PARTENZA RITARDATA. Regolabile da 30 minuti a 24 ore. A ogni pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Se la pressione prolun-gata sul tasto eccede il valore di 24 ore, l’opzione di avvio ritardato si disattiva.2. Premere il tasto AVVIO/PAUSA: Il timer inizia il conto alla rovescia3. Una volta trascorso questo periodo di tempo, la corri-spondente spia si spegne e il programma si avvia automa-ticamente.Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l’opzione PARTENZA RITARDATA si disattiva e il programma selezionato si avvia automaticamente. Non è possibile impostare la Partenza Ritardata a ciclo avviato.26

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto. L’irroratore inferiore si smonta tirandolo verso l’alto. Pulizia del filtro entrata acqua Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie. Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. - Chiudere il rubinetto dell’acqua. - Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua.

• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.27

Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi

• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma.

• La spina non è ben inserita nella presa di corrente.

• La porta della lavastoviglie non è ben chiusa. La porta non si chiude • Verica che i cesti siano inseriti no in fondo.

• La serratura è scattata; spingere energicamente la porta no a sentire il “clack”. La lavastoviglie non scarica acqua.

• Il programma di lavaggio non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il ltro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie correttamente

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Non prelavare a mano le stoviglie. Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

• Manca il sale rigenerante.

• La regolazione della durezza dell’acqua non è adeguata; aumentare i valori. (vedi Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufciente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

• Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito. (vedi Brillantante e sale).

• La regolazione del brillantante non è adeguata.

• Le stoviglie sono in materiale antiaderente o in plastica; è normale la presenza di gocce d’acqua. Le stoviglie non sono pulite. • Le stoviglie non sono sistemate correttamente.

• Gli irroratori non sono liberi di ruotare, bloccati da stoviglie.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il ltro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua è bloccata con spie lampeggianti

• Manca l’acqua nella rete idrica o il rubinetto è chiuso.

• Il tubo di carico dell’acqua è piegato (vedi Installazione). Riprogrammare la macchina e riavviare.

• I ltri sono intasati; è necessario pulirli.

• Lo scarico è intasato; è necessario pulirlo.

• Dopo aver effettuato le operazioni di verica e pulizia, spegnere ed accendere la lavastovi- glie e far ripartire un nuovo ciclo di lavaggio.
