GEBRUIKSAANWIJZING Dual Power POWDPG7562 PowerPlus
1 TOEPASSINGSGEBIED 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 5
5.1 Werkplaats 5
5.2 Elektrische veiligheid 5
5.3 Veiligheid van personen 5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap.. 6
5.5 Service 6
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR GRASMAIERS 6
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS 8
7.1 Batterijen 8
7.2 Laders 9
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ 9
8.1 Aanwijzingen op de lader 9
8.2 De batterij inbrengen (Fig. 1). 9
8.3 Het batterijpack verwijderen 10
8.4 Indicator batterijcapaciteit (Fig. 2) 10
9 MONTAGE 10
9.1 De handgreep uitrkappen en instellen (Fig. 3) 10
9.1.1 De handgreep uitklappen 10
9.1.2 De handgreep dichtklappen (Fig. 4) 11
9.2 De aan de kabel bevestigde gesp monteren (Fig. 5) 11
9.3 De grasopvangzak aanbrengen (als gras moet worden opgevangen) (Fig. 6)..11
10 BEDIENING 11
10.1 De maaier starten/stuppen 11
10.2 Instelling van de meshoogte (Fig. 7) 11
10.3 De meshoogte instellen: 11
10.4 Aanpassen voor het mulchen (Fig. 8) 12
10.4.1 Wat is mulchen? 12
11 REINIGING EN ONDERHOUD 12
11.1 Reiniging 12
11.2 Onderhoud van het mes 12
11.3 Het mes verrangen 12
12 TECHNISCHE GEGEVENS 13
13 GELUID 13
14 GARANTIE 13
15 MILIEU 14
16 CONFORMITEITSVERKLARING 15

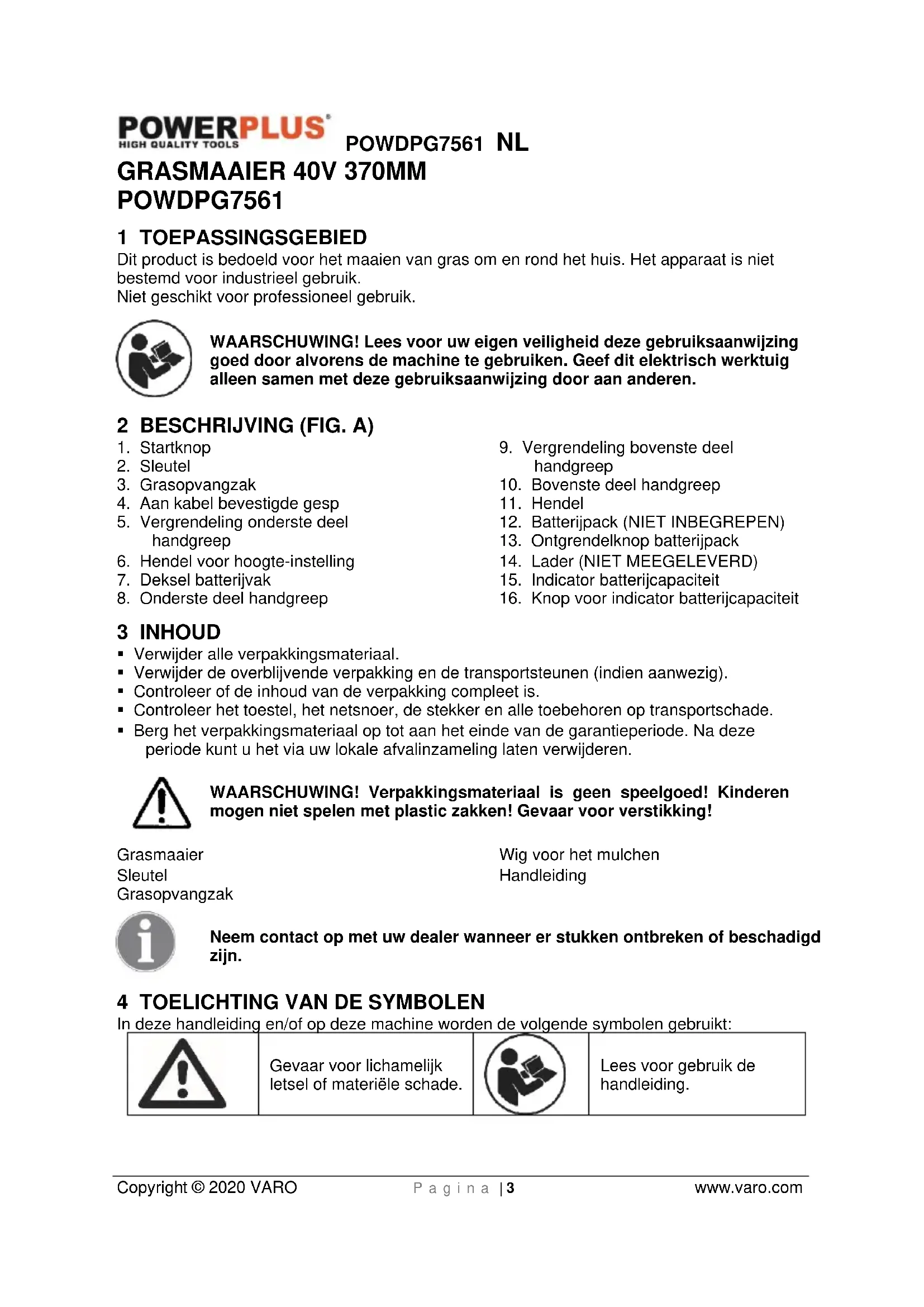

GRASMAIER 40V 370MMPOWDPG7561
1 TOEPASSINGSGEBIED
Dit product is bedoeld voor het maaien van gras om en rond hetuis. Het apparaat is nicht bestemd voor industrieel gebruik.
Niet geschikt voor professioneel gebruik.
WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.
- Startknop
- Sleutel
- Grasopvangzak
- Aan kabel bevestigde gesp
- Vergrendeling onderste deel handgreep
- Hendel voor hoogte-instelling
- Deksel batterijvak
-
Onderste deel handgreep
-
Vergrendeling bovenste deel handgreep
-
Bovenste deel handgreep
- Hendel
- Batterijpack (NIET INBEGREPEN)
- Ontgrendelknop batterijpack
- Lader (NIET MEEGELEVERD)
- Indicator batterijcapaciteit
- Knop voor indicator batterijcapaciteit
3 INHOUD
- Verwijder alle verpakkingsmaterialial.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controller of de inhoud van de verpakking compleet is.
- Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode(Intu) het via uw lokale afvalinzameling latent verwijderen.
WAARSCHUWING! Verpakkingsmaterialiaal is geen spelelgoed! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!
Grasmaier
Sleutel
Grasopvangzak
Wig voor het mulchen
Handleiding
Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.
4 TOELICHTING VAN DE SYMBOLEN
In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:
Gevaar voor lichamelijk letsel of materiele schade.
Lees voor gezruik de handleiding.
| ← | Hou toeschouwers op een afstand. | | Waarschuwing! Rondvliegende objcten! |
| Hou handen en voeten uit de buurt van scherpe onderdelen. | | Schakel het apparaat uit en verwijder de sleutel vóró u het instelt of reinigt en vóró u het onbewaaktchterlaat. |
| Gevaar: elektrische spanning! | | Gebruik het toestel nooit in vochtige of native omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken. |
| STOP | Wacht totdat alle machineonderdelen volledig tot stilstand zich gekomen vóró u ze aanraakt. De messen draaien na het uitschakelen van de machine nog even door; een draaiend mes kan verwonden ingenverworzaken. | | Het dragen van een beschemingsbril wordt aangeraden. |
| CE | CE Conform de Europese toepasselijkke standaarden op het gebied vaneilighheid. | | Klasse III - Elektrisch materieel waar bij de bescheming谈起lektrische schokkenbekomen worden voeding op zeer lageeiligkeitsspanning en waarin geen spanningen, andere dan de zeer lageeiligkeitsspanningvoorkomen. |
| Draag handschoenen. | | Het dragen van beschemingsschoenen wordt aangeraden. |
| MAX.40°C | Stel de lader noch het batterijpack bloot aan water. | | Werp het batterijpack of de lader nicht in het vuur. |
| Omgevingstemperatuur: max. 40 °C. (enkel voor batterij) | | Gebruik de lader en de batterij enkel in afgesloten ruimtes. |
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Het hierna gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).
5.1 Werkplaats
Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen können latent ontbranden.
Zorg dat er geen kinderen of andere Personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.
-
Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
-
De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
-
Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
-
Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
-
Wanner u het gereedschap buitenshuis gezruikt, gezruik dan een verlangkabel die geschikt is voor gezruik buiten. Het gezruik van een verlangkabel die geschikt is voor gezruik buitenshuis verminder het gevaar voor een elektrische schok.
-
Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiiden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar verminder het gevaar voor een elektrische schok.
-
Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
-
Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.
POWDPG7561 NL
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren hunnen door bewegende delen worden gegrepen.
- Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap
- Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veilig in het opgegeven vermogensbereik.
- Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
- Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
- Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
- Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
- Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.
5.5 Service
- Laat uw apparaat uitsluitend door gekwalificierde vakkui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blift.
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR GRASMAAIERS
- Dit toestel mag nicht door kinderen gebrukt worden. Men moet erop toezien dat kinderen nicht met het apparaat spelen. Reiniging en onderhoudogens Niet door kinderenuitgevoerd worden.
- Dit toestel kan gebruikt worden door personen met een fysieme, zintuiglijke of mentale beperking of personen met gebrek aan kennis en ervaring, op voorwaarde dat ze onder toezicht staan of instructies hebben gekregen betreffende het veilig gebruik van het gereedschap en dat zich de eruit voortvloeije bevaren begrijpen.
Maak uzelf vertrouwd met de instructies en het correct gebruik van de machine.
Vermiijd het dragen van losse kleding of kleding met loshangende koordies of riemen.
POWDPG7561 NL
-
Versreten of beschadigde onderdelen moeten verrangen worden.
-
Wees bijzonder voorzigende wanner u met de maaier van richting verandert en wanner u hem maar u toe trekt.
-
Start de motor nicht wanneer de grasopvangzak Niet geinstalleerd is.
-
Wees u ervan bewust dat, bij machines met meertere snijbladen, het bewegen van een messendrager kan leiden tot het bewegen van de andere messen die erop gemonteerd staan.
-
Zorg ervoor dat uw vingers Niet gekneld raken:tussen de beweegbare snijmessen en de vaste machineonderdelen wanneer u de machine afregelt.
-
Laat de motor afkoelen vór u de machine opbergt.
-
Wanner u onderhoud aan het mes uitvoert, hou er dan rekening mee dat de messen nog hunnen bewegen, ook wanner de stekker uit het stopcontact is.
-
Vervang versleten en beschadigde onderdelen om het toestel veilig te houden. Gebruik enkel originele vervangonderdelen en accessoires.
-
De machine要去 gebrukt worden met een aardlekschakelaar met een uitschakelstroom die nicht hoger is dan 30mA .
-
Laat nooit toe dat de grasmaier bediend worden door kinderen of personen die nicht vertrouwd zich met deze gebruiksinstructies van de grasmaier. Lokale regelgeving kan beperkingen opleggen aan de leeftijd van de gebruiker.
Maai nooit wonneer er personen, en vooral kinderen of dierenicht in de buurt zich.
-
De operator of gebruiker is verantwoordelijk voor ongevalen of gevaren t.o.v. andere personen en hun eigendommen.
-
Gebruik de maaier Niet op blote voeten of met open sandalen aan; draag.altijd stevig schoeisel en een lange broek.
-
Controller grondig het gebied waar de maaier gebruikt gaat worden en verwijder alle stenen, stokken, draden, gebeente en andere vreeimde voorwerpen.
-
Controller altijd voor het gebruik visueel of de messen, de montagebouten ervan en het maaiblok Niet beschadigd of versleten zich.
-
Vervang versleten of beschadigde messen allijd per set om de balans te behouden.
Maai enkel bij daglicht of bij yoldoende kunstlicht.
- Vermijd indien möglich het gebruik van de maaier op nat gras.
Wandel, loop nooit.
- Gebruik het toestel Niet met defecte kappen of afterscheringen of zonder dat de veiligheidsvoorzieningen, zoals bijvoorbeeld de klep van de uitwerpopening of de grasopvangzak, op hunplaats zitten.
Maaien op hellingen kan gevaarlijk zijn:
Vermi:
Zorg alsijd voor een stabiele positie op hellingen of nat gras.
-
Maai haaks op de helling - nooit van boyen maar onder.
-
Wees bijzonder voorzichtig wanner u op een helling van richting verandert.
-
Wees bijzonder voorzichtig wanner uachtenwaarts stapt of wanner u de grasmaier naar u toe trekt.
-
Laat de messen eerst tot stilstand komen wanner de maaier moet gekanteld worden voor het transport over een andere ondergrond dan gras alsook wanner u de grasmaaier maar het maiagebied toe brengt en er terug van weghaalt.
Kantel de machine Nietijdens het starten of het aanzetten van de motor, behalve indien de machine gekanteld moet worden om in lang gras te kuren starten. Kantel ze in dit geval Niet meer dan nodig is en kantel enkel de kant die het verst van de gebruiker verwijderd is. Zorg er alsijd voor dat beiden handen zich op de juisteplaats bevinden om met de machine te werken, vór u de machine terug neerzet.
POWDPG7561 NL
- Ga nooit voor de uitwerpopening staan.
- Til nooit de maiaer op of draag hem nooit wanner de motor nog draait.
Zorg dat alle bewegende onderdelen volledig tot stilstand zich gekomen:
-wanneer u de maajer awhile
- vór u blokkeringen opheft of averstoppingen van het uitlaatkanaal verwijdert
- voör het controleren, reinigen of werken aan de maaier
-
wanner een vreemd voorwerp werden geraakt. Controleer op schade aan de maaier en voer de nodige herstellingen uit voor u de maaier opnieuw start en ermee werkst
-
Wanner de maier abnormaal begint te trillen, is een onmiddelijkke controle noodzakelijk: - controller op blokkeringen
-
yoor de nodige herstellingen uit op beschadigde onderdelen
-
zorg dat alle moeren, bouteen en schroeven stevig zich aangedraaid.
-
Hou alle moeren, boute en schroeven stevig vast aangedraaid om ervoor te zorgen dat de grasmaier in een goede werktoestand verkeert.
- Controller de grasopvangzak regelmatig op slijtage of sporen van ouderdom.
- Veryang versleten of beschadiqe onderdelen in het belang van de veiligheid.
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.
7.1 Batterijen
Probeer nooit om batterijen, om wat voor reden ook, te openen.
-
Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.
-
Laad ze enkel op bij temperaturen:tussen de 4^ en 40^
-
Bewaar uw batterijen op een koele droge plaats (5^ - 20^) . Bewaar batterijen nooit in ontladen toestand.
-
Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 sheer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
Wanneru ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschemmen".
-
Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan worden de batterij kortgesloten en zal er een zeer große stroom gaan vloeien die hitte zalveroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.
-
Verhit ze nicht. Wanner batterijen boven de 100^ verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymerlagen beschadigd raken wat tot hetlekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeer hitte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen nicht in het vuur: gevaar voor een explosie of intense brand.
-
Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:
-
Neem de vloeistof zorqvuldig op d.m.y. een vod, Vermiij huidcontact.
Volg onderstaande instructies bij huid- of oogcontact:
✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.
Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij Niet.
- Probeer nooit om nied-oplaadbare batterijen te laden.
- Laat defecte snoeren onmiddelijk herstellen.
- Niet blootstellen aan water.
- Open de lader nicht.
- De behuizing van de lader Niet doorboren.
- De lader is uitsluitend bestemd voor gebruik binnenshuis.
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ
8.1 Aanwijzingen op de lader
Sluit de lader aan op een stopcontact
- Continu groen: klaar om op te laden
- Rood knipperen: laadt op
- Continu groen: opgeladen
- Continu groen en rood: batterij of lader beschadigd
Opmerking: als de batterij Niet goed in de lader past, koppel ze dan los en controllerer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat nicht stevig in de lader past.
- Controller de lader en het batterijpack geregeld tijdens het opladen.
- Koppel de lader los van het stopcontact en van het batterijpack wonneer de batterij opgeladen is.
- Laat het batterijpack volledig afkoelen voor u het gebruikt.
- Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.
OPMERKING: als de batterij heet is na langdurig gebruik in het apparaat, LAST dan tot kamertemperatuur afkoelen voor u ze oplaadt. Dit zal de levensduur van uw batterijen verlungen.
8.2 De batterij inbrengen (Fig. 1)
WAARSCHUWING: verwijder algtd het batterijpack (12) en de sleutel (2) wanner u onderdelen monteert, instellenen doet, het apparaat reinigt, of het apparaat Niet gebruikt. Door het batterijpack en de sleutel te verwijdersen voorkomt u dat het apparaat ongewild start, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.
- Breng het deksel van het batterijvak (7) omhoog.
- Plaats het batterijpack (12) in de maaier.
- Zorg ervoor dat de opstaande ribben op het batterijpack uitgelijnd zijn met de sleuven in het batterijvak van de maaier.
Duw het batterijpackaarbeneden in het batterijvak tot de batterij vastklikt.
Sluit het deksel van het batterijvak.
POWDPG7561 NL
WAARSCHUWING: let erop dat de pal aan de bovenkant van het batterijpack vastklikt en dat het batterijpack volledig ingevoerd is en goed vastzit in het batterijvak van de maier voor u begint met maaien. Als het batterijpack nicht goed vastzit, kan het eruit vallen, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.
8.3 Het batterijpack verwijderen
- Breng het deksel van het batterijvak omhoog.
- Houd de ontgrendelknop op de bovenkant van het batterijpack ingedrukt.
- Verwijder het batterijpack uit de maaier.
WAARSCHUWING: verwijder alkijd het batterijpack en de sleutel wanner u het apparaat draagt of vervoert om ernstige persoonlijke verwondingen te vermijden.
8.4 Indicator batterijcapaciteit (Fig. 2)
Er zijn capaciteitsindicatoren (15) op het batterijpack. U kunt de capaciteit van de batterij controlleren wanneser u de knop (16) indrukt. Druk voor het gebruik van het apparaat de trekkerschakelaar even in om te controlleren of de batterij voldoende opgeladen is om correct te werkken.
Deze 3 leds geben de capacité van de batterij aan:
- 3 leds branden: batterij volledig opgeladen
- 2 leds branden: batterij 60% opgeladen
- 1 led brandt: batterij bijna ontladen
9 MONTAGE
9.1 De handgreep uitklappen en instellen (Fig. 3)
9.1.1 De handgreep uitklappen
- Open de vergrendelingen (5) van het onderste deel van de handgreep.
- Trek het onderste deel van de handgreep (8) maar boven enaar achteren tot het tegenover de uitsparing zitussen de vergrendelingen en de behuizing van de maaier.
OPMERKING: als u het onderste deel van de handgreep moeilijk(Intknt bewegen, zet u de handgreep eerst losser door de vergrendelingen (5) van het onderste deel van de handgreep in gegenwijzerzin te draaien.
- Sluit de vergrendelingen van het onderste deel van de handgreep om het onderste deel van de handgreep vast te zetten.
OPMERKING: als het onderste deel van de handgreep (8) loszit of nicht volledig in de uitsparing zit,zet u de handgreep vaster door de vergrendelingen in wijzerzin te draaien.
- Open de vergrendelingen (9) van het bovenste deel van de handgreep.
- Trek het bovenste deel van de handgreep (10) maar boven enaar achteren om het in de werkstand te brengen. Zorg ervoor dat het onderste deel van de handgreep (8) in de gleuven aan de onderkant van het bovenste deel van de handgreep zit.
- Sluit de vergrendelingen van het bovenste deel van de handgreep om het bovenste deel van de handgreep vast te zetten.
OPMERKING: als het bovenste deel van de handgreep loszit of Niet gegen het onderste deel van de handgreep zit, spans u de vergrendelingen van de bovenste handgreep vaster aan door ze in wijzerzin te draaien.
9.1.2 De handgreep dichtklappen (Fig. 4)
- Open de vergrendelingen (9) van het bovenste deel van de handgreep.
OPMERKING: als u de vergrendeling moeilijk Aunt openen, zet u de vergrendelingen van het bovenste deel van de handgreep losser door ze in gegenwijzerzin te draaien.
- Klap het bovenste deel van de handgreep (10) maar beneden.
- Open de vergrendelingen (5) van het onderste deel van de handgreep.
Duw elke kant van het onderste deel van de handgreep (8) maar buiten zodat hij loskomtuit de uitsparing. Klap de handgreepervolgensaar de voorkant van het toestel.Let erop dat geen kabels gekneld raken of vast komen te zitten.
9.2 De aan de kabel bevestigde gesp monteren (Fig. 5)
Maak de aan de kabel bevestigde gesp (4) vast.
- Controller of ze goed vastzit.
9.3 De grasopvangzak aanbrengen (als gras moet worden opgevangen) (Fig. 6)
- Verwijder de sleutel en het batterijpack.
- Breng het deksel van de uitwerpopening achteraan omhoog.
- Til de grasopvangzak op met zijn handgreep enplaats hem zo onder het deksel van deuitwerpopening achteraan dat de haken van de grasopvangzak vastgrijpen in deuitsparingen in de behuizing van de maier.
- Laat het deksel van de uitwerpopening zicheraan los.
- Plaats de sleutel en het batterijpack terug wanner u klaar bent om te maaien.
10 BEDIENING
10.1 De maaier starten/stoppen
- Breng het deksel van het batterijvak omhoog.
- Plaats het batterijpack.
- Steek de sleutel (2) in het sleutelgat.
Sluit het deksel van het batterijvak.
- Houd de startknop (1) ingedrukt. Trek de hendel (11) maar de handgreep toe en LAST de knop los om de maaier te starten.
- Laat de hendel (11) los om de maier te stoppen.
10.2 Instelling van de meshoogte (Fig. 7)
Af fabriek zijn de wielen van de maaier ingesteld op een lage maaistand. Stel de maaistand in op de hoogte die het best geschikt is voor uw gazon voor u de maaier voor het eerst gebruikt. Een gemiddeld gazon dientussen 30-40 mm tot 60 mm hoog te zichtijdens de koude maanden en tussen 30-40 mm en 50 mm tijdens de warme maanden.
10.3 De meshoogete instellen:
- Verwijder de sleutel en het batterijpack.
- Het mes hoger instellen: neem de hendel voor de hoogte-instelling (6) vast en beweeg hem in de richting van de voorkant van de maaier.
- Het mes lager instellen: neem de hendel voor de hoogte-instelling (6) vast en beweeg hem in de richting van de achterkant van de maaier.
- Plaats de sleutel (2) en het batterijpack terug wanner u klaar bent om te maaien.
10.4 Aanpassen voor het mulchen (Fig. 8)
WAARSCHUWING: enkel met een uitgeschakelde motor en stilstaand mes.
- Til het achechterste deksel op en verwijder de grasopvangzak.
- Duw de mulchingwig in de behuizing. Zet de mulchingwig met de knop in de opening van de behuizing vast.
- Laat het achefterste deksel terug neer.
10.4.1 Wat is mulchen?
Tijdens het maaien worden het gras in een beweging afgesneden,因其 verhakseld en dan als natururlijke meststof terug op het grayscaled achtergelaten.
Tips voor het mulching maaien:
Regelmatig opniew maaien met max. 2 cm van een grashoogte van 6 maar 4 cm.
- Gebruik een scherp mes
Maai geen nat grayscale
Werk met het maximale motortoerental
Beweeg enkel gegen het normale werktempo
- Reinig regelmatig de mulching wig, de binnenkant van de behuizing en het mes
11 REINIGING EN ONDERHOUD
11.1 Reiniging
- Hou alle veiligheidsvoorzieningen, luchtkanalen en de motorbehuizing zo goed als möglichk vrij van stof en vuil. Wrijf het toestel af met een droge vod of blaas het af met perslucht onder lage druk.
We raden u aan om het toestel onmiddelijk na elk gebruik te reinigen.
- Reinig het toestel regelmatig met een vochtige vod en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmidden; deze+knen de plastic onderdelen van het toestel aantasten. Zorg ervoor dat er geen water in het toestel kan binnendringen.
Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniak, enz. Deze oplosmiddelen zouden de plastic onderdelen können beschadigen.
11.2 Onderhoud van het mes
- Verwieder regelmatig gras en vuil van het mes.
- Onderzoek aan het begin van het tuinseizoen zorgvuldig de toestand van het mes.
- Sliip of vervang het mes wanner het is zeer stomp is.
Monteer een新产品 wonneer het beschadigd of versleten is.
Wanner het blad doorslipt, stop dan de schroevendraier in de waarvoor voorziene opening en zet het blad m.b.v. de sleutel vast.
Waarschuwing! Neem de volgende voorzorgsmaatregelen:
- Let erop dat u zich nicht snijdt. Gebruik stevige werkhandsschoenen of een vod om het mes vast te nemen.
- Gebruik enkel het opgegevenervangmes.
- Verwijder om geen enkele reden de aandrivijing.
11.3 Het mes verrangen
Om veiligheidsredenen raden we aan om het mes door een erkendevakman te latentervangen.
| Type | POWDPG7561 |
| Voltage | 40V |
| Rotatiesnelheid | 3300 min-1 |
| Maaibreedte | 370 mm |
| Beschermingsklasse | Klasse III |
| Opvangzak | 35 l |
| Maaihoogte | 25-75 mm |
| Materialial behuizing | Plastic |
| Materialial grasopvangzak | Nylon met plastic bovendeksel |
| Aantal hoogteposities | 6 |
| Motortype | Borstelloos |
| Diameter voorwiel | 150 mm |
| Diameterchterwiel | 203 mm |
| Centraal instelbare hoogte van de beugel | Ja |
| Draaghandvat boven | Ja |
| Inklapbare beugel | Ja |
| Zijdelingse uitworp | Ja |
| Opvang | Ja |
13 GELUID
Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)
Geluidsdrukniveau LpA 71 dB(A)
Geluidsvermogenniveau LwA 86 dB(A)
AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.
aw (Trilling):
0.59m / s^2 K = 1,5m / s^2
14 GARANTIE
- Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
- Valen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
- Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
POWDPG7561 NL
- Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), oneskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
- De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
- We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij het duidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
- Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.
- Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blijft.
15 MILIEU
Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.
Afval geprodueerd door elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.
VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,
Product: Grasmaier
Handelsmerk: PowerPlus
Model:POWDPG7561
voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.
Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex VI LwA
Measured 84 dB(A)
Guaranteed 86 dB(A)
Notified Body TUV SUD Industrie Service
GmbH - Germany
Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);
EN60335-1:2012
EN60335-2-77:2010
EN55014-1:2006
EN55014-2: 2015
Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Ondergetekende handelt in opdracht van de bedrijfsleider,
Ludo Mertens
1 TOEPASSINGSGEBIED 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische veiligung 4
5.3 Veiligheid van personen 5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap 5
5.5 Service 6
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR GRASTRIMMERS 6
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
7.1 Batterijen 7
7.2 Laders
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ 8
8.1 Aanwijzingen op de lader 8
8.2 Verwijderen/plaatsen van de batterij 8
8.3 Indicator batterijcapaciteit (Fig. A). 8
9 ASSEMBLAGE 9
9.1 De schacht monteren (Fig. 1)
9.2 Hoogte-instelling (Fig. 2) 9
9.3 De beschemkap monteren (Fig. 3-6)
9.4 Het geleiderwiel monteren 9
9.5 De hulphandgreep instellen (Fig. 9)
9.6 De snijhoek instellen (Fig. 10)
9.7 Trimmen en kantsnijden (Fig. 11) 10
10 BEDIENING 10
10.1 In- en uitschakelen 10
10.2 De spel o en de draad verrangen (Fig. 12) 11
10.3 De draad manueel verlungen 11
11 REINIGING EN ONDERHOUD 11
12 BEWARING 11
13 TECHNISCHE GEGEVENS 12
14 GELUID 12
15 GARANTIE 12
16 MILIEU 13
17 CONFORMITEITSVERKLARING 14
GRASTRIMMER 20 V 250 MMPOWDPG75410
1 TOEPASSINGSGEBIED
De grastrimmer is ontworpen met het oog op het trimmen en afwerken van gazonranden en het maaien van gras op plekjes waar u anders moeilijk bij kunt. Het apparaat isuitsluitend bedoeld voor Niet-bedrijfsmatig gebruik.
Niet geschikt voor professioneel gebruik.
WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.
- Ontgrendelknop
- AAN/UIT-schakelaar
- Hulphandgreep
- Instelknop van de hulphandgreep
- Extension lock knob
- Verlengschacht
- Functieschakelaar
- Trimkop
-
Staaldraad
-
Beschermkap
-
Geleiderwiel
- Spoeldeksel
- Snijdraad
- Batterijpack (NIET MEEGELEVERD)
- Ontgrendelknop batterijpack
- Lader (NIET MEEGELEVERD)
- Capaciteitsindicator batterijpack
- Knop van de batterijcapaciteitsindicator
- Handgreep
3 INHOUD
- Verwijder alle verpakkingsmaterialial.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controller of de inhoud van de verpakking compleet is.
- Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.
WAARSCHUWING! Verpakkingsmaterial is geen spelegoed! Kinderen mogen Niet spelelen met plastic zakken! Gevaar voor verstikking!
Gastrimeter
Veiligheidskap
Geleiderwiel
Hulphandgreep
Handleiding
4 TOELICHTING VAN DE SYMBOLEN
In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:
| ! | Gevaar voor lichamelijk letsel of materiële schade. | | Het dragen van beschermingsschoenen worden aangeraden. |
POWDPG75410 NL
| Voor gezruik de handleiding lezen. | | Draag handschoenen. |
| Draag gezoorbescherming.
Draag een verilgheidsbril. | | Hou Personen en dieren minstens 15 m uit de buurt van de machine tijdens het werken. |
| Gebruik het toestel nooit in vochtige of native omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken. | | Indien er stof ontstaat, stofmasker dragen |
| Klasse III - Elektrisch materieel waar bij de bescherming tegen elektrische schokken bekomen wordt door voeding op zeer lage verilgheidsspanning en waarin geen spanningen, andere dan de zeer lage verilgheidsspanning voorkomen. | CE | Conform de essentièle eisen van de Europese richtlijn(en). |
| Stel de lader noch het batterijpack bloot aan water. | | Werp het batterijpack of de lader nicht in het vuur. |
| MAX. 40°C | Omgevingstemperatuur: max. 40 °C (enkel voor batterij). | | Gebruik de lader en de batterij enkel in afgesloten ruimtes. |
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).
5.1 Werkplaats
Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevalten leiden.
Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen können latent ontbranden.
Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gezruikt. Afleiding kanervozorgen dat u de controle over het toestel verliest.
-
Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
-
De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde
POWDPG75410 NL
apparaten. Ongewijzigde stekkers en passende stopcontacten doeh het risico op elektrische schokken afnemen.
- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
- Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoegt het risico op elektrische schokken.
- Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
- Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlangkabel die geschikt is voor gebruik buiten. Het gebruik van een verlangkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
- Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar verminder het gevaar voor een elektrische schok.
5.3 Veiligigkeit van Personen
- Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Draag uw personlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een personlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange harenen können door bewegende delen worden gegrepen.
- Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap
- Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiligier in het opgegeven vermogensbereik.
- Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
- Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
POWDPG75410 NL
- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
- Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkung van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
- Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkeliker te hanteren.
- Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.
5.5 Service
- Laat uw apparaat uitsluitend door gekwalificeerde vakkui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blift.
- veiligkeitseisen blift voldoen.
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR GRASTRIMMERS
- Grastrimmers mogen nicht door kinderen of door nicht opgeleide Personen gebrukt worden.
Draag sterke schoenen of laarzen om uw yoeten te beschermen.
Draag een lange broek om uw benen te beschermen.
- Controller het toestel voor het gebruik. Als het toestel beschadigd is, dan mag het nicht gebruikt worden.
- Als het toestel beschadigd is, LAST dan de schade door een erkend servicecenter herstellen.
- Gebruik het toestel Niet in de nabijheid van kinderen en/of dieren.
- Gebruik het toestel enkel bij daglicht of met een goede verlichting.
- Gebruik het toestel nooit zonder dat de beschermkap op+zijnplaats zit.
- Verwijder takken, stenen, draden en andere voorwerpen van de werkoppervlakte vooraleer u het toestel gebruikt.
- Gebruik het toestel enkel rechtep met de snijdraad gerichtaar de grond. Schakel het toestel nooit in als het zich in een andere stand bevindt.
- Hou uw handen en voeten.altijd uit de buurt van de snijdraad.
Vermijd het aanraken van de snijdraad.
Schakel het toestel uit en wacht tot de snijdraad volledig tot stilstand is gekomen vooraleer u het toestel neerlegt. Probeer nooit om zich de snijdraad tot stilstand te brengen.
Wees u ervan bewust dat het apparaat na het uitschakelen nog even kort blijf verder draaien.
- Gebruik enkel het type snijdraad dat door de fabrikant worden aanbevolen. Gebruik nooit metalen snijdraad of vislijn.
- Berg het toestel na gebruik veilig op, buiten het bereik van kinderen.
POWDPG75410 NL
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.
7.1 Batterijen
-
Probeer nooit om batterijen, om wat voor reden ook, te openen.
-
Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.
-
Laad ze enkel op bij temperaturenussen de 4^ en 40^
-
Bewaar uw batterijen op een koele droge plaats (5^ - 20^) . Bewaar batterijen nooit in ontladen toestand.
-
Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
-
Wanner u ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschermen".
-
Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaatk:tussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en za er een zeer groote stroom gaan vloeien die hitte za veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.
-
Verhit ze nicht. Wanneer batterijen boven de 100^ verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymerlagen beschadigd raken wat tot hetlekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeher veroorzaakt en tot barsten of brand kan leiden. Werp batterijen Niet in het vuur: gevaar voor een explosie of intense brand.
-
Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanner u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:
-
Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.
-
Volg onderstaande instructies bij huid- of oogcontact:
✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.
Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij dieuit het toestel is genomen. Verbrand een batterij Niet.
7.2 Laders
- Probeer nooit om Niet-oplaadbare batterijen te laden.
- Laat defecte snoeren onmiddelijk herstellen.
- Niet blootstellen aan water.
- Open de lader nicht.
- De behuizing van de lader Niet doorboren.
- De lader is uitsluitend bestemd voor gebruik binnenshuis.
POWDPG75410 NL
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ
8.1 Aanwijzingen op de lader
Sluit de lader aan op een stopcontact:
- Continu groen: klaar om op te laden.
- Rood knipperen: laadt op.
- Continu groen: opgeladen.
- Continu groen en rood: batterij of lader beschadigd.
Opmerking: als de batterij Niet goed in de lader past, koppel ze dan los en controllerer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat Niet stevig in de lader past.
- Controller de lader en het batterijpack geregeld tijdens het opladen.
- Koppel de lader los van het stopcontact en van het batterijpack wonneer de batterij opgeladen is.
- Laat het batterijpack volledig afkoelen voor u het gebruikt.
- Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.
OPMERKING: als de batterij heet is na langdurig gebruik in het apparaat, LAST ZAN DAN TOT kamertemperatuur afkoelen voor u ze oplaadt. Dit za de levensduur van uw batterijen verlengen.
8.2 Verwijderen/plaatsen van de batterij
WAARSCHUWING: controller vór u de grastrimmer afstelt of het apparaatuitgeschakeld is of verwijder het batterijpack.
- Houd het gereedschap met een hand vast en het batterijpack (14) met de andere.
- Om te installereren: duw en schuif het batterijpack in de batterijhouser tot de ontgrendelpaal aan de achterzijde van de batterij vastklikt en controllerer of de batterij stevig vastzit voor u begint te werken.
- Om te verwijdenen: duw op de ontgrendelpal van de batterij en trek tegelijkkertijd het batterijipack uit+zijn houder.
8.3 Indicator batterijcapaciteit (Fig. A)
Er zijn capaciteitsindicatoren (17) op het batterijpack. U kunt de capaciteit van de batterij controlleren wanneser u de knop (18) indrukt. Druk voor het gebruik van het apparaat de trekkerschakelaar (2) even in om te controlleren of de batterij voldoende opgeladen is om correct te werkken.
Deze 3 leds geben de capacité van de batterij aan:
- 3 leds branden: batterij volledig opgeladen.
- 2 leds branden: batterij 60% opgeladen.
1 led brandt: batterij bijna ontladen.
POWDPG75410 NL
9 ASSEMBLAGE
Sommige onderdelen van de gastrrimmer worden ongemonteerd geleverd. Ga verder als volgt om deze te monteren:
9.1 De schacht monteren (Fig. 1)
Wanner u de verpakking opent, ziet u dat de schacht in twee delen geleverd werk. Om beiden delen aan elkaar te monteren:
- Lijn de pij op de schacht met de handgreep uit met de pij op de schacht met de motorbehuizing.
- Schuif de schacht met de handgreeep in de verbinding en zet ze vast met de schroef.
9.2 Hoogte-instelling (Fig. 2)
Wanner de machine geassembleerd is, draai dan de vergrendelknop (5) voor het verlengen aan rechts om de schacht los te zetten. De hoogte kan nu ingesteld worden. Om de schacht te vergrendelen, draait u de vergrendelknop (5) voor het verlengen terug maar links.
9.3 De beschemkap monteren (Fig. 3-6)
Schuif de staaldraad (9) in de linker- enrechtserhulzen aan de onderkant van de motorbehuizing. (Fig. 3)
- Stop de beschemkap (10) in de zwarte opening van de motorbehuizing. Controller derichting van de beschemkap. Wanner u de trimfunctie gebruikt要去 de kap in de stand staan die op Fig. 4 te zien is.
- Plaats de beschermkap (10) op de motorbehuizing en draai ze een beetje om ervoor te zorgen dat ze vastklikt in de openingsen van de motorbehuizing. Zorg ervoor dat u de richting van de pijl volgt die op beschermkap werden aangebracht (Fig. 5).
- Zet de beschemkap op de motorbehuizing vast m.b.v. de schroef uit de verpakking (Fig. 6).
Opgelet! Letijdens deze handeling op het mesure voor de snijdraad. U zou gewond können raken.
Opgelet! Gebruik de grastrimmer nooit zonder beschermkap. Ze is van vitaal belong voor uw veriligheid en die van anderen alsook voor de goede werkig van de trimmer. Het Niet opvolgen van deze veriligheidsregel is Niet alleen gevaarlijk maar vermietigt ook de garantie.
9.4 Het geleiderwiel monteren
Wanner u met de kantsnjiderfunctie werkt, moet het geleiderwiel (11) op de trimmer gemonteerd worden. Stop het geleiderwiel in de zwarte opening van de motorbehuizing (Fig. 7). Zorg ervoor dat het geleiderwiel stevig in de opening zit en duw op de beveiliging zodat zeniet meer uitsteekt (Fig. 8).
9.5 De hulphandgreep instellen (Fig. 9)
Duw krachtig op de instelknop (4) en draai de handgreep met een neerwaartse beweging. Hou de handgreep neergedrukt tot de gewenste hoek bereikt is. Laat hierna de instelknop los.
9.6 De snijhoek instellen (Fig. 10)
De kop van uw trimmer heeft 4 standen. Dit LAST u toe om doeltreffend te werken met een comfortabele werkhoek. De trimmer trimt nauwkeurig de randen rond bloemperken, onder struiken, rond bomen, palen van hekken enz.
Om de hoek aan te passen, duwt u eenvoudigweg op de trimkop en brengt u de schacht in de gewenste stand.
9.7 Trimmen en kantsnjiden (Fig. 11)
De machine werd ontworpen voor zowel trimmen als kantsnijden. Om van trimmen maar kantsnijden om te schakelen, duwt u de functiekeuzeschakelaar (7) op het toestel in, neemt u de telescopische schacht met een hand vast en draait u hem� links.
Waarschuwing: verwijder het batterijpack uit de trimmer voór u het apparaat instelt.
Waarschuwing: draag alkijd een veiligheidsbril. Leun nooit over de trimmerkop. Stenen en ruin hun wegpringen of in uw ogen of gezicht terechtkomen en u blind maken of ernstig verwonden. Neem de volgende punten in ache wanner u het apparaat gebruikt: Draag stevige kledij en oogbescherming. Houd met een hand de handgreep vooraan en met de andere hand de hulphandgreep vast. Houd het apparaat onder uw middel. Maai van rechtsaar links zodat gras alkijd aan de kant gegenover uzelf terechtkomt. Houd het segment parallel met de aardingsdraad (of loodrecht om kanten te trimmen) en houd het gereed voor het te trimmen materiaal (maar Niet ertegen). Vermijd ondtussen om u voorover te buigen.
Waarschuwing: zorg ervoor dat de draad lang genoeg is vóor u begint te werken. Begin pas met trimmen wanner de motor op volle snelheid draait.
10 BEDIENING
Wanner de snijdraad bij het eerste gebruik te lang is, zullen de overbodige uiteinden door het mes in de beschermkap afgesneden worden.
Uw gastrrimmer levert zijn Beste prestaties wanner u zich aan de volgende instructies houdt:
- Gebruik de grastrimmer nooit zonder zijn veiligheidsvoorzieningen.
Maai geen nat gras. De beste resultaten bereikt u met droog gras.
Duw de grastrimmer nicht in het gras tot de knop is ingedrukt. Wacht tot de trimmer draait.
Beweeg de trimmer waar de zijkant terwijl u voorwaarts loopt en hou hem hierbij onder een hoek van ongeveer 30^ . Zo doet uw trimmer correct�n werk.
- Werk in verschillende laagjes om lang gras af te maaien, ga er meermaals overheen en maai het stap voor stap korter af.
- Gebruik de kantgeleider en de beschemkap om onnodige slijtage va de snijdraad te voorkomen.
- Hou de grastrimmer uit de buurt van harde voorwerpen om onnodige slijtage van de snijdraad te voorkomen.
10.1 In- en uitschakelen
- Druk de ontgrendelknop (1) in en duw op de aan/uit-schakelaar (2) om de trimmer te starten.
- Om het toestel uit te schakelen, maar u de aan/uit-schakelaar los.
OPGELET! Na het uitschakelen, blijdt de nylon draad nog een paar seconden verder draaien.
POWDPG75410 NL
10.2 De spel en de draad verrangen (Fig. 12)
Duw op de zijkanten van het spoeldeksel en verwieder het.
Verwieder de lege snijdraadspoel.
- Stop de uiteinden van de snijdraad van de(APeule spoel doorheen de openings van de spelhoender.
- Plaats het speldeksel terug op de spoelhouser.
- Wanner u het toestel opnieuw start, za de snijdraad automatisch op de perfecte lenghte afgesneden worden.
OPGELET! In geen geval mag u extra snijdraad op de spoel wikkelen. Vervang daarentegen de lege spoel en plaats een neue, identiek aan de originele. Het gebruik van snijdraad met eigenschappen die afwijken van die van de originele snijdraad,+kunnen de grastrimmer onomkeerbaar beschadigen en de garantie vermietigen.
10.3 De draad manueel verlengen
- De draad kan ook manueel verlengd worden indien nodig.
Haal de batterijui het toestel vór u de draad manueel verlengt.
Duw op de knop om de draad manueel te verlungen en LAST hem los terwijl u zachtjes aan de draad trekt tot hij aan het snijmes komt.
Wanner de draad verder dan het snijimesuitsteekt, is hij te lang.
11 REINIGING EN ONDERHOUD
Onze machines werden ontworpen om gedurende een langeijd te werkken met een minimum aan onderhoud. Een voortdurende goede werking is afhankelijk van een goede zorg voor de machine en een regelmatig reinigen ervan.
- Reinig regelmatig de ventilationsleuven van uw gereedschap. Gebruik hiervoor een zachte borstel of een droge vod.
- Reinig regelmatig de snijdraad en de spoel met een zachte borstel of een droge vod.
- Gebruik regelmatig een stompe schraper om gras en vuil aan de onderkant van de beschermkap te verwijderen.
12 BEWARING
- Bewaar de trimmer buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plek waar de temperatuur Niet te hoog of te laag is.
- Bewaar de trimmer buiten het bereik van direct zonlicht, indien möglich op een donkere of nauwelijks verlichte plek.
- Bewaar het toestel Niet in een nylon zak onions dat de vorming van vochtvlekken zou kappen bevorderen.
- Bewaar de grastrimmer Niet al rustend op de vloer. Hang hem daarentegen op aan zijn handgreep zodate beschemkap niets raakt. Wanner de beschemkap op een oppervlak rust, zou haar vom en afmetingen hunnen veranderen waardoor hare veiligheidseigenschappen zouden hunnen veranderen.
| Type | POWDPG75410 |
| Spanning | 20 V |
| Maaibreedte | 250 mm |
| Diameter van de snijdraad | Ø1,2 mm |
| Snijsystemeem | 1 draad / automatisch |
| Toerental (onbelast) | 8000 /min |
14 GELUID
Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)
Geluidsdrukniveau LpA
76 dB(A)
Geluidsvermogenniveau LwA
86 dB(A)
AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.
aw (Trilling)
1,87 m/s²
K = 1,5 m/s²
15 GARANTIE
- Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
- Valen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gelebruik van het toestel.
- Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
- Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
- Tevens kan geen aanssprak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikkseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
- De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
- Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoden (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
POWDPG75410 NL
Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
- Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.
- Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werkinq van dit toestel optimaal blijft.
16 MILIEU
Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.
Afval geproducedoor door elektrische machines mag Niet op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.
VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,
Product: Grastrimmer
Handelsmerk: PowerPlus
Model:POWDPG75410
voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zichnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.
Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex VI LwA
Measured
86 dB(A)
Guaranteed
89 dB(A)
Notified Body
TUV SUD Industrie Service
GmbH
Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):
EN60335-1:2012
EN60335-2-91:2014
EN55014-1:2006
EN55014-2: 2015
Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Ondergetekende handelt in opdracht van de bedrijfsleider,
Ludo Mertens
Regelgevings- en compliancemanager
