GEBRUIKSAANWIJZING ARG 450A+ WHIRLPOOL

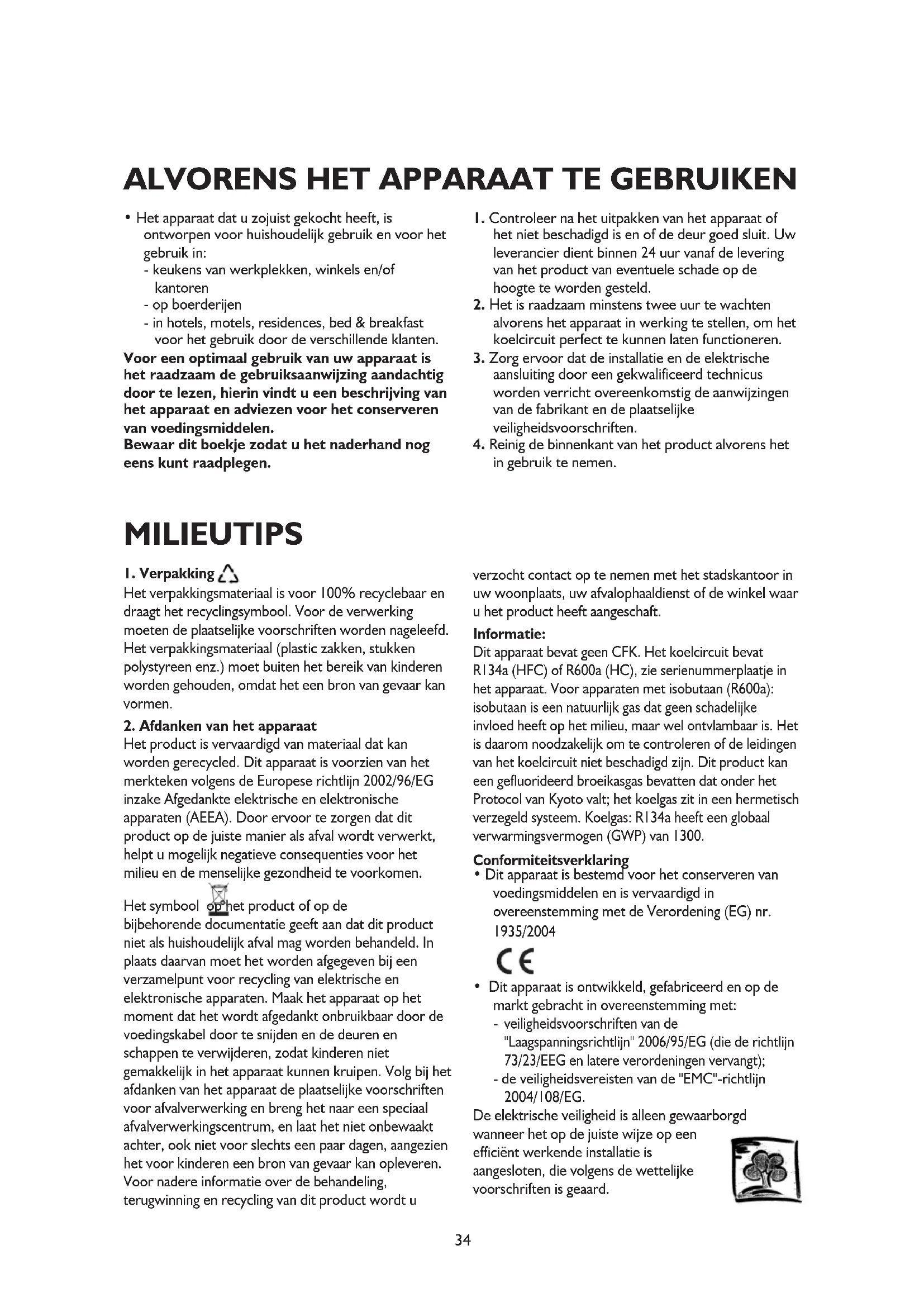

• Het apparaat dat u zojuist gekocht heeft, is ontworpen voor huishoudelijk gebruik en voor het gebruik in: - keukens van werkplekken, winkels en/of kantoren - op boerderijen - in hotels, motels, residences, bed & breakfast voor het gebruik door de verschillende klanten. Voor een optimaal gebruik van uw apparaat is het raadzaam de gebruiksaanwijzing aandachtig door te lezen, hierin vindt u een beschrijving van het apparaat en adviezen voor het conserveren van voedingsmiddelen. Bewaar dit boekje zodat u het naderhand nog eens kunt raadplegen.

1. Controleer na het uitpakken van het apparaat of

het niet beschadigd is en of de deur goed sluit. Uw leverancier dient binnen 24 uur vanaf de levering van het product van eventuele schade op de hoogte te worden gesteld.

2. Het is raadzaam minstens twee uur te wachten

alvorens het apparaat in werking te stellen, om het koelcircuit perfect te kunnen laten functioneren.

3. Zorg ervoor dat de installatie en de elektrische

aansluiting door een gekwalificeerd technicus worden verricht overeenkomstig de aanwijzingen van de fabrikant en de plaatselijke veiligheidsvoorschriften.

4. Reinig de binnenkant van het product alvorens het

in gebruik te nemen.

Het verpakkingsmateriaal is voor 100% recyclebaar en draagt het recyclingsymbool. Voor de verwerking moeten de plaatselijke voorschriften worden nageleefd. Het verpakkingsmateriaal (plastic zakken, stukken polystyreen enz.) moet buiten het bereik van kinderen worden gehouden, omdat het een bron van gevaar kan vormen.

2. Afdanken van het apparaat

Het product is vervaardigd van materiaal dat kan worden gerecycled. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Maak het apparaat op het moment dat het wordt afgedankt onbruikbaar door de voedingskabel door te snijden en de deuren en schappen te verwijderen, zodat kinderen niet gemakkelijk in het apparaat kunnen kruipen. Volg bij het afdanken van het apparaat de plaatselijke voorschriften voor afvalverwerking en breng het naar een speciaal afvalverwerkingscentrum, en laat het niet onbewaakt achter, ook niet voor slechts een paar dagen, aangezien het voor kinderen een bron van gevaar kan opleveren. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Informatie: Dit apparaat bevat geen CFK. Het koelcircuit bevat R134a (HFC) of R600a (HC), zie serienummerplaatje in het apparaat. Voor apparaten met isobutaan (R600a): isobutaan is een natuurlijk gas dat geen schadelijke invloed heeft op het milieu, maar wel ontvlambaar is. Het is daarom noodzakelijk om te controleren of de leidingen van het koelcircuit niet beschadigd zijn. Dit product kan een gefluorideerd broeikasgas bevatten dat onder het Protocol van Kyoto valt; het koelgas zit in een hermetisch verzegeld systeem. Koelgas: R134a heeft een globaal verwarmingsvermogen (GWP) van 1300. Conformiteitsverklaring

• Dit apparaat is bestemd voor het conserveren van voedingsmiddelen en is vervaardigd in overeenstemming met de Verordening (EG) nr. 1935/2004

• Dit apparaat is ontwikkeld, gefabriceerd en op de markt gebracht in overeenstemming met:

veiligheidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt); - de veiligheidsvereisten van de "EMC"-richtlijn 2004/108/EG. De elektrische veiligheid is alleen gewaarborgd wanneer het op de juiste wijze op een efficiënt werkende installatie is aangesloten, die volgens de wettelijke voorschriften is geaard. MILIEUTIPS35 INSTALLATIE

• Het apparaat moet door twee of meerdere personen worden verplaatst en geïnstalleerd.

• Wees voorzichtig bij het verplaatsen van het apparaat om te voorkomen dat de vloer beschadigd raakt (b.v. parket).

• Zorg ervoor dat het product tijdens de installatie de voedingskabel niet beschadigt.

• Installeer het product niet in de buurt van een warmtebron.

• Laat een vrije ruimte aan de zijkanten en boven het apparaat om een goede ventilatie te garanderen of volg de installatie-instructies.

• Houd de ventilatie-openingen van het apparaat vrij van obstakels.

• Beschadig de leidingen van het koelcircuit van de koelkast niet.

• Installeer het product waterpas op een vloer die het gewicht kan dragen en in een ruimte die geschikt is voor de afmetingen en het gebruik van het product.

• Plaats het apparaat in een droge en goed geventileerde ruimte. Het apparaat is afgesteld om te werken in ruimten waarin de temperatuur binnen de volgende waarden ligt, die op hun beurt weer afhankelijk zijn van de klimaatklasse die op het serienummerplaatje staat aangegeven: het is mogelijk dat het apparaat niet goed functioneert als het voor een lange tijd in een ruimte wordt gelaten met een hogere of lagere temperatuur dan het genoemde bereik.

• Controleer of de spanning op het typeplaatje overeenkomt met de spanning in uw woning.

• Gebruik geen enkele of meervoudige adapters of verlengsnoeren.

• Gebruik voor de aansluiting op de waterleiding de bij het nieuwe apparaat geleverde slang en niet die van het vorige apparaat.

• De voedingskabel mag alleen door gekwalificeerd personeel of door de Klantenservice worden gewijzigd of vervangen.

• Het moet mogelijk zijn het apparaat van het elektriciteitsnet af te koppelen door de stekker uit het stopcontact te halen of via een tweepolige netschakelaar die bovenstrooms van het stopcontact is geplaatst. VEILIGHEID

• Voorkom de opslag in het apparaat van sprays of houders met drijfgassen of brandbare stoffen.

• Bewaar of gebruik geen benzine of andere gassen en licht ontvlambare stoffen in de buurt van het apparaat of van andere elektrische huishoudelijke apparatuur. De dampen die hieruit voortkomen kunnen brand of explosies veroorzaken.

• Gebruik geen andere mechanische, elektrische of chemische systemen die het ontdooiproces versnellen dan door de fabrikant zijn aanbevolen.

• Gebruik of plaats geen elektrische apparaten in de vakken van het apparaat, als hiervoor geen uitdrukkelijke toestemming door de fabrikant is gegeven.

• Dit apparaat is niet bestemd om gebruikt te worden door personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of mentale vermogens, of zonder ervaring of kennis van het apparaat, behalve als zij tijdens het gebruik instructies ontvangen van of begeleid worden door een persoon die verantwoordelijk is voor hun veiligheid.

• Om het risico te vermijden dat kinderen in de koelkast opgesloten raken en stikken, mag hen niet worden toegestaan in het product te spelen of zich erin te verstoppen.

• Slik de (niet-giftige) vloeistof uit de vrieselementen niet in (niet op alle modellen).

• Eet geen ijsblokjes of waterijsjes die net uit de vriezer komen, aangezien deze zo koud zijn dat ze ijsbrand kunnen veroorzaken. GEBRUIK

• Trek de stekker uit het stopcontact of sluit de stroomtoevoer af voordat u met reinigings- of onderhoudswerkzaamheden begint.

• Alle apparaten met ijsmakers en waterdispensers moeten op een waterleidingnet aangesloten worden dat uitsluitend drinkwater levert (met een waterleidingdruk van tussen de 0,17 en 0,81 MPa (1,7 en 8,1 bar)). De ijsmakers en/of waterdispensers die niet rechtstreeks op het waterleidingnet zijn aangesloten, mogen uitsluitend met drinkwater worden gevuld.

• Gebruik het koelgedeelte uitsluitend voor het bewaren van verse levensmiddelen en het vriesgedeelte uitsluitend voor het bewaren van diepvriesproducten, het invriezen van verse levensmiddelen en het maken van ijsblokjes.

• Bewaar geen dranken in glas in het vriesvak, omdat glazen potten of flessen kunnen barsten.

• Leg onverpakt voedsel niet tegen de interne onderdelen van de koelkast of het vriesvak aan. De fabrikant kan niet aansprakelijk worden gesteld, indien bovenstaande adviezen en voorzorgsmaatregelen niet in acht zijn genomen. Klimaatklasse Omg. Temp. (°C) Omg. Temp. (°F) SN van 10 tot 32 van 50 tot 90 N van 16 tot 32 van 61 tot 90 ST van 16 tot 38 van 61 tot 100 T van 16 tot 43 van 61 tot 110 ALGEMENE VOORZORGSMAATREGELEN EN ADVIEZEN36 Opmerkingen:

• Blokkeer het luchtuitlaatgebied (op de achterwand) niet met levensmiddelen

• Als de vriezer voorzien is van een klep, dan kan de opbergruimte vergroot worden door de klep te verwijderen (door hem te buigen).

• Alle schappen, kleppen en korven zijn uitneembaar.

• De binnentemperatuur van het apparaat kan beïnvloed worden door de omgevingstemperatuur, hoe vaak de deur wordt geopend en de plaats van het apparaat. Bij het instellen van de temperatuur moet rekening gehouden worden met deze factoren.

• Tenzij anders gespecificeerd zijn de accessoires van het apparaat niet geschikt om afgewassen te worden in de afwasmachine.

• Hoe groter de afstand tussen de achterkant van het apparaat en de muur, hoe hoger de energiebesparing. Inschakelen van het apparaat Het apparaat in werking stellen Het apparaat heeft interne bedieningen. Steek de stekker in het stopcontact. Wanneer het apparaat is aangesloten op het elektriciteitsnet, gaat de binnenverlichting branden als de deur van de koelkast wordt geopend. Met de thermostaat in het koelvak van het apparaat kan de temperatuur van het koelvak en die van het lagetemperatuurvak (indien aanwezig) worden geregeld. Instellen van de temperatuur: Temperatuurinstelling: De thermostaat regelt automatisch de binnentemperatuur van het koelvak en van het vak (indien aanwezig). Door de knop van stand 1 op 7 (koudste instelling) te draaien wordt de binnentemperatuur verlaagd. Op de stand 0 wordt het apparaat uitgeschakeld. Voor het bewaren van voedsel voor een korte tijd kan de thermostaatknop tussen 1 (Min) en 3 (Med). - Zet voor het bewaren van voedsel voor een lange periode in het vak , de thermostaatknop op 3 of 4. Opmerking: De omgevingstemperatuur, de frequentie waarmee de deur wordt geopend en de plaats van het apparaat kunnen van invloed zijn op de binnentemperatuur van de koelkast. De stand van de thermostaatknop dient op grond van deze factoren te worden aangepast. Bewaren van levensmiddelen in de koelkast Plaats de levensmiddelen zoals in de afbeelding te zien is. A Vis, vlees B Gekookt voedsel C Groente en fruit D Flessen E Kaas Opmerkingen:

• De afstand tussen de schappen en de achterste binnenwand van de koelkast zorgt voor een vrije luchtcirculatie.

• Zet de levensmiddelen niet tegen de achterwand van de koelkast.

• Zet geen levensmiddelen in de koelkast die nog warm zijn.

• Bewaar vloeistoffen in gesloten houders. Belangrijk Het bewaren van groente met een hoog watergehalte kan condensvorming veroorzaken op het glazen schap van de groente- en fruitlade: dit is niet van invloed op de goede werking van het apparaat.

GEBRUIK VAN HET KOELVAK

De vorm van het thermostaatkastje is afhankelijk van het merk37 Het lagetemperatuurvak is

In het lagetemperatuurvak kunnen ook verse levensmiddelen worden ingevroren. De hoeveelheid verse levensmiddelen die in 24 uur kan worden ingevroren staat aangegeven op het typeplaatje. Opmerking: In het lagetemperatuurvak kan ook bij een stroomuitval de juiste temperatuur worden gehandhaafd voor het bewaren van voedsel. Geadviseerd wordt om gedurende een dergelijke periode de deur van het vak niet te openen. Invriezen van vers voedsel (alleen in de vakken met de markering ) Belangrijk

• Voordat verse levensmiddelen ingevroren worden, moeten ze in aluminiumfolie, plastic folie, waterdichte plastic verpakking, polyethyleen bakjes met deksel, diepvriesbakken die geschikt zijn voor het invriezen van vers voedsel verpakt worden.

• Zet het in te vriezen voedsel in het bovenste vak, laat voldoende ruimte om de pakjes heen zodat de lucht goed kan circuleren.

• Draai de thermostaatknop een half teken lager wanneer u de levensmiddelen in het vriesvak zet, om een optimale invriesprocedure te bewerkstelligen.

• Na 24 uur is het invriezen voltooid. Apparaten met een vak In de tabel hiernaast kunt u zien hoeveel maanden verse, ingevroren levensmiddelen bewaard kunnen worden. Bij de aankoop van diepvriesproducten moet u op de volgende punten letten:

• controleer of de verpakking niet beschadigd is (ingevroren levensmiddelen in beschadigde verpakking kunnen bedorven zijn). Als de verpakking bol staat of als er vochtplekken op zitten, is het product niet onder optimale omstandigheden bewaard en kan het al gedeeltelijk ontdooid zijn.

• Diepvriesproducten moeten als laatste worden gekocht en in isolerende tassen worden vervoerd.

• Zet de diepvriesproducten bij thuiskomst meteen in het lagetemperatuurvak.

• Als voedsel gedeeltelijk ontdooid is, mag het niet opnieuw worden ingevroren. Eet het binnen 24 uur op.

• Variaties in temperatuur moeten vermeden worden of tot een minimum worden beperkt. De uiterste houdbaarheidsdatum op de verpakking moet worden gerespecteerd.

• De instructies op de verpakking voor het conserveren van diepvriesproducten moeten altijd worden opgevolgd. Het maken van ijsblokjes als er een ijsbakje aanwezig is

• Vul het ijsbakje voor 2/3 met water en zet het in het lagetemperatuurvak

• Gebruik, indien het ijsbakje aan de bodem van het lagetemperatuurvak is vastgevroren, geen puntige of scherpe voorwerpen om het los te maken.

• Om de ijsblokjes eenvoudig te verwijderen buigt u het bakje om.

LAGETEMPERATUURVAK (indien aanwezig) MAANDEN VOEDINGSMIDDELEN38 Trek de stekker uit het stopcontact of sluit de stroomtoevoer af voordat u onderhouds- of reinigingswerkzaamheden uitvoert. De koelkast wordt geheel automatisch ontdooid. De aanwezigheid van waterdruppels op de achterwand aan de binnenkant van de koelkast duidt erop dat het apparaat bezig is automatisch te ontdooien. Het dooiwater wordt automatisch via een afvoeropening in een opvangbak geleid, waar het verdampt. Maak de binnenkant van de afvoeropening van het dooiwater regelmatig schoon om een constante en correcte afvoer van dooiwater te garanderen. Ontdooien van het vriesvak Wij raden u aan het vriesvak 1 of 2 maal per jaar te ontdooien, of wanneer de ijsvorming te dik is geworden. IJsvorming is een normaal verschijnsel. De hoeveelheid en de snelheid waarmee zich het ijs vormt, hangt af van de omgeving waarin het apparaat zich bevindt en van de frequentie waarmee de deur wordt geopend en is over het algemeen groter op de bovenste roosters. De ijsvorming is het grootst op het bovenste gedeelte van het vak. Dit is normaal en heeft geen invloed op het correct functioneren van het apparaat. Het is raadzaam het vak te ontdooien wanneer u weinig voorraad heeft.sont peu abondantes.

• Open de deur en haal alle levensmiddelen uit de vriezer, wikkel ze dicht tegen elkaar in krantenpapier en bewaar ze op een koele plaats of in een koeltas.

• Laat de deur open zodat het ijs kan smelten.

• Reinig de binnenkant van de vriezer met een vochtige spons met lauw water en/of een neutraal schoonmaakmiddel. Gebruik geen schuurmiddelen.

• Spoel de binnenkant goed af en droog hem zorgvuldig.

• Plaats de levensmiddelen weer in het vak.

• Schakel het apparaat weer in.

• Reinig geregeld de condensor aan de achterkant van het apparaat met een stofzuiger of een borstel.

• Reinig de buitenkant met een zachte doek. Als u het apparaat langere tijd niet gebruikt

1. Maak de koelkast helemaal leeg.

2. Trek de stekker uit het stopcontact.

3. Ontdooi het apparaat en maak de binnenkant

4. Laat, als het apparaat langdurig niet gebruikt

wordt, de deur open staan, om te voorkomen dat er schimmel, onaangename geuren en oxidatie ontstaan.

5. Reinig het apparaat.

• Reinig de binnenkant van het lagetemperatuurvak (waar aanwezig) tijdens het ontdooien.

• Reinig de binnenkant van de koelkast regelmatig met een vochtige spons met lauw water en/of een neutraal schoonmaakmiddel. Spoel en droog het apparaat met een zachte doek. Gebruik geen schuurmiddelen.

• Reinig de buitenkant met een met water bevochtigde zachte doek. Gebruik geen schuurmiddelen of schuursponsjes, vlekkenmiddelen (bv. aceton, trichloorethyleen), of azijn. Vervangen van het lampje: Ga als volgt te werk om het lampje te vervangen:

• Haal de stekker uit het stopcontact.

• Druk de lipjes aan de zijkanten van het lampenkapje in en neem het weg.

• Vervang het lampje door een nieuw exemplaar met een vermogen van niet meer dan 10W.

• Plaats het lampenkapje terug en wacht 5 minuten voordat u het apparaat opnieuw aansluit.

REINGING EN ONDERHOUD40

1. De koelkast werkt niet.

• Is de stroom uitgevallen?

• Zit de stekker goed in het stopcontact?

• Is de tweepolige netschakelaar ingeschakeld?

• Is de zekering doorgebrand?

2. De temperatuur in de vakken is te hoog.

• Zit de deur goed dicht?

• Verhindert het voedsel dat de deur gesloten wordt?

• Staat het apparaat dicht bij een warmtebron?

• Staat de thermostaat in de goede stand?

• Wordt de luchtcirculatie door de ventilatieopeningen gehinderd?

3. De temperatuur in het koelvak is te laag

• Staat de thermostaat in de goede stand?

4. Het apparaat maakt erg veel lawaai.

• Is het apparaat correct geïnstalleerd?

• Raken de buizen aan de achterkant elkaar of trillen ze?

5. Er ligt water op de bodem van het koelvak.

• Is de afvoer van het dooiwater misschien verstopt?

6. Te veel ijsvorming in het

• Verhindert het voedsel dat de deur gesloten wordt? Opmerkingen:

• Borrelende of sissende geluiden veroorzaakt door de expansie van het koelcircuit zijn normaal. STORINGEN OPSPOREN Voordat u de klantenservice belt:

1. Ga na of u de storingen niet zelf kunt verhelpen

(zie “Storingen opsporen”).

2. Zet het apparaat weer aan om te zien of het

probleem is verholpen. Is dit niet het geval, schakel het apparaat dan uit en wacht ongeveer een uur voordat u het weer aanzet.

3. Als ook dat niet helpt, wend u dan tot onze

klantenservice. Vermeld de volgende gegevens:

• de aard van de storing

• het servicenummer (nummer achter het woord SERVICE op het typeplaatje binnenin het apparaat)

• uw telefoonnummer. Opmerking: De richting waarin de deur opengaat, kan worden veranderd. Als deze verandering verricht wordt door de Klantenservice, wordt dit niet gedekt door de garantie. KLANTENSERVICE41

• Installeer het apparaat niet in de buurt van warmtebronnen. Installatie in een warme omgeving, rechtstreekse blootstelling aan de zon of opstelling van het apparaat in de buurt van een warmtebron (kachel, fornuis) verhogen het stroomverbruik en dienen te worden vermeden.

• Indien dit niet mogelijk is, moeten de volgende minimumafstanden worden aangehouden:

• 30 cm vanaf fornuizen die werken op kolen of petroleum;

• 3 cm vanaf elektrische fornuizen en/of gasfornuizen.

• Het apparaat is ontworpen om ingebouwd te worden. Installeer het apparaat in het keukenmeubel op basis van de vereiste afmetingen (zie afbeelding).

• Maak de binnenkant schoon.

• Breng de bijgeleverde accessoires aan. Elektrische aansluiting

• Houd u aan de plaatselijke voorschriften voor de elektrische aansluiting.

• De gegevens met betrekking tot de spanning en het vermogensverbruik staan op het typeplaatje in het apparaat.

• De aarding van het apparaat is wettelijk verplicht. De fabrikant aanvaardt geen enkele aansprakelijkheid voor eventueel persoonlijk letsel of schade aan dieren of voorwerpen, die te wijten is aan het niet in acht nemen van deze voorschriften.

• Als de stekker en het stopcontact niet van hetzelfde type zijn, laat het stopcontact dan vervangen door een erkend elektricien.

• Gebruik geen verlengsnoeren of meervoudige adapters. Afkoppeling van het elektriciteitsnet Het moet mogelijk zijn het apparaat van het elektriciteitsnet af te koppelen door de stekker uit het stopcontact te halen of via een tweepolige netschakelaar die bovenstrooms van het stopcontact is geplaatst. INSTALLATIE42 Omkeren van de draairichting van de deur Omkeren van de draairichting van de deur De deur van de koelkast kan aan de rechter- of linkerkant worden geopend. Bij levering wordt de deur van het apparaat aan de linkerkant geopend. Om de openingsrichting te wijzigen moeten de onderstaande instructies worden opgevolgd. Opmerking: Opmerking: alvorens de openingsrichting van de deur om te keren moet de stekker van het apparaat uit het stopcontact worden getrokken of moet de elektrische voeding worden uitgeschakeld.

1. Verwijder de twee schroeven (1) terwijl u het

bovenste scharnier (2) (rechterkant) tegen het frame houdt. Verwijder het scharnier (2).

2. Til de deur op van de pen van het onderste

scharnier en leg hem op een niet-krassend oppervlak.

3. Verwijder de twee schroeven (3) terwijl u het

onderste scharnier ondersteunt (4). Verwijder het scharnier (4).

4. Draai het scharnier (2) om. Monteer het

onderste scharnier (2) weer op de linker onderkant, met behulp van de twee schroeven (1).

5. Laat de deur op de pen van het onderste

scharnier (2) zakken.

6. Monteer, terwijl de deur in gesloten stand is, het

bovenste scharnier (4) aan de linkerkant met behulp van de twee schroeven (3). Draai de schroeven (1) pas vast als de deur waterpas is ten opzichte van de bovenkant van het meubel.

Opening van de deur aan de linkerkant fig. 1

Opening van de deur aan de rechterkant fig. 243 Omkeren van de draairichting van de deur van het binnenvak

1. Verwijder de twee plastic schroeven (1) aan de

2. Verwijder de twee schroefafdekkingen (2) en de

haak van de deur (3).

3. Schroef de deur van het vriesvak (4) los en haal

hem weg. Keer de deur om en monteer hem weer aan de linkerkant.

4. Keer de haak van de deur (3) om, monteer hem

weer aan de rechterkant en monteer de twee schroefafdekkingen (2) weer.

5. Plaats tenslotte de twee plastic schroeven (1)

weer aan de rechterkant.
