BEDIENUNGSANLEITUNG ARG 450A+ WHIRLPOOL

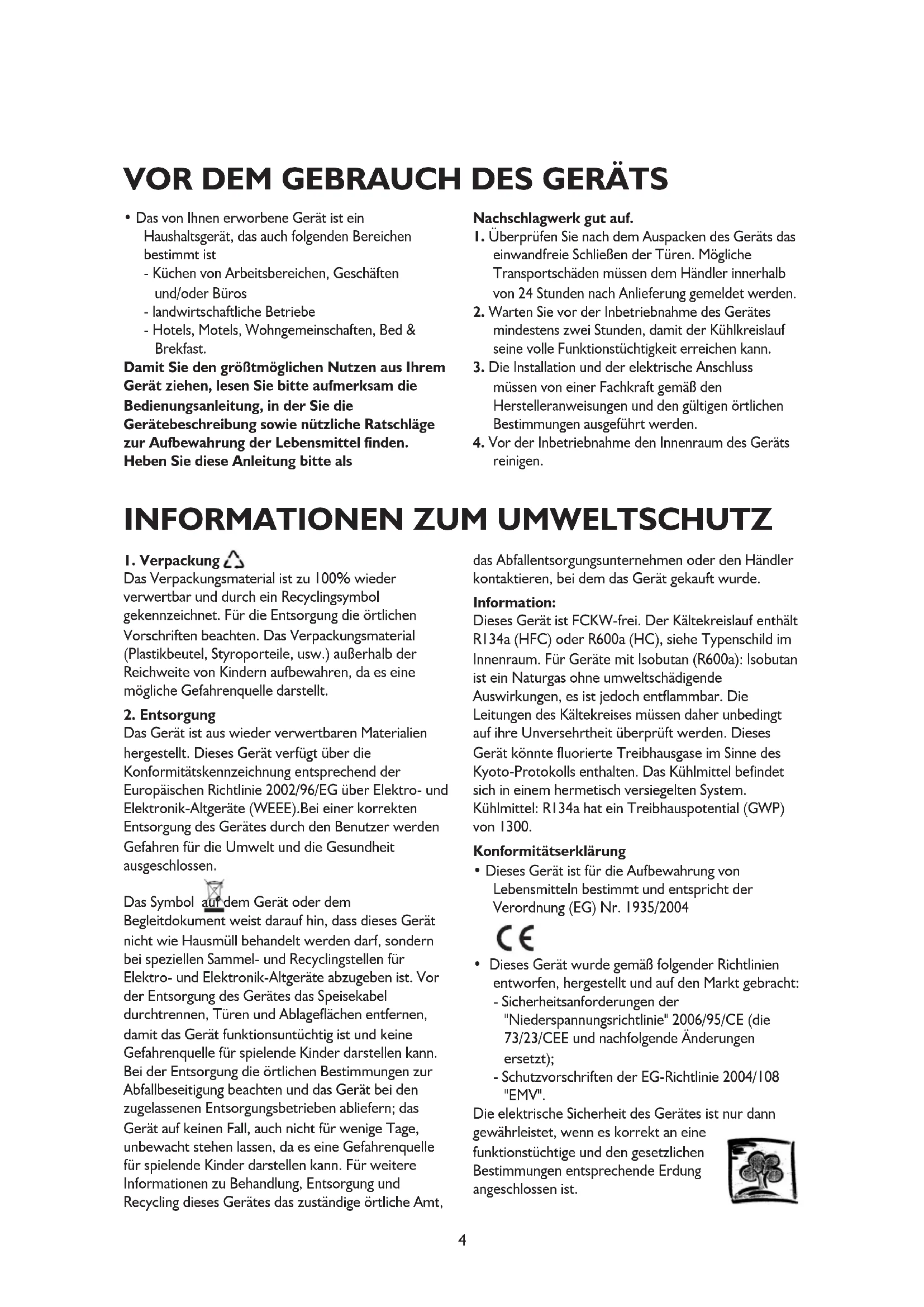

• Das von Ihnen erworbene Gerät ist ein Haushaltsgerät, das auch folgenden Bereichen bestimmt ist - Küchen von Arbeitsbereichen, Geschäften und/oder Büros - landwirtschaftliche Betriebe - Hotels, Motels, Wohngemeinschaften, Bed & Brekfast. Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden. Heben Sie diese Anleitung bitte als Nachschlagwerk gut auf.

1. Überprüfen Sie nach dem Auspacken des Geräts das

einwandfreie Schließen der Türen. Mögliche Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.

2. Warten Sie vor der Inbetriebnahme des Gerätes

mindestens zwei Stunden, damit der Kühlkreislauf seine volle Funktionstüchtigkeit erreichen kann.

3. Die Installation und der elektrische Anschluss

müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.

4. Vor der Inbetriebnahme den Innenraum des Geräts

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Das Gerät ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE).Bei einer korrekten Entsorgung des Gerätes durch den Benutzer werden Gefahren für die Umwelt und die Gesundheit ausgeschlossen. Das Symbol auf dem Gerät oder dem Begleitdokument weist darauf hin, dass dieses Gerät nicht wie Hausmüll behandelt werden darf, sondern bei speziellen Sammel- und Recyclingstellen für Elektro- und Elektronik-Altgeräte abzugeben ist. Vor der Entsorgung des Gerätes das Speisekabel durchtrennen, Türen und Ablageflächen entfernen, damit das Gerät funktionsuntüchtig ist und keine Gefahrenquelle für spielende Kinder darstellen kann. Bei der Entsorgung die örtlichen Bestimmungen zur Abfallbeseitigung beachten und das Gerät bei den zugelassenen Entsorgungsbetrieben abliefern; das Gerät auf keinen Fall, auch nicht für wenige Tage, unbewacht stehen lassen, da es eine Gefahrenquelle für spielende Kinder darstellen kann. Für weitere Informationen zu Behandlung, Entsorgung und Recycling dieses Gerätes das zuständige örtliche Amt, das Abfallentsorgungsunternehmen oder den Händler kontaktieren, bei dem das Gerät gekauft wurde. Information: Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC) oder R600a (HC), siehe Typenschild im Innenraum. Für Geräte mit Isobutan (R600a): Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden. Dieses Gerät könnte fluorierte Treibhausgase im Sinne des Kyoto-Protokolls enthalten. Das Kühlmittel befindet sich in einem hermetisch versiegelten System. Kühlmittel: R134a hat ein Treibhauspotential (GWP) von 1300. Konformitätserklärung

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt); - Schutzvorschriften der EG-Richtlinie 2004/108 "EMV". Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

• Zum Transport und zur Installation des Geräts sind zwei oder mehrere Personen erforderlich.

• Beim Auf- bzw. Umstellen des Gerätes darauf achten, dass der Fußboden nicht beschädigt wird (z. B. Parkett).

• Während der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht.

• Das Gerät nicht neben einer Wärmequelle aufstellen.

• Zur Gewährleistung einer angemessenen Belüftung ausreichend Freiraum über und neben dem Gerät lassen.

• Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.

• Die Leitungen des Kühlkreislaufs dürfen nicht beschädigt werden.

• Installieren Sie und nivellieren Sie das Gerät auf einer tragfähigen Fußbodenfläche und wählen Sie dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum.

• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind: Der Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über längere Zeit bei höheren oder tieferen Temperaturwerten als denen des vorgeschriebenen Bereichs läuft.

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt.

• Weder Einzel- noch Mehrfachadapter oder Verlängerungskabel verwenden.

• Verwenden Sie zum Anschluss an die Wasserleitung den im Lieferumfang des neuen Geräts einbegriffenen Schlauch und nicht den Ihres Vorgängergeräts.

• Das Netzanschlusskabel darf nur von qualifizierten Technikern oder von der Kundendienststelle geändert oder ersetzt werden.

• Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. SICHERHEIT

• Im Gerät keine Spraydosen oder Behälter mit Treibgasen oder Brennstoffen lagern.

• Kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Geräts oder anderer Haushaltsgeräte aufbewahren oder verwenden. Durch die ausströmenden Dämpfe bestände Brandoder Explosionsgefahr.

• Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.

• Verwenden Sie keine elektrischen Geräte in den Geräteräumen, wenn diese nicht denen vom Hersteller genehmigten entsprechen.

• Dieses Gerät sollte von Kindern, Behinderten und im Umgang mit dem Gerät unerfahrenen Personen nur nach einer Einweisung zum Gebrauch und unter Aufsicht benutzt werden.

• Kindern das Spielen und Verstecken im Gerät untersagen, um Erstickungs- und Einschließgefahr zu vermeiden.

• Die in den Kälteakkus enthaltene (ungiftige) Flüssigkeit nicht verschlucken (nicht bei allen Modellen).

• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können. GEBRAUCH

• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung unterbrechen.

• Sämtliche Geräte mit Eisbereiter und Wasserspender müssen ausschließlich an eine Trinkwasserleitung angeschlossen werden (mit Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar)). Nicht direkt an die Wasserleitung angeschlossene Eisbereiter bzw. Wasserspender dürfen nur mit Trinkwasser gefüllt werden.

• Das Kühlabteil nur zur Lagerung frischer Lebensmittel und das Gefrierabteil nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln verwenden.

• Bewahren Sie keine Flüssigkeiten in Glasbehältern im Gefrierraum auf, da die Behälter platzen können.

• Vermeiden Sie, dass unverpackte Lebensmittel mit den Innenwänden des Kühl- oder Gefrierraums in direkten Kontakt kommen. Der Hersteller übernimmt keine Haftung bei Nichtbefolgen oben angeführter Ratschläge und Vorsichtsmaßnahmen. Klimaklasse Raumtemp. (°C) Raumtemp. (°F) SN von 10 bis 32 von 50 bis 90 N von 16 bis 32 von 61 bis 90 ST von 16 bis 38 von 61 bis 100 T von 16 bis 43 von 61 bis 110

ALLGEMEINE HINWEISE UND RATSCHLÄGE6

• Verstellen Sie den Luftauslassbereich (an der Rückwand) nicht mit Lebensmitteln

• Ist der Gefrierraum mit einer Klappe ausgestattet, kann das Fassungsvermögen durch Entfernen (Biegen) der Klappe erhöht werden.

• Alle Ablagen, Klappen und Ausziehkörbe können entfernt werden.

• Die Innentemperaturen des Geräts hängen von der Raumtemperatur, der Häufigkeit der Türöffnungen und dem Gerätestandort ab. Bei der Temperatureinstellung sind diese Faktoren zu berücksichtigen.

• Soweit nicht anders angegeben, ist das Gerätezubehör nicht zum Spülen im Geschirrspüler geeignet.

• Je größer der Abstand zwischen der Geräterückseite und der Wand ist, um so größer ist die Energieersparnis. Gerät einschalten Inbetriebnahme des Geräts Die Bedienelemente befinden sich im Innenraum des Geräts. Stecken Sie den Netzstecker in die Steckdose. Wenn das Gerät an die Stromversorgung angeschlossen ist, schaltet sich die Innenbeleuchtung ein, wenn die Tür geöffnet wird. An dem Thermostat im Kühlraum können Sie die Temperatur des Kühlraums und des Tiefkühlfachs (falls vorhanden) einstellen. Temperatureinstellung des Geräts: Temperatureinstellung: Der Thermostat regelt automatisch die Innentemperatur des Kühlraums und des Tiefkühlfachs (falls vorhanden). Durch Drehen des Thermostatknopfs von 1 bis 7 (kälteste Einstellung) werden stufenweise niedrigere Kühltemperaturen im Innenraum erzielt. In der Stellung 0 ist das Gerät ausgeschaltet. Für die vorübergehende Aufbewahrung von Lebensmitteln sollte der Thermostatknopf auf die Positionen zwischen 1 (niedrigste Kühlleistung) und 3 (mittlere Kühlleistung) gestellt werden. - Stellen Sie für eine längerfristige Aufbewahrung von Lebensmitteln im Tiefkühlfach den Thermostatknopf auf 3 oder 4. Hinweis: Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden. Aufbewahrung von Lebensmitteln im Kühlschrank Lagern Sie die Lebensmittel laut Abbildung ein: A Fisch, Fleisch B Gegarte, gekochte Speisen C Obst und Gemüse D Flaschen EKäse Hinweise:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation.

• Lagern Sie die Lebensmittel so, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen.

• Lagern Sie keine warmen Speisen im Kühlraum ein.

• Bewahren Sie Flüssigkeiten in geschlossenen Behältern auf. Wichtig: Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser auf der Glasplatte des Obstund Gemüsefachs führen: dies beeinträchtigt den korrekten Betrieb des Geräts nicht. SO BEDIENEN SIE IHR GERÄT RICHTIG

Die Form des Thermostatgehäuses hängt von der Marke ab7 Das Tiefkühlfach ist

Das Tiefkühlfacht kann auch zum Einfrieren frischer Lebensmittel verwendet werden. Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben. Hinweis: Auch bei Stromausfall behält das Gefrierfach die zur Aufbewahrung der Lebensmittel erforderliche Temperatur aufrecht. Während dieser Zeit sollte die Tür des Fachs allerdings nicht geöffnet werden. Einfrieren frischer Lebensmittel (nur in mit markierten Fächern ) Wichtig:

• Packen und versiegeln Sie frische Lebensmittel vor dem Einfrieren in Aluminium- oder Klarsichtfolie, wasserdichte Kunststoffbeutel, Polyäthylenbehälter mit Deckel oder zum Einfrieren frischer Lebensmittel geeignete Tiefkühlbehälter.

• Legen Sie die einzufrierenden Lebensmittel in das obere Fach und lassen Sie um die Päckchen ausreichend Platz für die freie Luftzirkulation.

• Stellen Sie zur Beschleunigung des Gefriervorgangs den Thermostatknopf vor dem Einführen der Lebensmittel um eine halbe Raststellung nach unten.

• Nach 24 Stunden ist der Gefriervorgang beendet. Für Geräte mit -Sterne Gefrierfach Die maximale Aufbewahrungsdauer für eingefrorene frische Lebensmittel kann der nebenstehenden Tabelle entnommen werden. Achten Sie bitte beim Einkaufen von Tiefkühlware auf Folgendes:

• Die Verpackung darf nicht beschädigt sein (da sonst der Inhalt leicht ungenießbar werden könnte). Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, wurde das Produkt nicht optimal gelagert und der Inhalt könnte angetaut sein.

• Legen sie beim Einkaufen die Tiefkühlware erst am Ende des Einkaufs in den Einkaufswagen und transportieren Sie sie stets in einer Kühltasche.

• Legen Sie die Tiefkühlware zu Hause sofort in das Gefrierfach.

• Frieren Sie teilweise angetaute Tiefkühlware nicht erneut ein. Verbrauchen Sie diese innerhalb von 24 Stunden.

• Vermeiden Sie Temperaturschwankungen oder reduzieren Sie diese auf ein Minimum. Beachten Sie das auf der Verpackung angegebene Haltbarkeitsdatum.

• Befolgen Sie für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung. Stellen Sie Eiswürfel her, falls eine Eiswürfelschale vorhanden ist

• Füllen Sie dazu die Eiswürfelschale zu 2/3 mit Wasser und stellen Sie diese in das Gefrierfach.

• Falls die Schale auf dem Boden fest friert, dürfen zum Lösen keine spitzen oder scharfen Gegenstände verwendet werden.

• Biegen Sie zur leichteren Entnahme der Eiswürfel aus der Schale diese leicht.

TIEFKÜHLFACH (falls vorhanden) MONATE LEBENSMITTEL8 Ziehen Sie vor jeder Reinigungs- und Wartungsarbeit den Netzstecker des Geräts oder schalten Sie die Stromversorgung ab. Das Abtauen des Kühlraums erfolgt vollautomatisch. Die von Zeit zu Zeit an der Innenrückwand des Kühlraums auftretenden Wassertropfen zeigen an, dass die automatische Abtauphase aktiv ist. Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt, wo es verdampft. Reinigen Sie die Innenseite der Wasserablauföffnung regelmäßig, um den konstanten und korrekten Fluss des Tauwassers zu gewährleisten. Abtauen des Gefrierfachs Das Gefrierfach sollte ein- oder zweimal jährlich oder bei Erreichen einer übermäßig dicken Reifschicht auf den Wänden abgetaut werden. Diese Reifbildung ist vollkommen normal. Die Menge und Schnelligkeit der Reifbildung hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffnungen ab. Reifbildung besonders im oberen Teil des Fachs ist möglich und bedeutet nicht, dass das Gerät nicht richtig funktioniert. Das Abtauen sollte dann vorgenommen werden, wenn sehr wenig Tiefkühlgut eingelagert ist.

• Öffnen Sie die Tür, entnehmen Sie alle Lebensmittel und wickeln Sie sie eng aneinander in Zeitungspapier. Bewahren Sie sie an einem kühlen Ort oder in einer Kühltasche auf.

• Lassen Sie die Tür offen, damit der Reif abtauen kann.

• Reinigen Sie den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger. Verwenden Sie keine Scheuermittel.

• Spülen Sie nach und trocknen Sie sorgfältig ab.

• Lagern Sie die Lebensmittel wieder in das Gefrierfach ein.

• Schließen Sie die Gerätetür.

• Stecken Sie den Netzstecker wieder ein.

• Schalten Sie das Gerät ein. SO TAUEN SIE IHR GERÄT RICHTIG AB SO

REINIGEN SIE IHREN KÜHLSCHRANK RICHTIG9

• Reinigen Sie die Luftaustrittsöffnungen und den Kondensator an der Geräterückseite regelmäßig mit einem Staubsauger oder einer Bürste.

• Reinigen Sie die Außenwände mit einem weichen Tuch. Bei längerer Abwesenheit

1. Entleeren Sie den Kühlschrank vollständig.

2. Trennen Sie das Gerät von der

3. Tauen Sie die Innenräume ab und reinigen Sie

4. Lassen Sie bei abgeschaltetem Kühlschrank die

Tür offen, um Schimmelbildung, unangenehme Gerüche oder Oxydation zu vermeiden.

5. Reinigen Sie das Gerät.

• Reinigen Sie während des Abtauvorgangs das Innere des Tiefkühlfachs (sofern vorhanden).

• Reinigen Sie den Kühlraum regelmäßig mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger. Spülen Sie nach und reiben Sie mit einem weichen Tuch trocken. Verwenden Sie keine Scheuermittel.

• Reinigen Sie die Außenseiten des Geräts mit einem weichen, mit Wasser angefeuchteten Tuch. Benutzen Sie weder Scheuerpaste noch - schwämmchen oder Fleckenentferner (z.B. Azeton, Trichloräthylen) oder Essig. Lampenwechsel: Gehen Sie zum Lampenwechsel folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Steckdose.

• Drücken Sie auf die Zungen seitlich an der Lampenhalterung und nehmen Sie diese ab.

• Ersetzen Sie die Lampe durch eine neue mit einer Wattstärke von max. 10W.

• Setzen Sie die Lampenhalterung wieder auf und warten Sie 5 Minuten, bevor Sie das Gerät wieder an das Stromnetz anschließen.

REINIGUNG UND PFLEGE10

1. Das Gerät funktioniert nicht.

• Gibt es einen Stromausfall?

• Ist der Netzstecker richtig angeschlossen?

• Ist der Zweipolschalter eingeschaltet?

• Ist die Sicherung durchgebrannt?

• Ist das Netzkabel beschädigt?

• Steht der Thermostat auf Position

2. Die Temperatur in den Geräteräumen ist

• Wurde die Tür korrekt geschlossen?

• Blockieren eingelagerte Lebensmittel das Schließen der Tür?

• Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?

• Ist der Thermostat richtig eingestellt?

• Wird die Luftzirkulation behindert?

3. Die Temperatur im Kühlraum ist zu tief.

• Ist der Thermostat richtig eingestellt?

4. Das Gerät läuft zu laut.

• Wurde das Gerät fachgerecht installiert?

• Berühren sich die Leitungen an der Geräterückseite oder vibrieren sie?

5. Wasser steht auf dem Boden des

• Ist der Tauwasserabfluss verstopft?

6. Übermäßige Reifbildung im Tiefkühlfach

• Wurde die Tür korrekt geschlossen?

• Blockieren eingelagerte Lebensmittel das Schließen der Tür? Hinweise:

• Gluckergeräusche und leichtes Zischen des Kältekreises sind durchaus normal. STÖRUNG – WAS TUN? Vor dem Verständigen des Kundendienstes:

1. Prüfen Sie zuerst, ob Sie die Störung selbst

beheben können (Siehe “Erst einmal selbst prüfen”).

2. Schalten Sie das Gerät nochmals ein, um zu

prüfen, ob die Störung immer noch vorliegt. Wenn Sie keinen Erfolg hatten, schalten Sie das Gerät aus, ziehen Sie den Stecker aus der Steckdose und wiederholen Sie den Versuch nach einer Stunde.

3. Bleibt das Ergebnis negativ, benachrichtigen Sie

den Kundendienst. Machen Sie dabei bitte folgende Angaben:

• die Art der Störung,

• die Servicenummer (die Ziffer hinter dem Wort “Service” auf dem Typenschild im Geräteinnern),

• Ihre vollständige Anschrift,

• Ihre Telefonnummer mit Vorwahl. Hinweis: Der Anschlag der Tür kann geändert werden. Sollte der Kundendienst den Türanschlagwechsel durchführen, fällt dies nicht unter die Garantieleistung. KUNDENDIENST11

• Stellen Sie das Gerät nicht neben einer Wärmequelle auf. Installationen in warmen Räumen, in der Nähe von Wärmequellen (Heizungen, Öfen, Herden) oder die direkte Sonnenlichteinstrahlung erhöhen den Stromverbrauch und sollten deshalb vermieden werden.

• Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:

• 30 cm von Kohle- oder Ölöfen;

• 3 cm von Elektro- und/oder Gasherden.

• Dieses Gerät ist für ein Einbaugerät. Montieren Sie das Gerät auf der Basis der erforderlichen Abmessungen (siehe Abbildung) in die Küchenmöbel.

• Reinigen Sie den Innenraum.

• Setzen Sie das Zubehör ein. Anschluss an das Stromnetz

• Die elektrischen Anschlüsse müssen in Übereinstimmung mit den jeweils geltenden örtlichen Verordnungen erfolgen.

• Die Daten zu Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden.

• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen oder Sachen, die infolge Nichtbeachtung dieser Vorschriften entstehen.

• Falls Stecker und Steckdose nicht vom selben Typ sind, lassen Sie die Steckdose von einem qualifizierten Elektriker auswechseln.

• Verwenden Sie keine Verlängerungskabel oder Mehrfachadapter. Elektrische Abschaltung des Geräts Die elektrische Abschaltung des Geräts muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. INSTALLATION12 Türanschlagwechsel Türanschlagwechsel Bei diesem Kühlschrank kann die Tür von rechts oder von links geöffnet werden. Werkseitig ist die Tür so angeschlagen, dass sie von links geöffnet wird. Gehen Sie für einen Türanschlagwechsel gemäß den folgenden Anweisungen vor. Hinweis: Ziehen Sie vor dem Beginn des Türanschlagwechsels den Netzstecker oder unterbrechen Sie die Stromversorgung zum Gerät.

1. Lösen Sie die zwei Schrauben (1) und drücken

Sie dabei das obere (rechtsseitige) Scharnier (2) an den Rahmen. Nehmen Sie das Scharnier (2) ab.

2. Heben Sie die Tür vom Zapfen des unteren

Scharnier ab und legen Sie es auf einer weichen Unterlage ab.

3. Lösen Sie die zwei Schrauben (3) und halten Sie

dabei das untere Scharnier (4) fest. Nehmen Sie das Scharnier (4) ab.

4. Kehren Sie den Anschlag des Scharniers (2) um.

Montieren Sie das Scharnier (2) auf der unteren linken Seite mit den zwei Schrauben (1).

5. Schieben Sie die Tür auf den Zapfen des unteren

6. Halten Sie die Tür in geschlossener Position fest

und montieren Sie das obere Scharnier (4) mit den zwei Schrauben (3) auf der linken Seite. Ziehen Sie die Schrauben (1) erst dann fest, wenn die Tür korrekt mit der oberen Arbeitsplatte fluchtet.

Linksseitige Türöffnung Abb. 1

Rechtsseitige Türöffnung Abb. 213 Anschlagwechsel der Gefrierfachklappe

1. Entfernen Sie die zwei Kunststoffschrauben (1)

auf der linken Seite.

2. Entfernen Sie die beiden Schraubenabdeckungen

(2) und den Türhaken (3).

3. Schrauben Sie die Tiefkühlfachklappe (4) ab und

entfernen Sie diese. Drehen Sie die Klappe um und montieren Sie sie auf der linken Seite.

4. Drehen Sie den Türhaken (3) um, montieren Sie

ihn auf der rechten Seite, und setzen Sie die zwei Schraubenabdeckungen (2) wieder ein.

5. Setzen Sie danach die zwei Kunststoffschrauben

(1) auf der rechten Seite ein.
