HASZNÁLATI ÚTMUTATÓ ARG 450A+ WHIRLPOOL

MAGYAR Használati utasítás Oldal

• Je napájací kábel v bezchybnom stave?

• Az Ön által vásárolt készülék háztartási alkalmazásra és az alábbi helyeken történő használatra szolgál: - munkahelyeken, üzletekben és/vagy irodákban levő konyhákban - üzemekben - hotelekben, motelekben, bérlakásokban és fizetővendéglátó szálláshelyeken a vendégek általi használatra. A készülék megfelelő üzemeltetése érdekében tanácsos figyelmesen elolvasni a használati utasítást, ahol a termékleírást és hasznos tanácsokat talál. Ajánlatos a használati utasítást megőrizni, mert később még szükség lehet rá.

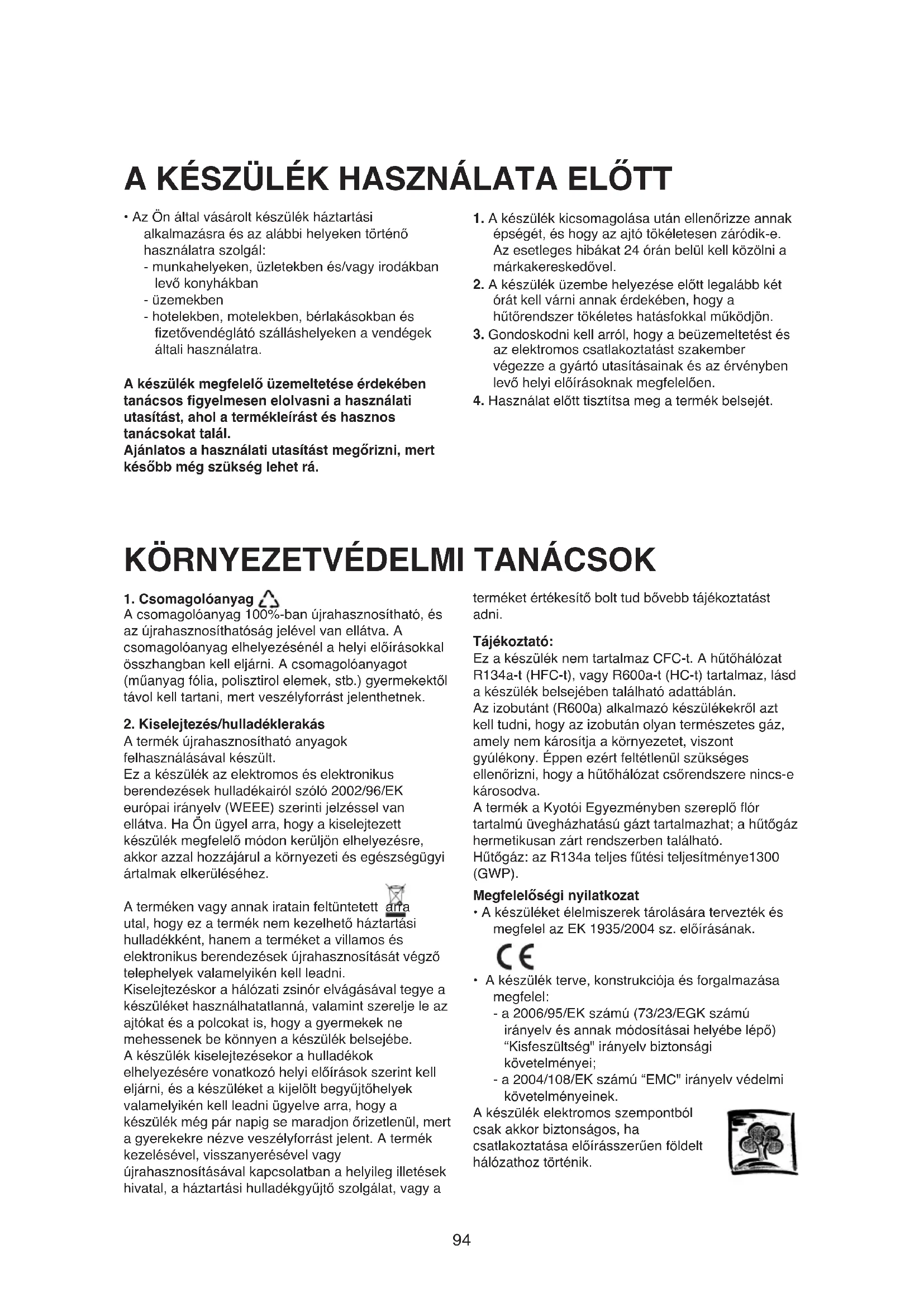

1. A készülék kicsomagolása után ellenőrizze annak

épségét, és hogy az ajtó tökéletesen záródik-e. Az esetleges hibákat 24 órán belül kell közölni a márkakereskedővel.

2. A készülék üzembe helyezése előtt legalább két

órát kell várni annak érdekében, hogy a hűtőrendszer tökéletes hatásfokkal működjön.

3. Gondoskodni kell arról, hogy a beüzemeltetést és

az elektromos csatlakoztatást szakember végezze a gyártó utasításainak és az érvényben levő helyi előírásoknak megfelelően.

4. Használat előtt tisztítsa meg a termék belsejét.

A csomagolóanyag 100%-ban újrahasznosítható, és az újrahasznosíthatóság jelével van ellátva. A csomagolóanyag elhelyezésénél a helyi előírásokkal összhangban kell eljárni. A csomagolóanyagot (műanyag fólia, polisztirol elemek, stb.) gyermekektől távol kell tartani, mert veszélyforrást jelenthetnek.

2. Kiselejtezés/hulladéklerakás

A termék újrahasznosítható anyagok felhasználásával készült. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelv (WEEE) szerinti jelzéssel van ellátva. Ha Ön ügyel arra, hogy a kiselejtezett készülék megfelelő módon kerüljön elhelyezésre, akkor azzal hozzájárul a környezeti és egészségügyi ártalmak elkerüléséhez. A terméken vagy annak iratain feltüntetett arra utal, hogy ez a termék nem kezelhető háztartási hulladékként, hanem a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hálózati zsinór elvágásával tegye a készüléket használhatatlanná, valamint szerelje le az ajtókat és a polcokat is, hogy a gyermekek ne mehessenek be könnyen a készülék belsejébe. A készülék kiselejtezésekor a hulladékok elhelyezésére vonatkozó helyi előírások szerint kell eljárni, és a készüléket a kijelölt begyűjtőhelyek valamelyikén kell leadni ügyelve arra, hogy a készülék még pár napig se maradjon őrizetlenül, mert a gyerekekre nézve veszélyforrást jelent. A termék kezelésével, visszanyerésével vagy újrahasznosításával kapcsolatban a helyileg illetések hivatal, a háztartási hulladékgyűjtő szolgálat, vagy a terméket értékesítő bolt tud bővebb tájékoztatást adni. Tájékoztató: Ez a készülék nem tartalmaz CFC-t. A hűtőhálózat R134a-t (HFC-t), vagy R600a-t (HC-t) tartalmaz, lásd a készülék belsejében található adattáblán. Az izobutánt (R600a) alkalmazó készülékekről azt kell tudni, hogy az izobután olyan természetes gáz, amely nem károsítja a környezetet, viszont gyúlékony. Éppen ezért feltétlenül szükséges ellenőrizni, hogy a hűtőhálózat csőrendszere nincs-e károsodva. A termék a Kyotói Egyezményben szereplő flór tartalmú üvegházhatású gázt tartalmazhat; a hűtőgáz hermetikusan zárt rendszerben található. Hűtőgáz: az R134a teljes fűtési teljesítménye1300 (GWP). Megfelelőségi nyilatkozat

• A készüléket élelmiszerek tárolására tervezték és megfelel az EK 1935/2004 sz. előírásának.

• A készülék terve, konstrukciója és forgalmazása megfelel: - a 2006/95/EK számú (73/23/EGK számú irányelv és annak módosításai helyébe lépő) “Kisfeszültség" irányelv biztonsági követelményei; - a 2004/108/EK számú “EMC" irányelv védelmi követelményeinek. A készülék elektromos szempontból csak akkor biztonságos, ha csatlakoztatása előírásszerűen földelt hálózathoz történik.

• A termék szállítását és beállítását két vagy több ember végezze.

• A készülék mozgatása során ügyelni kell a padló (pl. parketta) sérülésének elkerülésére.

• Üzembe helyezés közben ügyeljen arra, hogy a készülék ne károsítsa a tápvezetéket.

• Vigyázzon arra, hogy a készülék ne kerüljön hőforrás közelébe.

• A megfelelő szellőzés biztosítása érdekében a készülék minden oldala és fedőlapja felett hagyjon szabad teret, vagy kövesse a beszerelési útmutatót.

• Ügyeljen arra, hogy a készülék szellőzőnyílásait semmi ne fedje vagy takarja el.

• Vigyázzon a készülék hűtőcsöveinek épségére.

• A terméket helyezze és állítsa vízszintbe méreteinek és a rendeltetésének megfelelő olyan helyiségbe, amely padlózata kibírja a súlyát.

• A készüléket száraz és jól szellőzött környezetben kell elhelyezni. A készüléket az alábbi hőmérsékleti tartományok közül abba a klímaosztályban kell üzemeltetni, amelynek jelzése a készülék gyári adattábláján van feltüntetve: előfordulhat, hogy a készülék nem működik megfelelően akkor, ha hosszabb időn át az előírt tartomány feletti vagy alatti hőmérsékleten üzemeltetik.

• Ellenőrizze, hogy lakhelyének feszültsége megegyezik-e az adattáblán feltüntetett értékkel.

• Ne használjon hosszabbítókat, illetve elosztókat.

• Az új készülékhez mellékelt tömlővel végezze a bekötést a vízhálózatra, ne használja a régi készülék tömlőjét.

• A hálózati zsinór módosítását vagy cseréjét kizárólag szakember vagy a műszaki vevőszolgálat végezheti.

• Az elektromos hálózatról történő leválasztást a villásdugó kihúzásával, illetve az aljzat és a készülék közé csatlakoztatott bipoláris megszakítóval végezze.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Tilos a készülékbe spray palackokat, illetve hajtógázt vagy gyúlékony anyagot tartalmazó edényeket behelyezni.

• A termék vagy más háztartási gép közelében tilos benzint, gázt vagy gyúlékony folyadékot tárolni, illetve használni. A kiáramló gőzök tüzet vagy robbanást okozhatnak.

• A leolvasztás felgyorsítása érdekében kizárólag a gyártó által tanácsolt eszközt használja és ne alkalmazzon ettől eltérő mechanikus, elektromos eszközöket, illetve vegyszereket.

• Tilos a gyártó által ajánlottaktól eltérő típusú elektromos berendezéseket használni a fagyasztott élelmiszerek tárolására szolgáló térben.

• A jelen készülék nem arra készült, hogy csökkent fizikai, érzékszervi vagy mentális képességű személyek (beleértve a gyermekeket is), illetve tapasztalattal nem rendelkező és a készüléket nem ismerő emberek használják, kivéve ha a biztonságukért felelős személy őket megtanítja a készülék használatára, vagy használat közben felügyeli őket.

• A beszorulás vagy megfulladás elkerülése érdekében ne engedje, hogy a készülékben gyermekek játsszanak vagy elbújjanak.

• Ne nyelje le a jégakkuban levő (nem mérgező) folyadékot, ha a jégakku mellékelve van.

• Kivétel után azonnal ne fogyasszon jégkockát vagy jégrudat, mert égési sebeket szenvedhet a hidegtől.

• Mielőtt bármilyen karbantartási vagy tisztítási műveletbe fogna, húzza ki a villásdugót a hálózati aljzatból, vagy kapcsolja le az áramot.

• Jeget, illetve vizet adagoló készülékeket csak ivóvizet szolgáltató (1,7 és 8,1 bar nyomású /25 és 117 PSI/) hálózatra szabad kötni. Azokat a jég és/vagy vízadagoló készülékeket, amelyek nincsenek közvetlenül hálózatra kötve, kizárólag ivóvízzel szabad feltölteni.

• A hűtőteret kizárólag friss élelmiszerek tárolására, míg a fagyasztóteret mélyhűtött ételek tárolására, friss ételek lefagyasztására, valamint jégkocka gyártására használja.

• A fagyasztótérben semmilyen folyadékot ne tároljon üvegedényekben, mert azok szétrobbanhatnak.

• A nem előrecsomagolt élelmiszereket úgy helyezze el, hogy azok ne érjenek hozzá a hűtőtér vagy a fagyasztótér belső falaihoz. A gyártó elhárít minden felelősséget a fenti javaslatok és óvintézkedések be nem tartásából származó károkért. Megjegyzések:

• Ne blokkolja a levegőkimeneti területet (a hátsó falon) élelmiszertermékekkel

• Ha a fagyasztó el van látva terelőlappal, lehetőség van arra, hogy a terelőlap eltávolításával (lehajtásával) maximálisra növelje a tárolási tárfogatot.

• Az összes polc, terelőlap és kihúzható kosár eltávolítható.

• A készülék belső hőmérsékletét befolyásolhatja a környezeti hőmérséklet, az ajtónyitások Klímaosztály Körny. hőm. (°C) Körny. hőm. (°F) SN 10 és 32 között 50 és 90 között N 16 és 32 között 61 és 90 között ST 16 és 38 között 61 és 100 között T 16 és 43 között 61 és 110 között

ÁLTALÁNOS ÓVINTÉZKEDÉSEK ÉS

JAVASLATOK96 gyakorisága, valamint a készülék elhelyezése. A hőmérséklet-beállításnak számításba kell vennie ezeket a tényezőket.

• Hacsak másként nincs meghatározva, a készülék tartozékai nem alkalmasak mosogatógépben való tisztításra.

• Minél nagyobb a faltó való távolság a készülék hátoldalán, annál nagyobb az energiamegtakarítás. A készülék bekapcsolása A készülék beindítása A készülék belső kezelőszervekkel rendelkezik. Csatlakoztassa a készüléket a hálózathoz. Ha a készülék a hálózathoz van csatlakoztatva, akkor az ajtó kinyitásakor működésbe lép a belső világítás. A készülék hűtőterében elhelyezett hőmérsékletszabályozó segítségével szabályozható a hűtőtér és az alacsony hőmérsékletű tér (ha van) hőmérséklete. A készülék hőmérsékletének szabályozása: Hőmérséklet-beállítás: A hőmérséklet-szabályozó automatikusan állítja be a hűtőtér és a tér (ha van) belső hőmérsékletét. A hőmérséklet-szabályozó gombnak az 1-es állásból a 7-es (leghidegebb beállítás) felé való elforgatása egyre alacsonyabb hőmérsékletet eredményez. 0 állásban a készülék ki van kapcsolva. Az élelmiszerek rövid időtartamig való tárolásához állítsa a hőmérséklet-szabályozót az 1 (Min) és a 3 (Med) érték közé. - Ha a térben hosszabb ideig kíván élelmiszereket tárolni, akkor forgassa a gombot a 3 vagy 4 állásba. Megjegyzés: A készülék belsejében uralkodó hőmérsékletet befolyásolhatja a környezeti hőmérséklet, az ajtónyitások gyakorisága valamint a készülék helye. A termosztátot ezen tényezők függvényében kell beállítani. Élelmiszertárolás a hűtőtérben Az élelmiszereket a mellékelt ábrán látható módon helyezze el. A Hal, hús B Főtt ételek C Gyümölcs és zöldség D Palackok E Sajt Megjegyzések:

• A polcok és a hűtőszekrény belső hátsó fala közötti távolság biztosítja a levegő szabad áramlását.

• Az élelmiszereket úgy helyezze el, hogy azok ne érjenek hozzá a hűtőtér hátsó falához.

• Tilos meleg ételeket tenni a hűtőszekrénybe.

• A folyadékokat lezárt tárolóedényben tartsa. Fontos A magas víztartalmú zöldségek tárolása páralecsapódást okozhat a crisper rekesz üvegpolcán: ez semmilyen módon nem befolyásolja a készülék helyes működését. A HŰTŐTÉR ÜZEMELTETÉSE A hőmérséklet-szabályozó dobozának alakja a márkától függ97 Az alacsony hőmérsékletű tér jelzése

Az alacsony hőmérsékletű térben friss élelmiszerek is lefagyaszthatók. A 24 óra alatt lefagyasztható friss élelmiszerek mennyiségét az adattábla tartalmazza. Megjegyzés: Az alacsony hőmérsékletű tér áramkimaradás esetén is képes tartani az élelmiszerek megfelelő tárolásához szükséges hőmérsékletet. Ilyen esetekben azonban ajánlatos kerülni a fagyasztótér ajtajának a kinyitását. A friss élelmiszerek lefagyasztásának menete (csak a ) jelzésű rekeszben) Fontos

• Fagyasztás előtt csomagolja be, és zárja le az élelmiszereket a következőkbe: alufóliába, átlátszó műanyag fóliába, vízzáró műanyag csomagolóanyagba, fedővel ellátott polietilén tárolóedényekbe illetve a lefagyasztandó élelmiszereknek megfelelő úgynevezett fagyasztóedényekbe.

• A lefagyasztandó élelmiszereket a felső zónában helyezze el ügyelve arra, hogy a csomagok között maradjon egy kis hely a levegő zavartalan áramlásához.

• A tökéletes lefagyasztás érdekében az élelmiszereknek az alacsony hőmérsékletű térbe való behelyezésekor a termosztátot forgassa a kisebb számok irányába.

• 24 óra elteltével a fagyasztás befejeződik. Jelzésű rekesszel ellátott készülékek A frissen lefagyasztott élelmiszerek hónapokban kifejezett eltarthatósági idejét a mellékelt táblázat tartalmazza. A gyorsfagyasztott élelmiszerek vásárlásánál a következőképpen járjon el:

• Győződjön meg arról, hogy a csomagolás sértetlen (sérült csomagolásban lévő fagyasztott élelmiszer megromolhatott). Ha egy doboz meg van duzzadva, vagy rajta nedvességfoltok láthatók, akkor tárolása nem megfelelő körülmények között történt, és esetleg már megkezdődhetett a felengedése.

• A fagyasztott élelmiszereket mindig utoljára vásárolja meg, szállításukhoz pedig használjon hűtőtáskát.

• Amikor hazaért, rögtön tegye be a fagyasztott termékeket az alacsony hőmérsékletű térbe.

• Ha az élelmiszer, akár részben is, felolvadt, ne fagyassza le ismét. 24 órán belül fogyassza el.

• Kerülje, illetve csökkentse minimálisra a hőmérséklet-változásokat. Mindig vegye figyelembe a csomagoláson jelzett szavatossági időt.

• A fagyasztott élelmiszerek tárolásánál mindig kövesse a csomagoláson feltüntetett utasításokat. Jégkocka készítése, ha jégkockatartó áll rendelkezésre

• Töltse fel 2/3 részig a jégkockatartót, majd tegye be az alacsony hőmérsékletű térbe

• Ha a jégkockatartó az alacsony hőmérsékletű tér aljához ragadna, akkor annak kivételéhez soha ne használjon hegyes vagy éles tárgyakat.

• A jégkockák kivételéhez kissé hajlítsa meg a jégkockatartót. AZ ALACSONY HŐMÉRSÉKLETŰ TÉR ÜZEMELTETÉSE (ha van)

Mielőtt bármilyen karbantartási vagy tisztítási műveletbe fogna, húzza ki a készülék villásdugóját a hálózati aljzatból, vagy válassza le a tápellátást. A hűtőtér leolvasztása teljes mértékben automatikus. Az automatikus leolvasztási ciklust az jelzi, hogy a hűtőtér belsejének hátsó falán alkalmanként vízcseppek jelennek meg. A leolvasztott víz egy leeresztő nyíláson keresztül egy tárolótartályba kerül, ahonnan elpárolog. A leolvasztott víz folyamatos és megfelelő elvezetésének biztosítása érdekében rendszeresen tisztítsa ki a leolvasztott víz leeresztőnyílásának belsejét. Az alacsony hőmérsékletű tér leolvasztása Az alacsony hőmérsékletű tér leolvasztása évente egy vagy két alkalommal, illetve túlzott mértékű zúzmaraképződés esetén javasolt. A zúzmaraképződés normális jelenség. A zúzmaraképződés mértéke és gyorsasága a külső körülményektől és az ajtónyitások gyakoriságától függ, és elsősorban a magasabban levő rácsokon jelentkezik. A zúzmaraképződés - különösen az alacsony hőmérsékletű tér felső részén - természetes jelenségnek számít és nem befolyásolja a készülék megfelelő működését. A leolvasztást akkor ajánlatos elvégezni, amikor a hűtőszekrényben található élelmiszermennyiség a lehető legkisebb.

• Nyissa ki az ajtót, és a kivett élelmiszereket szorosan csavarja be újságpapírba, majd helyezze azokat hűvös helyre vagy hűtőtáskába.

• A zúzmara leolvadásának elősegítése érdekében hagyja nyitva az ajtót.

• A belső teret langyos vízbe és/vagy közömbös kémhatású mosószeres oldatba mártott szivaccsal tisztítsa meg. Soha ne használjon dörzshatású anyagokat.

• A készüléket gondosan öblítse át, és törölje szárazra.

• Helyezze vissza az élelmiszereket a fagyasztóba.

• Csatlakoztassa ismét a készüléket a hálózathoz.

• Kapcsolja be a készüléket. A HŰTŐSZEKRÉNY LEOLVASZTÁSA ÉS

• A készülék hátulján található szellőzőrácsokat és kondenzátort porszívó vagy kefe segítségével kell időszakonként megtisztítani.

• A külső burkolatot puha ruhával tisztítsa. Hosszabb távollét esetén

1. Ürítse ki teljesen a készüléket.

2. Csatlakoztassa le a készüléket az elektromos

3. Olvassza le a készüléket, és tisztítsa ki a belső

4. A penészedés, az oxidálódás valamint a

kellemetlen szagok képződésének elkerülése érdekében a készülék ajtaját mindig nyitva kell hagyni, ha a készülék nincs használatban.

5. Tisztítsa meg a készüléket.

• Az alacsony hőmérsékletű teret (azoknál a típusoknál, ahol van) a leolvasztás ideje alatt tisztítsa ki.

• Meleg vízbe és/vagy semleges kémhatású tisztítószerbe áztatott szivaccsal tisztítsa ki időszakonként a hűtőtér belsejét. A készülék belsejét öblítse ki, és puha ronggyal törölje szárazra. Ne használjon dörzshatású anyagokat.

• A készüléket kívülről vízbe mártott puha ronggyal tisztítsa. Ne használjon súrolószereket, kaparókat, folteltávolítókat (pl. aceton, triklóroetilén) vagy esetet. Izzócsere: Izzócsere esetén a következő módon járjon el:

• Válassza le a készüléket a hálózatról

• A levételhez nyomja meg a lámpabura két oldalán levő nyelvecskéket.

• Cserélje ki az izzót egy legfeljebb 10 W-os újjal.

• Tegye vissza a lámpaburát, majd a készüléknek a hálózathoz való csatlakoztatása előtt várjon 5 percet.

ÁPOLÁS ÉS KARBANTARTÁS100

1. Ha a készülék nem működik.

• Nincs-e áramkimaradás?

• A hálózati csatlakozó jól be van-e dugva a konnektorba?

• Be van-e kapcsolva a kétpólusú hálózati megszakító?

• Nem égett ki a biztosíték?

• Nem sérült a hálózati csatlakozóvezeték?

• Nincs a hőmérséklet-szabályozó

2. A rekeszek belsejében uralkodó hőmérséklet

• Jól be van-e zárva a készülék ajtaja?

• Nem akadályozzák-e élelmiszerek az ajtó megfelelő záródását?

• Nincs-e a készülék hőforrás közelében?

• Jól van-e beállítva a hőmérsékletszabályozó?

• Nincsenek eltömve a szellőzőnyílások?

3. A hűtőtér belsejének hőmérséklete túlságosan

• Jól van-e beállítva a hőmérsékletszabályozó?

4. A készülék rendkívül zajos.

• Helyesen van üzembe helyezve a készülék?

• Nem érnek-e össze, illetve nem rázkódnake a készülék hátulján lévő csövek?

5. A hűtőtér alján víz található.

• Nincs-e akadályozva a leolvasztott víz elvezetése?

6. Túlzott mértékű zúzmaraképződés az alacsony

hőmérsékletű térben.

• Jól be van-e zárva a készülék ajtaja?

• Nem akadályozzák-e élelmiszerek az ajtó megfelelő záródását? Megjegyzések:

• A hűtőkörben végbemenő folyamatok miatti bugyborékoló vagy sziszegő hangok normális jelenségnek számítanak.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

Mielőtt a vevőszolgálatot hívná:

1. Ellenőrizze, hogy egyedül nem tudja-e elhárítani a

hibát (lásd a “Hibakeresési útmutató” című részt).

2. Indítsa el újra a készüléket, és ellenőrizze, hogy

fennáll-e még a hiba. Ha igen, akkor ismét húzza ki a konnektorból a hálózati csatlakozót, és a műveletet ismételje meg egy óra múlva.

3. Ha a hiba még mindig fennáll, értesítse a

vevőszolgálatot. Közölje az alábbiakat:

• a szervizszám (a készülék belsejébe felszerelt adatlapon a SERVICE szó után látható szám)

• az Ön telefonszáma és körzetszáma. Megjegyzés: Az ajtónyitás iránya megváltoztatható. Ha ezt a műveletet a vevőszolgálat végzi, a munkára a garancia nem terjed ki.

• A készüléket hőforrásoktól távol helyezze el. Növeli az áramfogyasztást, és így kerülendő a készülék meleg környezetben, közvetlen napsugárzásnak kitett helyen vagy hőforrás (radiátor, tűzhely) közelébe való beállítása.

• Ha ez nem lehetséges, akkor mindenképpen tartsa be a következő minimális távolságokat:

• 30 cm a szén- vagy olajtüzelésű tűzhelyektől;

• 3 cm a villany- és/vagy gáztűzhelyektől.

• A készüléket beépítésre tervezték. A készüléket a szükséges méretekkel rendelkező konyhabútorelemekbe építse be (lásd az ábrát).

• Tisztítsa ki a készülék belsejét.

• Helyezze be a tartozékokat. Csatlakoztatás az elektromos hálózathoz

• Az elektromos csatlakoztatásoknak meg kell felelniük a helyi előírásoknak.

• A feszültségre és a teljesítményfelvételre vonatkozó adatok a készülék belsejében lévő gyári adattáblán láthatók.

• A törvény értelmében kötelező a készülék földelése. A gyártó nem vállal semmilyen felelősséget a fenti előírások nem megfelelő betartása miatt elszenvedett személyi sérülésekért, állatok sérüléséért, illetve dologi károkért.

• Ha a tápkábel dugasza és az aljzat nem ugyanolyan típusúak, cseréltesse ki az aljzatot egy szakképzett villanyszerelővel.

• Ne használjon hosszabbítókat és elosztókat. Áramtalanítás Az áramtalanítást vagy a villásdugónak a hálózati aljzatból való kihúzásával, vagy az aljzat és a készülék közé beépített kétpólusú hálózati megszakító segítségével kell elvégezni.

Az ajtónyitás megfordítása Az ajtónyitás irányának megfordítása A készülék ajtaját jobbról vagy balról lehetséges nyitni. A leszállításkor a készülék ajtaja balról nyílik. A nyitási irány módosításához kövesse az alábbi utasításokat. Megjegyzés: Az ajtónyitás irányának megfordítása előtt válassza le a készüléket a hálózatról, vagy kapcsolja le az elektromos tápellátást.

1. Távolítsa el a kerethez csatlakozó felső

forgópántot (2) (jobb oldal) tartó két csavart (1). Távolítsa el a forgópántot (2).

2. Emelje le az ajtót az alsó forgópánt csapjáról,

majd támassza azt egy nem karcoló felületre.

3. Távolítsa el az alsó forgópántot (4) tartó két

csavart (3). Távolítsa el a forgópántot (4).

4. Fordítsa meg a forgópánt (2) irányát. A két csavar

(1) segítségével szerelje vissza a bal oldalon alulra a forgópántot (2).

5. Engedje rá az ajtót az alsó forgópánt (2) csapjára.

6. Az ajtó zárva tartása mellett a két csavar (3)

segítségével szerelje vissza a bal oldalra a felső forgópántot (4). Ne húzza meg a csavarokat (1) addig, amíg az ajtó nincs egy szintben az alátámasztási felülettel.

Ajtónyitás bal oldalról 1. ábra

Ajtónyitás jobb oldalról 2. ábra103 A belső tér ajtónyitásának megfordítása

1. Távolítsa el a bal oldalról a két műanyag csavart

2. Távolítsa el a két csavarfedelet (2) és az

3. Csavarozza ki és vegye le a fagyasztótér ajtaját

(4). Fordítsa meg, majd szerelje fel ismét az ajtót a bal oldalra.

4. Fordítsa meg és szerelje vissza az ajtóakasztót

(3) a jobb oldalra, majd tegye vissza a két csavarfedelet (2).

5. Végezetül helyezze vissza a jobb oldalra a két

műanyag csavart (1).

A MEGFORDÍTÁS UTÁN5019 600 00434
