20100798 - Auto-accessoire THULE - Gratis gebruiksaanwijzing en handleiding

Producttype	Bevestigingsadapter voor geïntegreerde naaf
Referentie	20100798
Merk	Thule
Categorie	Auto-accessoire (fietsaanhanger)
Afmetingen	Ongeveer 30 mm lang, 12 mm diameter
Gewicht	Ongeveer 20 g
Materiaal	Staal of legering
Compatibiliteit	Geïntegreerde naven SRAM (DD3, I-Motion 9, G8, etc.) en andere (Shimano, Surly, Rohloff, NuVinci, BionX)
Schroefdraad	M10 x 1.0
Hoofdfuncties	Maakt het mogelijk de Thule aanhanger te bevestigen op fietsen met een geïntegreerde naaf met as van 10 mm
Installatie	Wordt op de naafas geschroefd in plaats van de originele bevestiging
Onderhoud en reiniging	Reinigen met een droge doek; controleer regelmatig het aandraaimoment
Veiligheid	Alleen gebruiken met compatibele Thule aanhangers; respecteer het aanbevolen aandraaimoment
Onderdelen	Verkrijgbaar bij Thule-dealers; referentie 20100798
Repareerbaarheid	Niet repareerbaar, vervangen bij slijtage
Garantie	2 jaar (onder voorbehoud van Thule-voorwaarden)

Veelgestelde vragen - 20100798 THULE

Waar dient de Thule 20100798-adapter voor?

Hiermee kunt u een Thule-aanhanger bevestigen op een fiets met een geïntegreerde naaf met een as van 10 mm, met name SRAM-naven.

Welke typen naven zijn compatibel met deze adapter?

Het is compatibel met SRAM (DD3, I-Motion 9, G8, Torpedo), Shimano (Nexave), Surly, Rohloff, NuVinci en BionX-naven met een as van 10 mm.

Wat zijn de afmetingen van de adapter?

Het is ongeveer 30 mm lang en 12 mm in diameter, met schroefdraad M10 x 1.0.

Hoe installeer ik de 20100798-adapter?

Verwijder de originele moer van de naafas, schroef de adapter in de plaats, en draai vast volgens het door Thule aanbevolen koppel.

Werkt de adapter met alle fietsen?

Nee, hij is specifiek voor fietsen met een geïntegreerde naaf met een as van 10 mm. Controleer de compatibiliteit voor aankoop.

Wat is het gewicht van de adapter?

Het weegt ongeveer 20 gram, wat het gewicht van de fiets niet significant beïnvloedt.

Heeft de adapter speciaal onderhoud nodig?

Het volstaat om het te reinigen met een droge doek en regelmatig het aandraaimoment te controleren om loskomen te voorkomen.

Kan ik deze adapter gebruiken met een aanhanger van een ander merk?

Het is alleen ontworpen voor Thule-aanhangers. Gebruik met een ander merk kan de veiligheid in gevaar brengen.

Waar kan ik reserveonderdelen voor deze adapter kopen?

Reserveonderdelen zijn verkrijgbaar bij erkende Thule-dealers of op de officiële Thule-website.

Wat te doen als de adapter niet past op mijn fiets?

Controleer de diameter en de spoed van uw naafas. Neem indien nodig contact op met uw Thule-dealer om de juiste adapter te vinden.

GEBRUIKSAANWIJZING 20100798 THULE

>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

Uw Thule fietstrailerset kan aan de achteras van uw fiets bevestigd worden.

De bevestigingsmethode verschilt per fiets:

1. 9 mm uityvalnaven met quick release-kliksysteme
2. Fietsen met 12 mm steekassen.
3. Fietsen met versnellingsnaven
4. Fietsen waar bij het door de vorm van het fietsframe lastig is om de Thule ezHitch cup (askoppeling) te bevestigen

1. 9 mm Ultvalnaven met quick release-kliksysteme

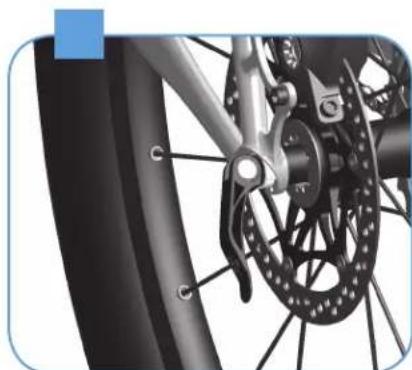

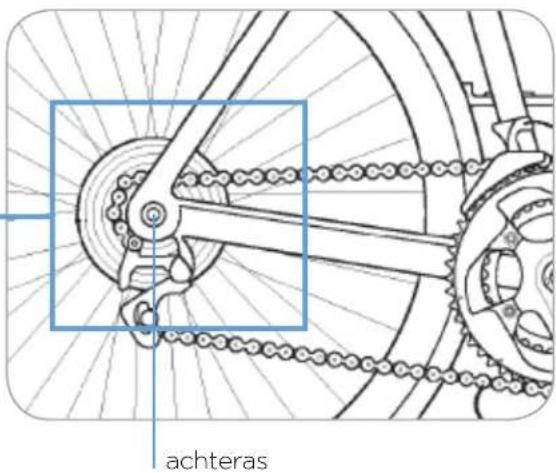

De meeste fietsen haben een 9 mm uitvalnaaf met quick release-kliksystem (QR) door de achteras. Als uw fiets een QR heeft zoals aan de rechtzerijde is afgebeeld of geen versnellingen heeft, volgt u de instructies voor het bevestigen van de kinderwagen aan uw fiets die zichn meegeleverd met uw fieststrailerset.

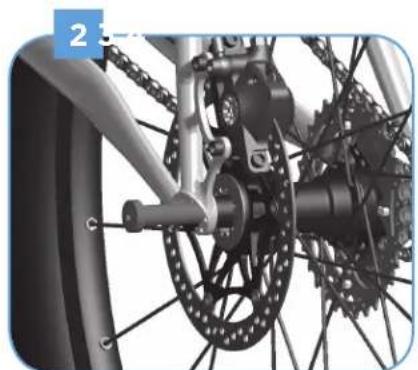

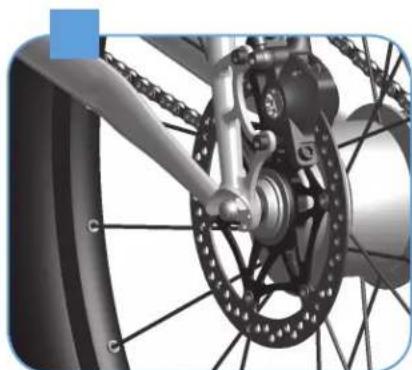

Voor de volgende fietsen zijn extra adapters nodig:

1. Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waar bij het door de vorm van het fietsframe lastig is om once askoppeling te monteren.

2

>12 mm steekassen

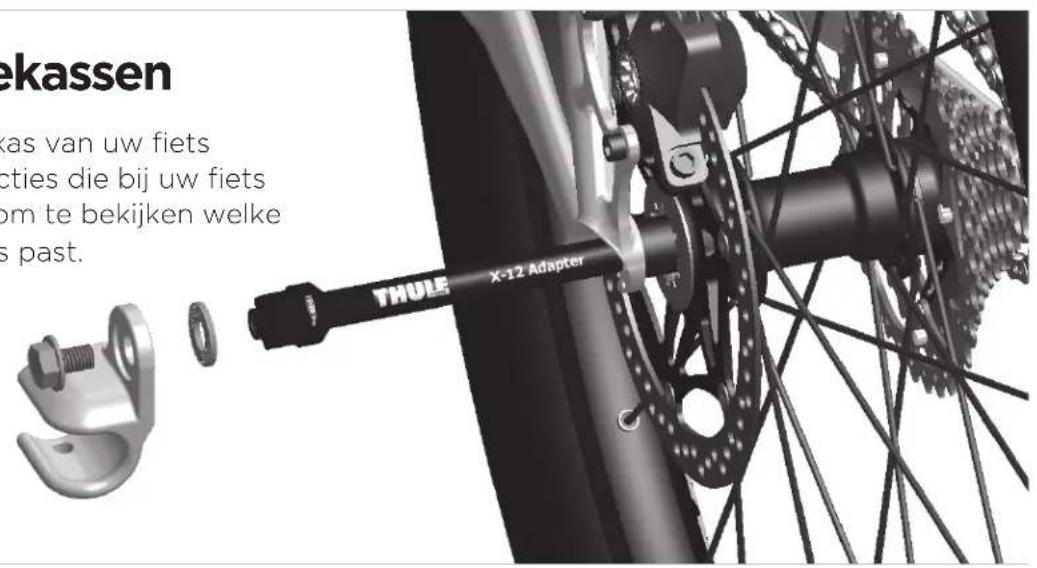

Verwijder de steekas van uw fiets conform de instructies die bij uw fiets zichmeegeleverd om te bekijken welke steekas bij uw fiets past.

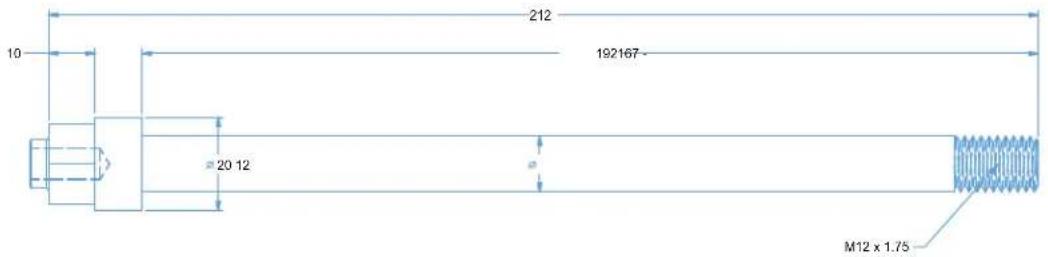

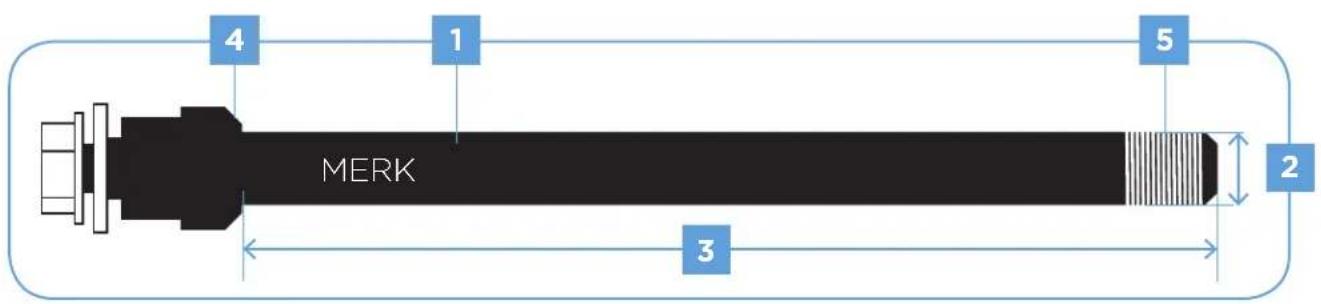

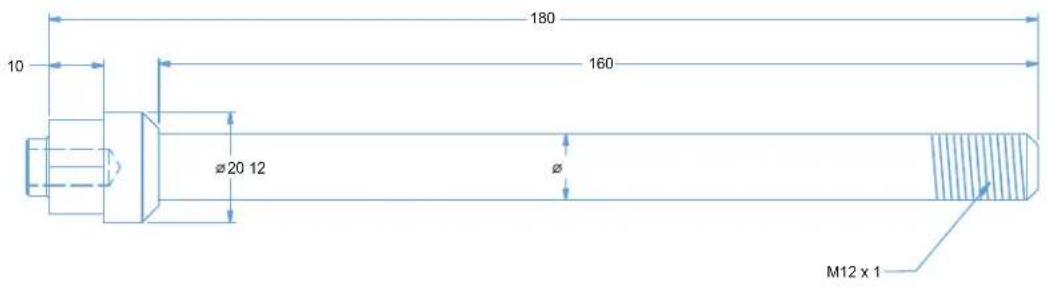

Let bij uw steekas op de volgende zaken:

1. Merk van de as
2. Diameter van de as
3. Lengte van de as
4. Vorm van de as (recht/kegelvormig)
5. Schroefdraadgang van de as*

Zodra u eenmaal de bovenstaande punten 1-5 duidelijk hebt, kunt u de Thule-adapter Zoeken die bij uw steekas past.**

Opmerking: om de juiste schroefdraadgang te vinden, kutu contact opnemen met uw fietsnmaker.
*Opmerking: als u geen bij uw as passende adapter kutvinden, kutu contact opnemen met de Thule klantenservice.

THULE

X-12 Adapter

20100765

Shimano E-Thru-Axle Adapter, M12x1.5 (onderdeelnr. 20100766)

THY

E-Thru Adapter

20100766

Maxle 12 mm As-adapter, M12x1.75 (onderdeelnr. 20100799)

*Opmerking: assen van Maxle zijn beschikkaar in 3 lenghtes: 192, 174 en 167 en Trek is 192 mm. Er worden tussenstukken geleukt voor geldingere lenghtes. Volg de instructies die bij de adapter worden meegeleverd om het juiste tussenstuk te kiezen.

3

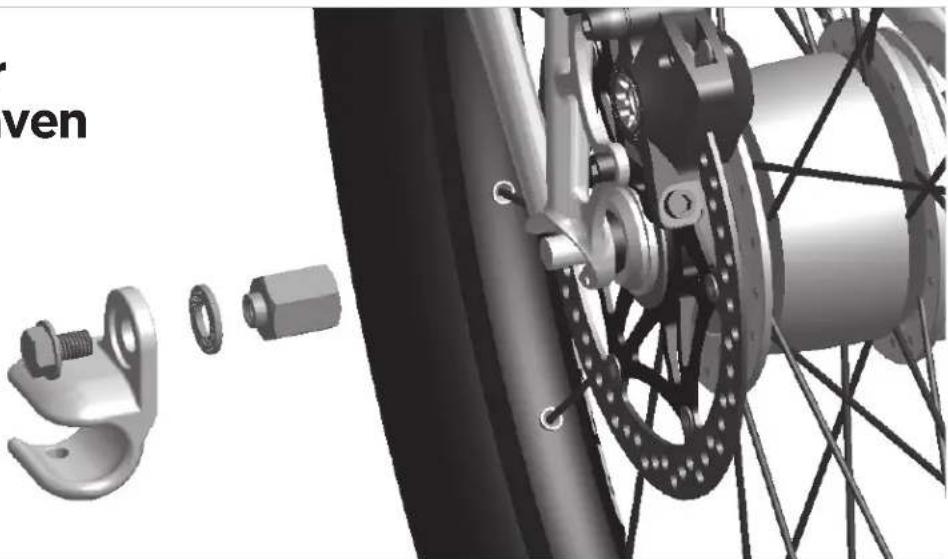

>Adapters voor versnellingsnaven

Adapter voor interne naafkoppeling Shimano, 3/8x26

(onderdeelnr. 20100797)

Hieronder vindt u voorbeelden van 3/8 naven waarvoorde Adapter voor interne naafkoppeling Shimano nodig is:

Merk Model Shimano

Beschrliving

onderdeelnr.

Shimano Nexus FH-IM37 Rollerbrake naaf

SG-3C41 Versnellingsnaaf (3 versnellingen) met terugtraprem

SG-3D55 Versnellingsnaaf (3 versnellingen)

SG-3R40 Versnellingsnaaf (3 versnellingen) met rollerbrake

SG-7R46 Versnellingsnaaf (7 versnellingen) met rollerbrake

SG-8R56 Versnellingsnaaf (8 versnellingen)

SG-8C31 Versnellingsnaaf (8 versnellingen) met rollerbrake

SG-8R36 Versnellingsnaaf (8 versnellingen)

Alfine

SG-S500

Versnellingsnaaf (8 versnellingen)

SG-S501 Versnellingsnaaf (8 versnellingen)

SG-S505 Versnellingsnaaf (8 versnellingen) met schijfrem

SG-S700

Versnellingsnaaf

(11 versnellingen)

SG-S705 Versnellingsnaaf (11 versnellingen) met schijfrem

Coasting SG-3C01

Automatisch schakelende versnellingsnaaf

Adapter voor interne naafkoppeling SRAM, M10x1.0

(onderdeelnr 20100798)

Hieronder vindt u voorbeelden van 10 mm naafassen waarvoorden Adapter voor interne nafkoppeling SRAM nodig is:

MerkModelBeschrijving

SRAM DD3-30/-27/-24 Versnellingsnaaf met cassette
	I-Motion 9 Versnellingsnaaf (9 versnellingen)
	G8 Versnellingsnaaf (8 versnellingen)
I-Motion 3 Versnellingsnaaf (3 versnellingen)
Torpedo Single-speed fixed/Free

Shimano Nexave IF-C530 Inter-3 Freehub (3x8)
	Nexave FH-C810	Freehub Dynamo met versnellingsnaaf 8 versnellingen
	Nexave FH-IM70	Freehub voor 8/9 versnellingen cassette
	Nexave FH-IM50	Freehub voor 8 versnellingen cassette

Surly Track en Flip-flop naven
Rohloff	Speedhub 500/14	Versnellingsnaaf (14 versnellingen)
NuVinci	N360	Continu Variabele Transmissie (CVT)
BionX P500	Electric Hub	Motor
	P250	Electric Hub Motor
	P200	Electric Hub Motor

Adapter voor interne naafkoppeling SRAM SPECTRO, M10.5x1.0

(onderdeelnr 10100722)

Hieronder vindt u voorbeelden van 10,5 mm naafassen waarvoorde Adapter voor interne nafkoppeling SRAM SPECTRO nodig is:

MerkModelBeschrijying

SRAM Spectro S7	Versnellingsnaaf (7 versnellingen)
Spectro P5	Versnellingsnaaf (5 versnellingen)
Spectro T3	Versnellingsnaaf (3 versnellingen)
	Spectro 3x7	Versnellingsnaaf met cassette
	DualDrive	Versnellingsnaaf met cassette
	Sparc	Electric Hub Motor

4

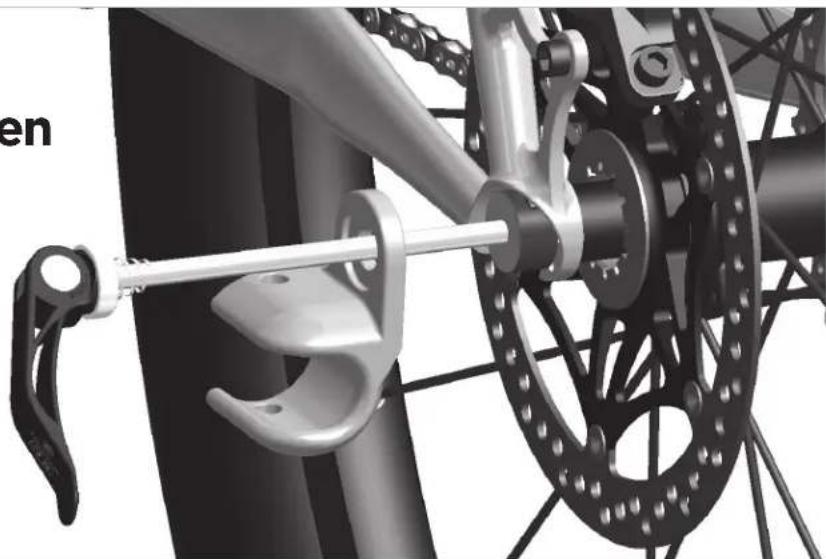

Adapters voor verzischlende vormen frames of fietsen met geintegrernde standard:

Drop Out tussenstuk 10 mm

(onderdeelnr. 20110723)

Bedoeld voor fietsen met uitsparingen met kap
