20100798 - Autozubehör THULE - Kostenlose Bedienungsanleitung

Produkttyp	Befestigungsadapter für integrierte Nabe
Referenz	20100798
Marke	Thule
Kategorie	Kfz-Zubehör (Fahrradanhänger)
Abmessungen	ca. 30 mm Länge, 12 mm Durchmesser
Gewicht	ca. 20 g
Material	Stahl oder Legierung
Kompatibilität	Integrierte Naben von SRAM (DD3, I-Motion 9, G8, usw.) und andere (Shimano, Surly, Rohloff, NuVinci, BionX)
Gewinde	M10 x 1.0
Hauptfunktionen	Ermöglicht die Befestigung des Thule-Anhängers an Fahrrädern mit integrierter Nabe und 10 mm Achse
Installation	Wird anstelle der Originalbefestigung auf die Nabenachse geschraubt
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; regelmäßig die Festigkeit überprüfen
Sicherheit	Nur mit kompatiblen Thule-Anhängern verwenden; das empfohlene Anzugsmoment einhalten
Ersatzteile	Erhältlich bei Thule-Händlern; Referenz 20100798
Reparierbarkeit	Nicht reparierbar, bei Verschleiß ersetzen
Garantie	2 Jahre (vorbehaltlich der Thule-Bedingungen)

Häufig gestellte Fragen - 20100798 THULE

Wozu dient der Thule Adapter 20100798?

Er ermöglicht die Befestigung eines Thule-Anhängers an einem Fahrrad mit integrierter Nabe und 10 mm Achse, insbesondere SRAM-Naben.

Welche Nabenarten sind mit diesem Adapter kompatibel?

Er ist kompatibel mit SRAM-Naben (DD3, I-Motion 9, G8, Torpedo), Shimano (Nexave), Surly, Rohloff, NuVinci und BionX mit einer 10 mm Achse.

Welche Abmessungen hat der Adapter?

Er ist ca. 30 mm lang und 12 mm im Durchmesser, mit einem Gewinde M10 x 1.0.

Wie wird der Adapter 20100798 installiert?

Entfernen Sie die Originalmutter der Nabenachse, schrauben Sie den Adapter stattdessen auf und ziehen Sie ihn gemäß dem von Thule empfohlenen Drehmoment an.

Funktioniert der Adapter mit allen Fahrrädern?

Nein, er ist spezifisch für Fahrräder mit integrierter Nabe und 10 mm Achse. Überprüfen Sie die Kompatibilität vor dem Kauf.

Wie schwer ist der Adapter?

Er wiegt ca. 20 Gramm, was das Fahrradgewicht nicht wesentlich beeinflusst.

Benötigt der Adapter eine besondere Pflege?

Es genügt, ihn mit einem trockenen Tuch zu reinigen und regelmäßig die Festigkeit zu überprüfen, um ein Lösen zu vermeiden.

Kann ich diesen Adapter mit einem Anhänger einer anderen Marke verwenden?

Er ist ausschließlich für Thule-Anhänger konzipiert. Die Verwendung mit einer anderen Marke könnte die Sicherheit beeinträchtigen.

Wo kann ich Ersatzteile für diesen Adapter kaufen?

Ersatzteile sind bei autorisierten Thule-Händlern oder auf der offiziellen Thule-Website erhältlich.

Was tun, wenn der Adapter nicht an mein Fahrrad passt?

Überprüfen Sie den Durchmesser und die Steigung Ihrer Nabenachse. Kontaktieren Sie bei Bedarf Ihren Thule-Händler, um den passenden Adapter zu finden.

BEDIENUNGSANLEITUNG 20100798 THULE

Auswahlilfe für Thule Kupplungsadapter

>Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad

Die Kupplung Ihres Thule Fahrrad-Sets wird an der Hinterachse Ihres Fahrrads angebracht.

Die Befestigungsmethode hangt von ihrer Fahrrad ab:

1. 9-mm-Schnellspanner
2. Fahrrader mit 12-mm-Steckachsen
3. Fahrrader mit Nabenschaltung
4. Fahrräder mit einer Rahmengeometrie, die ein Anbringen der Thule ezHitch Kupplung erschwert

1. 9-mm-Schnellspanner

Die meisten Fahrräder verfügen über einen 9-mm-Schnellspanner an der Hinterachse. Wenn Ihr Fahrrad einen Schnellspanner wie den rechts abgebildeten oder keine Gangschaltung hat, befolgen Sie die mit Ihrem Fahrrad-Set gelieferten Anweisungen zur Montage der Kupplung an Ihrem Fahrrad.

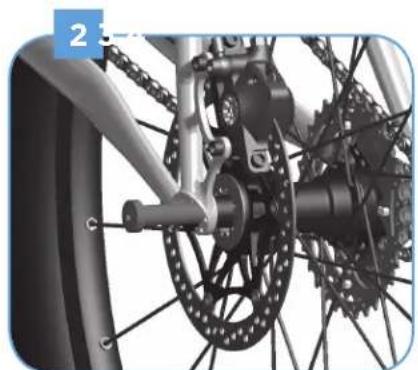

Für folgende Fahrräder sind zusätzliche Adapter erforderlich:

1. Fahrrader mit 12-mm-Steckachsen

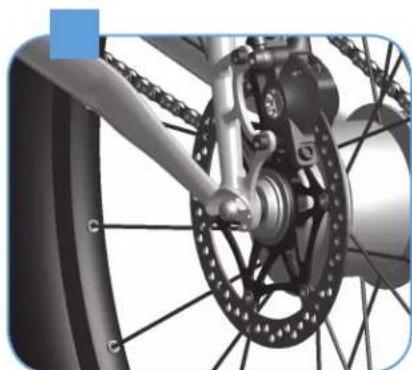

2. Fahrradermit Nabenschaltung

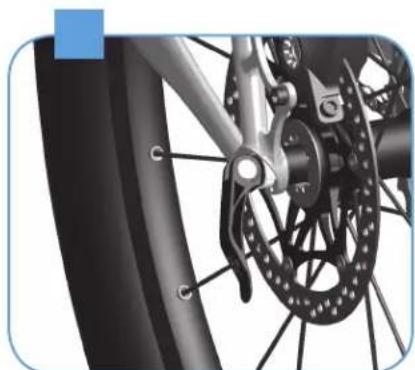

3. Fahrräder mit einer Rahmengeometrie, die ein Anbringen unserer Achskupplung erschwert.

2

>12-mm-Steckachsen

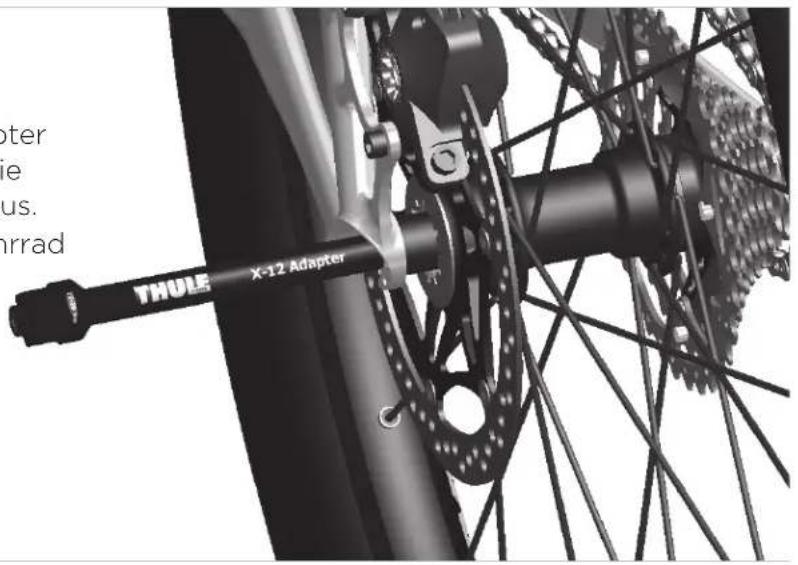

Um festzustellen, welcher Achsadapter für Ihr Fahrrad passend ist, bauen Sie die Steckachse aus ihrem Fahrrad aus. Befolgen Sie dazu die mit ihrem Fahrrad mitgelieferten Anweisungen.

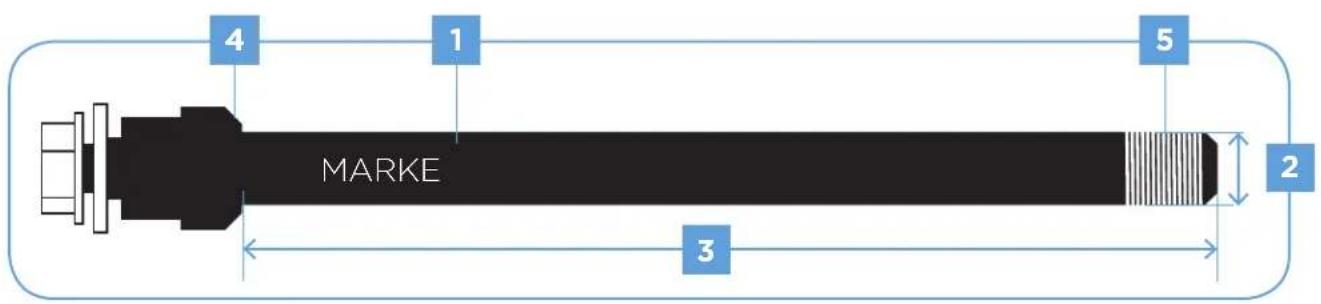

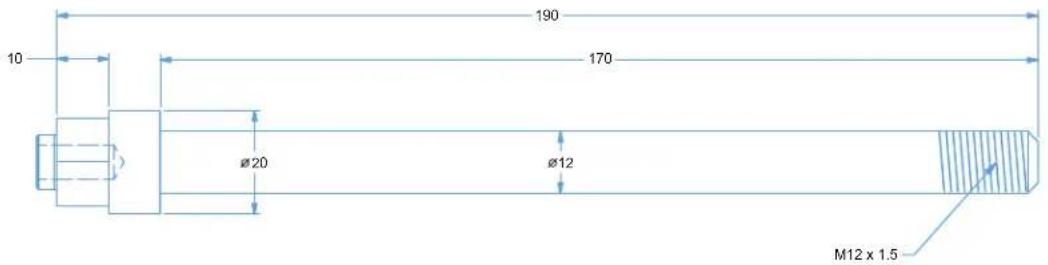

Beachten Sie folgende Informationen über ihre Steckachse:

1. Marke der Achse
2. Durchmesser der Achse
3. Länge der Achse

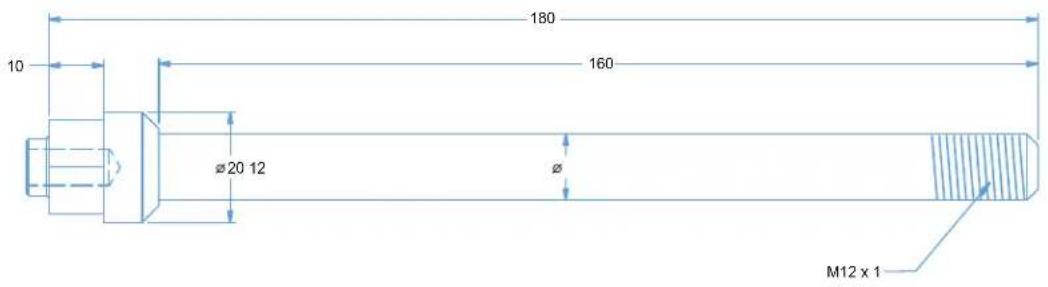

4. Form der Achsaufnahme (gerade/konisch)
5. Gewindestegung der Achse*

Wenn Sie die Informationen 1-5 oben ermittelt haben, finden Sie im Folgenden den passenden Thule Adapter für ihre Steckache.**

*Hinweis: Wenden Sie sich an ihren Fahrradhandler, um die korrekte Gewindesteigung in Erfahrung zu bringen. **Hinweis: Wenn Sie keinen passenden Adapter fur ihre Achsen finden, wenden Sie sich an den Thule Kundendienst.

THULE

X-12 Adapter

20100765

Shimano E-Thru Achsadapter, M12x1,5 (Artikelnr. 20100766)

THY

E-Thru Adapter

20100766

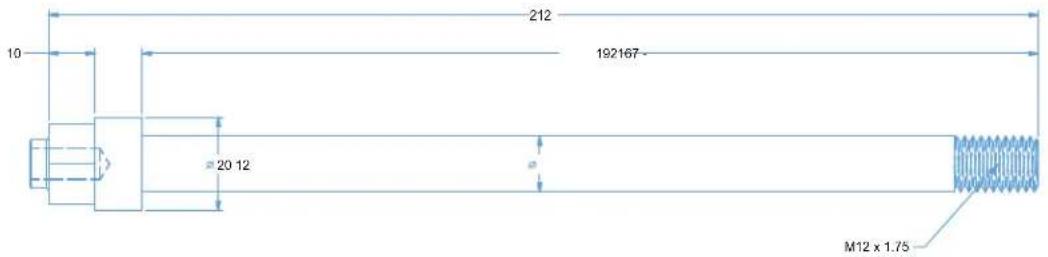

Maxle 12-mm-Achsadapter, M12x1,75 (Artikelnr. 20100799)

*Hinweis: Achsen von Maxle gibt es in drei Längen: 192, 174, & 167, Trek ist 192 mm lang. Für kürzere Achsen werden Den Distanstücks verwendet. Richten Sie sich bei der Auswahl des richtigen Distanstücks nach den Anweisungen für den Achsadapter.

3

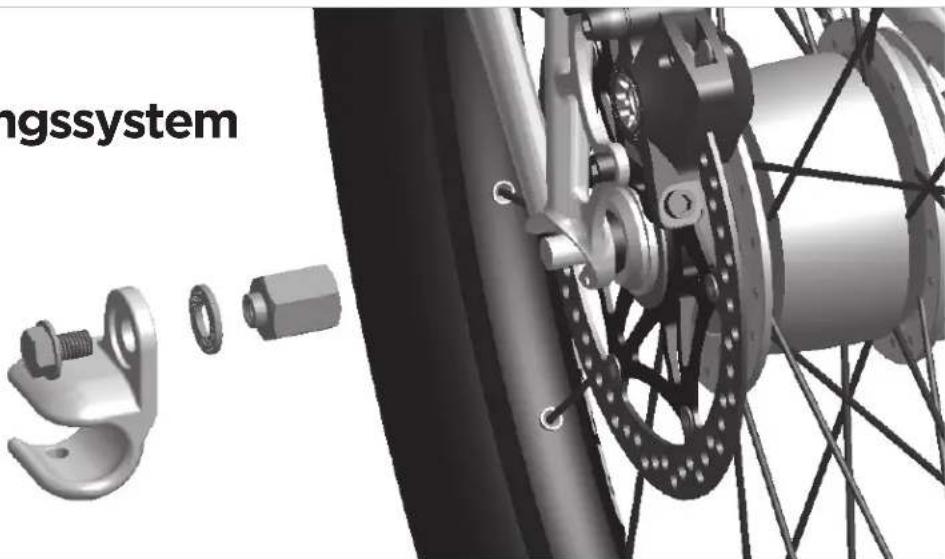

>Adapter für Nabenschaltungssystem

Adapter für Nabenschaltungssystem Shimano, 3/8" x 26

(Artikelnr. 20100797)

Im Folgenden sehen Sie Beispiele für 3/8-Naben, für die der Adapter für Nabenschaltungssystem Shimano erforderlich ist:

Marke Modell Shlmano

Beschrebung

Artikelnr.

Shimano Nexus FH-IM37 Trommelbremsnabe
SG-3C41 3-Gang-Nabenschaltung mit Rücktrittbremse
SG-3D55 3-Gang-Nabenschaltung
SG-3R40 3-Gang-Nabenschaltung mit Trommelbremse
SG-7R46 7-Gang-Nabenschaltung mit Trommelbremse
	SG-8R56 8-Gang-Nabenschaltung
	SG-8C31 8-Gang-Nabenschaltung mit Trommelbremse
	SG-8R36 8-Gang-Nabenschaltung

Alfine SG-S500 8-Gang-Nabenschaltung
SG-S501 8-Gang-Nabenschaltung
		SG-S505	8-Gang-Nabenschaltung mit Scheibenbremse
SG-S700 11-Gang-Nabenschaltung
		SG-S705	11-Gang-Nabenschaltung mit Scheibenbremse

Rücktritt

SG-3C01 Automatik-Nabenschaltung

Adapter für Nabenschaltungssystem SRAM, M10x1,0

(Artikelnr. 20100798)

Im Folgenden sehen Sie Beispiele für 10-mm-Nabenachsen, für die der Adapter für Nabenschaltungssystem SRAM erforderlich ist:

MarkeModellBeschreibung

SRAM DD3-30/-27/-24 Nabenschaltung mit Kassette
	I-Motion 9 9-Gang-Nabenschaltung
	G8 8-Gang-Nabenschaltung
I-Motion 3 3-Gang-Nabenschaltung
Torpedo Singlespeed starr/Freilauf

Shimano Nexave IF-C530 Inter-3 Kassettennabe (3x8)
	Nexave FH-C810	Hinterradnabendynamo mit 8-Gang-Nabenschaltung
	Nexave FH-IM70	Kassettennabe für 8-/9-Gang-Kassette
	Nexave FH-IM50	Kassettennabe für 8-Gang-Kassette

Surly	Track- und Flip-Flop-Naben
Rohloff	Speedhub 500/14	14-Gang-Nabenschaltung
NuVinci	N360	Stufenlose Schaltung
BionX P500	Elektrischer	Nabenmotor
	P250	Elektrischer Nabenmotor
	P200	Elektrischer Nabenmotor

Adapter für Nabenschaltungssystem SRAM SPECTRO, FG 10,5x1,0

(Artikelnr. 20110722)

Im Folgenden sehen Sie Beispiele für 10,5-mm-Nabenachsen, für die der Adapter für Nabenschaltungssysteme SRAM SPECTRO erforderlich ist:

MarkeModellBeschreibung

SRAM Spectro S7	7-Gang-Nabenschaltung
Spectro P5	5-Gang-Nabenschaltung
Spectro T3	3-Gang-Nabenschaltung
	Spectro 3x7	Nabenschaltung mit Kassette
	DualDrive	Nabenschaltung mit Kassette
	Sparc	Elektrischer Nabemotor

4

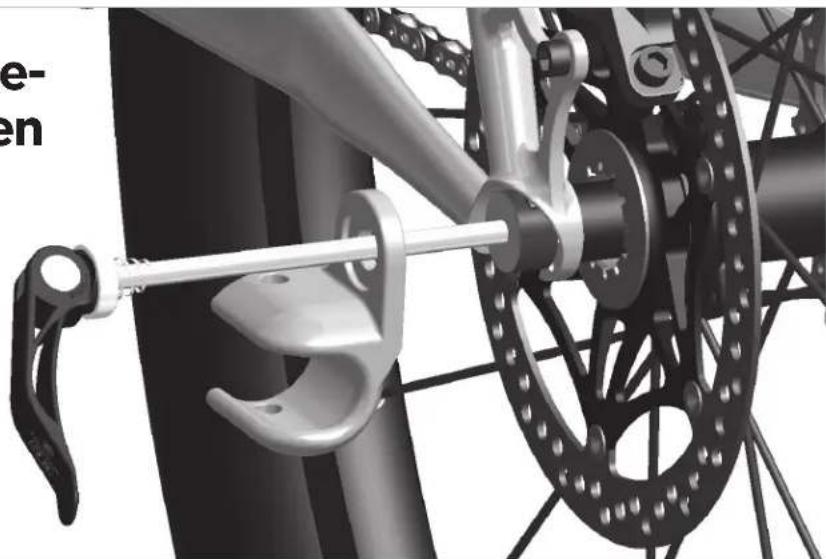

>Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern:

Distanzstück für Ausfallende, 10 mm

(Artikelnr. 20110723)

Für Fahrrader mit 3D Ausfallende
