GEBRUIKSAANWIJZING SCUX104 PANASONIC

Nous vous remercions pour votre achat de cet appareil. Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel. Conservez ce manuel. La ringraziamo per aver acquistato questo prodotto. Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni. Conservare questo manuale per future consultazioni. Dank u voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem. Bewaar deze gebruiksaanwijzing. SC-UX104 EG TQBJ2128 (01) Ge.fm Page 1 Tuesday, March 6, 2018 11:27 AM2 TQBJ2128

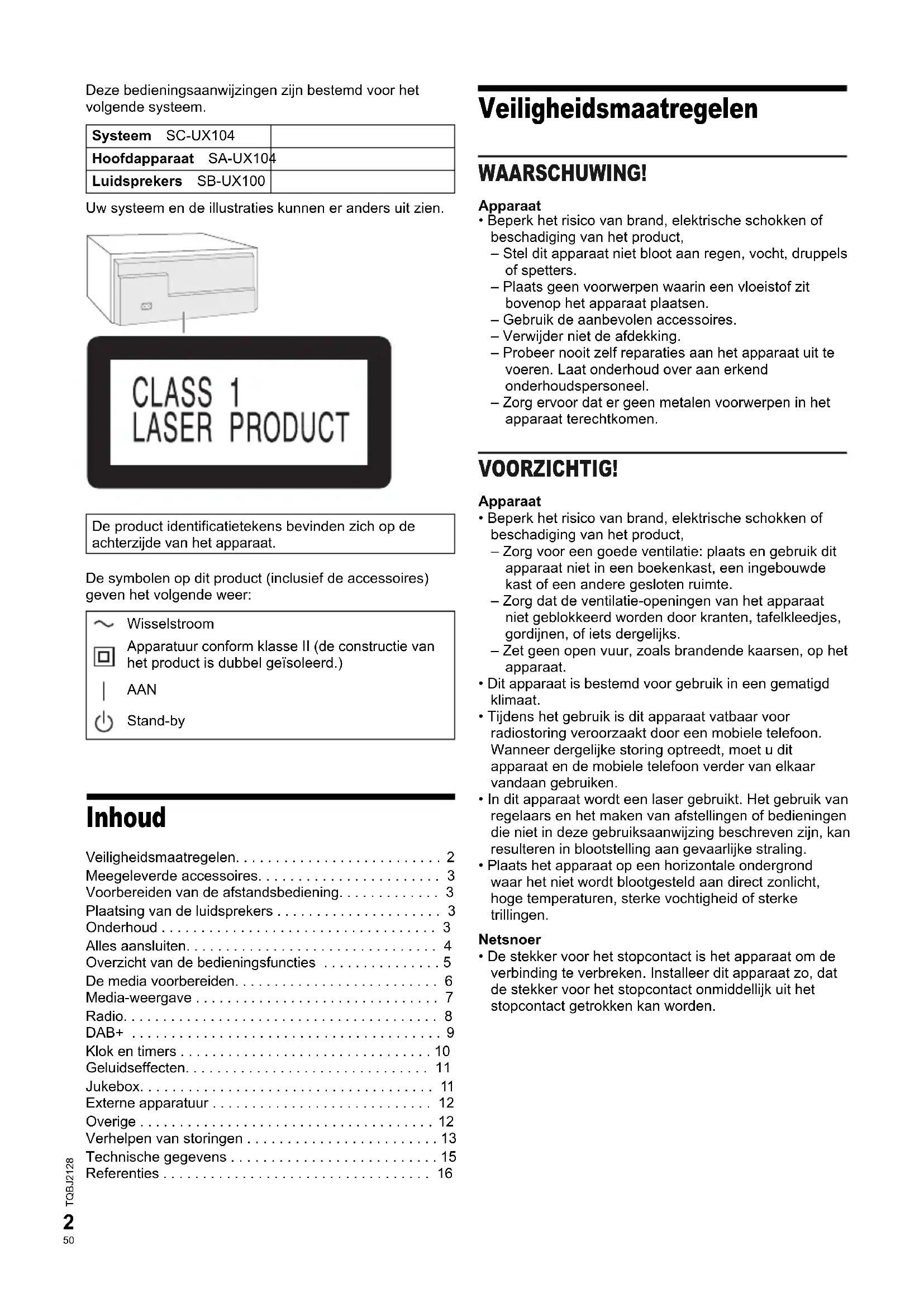

• Beperk het risico van brand, elektrische schokken of beschadiging van het product, – Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters. – Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat plaatsen. – Gebruik de aanbevolen accessoires. – Verwijder niet de afdekking. – Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel. – Zorg ervoor dat er geen metalen voorwerpen in het apparaat terechtkomen. VOORZICHTIG! Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product, – Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte. – Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of iets dergelijks. – Zet geen open vuur, zoals brandende kaarsen, op het apparaat.

• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.

• Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.

• In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling.

• Plaats het apparaat op een horizontale ondergrond waar het niet wordt blootgesteld aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen. Netsnoer

• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installeer dit apparaat zo, dat de stekker voor het stopcontact onmiddellijk uit het stopcontact getrokken kan worden. Systeem SC-UX104 Hoofdapparaat SA-UX104 Luidsprekers SB-UX100 De product identificatietekens bevinden zich op de achterzijde van het apparaat. Wisselstroom Apparatuur conform klasse II (de constructie van het product is dubbel geïsoleerd.) AAN Stand-by SC-UX104 EG TQBJ2128 (04) Du.fm Page 2 Tuesday, March 6, 2018 11:47 AM3 TQBJ2128

• Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.

• Informeer bij de lokale autoriteiten of bij uw leverancier naar de juiste manier voor de afvalverwerking van de batterijen.

• Niet verhitten of blootstellen aan vuur.

• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.

• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.

• Laad de alkaline of mangaan-batterij niet.

• Gebruik niet een batterij waarvan de mantel is losgeraakt.

• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats. Meegeleverde accessoires Gelieve te controleren of de volgende accessoires zijn meegeleverd. 1 Netsnoer 1 DAB-antenne 2 Ferrietkernen 1 Afstandsbediening (N2QAYB001093) 1 Batterij afstandsbediening Opmerking:Gebruik voor de voeding de stekker die geschikt is voor de stopcontacten in uw huis. Voorbereiden van de afstandsbediening Gebruik alkaline- of mangaan-batterijen. Installeer de batterij zo, dat de polen (+ en –) op één lijn staan met de polen op de afstandsbediening. Plaatsing van de luidsprekers De linker en rechter luidsprekers zijn hetzelfde. Gebruik alleen de meegeleverde luidsprekers. U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen, als u andere luidsprekers gebruikt. Opmerking:• Houd voor de ventilatie meer dan 10 mm afstand aan tussen het hoofdapparaat en de luidsprekers.• Zet de luidsprekers op een plat veilig oppervlak.• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlakbij TV-apparaten, PC’s of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.• Wanneer u gedurende een lange periode op hoge niveaus afspeelt, kan dit de luidsprekers beschadigen en de levensduur van de luidsprekers bekorten.• Voorkom beschadiging door het volume te verminderen:– Wanneer het geluid vervormd is.– Wanneer u de geluidskwaliteit afstelt. Onderhoud Haal de stekker van het netsnoer uit het stopcontact vóór uitvoering van onderhoud. Reinig het systeem met een zachte, droge doek.

• Maak de buitenpanelen nooit schoon met alcolhol, verfverdunner of wasbenzine.

• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door. VOORZICHTIG! Houd de ferrietkern buiten bereik van kinderen zodat zij deze niet kunnen inslikken. VOORZICHTIG!

• Gebruik de luidsprekers enkel met het aanbevolen systeem. Doet u dat niet, dan kan beschadiging van de versterker en de luidsprekers ontstaan en dat kan leiden tot brand. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het apparaat bemerkt.

• Verander de luidspreker of de luidsprekerkabels niet want dat kan schade aan het systeem veroorzaken.

• Volg de procedures die u in deze instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit.

• Raak de resonerende oppervlakten van de luidsprekerconus niet aan: – Dit kan de luidsprekerconus beschadigen. – De luidsprekerconus kan heet zijn. NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 3 Tuesday, March 6, 2018 11:47 AM4 TQBJ2128

Alles aansluiten Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd. 1 Sluit de DAB-antenne aan. Draai de moer vooral geheel vast. Draai de antenne bij om de ontvangst te verbeteren. Opmerking:

• Gebruik geen andere DAB-antennes dan de geleverde.

• Bevestig de antenne niet op metalen voorwerpen, zoals waterleidingen of metalen delen van het gebouw.

• Gebruik een buitenantenne (niet bijgeleverd) als de ontvangst slecht is. In het stopcontact Bevestiging van de ferrietkern A Trek aan het lipje om het te openen. B Leg de luidsprekerkabels op een van de holle oppervlakten. Zorg ervoor dat de ferrietkern ongeveer 7 cm vanaf het einde van de luidsprekerkabels zit. C Draai de luidsprekerkabels twee maal rond de ferrietkern en leg het op de andere holle oppervlakte. D Sluit de ferrietkern totdat deze vastklikt. Opmerking: Als de ferrietkernen niet om de luidsprekerkabels wordt aangebracht, kan dit een slechte ontvangst van de radio tot gevolg hebben. 7 cm Plakband (niet bijgeleverd) SC-UX104 EG TQBJ2128 (04) Du.fm Page 4 Tuesday, March 6, 2018 11:47 AM5 TQBJ2128

2 De luidsprekers aansluiten. Sluit de luidsprekerkabels aan op de aansluitingen met dezelfde kleur. 3 Sluit het netsnoer aan. Gebruik geen andere netsnoeren dan de geleverde. Stroom besparen Het systeem verbruikt in de stand Stand-by een geringe hoeveelheid stroom. Haal de stekker uit het stopcontact, als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan, als u het systeem afsluit. U moet deze opnieuw instellen. Opmerking: Houd de antennes weg van luidsprekerkabels en het netsnoer, zodat er geen ruis wordt opgevangen. Overzicht van de bedieningsfuncties Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen of de hoofdeenheid gebruiken, als deze hetzelfde zijn. A Stand-by/Aan-schakelaar [`], [1] Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom. B Kies de audiobron Op het hoofdapparaat: Houd [ ] als u wilt starten met de Bluetooth

-koppeling. C Basis weergaveregeling D Bekijk installatiemenu E Bekijk de informatie over het afspelen materiaal F Kies of bevestig de optie G De disclade openen of sluiten H De helderheid van het display-paneel verminderen De verlichting is ook uitgeschakeld. Druk opnieuw op de knop als u wilt annuleren. I Pas het volumeniveau aan J Het geluid onderdrukken Druk opnieuw op de knop als u wilt annuleren. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt. K Bekijk het menu voor afspelen L Geluidseffecten kiezen M Kies de jukebox N Displaypaneel O USB-poort ( ) P Disclade Q Sensor afstandsbediening Afstand: Minder dan ongeveer 7 m Hoek: Ongeveer 20° omhoog en omlaag, 30° naar links en naar rechts Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet kunnen de luidsprekers worden beschadigd. Rood Zwart NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 5 Tuesday, March 6, 2018 11:47 AM6 TQBJ2128

De media voorbereiden Disc 1 Druk op [CD x] (hoofdapparaat: [x]) om de disclade te openen. Plaats een disc in met het label naar boven. Druk opnieuw om de disclade te sluiten. 2 Druk herhaaldelijk op [USB/CD] om "CD" te kiezen. USB Voorbereiding Voordat u een USB-apparaat op het systeem aansluit, moet u ervoor zorgen dat u een back-up van de data maakt. 1 Verminder het volume en sluit het USB-apparaat aan op de USB-poort. Houd het hoofdapparaat vast wanneer u de USB-apparaat tot stand brengt of verbreekt. 2 Druk herhaaldelijk op [USB/CD] om "USB" te kiezen. Opmerking:• Gebruik geen USB-verlengkabel. Het systeem kan geen USB-apparaten herkennen die via een kabel aangesloten zijn.• Bij kleine USB-apparaten kunt u een sleutelkoord of een kabel aan het bevestigingsoog van het apparaat vastmaken, zodat het gemakkelijk eruit getrokken kan worden.• Sommige apparaten kunnen niet worden opgeladen omdat de maximale USB-laadstroom maar 0,5 A is. Bluetooth

U kunt draadloos een geluidsapparaat aansluiten en afspelen met behulp van Bluetooth

• Zet het hoofdapparaat aan.

• Schakel over naar de Bluetooth

-functie van het apparaat en zet het apparaat vlakbij het systeem.

• Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Een apparaat koppelen Voorbereiding Is dit systeem verbonden met een Bluetooth

-apparaat, verbreek de verbinding dan (~6). 1 Druk op [ ]. Wordt "PAIRING" getoond, ga dan door met stap 3. 2 Druk op [PLAY MENU] om "PAIRING" te kiezen en druk vervolgens op [OK]. 3 Kies "SC-UX104" uit het Bluetooth

-menu van het apparaat. Indien u gevraagd wordt een sleutel te gebruiken voert u "0000" of "1234" in. Het apparaat wordt automatisch met dit systeem verbonden nadat het koppelen aan een passend apparaat voltooid is. Het MAC-adres (bijv.: 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-UX104" verschijnt. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven. Het hoofdapparaat gebruiken 1 Houd [ ] ingedrukt totdat "PAIRING" verschijnt. 2 Kies "SC-UX104" uit het Bluetooth

-menu van het apparaat. Opmerking:U kunt maximaal 8 apparaten aan dit systeem koppelen. Als een 9e apparaat wordt gekoppeld, wordt het apparaat dat het langst niet is gebruikt wordt vervangen.

Een apparaat aansluiten Voorbereiding Is dit systeem verbonden met een Bluetooth

-apparaat, verbreek de verbinding dan (~6). 1 Druk op [ ]. "BLUETOOTH READY" wordt weergegeven. 2 Kies "SC-UX104" uit het Bluetooth

-menu van het apparaat. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven. 3 Start weergave op het apparaat. Opmerking:• Een apparaat moet gekoppeld aan een passend apparaat zijn om aangesloten te worden.• Dit systeem kan slecht op één apparaat per keer aangesloten worden.• Wanneer "BLUETOOTH" is geselecteerd als de bron, zal dit systeem automatisch proberen de verbinding met het laatst aangesloten apparaat tot stand te brengen. (Tijdens dit proces wordt "LINKING" weergegeven.)

De aansluiting van een apparaat verbreken Terwijl een Bluetooth

-apparaat is aangesloten 1 Druk herhaaldelijk op [PLAY MENU] om "DISCONNECT?" te kiezen. 2 Druk op [R, T] om "OK? YES" te kiezen en druk vervolgens op [OK]. "BLUETOOTH READY" wordt weergegeven. Kies "OK? NO" als u wilt annuleren. Het hoofdapparaat gebruiken Houd [ ] ingedrukt totdat "PAIRING" verschijnt. Opmerking:De aansluiting van een apparaat wordt verbroken, als u:• Kies een andere bron.• Verplaats het apparaat buiten het maximale bereik.• Schakel de Bluetooth -transmissie van het apparaat uit.• Het systeem of het apparaat uitschakelt. SC-UX104 EG TQBJ2128 (04) Du.fm Page 6 Tuesday, March 6, 2018 11:47 AM7 TQBJ2128

Media-weergave De volgende markeringen duiden de beschikbaarheid van de functie aan. Basisweergave CD USB BLUETOOTH Opmerking:Afhankelijk van het Bluetooth -apparaat zullen sommige bedieningsfuncties misschien niet werken. Beschikbare informatie bekijken

U kunt de beschikbare informatie, zoals MP3-album en het tracknummer, op het display-paneel bekijken. Druk op [DISPLAY]. Voorbeeld: Weergave van MP3-album en tracknummers. Opmerking:• Maximaal aantal tekens dat kan worden weergegeven: Ongeveer 32• Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags.• Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien. Menu voor afspelen CD USB 1 CD Druk op [PLAY MENU]. USB Druk herhaaldelijk op [PLAY MENU] om "PLAYMODE" te kiezen. 2 Druk op [R, T] om de instelling te kiezen en druk vervolgens op [OK]. Opmerking:• Tijdens het afspelen in willekeurige volgorde kunt u niet overslaan naar tracks die al zijn afgespeeld.• De instelling wordt geannuleerd, wanneer u de disclade opent of het USB-apparaat loskoppelt. Koppelingsmodus BLUETOOTH U kunt de verbindingsstand wijzigen en aanpassen aan het type van de verbinding. Voorbereiding Is dit systeem verbonden met een Bluetooth

-apparaat, verbreek de verbinding dan (~6). 1 Druk herhaaldelijk op [PLAY MENU] om "LINK MODE" te kiezen. 2 Druk op [R, T] om de stand te kiezen en druk vervolgens op [OK]. CD : USB : BLUETOOTH : CD-R/RW in CD-DA-formaat of met MP3-bestanden. USB-apparaat met MP3-bestanden. Bluetooth

-apparaat. Afspelen Druk op [4/9]. Stop Druk op [8]. USB De positie wordt in het geheugen opgeslagen. "RESUME" wordt weergegeven. Druk nogmaals als u geheel wilt stoppen. Pauzeren Druk op [4/9]. Indrukken als u met afspelen door wilt gaan. Overslaan Druk op [2/3] of [5/6] als u een track wilt overslaan. CD USB Druk op [R, T] als u een MP3-album wilt overslaan. Zoeken Houd [2/3] of [5/6] ingedrukt. Albumnummer Tracknummer OFF PLAYMODE Annuleer de instelling. 1-TRACK Speel één gekozen track af. Druk op [2/3] of [5/6] om de track te kiezen. 1-ALBUM Speel één geselecteerd MP3-album af. Druk op [R, T] om het MP3-album te kiezen. RANDOM RND Speel alle tracks in willekeurige volgorde af. 1-ALBUM RANDOM 1 RND Speel alle tracks op één geselecteerd MP3-album in willekeurige volgorde af. Druk op [R, T] om het MP3-album te kiezen. ALL REPEAT Herhaald alle tracks. 1-TRACK REPEAT Herhaald 1-TRACK. 1-ALBUM REPEAT Herhaald 1-ALBUM. RANDOM REPEAT RND Herhaald willekeurige afspelen. 1-ALBUM RANDOM REPEAT 1 RND Herhaald 1-ALBUM RANDOM. MODE 1 Nadruk op aansluitbaarheid. MODE 2 (bij verstek) Nadruk op geluidskwaliteit. NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 7 Tuesday, March 6, 2018 11:47 AM8 TQBJ2128 Opmerking:• Als u met deze functie naar een video kijkt, kan het zijn dat de video- en audio-uitgang niet gesynchroniseerd zijn. Kies in dit geval "MODE 1".• Kies "MODE 1" als het geluid wordt onderbroken.

• U kunt op dit systeem CD-R/RW’s met materiaal in CD-DA- of MP3-formaat afspelen.

• Voltooi de disk op het apparaat waarop hij is opgenomen voordat u hem gaat afspelen.

• Er zijn CD-R/RW’s die door de conditie van de opname niet kunnen worden afgespeeld.

• Dit systeem garandeert niet dat verbinding met alle USB-apparaten tot stand wordt gebracht.

• Dit systeem ondersteunt USB 2.0 Full-speed.

• Dit systeem kan USB-apparaten van tot wel 32 GB ondersteunen.

• Alleen het FAT 12/16/32-bestandssysteem wordt ondersteund.

• Bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.

• Tracks moet de extensie ".mp3" of ".MP3" hebben.

• Tracks worden niet noodzakelijkerwijs afgespeeld in de volgorde waarin u ze hebt opgenomen.

• Sommige bestanden kunnen niet werken door de grootte van de sector. MP3-bestand op schijf

• Dit systeem geeft toegang tot maximaal: – 255 albums (inbegrepen bovenste map) –999 tracks – 20 sessies

• Discs moeten voldoen aan ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten). MP3-bestand op USB-apparaat

• Dit systeem geeft toegang tot maximaal: – 800 albums (inbegrepen bovenste map) – 8000 tracks – 999 tracks per album Radio Voorbereiding Druk herhaaldelijk op [RADIO/AUX] om "FM" te kiezen. Handmatige afstemming 1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. 2 Druk op [R, T] om "MANUAL" te kiezen en druk vervolgens op [OK]. 3 Druk op [2/3] of [5/6] om afstemmen op het radiostation. Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert. "STEREO" verschijnt wanneer een stereoprogramma wordt ontvangen. Het hoofdapparaat gebruiken 1 Druk op [8] om "MANUAL" te kiezen. 2 Druk op [2/3] of [5/6] om afstemmen op het radiostation. Het geheugen vooraf instellen U kunt tot wel 30 FM-zenders als voorkeuze instellen.

Automatische voorinstelling 1 Druk op [PLAY MENU] om "A.PRESET" te kiezen. 2 Druk op [R, T] om "LOWEST" of "CURRENT" te kiezen en druk vervolgens op [OK]. Alle te ontvangen zenders worden nu in oplopende volgorde in de geheugenkanalen vastgelegd. Druk op [8] als u wilt annuleren.

Handmatig voorprogrammeren 1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. 2 Druk op [R, T] om "MANUAL" te kiezen en druk vervolgens op [OK]. 3 Druk op [2/3] of [5/6] om afstemmen op het radiostation. 4 Druk op [OK]. 5 Druk op [R, T] om een voorkeuzenummer te kiezen en druk vervolgens op [OK]. Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen. Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft. LOWEST Het afstemmen begint bij de laagste frequentie. CURRENT Het afstemmen begint bij de actuele frequentie. SC-UX104 EG TQBJ2128 (04) Du.fm Page 8 Tuesday, March 6, 2018 11:47 AM9 TQBJ2128

Een voorkeuzestation kiezen 1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. 2 Druk op [R, T] om "PRESET" te kiezen en druk vervolgens op [OK]. 3 Druk op [2/3] of [5/6] om het voorkeuzestation te kiezen.Het hoofdapparaat gebruiken 1 Druk op [8] om "PRESET" te kiezen. 2 Druk op [2/3] of [5/6] om het voorkeuzestation te kiezen. De geluidskwaliteit veranderen 1 Druk herhaaldelijk op [PLAY MENU] om "FM MODE" te kiezen. 2 Druk op [R, T] om "MONO" te kiezen en druk vervolgens op [OK].Kies "STEREO" als u wilt annuleren."MONO" wordt ook geannuleerd wanneer u de frequentie wijzigt.De instelling in het geheugen opslaanGa verder met stap 4 van "Handmatig voorprogrammeren" (~8). De signaalstatus controleren Druk op [DISPLAY] om "FM STATUS" te kiezen. RDS-uitzendingen Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.Druk herhaaldelijk op [DISPLAY].Opmerking:RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is. DAB+ VoorbereidingDruk herhaaldelijk op [RADIO/AUX] om "DAB+" te kiezen.Opmerking:Als u "DAB+" voor het eerst selecteert, zal het systeem een automatische afstemming doen. Handmatige afstemming 1 Druk herhaaldelijk op [PLAY MENU] om "MANUAL SCAN" te kiezen. 2 Druk op [R, T] om het frequentieblok te kiezen en druk vervolgens op [OK].Als er geen station is gevonden, dan wordt "SCAN FAILED" weergegeven.Pas de stand van de antenne aan en probeer het opnieuw. Automatisch afstemmen 1 Druk op [PLAY MENU] om "AUTO SCAN" te kiezen en druk vervolgens op [OK]."START?" wordt weergegeven. 2 Druk op [OK] om de afstemming te starten. "DAB AUTO SCAN" wordt weergegeven.Als er geen station is gevonden, dan wordt "SCAN FAILED" weergegeven.Voer een handmatige afstemming uit.Opmerking:De vooraf ingestelde frequenties worden gewist, wanneer u een automatische afstemming uitvoert. Het geheugen vooraf instellen U kunt tot wel 20 zenders als voorkeur instellen. 1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. 2 Druk op [R, T] om "STATION" te kiezen en druk vervolgens op [OK]. 3 Druk op [2/3] of [5/6] om afstemmen op het radiostation. 4 Druk op [OK]. 5 Druk op [R, T] om een voorkeuzenummer te kiezen en druk vervolgens op [OK].Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen.Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft.Opmerking:U kunt niet een zender als voorkeur instellen als deze niet uitzendt of als u een secundaire dienst hebt geselecteerd.FM–––– Het FM-signaal is zwak. Het systeem is niet op een zender afgestemd.FM ST Het FM-signaal is stereo.FM MONO "MONO" is geselecteerd als "FM MODE". Het FM-signaal is mono.PS ProgrammaservicePTY ProgrammatypeFREQ Frequentie NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 9 Tuesday, March 6, 2018 11:47 AM10 TQBJ2128

Een voorkeuzestation kiezen 1 Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. 2 Druk op [R, T] om "PRESET" te kiezen en druk vervolgens op [OK]. 3 Druk op [2/3] of [5/6] om het voorkeuzestation te kiezen. Secundaire diensten U kunt naar secundaire diensten luisteren als " " wordt weergegeven. 1 Druk herhaaldelijk op [PLAY MENU] om "DAB SECONDARY" te kiezen. 2 Druk op [R, T] om de secundaire dienst te kiezen en druk vervolgens op [OK]. Kies "PRIMARY" als u wilt annuleren. Opmerking:De instelling wordt uitgeschakeld als u andere zenders selecteert. Beschikbare informatie bekijken U kunt de volgende informatie op het displaypaneel bekijken.

• Informatie over de DAB-uitzending

• Tijd Druk op [DISPLAY]. De signaalkwaliteit controleren U kunt de signaalkwaliteit controleren door de stand van de antenne aan te passen. 1 Druk herhaaldelijk op [PLAY MENU] om "SIGNAL QUALITY" te kiezen en druk vervolgens op [OK]. Achtereenvolgens worden het frequentieblok en de ontvangstkwaliteit weergegeven. Druk voor het selecteren van andere frequentieblokken op [R, T]. 2 Druk opnieuw op [OK] als u wilt afsluiten. Automatische aanpassing van de klok U kunt instellen dat de klok automatisch wordt bijgewerkt. 1 Druk herhaaldelijk op [PLAY MENU] om "AUTO CLOCK ADJ" te kiezen. 2 Druk op [R, T] om "ON ADJUST" te kiezen en druk vervolgens op [OK]. Kies "OFF ADJUST" als u wilt annuleren. Klok en timers De klok instellen De klok werkt volgens het 24-uursysteem. 1 Druk herhaaldelijk op [SETUP] om "CLOCK" te kiezen. 2 Druk op [R, T] om de tijd in te stellen en druk vervolgens op [OK]. De tijd controleren Druk herhaaldelijk op [SETUP] om "CLOCK" te kiezen en druk vervolgens op [OK]. Druk in de stand Stand-by op [DISPLAY]. Opmerking:Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten. Slaaptimer De slaaptimer schakelt het systeem uit na de ingestelde tijd. 1 Druk op [SETUP] om "SLEEP" te kiezen. 2 Druk op [R, T] om de instelling (in minuten) te kiezen en druk vervolgens op [OK]. Kies "OFF" als u wilt annuleren. Opmerking:• De resterende tijd wordt elke minuut een paar seconden weergegeven. "SLEEP 1" wordt altijd weergegeven als er nog 1 minuut resteert.• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen. Afspeeltimer (Behalve voor Bluetooth

en AUX-bron) U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt. Voorbereiding Zet de klok gelijk. 1 Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen. 2 Druk op [R, T] om de begintijd in te stellen en druk vervolgens op [OK]. 3 Herhaal de stap 2 om de eindtijd te stellen. 4 Druk op [R, T] als u de bron wilt selecteren die u wilt afspelen en druk vervolgens op [OK]. Frequentieblok Frequentie Ontvangstkwaliteit 0 (slecht) tot 8 (uitstekend) SC-UX104 EG TQBJ2128 (04) Du.fm Page 10 Tuesday, March 6, 2018 11:47 AM11 TQBJ2128

De timer inschakelen 1 Stel de bron in die u wilt beluisteren (disc, USB of radio) en regel het volume. 2 Druk herhaaldelijk op [SETUP] om "TIMER SET" te kiezen. 3 Druk op [R, T] om "PLAY ON" te kiezen en druk vervolgens op [OK]. "#" wordt weergegeven. Kies "PLAY OFF" als u wilt annuleren. Het systeem werkt alleen als het apparaat is uitgeschakeld. De instelling controleren Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen en druk vervolgens op [OK]. Druk in de stand Stand-by twee maal op [DISPLAY]. Opmerking:• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.• Als u het systeem uitschakelt en dan opnieuw inschakelt als de timer werkt, zal de timer niet stoppen op de eindtijd. Geluidseffecten Voorinstelling EQ (Preset EQ) 1 Druk op [SOUND] om "PRESET EQ" te kiezen. 2 Druk op [R, T] om de gewenste voorkeuze-EQ-instelling te kiezen en druk vervolgens op [OK]. Instellen EQ-voorinstelling: "ROCK", "POP", "AFRO BEAT", "ARABIC", "PERSIAN", "INDIA BASS", "DANGDUT", "MALAY POP", "ELECTRONICA", "REGGAETON", "SALSA", "SAMBA", "FOOTBALL" of "FLAT". Handmatig EQ (Manual EQ) 1 Druk herhaaldelijk op [SOUND] om "MANUAL EQ" te kiezen. 2 Druk op [R, T] om het geluidseffect te kiezen. 3 Druk op [2/3] of [5/6] om de instelling te kiezen en druk vervolgens op [OK]. D.Bass 1 Druk herhaaldelijk op [SOUND] om "D.BASS" te kiezen en druk vervolgens op [R, T] om "D.BASS LEVEL" of "D.BASS BEAT" te kiezen. Kies "OFF D.BASS" als u wilt annuleren. 2 Druk op [2/3] of [5/6] op de afstandsbediening om de instelling te kiezen en druk dan op [OK]. Opmerking:D.BASS BEAT: Deze functie benadrukt het aanslagniveau van de drums en produceert een krachtig geluid. Afhankelijk van de track kan het effect klein zijn. Jukebox USB U kunt de jukebox gebruiken om een crossfade-effect tussen songs toe te voegen. U kunt ook extra functies gebruiken met de "Panasonic MAX Juke"-app (~hieronder). 1 Druk op [PLAY MENU] om "JUKEBOX" te kiezen. 2 Druk op [R, T] om de instelling te kiezen en druk vervolgens op [OK]. Het hoofdapparaat gebruiken Druk op [JUKEBOX] om de instelling kiezen. Veranderen van de herhalingsinstelling 1 Druk herhaaldelijk op [PLAY MENU] om "PLAYMODE" te kiezen. 2 Druk op [R, T] om de instelling te kiezen en druk vervolgens op [OK]. Opmerking:• Het systeem schakelt automatisch om naar de herhaalfunctie als u jukebox aanzet.• Jukebox wordt uitgeschakeld als u het systeem uitzet of naar een andere bron overschakelt.• Het kan zijn dat de crossfade-functie tussen liedjes met een verschillende bemonsteringsfrequentie niet werkt. BASS/MID/TREBLE –4 tot +4 SURROUND "ON SURROUND" of "OFF SURROUND" OFF CROSSFADE Cross-fading annuleren. ON CROSSFADE Cross-fading toevoegen. OFF Schakel de jukebox uit. RANDOM REPEAT RND Herhaald willekeurige afspelen. ALL TITLE REPEAT Herhaald alle tracks. De "Panasonic MAX Juke"-app gebruiken U kunt de gratis Android™-app "Panasonic MAX Juke" van Google Play™ downloaden en deze installeren voor extra functies, zoals het aanvragen van songs vanaf meerdere apparaten tegelijkertijd. Met de app kunt u de tracks opvragen die u wilt afspelen. Voor meer informatie over de app zie de volgende site. http://av.jpn.support.panasonic.com/support/global/ cs/audio/app/ (Deze site is alleen in het Engels.) NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 11 Tuesday, March 6, 2018 11:47 AM12 TQBJ2128

Externe apparatuur U kunt een VCR-, DVD-speler enz. aansluiten en het geluid via dit systeem weergeven. Voorbereiding

• Haal de stekker van het netsnoer uit het stopcontact.

• Schakel alle apparatuur uit en lees de relevante werkinstructies. 1 Sluit de externe apparatuur aan. 2 Druk herhaaldelijk op [RADIO/AUX] om "AUX" te kiezen. 3 Speel de externe apparatuur af. Het invoerniveau veranderen 1 Druk op [PLAY MENU] om "INPUT LEVEL" te kiezen. 2 Druk op [R, T] om "NORMAL" of "HIGH" te kiezen en druk vervolgens op [OK]. Opmerking:• Kies "NORMAL" (normaal), indien het geluid vervormd is bij invoerniveau "HIGH" (hoog).• Componenten en snoeren wordt afzonderlijk verkocht.• Als u andere apparatuur wilt aansluiten dan de apparatuur die wordt beschreven, bespreek dat dan met uw audioleverancier.• Wanneer u een adapter gebruikt, zal het geluid misschien vervormd worden weergegeven. Overige Verlichting U kunt de verlichting op het systeem aan- en uitschakelen. 1 Druk herhaaldelijk op [SETUP] om "ILLUMINATION" te kiezen. 2 Druk op [R, T] om "ON" te kiezen en druk vervolgens op [OK]. Kies "OFF" als u wilt annuleren. Auto-uit Dit systeem schakelt zichzelf automatisch uit wanneer u het ongeveer 20 minuten lang niet gebruikt. 1 Druk herhaaldelijk op [SETUP] om "AUTO OFF" te kiezen. 2 Druk op [R, T] om "ON" te kiezen en druk vervolgens op [OK]. Kies "OFF" als u wilt annuleren. Opmerking:Deze functie werkt niet wanneer de radio- of "DAB+"-bron is ingeschakeld of wanneer er verbinding is met een Bluetooth -apparaat. Bluetooth

-Stand-by Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth

-verbinding tot stand brengt vanaf een gekoppeld apparaat. 1 Druk herhaaldelijk op [SETUP] om "BLUETOOTH STANDBY" te kiezen. 2 Druk op [R, T] om "ON" te kiezen en druk vervolgens op [OK]. Kies "OFF" als u wilt annuleren. Opmerking:Bij sommige apparaten kan de reactietijd langer zijn. Als u verbonden was met een Bluetooth -apparaat voordat u dat systeem uitgeschakelde, moet u minimaal 5 seconden wachten voordat u met uw Bluetooth -apparaat verbinding kunt maken met dit systeem. Software-update Af en toe zal Panasonic een software-update uitbrengen voor deze unit, waardoor functies worden toegevoegd of de werking wordt verbeterd. Deze updates zijn gratis beschikbaar. Voor meer details zie de volgende website. http://panasonic.jp/support/global/cs/ (Deze site is alleen in het Engels.)

De softwareversie controleren 1 Druk herhaaldelijk op [SETUP] om "SW VER." te kiezen en druk vervolgens op [OK]. De softwareversie wordt weergegeven. 2 Druk opnieuw op [OK] als u wilt afsluiten. Achterpaneel van dit hoofdapparaat Audiokabel (niet bijgeleverd) DVD-speler (niet bijgeleverd) SC-UX104 EG TQBJ2128 (04) Du.fm Page 12 Tuesday, March 6, 2018 11:47 AM13 TQBJ2128

Verhelpen van storingen Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem niet kunt verhelpen.

Algemene storingen Het apparaat werkt niet.• De veiligheidsapparaat is geactiveerd. Ga als volgt te werk:

1. Druk op [1] op het hoofdapparaat zodat het apparaat

overschakelt op de stand Stand-by. Als de unit niet naar de stand-bystand overschakelt, haalt u de stekker van het netsnoer uit het stopcontact en steekt het er dan opnieuw in.

2. Druk op [1] om het apparaat in te schakelen. Als het

probleem aanhoudt, vraag dan advies aan uw leverancier.Het display-paneel licht op en verandert continu in de modus Stand-by.

• Houd [8] op het hoofdapparaat ingedrukt als u "DEMO OFF" wilt selecteren.U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.• Controleer dat de batterij op de juiste manier is ingezet.Geluid wordt vervormd of er is geen geluid.• Pas het volume van het systeem aan.• Schakel het systeem uit, stel de oorzaak vast en verhelp deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving.Het is mogelijk dat tijdens de weergave een zoemgeluid te horen is.• Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en kabels uit de buurt van dit systeem.Het geluidsniveau vermindert.• Het beveiligingscircuit is geactiveerd, doordat de uitgang continu met een hoog volume wordt gebruikt. Dit gebeurt om het systeem te beveiligen en de geluidskwaliteit te behouden.

Disc Display wordt niet goed weergegeven.Afspelen start niet.• U hebt de disc niet goed geplaatst. Plaats de disc goed.• Disc is vuil. Reinig de disc.• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.• Er is condens. Laat het systeem 1 tot 2 uur drogen.Het totale aantal tracks, dat op de display weergegeven wordt, is niet juist.De disc kan niet gelezen worden.Er is een vervormd geluid te horen.• U hebt een disc geplaatst die het systeem niet kan afspelen. Verander dit en steek een afspeelbare disc in.• U hebt een disc ingestoken, die niet afgerond is.

USB Het USB-apparaat of de inhoud daarvan kan niet gelezen worden.• Het formaat van het USB-apparaat of de inhoud daarvan is niet geschikt voor het systeem.• USB-apparaat met een opslagcapaciteit van meer dan 32 GB zullen onder bepaalde omstandigheden niet werken.Langzame werking van het USB-apparaat.• Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

Men kan geen passend apparaat koppelen.• Controleer de conditie van het Bluetooth -apparaat.• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeem.Het apparaat kan niet aangesloten worden.• Het koppelen van het passende apparaat heeft niet met succes plaatsgevonden. Koppel het passende apparaat opnieuw.• De koppeling van het apparaat is vervangen. Koppel het passende apparaat opnieuw.• Misschien is dit systeem aangesloten op een ander apparaat. Verbreek de verbinding met het andere apparaat en probeer het apparaat weer te koppelen.• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in.

• Als "MODE 2" is geselecteerd in "LINK MODE", selecteer dan "MODE 1" (~7).Het apparaat is aangesloten, maar er wordt via het systeem geen geluid gehoord.• Voor sommige ingebouwde Bluetooth -apparaten hebt u de geluidsoutput handmatig op "SC-UX104" ingesteld. Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.Geluid uit het apparaat wordt onderbroken.• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeem.• Verwijder elk obstakel tussen het systeem en het apparaat.• Andere apparaten die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.) geven storing. Verplaats het apparaat dichter naar het systeem toe en vergroot de afstand tot de andere apparaten.
• Kies "MODE 1" voor communicatie die stabiel is (~7).

Radio, DAB+ Geluid wordt vervormd.• Gebruik een als optie verkrijgbare buitenantenne. De antenne moet door een bevoegde monteur worden geïnstalleerd.Zwevend geluid.• Zet het TV-apparaat uit en zet het weg bij het systeem.• Verplaats mobiele telefoons van het systeem weg, als er duidelijk interferentie optreedt.De ontvangst van DAB+ is slecht.• Houd de antenne uit de buurt van computers, televisies en andere kabels en snoeren. NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 13 Tuesday, March 6, 2018 11:47 AM14 TQBJ2128

Op de display van het hoofdapparaat verschijnt

• U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gelijk.

• De afspeelduur van de track is meer dan 99 minuten. "ADJUST CLOCK"

• De klok is niet gelijk gezet. Zet de klok gelijk. "ADJUST TIMER"

• De afspeeltimer is niet ingesteld. Pas de afspeeltimer aan. "AUTO OFF"

• Het systeem is 20 minuten lang niet gebruikt en schakelt zichzelf binnen een minuut uit. Druk op een knop als u wilt annuleren. "ERROR"

• Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw. "F" / "F" ("" staat voor een nummer.)

• Het beveiligingscircuit is geactiveerd en het systeem zal automatisch worden uitgeschakeld.

• Haal de stekker uit het stopcontact en steekt deze er na een paar seconden opnieuw in. Als het probleem blijft bestaan, trek dan de stekker uit het stopcontact en vraag advies aan uw dealer. "NO DISC"

• U hebt geen disc geplaatst. "NO PLAY" "UNSUPPORT"

• Er is geen album of track in het USB-apparaat.

• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.

• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in. "NO PRESET"

• Er zijn geen voorkeuze-instellingen voor het DAB-geheugen uitgevoerd. "NO SIGNAL"

• Ontvangst van de zender is niet mogelijk. Stel de antenne af. "PLAYERROR"

• Er wordt een niet-ondersteund MP3-formaat afgespeeld. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen. "REMOTE 1" "REMOTE 2"

• De afstandbediening en het hoofdapparaat gebruiken verschillende codes. Wijzig de code van de afstandsbediening. – Als "REMOTE 1" wordt weergegeven, houd [OK] en [ ] op de afstandsbediening minstens 4 seconden ingedrukt. – Als "REMOTE 2" wordt weergegeven, houd [OK] en [USB/CD] op de afstandsbediening minstens 4 seconden ingedrukt. "SCAN FAILED"

• Er kunnen geen zenders worden ontvangen. Stel de antenne af of stem handmatig af. "TEMP NG"

• De temperatuurbeveiliging is geactiveerd en het systeem zal worden uitgeschakeld. Laat de unit afkoelen voordat u het weer inschakelt.

• Controleer dat de ventilatieopening van de unit niet geblokkeerd is.

• Zorg voor een goede ventilatie.

• Het USB-apparaat is niet aangesloten. Controleer de aansluiting.

"USB OVER CURRENT ERROR"

• Het USB-apparaat gebruikt te veel vermogen. Koppel het USB-apparaat los, schakel het systeem uit en schakel het vervolgens weer in.

• Controleer de aansluiting, dit kan door een defecte USB-kabel worden veroorzaakt. "VBR"

• Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen. Code voor de afstandsbediening Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert. Voorbereiding Druk herhaaldelijk op [USB/CD] om "CD" te kiezen.

De code instellen op "REMOTE 2" 1 Houd [USB/CD] op het hoofdapparaat en [USB/CD] op de afstandsbediening ingedrukt totdat "REMOTE 2" verschijnt. 2 Houd [OK] en [USB/CD], op de afstandsbediening, minstens 4 seconden ingedrukt.

De code instellen op "REMOTE 1" 1 Houd [USB/CD] op het hoofdapparaat en [ ] op de afstandsbediening ingedrukt totdat "REMOTE 1" verschijnt. 2 Houd [OK] en [ ], op de afstandsbediening, minstens 4 seconden ingedrukt. Systeemgeheugen resetten Reset het geheugen wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt.

• U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen. 1 Haal de stekker van het netsnoer uit het stopcontact. 2 Als u [1] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan. Houd de toets ingedrukt totdat "–––––––––" verschijnt. 3 Laat [1] los. Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk de geheugenitems opnieuw in te stellen. SC-UX104 EG TQBJ2128 (04) Du.fm Page 14 Tuesday, March 6, 2018 11:47 AM15 TQBJ2128

Algemeen Afmetingen (B x H x D) 250 mm x 132 mm x 227 mm Gewicht (SA-UX104) 1,7 kg Gebruikstemperatuurbereik 0°C tot +40°C Vochtigheidsbereik 35% tot 80% RV (geen condensatie)

Versterker RMS-uitgangsvermogen stereo Kanaal voor (beide kanalen aangestuurd) 150 W per kanaal (4 Ω), 1 kHz, THD 30% Totaal RMS-vermogen stereo 300 W

Tuner, aansluiting Frequentiemodulatie (FM) Voorkeurgeheugen 30 zenders Frequentiebereik 87,50 MHz tot 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75 Ω (asymmetrisch) AUX Audioingang Pinaansluiting (1 systeem)

DAB+ deel DAB-geheugens 20 zenders Frequentieband (golflengte) Band III (Europa) 5A tot 13F (174,928 MHz tot 239,200 MHz) Gevoeligheid *BER 4x10

Disc Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3 ) MPEG-1 Layer 3 Optische lens Golflengte 790 nm (CD)

USB USB-poort USB-standaard USB 2.0 volle snelheid Ondersteund mediabestandsformaat MP3 (*.mp3) Bestandssysteem USB-apparaat

Versie 2.1 + EDR Klasse Klasse 2 Ondersteunde profielen A2DP, AVRCP, SPP Bedrijfsfrequentie 2,4 GHz-band FH-SS Frequentieband 2402 MHz tot 2480 MHz Maximum stroom (e.i.r.p.) 4 dBm Bedrijfsafstand 10 meter gezichtslijn Ondersteunde codec SBC

Luidspreker Luidspreker(s) Tweeter 5 cm conustype x 1 stuk Woofer 13 cm conustype x 1 stuk Impedantie 4 Ω Afmetingen (B x H x D) 181 mm x 308 mm x 165 mm Gewicht 2 kg Opmerking:• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.Gewicht en afmetingen zijn bij benadering.• De totale harmonische vervorming is gemeten met de digitale spectrumanalyser. Voeding AC 220 V tot 240 V, 50 Hz Opgenomen vermogen 49 W Stroomverbruik in Stand-by stand (ongeveer) Met "BLUETOOTH STANDBY" ingesteld op "OFF" 0,5 W Met "BLUETOOTH STANDBY" ingesteld op "ON" 0,6 W NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 15 Tuesday, March 6, 2018 11:47 AM16 TQBJ2128

• Dit systeem maakt gebruik van de frequentieband van 2,4 GHz. Certificatie

• Dit systeem voldoet aan frequentiebeperkingen en heeft certificatie gekregen op basis van wetten die te maken hebben met frequentie. Om die reden is een draadloze machtiginglesbrief niet nodig.

• In sommige landen zijn de handelingen die hieronder beschreven worden, op grond van de wet strafbaar: – De hoofdeenheid uit elkaar nemen of wijzigen. – Specificatie-aanduidingen verwijderen. Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth

uitgeruste apparaten is niet gegarandeerd.

• Alle apparaten moeten voldoen aan standaards die ingesteld werden door Bluetooth SIG, Inc.

• Afhankelijk van de specificaties en instellingen van een apparaat, kan deze zich niet verbinden of sommige operaties kunnen anders zijn.

• Dit systeem ondersteunt de veiligingsfuncties van Bluetooth

. Maar afhankelijk van de werkomgeving en/of instellingen, is deze beveiliging mogelijk niet voldoende. Draag data voorzichtig draadloos aan dit systeem over.

• Dit systeem kan geen data overzenden naar een Bluetooth

-apparaat. Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.

• Het bereik kan verminderen afhankelijk van de omgeving, obstakels of interferentie. Interferentie van andere apparaten

• Dit systeem zal misschien niet goed functioneren en er kunnen problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te dicht staat op andere Bluetooth

• Dit systeem zal misschien niet goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn. Gebruik waarvoor dit bedoeld is

• Dit systeem is alleen voor normaal, algemeen gebruik.

• Gebruik dit systeem niet vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens, ziekenhuizen, laboratoria, et cetera). Licenties Conformiteitsverklaring (DoC) "Panasonic Corporation" verklaart hierbij dat dit product conform de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is. Klanten kunnen een kopie van de originele DoC voor onze RE-producten downloaden vanaf onze DoC-server: http://www.ptc.panasonic.eu Neem contact op met de bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland Panasonic is niet verantwoordelijk voor mogelijke beschadiging van data en/of informatie tijdens een draadloze transmissie. Het Bluetooth

woordmerk en logo’s zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren. Android en Google Play zijn handelsmerken van Google LLC. Type draadloos Frequentieband Maximum stroom (dBm e.i.r.p.) Bluetooth

Het wegdoen van oude apparatuur en battrijen Alleen voor de Europese Unie en landen met recyclingsystemen Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten gebruikte en batterijen niet mogen gemend worden met gewoon huishoudelijk afval. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu. Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uw plaatselijke gemeente. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Opmerking over het batterijensymbool (onderkant symbool): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. NEDERLANDS SC-UX104 EG TQBJ2128 (04) Du.fm Page 17 Tuesday, March 6, 2018 11:47 AM18 TQBJ2128
