GEBRUIKSAANWIJZING Fiesta 600 Hendi

Alvorens de apparatuur in gebruik te nemen dient u deze gebruiksaanwijzing aandachtig te lezen:

Algemene instructies

• Gebruik alleen de bijgeleverde drukregelaar.
• Het toestel is alleen voor propaangas geschikt.
  • Zorg dat de gasslang niet geknikt is.
• De barbecue uitsluitend geschikt voor gebruik buitenshuis.
• Houdt de barbecue weg bij licht ontvlambare materialen.
• Verplaats de barbecue niet tijdens gebruik.
• Draai de kraan op de gasfles altijd dicht als u de barbecue niet meer gebruikt.
• Het aanbrengen van modificaties aan de apparatuur is gevaarlijk en niet toegestaan.
• De barbecue dient zoveel mogelijk waterpas te staan.

WAARSCHUWING: sommige delen van de apparatuur kunnen heet worden. Houdt kinderen weg bij de barbecue.

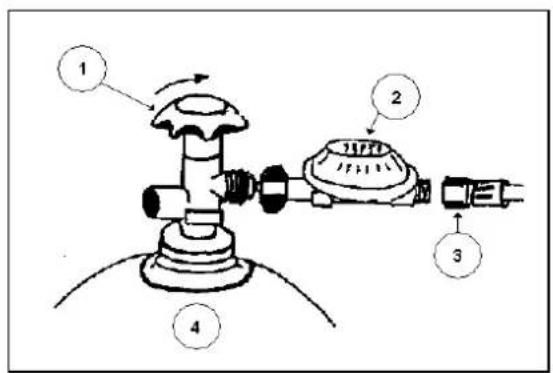

Aansluiten van de gasfles

1 = Hoofdkraan
2 = Drukregelaar
3 = Gasslang
4 = Gasfles

Bevestig de drukregelaar aan de gasfles met de grote messing moer. Denk erom dat de rubber afdichtingring in de moer aanwezig is.

Draai de moer goed vast. Let op dit is een linkse schroefdraad.

Controleer de verbindingen met zeepsop om eventuele lekken op te sporen.

Ontsteken van de gasbarbecue

• Plaats het bovenrooster op de barbecue.
• Draai de knop op de stand "normaal". Blijf de knop indrukken en druk enkele malen op de ontstekingsknop tot de branders volledig vlam geven. Blijf de knop nog circa 10 seconden ingedrukt houden. De brander zal nu blijven branden.

Doven van de gasbarbecue

- Draai de knop geheel naar rechts.

Let op! Na het doven ca. 10 minuten wachten alvorens de branders opnieuw te ontsteken. Na het doven van de branders altijd de hoofdkraan van de gasfles dichtdraaien!

Onderhoud

Na elk gebruik: - bovenrooster goed reinigen

- roestvrijstalen branderbak reinigen

Storing Mogelijke oorzaak	Storing Mogelijke oorzaak
brander wil niet aanspringen: thermokoppel defect slang bougie vuil drukregelaar defect gasfles leeg hoofdsproeier verstopt gasslang geknikt gaskraan defect sproeier verstopt		brander brandt niet volledig:
	ontsteking defect		gasfles (bijna) leeg
	lang geknikt
			kraan op gasfles niet helemaal open

Opmerking

• Het is aan te raden na 3 tot 4 jaar de gasslang te vervangen door een exemplaar dat door de fabrikant geleverd is (zie de datum op de slang), deze wordt op den duur poreus.
• Vervang de drukregelaar alleen door een exemplaar dat door de fabrikant geleverd is.
• Raadpleeg ook de plaatselijk geldende normen, deze kunnen afwijken.
  • Gasflessen, ook lege; altijd rechtop bewaren

Voordat u de pan voor de eerste maal in gebruik neemt, dient u de volgende procedure te volgen:

• Besprenkel de pan royaal met zout (ongewenste stoffen zoals water en vuil zullen in het zout trekken)
  • Giet een laagje olie in de pan en verhit de pan tot de binnenzijde rookt en donker kleurt.
• Reinig de pan met keukenpapier. De pan is nu gereed voor gebruik.

Let op! Houdt de pan ten alle tijde licht ingevet om oxidatie te voorkomen.

Fiësta 600 / Master	0063
Land	BE / ES / PT / FR / IT / GR	NL / DE / AT / LU	GB / IE	SE / DK / FI / IS / NO
Belasting	[Hi] 3,7 kW	[Hi] 4,3 kW	[Hi] 3,7 kW	[Hi] 3,7 kW
Categorie	I_3P	I_3P |	_3P |	_3B/P
Verbruik	287 g/h	334 g/h	287 g/h	291 / 287 g/h
Inrichting	G31 – 37 mbar	G31 – 50 mbar	G31 – 37 mbar	G30/31 – 30 mbar
Pin nr.	0063AR3315	0063AR3315	0063AR3315	0063AR3315

Fiësta 800	CE 0063
Land	BE / ES / PT / FR / IT / GR	NL / DE / AT / LU	GB / IE	SE / DK / FI / IS / NO
Belasting	[Hi] 6,3 kW	Hi] 6,3 kW	[Hi] 6,3 kW	Hi] 6,3 kW
Categorie	I_3P	I_3P |	_3P |	_3B/P
Verbruik	489 g/h	489 g/h	489 g/h	497 / 489 g/h
Inrichting	G31 – 37 mbar	G31 – 50 mbar	G31 – 37 mbar	G30/31 – 30 mbar
Pin nr.	0063AR3273	0063AR3273	0063AR3273	0063AR3273

Reservedelen

artikelnummer		omschrijving
	000000-503270 Brander 600
	000000-503508 Brander 800
	152195-302408 Thermokoppel 220mm
	145654-330136 Bougie met draad 190mm Fiësta 800
	000000-330129 Bougie met draad 140mm Fiësta 600 / Master
	153178-306970 Ontsteker kompleet met moer
	000000-302736 Gasslang 80cm
	000000-302927 Gaskraan .25 Fiësta 800
	000000-302934 Gaskraan .29 Fiësta 600 / Master

Afdanken

Aan het einde van de levensduur, het apparaat afdanken volgens de op dat moment geldende voorschriften en richtlijnen.

Veenendaal, Nederland,

voldoen aan de essentiële eisen gesteld in de

Richtlijn betreffende gastoestellen (90/396/EEG).

PIN : 0063AR3273

Verslagnummer : 113273/1

Afvoersysteem : A

Genoemde produkten zijn goedgekeurd voor

BE	I_3P	DE	I_3P	FR	I_3P
GB	I_3P	NL	I_3P	SE	I_3B/P

Apeldoorn, 1 mei 1997

dr.ir. L. Noordzij,

directeur.

Centrum voor Gastechnologie

GASTEC NV

Postbus 137

7300 AC Apeldocrn

Nederland

Wilmersdorf 50

7327 AC Apeldoorn

Fiësta Master, Fiësta 600, Hokker

made by Hendi B.V.,
