GEBRUIKSAANWIJZING SolarCollector Atag

ATAG Verwarming levert, als Nederlandse fabrikant van de gelijknamige serie CV-ketels, complete universeel toepasbare zonneboilers en collectoren.

In dit installmentievoorschrift worden de installation van de collectoren stapsgewijs beschreiben.

Lees het installmentievoorschrift eerst aandachtig door voordat u met de montage begint.

Het installmentevoorschrift is als volgt opgezet;

Installatievoorschrift

U wordt puntsgewijs geattendeerd op belangrijke zaken die u voorafgaand aan de montage moet weten.

Technische specificaties

Op deutsche pagina staan alle technische gegevens van de collector opgesomd.

Specifieke aandachtspunten

Puntsgewijs worden u hier gewezen op essentièle zaken die betrekking hebben op een goede werkung van het system.

Indak-montage

Deze instructie legt bondig uit hoe de collector(en) in een schuin pannendak gemonteerd moeten worden

Opdak-montage

Deze instructie legt bondig uit hoe de collector(en) op een schuin pannendak gemonteerd moeten worden

Platdak-montage

Deze instructie legt bondig uit hoe de collector(en) op een plat dak gemonteerd moeten worden

De installmentie, ingebruikstelling en het onderhoud van het hele systeem worden in parte handleidingen beschreiben.

Inhoudsopgave

VOORWOORD 1

INSTALLATIEVOORSCHRIFT 3

Installievoorschrift

Neem de ARBO-voorschriften in acht, tref bij alle werkzaamheden op daken de gespaste maatregelen om ongelukken te voorkomen. Draag te allen tjnde uw persoonlijk veiligheidskleding of veiligheidsuitrusting.
Voor de in dit montagevoorschrift beschreiben werkzaamheden moet u de nodige vakkennis hebben en een beroepsopleiding gevolgd hebben voor gas- en waterinstallaties. Voer de montagestappen alleen zich uit, wanner u over de nodige vakkennis beschikt.
Gebruik uitsluitend originele onderdelen van de fabrikant en verrang defecte onderdelen onmiddelijk.
De installmentie bestaat uit verschillende componenten die voor de montage, bediening en het onderhoudoodzakelijk documentatie bevatten. Eventueel hebben toebehoren een aparte documentationie.
Bij een gebouwhoogte (montagehoogte) van max. 20m zichn geen speciale maatregelen ter bescherming gegen blikseminslagoodzakelijk.
De afbeeldingen in dit voorschrift tonen de verticale montage van collectoren. Wijkt de horizontale montage af van de verticale, dan worden hierop gewezen.
Voor schade, die door het nicht naleven van de installmentievoorschriften ontstaat, is ATAG Verwarming Nederland BV. Niet verantwoordelijk.
De garantie op het geleverde zonne-energiesystem verwalt indien het systeme Niet volgens de voorschriften is geinstalleer.
ATAG Verwarming behoudt zich hetrecht voor, op ongeacht welk moment, de constructie en/of uitvoering van onsze producten te wijzigen, zonder verplichting eerder gedane leverancies dievenovereenkomstig aan te passen.

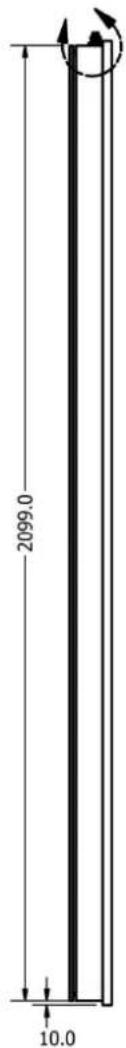

Technische specificaties

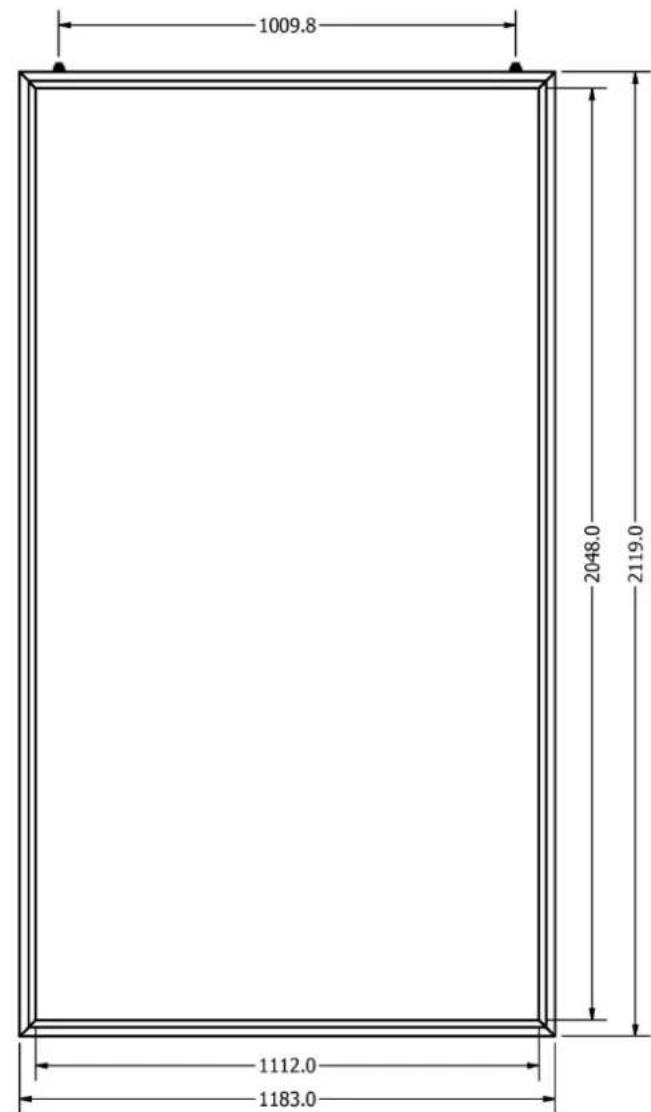

Technische specificaties ATAG SolarCollector1
Lengte	mm 2119
Breedte	mm	1183
Dikte	mm 94
Gewicht	kg	39
Collectorvloeistof	Propyleneon Glycol / water
Verhouding		1:2
Vloeistof inhoud	ltr 1,76
Stagnatietemperatuur	°C	210
Bruto oppervlak	m2 2,5
Netto oppervlak (apertuur)	m2	2,3
Kleur	Zwart
Collectoraansluitingen	3/8" uitwendig draad
Solar Keymark	ja

Specifieke aandachtspunten

De leidingen uit de collectoren zijn breekbaar. Pak de collector nooit op aan de koppelingen.

De sensor dient te worden gemonteerd in de warme uitsstromende zichde van de collector.

Bij het monteren van de leiding aan de collectoraansluiting algijd een contrasleutel gebruiken om verbuiging van de collectorleiding te voorkomen.

De leidingen uit de collector zijn uitgevoerd met 3/8 uitwendig schroefdraad met zichdichtende EPDM ringen, geschikt voor ATAG RVS ribbelslang (DN12 / DN16) of knie 3/8

Verwijder de witte beschemfolie na het installereren van de collector(en). De collectoren要去en koud zijn voordat het system in bedrijfgesteld worden, aangezien anders te hove temperaturen hunnen ontstaan en er eventueel onderdelen beschadigd hunnen worden.

Alle werkzaamheden aan het zonzijdige circuit (collector, collectorleidingen, regeling, pompen, enz.)月至en enkel bij een sterk overtrokken hemel, 's morphens vroeg, 's avonds of met afgedekte collectoren uitgevoerd worden.

Hetplaatsen van een collector op een plat dak is vergunningsvrij wanner de afstand tussen de collector en de dakranden groter of gelijk is aan de hoogte van de collector. Voor meer informatie zie www.rijksoverheid.nl en/of informeer bij uw gemeente.

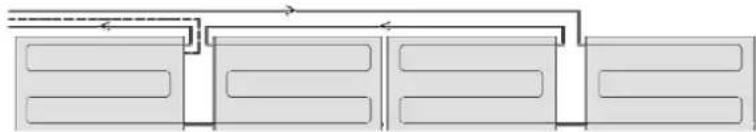

Er mogen maximaal vier collectoren in serie worden geschakeld. Onderstaande afbeelding bevat möglichke varianten van het schakelen van collectoren.

---

2 × 2,5 ~m^2 vertical en horizontal

3 × 2,5 ~m^2 vertical en horizontal

4 × 2,5 ~m^2 vertical en horizontal

Drukverliestabel voor 2x10m leidinglengte:tussen collectorset en boilervat

Collectoren	Debiet [I/h]	Diameter koper	Diameter flex	Drukverlies koper	Drukverlies flex
1 70 15 mm	DN12 0,4 mwk 0,5 mwk
2 140 15 mm	DN12 1,3 mwk 1,9 mwk
3 210 15 mm	DN12 3,0 mwk 4,6 mwk
4 280 22 mm	DN16 5,1 mwk 5,6 mwk

Drukverliestabel voor 2x20m leidinglenteussen collectorset en boilervat

Collectoren	Debiet [I/h]	Diameter koper	Diameter flex	Drukverlies koper	Drukverlies flex
1 70 15 mm	DN12 0,6 mwk 0,7 mwk
2 140 15 mm	DN12 1,7 mwk 2,8 mwk
3 210 15 mm	DN16 3,5 mwk 3,1 mwk
4 280 22 mm	DN16 5,3 mwk 6,1 mwk

Gemeten en berekend met een water/propylene glycol meldsel (2:1) van 40^

De aansluitingen aan de collector zijn 3/8 buitendraad koppelingen met O-ring Abdichting. Deze koppeling is draaibaar en schuifbaar door de O-ring verbindingen. Vanaf deze koppeling kan verder gegaan worden met RVS flexibel leidingwerk (met collectorkoppelingen) of met een messing knie/T-stuk met 3/8 binnendraad. Deze koppelingen zorgen samen met de O-ringen voor een waterdichte Abdichting.

Platdak ballast voor Nederland

Locatie	Hoopte dakvlak [m]	Aantal betontegels 60 x 40 cm (25kg per tegel)
Gebied I; Kop van Noord Holland	Bebouwd
	6	7
	10	8
	14	11
	Onbebouwd
	6	11
	10	13
	14	15
Gebied II; Rest van Noord Holland, Zuid Holland, Zeeland, Flevoland, Groningen en Friesland	Bebouwd
	6	5
	10	6
	14	9
	Onbebouwd
	6	8
	10	10
	14	12
Gebied III; Drenthe, Overijssel, Gelderland, Utrecht, Noord Brabant en Limburg	Bebouwd
	6	4
	10	5
	14	7
	Onbebouwd
	6	6
	10	8
	14	10

Metbebouwd of onbebouwd wordt bedoeld of de plek waar de SolarCollectorenII geplaatst worden in een gebouwde of onbebouwde omgeving staan.

Op de ATAG website(Int)kunt u een rekentool vinden waarmee u het aantal ballast tegels kunt berekenen voor uw specifieke situatie.

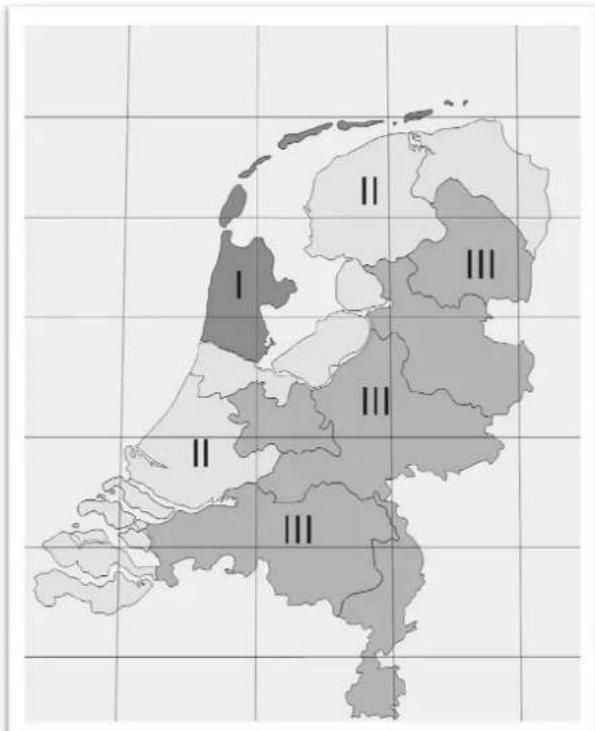

Windgebieden in Nederland

Indak-montage

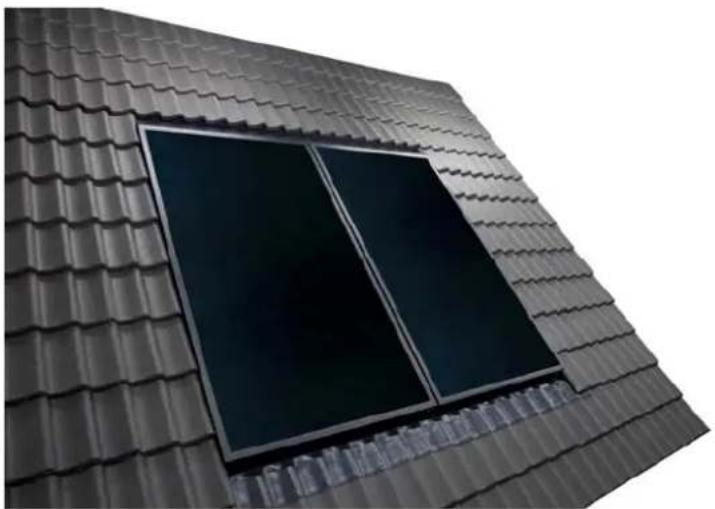

Plaatsen van een of meerde ATAG SolarCollectoren in een schuin pannendak

Beschrijving montageset

Indak montageset (Vertical)	Montageset 1 collector	Uitbreidingsset per collector
	1 x Bovengoot enkel 1 x Zijgoot links 1 x Zijgoot rechts* 1 x "Loodslab" 6 x Montageclips 8 x RVS schroeven 2 xstellat 1 x Houten aanslag 4x Stalen schroeven 2 x Uittvulplaatje	1 x Bovengoot 1 x "Loodslab" 6 x Montageclip 8 x RVS schroeven 2 xstellat 1 x Houten aanslag 2 x Uittvulplaatje

Afmetingen indak-montage

Figuur 2 Detailtekening

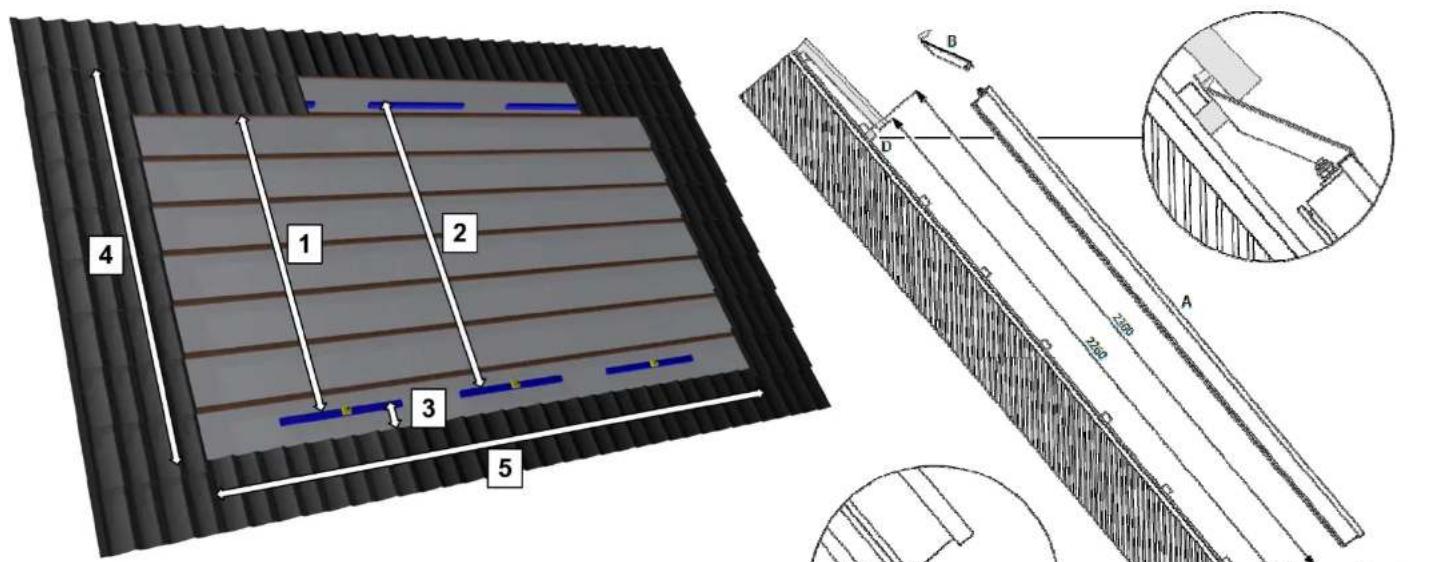

Figuur 1 Afmetingen Indak-montage

Maten stellatten

1.	2260 mm vaste maat
2.	2300mm vaste maat
3.	80mm / 180mm* varjabele maat

*variabile maat voor overlapping van "loodslab" bij afwijkende hoogte van dakpannen

Netto maten werkkuimte collector(en)

1 collector 2 collectoren 3 collectoren			4 collectoren
4. Hoogte	2350 mm	2350 mm 2350 mm	2350 mm
5. Breedte	1185 mm	2371 mm 3557 mm	4743 mm

A. SolarCollector
B. Bovengoot
C. "Loodslab"
D.stellat

1)

Controleer alle meegeleverde materialen.

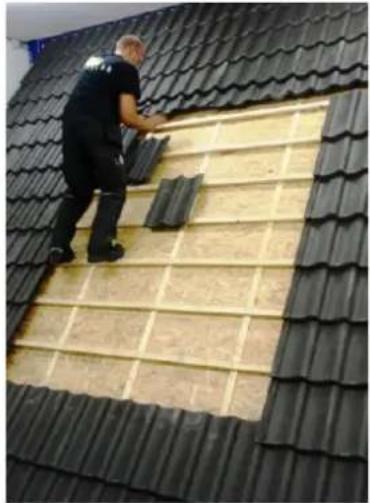

2) Bepaal de plaats van de collector(en). Behoud de eerste 2 dakpanrijen onder de nok van het dak. Verwijder de dakpannen (zie figuur 1. 'Afmetingen indak montage' voor maatvoeringen).

Let op: schuif de bovenste rij dakpannen onder de bovenliggende rij en verwijder een extra rij pannen aan de buitenzijden voor werkruimte.

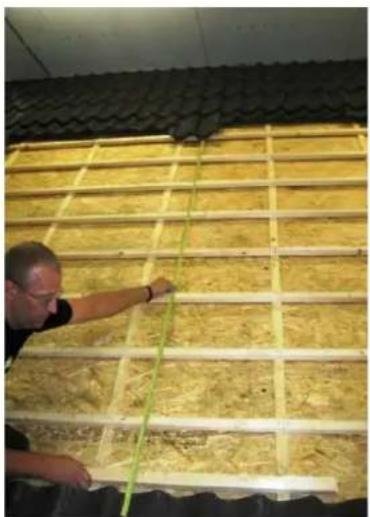

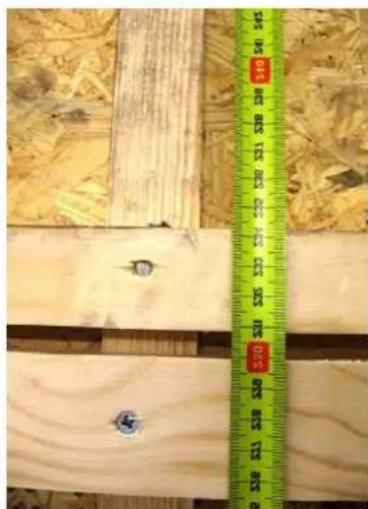

3) Plaats de onderste stellat op 2260mm vanaf de onderkant dakpan tot bovenzijde van de stellat,als permanente borging van de collector (voorkomt uitzakken van collector).

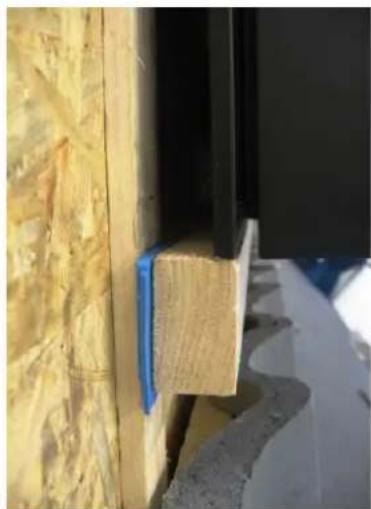

4) De stellat moet 5mm boven de dakpanlat uitsteken. Verhoog de stellat desnoods met bijgeleverdeuitvulplaatjes.

Let op: de stellat mag de montagerail nicht blokkeren

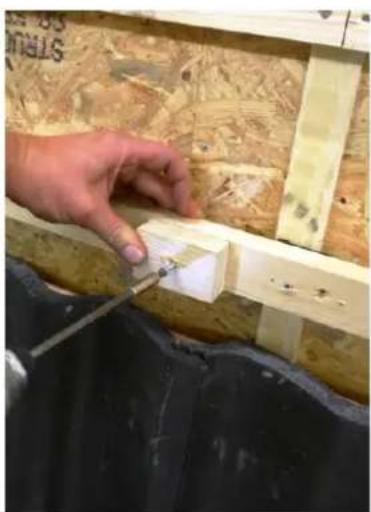

5) Schroef de tijdelijke houten aanlag op de onderste stellat vast.

6) Monteer de bovenste stellat 2300mm vanaf de bovenzijde van de onderste stellat.

Let op: per collector dient een stellat gemonteerd te worden.

Let op : per collector dient een stellat met aanslag gemonteerd te worden.

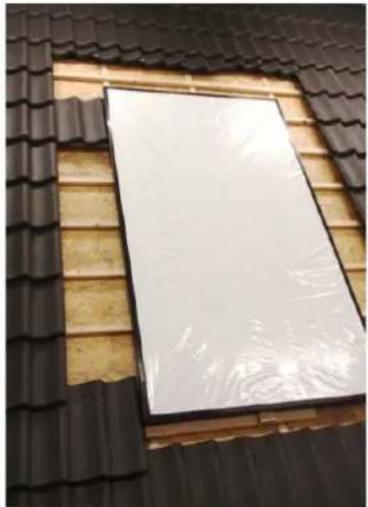

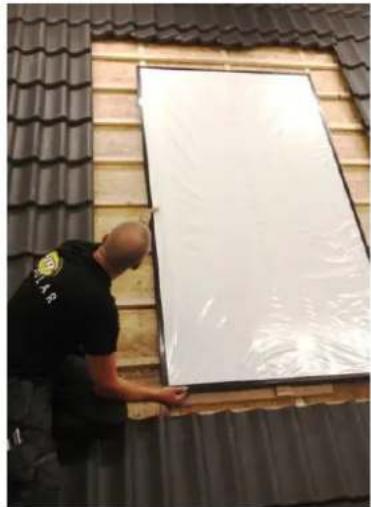

7) Plaats de (eerste) collector op de bestaande panlatten gegen de aanslag.

8) Lijn de collector uit aan de buitenste rijen dakpannen.

Let op: afmetingen staan in figuur 1. 'Afmetingen indak montage'

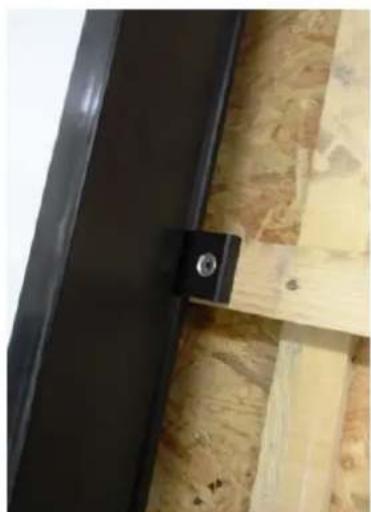

9) Klem de bijgeleverde montageclips in de montagerails ter hoogte van de panlat (3 perijke). Schroef verwolgens de 6 montageclips met meegeleverde RVS schroeven vast op de panlat.

10) Plaats verwolgens 2 montageclips tegengesteld aan de rechterzijde van de eerste collector. Plaats de montageclips op 45mm vanaf de zijkant.

Ga door maar stap 13 bij hetplaatsen van een collector

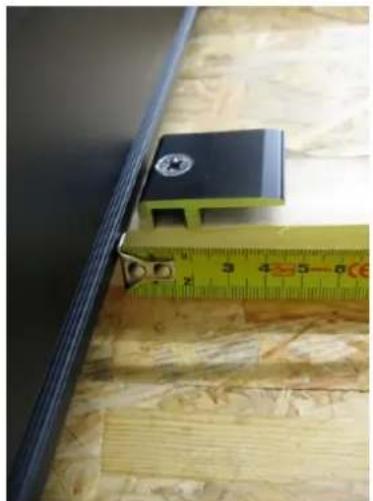

Let op:plaats een montageclip op de onderste dakpanlat en een montageclip op de bovenste dakpanlat.

11) Klik de tussengoot onder de omlijing aan de rechterzijde van de eerste collector.

12) Plaats de volgende collector. Laat de lijst van de collector over de tussengoot zakken en druk de collector gegen de montageclips. Monteer aan de andere zijde 3 montageclips.

Let op: de uitstekende lip hoort aan de onderzijde en de schuifaflopende kant boven

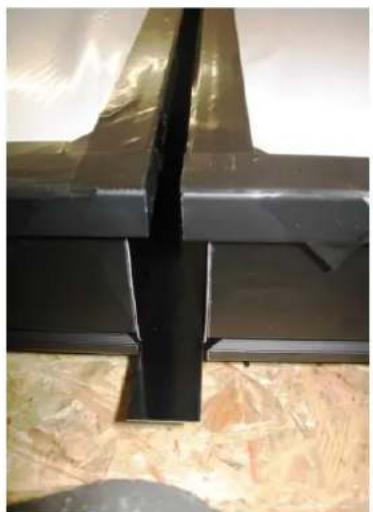

Let op: de collector dient goed aangeduwd te worden zodat detussengoot perfect aansluit (zie Foto)

Herhaal stap 10, 11 en 12 bij hetplaatsen van meerdere collectoren

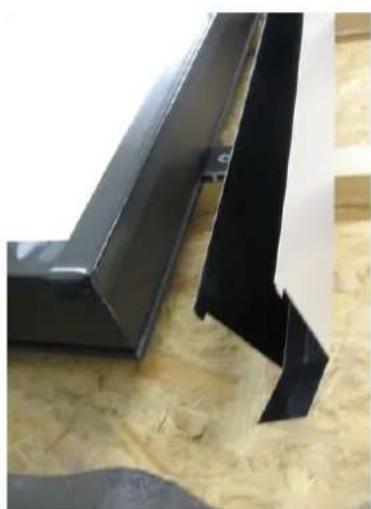

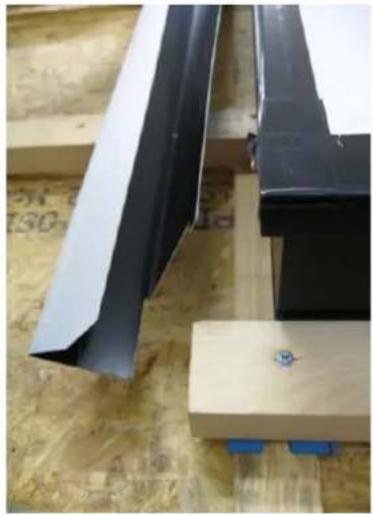

13) Klik de zijgoten onder de omlijsting.

Let op: de uitstekende lip hoort aan de onderijde

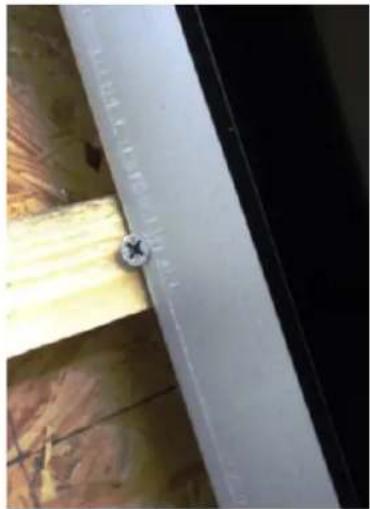

14) Fixeer de zijgoten met RVS schroeven (1 per zichgoot)

Let op: Niet door de zijgoten schroeven

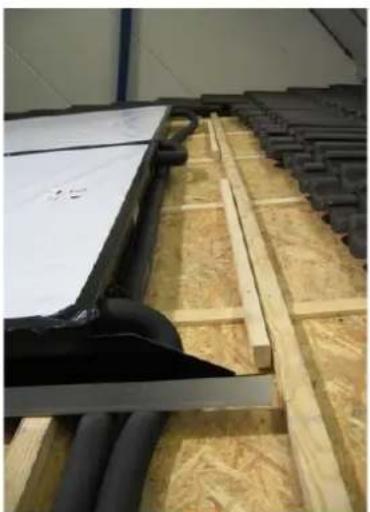

15) Bepaal deplaats voor de doorvoeren van de collector-leidingen en boer twee gaten 40mm door het dakbeschot.

Let op: flexibele ribbelslangen können onder de dakpannen gevoerd worden. De dakdoorvoer kan hierdoor buiten de bovengoot komen.

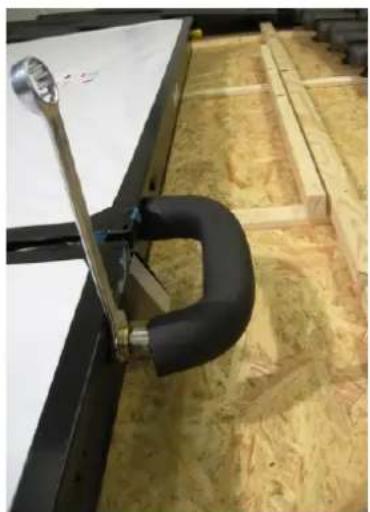

16) Sluit de collector-leidingen aan op de collector-aansluitingen. Bij het installereren van twee of drie collectoren dienen de collectoren doorgekoppeld te worden (in series).

Let op: gebruik alkijd een contrasleutel bij de montage van de leiding aan de collectoraansluiting en buig voor montage de RVS ribbelslang onder de gewenste hoek

17)

Let op: sluit de temperatuursensor aan op de warme uistromende leiding van de collector

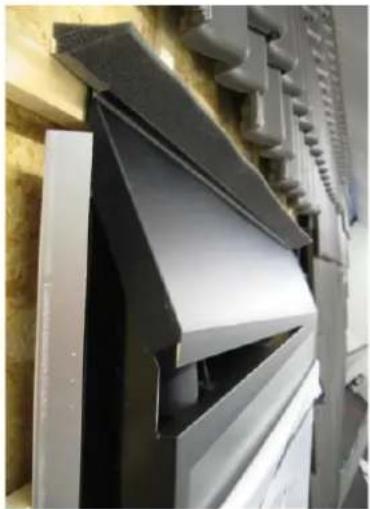

18) Monteer de bovengoot op de collector(en). De bovengoot schuift vanaf bovenaar beneden over de zijgoten.Verwijder het bovenste gedeelte van het witte folie,laat de rest zitten.Zie stap 28 en 29 voor het verlengen van een bovengoot.

19) Verwijder de tijdelijke houten aanslag van de onderste stellat en monteer de "loodslab" met gebogen profiel in de montagerails van de collector.

Let op: Klap de bovengoot stevig aan. De overstek van de bovengoot要去 aansluiten op de vouwnaad (midden) van de omlijing van de collector

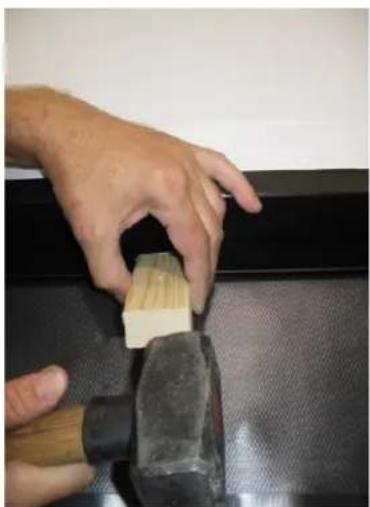

20) Sla het profiel aan met een aanslagblokje

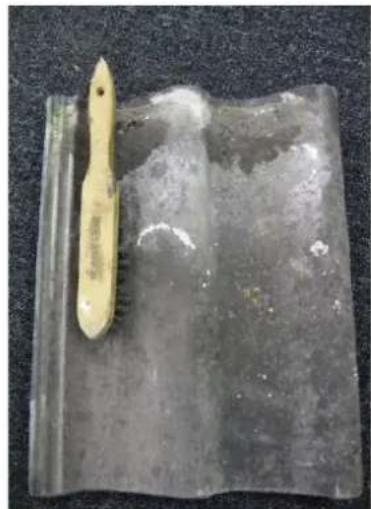

21) Zorg dat de rij dakpannen onder deloodslabben schoon en droog+zijn. Reinig vuile dakpannen met een staalborstel.

Tip: gebruik de tijdlijke houten aanslag als aanslagblokje

Ga door maar stap 25 bij hetplaatsen van een collector

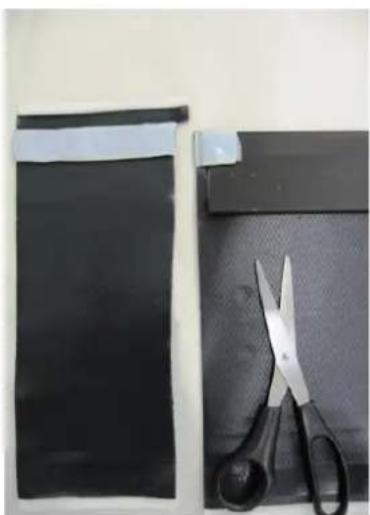

22) De opvolgende "loodslab" dient ingekort te worden aan de linkerzijde. Herhaal deze stap bij het installereren van drie collectoren.

23) Monteer de opvolgende loodslab (zie punt 20 en 21) in de tweeede collector en verwijder verrolgens het plankfolie.

Let op: de
rechteijde van de
opvolgende
"loodslab" blijft op
lente

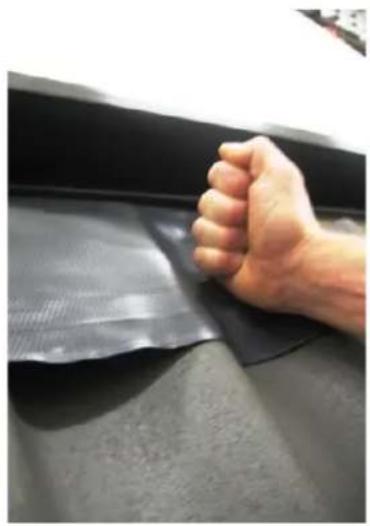

Let op: druk de bovenste "loodslab" goed aan op de onderligende "loodslab" t.b.v. goede vulkanisatie.

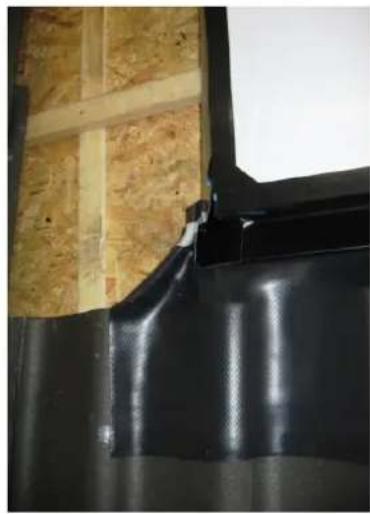

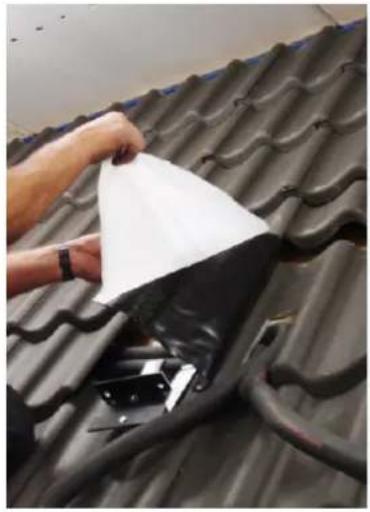

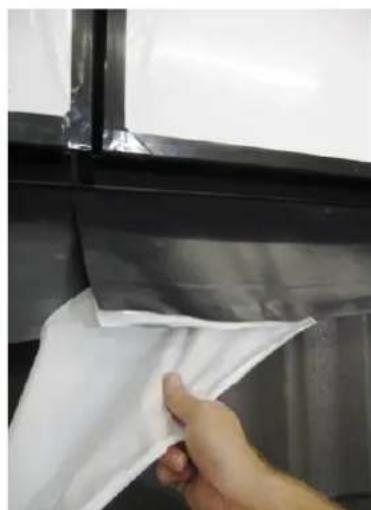

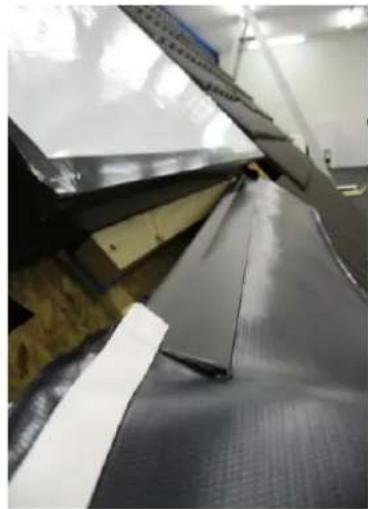

24) Verwijder de plankfolie van de "loodslab (ben)". Druk erst de plakzijde op de bolling van de dakpannen vast en klop de "loodslab" cervolgens met de vuist in de holling. Plak de "loodslab" ook stevig op de onderzijde van de zichgoten (en tussengoot).

25) Sla de uiteinde van de "loodslab" om, zodate voorkomen worden dat slagregen en jachsneeuw onder de dakpannen kan komen.

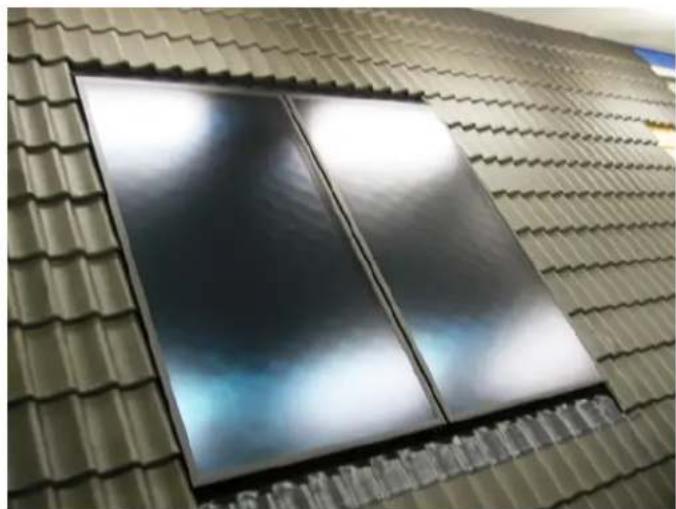

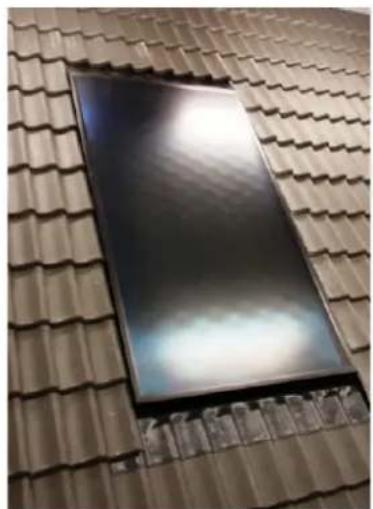

26) Leg aan de boven- en zijkanten de dakpannen netjes terug, het kan nodig zich dat er aan de rechter- en/of bovenkant pannen op maat要去en worden geslepen.

Let op: Verwijder de witte beschemfolie na het installereren van de collector(en). Pas op, bij zonnig waar kan de collector temperatuur hoog oplopen na het verwijdersen van de beschemfolie.

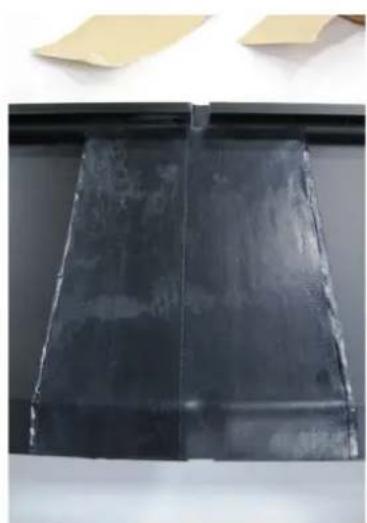

Extra: Bovengoot verlengen

27) Plak dekleinste EPDM-strip aan de onderzijde van de goot (volgens Foto)

Let op: behoudt een tussenruimte van ± 10mm

28) Plak de grootste EPDM-strip aan de bovenzijde van de goot, druk deze goed aan (volgens Foto)

Opdak-montage

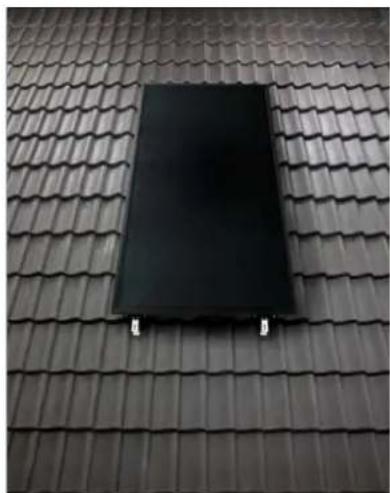

Plaatsen van een of meerde ATAG SolarCollectoren op een schuin pannendak

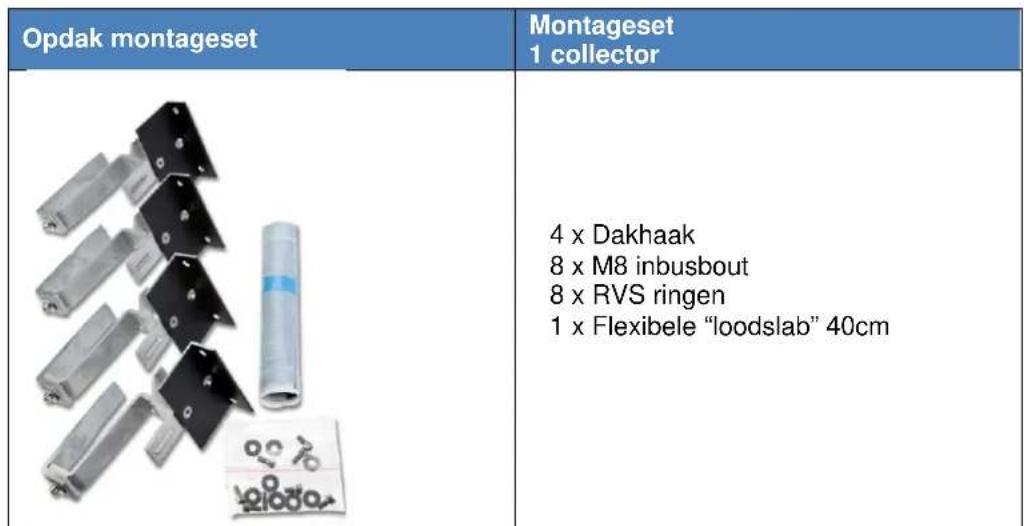

Beschrijving montageset

Afmetingen opdak-montage

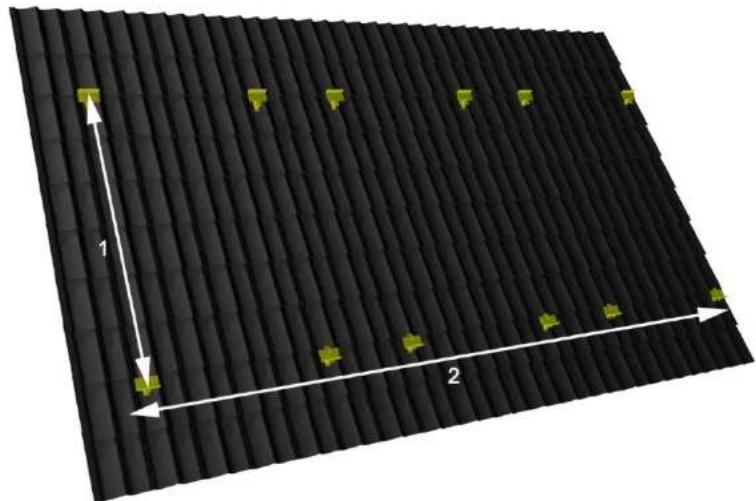

Figuur 3 Overzicht afmetingen Verticale plaatsing

1 collector 2 collectoren 3 collectoren 4 collectoren
1. Hoogte	2119 mm	2119 mm	2119 mm	2119 mm
2. Breedte	1183 mm	2366 mm	3549 mm	4732 mm

Horizontale plaatsing*

1 collector 2 collectoren 3 collectoren 4 collectoren
1. Hoogte	1183 mm	1183 mm	1183 mm	1183 mm
2. Breedte	2119 mm	4388 mm	6507 mm	8776 mm

*uitgaande dat collectoren naast elkaar geplaatst worden

Figuur 4 Detailtekening

1) Controller alle meegeleverde materialen.	2) Bepaal deplaats van de collector(en). Verwijder de bovenligende dakpannen terplaatse waar de dakhakenkomen. Schuifdakpannen omhoog voor enige werkruimte. Let op: zie figuur 2. ‘Afmetingen opdak-montage’ voor maatvoeringen.

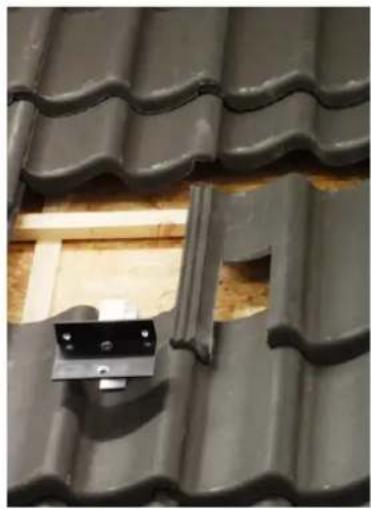

3) Stel de dakhaken af op de dikte van de panlat en dakpan. Let op: draai bij slechte panlatten de haak maar boven voor montage op het dakbeschot.	4) Slijp aan de onderzijde van de bovenligende dakpan de nok weg voor een goede aflsuiting 6) Bepaal door welke dakpan de leidingengevoerd worden, slijpeen inkeping in de dakpan en maak deze schoon en droog.

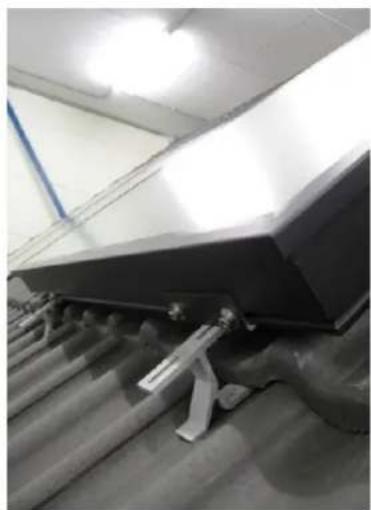

5) Monteer de onderste en bovenste dakhaken en stel de zwarte hoekprofielen af voor verticale of horizontale plaatsing (zie figuur 2 “Afmetingen opdak montage”).

7)Boor twee gaten 040mm door het dakbeschot ter plaatse van de dakdoorvoer.Voer de geisoleerde leidingen met sensordraad door het dak.

Let op: dakdoorvoer
kan op elke
gewenste plek,
flexibele
ribbelslangen
passen onder de
dakpannen

8) Plaats de dakpan met inkeping terug en voer de leidingen door. Maak de dakpan met dakdoorvoer waterdicht met meegeleverde flexibele "loodslab".

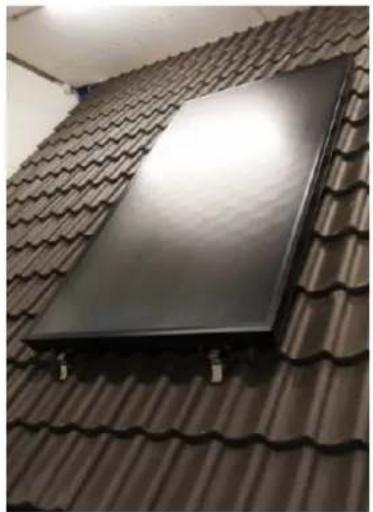

9) Plaats de collector(en) in de dakbeugels en monteer de collector met meegeleverde M8 inbusboutein de schroefdraad rails. Monteer meerere collectoren met een tussenruimte van ± 10mm

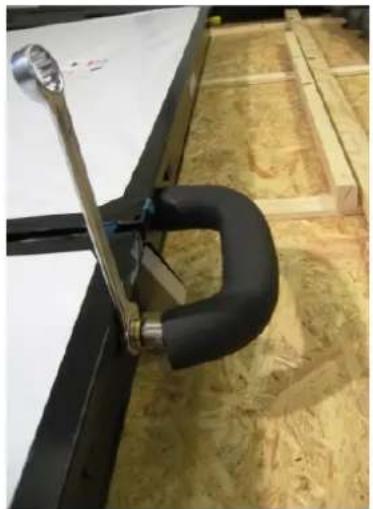

10) Sluit de collectorleidingen aan op de Collector- aansluitingen.

Let op: draai de inbusbouten handvast vast

Let op: Gebruik altiijd een contrasleutel bij de montage van de leiding aan de collectoraansluiting en buig voor montage de RVS ribbelslang onder de gewenste hoek

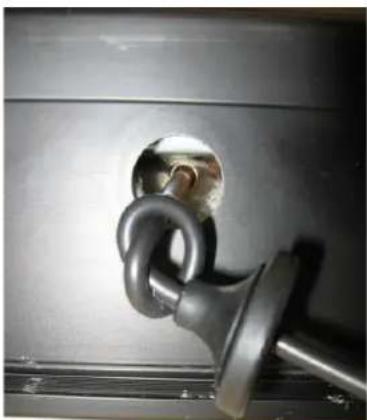

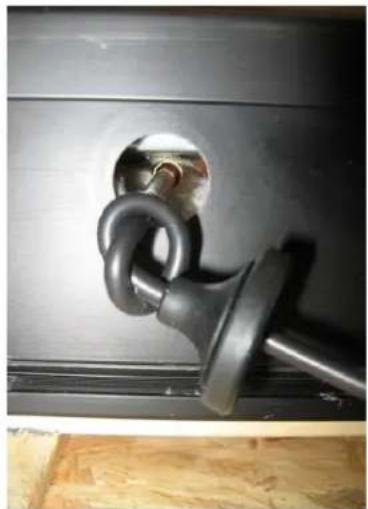

11) Voer de temperatuursensor door de rubberen afdichter, leg een knoop in de draad acheter de afdichter. Schuif de sensor in het koperen voelerbuisje en druk de rubberen afdichter goed aan.

12) Koppel de temperatuur sensordraad door en voer deze ook maar binnen. Schuif alle dakpannen netjes terug.

Let op: sluit de temperatuursensor aan op de warme uistromende leiding van de collector

Let op: Verwijder de witte beschemfolie na het installereren van de collector(en). Pas op, bij zonnig waar kan de collector temperatuur hoog oplopen na het verwijdersen van de beschemfolie.

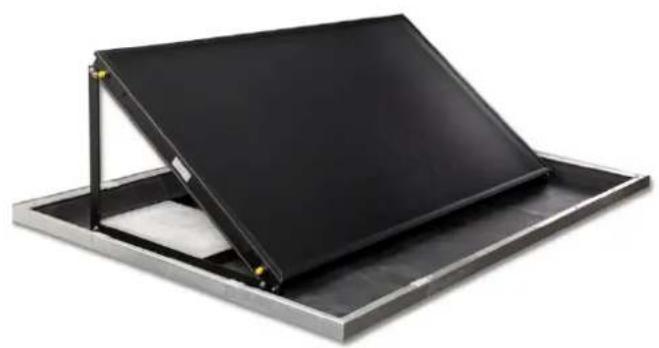

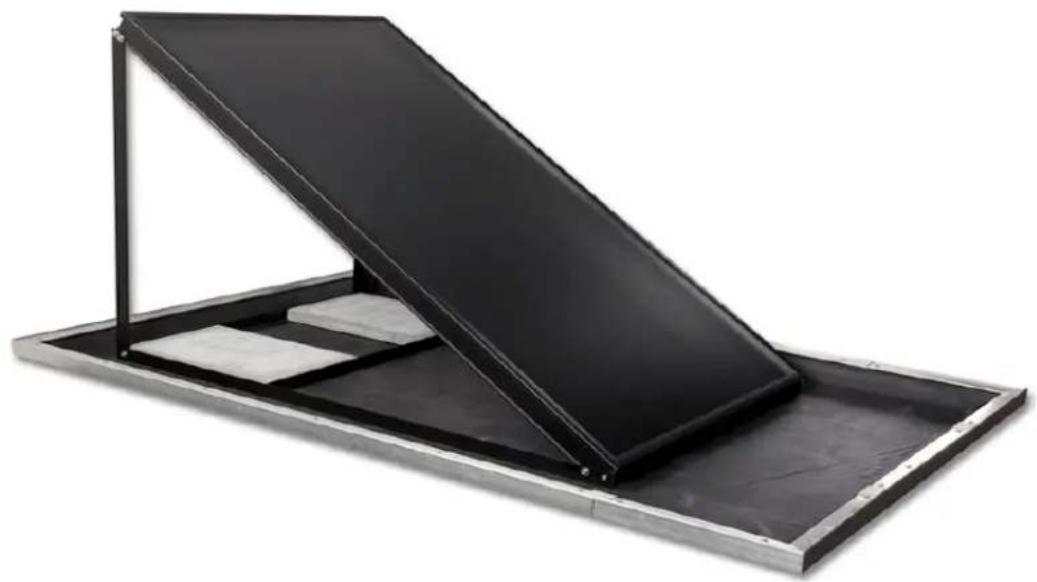

Plat dak montage

Plaatsen van een of meertere ATAG SolarCollectoren op een plat dak

Vast ingestelde hoek op 35^

Beschrijving montageset

Plat dak montageset	Montageset 1 collector
	1 x Aluminium frame 6 x M8 inbusbout 6 x RVS ringen

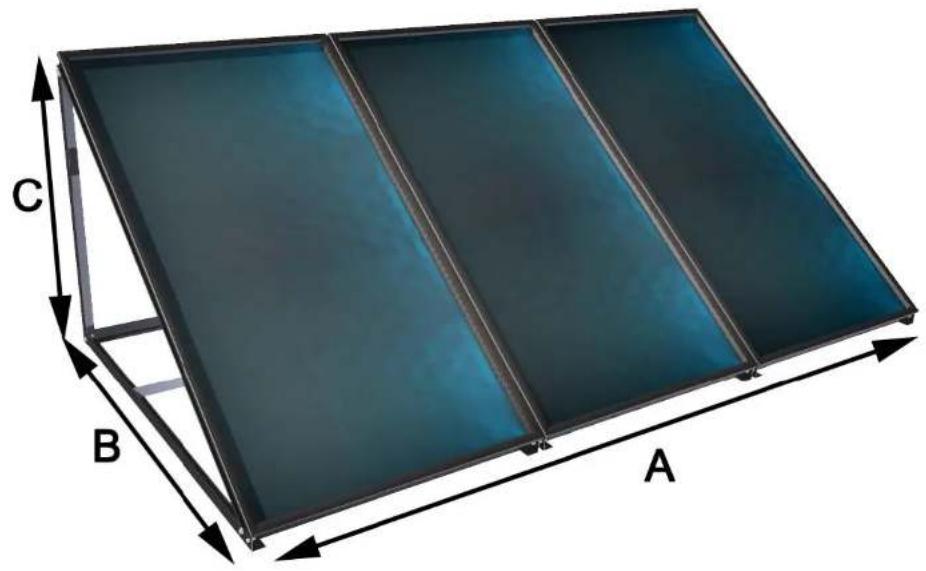

Afmetingen plat dak montage

Verticale frame(s)*

1 collector 2 collectoren 3 collectoren 4 collectoren
A. Breedte	1183 mm	2386 mm	3549 mm	4732 mm
B. Diepte	1791 mm	1791 mm	1791 mm	1791 mm
C. Hoogte	1287 mm	1287 mm	1287 mm	1287 mm

Horizontale frame(s)*

1 collector 2 collectoren 3 collectoren 4 collectoren
D. Breedte	2138 mm 4426 mm 6564 mm 8852	mm
E. Diepte	1024 mm 1024 mm 1024 mm 1024 mm	mm
F. Hoogte	751 mm 751 mm 751 mm 751 mm

*Uitgaande dat de collectoren naast elkaar geplaatst worden

1) Controller alle meegeleverde materialen.	2) Stel de juisteplaats van de collector(en) vast;plaats de collector(en) het meest zuidelijk gezicht voor het hoogste rendement Let op: zie figuur 3. 'Afmetingen plat dak montage' voor maatvoeringen.
3) Monteer het frame, schroef de achefterste inbusbout aan weerszijde van de onderste profielen los en klap het frame open. Draai de inbusbout met moer waar vast. Let op:plaats onder het frame rubberen tegeldragers ter voorkoming van lekkage	4) Plaats ballasttegels (60 x 40cm, 25kg)ussen de voorgemonteerde liggins in het frame. Let op: De hoeveelheid ballast is afhankelijk vanplaats, hoogte en windgebied. Kijk op pagina 7-8
5) Plaats de collector in het frame en LAST de onderzijde op de voorgemonteerde inbusbauten rusten. Schroef de bijigeleverde inbusbauten, door de voorgeboorde gaten in het frame, monteer deze handvast vast in de schroefdraad rails. Let op: handvast vastdraaien, voorkom doldraaien	6) Druk de hoekprofiel strak gegen de collector. Schroef de twee inbusbauten in de schroefdraadrail Let op: handvast vastdraaien, voorkom doldraaien

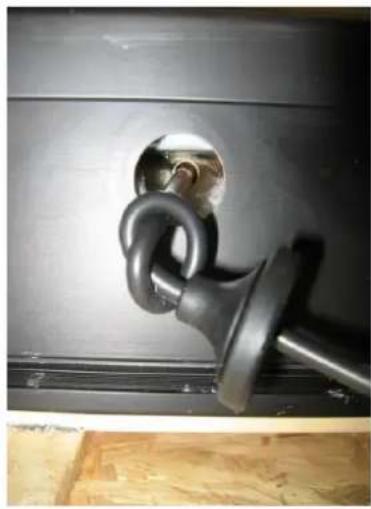

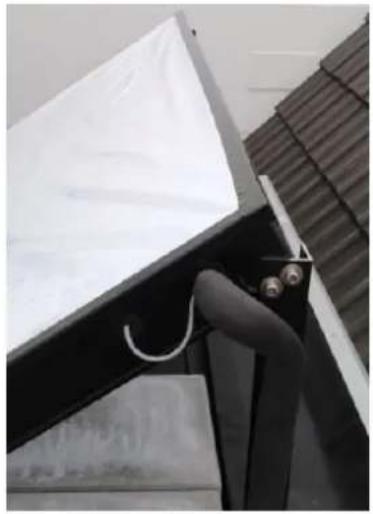

7) Voer de temperatuursensor door de rubberen afdichter, leg een knoop in de draad acheter de af-dichter. Schuif de sensor in het koperenvoelerbuisje en druk de rubberen afdichter goed aan.

8) Sluit de collectorleidingen aan op de collector-aansluitingen Monteer de collectorleidingen door het dak en isoleer.Deze. Koppel de temperatuur sensordraad door en voer deze ook maar binnen.

Let op: sluit de temperatuursensor aan op de warme uistromende leiding van de collector

Let op: Gebruik alkijd een contrasleutel bij de montage van de leiding aan de collectoraansluiting en buig voor montage de RVS ribbelslang onder de gewenste hoek

9)

Verwijder de witte beschemfolie na het installereren van de collector(en). Pas op, bij zonnig waar kan de collector temperatuur hoog oplopen na het verwijdersen van de beschemfolie.
