Als niederländischer Hersteller der gleichnamigen Heizungssysteme liefert die ATAG Heizungstechnik GmbH komplette und universell einsetzbare Solarspeicher und -kollektoren.
In dieser Montageanleitung wird die Installation der Kollektoren schrittweise beschrieben.
Lesen Sie diese Installationshinweise vor Beginn der Montage sorgfältig durch.
Die Montageanleitung beinhaltet die folgenden Kapitel:
Allgemeine Installationshinweise
Sie werden Punkt fur Punkt auf wichtige Aspekte hingewiesen, die Sie vor der Montage wollen müssen.
Technische Spezifikationen ATAG SolarCollector
Thesee Seite enthalt alle technischen Daten des Kollektors.
Allgemeine Montagehinweise
Hier werden Sie detailiert auf grundlegende Punkte im Zusammenhang mit der ordnungsgemänen Montage der Anlage hingewiesen.
Indachmontage
These Anleitung enthalt detailed hinweise zur dachintegrierten Montage der Kollektoren in einem schrägen Ziegeldach.
Aufdachmontage
These Anleitung enthalt detailed Hinweise zur Montage der Kollektoren auf einem schrägen Ziegeldach.

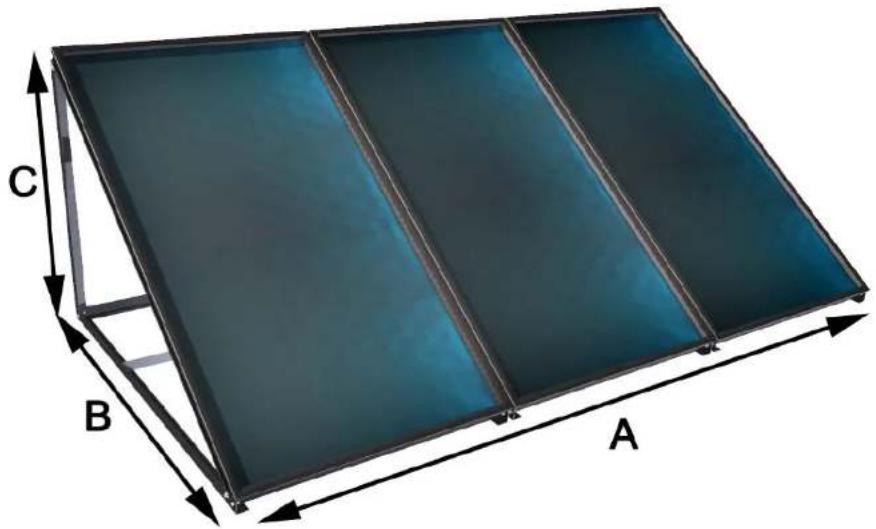

Flachdachmontage
These Anleitung enthalt detaillierte Hinweise zur Montage der Kollektoren auf einem Flachdach.
Die Installation, Inbetriebnahme und Wartung der gesamten Anlage wird in separates Anleitungen beschrieben.
Inhalt
VORWORT. 1
ALLGEMEINE INSTALLATIONS- UND SICHERHEITSHINWEISE. 3
TECHNISCHE SPEZIFIKATIONEN ATAG SOLARCOLLECTOR
ALLGEMEINE MONTAGEHINWEISE 5
BESCHREIBUNG DES MONTAGESATZES (INDACH) 7
ABMESSUNGEN INDACHMONTAGE 8
BESCHREIBUNG DES MONTAGESATZES (AUFDACH) 14
ABMESSUNGEN AUFDACHMONTAGE 15

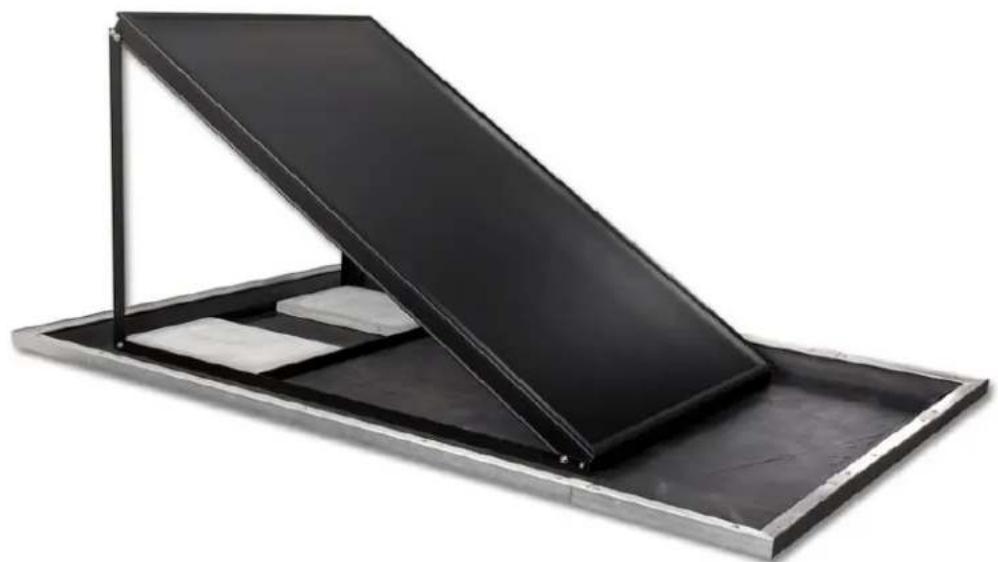

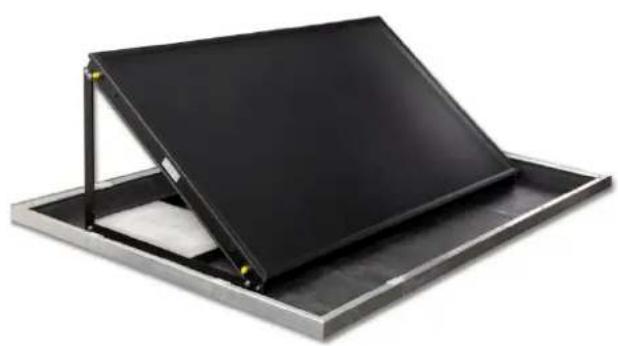

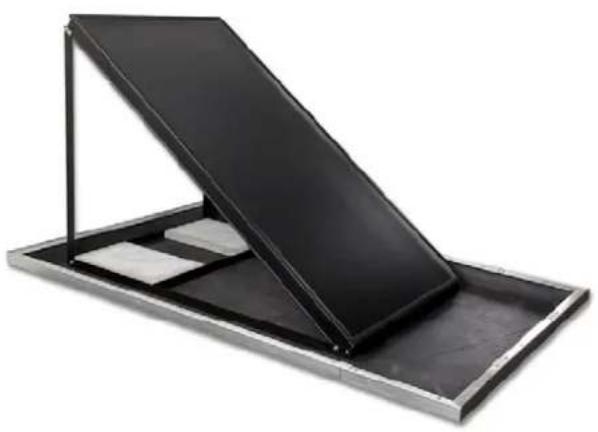

BESCHREIBUNG DES MONTAGESATZES (FLACHDACH) 18
ABMESSUNGEN FLACHDACHMONTAGE 19
Allgemeine Installations- und Sicherheitshinweise.

Bitte befolgen Sie diese Sicherheitshinweise/genau, um Gefahren und Schaden an Menschen und Sachwerten auszuschreiben.
√ Die geltenden Arbeitssschutzvorschriften sind einzuhalten. Treffen Sie bei allen Arbeiten auf Dächern geeignete Maßnahmen zur Vermeidung von Unfälle. Tragen Sie immer ihre persönliche Sicherheitskleidung oder Sicherheitsausrüstung. Beachten Sie bei Arbeiten
- die gesetzlichen Vorschriften zur Unfallverhütung.
- die gesetzlichen Vorschriften zum Umweltschutz.
- die berufgenossenschaftlichen Bestimmungen,
- die einschlagigen Sicherheitsbedingungen der DIN, EN, DVGW, TRGI, TRF und VDE in der jeweils aktuellen Fassung.
Fur die in dieser Montageanleitung beschrieben Arbeiten müssen Sie über die erforderlichen Fachkenntnisse sowie über eine abgeschlossene Berufsausbildung für Gas-, Wasser- und Heizungsinstrumenten verfügen. Elektroarbeiten)duren nur von Elektrofachkräften durchgefuhrt werden. Führren Sie die Montageschritte nur dann selbst aus, wenn Sie über die erforderlichen Fachkenntnisse verfügen. Diese Anleitung besteht sich ausschließlich an autorisierte Fachkräfte!
Verwenden Sie ausschließlich Originalteile des Herstellers und tauschen Sie defekte Teile sofort aus.
√ Die Installation schließt mehrere Komponenten ein, deren Dokumentation für die Montage, Bedienung und Wartung erforderlich ist. Für Zubehörteile konnen separate Anleitungen vorhanden sein.
Potenzialausgleich und Blitzschutz der Solaranlage. Bis zu einer Gebäudehoe (Montagehöhe) von max. 20m sind keine besonderen Blitzschutzmaßnahmen erforderlich. Das Rohrleitungssystem des Solarkreises ist im unteren Teil des Gebäudes elektrisch leitend nach VDE zu verbinden.
√ Die Abbildungen in dieser Anleitung zeigen die vertikale Montage der Kollektoren. Falls für die horizontale Montage abweichende Anweisungen gelten, wird darauf hingewiesen.
√ Die ATAG Heizungstechnik GmbH (ATAG Verwarming Nederland B.V.) übernimmt keine Verantwortung für Schäden, die auf die Nichteinhaltung dieser Installationsanleitung zurückzuführen sind.
✓ Der Gewährleistungsanspruch für die gelieferte Solarthermieanlage erlischt, falls die Anlage nicht vorschriftsmäßig installiert, gewartet oder betrieben wird. Gleiches gilt für unzulässige äußere Einwirkungen.
ATAG Heizungstechnik GmbH (ATAG Verwarming Nederland B.V.) besteht sich das Recht vor, die Konstruktion und/oder Ausführung seiner Produkte jederzeit zu ändern, ohne zur entsprechenden Anpassung bereits geleieferter Produkte verpflichtet zu sein.
Nicht sachgerechte Installation kann Schäden an den Kollektoren hervorrufen. Kollektoren nicht betreten! Im Bereich des Kollektors und am Kollektor nicht loten!
Technische Spezifikationen ATAG SolarCollector
| Technische Spezifikationen ATAG SolarCollector1 | ||
| Länge | mm 2119 | |
| Breite | mm | 1183 |
| Höhe | mm 94 | |
| Gewicht | kg | 39 |
| Kollektorflüssigkeit | Propylenglykol / Wasser | |
| Verhältnis | 1:2 | |
| Flüssigkeitsmenge | 1,76 | |
| Stagnationstemperatur | °C | 210 |
| Bruttofläche | m22,5 | |
| Nettofläche (offene Fläche) | m2 | 2,3 |
| Farbe | schwarz | |
| Kollektoranschlüsse | 3/8-Zoll-Außengewinde | |
| Solar Keymark | Ja | |





Allgemeine Montagehinweise
Die abgehenden Leitungen der Kollektoren können brechen. Den Kollektor niemals an den Kupplungen anheiten.
Der Sensor ist auf der warmen Auslassesse des Kollektors zu montieren.
Be der Montage der Leitung am Kollektor immer einen Konterschluss verwenden, um ein Verbiegen der Kollektorleitung zu verhindern.
Es konnen maximal 4 Kollektoren in Reihe geschaltet werden.
Die abgehenden Leitungen des Kollektors sind mit 3/8-Zoll-AuBengewinden mit selbstdichtenden EPDM-Dichtungsringen versehen (geeignet für ATAG Flexibler Wellschlauch aus Edelstahl DN12 /DN16 oder 3/8-Zoll-Winkelstück).
Entfernen Sie die weiße Schutzfolie nach der Installation der Kollektoren. Die Kollektoren müssen bei der Inbetriebnahme der Anlage kalt sein, da andernfalls zu hohe Temperatures entstehen und Teile beschädigt werden können.
Sämtliche Arbeiten am sonnenseitigen Kreislauf (Kollektor, Kollektorleitungen, Regelung, Pumpen, usw.) dürfen nur bei stark bewölktem Himmel, früh am Morgen, abends oder bei abgedeckten Kollektoren durchgeführt werden.
Für die Montage von Kollektoren auf einem Flachdach sind ggf. landesspezifische oderCOMMUNALE Bestimmungen zu beachten.

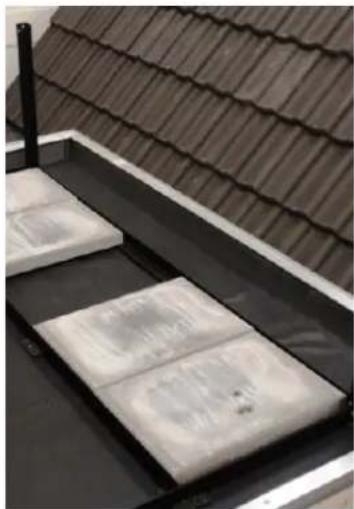

Flachdachballast

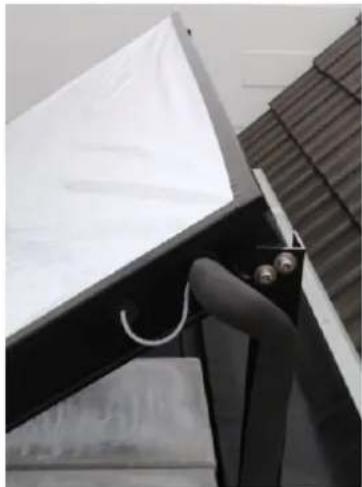

Das gelieferte Montagematerial für den Aufstellrahmen des Kollektors ist universell. Vor Ort können gesonderte Anforderungen bezüglich Dachkonstruktion, Gewicht oder Windlast entstehen. Für die ordnungsgemäße Montage, Wahl der Befestigung und Ausrechnung der Windlast ist der Fachhandwerker verantwortlich. Der Montagesatz wird generell ohne Betonsockel ausgeliefert. In Gebieten mit hoher Schnee- bzw. Windlast sind zusätzliche Befestigungskonstruktionen vorzusehen!

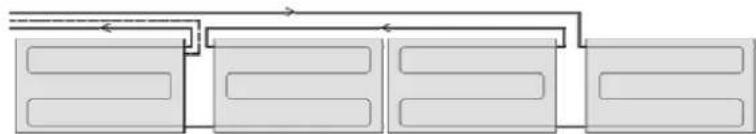

Es dürfen maximal vier SolarCollectoren in Reihe geschaltet werden. Die folgende Abbildung zeigt mögliche Varianten für die Verbindung von ATAG SolarCollectoren.


= Sensorkabel
2 × 2,5 ~m^2 vertical und horizontal


3 × 2.5 ~m^2 vertical und horizontal


4 × 2,5 ~m^2 vertical und horizontal
Druckverlusttabelle fur 2× 10 m Leitungslange zwischen Kollektorfeld und Speicher
| Kollektoren | Durchfluss [l/h] | Durchm. Kupfer | Durchm. Flex | Druckverlust Kupfer | Druckverlust Flex |
| 1 | 70 | 15 mm | DN12 0,4 mWS 0,5 mWS | ||
| 2 | 140 | 15 mm | DN12 1,3 mWS 1,9 mWS | ||
| 3 | 210 | 15 mm | DN12 3,0 mWS 4,6 mWS | ||
| 4 | 280 | 22 mm | DN16 5,1 mWS 5,6 mWS |
Druckverlusttabelle fur 2× 20m Leitungslange zwischen Kollektorfeld und Speicher
| Kollektoren | Durchfluss [l/h] | Durchm. Kupfer | Durchm. Flex | Druckverlust Kupfer | Druckverlust Flex |
| 1 | 70 | 15 mm | DN12 0,6 mWS 0,7 mWS | ||
| 2 | 140 | 15 mm | DN12 1,7 mWS 2,8 mWS | ||
| 3 | 210 | 15 mm | DN16 3,5 mWS 3,1 mWS | ||
| 4 | 280 | 22 mm | DN16 5,3 mWS 6,1 mWS |
Gemessen und berechnet mit einem Wasser-/Propylenglykol-Gemisch (2:1) von 40^

Die Anschlüsse des ATAG SolarCollectors' sind als 3/8-Zoll-AuBengewindekupplungen mit O-Ringen ausgeführrt. Dank der O-Ring-Verbindungen halten sich die Kupplungen verdrehen und schieren. An diese Kupplung kann ein ATAG Flexibler Wellschlauch aus Edelstahl (mit Kollektorkupplungen) oder ein Winkelstück/T-Stück aus Messing mit 3/8-Zoll-Innengewinde angeschlossen werden. Diese Kupplungen bilden zusammen mit den O-Ringen eine wasserdichte Abdichtung.

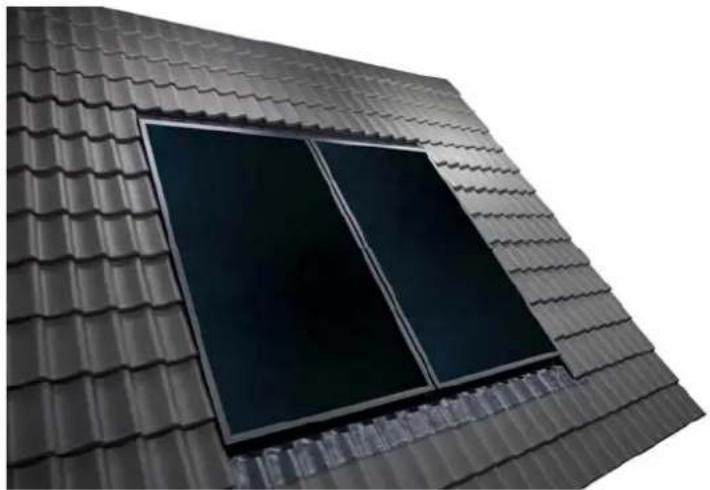

Indachmontage ATAG SolarCollector
Montage von Kollektoren in ein schräiges Ziegeldach.

Minimaler Dachneigungswinkel = 30^ Maximaler Dachneigungswinkel = 60^
Beschreibung des Montagesatzes
| Indach-Montagesatz (vertical) | Montagesatz 1 Kollektor | Erweiterungssatz je Kollektor |
| 1 x oberes Eindeckblech, einfach1 x seitliches Eindeckblech, links1 x seitliches Eindeckblech, rechts1 x Bleischürze6 x Montageklammern8 x Edelstahlschrauben2 x Montagelatte1 x Holzanschlag4 x Stahlschrauben2 x Abstandhalter | 1 x oberes Eindeckblech1 x Bleischürze6 x Montageklammern8 x Edelstahlschrauben2 x Montagelatte1 x Holzanschlag2 x Abstandhalter |

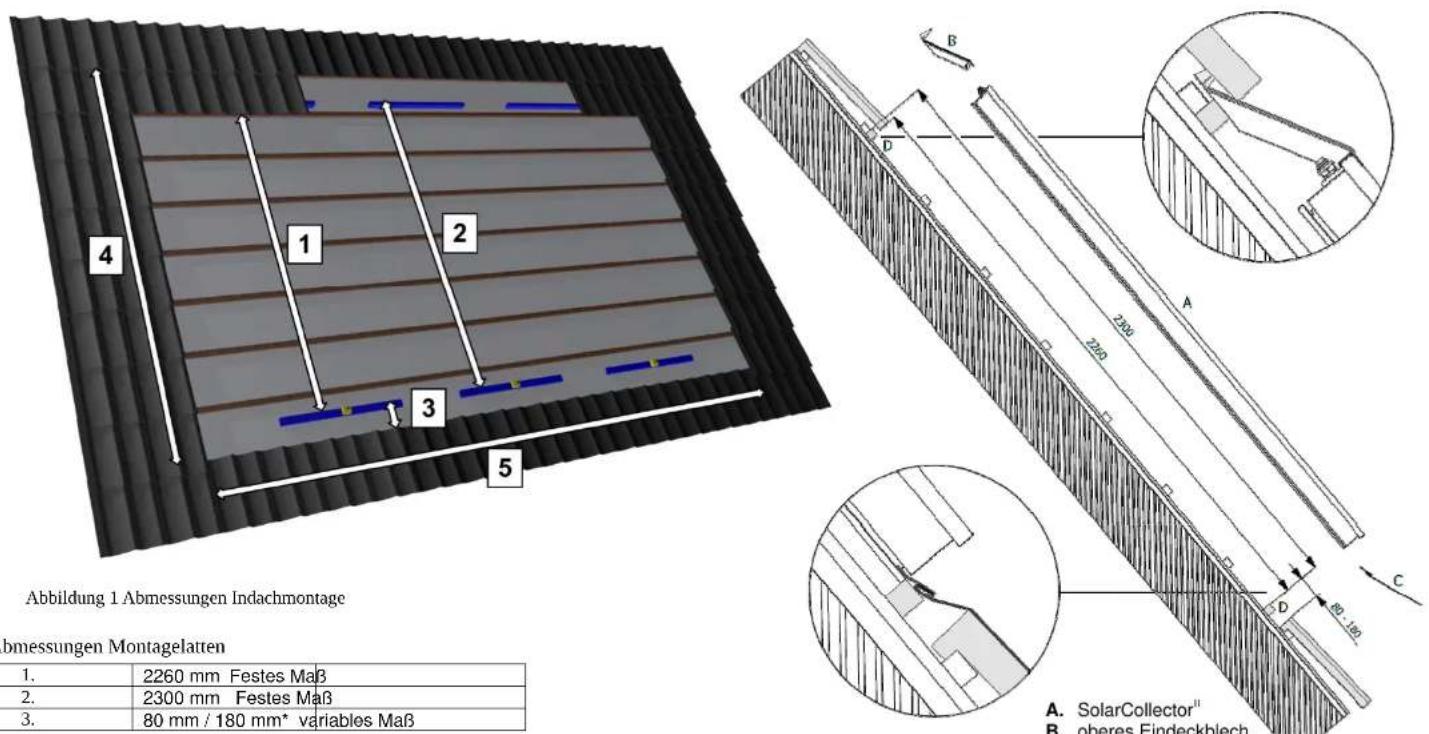

Abmessungen Indachmontage

*variables Maß für Überlappung der Bleischürze bei Höhenabweichung der Dachziegel
Nettomaße des Arbeitsbereichs des Kollektors/der Kollektoren
| 1 Kollektor 2 Kollektoren 3 Kollektoren | 4 Kollektoren | ||
| 4. Höhe | 2350 mm | 2350 mm 2350 mm | 2350 mm |
| 5. Breite | 1185 mm | 2371 mm 3557 mm | 4743 mm |

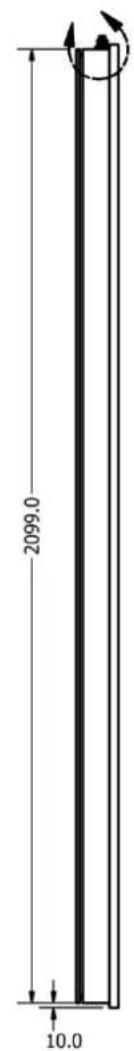

Abbildung 2 Detailzeichnung
2) Legen Sie fest, wo der/die Kollektor(en) montiert werden soll(en). Halten Sie die ersten 2 Ziegelreihen unter dem Dachfirst frei. Entfernen Sie die Dachziegeln (Maße der Abbildung 1 auf Seite 10 dieser Montageanleitung "Abmessungen Indachmontage" entnehmer).

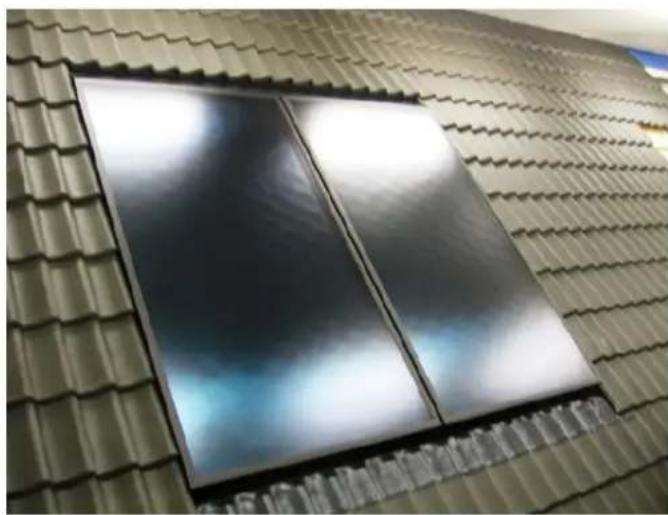

Überprüfen Sie das gesamte im Lieferumfang enthaltene Material.
3) Montieren Sie die
untere Montagelatte
mit einem Abstand
von 2260 mm
zwischen
Ziegelunterkante und
Oberkante der Latte.
Sie dient zur
dauerhaften
Sicherung des
Kollektors (verhindert
Einsken des
Kollektors).
5) Schrauben Sie den provisorischen Holzanschlag zur Sicherung des/der Kollektor(en) auf der unteren Montagelatte fest.
Achtung: Schieben Sie die oberste Dachziegelreihe unter die darüber liegende Reihe und entfernen Sie eine zusätzliche Reihe an den Außenrändern, so dass Sie Platz zum Arbeitsen haben.
4) Die Montagelatte muss 5mm uber die Dachlatte hinausragen. Gegebenenfalls kann die Montagelatte mit den mitgelieferten Kunststoff Abstandhaltern unterfuttert werden.
Achtung: Die Montagelatte darf die Montageschiene nicht blockieren.
6) Montieren Sie die obere Montagelatte (Oberkante) mit einem Abstand von 2300 mm zur Oberkante der unteren Montagelatte.
Achtung: Pro Kollektor ist eine Montagelatte mit Anschlag zu montieren.
Achtung: Pro Kollektor ist eine Montagelatte zu montieren.

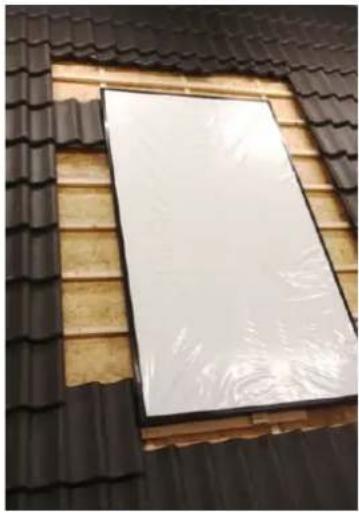

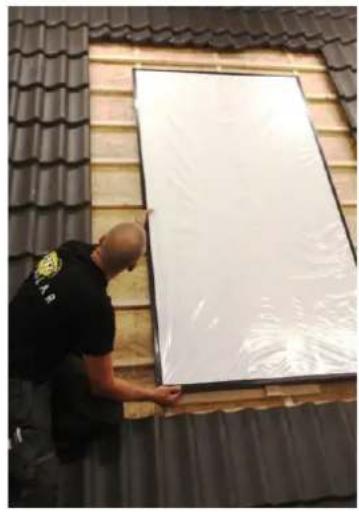

7) Legen Sie den (ersten) Kollektor auf die vorhandenen Dachlatten, so dass er am Anschlag anliegt.

8) Richten Sie den Kollektor an der außeren Reihe Dachziegel aus.

Achtung: Abmessungen sind Abbildung 1 ("Abmessungen Indachmontage") zu entnahmen.

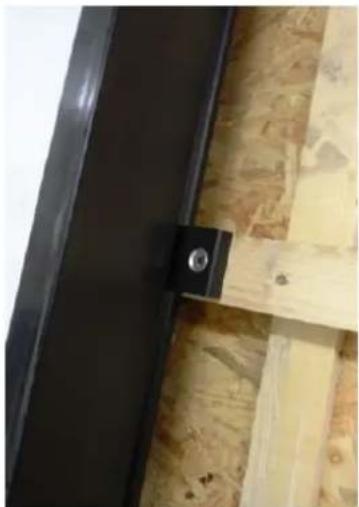

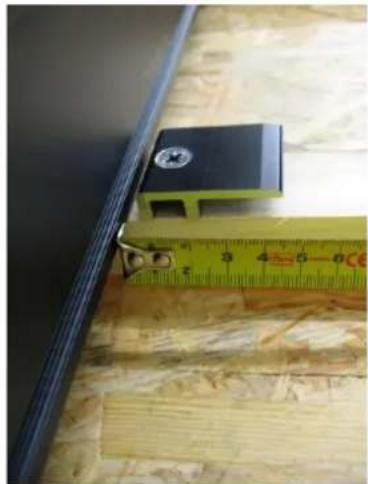

9) Klemmen Sie die mitgelieferten Montageklammern in Höhe der Dachlatte in die Montageschienen (3 pro Seite). Schrauben Sie anschließend die 6 Montageklammern mit den mitgelieferten Edelstahlschrauben auf der Dachlatte fest.

10) Bringen Sie nun 2 Montageklammern entgegengesetzt mit der Öffnung nach außen rechts besoin dem ersten Kollektor an. Befestigen Sie die Montageklammern in einem seitlichen Abstand von 45mm zur Kollektoraubenkante.

Wenn nur ein Kollektor montiert wird, fahren Sie mit Schritt 13 fort.
Achtung: Bringen Sie jeweils eine Montageklammer auf der untersten und auf der obersten Dachlatte an.

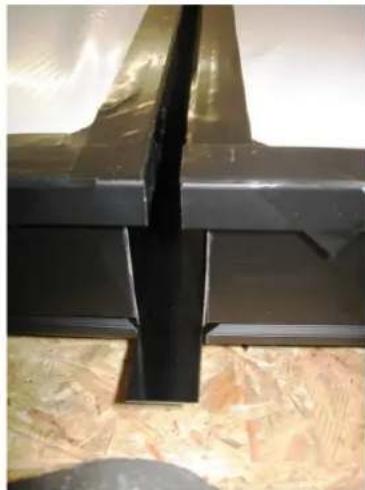

11) Lassen Sie das Zwischenprofil unter der rechten Rahmenseite des ersten Kollektors einrasten.

12) Legen Sie den
nachsten Kollektor auf.
Lassen Sie den
Kollektorrahmen auf dem
Zwischenprofil einrasten
und drucken Sie den
Kollektor gegen die
Montageklammern.
Befestigen Sie 3
Montageklammern auf der
anderen Seite.

Achtung: Die vorstehende Lippe muss nach unten halten; die schräge Kante zeigt nach oben.
Achtung: Der Kollektor muss fest angedrückt werden, damit das Zwischenprofil perfect abschiedt (siehe Foto).

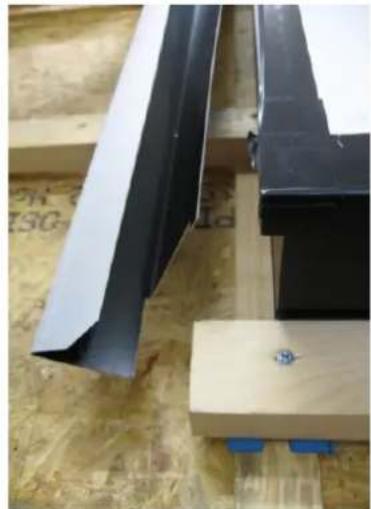

Wiederholen Sie die Schritte 10, 11 und 12 für jeder weiteren Kollektor.

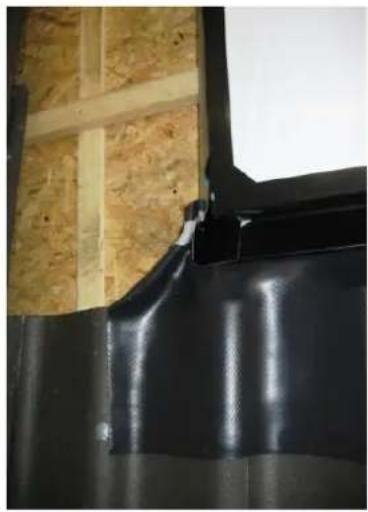

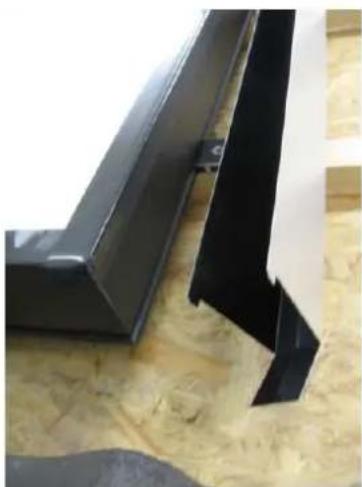

13) Lassen Sie die seitlichen Eindeckbleche unter dem Rahmen einrasten.

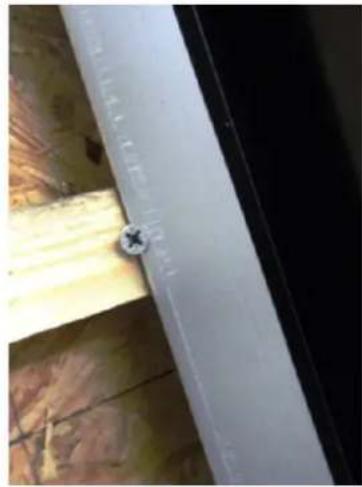

14) Fixieren Sie die seitlichen Eindeckbleche mit Edelstahlschrauben (1 pro seitlichem Eindeckblech)

Achtung: Die vorstehende Lippe muss nach unterizen.
Achtung: Nicht durch die seitlichen Eindeckblecheschrauben.

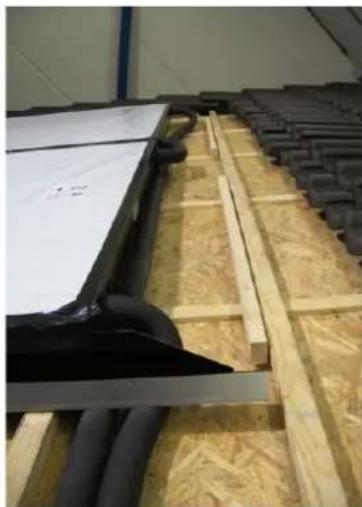

15) Legen Sie fest, wo die Durchführungen für die Kollektorleitungen angebracht werden sollen, und bohren Sie zwei Löscher (Ø 40 mm) durch die Dachschalung.

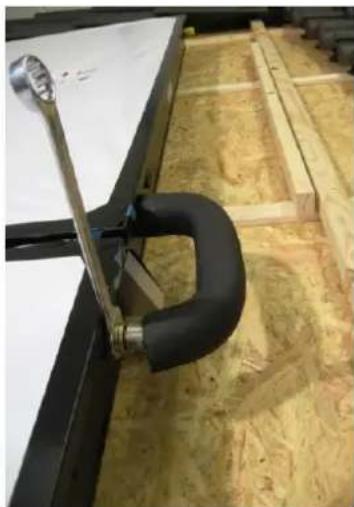

16) Schlieben Sie die Kollektorleitungen an die Kollektoranschlüsse an. Bei der Montage von zwei oder drei Kollektoren sind die Kollektoren in Reihe zu verschalten.

Achtung: Flexible Edelstahl-Wellschläuche konnen unter den Dachziegeln geführt werden. Die Dachdurchführung kann somit außerhalb des oberen Eindeckbleches liegen.
Achtung: Verwenden Sie bei der Montage der Leitung am Kollektoranschluss immer einen Konterschluss und biegen Sie vor der Montage den flexiblen Edelstahl-Wellschlauch in den gewünschten Winkel.
17)

Achtung: SchlieBen Sie den Temperatursensor an der warmen Auslassleitung des Kollektors an.

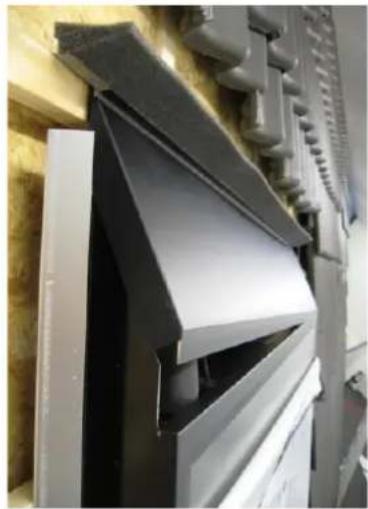

18) Befestigen Sie das obere Eindeckblech an dem/den Kollektor(en). Das obere Eindeckblech wird von oben nach unter über die seitlichen Eindeckbleche geschoben. Losen Sie den oberen Teil der weiß Folie, ohne die restliche Folie zu entfern. Die Veränderung des oberen Eindeckblechs wird in den Schritten 28 und 29 beschrieben.

19) Entfernen Sie den provisirischen Holzanschlag von der unteren Montagelatte und montieren Sie die Bleischürze mit dem gebogenen Profil in den Montageschienen des Kollektors.

Achtung: Das obere Eindeckblech fest andrücken. Der Vorsprung des oberen Eindeckbleches muss an die Falznaht (Mitte) des Kollektorrahmens anschließen. Bei der Endmontage der Dachziegeln ist zwingend auf die fachgerechte Positionierung des Schaumstoffprofils (Schneeschutz) zu achten.

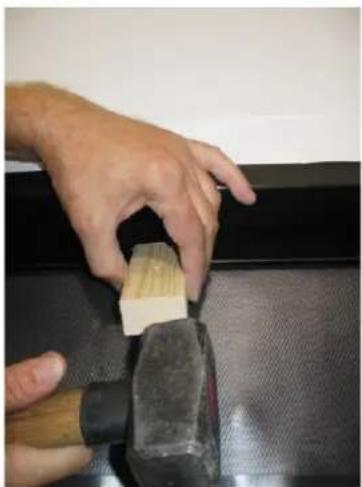

20) Schlagen Sie das Profil mit einem Anschlagholz an.

21) Achten Sie darauf, dass die Reihe Dachziegel unter den Bleischürzen sauber und trocken ist. Reinigen Sie verschmutzte Dachziegel mit einer Stahlbürste.

Tipp: Verwenden Sie den provisorischen Holzanschlag zum Anschlagen des Profils.

Wenn nur ein Kollektormontiert wird, fahren Sie mit Schritt 25 fort.

Achtung: Die rechte Seite der nachsten Bleischürze wird nicht gekürzt.
Achtung: Drücken Sie die obere Bleischürze fest an die darunter liegende Bleischürze an, um eine gute Vulkanisierung zu erzielen.

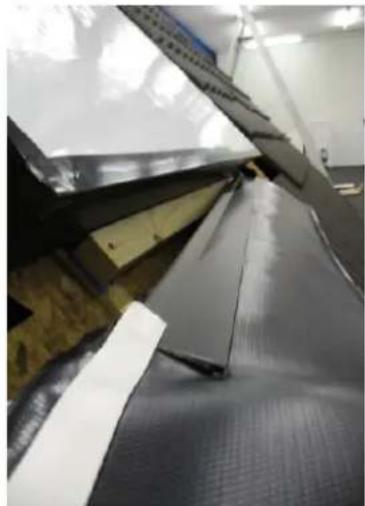

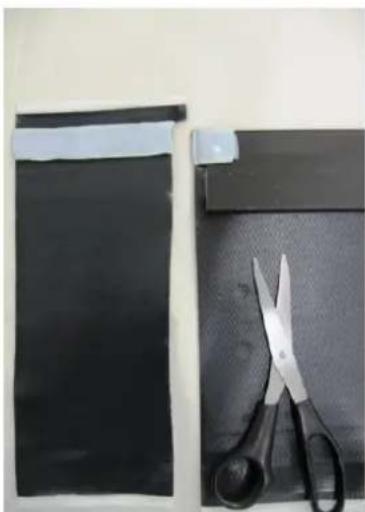

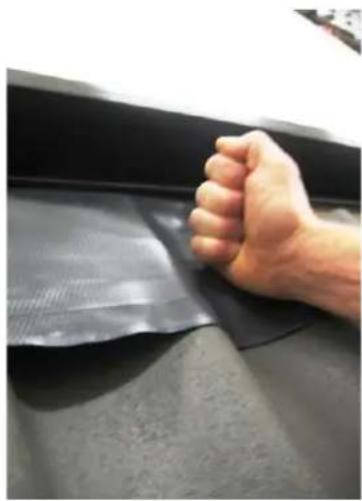

24) Entfernen Sie die Klebefolie von der/den Bleischurze(n). Pressen Sie zunachst die Klebeseite auf die Wölbung der Dachziegel und klopfen Sie die Bleischurze anschließend mit der Faust in die Mulde. Verkleben Sie die Bleischurze auch fest mit der Unterseite der seitlichen Eindeckbleche (und des Zwischenprofils).

25) Schlagen Sie das Ende der Bleischürze um, so dass bei Starkregen oder Schneetreiben keine Tropfen unter die Dachziegel gelangen können.

26) Legen Sie die Dachziegel an der Oberkante und an den Seiten wieder ordentlich zurück an ihren Platz. Eventuell müssen an der rechten Seite und/oder an der Unterseite Dachziegel auf Maß geschlüften werden.

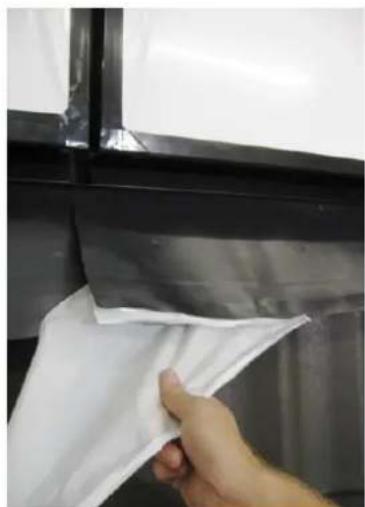

Achtung: Entfernen Sie die weiß Schutzfolie nach der Installation des Kollektors/der Kollektoren. Vorsicht: Bei Sonnenschein kann die Kollektortemperatur nach dem Entfernen der Schutzfolie stark ansteigen.

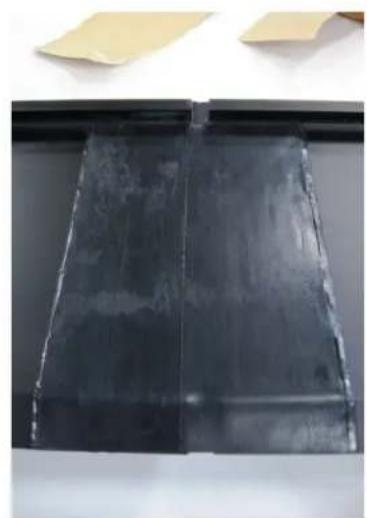

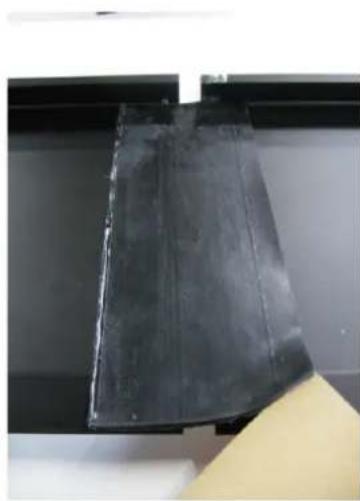

Zusatz: Veränderung des oberen Eindeckblechs
27) Kleben Sie den schmalen EPDM-Streifen an die Unterkante des Eindeckblechs (siehe Foto).
Achtung: einen Abstand von ± 10mm einhalten.

28) Kleben Sie den breiten EPDM-Streifen auf die Oberseite des Eindeckblechs und drücken Sieihn fest an (siehe Foto).

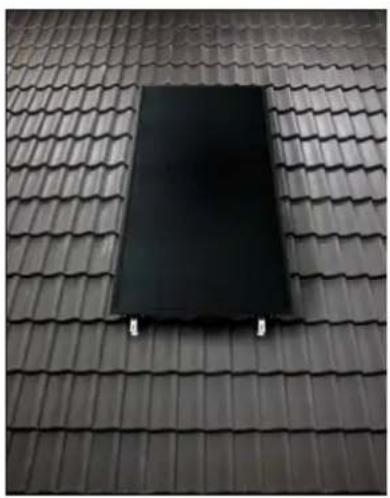

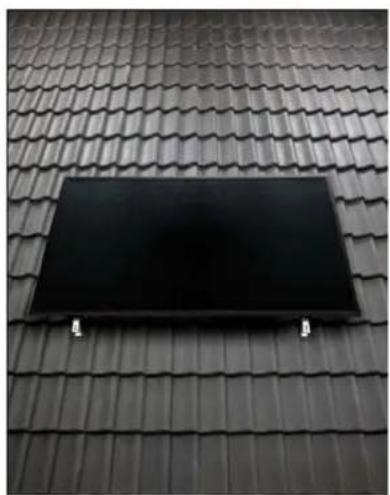

Aufdachmontage ATAG SolarCollector
Montage von Kollektoren auf einem schrägen Ziegeldach.


Minimaler Dachneigungswinkel = 20^ Maximaler Dachneigungswinkel = 70^

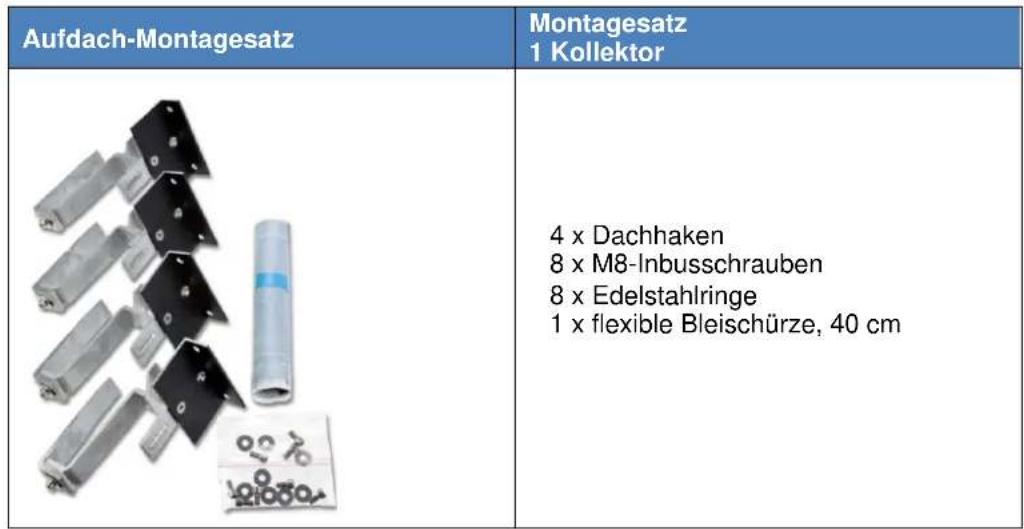

Beschreibung des Montagesatzes


Abmessungen Aufdachmontage

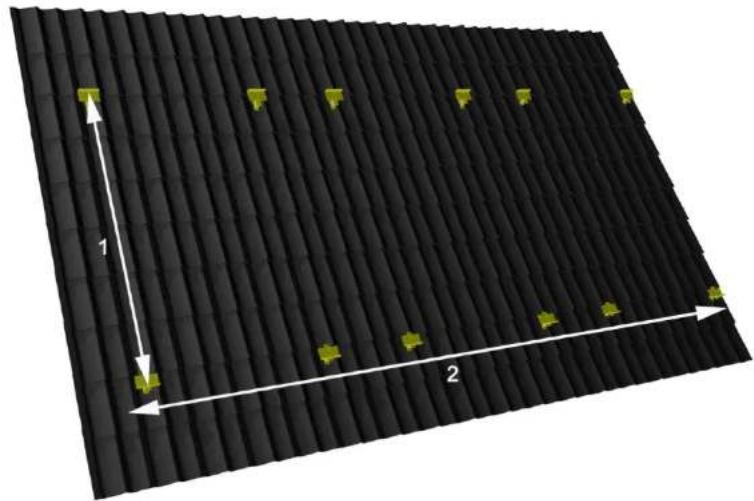

Abbildung 3 Übersicht über die Abmessungen
Vertikale Anordnung
| 1 Kollektor 2 Kollektoren 3 Kollektoren 4 Kollektoren | ||
| 1. Höhe | 2119 mm | 2119 mm 2119 mm 2119 mm |
| 2. Breite | 1183 mm | 2366 mm 3549 mm 4732 mm |
Horizontale Anordnung*
| 1 Kollektor 2 Kollektoren 3 Kollektoren 4 Kollektoren | ||
| 1. Höhe | 1183 mm 1183 mm 1183 mm 1183 mm | |
| 2. Breite | 2119 mm 4388 mm 6507 mm 8776 mm | |

Es wird davon ausgegangen, dass die Kollektoren nebeneinander montiert werden.

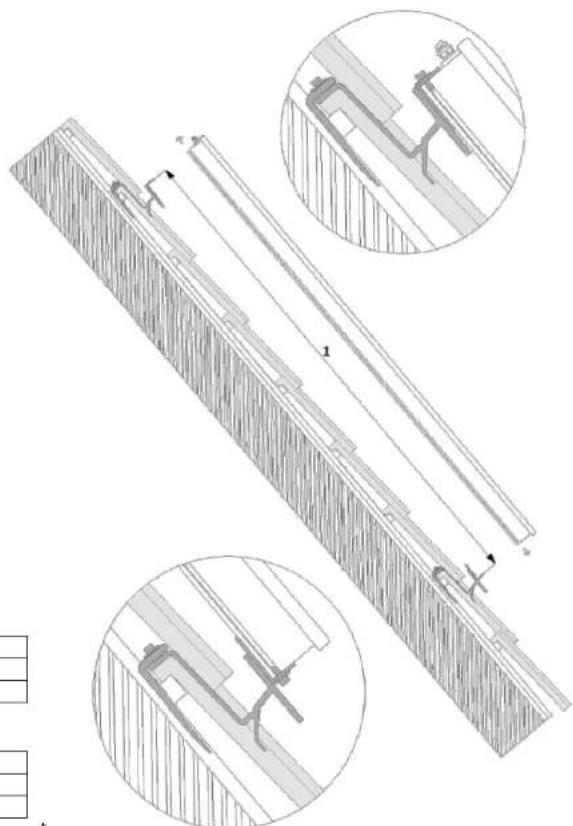

Abbildung 4 Detailzeichnung
1)

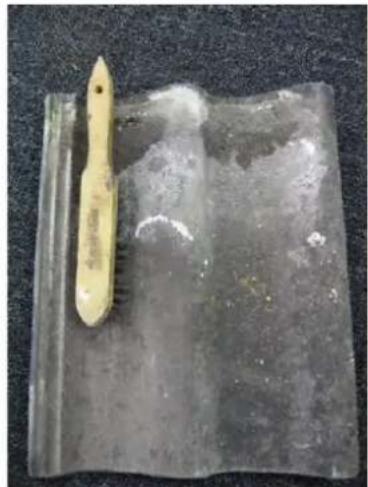

! Überprüfen Sie das gesamte im Lieferumfang enthaltene Material.
2) Legen Sie fest, wo der/die Kollektor(en) montiert werden soll(en). Entfernen Sie die Dachziegeln an den Stellen, an denen die Dachhaken eingesetzt werden. Verschaffen Sie sich Platz zum Arbeitsen, indem Sie die Dachziegeln nach oben schieren.

Achtung: MaBe sind Abbildung 2 ("Abmessungen Aufdachmontage") zu entnahmen.

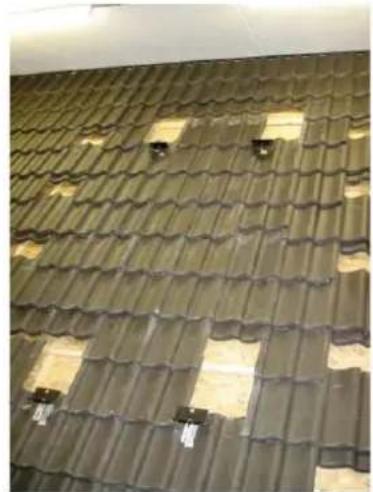

3) Passen Sie die Dachhaken der Stärke der Dachlatte und des Dachziegels an.

Achtung: Bei schlechten Dachlatten den Haken losen, nach oben drehen und auf der Dachschalung befestigen.

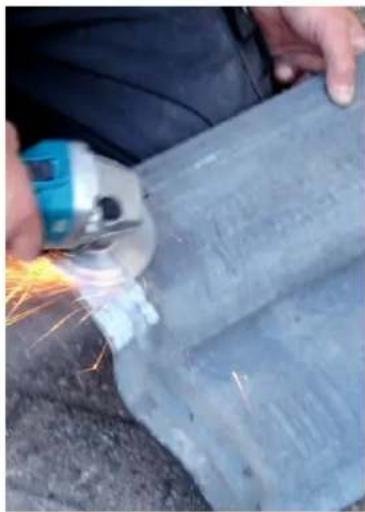

4) Schleifen Sie die Unterkante des darüber liegenden Dachziegels ab, so dass dieser gut anliegt.

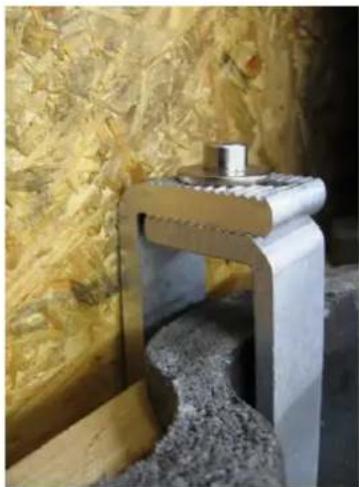

5) Montieren Sie die den unteren und den oberen Dachhaken und stellen Sie die schwarzen Winkelprofile auf vertikale oder horizontale Montage ein (siehe Abbildung 2 "Abmessungen Aufdachmontage").

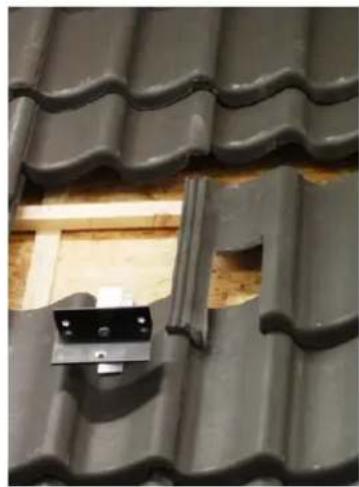

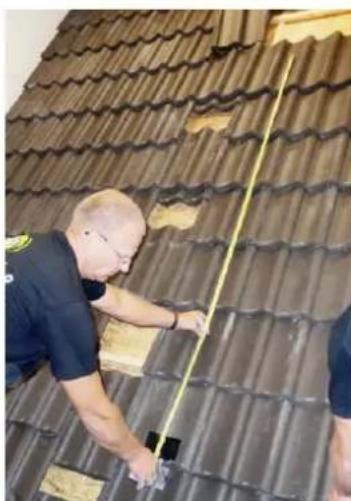

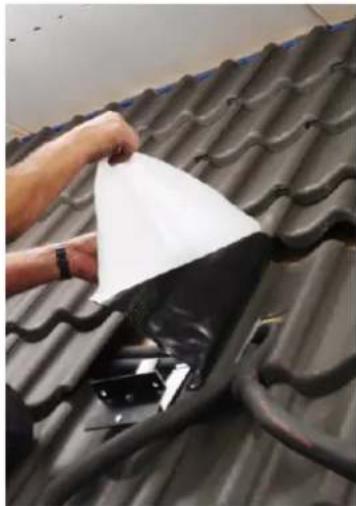

6) Legen Sie fest, durch welchen Dachziegel die Leitungen gefuhrt werden, bringen Sie eine Aussparung in dem Dachziegel an und reinigen und trocknen Sieihn.

7) Bohren Sie in Höhe der Dachdurchführung zwei Löcher (Ø 40 mm) durch die Dachschalung. Führren Sie die isolierten Leitungen mit dem Sensorkabel durch das Dach.

Achtung: Die Dachdurchführung kann an jeder beliebigen Stelle angebracht werden. Die flexiblen Edelstahl-Wellschlüche passen unter die Dachziegel.
8) Legen Sie den Dachziegel mit der Aussparung darüber an seinen Platz und führen Sie die Leitungen hindurch. Dachten Sie den Dachziegel mit Dachdurchführung mit der mitgelieferten flexiblen Bleischürze wasserdicht ab.

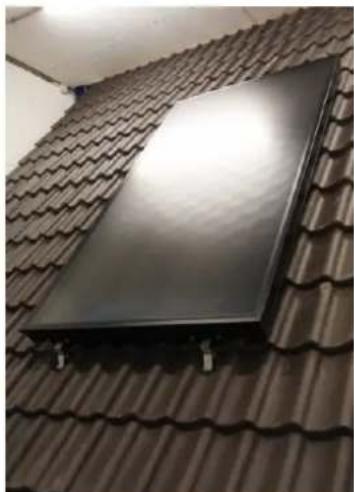

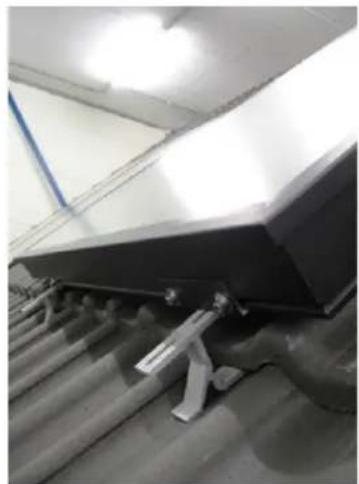

9) Setzen Sie den/die Kollektor(en) in die Dachhaken ein und befestigen Sie den Kollektor mit den mitgelieferten M8-Inbusschrauben in den Gewindeschienen. Halten Sie bei der Montage mehrerer Kollektoren einen Zwischenabstand von ± 10mm ein.

Achtung: Die Inbusschrauben handfest anziehen.

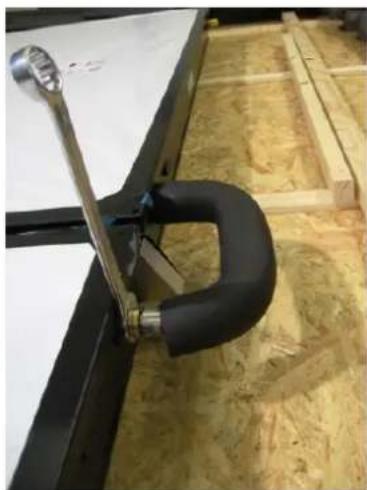

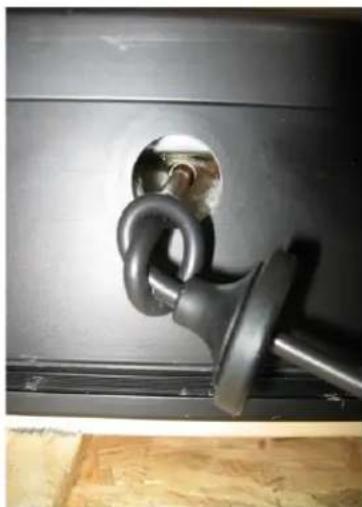

10) Verbinden Sie die Kollektorleitungen mit den Kollektoranschlussen.

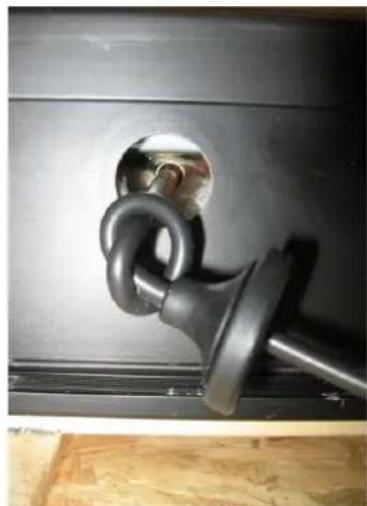

Achtung: Verwenden Sie bei der Montage der Leitung am Kollektoranschluss immer einen Konterschluss und biegen Sie vor der Montage den flexiblen Edelstahl-Wellschlauch in den gewünschten Winkel.
11) Führn Sie den Temperatursensor durch die Gummidichtung und machen Sie hinter der Dichtung einen Knoten in das Kabel. Schiebern Sie den Sensor in das Kupferrohr des Führers und drucken Sie die Gummidichtung fest an.

Achtung: Schlieben Sie den Temperatursensor an der warmen Auslassleitung des Kollektors an.
12) SchlieBen Sie das Kabel des Temperatursensors an und führen Sie es ebenfalls nachinnen. Schiebern Sie alle Dachziegel wieder ordentlich zugruck.

Achtung: Entfernen Sie die weiß Schutzfolie nach der Installation der Kollektoren. Vorsicht: Bei Sonnenschein kann die Kollektortemperatur nach dem Entfernen der Schutzfolie stark ansteigen.
Flachdachmontage ATAG SolarCollector
Montage von Kollektoren auf einem Flachdach.


Fest eingestellter Winkel von 35^
Beschreibung des Montagesatzes
| Flachdachmontagesatz | Montagesatz 1 Kollektor |
| 1 x Aluminiumrahmen 6 x M8-Inbusschrauben 6 x Edelstahlirige |

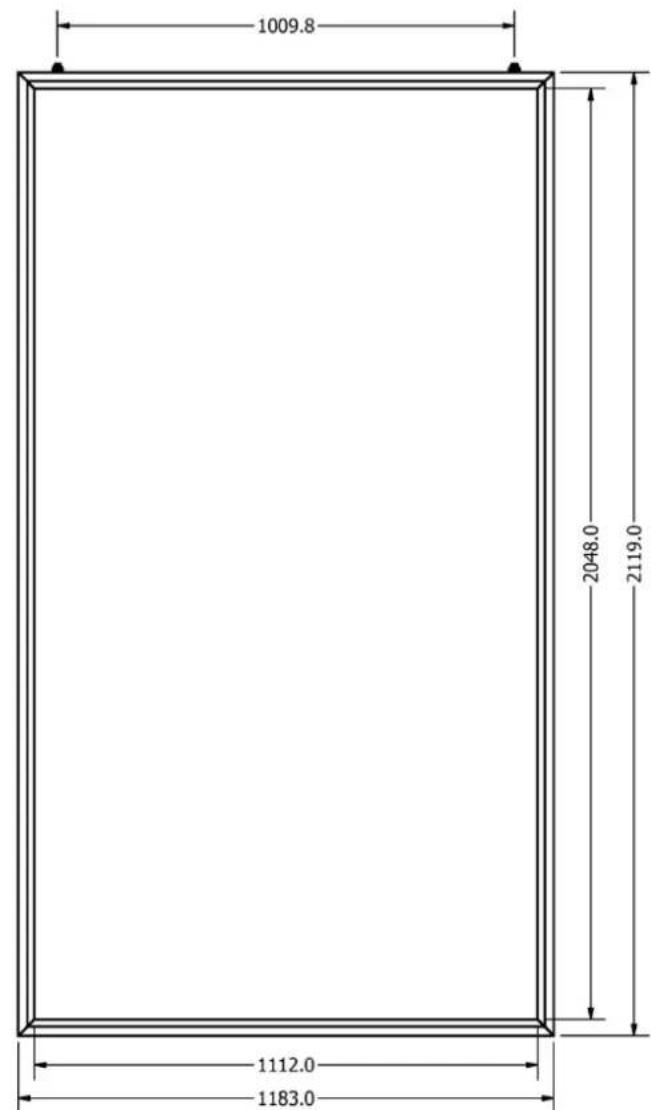

Abmessungen Flachdachmontage
Vertikale(r) Rahmen*
| 1 Kollektor 2 Kollektoren 3 Kollektoren 4 Kollektoren | |||||
| A. Breite | 1183 mm | 2366 mm | 3549 mm | 4732 mm | |
| B. Tiefe | 1791 mm | 1791 mm | 1791 mm | 1791 mm | |
| C. Höhe | 1287 mm | 1287 mm | 1287 mm | 1287 mm | |
Horizontale(r) Rahmen*
| 1 Kollektor 2 Kollektoren 3 Kollektoren 4 Kollektoren | |||
| D. Breite | 2138 mm 4426 mm 6564 mm 8852 | mm | |
| E. Tiefe | 1024 mm 1024 mm 1024 mm 1024 | mm | |
| F. Höhe | 751 mm 751 mm 751 mm 751 mm | ||
Es wird davon ausgegangen, dass die Kollektoren nebeneinander montiert werden.
1)

Überprüfen Sie das gesamte im Lieferumfang enthaltene Material.

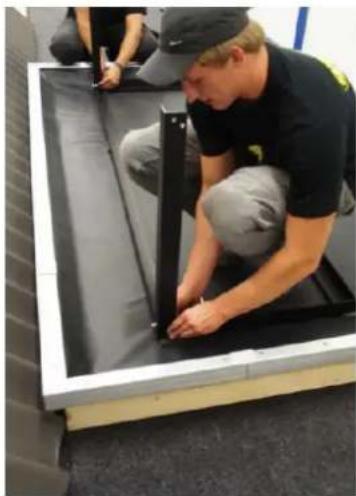

3) Montieren Sie den Rahmen. Losen Sie die hintere Inbusschraube auf beiden Seiten der unteren Profile und klappen Sie den Rahmen auf. Ziehen Sie die Inbusschraube mit der Mutter wieder an.

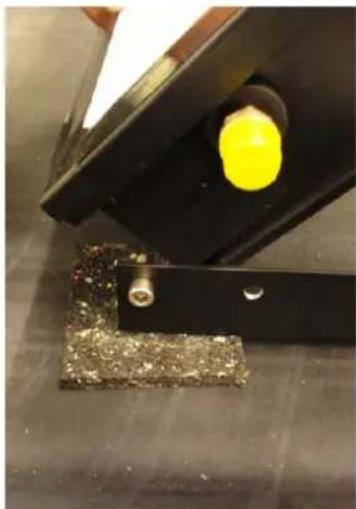

Achtung: Legen Sie Plattenträger aus Gummi unter den Rahmen, damit keine Undichtigkeiten entstehen.
5) Setzen Sie den Kollektor in den Rahmen und halten Sie die Unterseite auf den vormontierten Inbusschrauben aufliegen. Schieber Sie die mitgelieferten Inbusschrauben durch die vorgebohrten LÖcher im Rahmen undziehen Sie sie handfest in den Gewindeschienen an.

Achtung: Handfest anziehen, Überdrehen der Schraube verhindern.

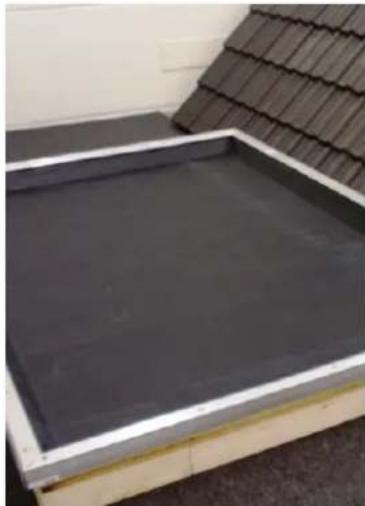

2) Ermitteln Sie die korrekte Montageposition des Kollektors/der Kollektoren. Für einen optimalen Wärmeertrag richten Sie den/die Kollektor(en) möglichst nach Süden aus.

Achtung: Maße der Abbildung 3 ("Abmessungen Flachdachmontage") entnehmer.
4) Legen Sie (bauseitigen) Ballastplatten (60× 40cm 25kg) zwischen die vormontierten Querprofile des Rahmens.

Achtung: Die benöttige Ballastmenge richtet sich nach der Lage, der Höhe und der Windregion. Mehr hierzu auf Seite 5.
6) Pressen Sie das Winkelprofil fest gegen den Kollektor. Schrauben Sie die beiden Inbusschrauben in die Gewindeschiene.

Achtung: Handfest anziehen, Überdrehen der Schraube verhindern.

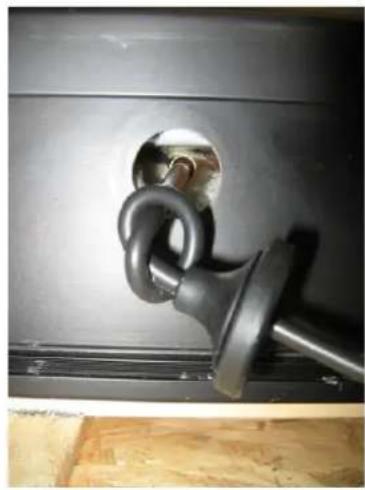

7) Führer Sie den Temperatursensor durch die Gummidichtung und machen Sie hinter der Dichtung einen Knoten in das Kabel. Schieber den Sensor in das Kupferrohr des Führers und drucken Sie die Gummidichtung fest an.


Achtung: SchlieBen Sie den Temperatursensor an der warmen Auslassleitung des Kollektors an.
8) Verbinden Sie die Kollektorleitungen mit den Kollektoranschlüssen. Führren Sie die Kollektorleitungen durch das Dach und isolieren Sie sie. Schlieben Sie das Kabel des Temperatursensors an und führen Sie es eben falls nachinnen.

Achtung: Verwenden Sie bei der Montage der Leitung am Kollektoranschluss immer einen Konterschluss und biegen Sie vor der Montage den flexiblen Edelstahl-Wellschlauch in den gewünschten Winkel.

9)
Entfernen Sie die weiß Schutzfolie nach der Installation des Kollektors/der Kollektoren. Vorsicht: Bei Sonnenschein kann die Kollektortemperatur nach dem Entfernen der Schutzfolie stark ansteigen.
