GEBRUIKSAANWIJZING AC5422 TRISTAR

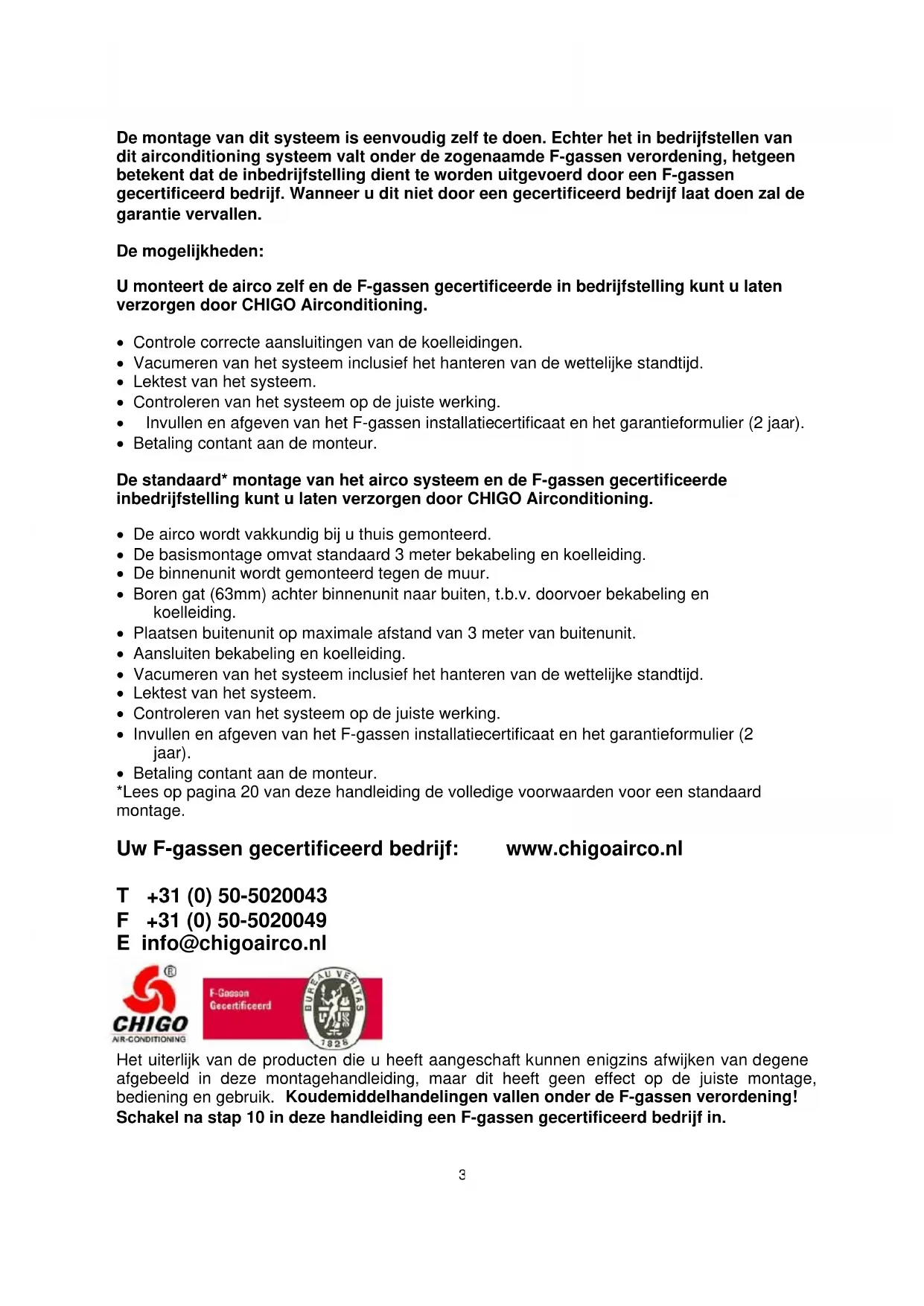

DE Installationsanleitung 51 Bedienungsanleitung 583 De montage van dit systeem is eenvoudig zelf te doen. Echter het in bedrijfstellen van dit airconditioning systeem valt onder de zogenaamde F-gassen verordening, hetgeen betekent dat de inbedrijfstelling dient te worden uitgevoerd door een F-gassen gecertificeerd bedrijf. Wanneer u dit niet door een gecertificeerd bedrijf laat doen zal de garantie vervallen. De mogelijkheden: U monteert de airco zelf en de F-gassen gecertificeerde in bedrijfstelling kunt u laten verzorgen door CHIGO Airconditioning.

• Controle correcte aansluitingen van de koelleidingen.

• Vacumeren van het systeem inclusief het hanteren van de wettelijke standtijd.

• Lektest van het systeem.

• Controleren van het systeem op de juiste werking.

• Invullen en afgeven van het F-gassen installatiecertificaat en het garantieformulier (2 jaar).

• Betaling contant aan de monteur. De standaard* montage van het airco systeem en de F-gassen gecertificeerde inbedrijfstelling kunt u laten verzorgen door CHIGO Airconditioning.

• De airco wordt vakkundig bij u thuis gemonteerd.

• De basismontage omvat standaard 3 meter bekabeling en koelleiding.

• De binnenunit wordt gemonteerd tegen de muur.

• Boren gat (63mm) achter binnenunit naar buiten, t.b.v. doorvoer bekabeling en koelleiding.

• Plaatsen buitenunit op maximale afstand van 3 meter van buitenunit.

• Aansluiten bekabeling en koelleiding.

• Vacumeren van het systeem inclusief het hanteren van de wettelijke standtijd.

• Lektest van het systeem.

• Controleren van het systeem op de juiste werking.

• Invullen en afgeven van het F-gassen installatiecertificaat en het garantieformulier (2 jaar).

• Betaling contant aan de monteur. *Lees op pagina 20 van deze handleiding de volledige voorwaarden voor een standaard montage. Uw F-gassen gecertificeerd bedrijf: www.chigoairco.nl

Het uiterlijk van de producten die u heeft aangeschaft kunnen enigzins afwijken van degene afgebeeld in deze montagehandleiding, maar dit heeft geen effect op de juiste montage, bediening en gebruik. Koudemiddelhandelingen vallen onder de F-gassen verordening! Schakel na stap 10 in deze handleiding een F-gassen gecertificeerd bedrijf in.4 Montagehandleiding

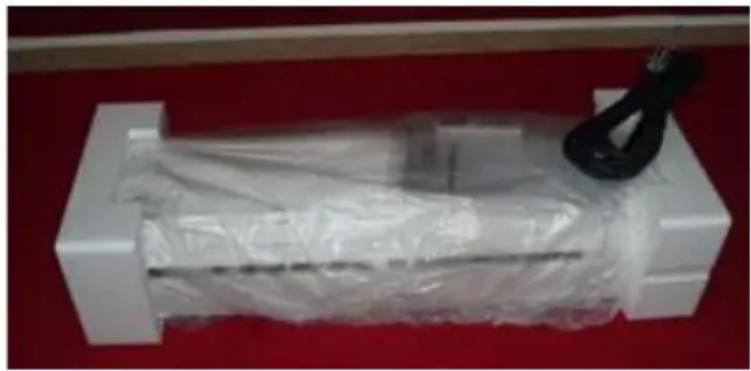

Haal de binnen-unit uit doos A en controleer of de inhoud compleet is:

• De montage plaat achter op de binnen unit

• De afstandsbediening Vergeet niet uw garantiekaart in te vullen en deze binnen twee weken te retourneren. Deze is in deze handleiding bijgevoegd.

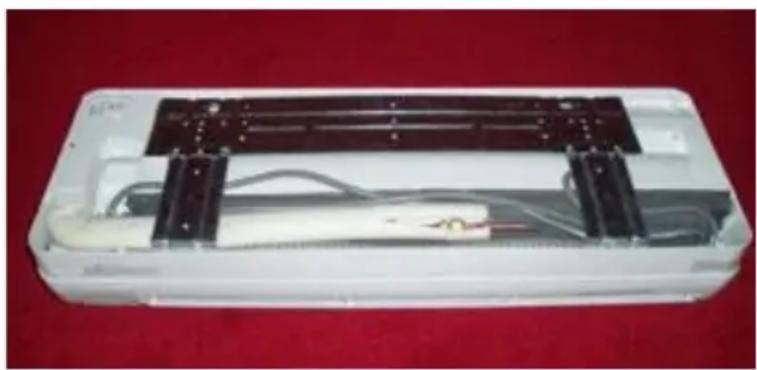

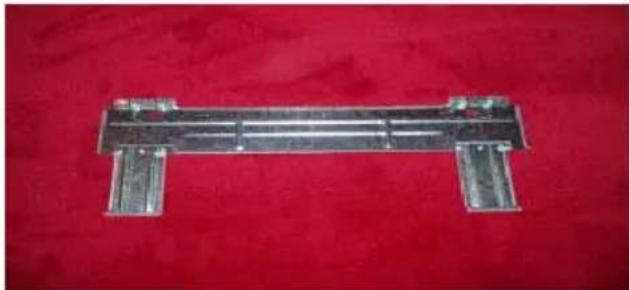

Verwijder het verpakkingstape van de unit. Haal de metalen wand-montage plaat los van de unit.

Steek nooit de stekker in het stopcontact als het systeem nog niet volledig geïnstalleerd is.5

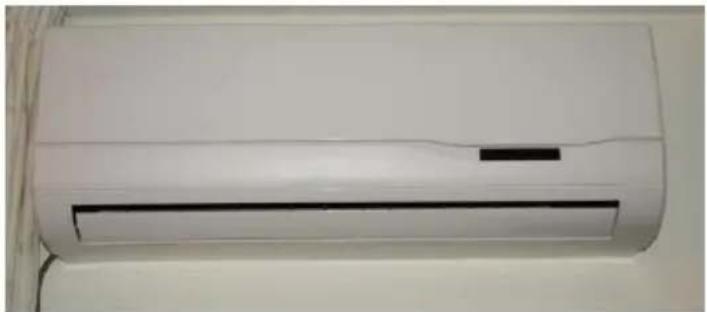

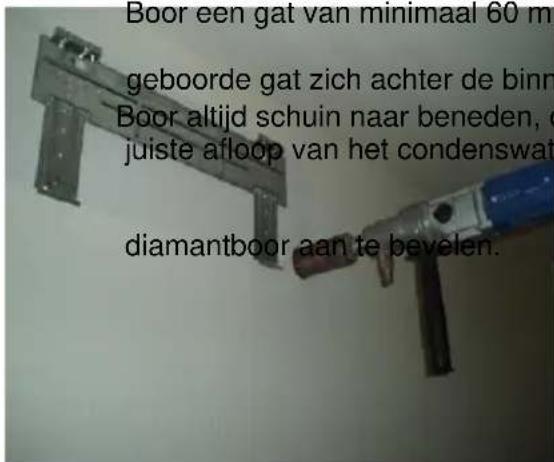

Zoek een geschikte plaats voor de montage van de binnen unit. Houd daarbij altijd rekening met de afstand tot de te plaatsen buiten unit, de standaard bijgeleverde leidinglengte is 3 meter. Indien u langere koelleidingen nodig hebt, neem dan contact op met CHIGO Airconditioning. De binnen unit dient altijd op een rechte vlakke wand te worden gemonteerd. Monteer de metalen wand-montage plaat met 4 schroeven exact waterpas aan de wand op de gewenste plaats. Monteer de plaat op minimaal 8 cm. onder het plafond. Altijd exact waterpas monteren ! Zowel horizontaal als verticaal.

Hang de binnen unit aan de wandsteun, maar klik deze nog niet vast, teken de rechter buiten rand van de binnen unit af. Haal de binnen unit daarna weer van de wandsteun af. Boor een gat van minimaal 60 mm. in de hoek waar u de unit heeft afgetekend, zodat het geboorde gat zich achter de binnen unit bevindt. Boor altijd schuin naar beneden, dit i.v.m. de juiste afloop van het condenswater. Voor betonnen of stenen muren is een diamantboor aan te bevelen.6

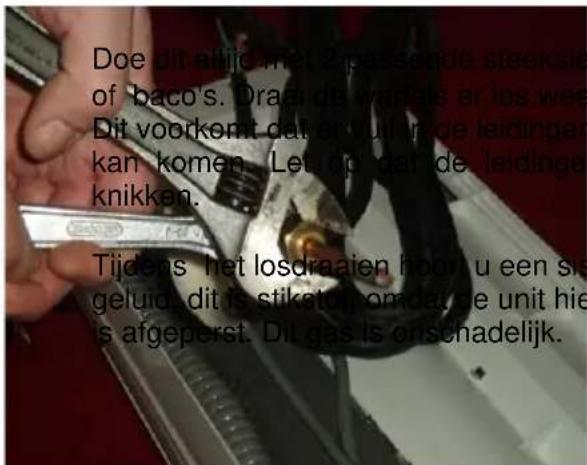

Demonteer de wartels van de binnen-unit. Doe dit altijd met 2 passende steeksleutels of baco's. Draai de wartels er los weer op. Dit voorkomt dat er vuil in de leidingen kan komen. Let op dat de leidingen niet knikken. Tijdens het losdraaien hoort u een sissend geluid, dit is stikstof, omdat de unit hiermee is afgeperst. Dit gas is onschadelijk.

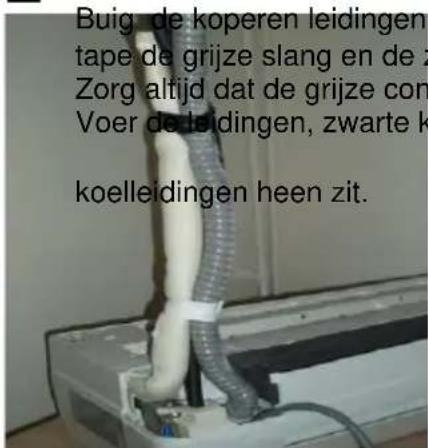

Buig de koperen leidingen voorzichtig naar achteren, tape de grijze slang en de zwarte kabel hier aan vast. Zorg altijd dat de grijze condenswaterslang onder zit. Voer de leidingen, zwarte kabel en grijze slang door het gat. Zorg dat het isolatiemateriaal goed om de koelleidingen heen zit.

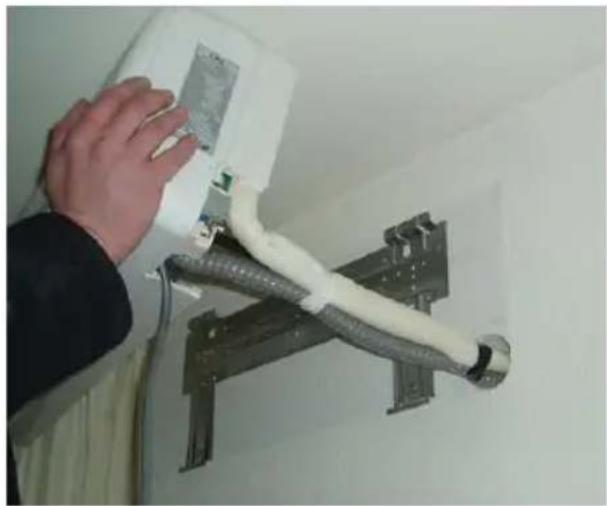

Voer de gebundelde leidingen voorzichtig door het gat en klik de unit vast aan de ophangbeugel.

Monteer een afdekdop en afwerkkoof (dit zijn accessoires en niet standaard bij dit systeem meegeleverd) op de buitenmuur. Deze accessoires kunt u bestellen bij uw verkooppunt of op www.chigoairco.nl Bevestig de flexibele witte waterafvoerslang op de grijze slang, zorg dat de condenswaterafvoerslang altijd goed afloopt.7

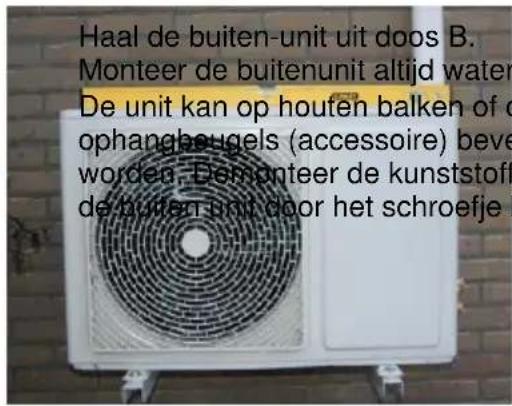

Haal de buiten-unit uit doos B. Monteer de buitenunit altijd waterpas. De unit kan op houten balken of op ophangbeugels (accessoire) bevestigd worden. Demonteer de kunststoffen beschermkap van de buiten unit door het schroefje los te draaien. Sluit de bedrading (de zwarte kabel die vanaf de binnen unit naar buiten is gevoerd) aan op de buiten unit. De binnen unit geeft de spanning via de stuurkabel door aan de buiten unit. Let daarbij goed op dat de nummers 1, 2, 3 en de aardedraad overeenkomen met het zwarte aansluitblok van de buiten unit. Zorg dat de kabel onder het borgklepje bevestigd wordt.

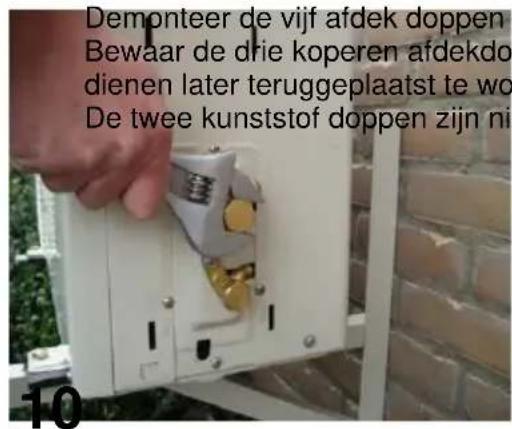

Haal de koelleidingen uit de verpakking en demonteer de plastic afdekdopjes en de wartels van de binnen- unit. Rol de leiding voorzichtig een stukje uit. Bevestig deze op de leidingen van de binnen-unit die uit de muur naar buiten steken. Zorg dat de wartel altijd exact recht op de andere aansluiting bevestigd wordt en draai deze eerst met de hand vast. Als dit niet soepel gaat zit de wartel niet exact recht.

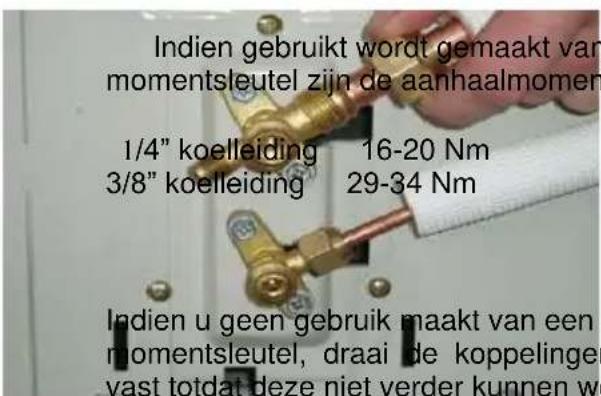

Draai de flarewartels met 2 passende steeksleutels of baco's goed vast. Buig de leidingen voorzichtig in de gewenste positie en let op dat deze niet knikken. Bij het knikken van de leiding dient u een nieuwe set koelleiding te bestellen. Tape het in het zicht zittende gedeelte van de leidingen in met de in doos B mee geleverde isolatiematerialen. Indien gebruikt wordt gemaakt van een momentsleutel zijn de aanhaalmomenten: 1/4” koelleiding 16-20 Nm 3/8” koelleiding 29-34 Nm 1/2” koelleiding 49-54 Nm

Indien u geen gebruik maakt van een momentsleutel, draai de koppelingen dan vast totdat deze niet verder kunnen worden aangedraaid.8 Demonteer de vijf afdek doppen van de unit. Bewaar de drie koperen afdekdoppen, deze dienen later teruggeplaatst te worden. De twee kunststof doppen zijn niet meer nodig.

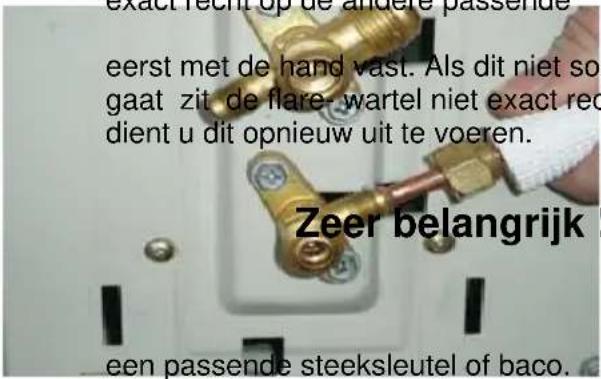

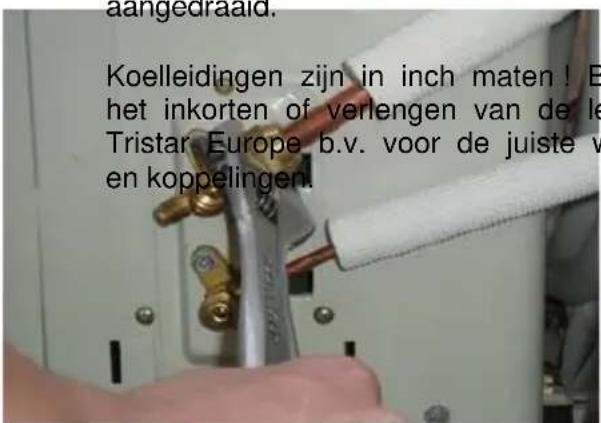

Rol de overtollige koelleiding achter de buiten-unit. Zorg dat de flarewartel altijd exact recht op de andere passende aansluiting bevestigd wordt en draai deze eerst met de hand vast. Als dit niet soepel gaat zit de flare- wartel niet exact recht en dient u dit opnieuw uit te voeren. Zeer belangrijk !!! Draai de flarewartels zeer goed vast met een passende steeksleutel of baco. Indien gebruikt wordt gemaakt van een momentsleutel zijn de aanhaalmomenten: 1/4” koelleiding 16-20 Nm 3/8” koelleiding 29-34 Nm 1/2” koelleiding 49-54 Nm

Indien u geen gebruik maakt van een momentsleutel, draai de koppelingen dan vast totdat deze niet verder kunnen worden aangedraaid. Koelleidingen zijn in inch maten ! Bel voor het inkorten of verlengen van de leidingen Tristar Europe b.v. voor de juiste wartels en koppelingen.9 Koudemiddelhandelingen vallen onder de F-gassen verordening! Schakel voor de ingebruikname van uw systeem een F-gassen gecertificeerd bedrijf in! Chigo Airconditioning kan de ingebruikstelling ook voor u verzorgen. Kijk in de gebruikershandleiding onder het hoofdstuk storingen en oplossingen indien het systeem niet juist functioneert of neem contact op met CHIGO Airconditioning.10 Gebruikershandleiding NL Het systeem is uitsluitend te bedienen door middel van de afstandsbediening. Indien de afstandsbediening onverhoopt niet werkt, kan het systeem aan en uitgeschakeld worden door op de aan en uit schakelaar te drukken welke zich bevindt achter de klep van de binnen unit. Open de klep aan de voorkant van de binnen unit door deze aan de rechter en linker kant vast te pakken en naar voren te trekken.

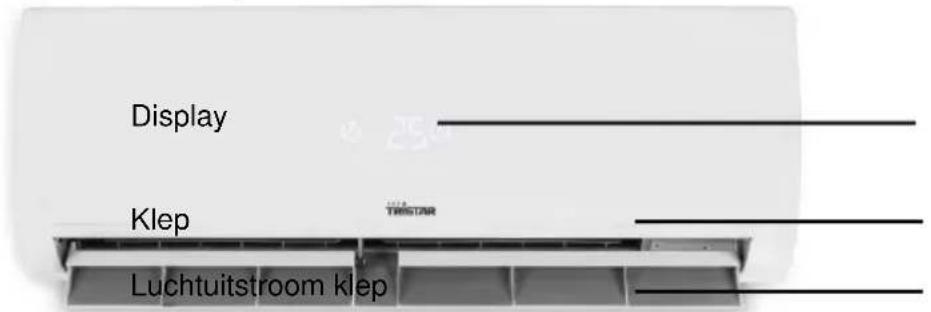

Klep Luchtuitstroom klep Richt de afstandsbediening binnen een straal van 2 meter op de binnen unit. Indien u een toets van de afstandsbediening indrukt, dient er een geluidssignaal van de binnen unit te klinken. Indien er geen geluidssignaal klinkt, heeft het apparaat het commando niet ontvangen. Op het display van de binnen unit is, de met de afstandsbediening ingestelde temperatuur, af te lezen. Na circa 20 seconden dooft het display weer. De luchtuitstroom klep is met de afstandsbediening op verschillende standen in te stellen. Stel deze klep altijd zo in dat u geen last heeft van de koude luchtstroom.

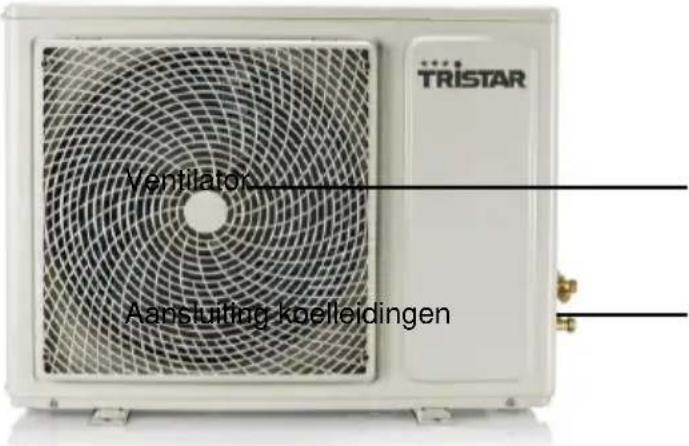

Aansluiting koelleidingen

Een airconditioning systeem zuigt de warme lucht in een te koelen ruimte aan, deze warme lucht wordt langs het koelblok van de binnen unit geleid en vervolgens via de luchtuitstroomklep als koude lucht weer dezelfde ruimte ingeblazen. Het koudemiddel wat door de compressor (die zich in de buiten unit bevindt) rond wordt gepompt zorgt ervoor dat het koelblok in de binnen unit koud is, de warmte die wordt opgenomen wordt via de ventilator in de buiten unit aan de buitenlucht afgegeven. Een airconditioning heeft alleen in een afgesloten ruimte een optimale werking, houd ramen en deuren tijdens het gebruik dus gesloten. Ventileer de ruimte wel regelmatig om voldoende verse lucht in de ruimte te houden.11 Indien het systeem is ingeschakeld zal de buiten unit aan en uit schakelen, terwijl de binnen unit ingeschakeld blijft. Op de aansluiting van de koelleidingen onstaat condens, de aansluiting wordt vochtig, dit is normaal. Tijdens het koelen stroomt er regelmatig condenswater uit de witte slang die naar buiten is gevoerd, dit is normaal, indien warme lucht wordt afgekoeld ontstaat er immers condens.

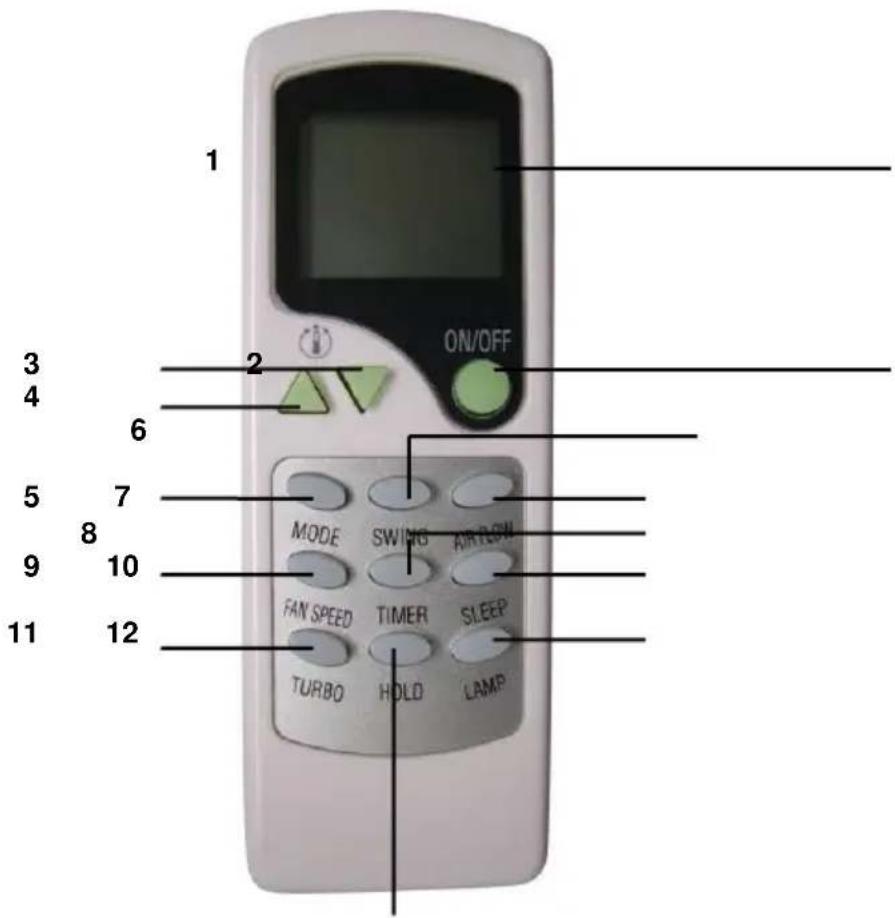

1 Display 8 Timer functie 2 Aan/uit schakelaar 9 Luchtstroom snelheid 3 Temperatuur instelling omlaag 10 Slaap functie 4 Temperatuur instelling omhoog 11 Turbo functie 5 Mode toets 12 Lamp 6 Swing functie 13 Slot 7 Airflow toets

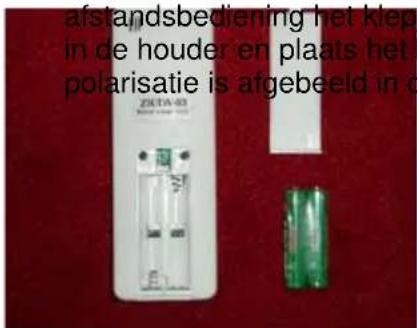

Demonteer aan de achterzijde van de afstandsbediening het klepje en plaats de batterijen in de houder en plaats het klepje terug. De juiste polarisatie is afgebeeld in de batterijen houder.12 Symbolen op het display (nr. 1) van de afstandsbediening

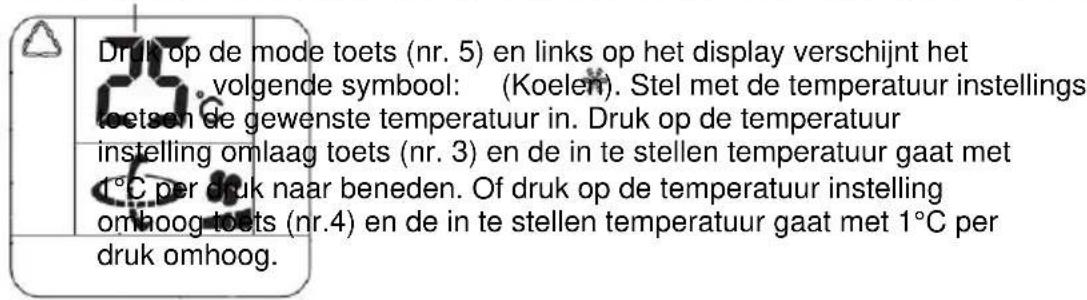

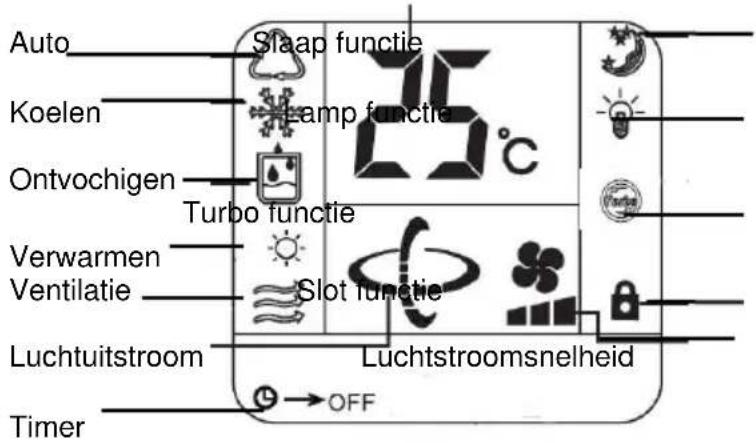

Auto Slaap functie Koelen Lamp functie Ontvochigen Turbo functie Verwarmen Ventilatie Slot functie Luchtuitstroom Luchtstroomsnelheid Timer Koelen Druk op de aan/uitschakelaar (nr. 2). Op het display (nr. 1) verschijnen de volgende symbolen: Druk op de mode toets (nr. 5) en links op het display verschijnt het volgende symbool: (Koelen). Stel met de temperatuur instellings toetsen de gewenste temperatuur in. Druk op de temperatuur instelling omlaag toets (nr. 3) en de in te stellen temperatuur gaat met 1°C per druk naar beneden. Of druk op de temperatuur instelling omhoog toets (nr.4) en de in te stellen temperatuur gaat met 1°C per druk omhoog.

Verwarming Schakel het systeem in en selecteer op de afstandsbediening de verwarmingsfunctie (het zon symbool) Selecteer met de Mode toets (nr. 5) op de afstandsbediening het zon symbool. Links op de afstandsbediening verschijnt het volgende symbool: “ ”. Stel de gewenste temperatuur in, bijv. 28 graden. Op het display verschijnt de ingestelde temperatuur en het AAN symbool gaat knipperen, de buiten unit begint te draaien, de binnen unit gaat nog niet draaien. Naar gelang van de buiten temperatuur kan het enkele minuten duren voordat de binnen unit ventilator begint te draaien. Het kan tot zeker 30 minuten duren voordat de warme lucht uit de binnen unit wordt geblazen. Let op ! de ingestelde temperatuur wordt gemeten in de omgeving van de binnen unit. Indien u de ruimte bijvoorbeeld tot 20 graden verwarmd wilt hebben, stel de temperatuur dan altijd minimaal 4 graden hoger in, dus 24 graden Celsius. Op de buiten unit aan de aansluitingen de achterkant en zijkant kan ijsvorming ontstaan, dit is normaal, het systeem gaat automatisch in de ontdooistand om vervolgens weer verder te gaan met de verwarmingsfunctie. Luchtstroomsnelheid en swing functie Druk op de luchtstroomsnelheid toets (nr. 9) om de gewenste snelheid te regelen. Op het display wordt de snelheid met het volgende symbool aangeduid: 1 zwart blokje betekent een lage luchtstroomsnelheid, 2 blokjes een medium lucht stroomsnelheid en 3 blokjes de hoogste luchtstroomsnelheid. Druk op de swing functie toets (nr. 6) om de luchtuitstroomklep op de gewenste stand in te stellen. Indien het symbool knippert staat de luchtuitstroomklep in de swing stand, de klep gaat constant heen en weer om zodoende de gekoelde lucht optimaal door de te koelen ruimte te13 verdelen. Indien de luchtuitstroomklep vast gezet dient te worden, drukt dan nogmaals op de swing functie toets (nr. 6), het symbool knippert niet en de klep blijft vast staan. Druk op de airflow toets (nr. 7) om de verticale kleppen van links naar rechts te laten gaan of om deze in een gewenste stand vast te zetten. Op het display wordt de swing en airflow functie met het volgende symbool aangeduid: Slaap en timer functie Druk op de slaap functie toets (nr. 10). De ingestelde temperatuur loopt in het eerste en tweede uur met respectievelijk 1°C per uur op. Daarna houdt het apparaat deze ingestelde temperatuur vast. Na 12 uur in de slaap stand slaat het apparaat automatisch uit. Bij het gebruik van de slaap functie schakelt het apparaat automatisch in de lage luchtstroom snelheid. Op het display wordt de slaap functie met het volgende symbool aangeduid: Druk op de timer functie toets (nr. 8) en stel het gewenste aantal uren in, van 1 tot maximaal 24 uren. Voorbeeld; Stel 2 uur in, terwijl het apparaat in bedrijf is, het apparaat gaat 2 uur later automatisch uit. Op het display wordt de timer functie met het volgende symbool aangeduid: 2 H

Stel 2 uur in tijdens de uit stand, het apparaat begint 2 uur later met de laatst ingestelde functie. Op het display wordt de timer functie met het volgende symbool aangeduid: 2H Turbo functie Druk op de turbo functie toets (nr. 11) voor een tijdelijk maximaal koel vermogen. De luchtstroomsnelheid gaat automatisch in de hoogste stand, na 15 minuten schakelt de turbo functie automatisch uit, om overbelasting van de compressor te voorkomen. Op het display wordt de turbo functie met het volgende symbool aangeduid: Lamp en Slot functie Het display van de binnen unit wordt, indien het systeem een signaal van de afstandsbediening ontvangt, verlicht. Na circa 20 seconden dimt de verlichting weer. Indien het display verlicht dient te worden, druk dan op de lamp toets (nr. 12). Op het display wordt de lamp functie met het volgende symbool aangeduid: Druk op de slot toets (nr. 13) om de afstandsbediening op “slot” te zetten. Indien deze functie is ingschakeld werken de toetsen van de afstandsbediening niet. Op het display wordt de slot functie met het volgende symbool aangeduid: Auto Druk op de mode toets (nr. 5) tot het symbool op het display verschijnt. Deze functie is bedoeld om het apparaat tot een bepaalde ingestelde temperatuur alleen als ventilator te gebruiken, als het apparaat boven deze ingestelde temperatuur komt slaat automatisch de airco functie (koelen) aan. Tot 25°C wordt de FAN functie (alleen ventileren) uitgevoerd, vanaf 25°C gaat het apparaat koelen. Als deze weer onder de 25°C komt dan wordt de FAN functie weer ingeschakeld. Let op ! De temperatuur is in deze functie niet in te stellen. Ontvochtigen Druk op de mode toets (nr. 5) tot het symbool op het display verschijnt. Deze functie is bedoeld om te lucht te ontvochtigen. Let op ! De temperatuur is in deze functie niet in te stellen. Fan Druk op de mode toets (nr. 5) tot het symbool op het display verschijnt. In deze functie is14 het apparaat slechts een ventilator, de lucht wordt echter wel gefilterd, bijvoorbeeld voor sigaretten rook. Op het display van de binnen unit wordt alleen de ingestelde temperatuur aangegeven en niet de temperatuur van de te koelen ruimte. Schoonmaken van het apparaat Verwijder altijd de stekker uit het stopcontact als het apparaat wordt gereinigd. De buiten unit reinigen met een vochtige doek. Gebruik nooit agressieve en schurende schoonmaakmiddelen, een schuurspons of staalwol; dit beschadigd het apparaat. Open de klep aan de voorkant van de binnen unit door deze aan de rechter en de linker kant vast te pakken en naar voren te trekken en verwijder de twee filters. Reinig deze regelmatig in een lauw warm sopje, laat de filters goed drogen voordat deze worden teruggeplaatst. Schakel het apparaat nooit aan zonder filters. De binnen unit afnemen met een vochtige doek. Gebruik nooit aggresieve en schurende schoonmaakmiddelen, een schuurspons of staalwol; dit beschadigd het apparaat.

Storingen en oplossingen Het systeem reageert niet op de afstandsbedienig. Hoe komt dit? Controleer de batterijen van de afstandsbediening. Check of de airco niet op de timer functie staat.Staat de afstandsbediening op de “Slot” functie? Heeft u de airco net uit- en direct weer aangezet? Dan is het beveiligingsmechanisme van de compressor in werking getreden. Er moeten minstens 3 minuten zitten tussen uit- en aanzetten. Controleer de zekering in de stoppenkast van het gebouw. De airco werkt wel maar koelt helemaal niet meer. Hoe komt dit? Staat de unit wel in de koel stand en niet op de auto-functie of ventilatie-functie? Is de (sleep) timer ingeschakeld? Is de ingestelde temperatuur te hoog ingesteld. Misschien is de daadwerkelijke ruimte temperatuur veel lager dan de ingestelde temperatuur op de bediening? De airco werkt niet efficiënt als de luchtfilters verstopt of vies zijn. Het kan zijn dat het koudemiddel uit de airco is weggelekt waardoor de koelcapaciteit afneemt. Indien u dit vermoed schakel de airco uit en neem contact op met Tristar Europe b.v. Mijn airco staat al geruime tijd aan, maar de kamertemperatuur daalt niet voldoende. Hoe komt dit? Is de capaciteit van de airco voldoende om de warmte weg te koelen? Zorg ervoor dat ramen en deuren gesloten zijn van het vertrek. Vermijd instraling van zonlicht in de te koelen ruimte. Zorg ervoor dat het aantal warmtebronnen zoveel mogelijk uitgeschakeld is (verlichting, elektrische apparatuur, PC's, kopieerapparaten, etc.) . Advies: Zet de airco eerder aan of laat deze 's nachts ook werken, zodat de temperatuur van muren, meubilair, etc. kan verlaagd worden. Is de ingestelde temperatuur te hoog ingesteld op de afstandsbediening? De airco werkt niet efficiënt als de luchtfilters verstopt of vies zijn. Controleer of de luchtsnelheid niet is ingesteld op de lage stand, kies dan de hoogste ventilatiestand waardoor de koelcapaciteit toeneemt. Controleer of de lucht inlaat en uitlaat op de binnen -en buitenunit niet zijn geblokkeerd door obstakels.15 Komt er wel voldoende koude lucht uit de unit. Indien dit niet het geval is kan het zijn dat het koudemiddel uit de airco is weggelekt waardoor de koelcapaciteit afneemt. Indien u dit vermoed schakel de airco uit en neem contact op met Tristar Europe b.v. Er ontstaat ijsvorming op de koelleidingen en / of in de binnen-unit. Hoe komt dit? In het systeem is te weinig koudemiddel aanwezig, vanuit de fabriek is het syteem exact op de juiste hoeveelheid afgevuld. Heeft u de leidingen verlengd tot een lengte langer dan 8 meter? Heeft u te lang ontlucht? Heeft het systeem gelekt bij een van de aansluitingen? Indien u dit vermoed schakel de airco uit en neem contact op met Tristar Europe b.v. De binnen unit lekt water. Hoe kan dit? Komt er water uit het binnendeel dan moet u de airco direct uitzetten. Loopt de condenswaterslang goed af of is deze niet geknikt of verstopt? Open de klep van de binnen unit en controleer of de stoffilters vuil zijn. Dit kan ijsvorming op de filters veroorzaken waardoor de lekkage kan ontstaan. Bovendien is dit schadelijk voor het binnendeel. Indien de filters goed schoon zijn en er is ijsvorming op het koelblok, schakel het systeem dan uit en neem contact op met Tristar Europe b.v. Het systeem heeft koudemiddel gelekt en dient te worden bijgevuld. Mijn airco maakt vreemde geluiden. Hoe komt dit? Wanneer het koelen begint is het mogelijk een fluitend of een gorgelend geluid te horen. Dit geluid ontstaat wanneer het koudemiddel door de airconditioner stroomt. Dit geluid is meestal zacht en kort te horen. Wanneer wordt gestart of gestopt, is een krakend geluid te horen. Dit geluid ontstaat bij de binnenunit doordat onderdelen door veranderingen van de temperatuur uitzetten of krimpen. Mag de buiten-unit ook hoger geplaatst worden dan de binnen-unit? Ja. Dit heeft geen enkele invloed op de werking van het systeem, zorg dat de condenswaterafvoer wel naar beneden afloopt. Indien het condenswater omhoog moet worden afgevoerd, kunt u er een condenswaterafvoerpomp tussen monteren. Kan ik de koelleidingen ook verlengen? Ja. U kunt de leidingen tot 8 meter probleemloos verlengen. U dient daarvoor een leidingset en twee koppelingen te bestellen. Deze accessoires kunt u bestellen bij uw verkooppunt of bij CHIGO Airconditioning.16 Fout codes op het display

Controleer of beide inbus kranen van de buiten unit zijn geopend. Haal de stekker uit het stopcontact en wacht enkele minuten, het systeem wordt gereset. Blijft de storingsmelding op het display dan is er te weinig koudemiddel in het systeem aanwezig, waarschijnlijk een lekkage bij de aansluitingen. Het systeem dient op lekdichtheid gecontroleerd te worden door een f-gassen gecertificeerd bedrijf, neem contact op met de helpdesk.

De temperatuur rondom de buiten unit is te laag (<12 graden Celsius) of te hoog (>45 graden Celsius). Schakel het systeem uit en probeer nogmaals als de temperatuur gewijzigd is.

Controleer of de stuurkabel op de buiten unit correct is aangesloten. Blijft de storingsmelding op het display dan is er een storing in de print plaat van de buiten unit opgetreden, neem contact op met de helpdesk.

Er is een storing in de print plaat van de binnen unit opgetreden, neem contact op met de helpdesk.

Er is een storing in de temperatuursensor of in de print plaat van de binnen unit opgetreden, neem contact op met de helpdesk.

Er is een storing in de motor van de ventilator opgetreden, neem contact op met de helpdesk.

Er is een storing in de aansluitingen van de compressor opgetreden, neem contact op met de helpdesk.

Er is een storing in de buiten temperatuur sensor opgetreden, neem contact op met de helpdesk.

Er is een storing in de sensoren van de buiten unit of in de printplaat van de buiten unit opgetreden, neem contact op met de helpdesk.

Er is een storing in de compressor opgetreden, neem contact op met de helpdesk.17 Heeft u hulp nodig ? Een storing aan het systeem? Meld de storing aan bij: info@chigoairco.nl Beantwoord de gevraagde gegevens in de bevestigingsmail en u wordt verder geholpen. Het systeem in gebruik laten stellen? Meld een ingebruikstelling aan bij: ingebruikstellen@chigoairco.nl Beantwoord de gevraagde gegevens in de bevestigingsmail en wij nemen contact op om een afspraak in te plannen. Het systeem volledig laten installeren? Meld uw aanvraag aan bij: installatie@chigoairco.nl Beantwoord de gevraagde gegevens in de bevestigingsmail en wij nemen contact op om een passende aanbieding te kunnen maken. Voor algemene vragen, onderdelen en installatiematerialen is de helpdesk op werkdagen van

10.00 uur tot 17.00 uur telefonisch bereikbaar.

+31 13 5940 351 @ service@tristar.eu of kijk op: service.tristar.eu Stuur uw garantiekaart binnen twee weken volledig ingevuld retour, anders vervalt de garantie. Monteer het systeem exact volgens de bijgesloten montage handleiding en laat koel technische handelingen uitvoeren door een F-gassen gecertificeerd bedrijf, bijvoorbeeld CHIGO Airconditioning. Systemen die niet door een F-gassen gecertificeerd bedrijf in gebruik zijn gesteld worden uitgesloten van garantie. De bijgesloten conformiteitsverklaring dient ten allen tijden bij het systeem bewaard te blijven.18 Systeem laten installeren: De standaard montage van het airco systeem en de F-gassen gecertificeerde inbedrijfstelling kunt u laten verzorgen door CHIGO Airconditioning.

• De airco wordt vakkundig bij u thuis geïnstalleerd.

• De basisinstallatie omvat standaard 3 meter bekabeling en koelleiding.

• De binnenunit wordt gemonteerd tegen de muur.

• Boren gat (63mm) achter binnenunit naar buiten, t.b.v. doorvoer bekabeling en koelleiding.

• Plaatsen buitenunit op maximale afstand van 3 meter van buitenunit.

• Aansluiten bekabeling en koelleiding.

• Vacumeren van het systeem inclusief het hanteren van de wettelijke standtijd.

• Lektest van het systeem.

• Controleren van het systeem op de juiste werking.

• Invullen en afgeven van het F-gassen installatiecertificaat en het garantieformulier (2 jaar).

• Betaling contant aan de monteur. Voorwaarden voor een standaard montage:

• Op maximaal 1 meter van de binnenunit dient een geaard stopcontact aanwezig te zijn.

• Rekening moet worden gehouden dat de elektragroep zwaar genoeg is (16 A) en er geen andere zware belasting op deze groep rust.

• Boren gat door steen of hout, boringen door beton is meerprijs.

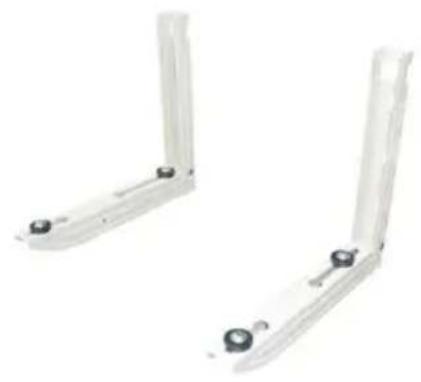

• Ophangbeugels voor de buitenunit en afwerkkoven voor de koelleidingen vallen niet onder de standaardmontage evenals het verlengen van de bekabeling en koelleidingen.

• Het gebruik van steigermaterialen of hoogwerker zijn niet in de prijs opgenomen. Voor een montage die niet aan de bovenstaande voorwaarden voldoet, kunt u uiteraard geheel vrijblijvend een offerte aanvragen bij de helpdesk.

De F-gassen gecertificeerde inbedrijfstelling kunt u laten verzorgen door CHIGO Airconditioning.

• Controle correcte aansluitingen van de koelleidingen.

• Vacumeren van het systeem inclusief het hanteren van de wettelijke standtijd.

• Lektest van het systeem.

• Controleren van het systeem op de juiste werking.

• Invullen en afgeven van het F-gassen installatiecertificaat en het garantieformulier (2 jaar).

Montages en inbedrijfstellingen door CHIGO Airconditioning worden alleen in Nederland en België uitgevoerd.19 Accessoires Wandsteunen voor het monteren van de buitenunit aan een wand. Inclusief bevestigingsmaterialen en anti vibratierubbers.

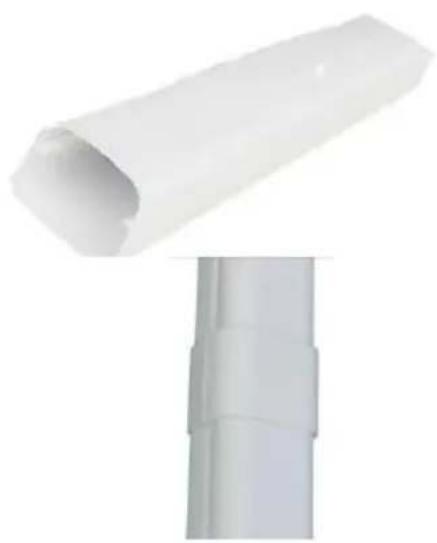

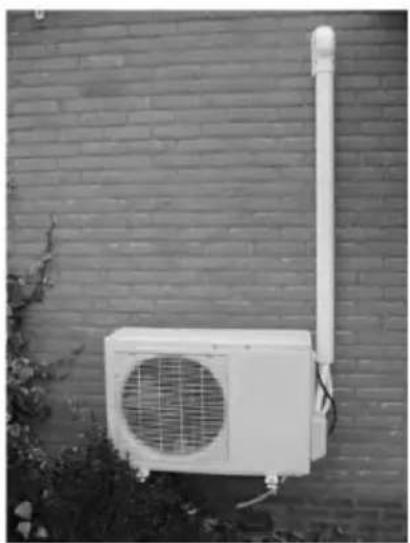

Afdekkoof wit 1 meter voor het professioneel afwerken van de koelleidingen en kabels.

Verbinder voor koof wit.

Bocht 90 graden wit20 Koelleidingset 3 meter, voor het verlengen van de standaard meegeleverde koelleidingen (verlengen kan tot maximaal 8 meter zonder bijvullen van koudemiddel). Gebruik voor het verbinden van de leidingset de speciale koppelstukken. Tevens kan de koelleidingset worden ingekort naar een lengte op maat. U dient dan nieuwe aansluitingen op de koelleiding te monteren.

Koppelstukken koelleidingen

Afdekhoes voor de buiten unit. Voor bescherming tegen sneeuw,regen en andere weersinvloeden.

Buitenunits Inhoud in grammen

Hierbij verklaart Tristar Europe BV, dat bovenstaande voorgevulde Chigo airconditioners drukbeproefd zijn en de vacuumstandtest op de fabriek hebben doorstaan. Alle beveiligingen zoals pressostaten,stroombeveiligingen, etc zijn in de fabriek uitvoerig op hun werking getest. Chigo airconditioners voldoen aan de EMC richtlijn 2014/30/EU en de laagspanningsrichtlijn 2014/35/EU. Voor bediening van de airconditioner verwijzen wij u naar de handleiding, die bij de apparatuur verpakt is. Uitgebreide technische informatie is bij de importeur Tristar Europe BV op te vragen.

Het in bedrijfstellen van dit airconditioning systeem valt onder de zogenaamde F-gassen verordening, hetgeen betekent dat de inbedrijfstelling dient te worden uitgevoerd door een F-gassen gecertificeerd bedrijf.

Deze verklaring dient te allen tijde bij de installatie bewaard te worden. De eindgebruiker is hiervoor verantwoordelijk.

www.tristar.eu22 Belangrijke veiligheidsvoorschriften

• Lees alle instructies voor gebruik.

• Raak geen hete oppervlakken aan. Gebruik handvatten of knoppen.

• Om u te beschermen tegen een elektrische schok; snoer, stekker of het apparaat niet onderdompelen in water of een andere vloeistof.

• Haal de stekker uit het stopcontact indien het apparaat niet in gebruik is of voor reiniging.

• Laat het apparaat afkoelen alvorens onderdelen te verwijderen of te monteren.

• Het apparaat niet gebruiken met een beschadigd snoer of stekker of indien het toestel beschadigd is op enigerlei wijze.

• Het gebruik van accessoires die niet zijn aanbevolen door de fabrikant van het apparaat kan schade veroorzaken en beëindigt iedere garantie die u heeft.

• Gebruik het apparaat niet buitenshuis of op of in de buurt van directe warmtebronnen.

• Laat geen snoer over de rand van de tafel hangen tegen hete oppervlakken of in contact komen met het apparaat. Plaats het product niet onder of dicht bij de gordijnen, raambekleding enz.

• Dit apparaat is alleen voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

• Het apparaat moet worden geplaatst op een stabiele, vlakke ondergrond.

• Dit apparaat mag alleen worden gebruikt onder toezicht van volwassenen.

• Om kinderen te beschermen tegen de gevaren van elektrische apparatuur mag u ze nooit zonder toezicht bij het apparaat laten. Selecteer daarom een plek voor uw apparaat op dusdanige wijze dat kinderen er niet bij kunnen. Zorg er voor dat de kabel niet naar beneden hangt.

• Dit apparaat is niet bestemd voor gebruik met een externe timer of een afzonderlijk afstandsbedieningsysteem.

• Let op: om gevaar te voorkomen door het onbedoeld terugstellen van de thermische beveiliging mag dit apparaat niet gevoed worden via een extern schakelapparaat, zoals een timer, of aangesloten zijn op een circuit dat regelmatig uit en aangezet wordt door het voorwerp.

• Een beschadigd snoer of stekker moet vervangen worden door een geautoriseerde technicus om gevaar te vermijden. Repareer het apparaat niet zelf.

• Het gebruik van een verlengsnoer of iets dergelijks is niet toegestaan.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte fysieke, zintuigelijke of mentale vermogens, of gebrek aan ervaring en kennis, als ze onder toezicht staan, of instructies hebben ontvangen over het op een veilige wijze gebruiken van het apparaat, en op de hoogte zijn van de mogelijke gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud dienen niet te worden uitgevoerd door kinderen, tenzij zij ouder dan 8 zijn, en onder toezicht staan.

• Houd het apparaat en het snoer buiten bereik van kinderen jonger dan 8 jaar.

1. De garantietermijn op het airconditioningsysteem bedraagt 24 maanden, ingaand vanaf

datum aanschaf. Garantie wordt alleen gegeven als de garantiekaart, die in deze handleiding bijgesloten zit, volledig ingevuld, binnen twee weken na datum aankoop inclusief het aankoopbewijs (of een kopie) wordt geretourneerd aan CHIGO Airconditioning.

2. Garantie wordt gegeven op het complete systeem.

3. Tristar Europe verstrekt de garantie op uw systeem en laat de garantie aanvragen uitvoeren

door CHIGO airconditioning.

4. De bijgesloten conformiteitverklaring dient ten allen tijden bij het systeem bewaard te blijven.

5. Onderstaande punten zijn uitgesloten van garantie:

• Het systeem is niet volgens de bijgesloten installatiehandleiding gemonteerd.

• Geknikte, beschadigde of op andere wijze veroorzaakte schade aan de koperen leidingen.

• Elektrisch doorbranden van het systeem, compressor, relais, zekeringen, printplaat etc. door het verkeerd aansluiten van de bedrading en/of spanningstoevoer.

• Schade wel dan wel niet veroorzaakt door het systeem aan uw eigendommen.

• Gevolgschades van welke aard dan ook.

• Transportschade vanaf het verkooppunt.

• Schade veroorzaakt door het gebruik van verkeerd gereedschap.

• Het ontsnappen van koudemiddel uit het systeem, tijdens, voor of na de installatie.

• Schade veroorzaakt door de lekkage van koudemiddel.

• Schade veroorzaakt door de lekkage van condenswater.

• Claims van overheden en/of andere gezaghebbende instanties inzake installatie en onderhoud van het systeem, tevens inzake de plaatsbepaling van units.

• Systemen waar geen conformiteitverklaring bij aanwezig zijn.

• Eventuele oxidatie aan onderdelen van de buiten unit veroorzaakt door beschadigingen en/of weersinvloeden.

• Een geïnstalleerd systeem zonder geldig F-gassen installatiecertificaat.24 Aanwijzingen ter berscherming van het milieu Dit product mag aan het einde van zijn levensduur niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruikte grondstoffen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheid naar het bedoelde inzamelpunt. Verpakking Het verpakkingsmateriaal is 100% recyclebaar, lever het verpakkingsmateriaal gescheiden in. Product Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG Inzake Afgedankte elektrische en elektronische apparaten(AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen. EG-conformiteitsverklaring Dit apparaat is ontworpen om in contact te komen met levensmiddelen en is ontworpen in overeenstemming met de EG-richtlijn 89/109/EEC Dit apparaat is ontworpen, vervaardigd en in de handel gebracht in overeenstemming met: de veiligheidsdoeleinden van de “laagspanningsrichtlijn”nr. 2006/95/EC, de beschermingsvoorschriften van de EMC-richtlijn 2004/108/EC “Electromagnetische compatibiliteit” en de vereiste van richtlijn 93/68/EG.25 Garantieformulier split-unit airconditioner LET OP ! Vergeet niet uw aankoopbewijs toe te voegen. Type airco AC-54 Naam Adres PC+ woonplaats Telefoon overdag Telefoon ’s avonds Mobiel e-mail Stuur dit formulier volledig ingevuld in een gesloten enveloppe retour naar: CHIGO Airconditioning Postbus 115 9300 AC Roden NL CHIGO Airconditioning biedt u de mogelijkheid een service contract af te sluiten. Voor slechts 125,- euro incl. BTW per jaar, wordt uw systeem eenmaal per jaar gecontroleerd, gereinigd en worden eventueel gevonden defecten gratis verholpen. Lees op de volgende pagina wat het service contract exact inhoudt. o Ja, ik maak ook gebruik van het service contract. o Nee, ik wens geen gebruik te maken van het service contract. Datum: Handtekening:26 Wat houdt het service contract in? Airconditioning systemen zijn hoogwaardige apparatuur, die goed onderhoud verdienen. De levensduur wordt hierdoor aanmerkelijk verlengd. Tevens is een gezond woon en werkklimaat een vereiste. Daarom is belangrijk dat uw systeem jaarlijks op de zuivere werking wordt gecontroleerd en dat uw systeem grondig gereinigd wordt. De lucht uit uw systeem blijft dan schoon en u bent er altijd zeker van dat uw systeem optimaal draait. Tevens geniet u een zeer aantrekkelijke korting als er onverhoopt toch iets defect gaat. CHIGO Airconditioning zal een keer per jaar, bij voorkeur in het eerste kwartaal, een onderhoudsbeurt geven tegen een betaling van 125,- euro incl. BTW per jaar. De volgende werkzaamheden zullen wij, door middel van een door de monteur in te vullen en af te geven inspectielijst uitvoeren: Het reinigen van: Condensor Filtersysteem Het controleren van: Olie Koudemiddel (testen op lekdichtheid) Temperaturen Drukken Ontdooisysteem Lekkages Beveiligingen Invullen van: Inspectielijst Bovendien: Tijdens de beurt zijn kleine reparaties gratis, exclusief materialen met een maximum arbeidstijd van 15 minuten. Werkzaamheden die hier onder vallen zijn kleine reparaties die zichtbaar en snel te verhelpen zijn. Bij grotere reparaties zal de monteur eerst een prijsindicatie verstrekken. U geniet een korting van 20% op onderdelen en arbeidsloon bij reparaties met een voorafgaande prijsindicatie die niet binnen de garantievoorwaarden vallen of buiten de garantietermijn vallen. Indien u JA heeft aangekruist op het garantieformulier, ontvangt u het servicecontract en de factuur binnen enkele weken thuis gestuurd.27 Manuel de montage FR L’installation de ce système est facile à effectuer soi-même. Cependant, la mise en service de ce système de climatisation est couverte par la dénommée Réglementation F-Gaz, ce qui signifie que la mise en service doit être effectuée par une société agréée F-Gaz (Gaz fluorés). La garantie expira, quand vous ne parvenez pas par une société certifiée. Les options : La mise en service agréée F-Gaz peut être effectuée CHIGO Airconditioning (Chigo Climatisation).
