BEDIENUNGSANLEITUNG AC5422 TRISTAR

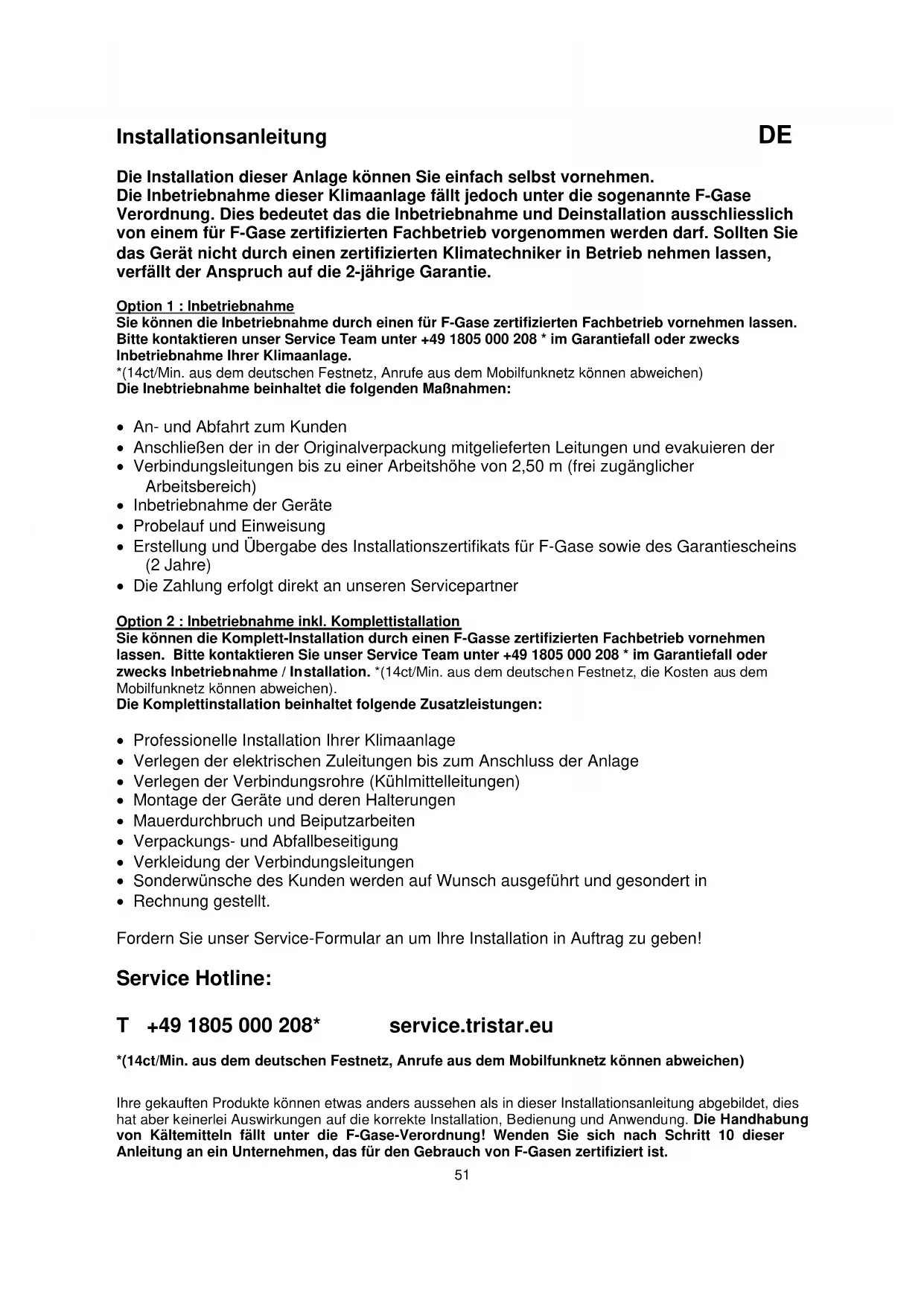

Si vous avez coché OUI sur le formulaire de garantie, vous recevrez le contrat d'entretien et la facture dans quelques semaines.51 Installationsanleitung DE Die Installation dieser Anlage können Sie einfach selbst vornehmen. Die Inbetriebnahme dieser Klimaanlage fällt jedoch unter die sogenannte F-Gase Verordnung. Dies bedeutet das die Inbetriebnahme und Deinstallation ausschliesslich von einem für F-Gase zertifizierten Fachbetrieb vorgenommen werden darf. Sollten Sie das Gerät nicht durch einen zertifizierten Klimatechniker in Betrieb nehmen lassen, verfällt der Anspruch auf die 2-jährige Garantie. Option 1 : Inbetriebnahme Sie können die Inbetriebnahme durch einen für F-Gase zertifizierten Fachbetrieb vornehmen lassen. Bitte kontaktieren unser Service Team unter +49 1805 000 208 * im Garantiefall oder zwecks Inbetriebnahme Ihrer Klimaanlage. *(14ct/Min. aus dem deutschen Festnetz, Anrufe aus dem Mobilfunknetz können abweichen) Die Inebtriebnahme beinhaltet die folgenden Maßnahmen:

• An- und Abfahrt zum Kunden

• Anschließen der in der Originalverpackung mitgelieferten Leitungen und evakuieren der

• Verbindungsleitungen bis zu einer Arbeitshöhe von 2,50 m (frei zugänglicher Arbeitsbereich)

• Inbetriebnahme der Geräte

• Probelauf und Einweisung

• Erstellung und Übergabe des Installationszertifikats für F-Gase sowie des Garantiescheins (2 Jahre)

• Die Zahlung erfolgt direkt an unseren Servicepartner Option 2 : Inbetriebnahme inkl. Komplettistallation Sie können die Komplett-Installation durch einen F-Gasse zertifizierten Fachbetrieb vornehmen lassen. Bitte kontaktieren Sie unser Service Team unter +49 1805 000 208 * im Garantiefall oder zwecks Inbetriebnahme / Installation. *(14ct/Min. aus dem deutschen Festnetz, die Kosten aus dem Mobilfunknetz können abweichen). Die Komplettinstallation beinhaltet folgende Zusatzleistungen:

• Professionelle Installation Ihrer Klimaanlage

• Verlegen der elektrischen Zuleitungen bis zum Anschluss der Anlage

• Verlegen der Verbindungsrohre (Kühlmittelleitungen)

• Montage der Geräte und deren Halterungen

• Mauerdurchbruch und Beiputzarbeiten

• Verpackungs- und Abfallbeseitigung

• Verkleidung der Verbindungsleitungen

• Sonderwünsche des Kunden werden auf Wunsch ausgeführt und gesondert in

• Rechnung gestellt. Fordern Sie unser Service-Formular an um Ihre Installation in Auftrag zu geben! Service Hotline: T +49 1805 000 208* service.tristar.eu *(14ct/Min. aus dem deutschen Festnetz, Anrufe aus dem Mobilfunknetz können abweichen) Ihre gekauften Produkte können etwas anders aussehen als in dieser Installationsanleitung abgebildet, dies hat aber keinerlei Auswirkungen auf die korrekte Installation, Bedienung und Anwendung. Die Handhabung von Kältemitteln fällt unter die F-Gase-Verordnung! Wenden Sie sich nach Schritt 10 dieser Anleitung an ein Unternehmen, das für den Gebrauch von F-Gasen zertifiziert ist.52

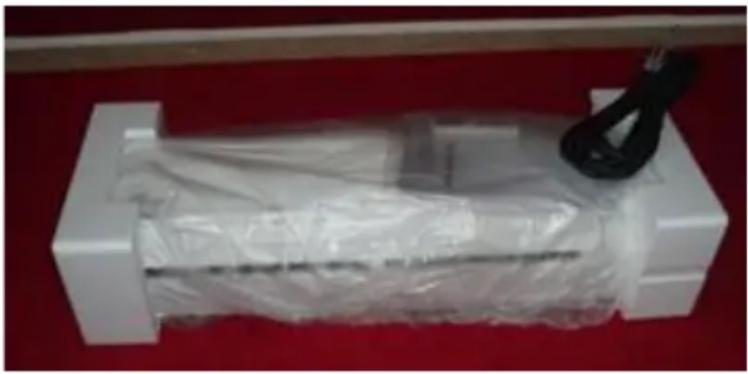

Innengerät aus dem Karton A herausnehmen, auspacken und auf Vollständigkeit kontrollieren:

• Montageanleitung und Gebrauchsanweisung.

Vergessen Sie nicht, das Garantieformular auszufüllen und dieses innerhalb von zwei Wochen an uns zurückzuschicken. Das Garantieformular befindet sich am Ende dieser Montageanleitung.

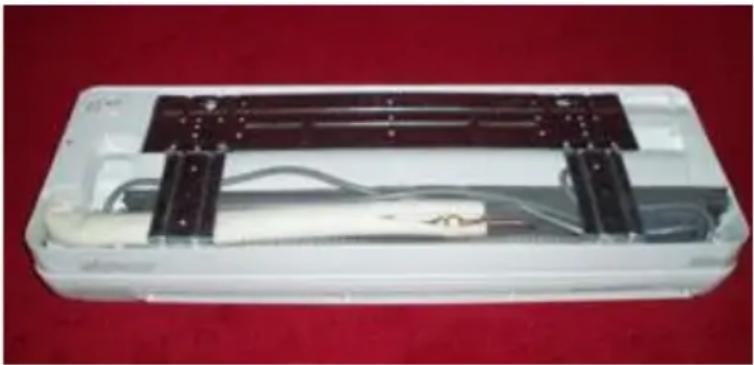

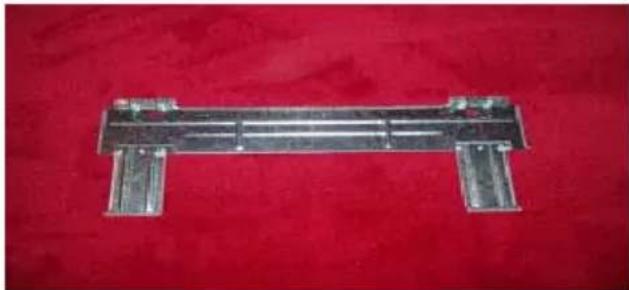

Verpackungsklebeband entfernen. Metallplatte für die Wandmontage vom Innengerät abschrauben.

Stecken Sie niemals den Stecker in die Steckdose, solange die Klimaanlage noch nicht vollständig installiert ist.53

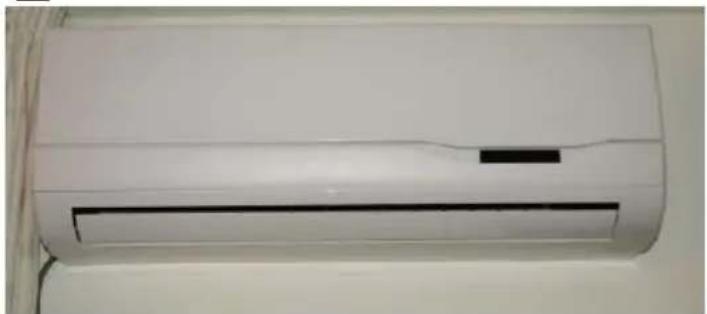

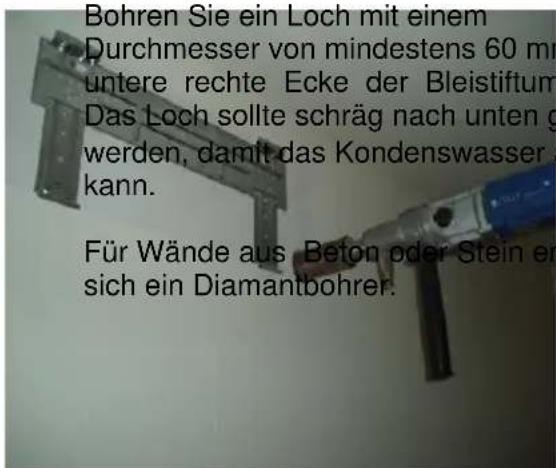

Suchen Sie einen geeigneten Ort für die Montage des Innengeräts. Dieses muss immer an einer ebenen Wand angebracht werden. Metallplatte zur Wandmontage mit 4 Schrauben waagerecht am gewünschten Ort montieren. Wandplatte und Decke Zwischen ist ein Mindestabstand von 8 cm beachten. Überprüfen Sie die korrekte Montage (vertikal und horizontal) der Wandplatte mit der Wasserwaage!

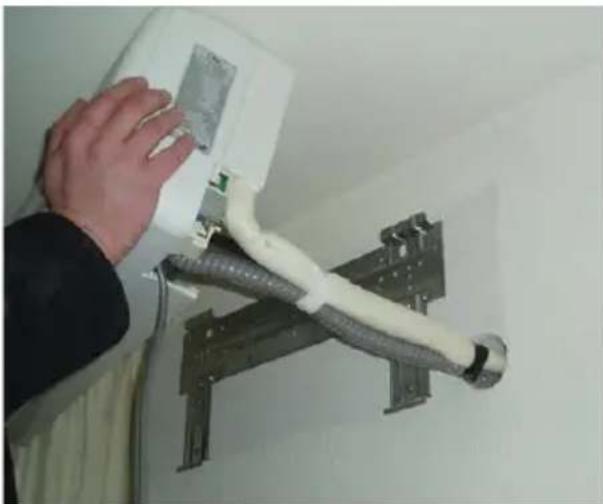

Innengerät zunächst locker an den Befestigungshaken hängen, ohne es einrasten zu lassen. Mit einem Bleistift den äußeren Rand des Innengeräts nachziehen. Innengerät danach wieder von der Wandplatte abnehmen. Bohren Sie ein Loch mit einem Durchmesser von mindestens 60 mm in die untere rechte Ecke der Bleistiftumrandung. Das Loch sollte schräg nach unten gebohrt werden, damit das Kondenswasser ablaufen kann. Für Wände aus Beton oder Stein empfiehlt sich ein Diamantbohrer.54

Überwurfmuttern des Innengeräts abschrauben. Verwenden Sie dazu immer 2 passende Maul- oder englische Schraubenschlüssel. Überwurfmutter wieder locker anbringen, damit kein Schmutz in die Leitungen gelangt. Achten Sie darauf, dass die Leitungen nicht geknickt werden. Beim Aufdrehen ist ein zischendes Geräusch zu hören. Das ist der Stickstoff, mit dem das Innengerät befüllt wurde. Dieses Gas ist unschädlich. Um Überdruck In der Anlage zu vermeiden muss der Stick- Stoff restlos entfernt werden.

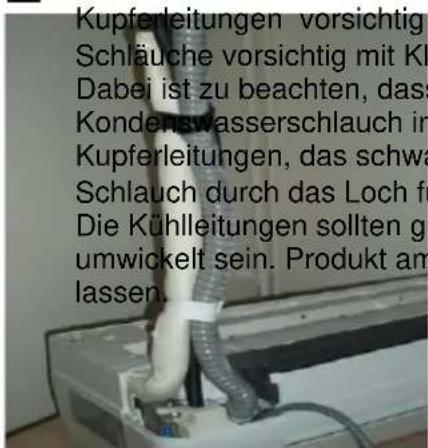

Kupferleitungen vorsichtig nach hinten biegen. Alle Schläuche vorsichtig mit Klebeband zusammenkleben. Dabei ist zu beachten, dass sich der graue Kondenswasserschlauch immer unten befindet. Kupferleitungen, das schwarze Kabel und den grauen Schlauch durch das Loch führen. Die Kühlleitungen sollten gut mit Isoliermaterial umwickelt sein. Produkt am Wandbügel einrasten lassen.

An der Außenwand eine Abdeckkappe oder ein Gehäuse (beides Zubehörteile) montieren oder die beigefügten Materialien verwenden. Den flexiblen weißen Wasserableitungsschlauch mit dem grauen Schlauch verbinden. Achten Sie darauf, dass dieser Schlauch nicht geknickt ist und gut herunterhängt!55

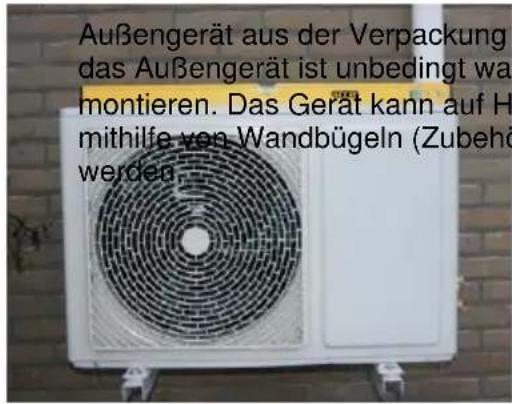

Außengerät aus der Verpackung nehmen. Auch das Außengerät ist unbedingt waagerecht zu montieren. Das Gerät kann auf Holzbalken oder mithilfe von Wandbügeln (Zubehörteile) befestigt werden.

Kühlleitungen aus der Verpackung herausnehmen und Kunststoffabdeckungen und Überwurfmuttern des Innengeräts entfernen. Die Kühlleitungen vorsichtig etwas abrollen und mit den Leitungen des Innengeräts, die aus der Mauer herausragen, verbinden. Die Überwurfmutter muss vollkommen gerade befestigt und manuell festgedreht werden. Wenn das nur schwer geht, sitzt die Überwurfmutter nicht ganz gerade.

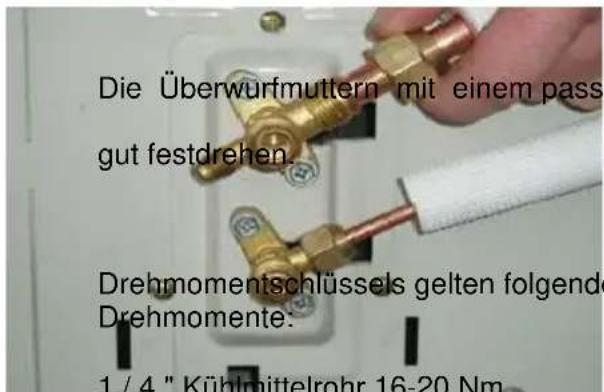

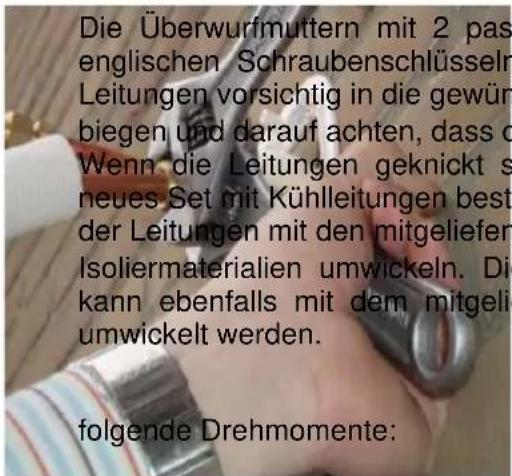

Die Überwurfmuttern mit 2 passenden Maul- oder englischen Schraubenschlüsseln gut festdrehen. Leitungen vorsichtig in die gewünschte Position biegen und darauf achten, dass diese nicht knicken. Wenn die Leitungen geknickt sind, müssen Sie ein neues Set mit Kühlleitungen bestellen. ichtbare Teile der Leitungen mit den mitgelieferten Isoliermaterialien umwickeln. Die restliche Leitung kann ebenfalls mit dem mitgelieferten Klebeband umwickelt werden. Bei Verwendung eines Drehmomentschlüssels gelten folgende Drehmomente: 1 / 4 " Kühlmittelrohr 16-20 Nm 3 / 8 " Kühlmittelrohr 29-34 Nm 1 / 2 " Kühlmittelrohr 49-54 Nm Wenn kein Drehmomentschlüssel verwendet wird, die Muttern bis zum Anschlag drehen.56

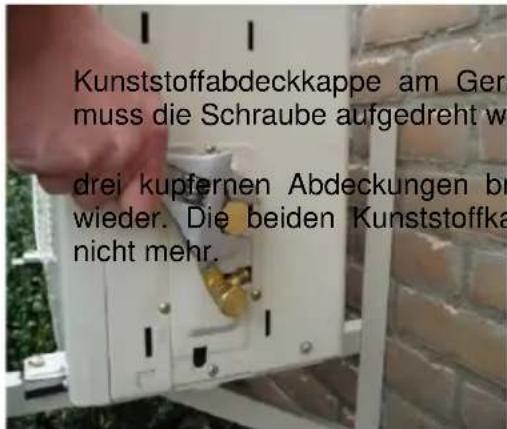

Kunststoffabdeckkappe am Gerät abnehmen. Dazu muss die Schraube aufgedreht werden. Die fünf Abdeckkappen des Geräts abnehmen. Die drei kupfernen Abdeckungen brauchen Sie später wieder. Die beiden Kunststoffkappen brauchen Sie nicht mehr.

Die überschüssige Kühlleitung wird hinter das Außengerät gerollt. Überwurfmutter genau waagerecht an den anderen passenden Anschluss befestigen und diesen manuell festdrehen. Wenn das zu schwer geht, sitzt die Überwurfmutter nicht richtig und Sie müssen diesen Schritt wiederholen. Wichtig! Die Überwurfmuttern mit einem passenden Maul- oder englischen Schraubenschlüssel gut festdrehen.

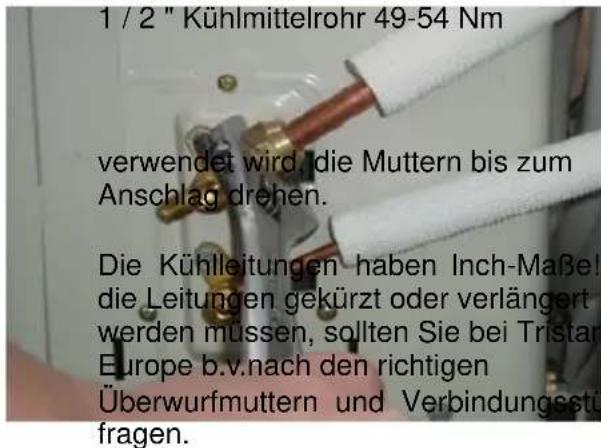

Bei Verwendung eines Drehmomentschlüssels gelten folgende Drehmomente: 1 / 4 " Kühlmittelrohr 16-20 Nm 3 / 8 " Kühlmittelrohr 29-34 Nm 1 / 2 " Kühlmittelrohr 49-54 Nm Wenn kein Drehmomentschlüssel verwendet wird, die Muttern bis zum Anschlag drehen. Die Kühlleitungen haben Inch-Maße! Wenn die Leitungen gekürzt oder verlängert werden müssen, sollten Sie bei Tristar Europe b.v.nach den richtigen Überwurfmuttern und Verbindungsstücken fragen.57 Die Drähte (schwarzes Kabel des Innengeräts) mit dem Außengerät verbinden. Darauf achten, dass die Nummern 1, 2, 3 und der Massedraht des schwarzen Kabels mit den Nummern an der Klemmleiste des Außengeräts übereinstimmen. Das Kabel muss unter der Kabelschelle befestigt werden.

Der Kältemittelbetrieb ist durch die F-Gas-Verordnung abgedeckt! Schalten Sie vor der Inbetriebnahme Ihres Systems ein F-Gase- zertifiziertes Unternehmen ein! Chigo Airconditioning übernimmt auch die Inbetriebnahme für Sie. Wenn das System nicht richtig funktioniert, im Abschnitt "Probleme und Lösungen" in dieser Anleitung nachschlagen.58 Bedienungsanleitung Das System kann nur mit der Fernbedienung gesteuert werden. Wenn die Fernbedienung unerwarteterweise ausfällt, kann das System durch Drücken der Ein / Aus-Taste, die sich hinter der Abdeckung des Innengeräts befindet, ein- und ausgeschaltet werden. An der rechten und linken Seite der Abdeckung ziehen, um die Abdeckung auf der Vorderseite des Innengeräts zu öffnen.

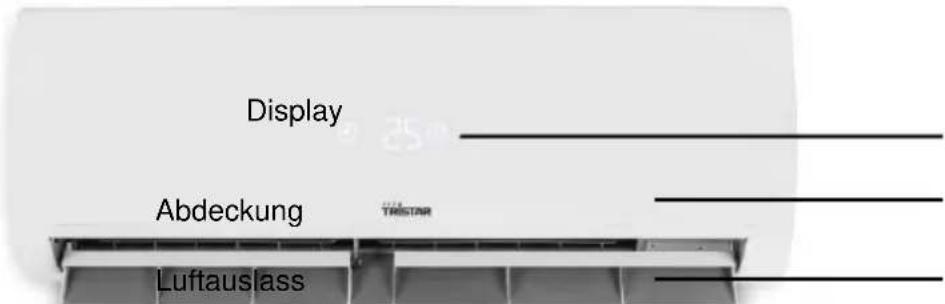

Abdeckung Luftauslass Richten Sie die Fernbedienung in einem Radius von 2 m auf das Innengerät. Wenn Sie eine Taste auf der Fernbedienung drücken, sollte am Innengerät ein Signalton ertönen. Wenn Sie keinen Signalton hören, hat das Gerät den Befehl nicht empfangen. Auf dem Display können Sie die eingestellte Temperatur ablesen. Nach ca. 20 Sek. schaltet das Display wieder ab. Der Luftauslass kann mit der Fernbedienung auf verschiedene Positionen gestellt werden. Stellen Sie den Luftauslass immer so ein, dass Sie nicht unter kalter Luft leiden.

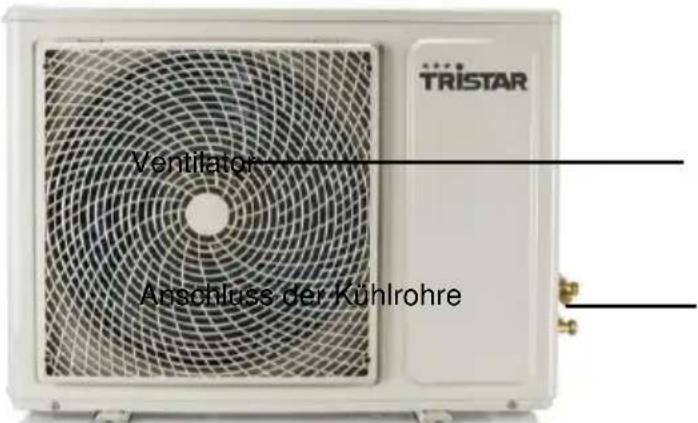

Anschluss der Kühlrohre

Klimatisierung leitet die warme Luft aus dem zu kühlenden Raum ab, diese warme Luft wird durch den Kühlblock des Innengeräts geleitet und dann durch den Luftauslass wieder in den selben Raum geblasen. Das Kühlmittel wird vom Kompressor (im Außengerät) durchgepumpt, dadurch bleibt der Kühlblock im Innengerät kalt, die absorbierte Wärme wird vom Ventilator im Außengerät nach draußen befördert. Klimatisierung funktioniert nur in einem geschlossenen Raum optimal, deshalb während des Betriebs Fenster und Türen geschlossen halten. Für ausreichende Frischluftzufuhr den Raum häufig lüften. Beim Einschalten des Systems schaltet das Außengerät ein und aus, während das Innengerät aktiviert bleibt. Am Anschluss der Kühlrohre ist Kondenswasser sichtbar und der Anschluss ist nass, das ist normal. Während des Kühlvorgangs fließt regelmäßig Wasser durch den weißen Schlauch, der59 nach draußen führt, das ist normal, weil beim Kühlen von warmer Luft Kondenswasser entsteht.

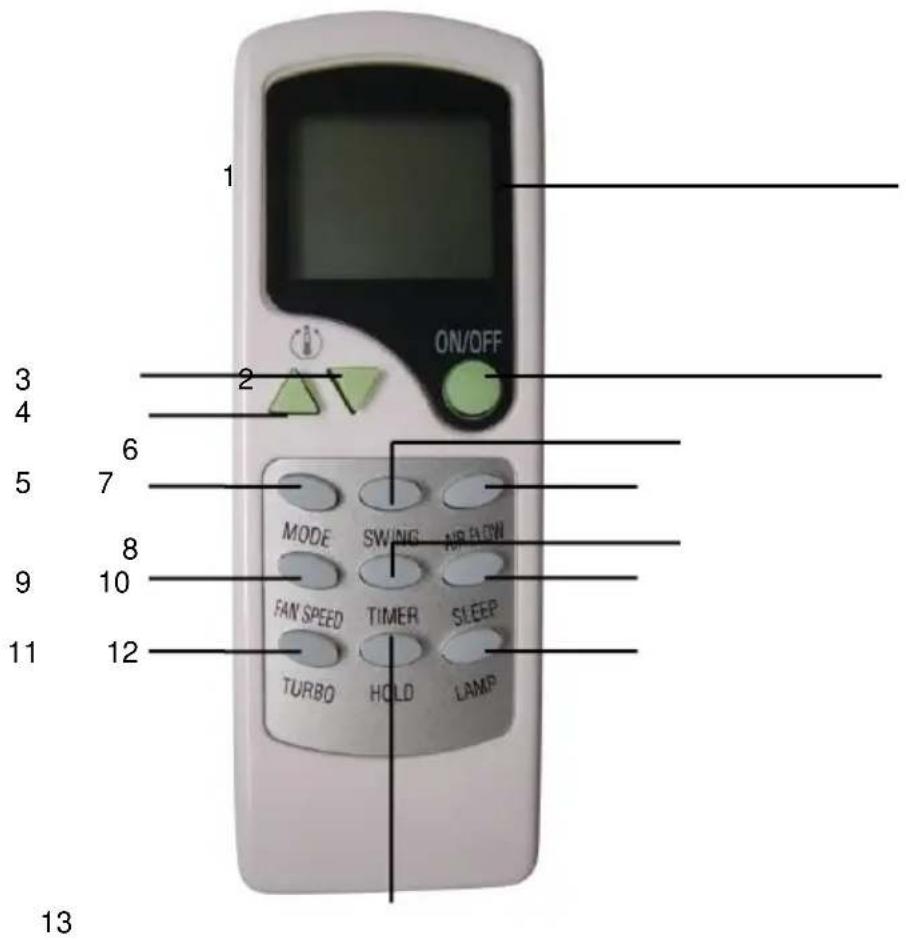

1 Display 8 Timer 2 Ein/Aus-Schalter 9 Ventilatordrehzahl 3 Temperatur absenken 10 Schlaf 4 Temperatur erhöhen 11 Turbo 5 Modus 12 Lampe 6 Schwenken 13 Halten 7 Luftstrom

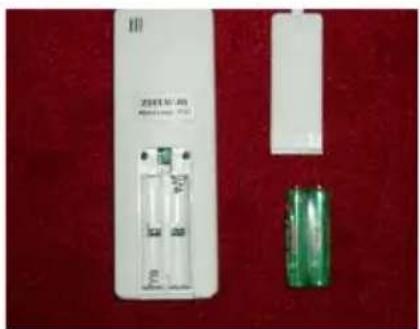

Den Deckel auf der Rückseite der Fernbedienung abnehmen, die Batterien in die Halterung legen und den Deckel wieder anbringen. Die richtige Polarität wird im Batteriefach angezeigt.60 Displaysymbole (Nr. 1) der Fernbedienung

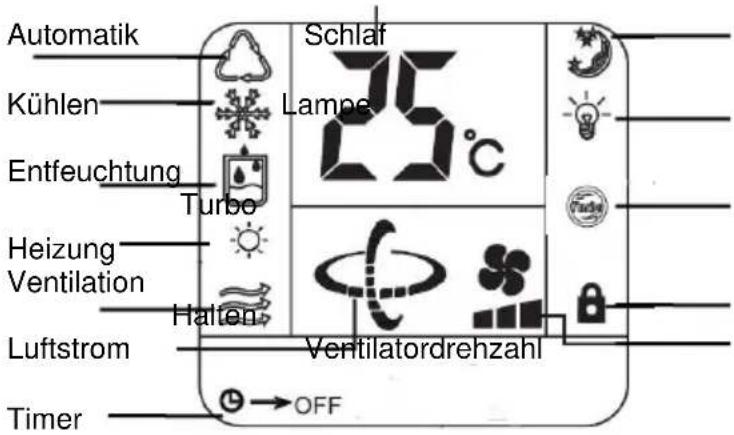

Automatik Schlaf Kühlen Lampe Entfeuchtung Turbo Heizung Ventilation Halten Luftstrom Ventilatordrehzahl Timer

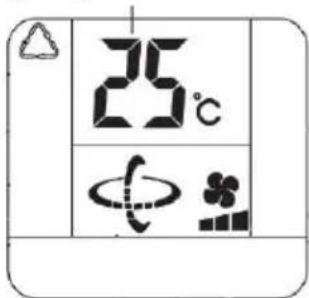

Kühlen Den Ein / Aus-Schalter (Nr.2) drücken. Auf dem Display (Nr. 1) werden die folgenden Symbole angezeigt: Die mode Taste (Nr. 5) drücken und auf der linken Seite des Displays erscheint das Symbol (Kühlen). Die Einstellungstasten für Temperatur auf die gewünschte Temperatur stellen. Die Einstellungstaste für niedrigere Temperatur (Nr. 3) drücken und die Temperatur wird um 1°C verringert. Oder die Einstellungstaste für höhere Temperatur (Nr. 4) drücken und die Temperatur wird um 1°C erhöht.

Heizung Schalten Sie das System ein und wählen Sie die Heizfunktion auf der Fernbedienung (das Sonnensymbol) Wählen Sie mit der Mode-Taste (Nr. 5) auf der Fernbedienung das Sonnensymbol. Das folgende Symbol erscheint auf der Fernbedienung auf der linken Seite: “ ”. Stellen Sie die gewünschte Temperatur ein, z. B. 28 Grad. Die eingestellte Temperatur erscheint auf dem Display und das ON-Symbol blinkt, das Außengerät beginnt zu laufen, das Innengerät läuft noch nicht. Abhängig von der Außentemperatur kann es einige Minuten dauern, bis der Ventilator des Innengeräts anläuft. Es kann bis zu 30 Minuten dauern, bis die heiße Luft aus dem Innengerät ausgeblasen wird. Pass auf! Die Solltemperatur wird in der Umgebung der Inneneinheit gemessen. Wenn Sie beispielsweise den Raum auf 20 Grad erhitzen möchten, stellen Sie die Temperatur immer mindestens 4 Grad höher ein, dh 24 Grad Celsius. An der Außeneinheit an den Anschlüssen können die Rückseite und die Seite Eis bilden, dies ist normal, das System geht automatisch in den Entfrostermodus und fährt dann mit der Heizfunktion fort. Ventilatordrehzahl und Luftstromfunktion Die fan speed (Nr. 9) Taste drücken, um die gewünschte Drehzahl einzustellen. Auf dem Display wird die Drehzahl durch folgendes Symbol dargestellt: 1 schwarzes Rechteck bedeutet eine geringe Luftmenge, 2 Blöcke mittlere Luftmenge und 3 Blöcke die höchste Luftmenge. Die swing Taste (Nr. 6) drücken, um den Luftauslass auf die gewünschte Position zu stellen. Wenn das Symbol blinkt, befindet sich der Luftauslass in der Schwenkposition, der Auslass ist ständig in Bewegung, um die gekühlte Luft im Raum optimal zu verteilen. Wenn der61 Luftauslass nach unten geht, die Schwenkfunktionstaste (Nr. 6) erneut drücken, das Symbol bleibt und das Ventil bleibt fixiert. Drücken Sie die Luftstromtaste (Nummer 7), um die vertikalen Klappen von links nach rechts zu bewegen oder um sie auf die gewünschte Position einzustellen. Auf diesem Display wird die Schwing- und Luftstromfunktion mit folgenden Symbolen angezeigt:

Schlaf- und Timerfunktion Die Schlafmodustaste (Nr. 10) drücken. Die Temperatur steigt während der ersten und zweiten Stunde, bzw. um 1°C pro Stunde an. Dann wird die eingestellte Temperatur gehalten. Im Schlafmodus schaltet das Gerät nach 12 Stunden automatisch ab. Wenn die Schlaffunktion aktiviert ist, schaltet das Gerät automatisch auf niedrige Ventilatordrehzahl. Auf dem Display wird die Schlaffunktion durch folgendes Symbol dargestellt: Die timer Taste (Nr. 8) drücken und die Stundenzahl einstellen, von 1 bis zu 24 Stunden. Beispiel: Wenn während des Betriebs 2 Stunden eingestellt werden, schaltet das Gerät automatisch 2 Stunden später ab. Auf dem Display wird die Timerfunktion durch folgendes Symbol dargestellt : 2 Std. Wenn im ausgeschalteten Zustand 2 Stunden eingestellt werden, startet das Gerät zwei Stunden später auf der zuletzt eingestellten Position. Auf dem Display wird die Timerfunktion durch folgendes Symbol dargestellt: 2 Std. Turbofunktion Für eine zeitweilige maximale Kühlleistung die Turbo Taste (Nr. 11) drücken. Die Ventilatordrehzahl wird automatisch auf höchste Position geschaltet, nach 15 Minuten schaltet der Turbomodus automatisch ab, um eine Überlastung des Kompressors zu vermeiden. Auf dem Display wird die Turbofunktion durch folgendes Symbol datgestellt: Lampe und Haltefunktion Das Display des Innengeräts ist beleuchtet, wenn das Symbol ein Signal von der Fernbedienung empfängt. Nach ca. 20 Sekunden wird das Licht wieder gedämmt. Für Displaybeleuchtung die lamp Taste (Nr. 12) drücken. Auf dem Display wird der Lampenmodus durch folgendes Symbol dargestellt: Die hold Taste (Nr. 13) drücken, um die "Sperr-" Position der Fernbedienung zu verwenden. Mit dieser Funktion sind die Tasten der Fernbedienung deaktiviert. Auf dem Display wird die letzte Position durch folgendes Symbol dargestellt:

Automatikfunktion Die mode Taste (Nr. 5) drücken, bis das Symbol auf dem Display angezeigt wird. In dieser Funktion wird auf eine eingestellte Temperatur nur für den Ventilatorbetrieb geschaltet; wenn das Gerät eine höhere Temperatur erreicht, schaltet es automatisch in den Klimatisierungsmodus (Kühlen). Bis 25°C ist der VENTILATOR Modus (nur Ventilator) in Betrieb, ab 25°C schaltet das Kühlgerät ein. Wenn die Temperatur unter 25°C fällt, wird der VENTILATOR Modus wieder aktiviert. Achtung! In dieser Funktion kann die Temperatur nicht eingestellt werden.62

Entfeuchtungsfunktion Die mode Taste (Nr. 5) drücken, bis das Symbol auf dem Display angezeigt wird. Diese Funktion dient zur Luftentfeuchtung. Achtung! In dieser Funktion kann die Temperatur nicht eingestellt werden. Ventilatorfunktion Die mode Taste (Nr. 5) drücken, bis das Symbol auf dem Display angezeigt wird. In dieser Funktion funktioniert das Gerät nur als Ventilator, die Luft, wie z.B. Tabakrauch, wird jedoch gefiltert. Das Display des Innengeräts zeigt nur die eingestellte Temperatur und nicht die Raumtemperatur an.

Reinigung des Geräts Vor der Reinigung des Geräts immer Netzstecker ziehen. Das Außengerät mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde Reinigungsmittel, Stahlwolle oder Topfreiniger verwenden, weil sie das Gerät beschädigen. Die Abdeckung an der Vorderseite der Innenheit nach vorne ziehen und öffnen und die beiden Filter entfernen. Die Filter regelmäßig mit warmem Seifenwasser reinigen und vor dem Wiedereinsetzen vollständig trocknen lassen. Das Gerät niemals ohne Filter einschalten. Das Innengerät mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde Reinigungsmittel, Stahlwolle oder Topfreiniger verwenden, weil sie das Gerät beschädigen. Probleme und Lösungen Das System reagiert nicht auf die Fernbedienung. Warum? Überprüfen Sie die Batterien der Fernbedienung. Ist die Sperrfunktion der Fernbedienung aktiviert? Überprüfen Sie die Sicherung im Sicherungskasten des Gebäudes. Ist der Timermodus des Systems aktiviert? Haben Sie das Klimagerät ein- und sofort wieder ausgeschaltet? Ist der Sicherheitsmechanismus des Kompressors aktiviert? Warten Sie mindestens 3 Minuten und versuchen Sie es erneut. Das System ist eingeschaltet, aber es wird kein kalter Luftstrom erzeugt. Warum? Ist der KÜHL Modus des Systems aktiviert? Oder der AUTOMATIK oder VENTILATOR Modus? Ist die Temperatur zu hoch eingestellt? Eventuell ist die tatsächliche Raumtemperatur niedriger als die eingestellte Temperatur des Systems. Die Klimatisierung funktioniert nicht richtig, wenn die Luftfilter verstopft oder verschmutzt sind. Möglicherweise ist Kühlmittel aus dem System ausgelaufen, so dass sich die Kühlleistung verringert. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker. Das System funktioniert eine Weile, aber die Temperatur wird nicht ausreichend abgesenkt. Warum? Reicht die Leistung des Geräts aus, um die Hitze abzukühlen? Ist der Raum zu groß? Fenster und Türen müssen geschlossen sein. In den gekühlten Raum sollten keine Sonnenstrahlen eindringen. Möglichst viele Wärmequellen müssen abgeschaltet sein (Beleuchtung, Elektrogeräte, Computer, Kopierer, etc.).63 Tipp: Schalten Sie das Gerät früher ein oder schalten Sie es in der Nacht nicht aus, so dass die Temperatur der Wände, Möbel, etc. abgesenkt werden kann. Ist die Temperatur auf der Fernbedienung zu hoch eingestellt? Die Klimatisierung funktioniert nicht richtig, wenn die Luftfilter verstopft oder verschmutzt sind. Überprüfen Sie, ob die Luftstromgeschwindigkeit nicht auf Niedrig gestellt ist und wählen Sie den höchsten Ventilationsbetrieb, damit sich die Kühlleistung erhöht. Überprüfen Sie, ob Lufteinlass und Luftauslass am Innen- und Außengerät nicht durch Hindernisse blockiert sind. Möglicherweise ist Kühlmittel aus dem System ausgelaufen, so dass sich die Kühlleistung verringert. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker. Auf den Kühlmittelrohren und/oder im Innengerät hat sich Frost gebildet. Warum? Im System ist zu wenig Kühlmittel vorhanden. Möglicherweise ist Kühlmittel aus dem System ausgelaufen. Haben Sie die Kühlmittelrohre auf über 8 m verlängert? Hat das System an einem der Anschlüsse eine Leckage? Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker. Aus dem Innengerät läuft Wasser aus. Warum? Wenn Wasser aus dem Innengerät ausläuft, müssen Sie das Klimagerät sofort ausschalten. Hat der Kondenswasserschlauch die richtige Neigung? Oder ist der Kondenswasserschlauch geknickt oder blockiert? Öffnen Sie den Deckel des Innengeräts und vergewissern Sie sich, dass die Filter nicht verschmutzt sind. Verschmutzte Filter können Eisbildung verursachen. Im System befindet sich zu wenig Kühlmittel. Möglicherweise ist Kühlmittel aus dem System ausgelaufen. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker. Mein Kühlgerät erzeugt seltsame Geräusche. Warum? Wenn der Kühlvorgang startet, hören Sie möglicherweise ein Pfeifen oder Gurgeln. Dieses Geräusch entsteht, wenn die Kühlflüssigkeit durch das Kühlgerät fließt. Das Geräusch ist normalerweise schwach und kurzzeitig. Wenn das System gestartet oder gestoppt wird, hören Sie ein Knacken. Dieses Geräusch wird durch die Temperaturänderung im Innengerät verursacht. Darf das Außengerät höher als das Innengerät installiert werden? Ja. Dadurch wird der Betrieb des Systems nicht beeinträchtigt, der Kondenswasserschlauch muss nach unten gerichtet sein. Wenn das Kondenswasser nach oben fließen muss, können Sie eine Kondensatentleerungspumpe zwischen dem System installieren. Können die Kühlmittelrohre verlängert werden? Ja, bis zu 8 m ohne Nachfüllen des Kühlmittels.64

Fehlercodes auf dem Display

Überprüfen Sie, ob beide Sechseck-Armaturen der Außeneinheit geöffnet sind. Ziehen Sie den Netzstecker und warten Sie ein paar Minuten; das System wird zurückgesetzt. Wenn die Störungsmeldung auf dem Display anhält, ist nicht genug Kühlmittel im System, wahrscheinlich aufgrund eines Lecks an den Anschlüssen. Das System muss auf undichte Stellen von einem für F-Gase-Handhabung zertifizierten Unternehmen geprüft werden; wenden Sie sich bitte an den Helpdesk.

Die Temperatur um die Außeneinheit herum ist zu niedrig (<12 °C) oder zu hoch (>45 °C). Schalten Sie das System ab und versuchen Sie es erneut, wenn die Temperatur sich verändert hat.

Stellen Sie sicher, dass das Steuerkabel korrekt mit der Außeneinheit verbunden ist. Wenn die Störungsmeldung auf dem Display andauert, ist eine Fehlfunktion in der Leiterplatte der Außeneinheit aufgetreten; wenden Sie sich bitte an den Helpdesk.

Eine Fehlfunktion ist in der Leiterplatte der Inneneinheit aufgetreten; wenden Sie sich bitte an den Helpdesk.

Am Temperatursensor ist eine Fehlfunktion aufgetreten; wenden Sie sich bitte an den Helpdesk.

Am Lüftermotor ist eine Störung aufgetreten; wenden Sie sich bitte an den Helpdesk.

An den Kompressoranschlüssen ist eine Störung aufgetreten; wenden Sie sich bitte an den Helpdesk.

Am externen Temperatursensor ist eine Störung aufgetreten; wenden Sie sich bitte an den Helpdesk.

An den Sensoren der Außeneinheit oder in der Leiterplatte der Außeneinheit ist eine Fehlfunktion aufgetreten; wenden Sie sich bitte an den Helpdesk.

Am Kompressor ist eine Störung aufgetreten; wenden Sie sich bitte an den Helpdesk.65 Vorgehensweise bei Problemen und Störungen +49 1805 000 208 *

*(14ct/Min. aus dem deutschen Festnetz, Anrufe aus dem Mobilfunknetz können abweichen) Unser Kundendienst hilft Ihnen weiter. @ airco@tristar.eu service.tristar.eu Sie möchten Installationstipps oder Installationsmaterialien bestellen? +49 1805 000 208 * *(14ct/Min. aus dem deutschen Festnetz, Anrufe aus dem Mobilfunknetz können abweichen) @ airco@tristar.eu

service.tristar.eu Für Installationmaterial and Ersatzteile gehen Sie zu:

Schicken Sie Ihr Garantieformular innerhalb von zwei Wochen vollständig ausgefüllt an uns zurück, sonst entfällt die Garantie. Montieren Sie das System exakt gemäß der beigefügten Montageanleitung. Die beigefügte Konformitätserklärung gehört zur Klimaanlage und ist unbedingt aufzubewahren.66 Option 1 : Inbetriebnahme Sie können die Inbetriebnahme durch einen für F-Gase zertifizierten Fachbetrieb vornehmen lassen. Bitte kontaktieren unser Service Team unter +49 1805 000 208 * im Garantiefall oder zwecks Inbetriebnahme Ihrer Klimaanlage. *(14ct/Min. aus dem deutschen Festnetz, Anrufe aus dem Mobilfunknetz können abweichen) Die Inebtriebnahme beinhaltet die folgenden Maßnahmen:

• An- und Abfahrt zum Kunden

• Anschließen der in der Originalverpackung mitgelieferten Leitungen und evakuieren der

• Verbindungsleitungen bis zu einer Arbeitshöhe von 2,50 m (frei zugänglicher Arbeitsbereich)

• Inbetriebnahme der Geräte

• Probelauf und Einweisung

• Erstellung und Übergabe des Installationszertifikats für F-Gase sowie des Garantiescheins (2 Jahre)

• Die Zahlung erfolgt direkt an unseren Servicepartner Option 2 : Inbetriebnahme inkl. Komplettistallation Sie können die Komplett-Installation durch einen F-Gasse zertifizierten Fachbetrieb vornehmen lassen. Bitte kontaktieren Sie unser Service Team unter +49 1805 000 208 * im Garantiefall oder zwecks Inbetriebnahme / Installation. *(14ct/Min. aus dem deutschen Festnetz, die Kosten aus dem Mobilfunknetz können abweichen). Die Komplettinstallation beinhaltet folgende Zusatzleistungen:

• Professionelle Installation Ihrer Klimaanlage

• Verlegen der elektrischen Zuleitungen bis zum Anschluss der Anlage

• Verlegen der Verbindungsrohre (Kühlmittelleitungen)

• Montage der Geräte und deren Halterungen

• Mauerdurchbruch und Beiputzarbeiten

• Verpackungs- und Abfallbeseitigung

• Verkleidung der Verbindungsleitungen

• Sonderwünsche des Kunden werden auf Wunsch ausgeführt und gesondert in

• Rechnung gestellt. Fordern Sie unser Service-Formular an um Ihre Installation in Auftrag zu geben! Bedingungen für die Standardinstallation:

• Eine geerdete Steckdose muss innerhalb 1 m von der Inneneinheit entfernt verfügbar sein.

• Der Stromkreis, an dem die Einheit angeschlossen ist, muss genügend Kapazität haben (16 A) und es darf keine andere große Last am selben Stromkreis angeschlossen werden.

• Umfasst Bohren durch Stein oder Holz, Bohren durch Beton verursacht Überlastung.

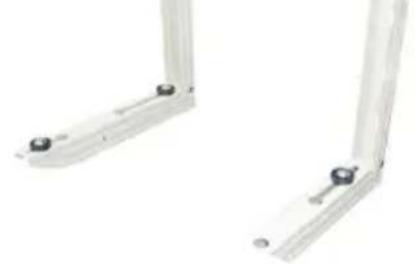

• Es sind weder Halterungen für die Außeneinheit und Leibungen für die Kühlrohre noch Verlängerungskabel und Kühlrohre bei der Standardinstallation enthalten.

• Die Verwendung eines Gerüsts oder einer Plattform ist im Preis nicht inbegriffen.

• Barzahlung an den Anlagenmechaniker. Fragen Sie einfach an unserem Informationsschalter nach einer Installation, die von den oben genannten Voraussetzungen abweicht. Montage und Inbetriebnahme von Klimageräten werden nur in Deutschland ausgeführt.67 Zubehör Wandhalterungen für die Wandmontage der Außeneinheit. Inklusive Montage- und Antivibrationsgummis.

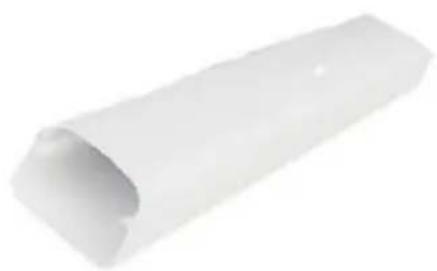

1 m weiße Abdeckung für professionelle Endbearbeitung der Kühlmittelrohre und Kabel.

Anschluss für die weiße Abdeckung.

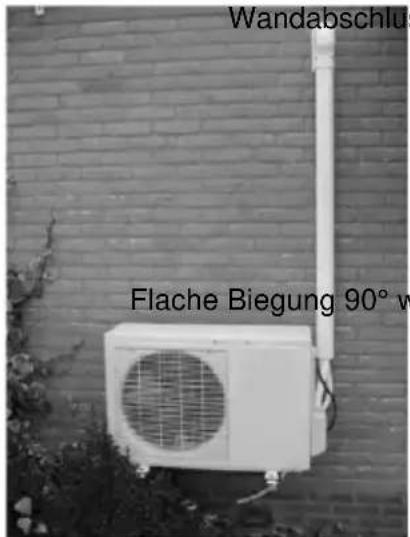

Flache Biegung 90° weiß.68

3 m Kühlmittelrohrset zum Verlängern der werkseitig gelieferten Kühlmittelrohre. (Verlängerung bis zu 8 m möglich, ohne Nachfüllen des Kühlmittels) Zum Anschließen der Kühlmittelrohre immer die speziellen Anschlüsse verwenden. Die Kühlmittelrohre können auch auf eine spezielle Länge verkürzt werden. Sie sollten neue Anschlüsse an den Kühlmittelrohren anbringen.

Stecker für die Kühlmittelrohre.

Abdeckung für das Außengerät. Zum Schutz vor Schnee, Regen und sonstigen Wetterverhältnissen.

ENTSPRECHENSERKLÄRUNG

Außeneinheiten Inhalt in Gramm

Tristar Europe BV erklärt hiermit, dass die oben genannten vorgefüllten Chigo Klimaanlagen ab Werk einer Druckprüfung unterzogen wurden und den Vakuumtest bestanden haben. Alle Sicherheitsvorrichtungen, wie z.B. Druckschalter, Schutzschalter, etc. wurden im Werk ausführlich getestet. Chigo Klimaanlagen entsprechen der EMV Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Für die Bedienung der Klimaanlage schlagen Sie in der beigegügten Anleitung nach. Detaillierte technische Informationen erhalten Sie vom Importeur Tristar Europe BV. Die Inbetriebnahme der Klimaanlage erfüllt die sogenannte F-Gase Richtlinie, was bedeutet, dass die Inbetriebnahme von einer für F-Gase zertifizierten Firma vorgenommen werden soll.

Diese Anweisung muss der Installation immer beigelegt sein. Dafür ist der Endverbraucher verantwortlich.

Ausstellungsdatum dieser Anweisung: Januar 2014

www.tristar.eu70 WICHTIGE SICHERHEITSVORKEHRUNGEN

• Lesen Sie sich bitte alle Anweisungen vor der Inbetriebnahme durch.

• Berühren Sie keine heißen Oberflächen. Benutzen Sie Griffe oder Knöpfe.

• Zum Schutz vor elektrischem Schlag tauchen Sie weder Kabel, Stecker noch das Gerät selbst in Wasser oder andere Flüssigkeiten.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie es nicht benutzen und vor der Reinigung. Lassen Sie das Kochgerät abkühlen, bevor Sie Teile an- oder abbauen. Benutzen Sie Kein Gerät mit beschädigtem Netzkabel oder –stecker, nach einer Funktionsstörung oder wenn das Gerät auf irgendeine Weise beschädigt wurde.

• Die Verwendung zusätzlicher, nicht vom Gerätehersteller empfohlener Zubehörteile kann zu Verletzungen und Löschung aller Garantieansprüche führen.

• Verwenden Sie das Gerät nicht im Freien oder in der Nähe/auf Heizquellen.

• Vermeiden Sie, dass das Kabel über die Tischkante oder der Arbeitsfläche hängt, heiße Oberflächen berührt oder in Kontakt mit heißen Teilen kommt. Platzieren Sie das Gerät nicht unter oder in der Nähe von Vorhängen, Gardinen usw.

• Das Gerät darf nur im Haushalt und für den Verwendungszweck, für den es hergestellt wurde, genutzt werden.

• Das Gerät muss auf einer ebenen, stabilen Fläche platziert werden.

• Das Gerät ist immer zu beaufsichtigen und sollte niemals eingeschaltet oder vor der Abkühlung ohne entsprechende Aufsicht eines Erwachsenen bleiben.

• Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnden Erfahrungen oder Kenntnissen geeignet, außer sie werden beaufsichtigt oder durch eine für ihre Sicherheit verantwortliche Person in die Benutzung des Geräts eingewiesen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Das Gerät ist nicht für den Gebrauch mit einer externen Schaltuhr oder einem Fernbedienungssystem vorgesehen.

• Hinweis: Um die Gefahr einer unbeabsichtigten Rückstellung des Wärmeschutzes zu vermeiden, sollte das Gerät nicht durch ein externes Schaltgerät, z. B. eine Schaltuhr betrieben werden oder mit einem Stromkreis verbunden werden, der das Gerät regelmäßig einschaltet.

• Zur Gefahrenvermeidung muss ein beschädigtes/r Kabel oder Stecker von einem autorisierten Fachmann ersetzt werden. Reparieren Sie das Gerät nicht selbst.

• Die Verwendung einer Verlängerungsschnur oder ähnlicher Teile ist nicht gestattet.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie unter Beaufsichtigung oder Anleitung hinsichtlich der sicheren Anwendung des Geräts stehen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten für Benutzer dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind älter als 8 und werden beaufsichtigt.

• Gerät und Kabel von Kindern unter 8 Jahren fernhalten. BITTE BEWAHREN SIE DIESE ANLEITUNG ZUR SPÄTEREN VERWENDUNG AUF71 Umweltschutzrichtlinien Dieses Gerät gehört nach Ablauf seiner Gebrauchsdauer nicht in den Hausmüll, sondern muss an einem Recycling-Punkt für elektrische und elektronische Haushaltsgeräte abgegeben werden. Dieses Symbol auf dem Gerät, der Bedienungsanleitung und Verpackung soll Ihre Aufmerksamkeit auf diesen wichtigen Punkt lenken. Das Material, das für dieses Gerät verwendet wurde, ist recycelbar. Durch das Recycling gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie bei Ihren Kommunalbehörden nach Informationen zur Rücknahme nach.

Verpackung Die Verpackung ist zu 100 % recycelbar, geben Sie die Verpackung getrennt zurück. Produkt Dieses Gerät ist mit einem Kennzeichen gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) ausgestattet. Durch die Sicherstellung, dass das Produkt korrekt als Abfall entsorgt wird, helfen Sie, die negativen Auswirkungen für die Umwelt und die menschliche Gesundheit zu minimieren. EU-Konformitätserklärung Dieses Gerät wurde gemäß der Sicherheitsziele der EG-Niederspannungsrichtlinie 2006/95/EG, der Sicherheitsanforderungen der EMV-Richtlinie 2004/108/EG „Elektromagnetischer Kompatibilität“ und der Erfordernisse der Richtlinie 93/68/EWG entwickelt, hergestellt und vertrieben.72 Garantiebedingungen für die Tristar - CHIGO Split-Klimaanlage (Ein Produkt der Firma Chigo).

1. Die Garantiefrist der Klimaanlage beträgt 24 Monate ab Kaufdatum. Eine Garantie

wird nur gewährt, wenn das in dieser Montageanleitung enthaltene Garantieformular innerhalb von zwei Wochen nach dem Kauf vollständig ausgefüllt und mit dem Kaufbeleg (oder einer Kopie davon) an Airco Service zurückgeschickt wird.

2. Die Garantie wird für das gesamte System gewährt.

3. Die Garantie auf Ihr System wird Ihnen von Tristar Deutschland GmbH, Postfach

1051, D-59463 Ense gewährt.

4. Zu dieser Klimaanlage gehört eine beigefügte Konformitätserklärung, die unbedingt

5. Von der Garantie ausgeschlossen sind:

• Fälle, in denen das System nicht gemäß der beigefügten Montageanleitung installiert wurde.

• Geknickte, beschädigte oder auf sonstige Weise beeinträchtigte Kupferleitungen.

• Schäden infolge des Durchbrennens der Klimaanlage, des Kompressors, Relais, von Sicherungen, Leiterplatten, usw. aufgrund einer falschen Installation der Kabel und/oder falscher Spannungszufuhr.

• Schäden an Ihrem Eigentum, die wohl oder nicht von der Klimaanlage verursacht wurden.

• Folgeschäden, welcher Art auch immer ab dem Verkaufspunkt aufgetretene Transportschäden.

• Schäden durch den Gebrauch von falschem Werkzeug.

• Auslaufen von Kältemittel aus dem System, während, vor oder nach der Installation.

• Schäden, die durch auslaufendes Kältemittel verursacht wurden.

• Schäden, die durch auslaufendes Kondenswasser verursacht wurden.

• Forderungen von Behören und/oder anderen weisungsbefugten Instanzen bezüglich der Installation und Wartung des Systems und bezüglich des ausgewählten Standortes der beiden Geräte.

• Klimaanlagen ohne Konformitätserklärung

• Eine installierte Anlage ohne gültiges F-Gase Installationszertifikat.73 Garantieformular Tristar - CHIGO Split-Klimaanlage

ACHTUNG ! Bitte unbedingt den Kaufbeleg beilegen. Type klimaanlage AC-54 Name Adresse PLZ + Wohnort Telefon tagsüber Telefon abends Handy E-Mail Schicken Sie dieses Formular vollständig ausgefüllt und in einem geschlossenen Kuvert an: Tristar Deutschland GmbH Postfach 1051 D-59463 Ense Fax: +49 (0) 2938 549 1139 CHIGO Airconditioning bietet die Option zum Abschluss eines Dienstleistungsvertrags an. Ihre Anlage wird einmal jährlich gereinigt und alle gefundenen Schäden werden kostenlos repariert. Details über den Dienstleistungsvertrag finden Sie auf der folgenden Seite. o Ja, ich möchte den Dienstleistungsvertrag in Anspruch nehmen. o Nein, ich möchte den Dienstleistungsvertrag nicht in Anspruch nehmen. Datum: Unterschrift:74 Was umfasst der Dienstleistungsvertrag? Eine Klimaanlage ist eine hochwertige Vorrichtung, die sachgemäß gewartet werden sollte. Dadurch wird die Lebensdauer erheblich verlängert. Zusätzlich ist ein gesundes Wohn- und Arbeitsklima von Bedeutung. Deshalb ist es äußerst wichtig, dass Ihre Anlage jährlich überprüft und gründlich gereinigt wird, um sicherzustellen, dass sie richtig funktioniert. Dann wird die Luft aus der Anlage sauber sein und Sie können sich immer sicher sein, dass die Anlage optimal funktioniert. Sie können auch von äußerst attraktiven Preisnachlässen profitieren, falls ein Schaden entsteht. Wir führen folgende Arbeiten basierend auf einer Inspektionsliste durch, die vom Servicetechniker ausgefüllt wird: Reinigung von : Kondensator Filteranlage Überprüfung von : Öl Kühlmittel (Dichtheitsprüfung) Temperaturen Druck der Abtauautomatik Lecks Sicherungen Ausfüllen der : Inspektionsliste Zusätzlich: Kleine Reparaturen während der Wartung sind kostenlos, Material ausgenommen, mit einer maximalen Arbeitszeit von 15 Minuten. Die in dieser Regelung enthaltenen Arbeiten bestehen aus kleinen Reparaturen, die sichtbar und einfach lösbar sind. Bei größeren Reparaturen wird der Servicemechaniker zuerst ein Angebot abgeben. Sie erhalten einen Preisnachlass von 20% auf alle Teile und Reparaturarbeiten mit einem vorherigen Kostenvoranschlag, die von der Gewährleistung ausgeschlossen sind oder außerhalb des Gewährleistungszeitraums entstehen. Wenn Sie JA auf dem Garantieschein angekreuzt haben, erhalten Sie den Dienstleistungsvertrag und die Rechnung innerhalb weniger Wochen.7576
