Producttype	Verstelbare monitorarm
Merk	SilverCrest
Model	View One
Compatibel schermformaat	Tot 24 inch (61 cm)
Maximaal ondersteund gewicht	12 kg
VESA-standaard	75 x 75 mm en 100 x 100 mm
Afmetingen (B x D x H)	465 mm x 550 mm x 120 mm
Gewicht van de houder	3118 g (exclusief gereedschap en accessoires)
Armbereik	430 mm (buitenrand houder - midden voet)
Hoogteverstelling	Tot 160 mm, 14 niveaus
Scharnieren	Draaien, kantelen, roteren
Bevestigingssysteem	Tafelklem
Hoofdmateriaal	Staal en kunststof
Inhoud van de verpakking	Draaibare arm, steunbuis, voet, montageplaat, inbussleutels 2 en 4 mm, kabelgids, inbusschroeven, kruiskopschroeven, blinde schroeven
Garantie	36 maanden
Beoogd gebruik	Privé (niet professioneel)
Onderhoud	Schone, droge doek, geen bijtende vloeistoffen
Verwijdering	In overeenstemming met lokale voorschriften, recycling van verpakkingen
Fabrikant	TARGA GmbH, Postfach 22 44, D-59482 Soest

Veelgestelde vragen - View One SILVERCREST

Wat is het maximale draaggewicht van de SilverCrest View One houder?

Het maximale draaggewicht is 12 kg. Zorg ervoor dat u deze limiet niet overschrijdt om kantelrisico te voorkomen.

Welke VESA-standaarden zijn compatibel?

De houder is compatibel met VESA-standaarden 75 x 75 mm en 100 x 100 mm.

Hoe installeer ik de monitorarm?

Bevestig eerst de voet aan de tafel met de klem. Plaats de steunbuis in de voet, plaats dan de draaibare arm op de buis. Bevestig de montageplaat aan de monitor volgens de VESA-standaard en hang het geheel aan de arm. Draai de schroeven vast met de meegeleverde inbussleutels.

Hoe stel ik de hoogte van het scherm in?

Houd het scherm stevig vast en schuif het omhoog om het mechaniek te ontgrendelen. Laat het scherm vervolgens zakken naar de gewenste positie uit de 14 niveaus. Het mechanisme klikt automatisch vast.

Mijn scherm helt of beweegt vanzelf, wat moet ik doen?

Draai de vier zwarte inbusschroeven bij de kogelgewricht aan met de inbussleutel van 4 mm. Als het scherm te moeilijk beweegt, draai deze schroeven dan iets los.

Hoe beheer ik de kabels met deze houder?

Gebruik de meegeleverde kabelgeleiders: één onder het middelste scharnier en één in de vorm van een klem op het achterste scharnier. Leid de kabels door deze geleiders voor een nette opberging.

Is de houder geschikt voor professioneel gebruik?

Nee, deze houder is ontworpen voor privégebruik en niet voor commercieel of kantoorgebruik.

Wat is de garantieperiode?

De garantie is 36 maanden vanaf aankoopdatum. Bewaar uw aankoopbon.

Hoe reinig ik de monitorhouder?

Gebruik een schone, droge doek. Gebruik nooit bijtende of schurende vloeistoffen die het oppervlak kunnen beschadigen.

Wat te doen bij technische problemen?

Neem contact op met de SilverCrest-hulplijn op 01 71 230 283 (Frankrijk) of 02 700 16 43 (België). Houd uw serienummer bij de hand.

GEBRUIKSAANWIJZING View One SILVERCREST

Gebruikershandleiding en

BE

Veiligheid- en bedieningsinstructies

DE AT CH

Silvercrest

LCD Monitorarm.... 31

De inhoud van het pakket....18

Belangrijke veiligheidsinstructies 19

Beoogd gebruik 20

Inleiding 20

De monitorarm monteren ....21

Het draaimechanisme ....27

Hoogteaanpassing 28

Installatie van de kabels....28

Bijlage....29

Technische specificaties ....29

Reparatie en onderhoud....29

Afvalverwerking van oude apparaten en verpakkingsmateriaal .....29

Garantie-informatie ....30

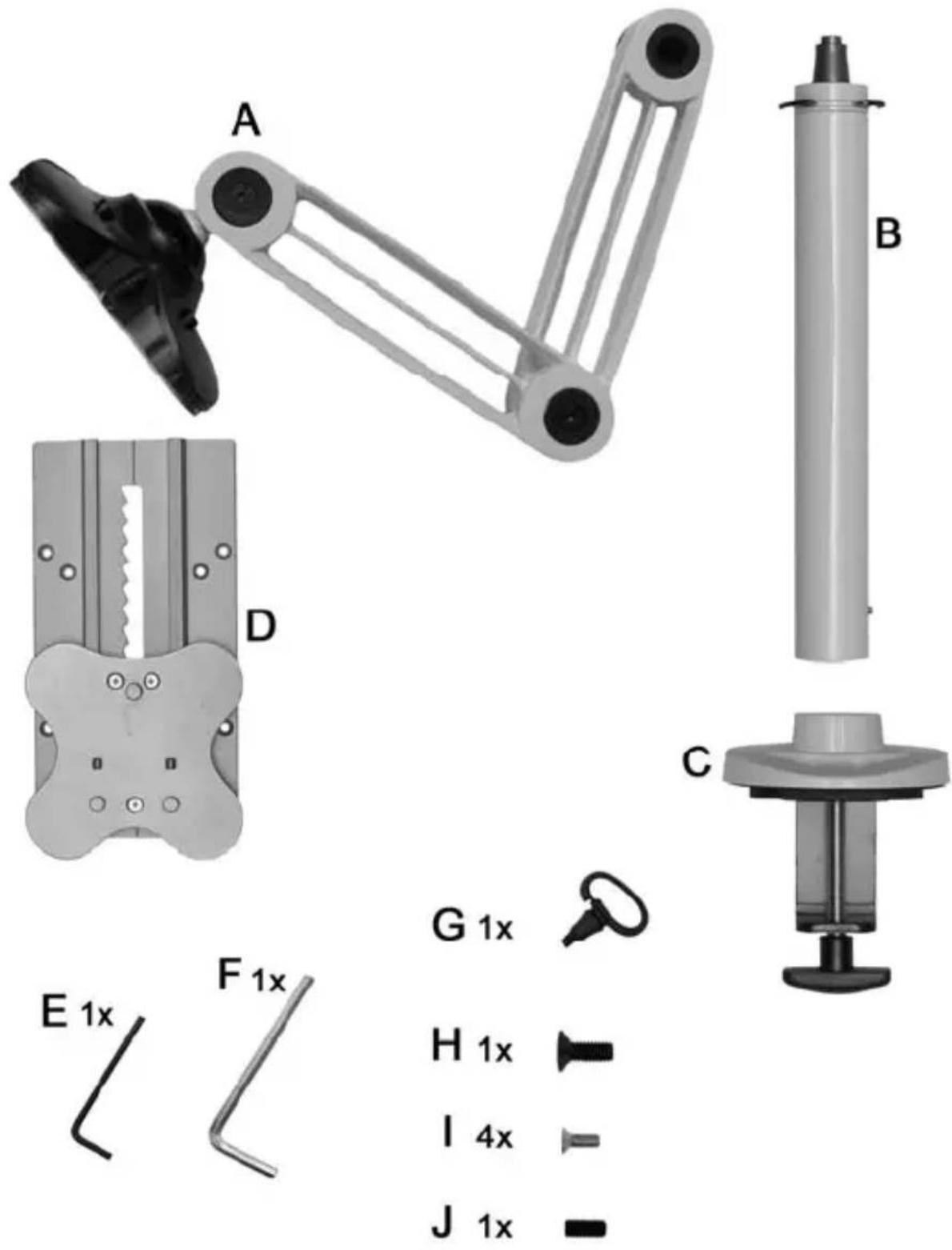

De inhoud van het pakket

A Zwenkarm
B Staander
C Grondplaat
D Montageplaat
E Inbussleutel, 2mm
F Inbussleutel, 4 mm
G Kabelgeleider
H Inbussleutel
I Kruiskopschroef
J Schroef zonder kop

Belangrijke veiligheidsinstructies

Voordat u dit apparaat voor het eerst gebruikt, leest u de onderstaande opmerkingen en volgt u alle waarschuwingen op. Bewaar deze handleiding, zodat u deze later kunt raadplegen. Als u deze monitorarm verkoopt of weggeeft, moet u de ontvanger ook deze handleiding verstrekken.

Dit pictogram geeft belangrijke informatie aan over de veilige werking van het product en voor de veiligheid van de gebruiker.

Dit symbool staat bij nadere informatie over het onderwerp.

Beoogd gebruik

Deze monitorarm is bedoeld voor de montage van een flatscreenmonitor. Het scherm mag een diagonale grootte van maximaal 61 cm (24 inch) en een maximum gewicht van 12 kg hebben. De monitorarm wordt op dezelfde wijze gemonteerd als de VESA-standaard. De ruimte tussen de contactpunten is 75 mm of 100 mm. De grondplaatklem van de monitorarm moet aan een bureaublad worden bevestigd.

Het bevestigde scherm kan worden gedraaid, gekanteld en verticaal worden aangepast. Dit product is bedoeld voor privégebruik en is niet geschikt voor gebruik in een kantoor of op de werkvloer. Dit product is niet bestemd voor commercieel gebruik.

Tref de volgende voorzorgsmaatregelen:

• Houd het product uit de buurt van directe warmtebronnen (zoals een verwarming).
• Stel het product niet bloot aan direct zonlicht of kunstlicht.
• Plaats geen brandende voorwerpen (zoals kaarsen) op of in de buurt van het product.
• Het product mag niet worden blootgesteld aan hevige schokken en trillingen.

Inleiding

Gefeliciteerd met deze geavanceerde monitorarm.

Haal eerst alle meegeleverde onderdelen uit de verpakking en vergelijk de inhoud met wat er in Inhoud van de verpakking staat vermeld.

Houd kleine onderdelen en de verpakking uit de buurt van kinderen om het risico op verstikking te voorkomen.

Let erop dat u de monitorarm monteert overeenkomstig de onderstaande instructies om schade aan het product en de flatscreenmonitor te voorkomen.

De monitorarm monteren

Kies eerst een geschikte plek om de monitorarm te monteren. U kunt de monitor op iedere zijde van uw bureau bevestigen. De arm kan ronddraaien en zwenken en is daardoor zeer flexibel in het gebruik.

A

- Plaats de staander (B) in de grondplaat (C) zoals op de afbeelding rechts is te zien.

Zorg dat de speciale schroefkop op de zijkant van de staander in de inkeping op de grondplaat valt (zie detailafbeelding hieronder).

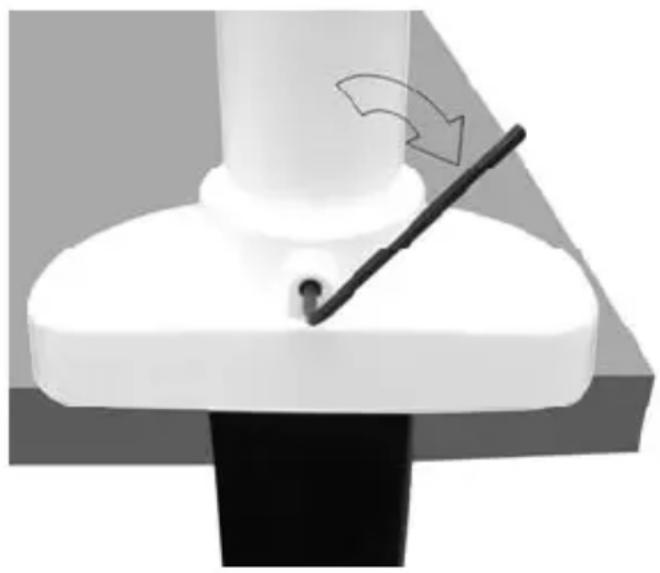

• Plaats de schroef zonder kop (J) in het schroefgat aan de achterkant van de grondplaat.
• Draai de schroef vast met de meegeleverde inbussleutel (E).
• De schroef zonder kop moet volledig worden ingedraaid (zie onderstaande afbeelding).

• Plaats de grondplaat met de daarop bevestigde staander op de gewenste plek op het bureaublad.
• Draai de schroef aan de onderkant van de grondplaat vast en bevestig de grondplaat op het bureaublad.

C

• Plaats de zwenkarm (A) in het insteekeinde van de staander (B).

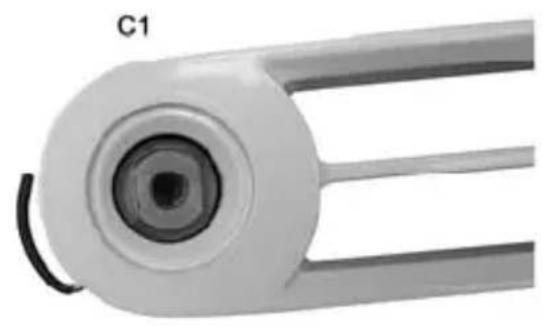

• Het plastic uitsteeksel op het scharnier van de zwenkarm mag niet boven het gat uitsteken. Het uitsteeksel moet mogelijk naar een geschikte positie worden gedraaid, zodat het volledig kan worden ingedraaid (zie afbeeldingen C1 en C2).
• Steek de inbussleutel (H) in het uitsteeksel.
• Draai de schroef vast met de meegeleverde inbussleutel (F) (zie afbeelding C3).

• Leg de flatscreenmonitor met het scherm naar beneden op een schoon en plat oppervlak. Leg er bij voorkeur een doek onder om schade aan het scherm te voorkomen.
• Bevestig de montageplaat (D) aan de achterkant van de flatscreen.

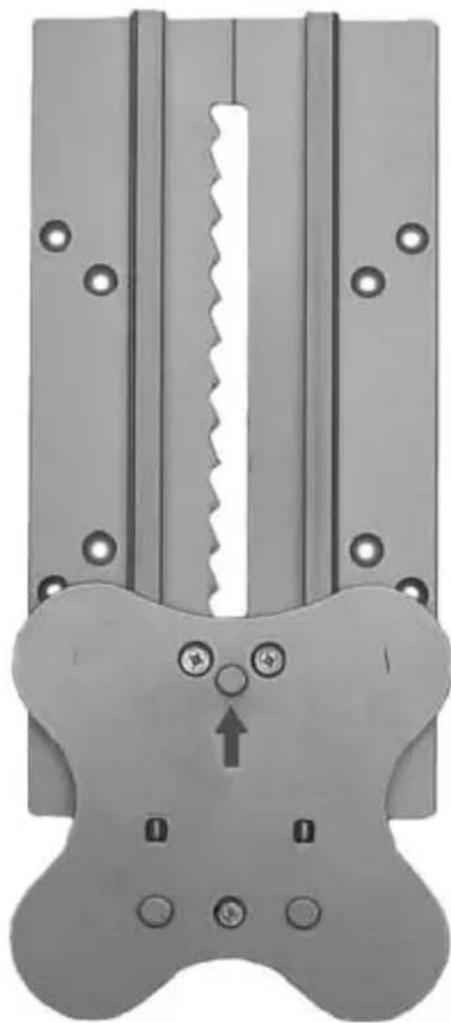

• De montageplaat (D) is in hoogte verstelbaar. Om de montageplaat aan de flatscreen te bevestigen moet het mechanisme volledig naar beneden worden geduwd (zie onderstaande afbeelding).

Let op het pijlteken op de montageplaat.

Beweeg het mechanisme in tegengestelde richting van het pijlteken.

E

• Gebruik de meegeleverde kruiskopschroef (I) om de montageplaat op de achterkant van de flatschreen te bevestigen.
• Het pijlteken op de montageplaat moet naar de bovenkant van de flatscreen wijzen.

Schuif het mechanisme volledig naar boven als u de montageplaat hebt bevestigd. Het mechanisme klikt hoorbaar vast. Als de montageplaat niet vastklikt, duwt u hem een beetje omlaag tot hij goed vastklikt.

- Zorg dat de vergrendeling op de monitor in de "open" positie staat voordat u de montageplaat bevestigt.

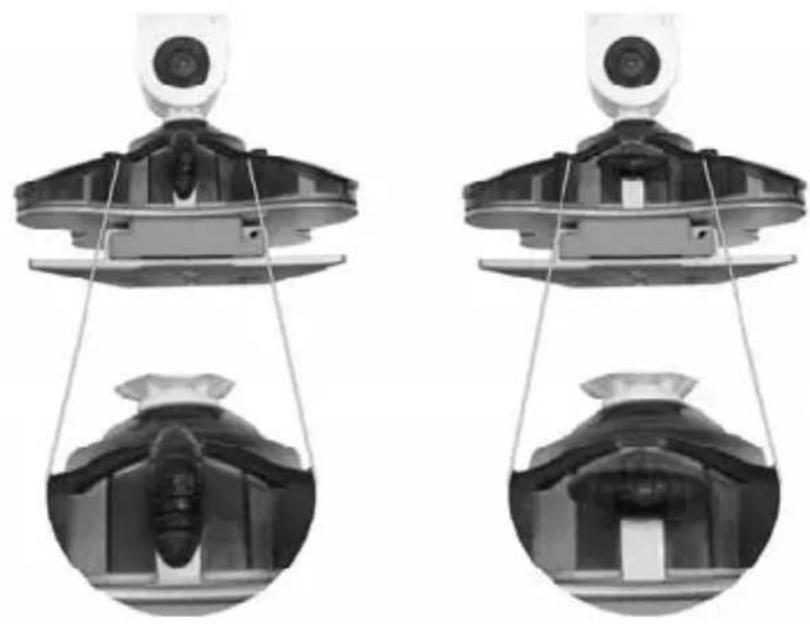

• Bevestig de montageplaat met de daarop bevestigde flatscreen aan de monitorarm. De drie insteekeinden van de montageplaat moeten in de corresponderende gaten op de monitor vallen. Druk daarna de montageplaat met de flatscreen een beetje omlaag.
• Sluit de vergrendeling op de monitorarm door de schakelaar een kwartslag met de klok mee te draaien (zie vorige afbeelding).

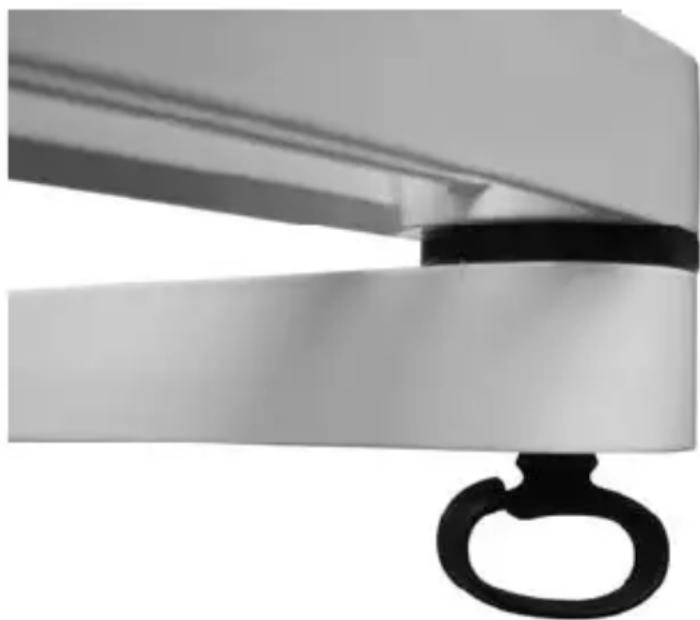

• Schroef de kabelgeleider (G) aan de onderkant van de middelste scharnier.

Draai de inbusschroeven in de drie scharnieren om de gewenste positie te fixeren.

Afhankelijk van het gewicht van de flatscreenmonitor moet mogelijk het kogelscharnier worden aangedraaid. Draai de vier zwarte inbusschroeven bij het kogelscharnier vaster aan als de gemonteerde flatscreen onder zijn eigen gewicht kantelt. Maak de schroeven losser als de flatscreen niet goed kan worden bewogen.

Gebruik hiervoor de inbussleutel (F).

Hoogteaanpassing

Ga voor het aanpassen van de hoogte van de flatscreen als volgt te werk:

Houd de flatscreen stevig vast als u de hoogte verandert.

Als het mechanisme wordt losgedraaid, kan het apparaat plotseling naar beneden vallen tot de volgende inkeping.

• Schuif de flatcreen helemaal omhoog om het mechanisme te openen.
• Schuif de flatscreen helemaal omlaag.
• Vanaf de laagste positie kunt u het apparaat in 14 stappen omhoog schuiven. Laat het apparaat los op de gewenste hoogte.

Installatie van de kabels

De aansluitkabels van de flatscreen kunnen in de kabelgeleider van de monitorarm worden bevestigd. Eén bevindt zich aan de onderkant van de middelste scharnier. Een andere kabelgeleider bevindt zich in de vorm van een klem achterop de achterste scharnier.

Bijlage

Technische specificaties

Afmetingen:	465 mm x 550 mm x 120 mm(Buitenste rand monitorhouder x buitenste rand tafelgrondplaat x monitorhouder breedte)
Gewicht:	3118 g(zonder gereedschap en accessoires)
Radius / bereik van de monitorarm	430 mm(Buitenste rand monitorhouder – middelpunt grondplaat)

Hoogteaanpassing maximaal 160 mm

:Draagvermogen: maximaal 12 kg

Reparatie en onderhoud

Reparatie is noodzakelijk als het product beschadigd is of als het niet perfect functioneert. Neem contact op met een gekwalificeerde onderhoudstechnicus indien reparatie vereist is. Reinig het product uitsluitend met een schone, droge doek. Gebruik nooit bijtende vloeistoffen.

Afvalverwerking van oude apparaten en verpakkingsmateriaal

Werp gebruikte producten weg in overeenstemming met de lokale regelgeving.

Kartonnen verpakking kan naar de oudpapierbak of openbare inzamelpunten voor recycling worden gebracht. Alle folie of plastic in de verpakking moet naar een openbaar inzamelpunt worden gebracht.

Garantie-informatie

Garantie 36 maanden vanaf aankoop datum

Belgium

Belangrijke informatie

SILVERCREST®

Geachte klant,

Hartelijk dank voor uw beslissing een Silvercrest product te kopen.

U wordt verzocht voor ingebruikname van uw Silvercrest product de bijgevoegde documentatie of online hulp zorgvuldig door te lezen. Mocht een probleem voorliggen welk op deze wijze niet opgelost kan worden, dan adviseren wij u contact op te nemen met onze support hotline.

Indien een telefonische oplossing niet mogelijk is, wordt door de support hotline afhankelijk van de oorzaak verdere service aangeboden. Deze omvat het kostenloos herstel van produktie en materiaalfouten.

Aktuele informatie en antwoorden op veelgestelde vragen vindt u op het internet onder: www.silvercrest.cc

Deze garantie is geldig in België.

Uw wettelijke vrijwaring verleend door de verkoper van de goederen wordt door deze garantie niet vervangen of beperkt.

BT

36

month warranty

Hotline nummer

02 - 700 16 43

(houd alstublieft uw serienummer gereed)

Fabrikant:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.silvercrest.cc
