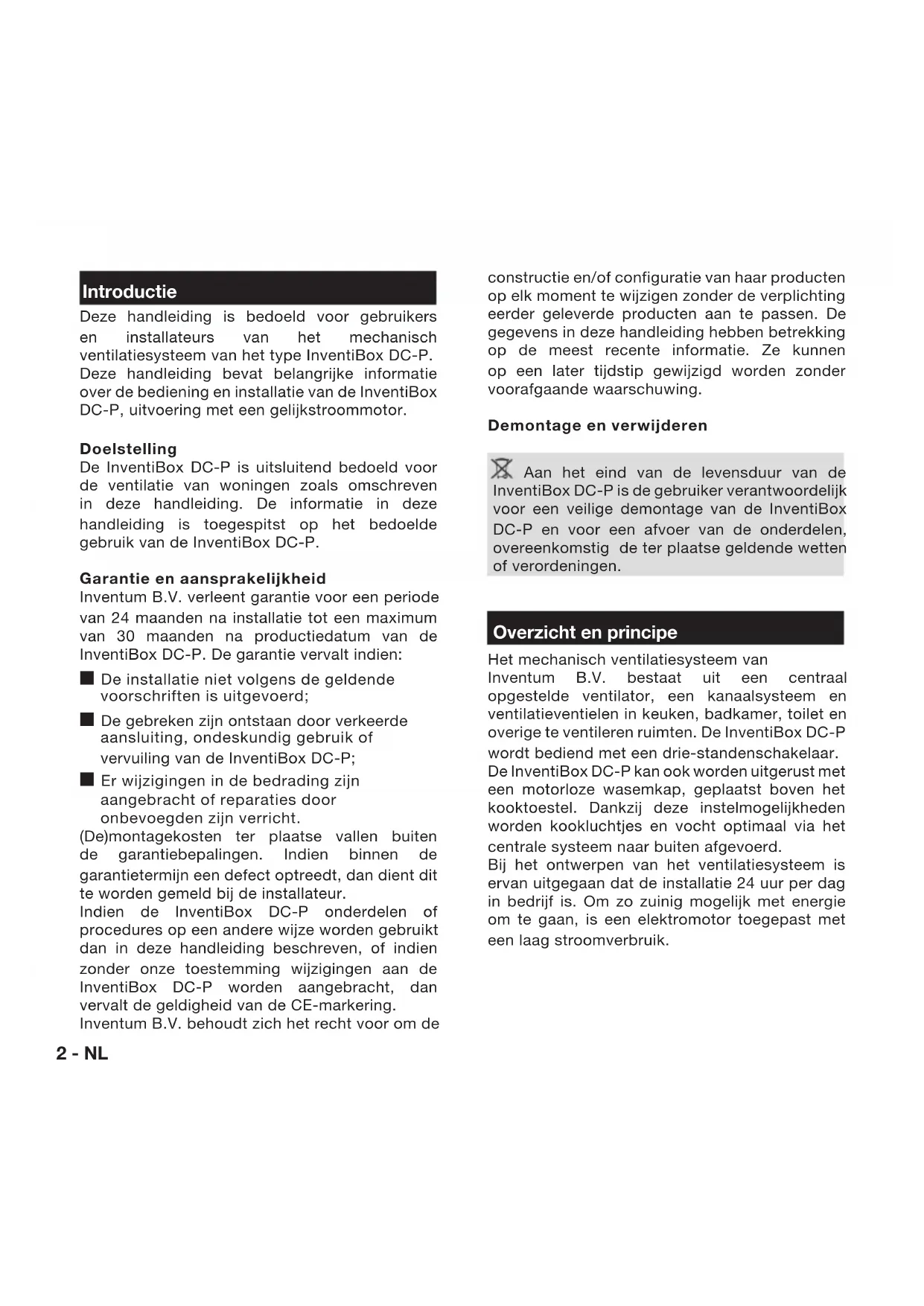

GEBRUIKSAANWIJZING InventiBox DCP INVENTUM

Deze handleiding is bedoeld voor gebruikers en installateurs van het mechanisch ventilatiesysteem van het type InventiBox DC-P. Deze handleiding bevat belangrijke informatie over de bediening en installatie van de InventiBox DC-P, uitvoering met een gelijkstroommotor.

Doelstelling

De InventiBox DC-P is uitsluitend bedoeld voor de ventilatie van woningen zoals omschreven in deze handleiding. De informatie in deze handleiding is toegespitst op het bedoelde gebruik van de InventiBox DC-P.

Garantie en aansprakelijkheid

Inventum B.V. verleent garantie voor een periode van 24 maanden na installatie tot een maximum van 30 maanden na productiedatum van de InventiBox DC-P. De garantie vervalt indien:

■ De installatie niet volgens de geldende voorschriften is uitgevoerd;
De gebreken zijn ontstaan door verkeerde aansluiting, ondeskundig gebruik of vervuiling van de InventiBox DC-P;
Er wijzigingen in de bedrading zijn aangebracht of reparaties door onbevoegden zijn verricht.

(De)montagekosten ter plaatse vallen buiten de garantiebepalingen. Indien binnen de garantietermijn een defect optreedt, dan dient dit te worden gemeld bij de installateur.

Indien de InventiBox DC-P onderdelen of procedures op een andere wijze worden gebruikt dan in deze handleiding beschreven, of indien zonder onze toestemming wijzigingen aan de InventiBox DC-P worden aangebracht, dan vervalt de geldigheid van de CE-markering.

Inventum B.V. behoudt zich het recht voor om de

constructie en/of configuratie van haar producten op elk moment te wijzigen zonder de verplichting eerder geleverde producten aan te passen. De gegevens in deze handleiding hebben betrekking op de meest recente informatie. Ze kunnen op een later tijdstip gewijzigd worden zonder voorafgaande waarschuwing.

Demontage en verwijderen

Aan het eind van de levensduur van de InventiBox DC-P is de gebruiker verantwoordelijk voor een veilige demontage van de InventiBox DC-P en voor een afvoer van de onderdelen, overeenkomstig de ter plaatse geldende wetten of verordeningen.

Overzicht en principe

Het mechanisch ventilatiesysteem van Inventum B.V. bestaat uit een centraal opgestelde ventilator, een kanaalsysteem en ventilatieventielen in keuken, badkamer, toilet en overige te ventileren ruimten. De InventiBox DC-P wordt bediend met een drie-standenschakelaar. De InventiBox DC-P kan ook worden uitgerust met een motorloze wasemkap, geplaatst boven het kooktoestel. Dankzij deze instelmogelijkheden worden kookluchtjes en vocht optimaal via het centrale systeem naar buiten afgevoerd. Bij het ontwerpen van het ventilatiesysteem is ervan uitgegaan dat de installatie 24 uur per dag in bedrijf is. Om zo zuinig mogelijk met energie om te gaan, is een elektromotor toegepast met een laag stroomverbruik.

Elektrische gevaren

Tijdens de installatie of gedurende onderhoud, bestaat het gevaar van een elektrische schok. Overtuig u van de volgende veiligheidsmaatregelen alvorens te starten met de installatie of onderhoud:

Schakel altijd eerst de spanning uit of neem de steker uit de contactdoos voordat er onderhoud aan de InventiBox DC-P wordt uitgevoerd;
Schakel de elektrische spanning pas in of steek de steker pas in de contactdoos wanneer de InventiBox DC-P is geïnstalleerd en het deksel is gesloten.

Indien er bedrukte bedradingen (printplaten) met componenten moeten worden uitgewisseld dan bestaat het gevaar van elektrostatische ontladingen, waarbij de printplaten defect kunnen raken. Neem daarom bij het omgaan met printplaten altijd ESD remmende maatregelen, zoals het dragen van een geaarde polsband.

Mechanische gevaren

⚠ Tijdens de installatie of gedurende onderhoud, bestaat het gevaar van verwondingen tengevolge van draaiende delen. Maak daarom de InventiBox DC-P nooit open of koppel nooit slangen af terwijl de InventiBox DC-P in bedijf is.

Bediening

Voor het goed functioneren van de InventiBox DC-P moet aan een aantal belangrijke voorwaarden worden voldaan:

Zorg voor voldoende luchttoevoer. Open daarvoor bijvoorbeeld een klapraampje of de ventilatieroosters boven de ramen;
- Indien de woning is voorzien van niet- afsluitbare luchttoevoeropeningen, zoals luchtroosters boven de ramen, laat deze dan open. Plak deze roosters niet af of stop ze niet dicht.

Indien een motorloze wasemkap is geplaatst boven het kooktoestel, dan wordt de InventiBox DC-P bediend met de schakelaar van de wasemkap. Hiermee wordt het systeem in de hoog- (kook-), midden- of laagstand geschakeld. Wanneer er geen motorloze wasemkap is geïnstalleerd, dan bevindt zich op de keukenmuur een drie-standenschakelaar, waarmee de InventiBox DC-P in drie verschillende standen geschakeld kan worden.

⚠ Het is niet toegestaan een wasemkap met motor op het systeem aan te sluiten.

Informatie voor de installateur

De InventiBox DC-P bestaat uit een ventilatorhuis waarin een slakkenhuis is opgenomen. In het ventilatorhuis is het ventilatordeel gemonteerd, waarin de motor/vleugelcombinatie, de elektrische aansturing en de typeplaat zijn opgenomen.

Mechanische aansluitingen

De InventiBox DC-P is voorzien van vijf

zuigaansluitingen en een persaansluiting. Van de zuigaansluitingen zijn er standaard drie afgedopt. Vier aansluitmogelijkheden bevinden zich aan de zijkanten van de InventiBox DC-P en één aansluitmogelijkheid aan de achterzijde.

De bodem- en de persaansluiting moeten d aansluiten op een kanaal met een lengte tenminste 90cm.

Monteer de installatie met zo min mogelijk luchtweerstand en vrij van lekkage. Minimaliseer het gebruik van flexibele leidingen. Dop de niet gebruikte openingen aan de zuigzijde af. Sluit de persaansluiting altijd aan. Monteer de InventiBox DC-P aan een wand of plafond met voldoende massa.

Elektrische aansluitingen

De InventiBox DC-P moet worden aangesloten conform de plaatselijk geldende voorschriften. De InventiBox DC-P is voorzien van een snoer met een Perilex steker of een los aansluitsnoer voor de elektrische aansluiting (zie afb. D). Schakel de spanning van de InventiBox DC-P pas in als alles is geïnstalleerd. Het toestel is niet geschikt voor aansluiting op het draaistroomnet. Het toestel is standaard te schakelen op drie standen en moet worden aangesloten volgens bijgevoegd schema (zie afb. C).

De aansturingsprint is voorzien van een 0-10VDC connector, waarmee het ventilatiesysteem ook door een extern besturingssysteem kan worden aangestuurd.

De aansluiting van een extern

besturingssysteem mag nooit in combinatie worden gebruikt met de RF-afstandsbediening. Dit kan schade aan de elektrische aansturing tot gevolg hebben.

4 - NL

Inregelen ventielen

Schakel de InventiBox DC-P in de hoogste stand. Sluit de ramen en deuren. Zet het systeem in de hoogste stand en zet de ventielen maximaal open. Meet de totale luchthoeveelheid op de ventielen. Stel m.b.v. de dipswitches het systeem af op de juiste totaalcapaciteit. Regel de ventielen in op het juiste debiet per ruimte. Kruis de standen van de dipswitches aan in de tabel.

Instellingen DIP-switches

Op de aansturingsprint zijn een aantal schakelaars (DIP) aanwezig, waarmee een aantal extra instellingen kunnen worden gedaan. Met de schakelaars 1 t/m 4 (zie tab. 1) kan de snelheid van de ventilator nog extra worden aangepast bij alle standen. Dit kan nodig zijn indien er lange aan- of afvoerkanalen worden gebruikt. Schakelaar 5 en 6 (zie tab. 2) worden gebruikt voor de instellingen bij een externe aansturing van het ventilatiesysteem.

Let op: Verwijder de spanning om de gemaakt instellingen te activeren.

Onderhoud door de gebruiker

De gebruiker dient er op toe te zien dat de InventiBox DC-P jaarlijks wordt gecontroleerd door de installateur en, indien nodig, gereinigd.

Reinigen ventilatieventielen

Reinig de ventilatieventielen met water en zeep. Neem hiervoor de ventielen uit het kanaalsysteem.

Let op: Zorg dat de ventielen niet onderling worden verwisseld en dat de instellingen niet worden gewijzigd.

Onderhoud door de installateur

Het onderhoud dient te geschieden met elektrisch afgeschakelde motor en met de steker uit de contactdoos.

Reinigen ventilator

Demonteer het deksel en het ventilatordeel volgens de hierna genoemde procedures. Reinig de ventilator met water en zeep.

Let op: Voorkom dat er water of zeep in de motor komt. Voorkom onbalans; zorg dat al het vuil is verwijderd.

Deksel

Onder het deksel bevinden zich het typeplaatje, het ventilatordeel en de aansturing van de motor.

■ Demontage: Draai het deksel van de ventilator zodanig dat de uitsparing in het deksel bij de persmond komt te zitten. Maak nu de klikverbinding in het midden van het deksel m.b.v. een schroevendraaier los en neem het deksel eraf (zie afb. A).
■ Montage: Zorg dat de delen onder het deksel goed zijn gemonteerd en niet boven de rand uitsteken. Houd het deksel zodanig dat de uitsparing in het deksel tegenover de uitvoer van de snoeren komt te zitten. Druk nu het deksel op de klikverbinding. Controleer of het deksel goed vast zit.

Ventilatordeel

Verwijder het ventilatordeksel alvorens het ventilatordeel te demonteren.

■ Demontage: Steek een schroevendraaier (ca. 8mm) tussen een klikverbinding van het ventilatordeel en het ventilatorhuis en beweeg het ventilatordeel iets omhoog (zie afb. B). De klikverbinding gaat dan los.

Maak met behulp van de schroevendraaier ook de andere klikverbindingen los en neem het ventilatordeel rechtstandig uit het ventilatorhuis.

■ Montage: Houd het ventilatordeel recht boven het ventilatorhuis en wel zodanig dat de snoeruitvoer recht boven een uitsparing zit. Duw nu het ventilatordeel zo recht mogelijk in het huis zodat het op alle punten goed vast klikt.

Aansturingsprint

De aansturingsprint bevindt zich aan de bovenzijde van het ventilatordeel. Verwijder daarom eerst het ventilatordeksel alvorens de aansturingsprint te demonteren.

■ Demontage: Druk met een schroevendraaier een klikverbinding aan één kant van de aansturingsprint opzij en trek tegelijkertijd de print iets omhoog (zie afb. E). Maak nu ook de andere klikverbindingen los. Neem de print uit het ventilatordeel en koppel de aansluitingen los.
■ Montage: Sluit de bedrading van de ventilator aan op de aansturingsprint. Druk de print recht tussen de klikverbindingen op het ventilatordeel. Druk de print nu aan totdat de verbindingen vast klikken. Zorg dat de printplaat niet buigt!

Specifications

Voedingsspanning: 230V±10%,enkelfase, 50Hz
Minimum omgev-ingstemperatuur:	-10°C
Maximum omgev-ingstemperatuur:	+40°C
Luchtvochtigheid (continu):	95% (motor), niet condenserend 85%(elektronica), niet condenserend

Conformiteitsverklaring

Inventum B.V. is een ISO 9001-gecertificeerde onderneming. Inventum B.V. verklaart dat de aan de voorzijde vermelde woonhuisventilator (InventiBox DC-P) voldoet aan de richtlijnen:

Machinerichtlijn (2006/42/EEG)

Laagspanningsrichtlijn (2006/95/EEG)

EMC richtlijn (2004/108/EEG)

Houten, 25 Juli 2012

Geïnstalleerd door/Installé par:

Inventum B.V.

Postbus 275, 3990 GB Houten
