GEBRUIKSAANWIJZING TVVR36021 ABUS

Waarschuwingen 61
Leveringsomvang 62
Overzicht:Netwerkrecorder 63
Overzicht: Buitendomecamera 64
Overzicht: buitencamera 65
Tips voor de camera-installatie 66
Software - configureren 67
Hardware-installatie 74

Dansk

Quickguide voor Videobewakingsset: TVR36020 | TVR36021

In deze korte handleiding worden de eerste instellenen voor uw videobewakingsset beschreven. Gedetailleerde informatie vindt u in de meegeleverde gebruikershandleiding.

Geachte klant,

Wij wilnen u bedanken voor de aanschaf van dit product. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De overeenstemming werden aangetoond, de overeenkomstige verklaringen en documenten zich bij de fabrikant (ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany) gedeponeerd.

Om deze toestand te behouden en een gebruik zonderGeVaren te garanderen, moet u als gebruiker.Deze montage-instructies in ache nemen! Lees de handleiding aandachtig door voordat u het product in bedrijf stelt,houdt u a.u.b.rekening met alle bediening enveilighedsinestructies!Alle genoemde bedrijfsnamen enproductnamen zijn handelsnamen van de eigenaar. Alle rechten voorbehoven.

Als u vragen heeft, neem dan a.u.b. contact op met uw specialzaak.

Waarschuwingen

Houd sterke magnetoelden op afstand van de netwerkcamera.

Zorg voor een ononderbroken stroomtoevoer bij het gebruik met permanente spanningsbron.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik de netwerkcamera alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Steek geen voorwerpen in de camera (bijv. naalden).

Let op dat er.altijd voldoende ventilatie is.

Let op dat de netwerkcamera goed gemonteerd is.

Gebruik de netwerkcamera alleen met een geschikte spanningsbron.

Leveringsomvang

4-kanaals Digitale Network Recorder incl. HDD
- 2 x WLAN HD 720p Buiten Dome Camera | WLAN HD 720p Buiten Camera
- 3 x Voeding incl. EU-, UK- en AUS-stekkers
- 1x1m netwerkkabel 2x18m netwerkkabe
- USB-muis
- Bevestigingsmaterial
Korte handleiding
CD-ROM

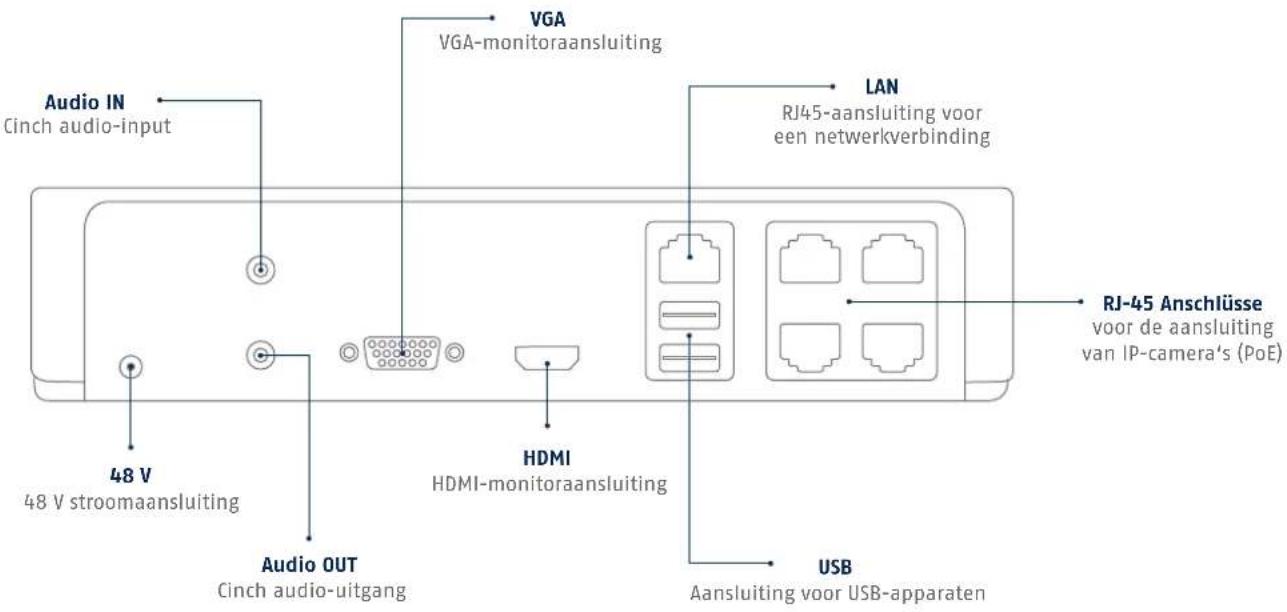

Overzicht: Netwerkrecorder

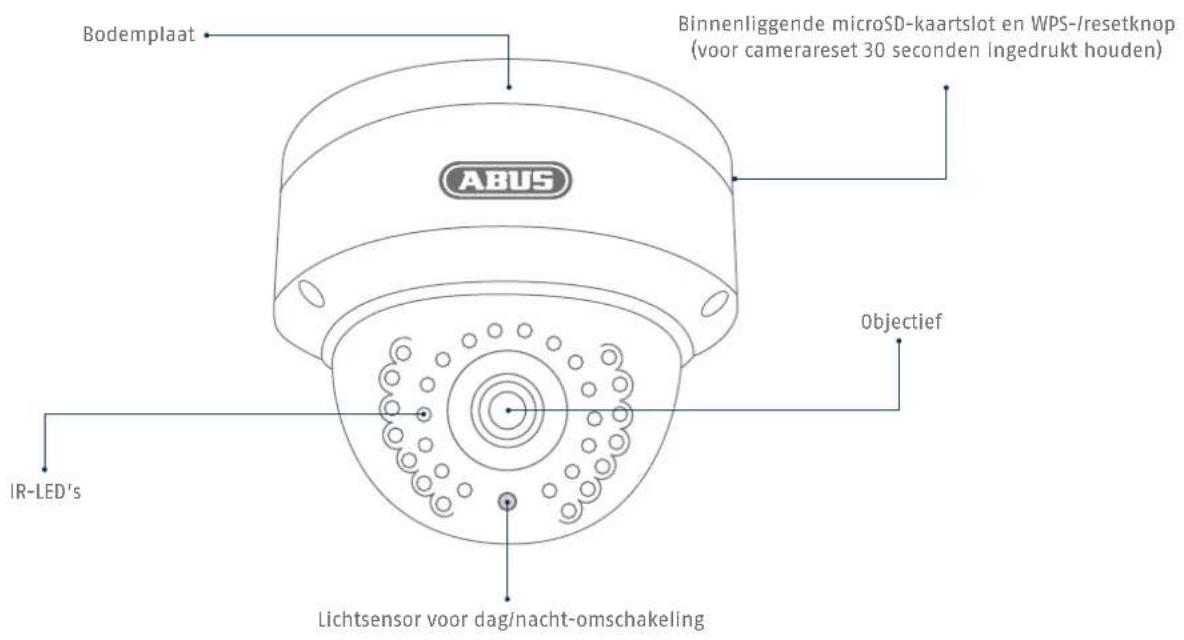

Overzicht: Buitendomecamera

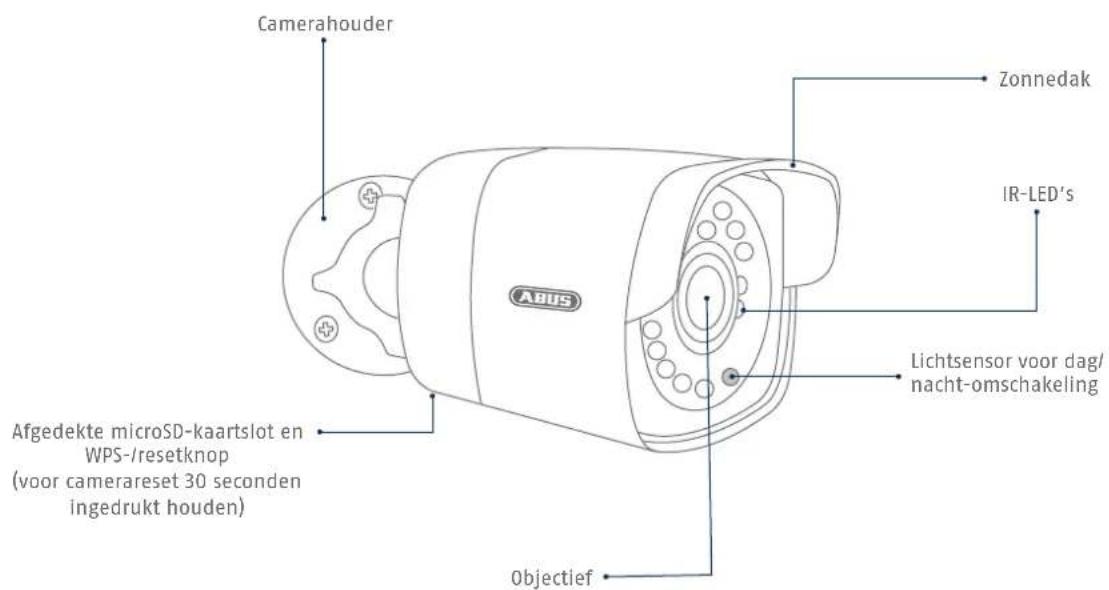

Overzicht: buitencamera

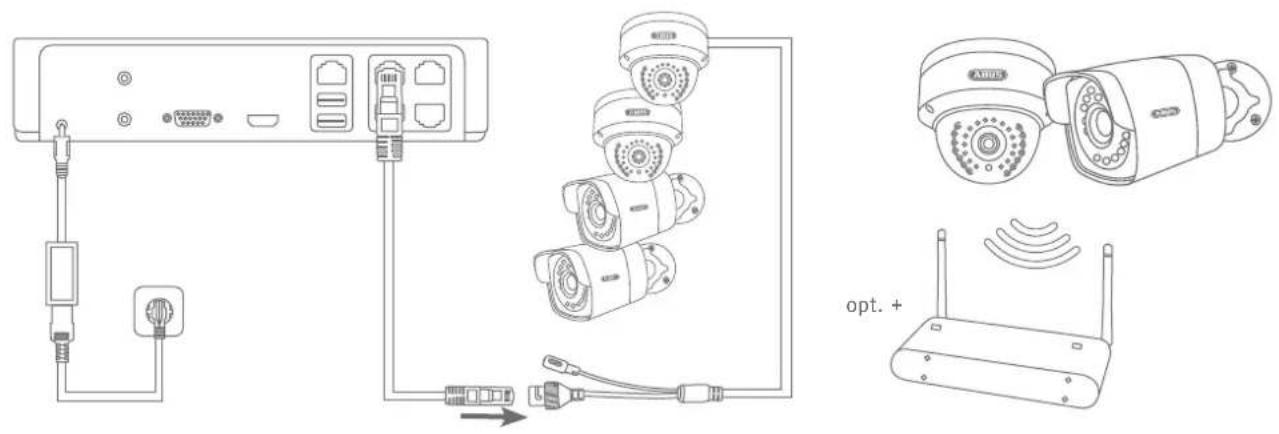

Tips voor de camera-installatie

Voorzie de recorder van spanning De blauwe LED-balk op de bovenkant van de recorder signaleert, dat het apparaat aan is. U heeft de mogelijkheid het branden van de LED-balk via het menu uit te schaken.

Software - configureren

123

Selecteer de gewenste taal en klik op [n]n

Wonneer u de markering in het selectiehokje verwijdert, worden de assistant manager bij de volgende start Nieteer automatischuitgevoerd. Klik op Volgende.

Geef in het veld het Admin Passwoord, wachtwoord 12345 in. Bevestig met Enter.

456

Wanneer u het wachtwoord wilt wijzigen selecteer dan Nieuw Admin Password. Geef het neue wachtwoord in het veld Nieuw passwoord in en bevestig dit door het nuwe wachtwoord nog een keer in the voeren. Bewaar het wachtwoord op een veilige plaat. Klik op Volgende.

Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het scherm door op Volgende te klikken.

Verbindingsnelheid bij "NIC-type" handmatig instellen. Vooringesteld en aanbevolen worden de automatische herkenning (self adaptive).

Indien u de adresgeveens automatisch wilt latent toewijzen, zet dan een markings in selectiehokje bij DHCP. De adressen worden dan automatisch door de router geveen (zover onder- steunt). Gaat u in dit geval verder met sunt 13.

Indien de router de adresgevens nicht automatisch toewijst, geef dan de gegvens in de volgende stappen handmatig in. In het schema ziet u een voorbeeld van een configuratie met de waar bij horende IP adressen.

HetIPv4-Adres moet overeenkomen met de standardaard gateway Waarde in de eerste drie cijfers. Het laatste getal geeft de door de standardaard gateway aangesproken apparaten weer en wordt voor elk apparaat afzonderlijk ingesteld. Selecteer de recorder bijvoorbeeld 64, zo xxx.xxx.xx.64.

10 11-12

Het IPv4 Subnetmask is een networksegment, waar bij IP adressen metdezelfde netwerkadressen worden gebruikt. De standardwaarde is meestal 255.255.255.0. Om de waarde voor de IPv4 Standard Gateway te bepalen, kunt u een computer met een Windows besturingsysteme gebruiken die is verbonden met het netwerk.

Ga in het menu startaar uityoeren en typ "cmd".Er wordt een venster geopend met een opdracht prompt en typ ,ipconfig".U kunt in het neueve venster de standard gateway accepteren.

De DNS Server vertaalt het Internetadres om in een IP adres. Voer bij Voorkeur DNS Server de waarde van de standard gateway in.

13 14 15

Alle harde schijven, die u wilt gebruiken voor opnamen,要去en eerst geinitialiseerd worden. Selecteer de gewenste harde schijf om de harde schijven te initialiseren.

Klik op Init. En bevestig de succesvolle initialising met OK. Verlaat het scherm met OK en ga waar het volgende scherm met Volgende.

Klik op Zoeken om maar beschikbarenetworkkamera's netwerken te zoeken.

16 17 18

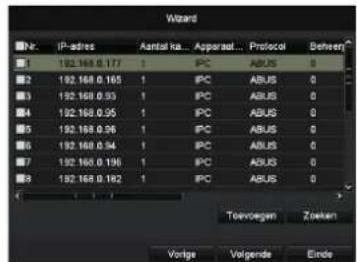

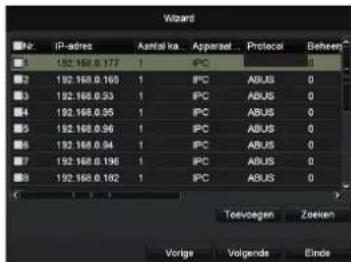

Hieronder vindt u alle compatibele networkkamera's. Activeer met het selectiekaxe het gewenste camerakanaal en klik op Toevoegen. Ga na het volgende scherm met „Volgende".

Selecteer in het verwolgkeuzenu van de Camera met welk kanaal u wilt opnemen. Houd er rekening mee dat de tijsd schem's in het recordermenu moeten worden vastgelegd. Aanvulende informatie hierover vindt u in de gebruikershandleiding.

Om de opname te activeren, dient u op het selectievakje te klikken bij Opname Gestart. Selecteer of er continu (Opname plannen) of alleen bij een beeldverandering (Motion Detectie) opgenomen moet worden.

1920

Voor het overnemen van de opnameinstellingaar een of meerdercamerakanaalen, klikt u op Koptier.Activeer hetselectiekve van het gewenste camerakanaal en klik op OK.De instelingen worden nu voor dit camerakanaal gekopieerd.

Klik op OK om de eerste installmentie af te sluiten.

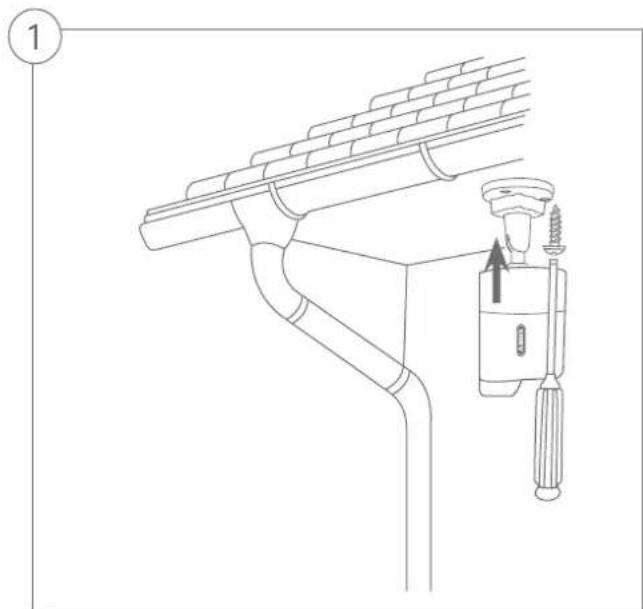

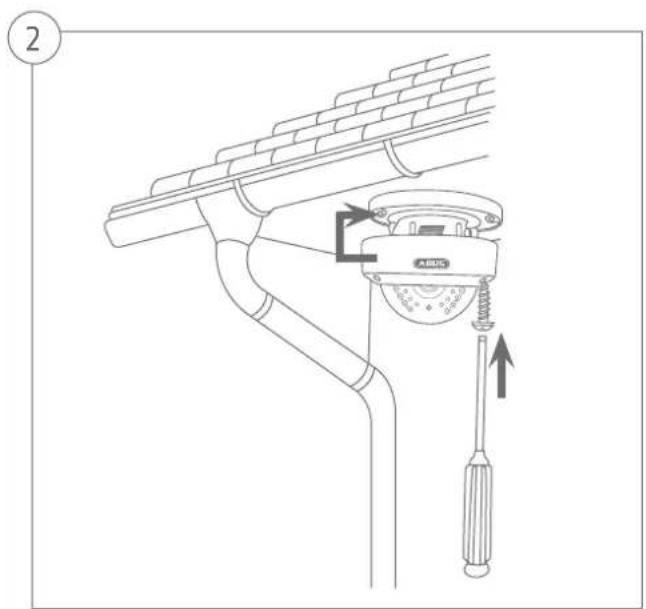

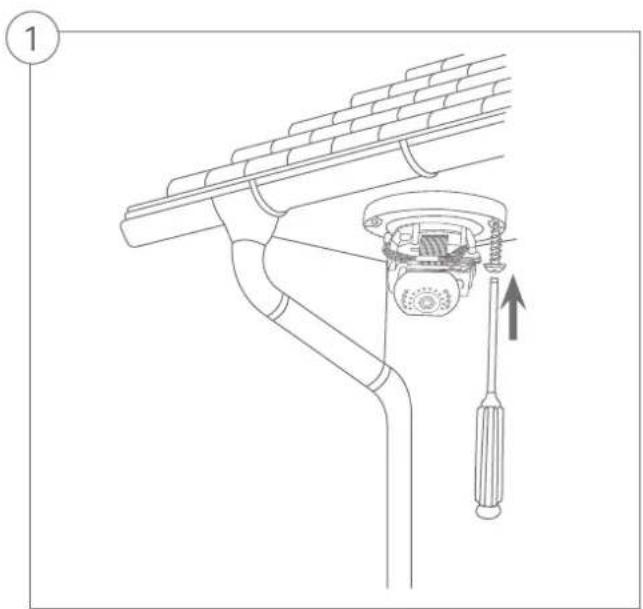

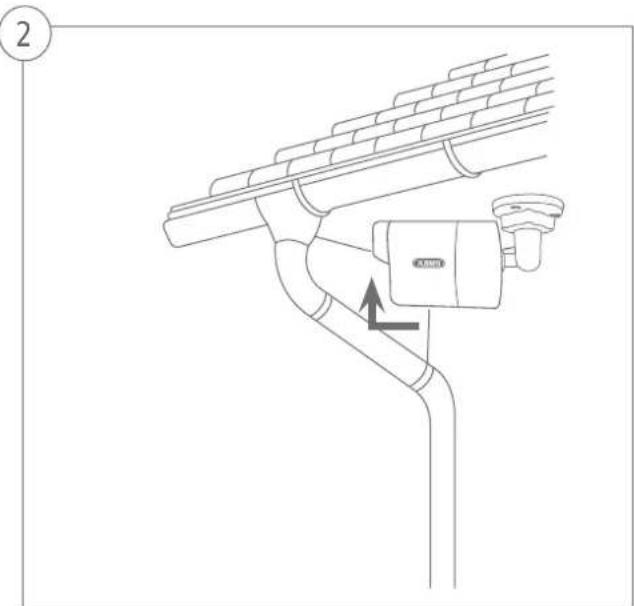

Hardware-installatie
