BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installmenter.

Het hoofdstuk "Installatie" is bestemd voor de vakman.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevalen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur verilgheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan möglichke gevolgen wonneer de veiligheidsaanwijzing worden genedeerd.

Hier staan maatregelen om het gevaar af te wen-den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranden (verbranding,verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanner diezne nicht in acht worden genomen.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.

VOORZlichtig Aanwijzingen die kunnen leiden tot middelmatig zwaar of Licht letsel, wonneer deze Niet in acht worden genomen.

1.2 Andere aandachtspunten in denen documentatione

Info

Algemene aanwijzingen worden aangeduid met het symbol dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materielle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

Dit symbol geeft aan dat uiets moet doeon. De vereiste handelingen worden stapsgewijds beschreiben.

1.3 Maateenheden

Info

Tenzij anders worden vermeld, worden alle maten in millimeters aangegeven.

2. Veiligheid

2.1 Voorgeschreve genbruik

Het toestel is bestemd voor het opwarmen van drinkwater of het warm honden van voorverwarmd water en kan een of Meerdere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijkke omgeving. Het kan veilig bediend worden door personen die waarover Niet geinstruerd着眼. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het Kleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruekte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60^

Bij uitlooptemperaturen van meer dan 43^ bestaat ge-vaar voor brandwonden.

Het is möglichk dat de warmwatertemperatuur afwijk van de ingestelde nominale temperatuur, wanner de doorstromer worden gebruikt met water dat bijv. door een zonne-installatie is voorverwarmd.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8aar, alsmede door personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hengehonden worden, of wanner ze met betrekking tot hetveilige gebruik van het toestel geinstrueerd着眼 en degevaren die waaruit ontstaan, begren bebben. Kinde- ren mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersondouduiyloeren.

Materièle schade

Het toestel en de kraan dienen door de gebruiker gegen vorst beschermd te worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De elektronisch geregelde doorstromer houdt de uitloooptemperatuur tot aan de vermogensgrens constant, onafhankelijk van de aanvoertemporatuur.

Het toestel verwarmt het water direct aan het tappunt zodia u het warmwaterventiel in de kraan opent. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

Zie voor de tapdrempel het hoofdstuk "Installatie / Technische gegevens / Gegevenstabel, aan".

Het warmwatervermögen is afhankelijk van de koudwatertempoatuur, het verwarmingsvermögen, het doorstroomvolume en de ingestelde gewenste temperatuur.

Wanneer de maximale toeovertemperatuur voor naverwarming worden overschreden, worden er Niet naverwarmd.

Warmwatertemperatuur

U kurz de uitlooptemperatuur van het warme water traploos instellen.

Temperatuurbegrenzung / Verbrandingsbeveiliging

De maximale uitlooptemperatuur kan voor het toestel worden begrensd op 43^ . Neem waarvoort contact op met uw installmenter.

Verwarmingsystem

Het blankdraadelement heeft een drukvaste kunststofmantel. Het verwarmingssysteme is (zowel) geschikt voor kalkarm als kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteme zorgt voor een snelle en efficiente warmwatervoorzieening.

Info

Het toestel is uitgerust met een luchtherkenning, die beschadiging van het verwarmingssysteme grotendeels voorkomt. Als er tijdens de werkig luckht in het toestel komt, schakelt het toestel het verwarmingsvermogen gedurende een minuutuit, zodat het verwarmingssysteme worden beschermd.

4. Bediening

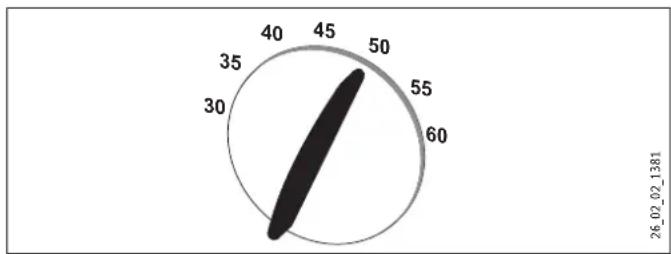

Draai de temperatuurinstelknop maar de gewenste positie.

Als bij volledig geopende kraan en maximale temperatuurinstelling onvoldoende uitlooptemperatuur worden verkregen, loopt ermeer water door het toestel dan het verwarmingselement kan opwarmen.

Verminder het doorstroomvolume bij de kraan.

4.1 Instellingsaanbevelingen

Wanner u het toestel met een thermostatische kraan gebruikt, is het aan te bevelen de temperatuur op het toestel in te stellen op de maximale temperatuur. U stelt de gewenste temperatuur dan in op de thermostatische kraan.

Na onderbreking van de watertoevoer

Materielle schade

Om te vermijden dat het blankdraadelement na onderbreking van de watervoorzieening beschadigd raakt,要去 het toestel met de volgende procedure wee in werkung worden gesteld.

Schakel het toestel spanningsvrij door de zekeringenuit te schakelen.
- Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij়n van lucht.
Schakel de netspanning opniew in.

4.2 Temperatuurbegrenzing / Verbrandingsbeveiliging

De maximale uitlooptemperatuur kan voor het toestel worden begrensd op 43^ . Neem waarvoort contact op met uw installmenter.

5. Reiniging, verzorging en onderhoud

• Gebruik geen schurende reinigingsmiddelen of reinigings-middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.
  Controller de kranen regelmatig. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Problem Oorzaak Oplossing
Het toestel schakelt nicht in, hoewel de warmwa-terkraan volledig open staat.	Er is geen spanning.	Controleer de zekeringen van de huisinstallatie.
	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en / of ontkalk de straalregelaar of de dou-chekop.
Terwijl er warm water worden afgenomen, stroomt er kortstandig koud water.	De luchtherkenning heeft lucht in het water vast-gesteld en schakelt het verwarmingsvermögen gedurende korte tijduit.	Na 1 minuut treedt het toestel automatisch waar in werkung.
Gewenste temperatuur >45 °C wordt nicht bereikt.	De watertoevoer is on-derbroken.	Ontlucht het toestel en de koudwatertoevoer-leiding (zie hoofdstuk "Bediening / Instel-lingsaanbevelingen / Na onderbreking van de watertoevoer").
	De aanvoertempera-tuur voor koud water is >45 °C.	Verlaag de aanvoer-temperatuur voor koud water.

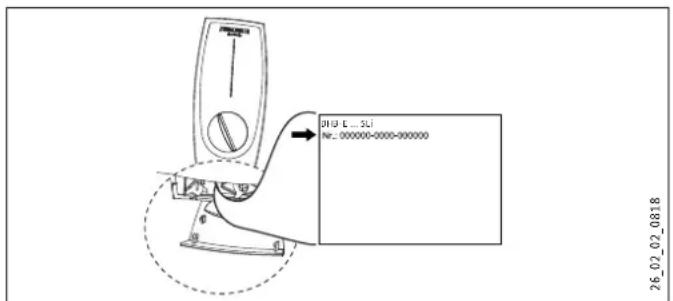

Waarschuw de installmenter als u de oorzaak zich nicht kunt verhelen. Houd het nummer op het typeplaatje (000000-0000-000000) bij de hand voor een betere en snellere afhandeling.

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installmentuitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkung en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en verwangingsonderdelen voor het toestel.

Materièle schade

Neem de maximaal toegelaten toevoertemperatuur in acht (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel"). Bij hogere temperaturen kan het toestel beschadigd raken. Met een centrale thermostatische kraan (zie hoofdstuk "Installatie / Toestelbeschrijving / Toebehoren") kut u de aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be-palingen in acht.

• Beschermingsgraad IP 25 (straalwaterdicht) is alleen gewaarborgd met vakkundig gemonteerde kabeltulle.
• De specifieke elektrischeesterstand van het water mag Niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een water-koppelnet moet u rekening honden met de laagste elektrischeesterstand van het water (zie het hoofdstuk "Installatie / Technische geevens / Gegevenstabel"). De specifieke elektrischeesterstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

• Wandbevestiging
• Montagesjabloon
  -2 nippels
  Koud water 3-weg kogelkraan
• Warm water T-stuk
  -Vlakke afdichtingen
• Zeef
• Doorstroomvolumebegrenzer
  Kunststoffvormring
  Kunststof aansluiistukken / montagehulp
  -Kap-en achterwand-geleidingsstukken

8.2 Toebehoren

Kranen

• MEKD-eengreeps-keuken-drukkraan
  -MEBD-eengreeps-bad-drukkraan

Waterstoppen G 1/2 A

Wanneer u andere dan de in het toebehoren aanbevolen opbouwdrukkranen gebruikt, gebruikt u de waterstoppen.

Montageset opbouinstallatie

• Soldeerschroefkoppeling koperbuis voor soldeeraansluiting 12mm
  Persfitting koperbuis
• Persfitting kunststoffbuis (geschicht voor Viega: Sanfix-Plus of Sanfix-Fosta)

Universeel montageframe

• Montageframe met elektrische aansluitingen

Buiskit voor toestellen onder het aftappunt

Wanner u de wateraansluitingen (G 3/8 buitendraad) boven het toestel aansluit, heeft u de buiskit voor montage onder het aftappunt nodig.

Buiskit voor verschoven montage

Wanneer u het toestel 90mm ten opzichte van de wateraansluiting verticaal omlaag要去verschuiven, gebruikt u deze buiskit.

Buiskit voor verranging van de gas-waterverwarmer

Wanner de bestaande installment gas-waterverwarmeraansluitingen omvat (koudwateraansluiting links en warmwateraansluitingrechts), heeft u deze buiskit nodig.

Buiskit DHB-watersteekkoppelingen

Wanner de bestaande installment watersteekaansluitingen van een DHB omvat, gebruikt u de watersteekkoppelingen.

Lastafwerprehais (LR 1-A)

Het lastafwerprélas voor inbouw in de elektrische verdeling maar een Voorrangsschakeling van de doorstromer toe, wanneer bijvoorbeeld tegelijkertijd elektrische boilerverwarmingstoestellen gezrukt worden.

ZTA 3/4 - centrale thermostatische kraan

Thermostatische kraan voor centrale voormenging, bijvoorbeeld wanner een doorstromer worden gecombineerd met een zonne-in-stallatie.

INSTALLATIE

Voorbereidingen

9. Voorbereidingen

9.1 Montageplaats

Materièle schade

Het toestel mag alleen in een vorstvrije ruimte geinstalleerd worden.

Monteer het toestel verticaal en in de buurt van het tappunt.

Het toestel is geschikt voor montage onder of boven het aftappunt.

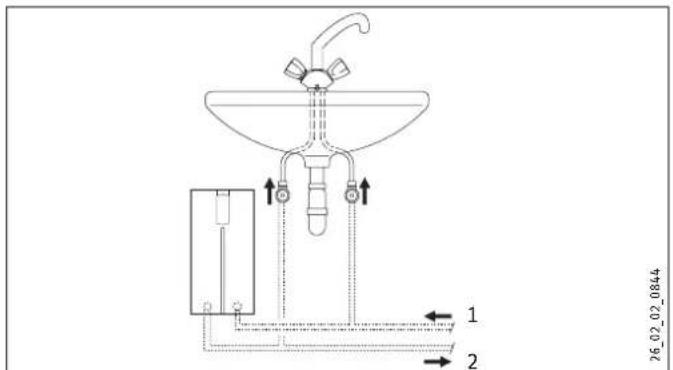

Montage onder het aftappunt

1 Koudwatertoevoer
2 Warmwateruitloop

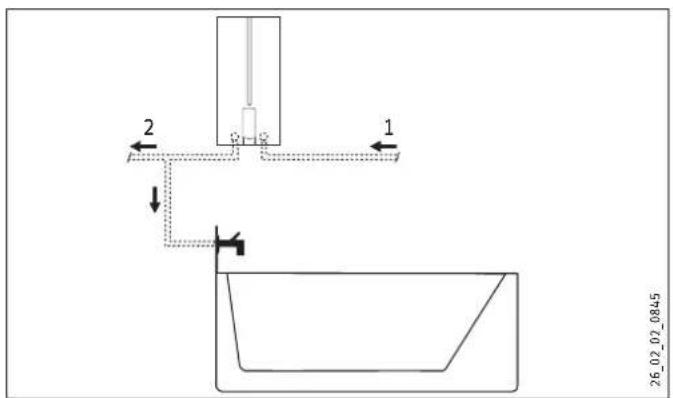

Montage boven het aftappunt

1 Koudwatertoevoer
2 Warmwateruitloop

Info

Monteer het toestel aan de muur. De muur要去 voP doende draagvermogen hebben.

9.2 Waterinstallatie

• Een veiligheidsklep is nicht vereist.
  Spoel de waterleiding grondig door.

Kranen

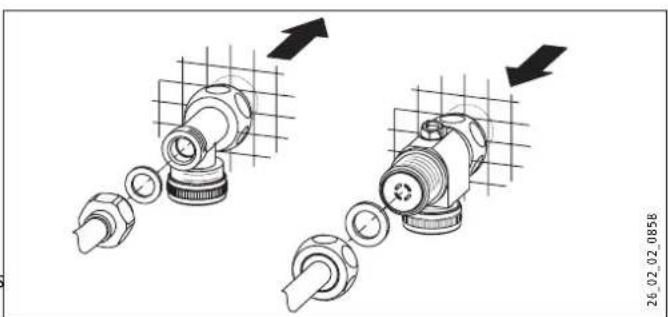

Gebruik geschiktde drukkranen (zie hoofdstuk "Installatie / Toestelbeschrijving / Toebehoren"). Open kransen zich nicht toegestaan.

De 3-weg kogelafsluitklep in de koudwatertoevoer mag nicht gebruikt worden om het debiet te smoren. De 3-weg kogelafsluitklep dient om het toestel af te sluiten.

Toegestaan materiaal waterleidingen

Koudwatertoevoerleiding:
thermisch gegalvaniseerde stalen buis, roestvrijstalen buis, koperbuis of kunststofbuis
- Warmwateruitloopleiding:

vrijstalenuis, koperbuis of kunststoffuis.

Materièle schade

Wonneer kunststoffbuizen gebrukt worden, dient u rekening te honden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").

Debiet

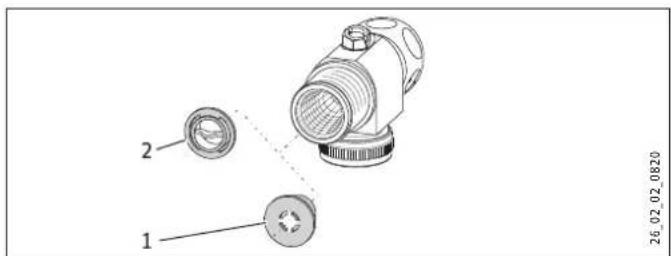

Controller of het debiet (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel", aan) voor het inschakelen van het toestel bereikt worden.
Als het benodigde debiet bij volledig geopende aftapklep Niet worden gehaald, verhoogt u de waterleidingdruk. Als het debiet ondanks de verhaging Niet worden bereikt, demonteert u de doorstroomvolumebegrenzer enplaatst u de kunststof vormring.

1 Doorstroomvolumebegrenzer
Kunststoffvormring

Info

Voor een goede werkig van de thermostatische kraan mag u de doorstroomvolumebegrenzer Niet verrangen door de kunststof vormring.

INSTALLATIE

Montage

9.3 Toestel met selecteerbaar aansluitvermögen

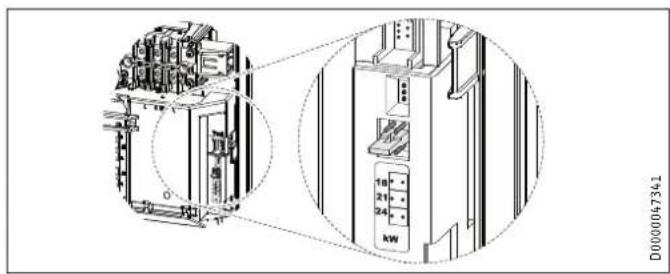

Het toestel DHB-E 18/21/24 SLi worden geleverd met de instelling op 21kW Als het toestel met een ander vermogen geinstalleerd moet worden, gaat u als volgt te werk:

Verplaats de codeerstekker overeenkomstig het gekozen vermogen, selecteerbaar vermogen en de zekering van het toestel, die "Installatie / Technische geveens / Gegevenstabel".
Markeer het geselecteerde vermogen op het typeplaatje. Gebruik waarvoor een watervaste stift.
- Monteer een doorstroomvolumebegrenzer met het juiste toestelvermogen (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").

10. Montage

Standaardmontage

-Elektrische installmente onderaan, onderbouwinstallatie

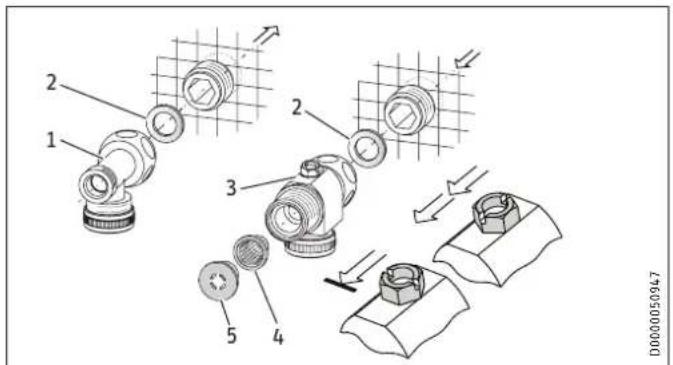

- Wateraansluiting onderbouwinstallatie

Zie voor meer montagemogelijkheden het hoofdstuk "Installatie / Alternatieven voor montage":

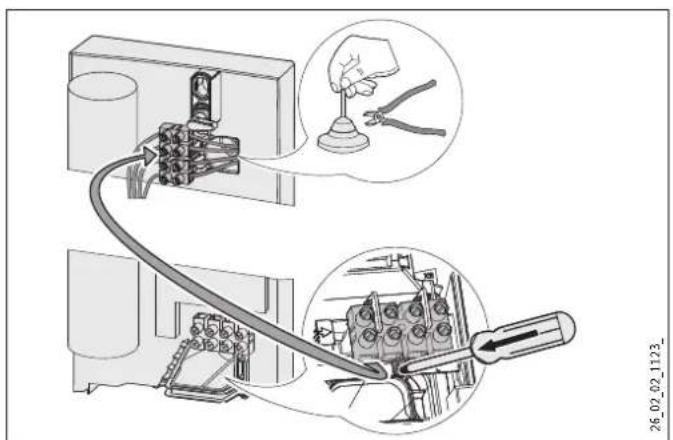

-Elektro-aansluiting onderbouw boven
Elektro-aansluiting opbouw

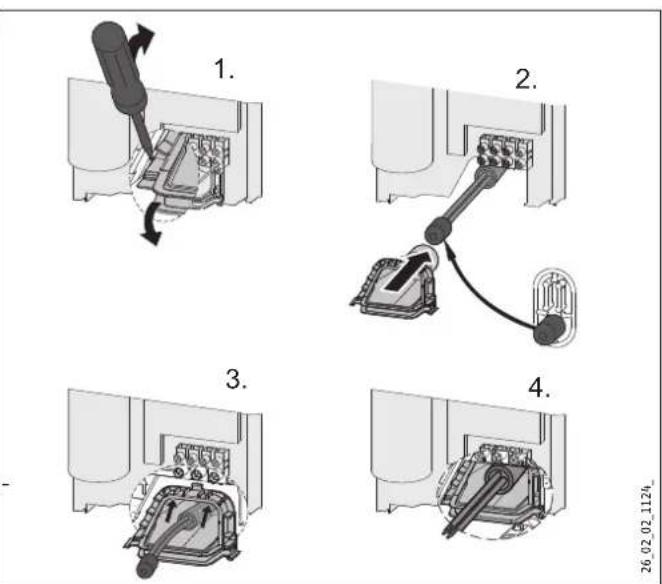

- Grote geleiderdoorsneden bij elektro-aansluiting onder
Aansluiting van een lastafwerpretais
Waterinstallatie opbouw
Waterinstallatie opbouw met soldeeraansluiting / persfitting

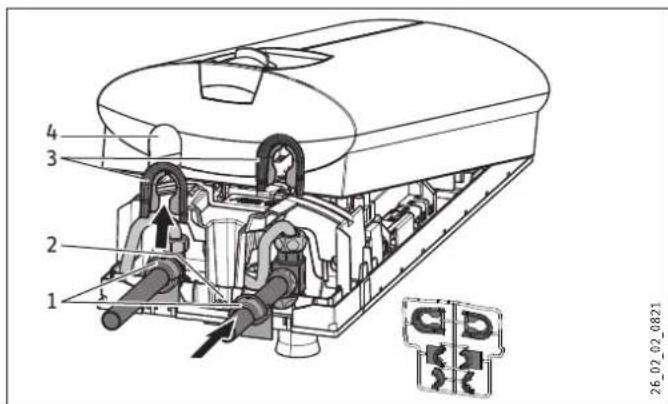

Waterinstallatie opbouw, montage van de bovenkap

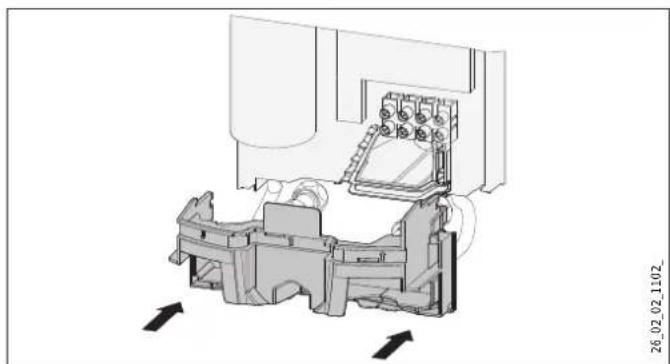

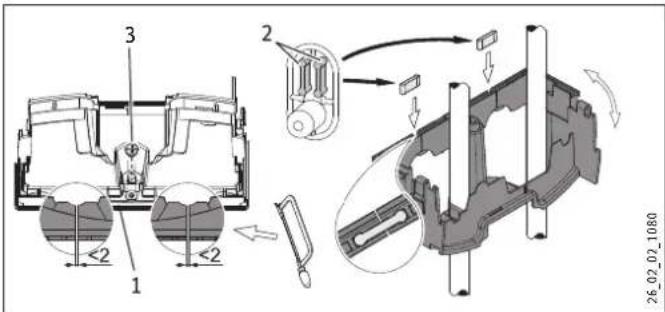

- Montage onderstuk anschterwand bij opbouwschroefaansluiting
- Wandbevestigbing bij verranging van het toestel

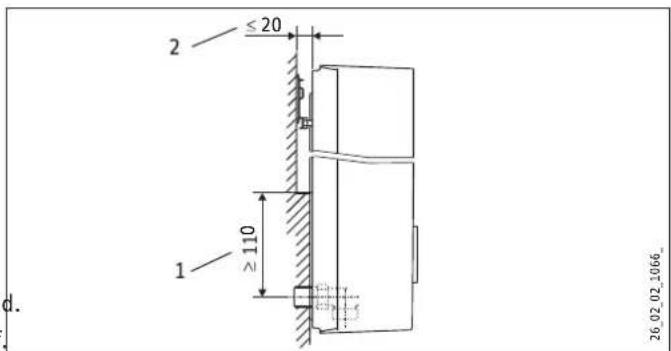

- Installatie bij betegeling

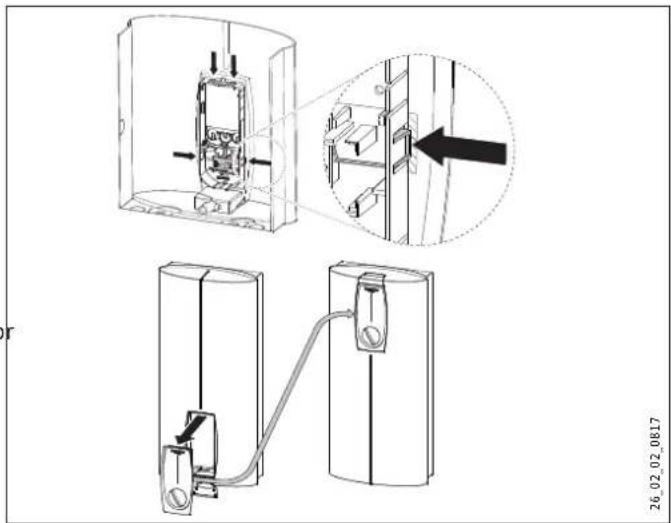

Gedraide bovenkap

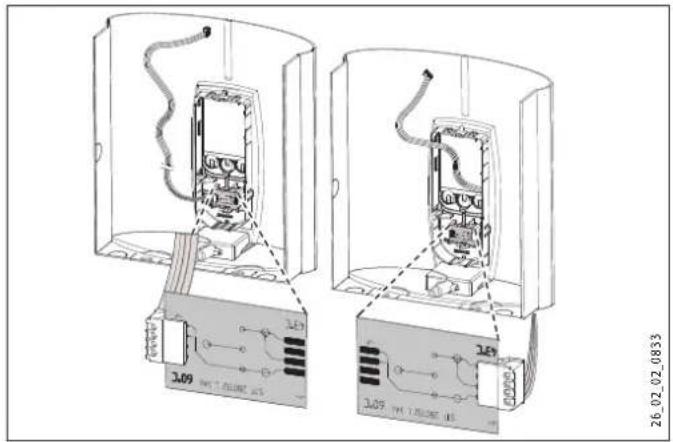

- Temperatuurbegrenzung / Verbrandingsbeveiliging

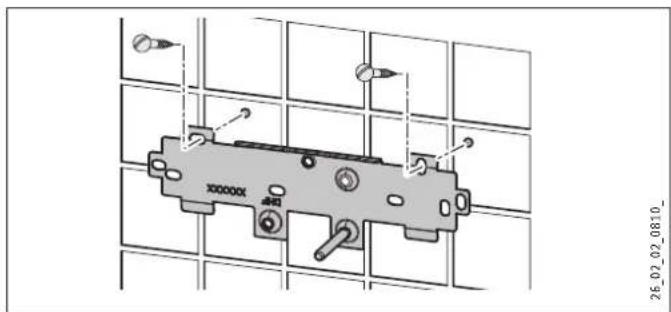

10.1 Standaardmontage

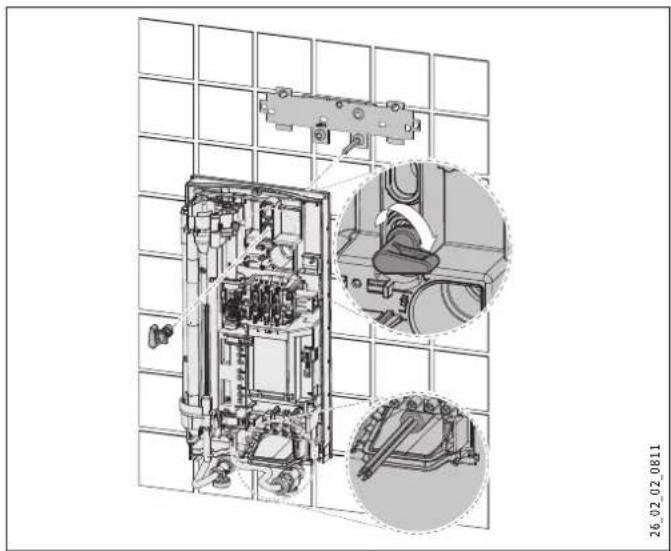

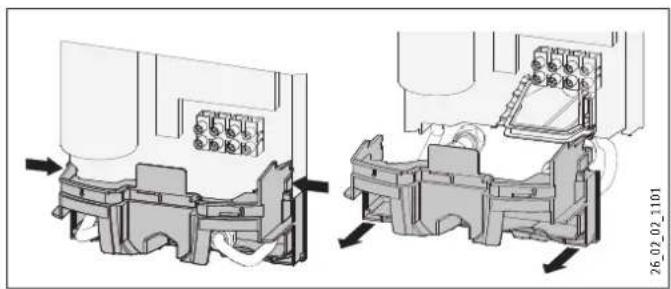

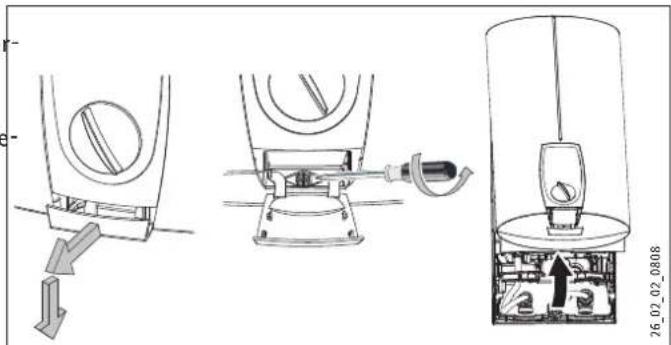

Toestelopenen

• Open het toestel door de klep waar voren omlaag te trekken. Draai de schroef los en kantel de bovenkap.

Scheid de hinterwand door de beiden vergrendelhaken in te drukken en het onderstuk van de hinterwand waar voren eraf te trekken.

Bereid de netaansluitkabel voor.

Wandbevestiging monteren

• Teken de boorgaten af met de montagesjabloon. Wanner het toestel gemonteerd worden met opgebouwde wateraansluitingen, dient u ook een bevestigingsgat in het onderste gedeelte van de sjabloon af te tekenen.

INSTALLATIE

Montage

Boor de gaten en bevestig de wandbevestiging op 2 puntenToestel monteren met het gegaste bevestigingsmaterial (schroeven en plug-gen Niet meegeleverd).
Monteer de wandbevestigng.

Wateraansluiting tot stand brengen

Materiele schade Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Dicht af en schroef de nippel erin.

1 Warm water met T-stuk
2 Dichting
3 Koud water met 3-weg kogelkraan
4 Zeef
5 Doorstroomvolumebegrenzer of kunststof vormring (zie hoofdstuk "Installatie / Waterinstallatie / Debiet")

Info

Bij de DHB-E 18/21/24 Sli wordt een tweede doorstroomvolumebegrenzer meegeleverd. Monteer een doorstroomvolumebegrenzer met het juiste toestelvermogen (zie "Volumestroombegrenzing" in het hoofdstuk "Installatie / Technische geevens / Gegevenstabel"):

Schroef het T-stuk en de 3weg kogelafsluitklep met telkens een vlakke affdichting op de nippels.

Materièle schade

De 3-weg kogelafsluitklep in de koudwatertoevoer mag nicht gebrukt worden om het debiet te smoren.

Druk voor een gemakkelijkere montage de kabeltulle van de bovenste elektro-aansluiting van anschraf in dechterwand.
Verwijder de transportstoppen uit de wateraansluitingen.
Neem de bevestigingsknevel uit het bovenste gedeelte van dechterwand.
- Steek de netaansluitkabel anschterlangs door de kabeltulle tot-dat de netaansluitkabel gegen de kabelmantel kommt. Lijn de netaansluitkabel UIT.

Vergroot bij een diameter van de netaansluitkabel van >6mm^2 het gat in de kabeltulle.

Duw het toestel over de schroefbout van de wandbevestiging, zodat de pakkingstof doorboard worden. Doe dat eventueel met een schroevendraier.
Steeke de bevestigingsknevel op de schroefbout van de wandbevestiging.
Druk de weiterwand stevig aan. Vergrendel de bevestigings-knevel door 90^ maar rechts te draaien.

Schroef de buizen met de vlakke affdichtingen op de nippel.

Materièle schade

Voor de werkking van het toestel要去 de zeef ingebouwd zich.

Controller bij verranging van het toestel of de zeef aanwezig is.

INSTALLATIE

Ingebruikname

Elektriciteit aansluiken

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor de aansluiting en instalatie van de elektriciteit UIT conform de voorschriften.

WAARSCHUWING elektrische schok
Aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare kabeltulle. Het toestel moet op alle polen met een afstand van minstens 3 mm van het stroomnetwork losgekoppeld konnen worden.

WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel op de aardleiding is aangesloten.

Materielle schade Houd rekening met de gegevens op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning.

Sluit de netaansluitkabel aan op de klem van de netaansluiting (zie hoofdstub "Installatie / Technische gegevens / Elektriciteitsschema's").

Onderstuk van anschterwand monteren

• Monteer het onderstuk van dechterwand in dechterwand.
  Vergrendel het onderstuk van dechterwand.

Lijn het gemonteerde toestel uit door de bevestigingsknevel los te make, de elektro-aansluiting en dechterwand uit te lijnen en de bevestigingsknevel waar vast te draaien. Als dechterwand van het toestel Niet goed gegen de wand komt,(Intu het toestel onderaan met een extra schroef bevestigen.

• Open de 3-weg kogelafsluitklep of de afsluitklep in de koudwatertoevoerleiding.

11. Ingebruikname

WAARSCHUWING elektrische schok
Ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

• Open en sluit meerdere keren alle aangesloten aftapkransen totdat het leidingwerk en het toestel luchtvrijহn.
  Voere neden dichtheidscontroleuit.
  Schakel de veiligheidsdrukbegrenzer bij stromingsdruk in door de resettoets stevig in te drukken (het toestel worden met uitgeschakelde veiligheidsdrukbegrenzer geleverd).
  Steek de stekker van de kabel van de sensor met de gezraag de waarde op de elektronica.
• Monteer de bovenkap. Controller de plaatsing van de bovenkap.
  Zet de bovenkap vast met de schroef.
  Schakel de netspanning in.
  ▶ Kalibreer de temperatuur. Draai de temperatuurinstelknop maar de rechter- enaar de linkeraanslag.
  Trek de beschermfolie van het bedieningspaneel af.
  Controller de werkking van het toestel.

Overdracht van het toestel

Leg aan de gebruiker de werkking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
Wijs de gebruiker op möglichke geometen, met name het gevaar van brandwonden.
Overhandig hemudge handleiding.

INSTALLATIE

11.2 Opniew in gebruik nemen

Materièle schade

Om te vermijden dat het blankdraadelement na onderbreking van de watervoorzieening beschadigd raakt, moet het toestel met de volgende procedure wee in werkung worden gesteld.

Schakel het toestel spanningsvrij door de zekeringenuit te schaken.
- Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij়n van lucht.
Schakel de netspanning opnieuw in.

Koppel het toestel op alle polen los van het elektriciteitsnet.
Tap het toestel af (zie het hoofdstuk "Installatie / Onderhoud / Toestel aftappen").

13. Alternatieven voor montage

13.1 Elektro-aansluiting onderbouw boven

Snijd de kabeltulle voor de netaansluitkabel open.
Duw de vergrendelhaak voor bevestiging van de netaansluit klem omlaag. Trek de netaansluitklem eruit.
Verplaats de netaansluitklem in het toestel van onder maar boven. Bevestig de netaansluitklem door deze onder de vergrendelhaar te schuiven.
Plaats de schakeldraden onder de draadgeleiding.

13.2 Elektro-aansluiting opbouw

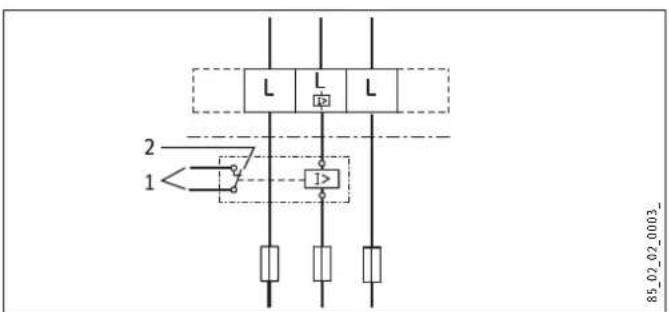

Info

Bij dit aansluittype wijzigt de beschemingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis hetvakje IP 24 aan.Doe dat met een balpen.

Materièle schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een neuechterwand te gebruiken.

Snijd of breek de benodigde doorvoer in dechterwand netjes uit (zie hoofdstuk "Installatie / Technische gegevens / Afmetingen en aansluitingen"). Verwijder zo nodig scherp eranden met een vijl.
Leid de aansluitkabel door de kabeltulle. Sluit de aansluitkabel aan op de netaansluitklem.

13.3 Grote geleiderdoorsneden bij elektroraansluiting onder

Als u een kabel met een große diameter gebruikt, kan de kabeltulle na de montage van het toestel gemonteerd worden.

Maak voor montage van het toestel de kabeltulle met behulp van een schroevendraier los.
Schuif de kabeltulle over de netaansluitkabel. Gebruik de montagehulp uit het leveringspakket. Vergroot bij een diameter van >6mm^2 het gat in de kabeltulle.
Schuif de kabeltulle in de weiterwand. Vergrendel de kabeltulle.

INSTALLATIE

Alternatieven voor montage

13.4 Aansluiting van een lastafwerpretais

Plaats een lastafwerpretais in combinatie met andere elektrische toestellen in de elektrotechnische installmentie, bijv. elektrische boilerverwarmingstoestellen. De lastafwerping vindt plaats bij de werkung van de doorstromer.

Materièle schade

Sluit de fase die het lastafwerpretais schakelt, aan op de gerekkte klem van de netaansluitklem in het toestel (zie hoofdstub "Installatie / Technische gegevens / Elektricieteitschemas").

13.5 Waterinstallatie opbouw

Info

Bij dit aansluittype wijzigt de beschemingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis hetvakje IP 24 aan.Doe dat met een balpen.

• Monteer waterstoppen met dichtingen om de inbouwaansluitig af te sluiten. Bij de kranen uit het toebehoren zitten de waterstoppen en dichtingen in het leveringspakket. Voor andere dan de door ons aanbevolen drukkransen kut u waterstoppen en dichtingen als "Toebehoren" bestellen.

Monteer een geschichte drukkraan.
Plaats het onderstuk van dechterwand onder de aansluitbuizen van de kraan en zet het vast in dechterwand.
Schroef de aansluitbuizen op het T-stuk en de 3-weg kogelafsluitklep.

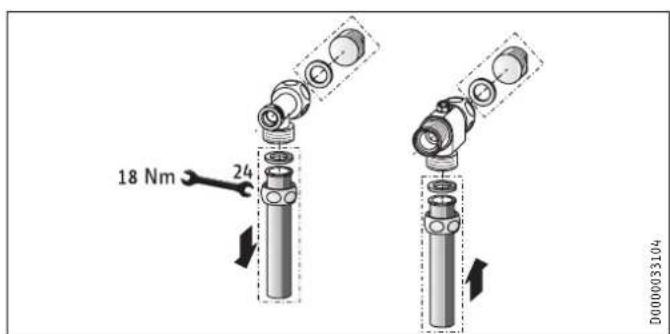

13.6 Waterinstallatie opbouw met soldeeraansluiting / persfitting

U kunt met het toebehoren "soldeeraansluiting" of "persfitting" koperbuizen of kunststofbuizen verbinden.

Bij "soldeeraansluiting" met een schroefaansluiting voor 12 mm koperbuizen dient u als volgt te werk te gaan:

Schuif de wartelmoeren over de aansluitbuizen.
Soldeer de inlegstukken op de koperleidingen.
Plaats het onderstuk van dechterwand onder de aansluitbuizen van de kraan en zet het vast in dechterwand.
Schroef de aansluitbuizen op het T-stuk en de 3-weg kogelafsluitklep.

Info

Houd rekening met de info van de fabrikant van de kraan.

13.7 Waterinstallatie opbouw, montage van de bovenkap

1 Achterwand-geleidingsstukken
2 Schroef
3 Kapgeleidingstukken
4 Doorvoeropening

Breek de doorvoeropeningen in de bovenkap netjesuit. Gebruik, indien nodig, een vijl.

Info

In geval van eenkleine verschuiving van de aansluitbui- zen kunt u de kapgeleidingsstukken gebruiken.

Zijn de aansluitbuizen in grotere mate verschoven, monteer dan de achterwandgeleidingsstukken Niet.

Bij montage van de aansluitbuizen zonderverschuiving breekte u de lipjes uit de kapgeleidingsstukken.
▶ Klik de kapgeleidingstukken vast in de doorvoeroppeningen.
- Plaats de weiterwandgeleidingsstukken op de buizen. Schuif ze in elkaar. Tenslotte schuift u de geleidingsstukken tot aan de aanslag gegen dechterwand.
Bevestig de hinterwand onderaan met een schroef.
Als u flexibele wateraansluitleidingen gebruikt, voorkomt u dat de kniestukken verdraaien (bajonetaansluitingen in het toestel).

INSTALLATIE

Alternatieven voor montage

13.8 Montage onderstuk achefterwand bij opbouwschroeefaansluiting

Bij gebruik van opbouwschroefaansluitingen kan het onderstuk van dechterwand ook na de kraanmontage gemonteerd worden. Daarvoortaat u als volgt te werk:

Zaag het onderstuk van dechterwand open.
Monteer het onderstuk van dechterwand door het zijde-lings open te buigen en over de opbouwbuizen te steken.
Steek de verbindingsstukken weiterlangs in het onderstuk van dechterwand.
▶ Klik het onderstuk van dechterwand vast in dechterwand
Bevestig het onderstuk van dechterwand met een schroef.

1 Onderstuk van dechterwand
2 Verbindingsstukken uit het toebehoren
3 Schroef

13.9 Wandbevestigbing bij verranging van het toestel

Bij het verzangen van het toestel kan een aanwezige wandbevestiging van STIEBEL ELTRON worden gebruikt (met uitzondering van doorstromer DHF).

Prik dechterwand van het toestel voor de schroefbout door op de reeds gemonteerde wandbevestiging.

Vervanging van de doormstromer DHF

Verschuif de schroefbout op de wandbevestiging (de schroefbout heeft een zelftappende schroefdraad).
Draai de wandbevestiging 180^ en monteer.Deze op de wand (de tekst DHF verschijnt dan in de leesrichting).

13.10 Installatie bij betegeling

1 Minimaal steunvlak van het toestel
2 Maximale tegelverschuiving

Stel de wandafstand af. Zet de achechterwand vast met de bevestigingsknevel (90° rechtsom draaien).

13.11 Gedraide bovenkap

Bij montage onder het aftappunt kan de bovenkap gedraaid worden.

Haal de bedieningseenheid uit de bovenkap. Druk hiervoor op de vergrendelhaken.
Draai de bovenkap. Klik de bedieningseenheid waar vast. Zorg ervoor dat alle vergrendelhaken hierbij vastgeklikt worden. Om de bedieningseenheid gemakkelijker te+kunnen monteren, drukt u tegen de binnenzijde van de bovenkap in de gearceerde zone.

Materielle schade

Een bedieningseenheid met defecte vergrendelhaken mag Niet ingebouwd worden. De veriligheid is daardoor nicht meer gewaarborgd.

Steek de kabel van de sensor voor de bevraagde waarde op de elektronica (zie hoofdstuk "Installatie / Ingebruikname / Eerste ingebruikname").
Haak de bovenkap langs boven vast. Zwenk de bovenkap omlaag maar de weiterwand en duw op de bovenkap tot deze hoorbaar vergrendelt.
Schroef de bovenkap vast.

INSTALLATIE

Alternatieven voor montage

13.12 Temperatuurbegrenzung / Verbrandingsbeveiliging

De maximale temperatuurbegrenzing kan op het bedieningselement van de bovenkap worden ingesteld op 43^ . Daarvoor gaat u als volgt te werk:

Neem de bovenkap af.
Haal de ingestoken elektronicaprint uit het bedienings-element van de bovenkap. Houd waar bij rekening met de klikhaken.
Verplaats de stekker van links maar rechts (positie "43 °C").
Herbevestig het bedieningselement, de vergrendelhaken要去en vastklikken. Let op de knop- en aspositie.

Werkt het toestel met voorverwarmd water, dan is het可想而知 dat de ingestelde temperatuurbegrenzing of verbrandingsbeveiliging Niet werkt.
Beperk dan de temperatuur op de voorgeschakelde, centrale thermostaatkraan (zie hoofdstuk "Installatie / Toestelbeschrijving / Toebehoren").

14. Storingen verhelpen

WAARSCHUWING elektrische schok Om het toestel te kuren controleren, moet er spanning op het toestel staan.

Indicatiemogelijkheden diagnoselampje (LED)

rood brandt bij storing
geel brandt tijdens de verwarmingsfunctie
groen knippert: toestel met netaansluiting
Storing / weergave LED-diagnoselampje Oorzaak Oplossing
Het toestel schakelt Niet in.	De douchekop / straalregelaars zijn verkalkt.	Ontkalk of verrang eventueel de douchekop / straalregelaars.
Het debiet is te gering.	De zeef in het toestel is vuil.	Reinig de zeef.
De nominale temperatuur worden Niet bereikt.	Er ontbrekt een fase.	Controler de zekering van de huisinstallatie.
De verwarming schakelt uit.	De luchtherkenning detecteertlicht in het water. Het verwarmingsvermögen schakelt kortstandig uit.	Na eén minuut gaat het toestel werk in werkung.
Geen warm water en geen lampindicatie.	De zekering is geactiveerd.	Controler de zekering van de huisinstallatie.
	De veiligheidsdrukbegrenzer is uitgeschakeld.	Verhelp de oorzaak van de fouit (bijvoorbeeld een defecte drukspoelkraan).
		Beschem het verwarmingsystemeegen over-verb hitting door een voorbij het toestel geschakelde aftapkaan gedurende eén minuut open te zetten. Daarvoor worden de dok van het verwarmingssysteme afgevoerd en worden het verwarmingsysteme afgekoeld.
		Activeer de veiligheidsdrukbegrenzer bij stromingsdruk door op de resetknop te drukken,zie ook het hoofdstuk "Installatie / Ingebruikname / Eerste ingebruikname".
	De elektronica is defect.	Controler de elektronica; verrang deze indien nodig.
Lampindicatie: groen knippert Geen warm water bij debiet >3 l/min.	De doorstroomhoeveelheidsmeter DFE is Niet aangeslo-ten.	Sluit de steker van de doorstroomhoeveelheidsmeter waer aan.
	De doorstroomhoeveelheidsmeter DFE is defect.	Controler de doorstroomhoeveelheidsmeter; ver-vang deze indien nodig.
De nominale temperatuur worden Niet bereikt.	De sensor voor de gezvaagde waarde of de verbinderings-kabel is defect of de verbindingskabel is Niet aangesloten.	Sluit de verbindingskabel aan; verrang evt. de sensor voor de gezvaagde waarde.
	De temperatuurbegrenzing is geactiveerd.	Schakel de temperatuurbegrenzing uit.
Lampindicatie: geel is continu verlicht, groen knippert Geen warm water bij debiet >3 l/min.	De veiligheidstemperatuurbegrenzer STB is geactiveerd of is onderbroken.	Controler de veiligheidstemperatuurbegrenzer; verrang deze indien nodig.
	Het verwarmingsysteme is defect.	Meet de watertstand van het verwarmingsysteme; verrang deze indien nodig.
	De elektronica is defect.	Controler de elektronica; verrang deze indien nodig.
Lampindicatie: geel brandt continu, groen knippert	De uitloopsensor is defect.	Controler de aansluiting, verrang de uitloopsensor indien nodig.
De nominale temperatuur worden Niet bereikt.	Het toestel werkt aan de vermogensgrens.	Reduceer het debiet. Plaats de doorstroomvolume-begrenzer.
Lampindicatie: rood brandt continu, groen knippert	De uitloopsensor is defect.	Controler de aansluiting, verrang de uitloopsensor indien nodig.
Er is geen warm water	De koudwatersensor is defect.	Controler de elektronica; verrang deze indien nodig.
Gewenste temperatuur >45 °C worden Niet be-reikt	De koudwatertoevoertematuur is hoger dan 45 °C.	Verlaag de koudwatertoevoertematuur waar het toestel.

15. Onderhoud

WAARSCHUWING elektrische schok

Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

U kunt het toestel voor onderhoudswerkzamheden aftappen.

Wanner u het toestel aftapt, kan er heet water uitlopen.

Sluit de 3-weg afsluitklep of de afsluitklep in de koudwatertoevoerleiding.
Open alle aftappunten.
Maak de wateraansluitingen van het toestel los.
Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

Zeef reinigen

Reinig bij verruiling de zeef in de koudwaterschroefaansluiting. Sluit de 3-weg aflsuitklep of de aflsuitklep in de koudwatertoevoerleiding voordat u de zeef demonteert, reinigt en weein bouwt.

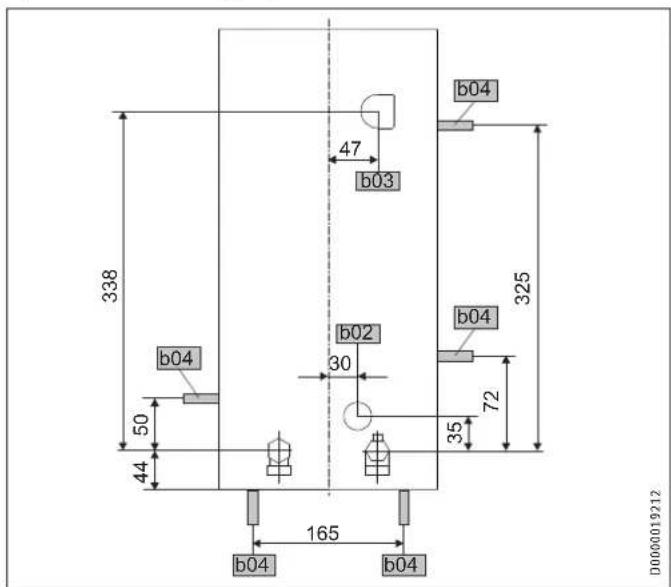

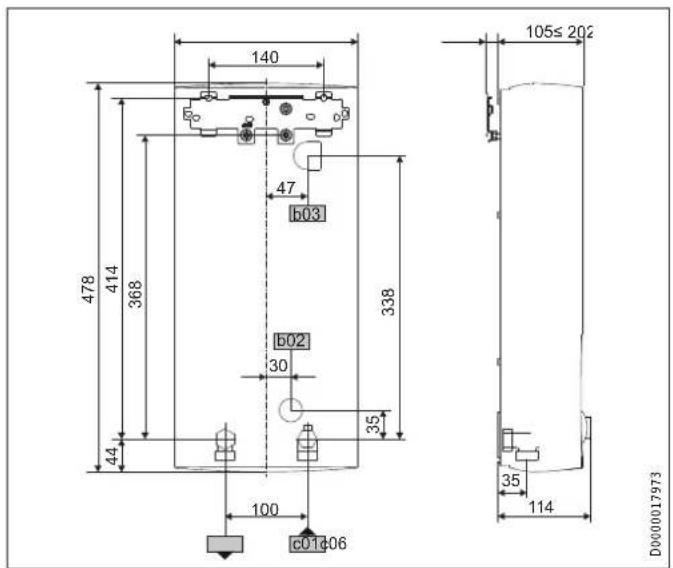

16.1 Afmetingen en aansluitingen

DHB-E SLi
b02	Doorvoer elektr.kabels I
b03	Doorvoer elektr.kabels II
c01	Koudwatertoevoer	Buitendraad	G 1/2 A
c06	Warmwateruitloop	Buitendraad	G 1/2 A

Optionele aansluitmogelijkheden

	DHB-E SLi
b02 Doorvoer elektr.kabels I
b03 Doorvoer elektr.kabels II
b04 Doorvoer elektr.kabels III

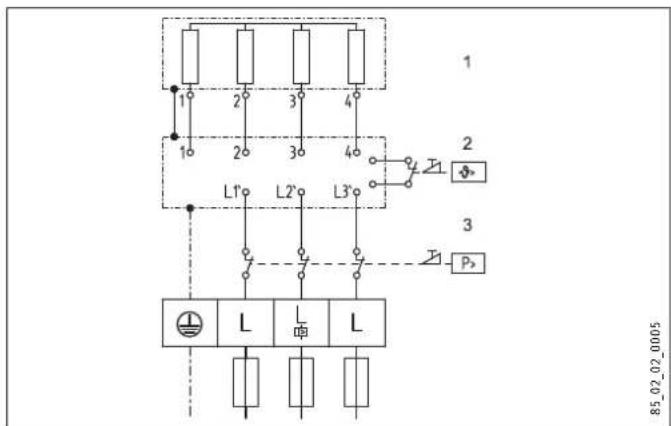

16.2 Elektriciteitsschema

3/PE 380 - 415V

1 Verwarming
2 Veiligheidstemperatuurbegrenzer
3 Veiligheidsdrukbegrenzer

Voorrangsschakeling met LR 1-A

1 Stuurkabel voor het relais van het 2e toestel (bijv. elektrische boilerverwarming).
2 Besturingscontact gaat open als de doorstromer inschakelt.

16.3 Warmwatervermogen

Het warmwatervermögen is afhankelijk van de aanwezigete netspanning, het aansluitvermögen van het toestel en de koudwatertoevoertemperatuur. De nominale spanning en het nominale vermogen treft u aan op het typeplaatje (zie hoofdstuk "Bedienning / Problemen verhelpen").

Aansluitvermogen in kw 38^ warmwatervermogen in U/min.
Nominale spanning Koudwatertoevoertemperatuur

Aansluitvermogen in kw 50^ warmwatervermogen in U/min.
Nominale spanning Koudwatertoevoertemperatuur

16.4 Toepassingsgebieten/omrekentabel

Specifieke elektrische verbessand en specifieke elektrische geleidbaarheid (zie hoofdstuk "Installatie / Gegevenstabel").

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Weerstandp≥	Geleidhaarheidσ ≤		Weerstandp≥	Geleidhaarheidσ ≤		Weerstandp≥	Geleidhaarheidσ ≤
	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 U/min
Eenhendel mengkraan, ca.	MPa	0,04 - 0,08
Thermostatische kran, ca.	MPa	0,03 - 0,05
Douchekop, ca.	MPa	0,03 - 0,15

Dimensionering van het buisnet

Voor de berekening van de dimensionering van het buisnet worden voor het toestel een drukverlies van 0,1 MPa aanbevolen.

16.6 Storingen

In geval van storing kuren in de installmentie kortstondige belastingen van maximaal 95^ bij een druk van 1,2 MPa optreden.

16.7 Landspecifiek vergunningen en certificaten: Duitsland

Op basis van de landelijkke bouwverordingen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen.

16.8 Gegevens over het energieverbruik

De productgeveens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijkke vormgeving van energiegerelateerde producten (ErP).

		DHB-E 11 SLi	DHB-E 13 SLi	DHB-E 18 SLi 25 A	DHB-E 18/21/24 SLi	DHB-E 27 SLi
		232013	232014	232015	232016	232017
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofiel		S	S	S	S	S
Energieklasse		A	A	A	A	A
Jaarliljs stroomverbruik	kWh	472	472	477	477	481
Energetisch rendement	%	39	39	39	39	39
Temperatuurinstilling af fabriek	°C	60	60	60	60	60
Geluidsniveau	dB(A)	15	15	15	15	15
Bijzondere anwijzingen voor efficientiemeting		Geen	Geen	Geen	Gegevens bij Pmax.	Geen

16.9 Gegevenstabel

DHB-E 11 SLi	DHB-E 13	SLi	DHB-E 18 SLi						25 A			DHB-E 18/21/24 SLi			DHB-E 27 SLi
			232013			232014			232015			232016			232017
Elektrische geveens
Nominate spanning	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400	415
Nominaal vermogen	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nominate stroom	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Zekering	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Fasen				3/PE			3/PE			3/PE			3/PE			3/PE
Frequentie	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-	50/-
Specifieke werkstand ρ 15 ≥ (bij Økoud ≤ 25 °C)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900	1000
Specifieke geleidhaaridid σ 15 ≤ (bij Økoud ≤ 25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000
Specifieke werkstand ρ 15 ≥ (bij Økoud ≤ 45 °C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300
Specifieke geleidhaaridid σ 15 ≤ (bij Økoud ≤ 45 °C)	μS/cm	833	833	770	833	833	770	833	833	770	833	833	770	833	833	770
Max. netimpedantie bij 50Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Aansluitingen
Aansluiting voor het water				G 1/2 A		G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A
Werkingsgebied
Max. toegelaten druk	MPa			1			1			1			1			1
Max. toeovertemporatuur voor bijverwarming	°C			45			45			45			45			45
Waarden
Max. toegelaten toeovertemporatuur	°C			60			60			60			60			60
Aan	I/min			>3,0			>3,0			>3,0			>3,0			>3,0
Debiet voor drukverlies	I/min			3,1			3,9			5,2			5,2/6,0/6,9			7,7
Drukkeries bij debiet	MPa			0,07 (0,02 zonder DMB)		0,11 (0,03 zonder DMB)			0,08 (0,06 zonder DMB)			0,08/0,10/0,13 (0,06/0,08/0,10 zonder DMB)			0,16 (0,12 zonder DMB)
Volumestroombegrenzing bij	I/min			4,0			4,0			7,5			7,5/7,5/8,5			8,5
Warmwateraanbieding	I/min			5,6			6,9			9,2			9,2/10,7/12,3			13,8
Δθ bij aanbieding	K			28			28			28			28			28
Hydraulische geveens
Nominate inhoud	I			0,4			0,4			0,4			0,4			0,4
Uitvoeringen
Aansluitvermogen selecteer-baar													X
Temperaturunstelling	°C			30 - 60			30 - 60			30 - 60			30 - 60			30 - 60
Beveiligingsklasse				1			1			1			1			1
Isolatieblok				Kunststof			Kunststof			Kunststof			Kunststof			Kunststof
Verwarmingsystem warmeter generator				Blanke draad			Blanke draad			Blanke draad			Blanke draad			Blanke draad
Kap enchterwand				Kunststof			Kunststof			Kunststof			Kunststof			Kunststof
Kleur				wit			wit			wit			wit			wit
Beschermingsgraad (IP)				IP25			IP25			IP25			IP25			IP25
Afmetingen
Hoopte	mm			478			478			478			478			478
Breedte	mm			225			225			225			225			225
Diepte	mm			105			105			105			105			105
Gewichten
Gewicht	kg			3,6			3,6			3,6			3,6			3,6

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanner de dochtermaatschappij eigien garantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

WSKAZÖWKI SPECJALNE

OBSLUGA

t Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Guangzhou) Electric

Appliance Co., Ltd.
