NÁVOD K OBSLUZE DHBE 21 SLi electronic STIEBEL ELTRON

1. Obecné poukyny 98
   1.1 Bezpečnostní poukyny 98
   1.2 Jiné symboly pouzité v tétó dokumentaci 98
   1.3 Mernenéjednotky 98
2. Bezpečnost 98
   2.1 Správné použivani 98
   2.2 Vseobecne bezpecnostni pouny 98
   2.3 Kontrolni symbol 99
3. Popis pristroje 99
4. Obsluha 99
   4.1 Dopurocená nastaveni 99
   4.2 Omezeni teploty/ochrana prd oparenim 99
5. Čišćní, peće a udžržba 100
6. Odstranéní problému 100

INSTALACE

1. Bezpečnost 101
   7.1 Vseobecne bezpecnostnikpokyny 101
   7.2 Predpisy, normy a ustanoveni 101
2. Popis pristroje 101
   8.1 Rozsah dodávky 101
   8.2 Prisluosenstvi 101
3. Priprava 102
   9.1 Misto montáze 102
   9.2 Vodovodni instalace 102
   9.3 Pristrojs volitelnym prikonem 103
4. Montáž 103
   10.1 Standardni montáž 103
   10.2 Dokončeni montăze 105
5. Uvedení do provozu 105
   11.1 První uvedeni do provozu 105
   11.2 Opětovné uvedeni do provozu 106
6. Uvedeni mimo provoz 106

7. Alternatively montaze 106
   13.1 Elektrická prípojka nahore pod omtkou 106
   13.2 Elektrická prípojka na zdi 106
   13.3 Velké prürezy vodiču pro elektrickou prípojku dole 106

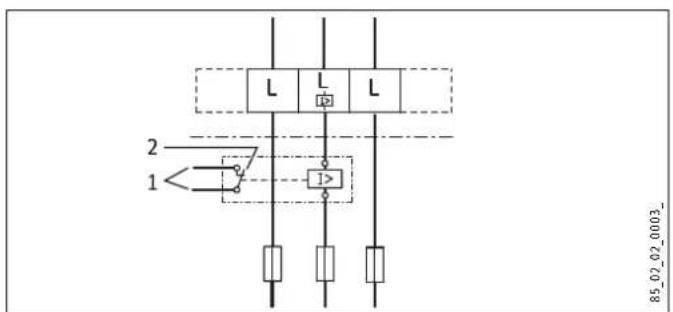

   13.4 Pripojen zatezovehorele 107
   13.5 Vodovodni instalace na zdi 107
   13.6 Vodovodni instalace na zdi s pájenou prípojkou / lisovacim fitinkem 107
   13.7 Vodovodni instalace na zdi, montaz vika pristroje 107

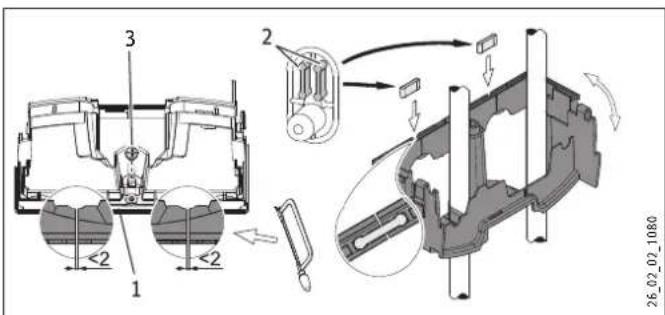

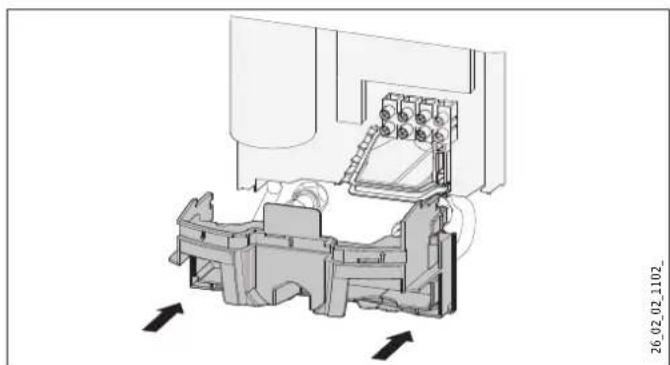

   13.8 Montáz spodniho dílu zadni stěny pri provedeni se
   závitovou prípojkou na zdi 108
   13.9 Zavešeni na zed'pri vymene pristroje 108

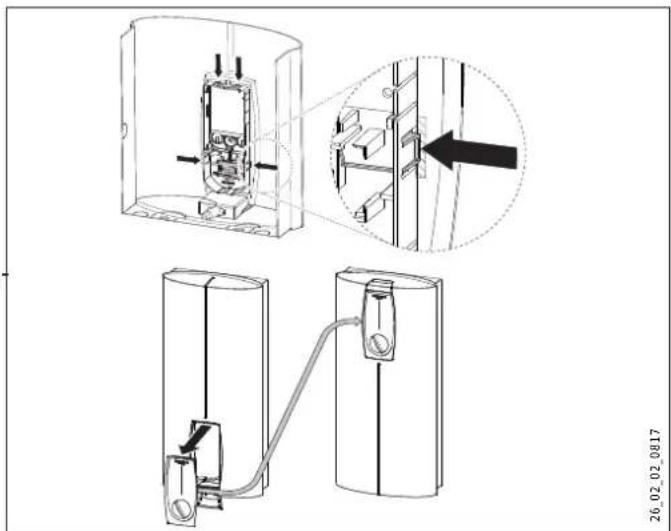

   13.10 Instalace na predsazenych obkladech 108
   13.11 Otocené viko prístroje 108
   13.12 Omezeni teploty/ochrana prd oparenim 109

8. Odstrańovani poruch 110

9. Udrzba 111
10. Technické udaje 111
    16.1 Rozměry a prípojky 111

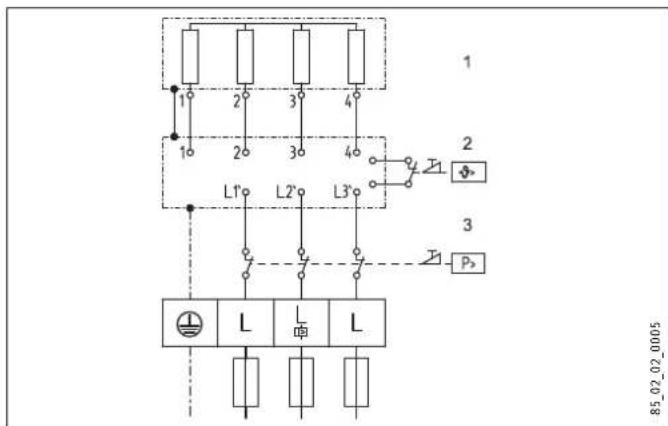

    16.2 Schéma elektrického zapojení 111
    16.3 Vykon tepé vody 112
    16.4 Oblast pouziti / Převodni tabulka 112
    16.5 Ztraty tlaku 112
    16.6 Podminky v pripadé poruchy 112
    16.7 Potvrzeni a osvěděčeni platné v Jednotlivých zemích: Německo 113
    16.8 Udaje ke spotbrebe energia 113
    16.9 Tabulka udaju 114

ZARUKA

ZIVOTNI PROSTREDI A RECYKLACE

ZVLÁSTNÍ POKNY

• Pristroj smi pouzivat deti od 8 let a osoby se snizenymi fyzickymi, senzorickymi nebo mentalimi schopnostmi nebo s nedostatkem zkušenosti a znalosti pouze pod dozorem nebo po pouceni o bezpečném použivaní pristroje, a poté, co porozuměly nebezpecí, které z jeho použivaní plyne. Nenechávejte deti, aby si s pristrojem hrály. Čistění a udrzbu, kterou má povadět uživatel, nesmí povadět deti samostatné bez dozoru.
• Nebezpeci popalen: Armatura muze dosahnout teploty vyss i nez 60 ^ C
• Pristroj musi byt mozné odpojit od sitové pripojky na vsech polech na vzdalenost nejmene 3 mm.
• Upevněte pristroj zpúsobem popsánym v kapitole „Instalace / Montáž".
• Dodržujte maximálni dovoleny tlak (viz kapitola „Instalace / Technické udaje / Tabulka s technickými udaji").
  Vypustte pristroj zpusobem podle popisu v kapitole „Instalace / Üdržba / Vypusteni pristroje".

OBSLUHA

1. Obecné poukyny

Kapitoly „Zvlastni pouky" a „Obsluha" jsou urceny uživatelum pristroje a instalacním technikum.

Kapitola „Instalace" je určena instaláčním technikům.

Upozorneni

Drive, nez zahajite provoz, si pozorné prectete tento navod a peclive jej uschovejte.

Připadne predejte námod dalínu uživateli.

1.1 BezpečnostníPokyny

1.1.1 Struktura bezpečnostnichPokynu

UVOZUjC1 SLOV0 - Druh nebezpeci

Zde jsou uvedeny mozne nasledky nedodrzeni bezpec-nostnichPokynu.

Zde jsou uvedena opatrenik odvraceni nebezpeci.

1.1.2 Symboly, druh nebezpeci

Symbol Druh nebezpeci

Uraz

Uraz elektrickym proudem

Popaleni (popalen, opa

1.1.3 Uvozujic slova

UVOZUJICI

Vyznam

SLOVO

NEBEZPECi Pokyny, jejichnedodrzeni ma za nasledek vazne nebosmrtelne urazy.

VYSTRAHA Pokyny, jejichz nedodrzeni muze mit za nasledek vaznene nebo smrtelné urazy.

POZOR Pokyny, jejich niedodrzeni muze mit za nasylek stredne vaźne nebo lehké urazy.

Obecné poukyny jsou označeny symbolem zobrażnym vedle.

Texty upozorneni ctete peclive.

Symbol Vyznam

Vécné skody

(poškození pristroje, nasledné škody, škody naživotním prostřédí)

Likvidace pristroje

Tento symbol vás vyzývá k určitěmu jegnámí. Potřebné ukony jsou popsány po jegnotlivych krocích.

1.3 Mérné jednotky

Upozorneni

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Správné použivání

Pristroj slouží k ohrevu pitné vody nebo naslednému ohrevu predehráté vody. Muze zásobovat jedem nebo několik odbernych mistr.

Pristroj je urcen k pouziti v domacnostech. Mohou jej tedy bezpečné obsluhovat naskolené osoby. Lze jej použivat i mimo domac-nosti, napr. v drobném prumyslu,Pokud zpúsob pouziti v takovych oblastech odpovída urceni prisstroje.

Jiné pouziti nebo pouziti nad ramec daného rozsahu je považováno za pouziti v Rozporu s urcenim. K pouziti v souladu s urcenim patri také dodrzovani tohoto navodu a navoduk použivanému prislusenstvi.

2.2 VseobecnbezpecnostnikPokyny

POZOR popaleni

Armatura muze za provozu dosahnout teploty vyssi nez 60^

Pokud je vystupni teplota vyssi nez 43 ^ C hrozi nebezpeci opareni.

POZOR popaleni

Teplata teplé vody se muze za provozu s predehratou vodou, napr. ze solarniho systemu, lišit od nastavené požadované teploty.

VYSTRAHA uraz

Pristroj smi pouzivat deti od 8 let a osoby se snizenymi fyzickymi, senzorickymi nebo mentalnimi schopnostmi nebos nedostatkem zkuosenosti aznalosti pouze pod dozorem nebo po poucenio bezpecnem pouzivani pristroje, a pote, co porozumely nebezpeci, ktere z jeho pouzivani plyne. Nenechavejt dei, aby si pristrojem hraly. Ciiste n a udrzbu, kterou ma provadet uzivatel, nesmi povadet deti samostatne bez dozoru.

Vécné skody

Uživatel musi pristroj a armaturu chrani t pred mrazem.

2.3 Kontrolni symbol

Elektronicky regulovaný prutokový ohrivač udržuje stavupni teplotu nezávisle na teplotě pritoku až na hranici vykonu.

Pristroj ohrivá vodu primo u odberného mista, jakmile dojde k otevreni teplovodniho ventilu na armature. Vzhledem ke kratkym rozvodum vznikaji malé ztraty energia a vody.

Spinaci prutok viz kapitola „Instalace / Technické udaje / Tabulka udajù, Zap".

Vykon ohrevu vody zavisi na teplote studené vody, topném vykonu, prutokovém množstvi a nastavené požadované teplotě.

Pokud je prekročena maximali teplota pritoku pro nasledny ohrev, k naslednému ohrevu nedocház.

Teplota tepé vody

Vystupni teplotu vody muzete plynule nastavovat.

Omezeni teploty/ochrana prd oparenim

Maximalí vystupní teplata muže být na pristroji omezena na 43^ . Kontaktujte svého specializovaného technika.

Topny systém

Topny systém s holou spirálou je vybaven plastovym tlakovym plastem. Topny systém je vchodny pro měne tvrdou i tvrdou vodu a je v široké míre necitlivý vúči zavapnéni. Topny systém zajistuje rychlou a učinnou prípravo teplé vody.

Upozorneni

Pristroj je vybaven zařizenim, které Rozpoznáva, zda je v systému vzduch. Tim je zabràněno poskození topného systému. Pokud se za provozu dostane do pristroje vzduch, pristroj vypne na{jednu minutu topný vykon a chrani tak topny systém.

4. Obsluha

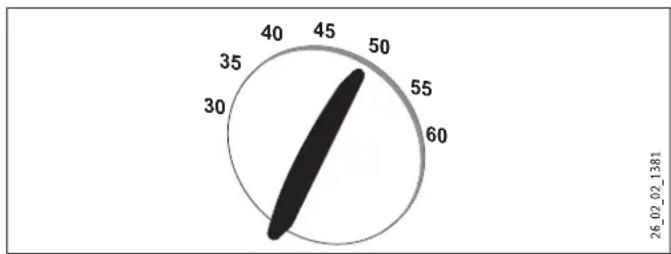

Otoctene nastavovaci tlačitko teploty do požadované polohy.

Pokud je armatura v odberném miste zcela otevrená a byla na-stavena maximalí teplota, a pritom není dosaženo dostatecné yystupni teploty,znamená to, ze systémem protěká vice vody, než je schopno topné tleso ohrát.

Prutok snizte na armatur.

4.1 Doporučena nastavení

Armatura termostatu

Pokud provozujete pristroj armaturou stermostatem, doporučujeme nastavit teplotu na pristroji na maximálné teplotu. Pozadovanou teplotu pak nastavte na armatuře stermostatem.

Po preruseni privodu vody

Věcne škody

Aby nedošlo k poskozeni topného systému s holou spi-ralou po preruseni dodávky vody, musi se pristroj opět uvest do provozu nasledujícimi kroky.

Odpojtepristroj od napetivypnutimpjistek.
Otevrete armaturu na dobu jegne minuty, dokud nejsou pristroj a predrazenapripojka studene vody odvzdu-snene.
Opét zapnéte napajeni ze sîte.

4.2 Omezeni teploty/ochrana prd oparenim

Maximalí vystupni teplata muže byt na pristroji omezena na 43^ . Kontaktujte svého specializovaného technika.

5. Čišění, peče a udržba

Nepoužívejte abrazivní cisticí prostředky nebo prostředky obsahujíci Rozpoustédla. K osétrováni a udrzbe pristroje stači vlhká textilie.
Kontrolujte pravidelné armatury. Vodni kamen na vytocich z armatur odstranite beznymi prostredky k odstraneni vodni-ho kamene.

6. Odstraněni problemů

Problém Prícina Odstraněné
I když je ventil teplé vody zcela otevřen, pristroj se nezapne.	Došlo k výpadku elektrického napajení.	Zkontrolujte pojstky vnitřné instalace.
	Perlátor v armatuře nebo sprchová hlavice jsou za-neseny vodním kamemem nebo jsou znečistěné.	Vyčistěte perlátor nebo sprchovou hlavici a zbav-te je vodniho kamene.
Během odběru teplé vody protěká krátkodobě stu-dená voda.	Zařízení Rozpoznalo ve vodě wyssí obsah vzduchu a krátkodobě prěrušilo ohřév.	Pristroj se za 1 minutu opět samočinně zapne.
Neni dosaženo požado-vané teploty > 45 °C.	Byla prěrušena dodávka vody.	Pristroj a prípojku stu-dené vody odždusněte (viz kapitola „Obsluha / Doporučěné nastavení / Po prěrušeni dodávky vody").
Teplota prítoku STUDENÉ	vody > 45 °C.	Snižte teplotu prítoku STUDENÉ vody.

Pokud nelze pricinu odstranit, kontaktujte odbornika. K ziskani lepsi a rychlejsi pomoci sdeltce cislo z typoveho stitku (000000-00000).

INSTALLACE

7. Bezpečnost

Instalaci, uvedeni do provozu, udrzbu a opravy pristroje smi provadet pouze odbornik.

7.1 Vseobecnbe bezpecnostn Pokyny

Rădnou funkci a spolehlivý provoz lze zarucit pouze v pripadé použiti puvodniho príslusenstvi a originánlich nahradnich dilu urcenych pro tento pristroj.

Vécné skody

Dodržujte maximálni pripustnou teplotu pritoku (viz kapitola „Instalace / Technické udaje / Tabulka s technickými udaji"). Pri vyssich teplotach muze dojit k poskození pristroje. Instalaci centralni termostaticke armatury (viz kapitolu „Instalace / Popis pristroje / Príslušenstvi") mužete omezit teplotu pritoku.

7.2 Předpisy, norma ustanovení

Upozorneni

Dodržujte vsechny národní a mistrí prédpísy ustanoveni.

• Kryti IP 25 (ochrana proti strikajici vode) je zaruceno pouze v pripadé odborné instalované kabelove pruchodky.
• Merny elektricky odpor vody nesmi byt mensi nez hodnota uvedená na typovém stitku. V pripadé propojeni nekolika vodovodnich sití vezměte v uvahu nejnižsí elektrický odpor vody (viz kapitolu „Instalace / Technické udaje / Tabulka s technickymi udaji"). Hodnoty merného elektrického odporu vody nebo elektrické vodivosti vody zjistite u vašeho dodavatele vody.

8. Popis pristroje

8.1 Rozsah dodávky

Spolu s pistrojem je dodáváno:

-Zavesheni na zed'
Montázní sablona
-2 dvojite vsuvky
- Tricestný kulový uzaviraci ventil studéne vody
Tvarovka T na teplou vodu
- plocha těsněné
-sitko
- Omezovač prútoku
- plastová tvarovka
- plastové spojovaci privky / montázní pomúcky
Vodici prvky na zadni stenu

8.2 Prislušenstvi

Armatury

• Jednopáková kuchyńska tlaková armatura MEKD
• Jednopáková vanová tlaková baterie MEBD

Pokud použiváte jiné tlakové armatury na zdi, než je doporučenov príslušenství, použijte vodni zátku.

Montázní sada k instalaci na stenu

• Pájeci sroubeni - meděná trubka k prípojen pájení 0 12 mm
  -Lisovacifitink-medena trubka
• Lisováčí fitink - plastová trabka (vhodná pro Viega: Sanfix-P-lus nebo Sanfix-Fosta)

Univerzalni montazni ram

• Montázní rám s elektrickými prípojkami

Potrubni instalacni sada pro pristroje pod umyvadlo

Potrubni instalacni sada k vymene plynového ohrivace vody

Pokud dostupná instalace obsahuje năstrné prípojky vody z Jednoho DHB, použijte năstrné spojky na vodu.

Pristoj smí být instalován pouze v mistrasti chroněne préd mrazem.

Pristroj montujte ve svisle poloze v blizkosti odberneho mista.

Pristroj je vhdný k montáži pod a nad umyvadlo.

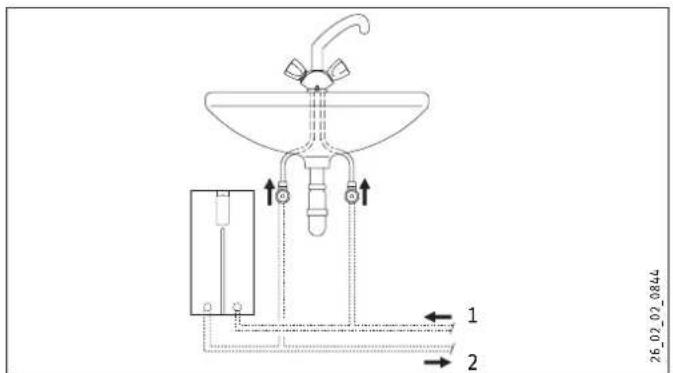

Montáz pod umyvadlo

1 Pritok studene vody
2 Vytok tepé vody

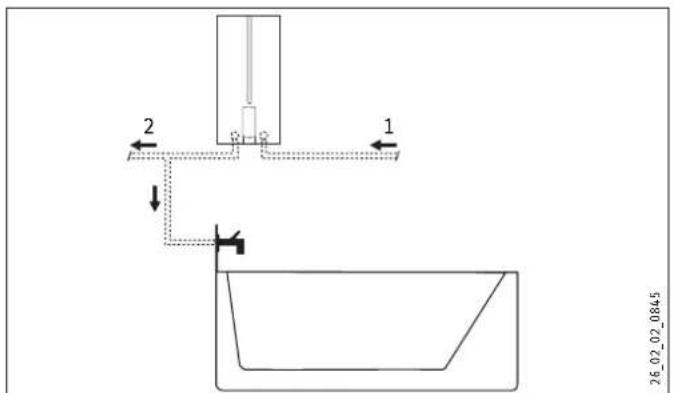

Montáz nad umyvadlo

1 Pritok studene vody
2 Vytok tepé vody

Upozorneni

Namontujte pristroj na stenu. Stena musi mit dostatecnou nosnost.

Použijte vchodné tlakové armatury (viz kapitola „Instalace / Popis zarizeni/ Príslušenstv“). Beztlakové armatury nejsou dovolné.

Upozorneni

3cestny kulovy uzaviraci ventil na privodu studene vody se nesmi pouzivat k omezovani prutoku. 3cestny kulovy uzaviraci ventil slouzi k uzavreni pristroje.

Dovolené materially vodovodniho potrubí

• Prévod studenté vody:
  Zarove zinkovana ocelova trabka, trabka z ušlechtilé oceli, medena trabka nebo plastová trabka
  Vystupni potrubi teplé vody:
  Trubka z ušlechtilé oceli, meděna trabka nebo plastová trabka

Vécné skody

V priapé pouziti plastovych potrubnich systému ddr-zujte maximánlí dovolenou vstupni teplotu a maximánlí dovolený tlak (viz kapitola „Instalace / Technické udaje / Tabulka udajú").

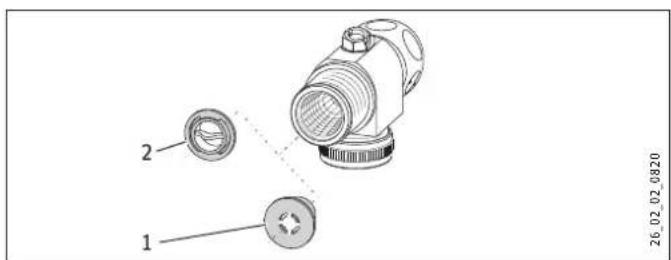

Objemov prutok

Zkontrolujte, zda je dosaženo objemového prutoku (viz kapitolu „Instalace / Technické udaje / Tabulka s technickymi udaji“, zapnuti) k zapnuti pristroje.
V priade, ze pri plne otevrenem odbernem ventilu neni dosazen pozadovany objemovy prutok, zvyste tlak ve vodovodnim potrubi. Pokud objemovy prutok neni dosazen i pres zvyseen tlaku, demontujte omezovač prutoku a plastovou tvarovku.

1 Omezova prutoku
2 plastová tvorovka

Upozorneni

Aby termostaticka armatura fungovala spravne, nesmite omezovač prutoku vymenit za plastovou tvarovku.

9.3 Pristroj s volitelnym prikonem

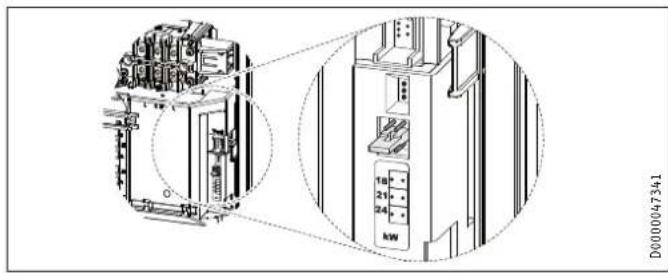

Pristroj DHB-E 18/21/24 SLi je ve stavu pfi dodani zapnuty na 21 kW. Pokud budete pristroj instalovat s jinym vykonem, musite postupovat takto:

Prepojte kódovaný konektor podle zvoleného vykonu; volitelny vykon a jišěnéřístroje viz „Instalace / Technické udaje / Tabulka udajú".
Zakrizkujte zvoleny vkon na typovem stitku. Pouzijte k tom nesmyvatelné y popisovač.
Pouzijte omezovac prutoku odpovidajici vykonu pristroje (viz kapitola „Instalace / Technické udaje / Tabulka udaju").

10. Montáz

Standardni montáž

-Elektrická prípojka dole, instalace pod omítkou
Vodovodni pripojka s instalaci ve stene (pod omitkou)

Dalsi moznosti montaze viz kapitola „Instalace / Alternativni postupy montaze":

-Elektrická prípojka nahore pod omitkou
-Elektrická prípojka na zdi
- Velké prürezy vodicu pro elektrickou pripojku dole
Pripojeni zatezoveho relé
Vodovodni instalace na zdi
Vodovodni instalace na zdi s pajenou pripojkou / lisovacim fitinkem
Vodovodni instalace na zdi, montaz vika pristroje
- Montáz spodniho dilu zadni steny pri provedení se zavitovou pripojkou na zdi
Zavešeni na zed'pri vyměne pristroje
-Instalacna ppredsazenych obkladech
Otočene víko pristroje
- Omezeni teploty/ochrana prd oparenim

10.1 Standardni montáz

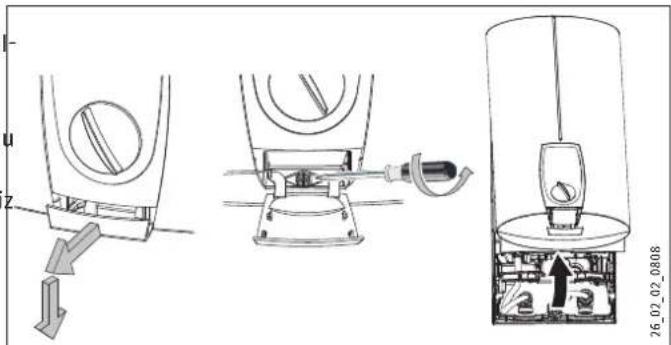

Otevreni pristroje

Pristroj otevrete tahem za klapku smerem dopredu a dolu, povolte sroub a vyklopte viko prestroje.

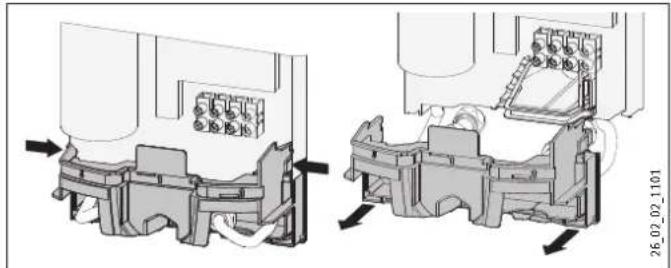

Demontujte zadni stenu zatlačenim obou pojistnych háčku a stahnéte spodni din zadni steny doprodu.

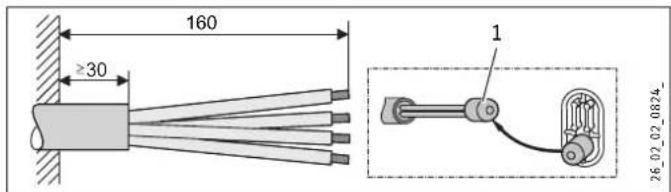

Příprava prživodniho kabelu

1 Montázní pomücka

Prijravte privodni kabel.

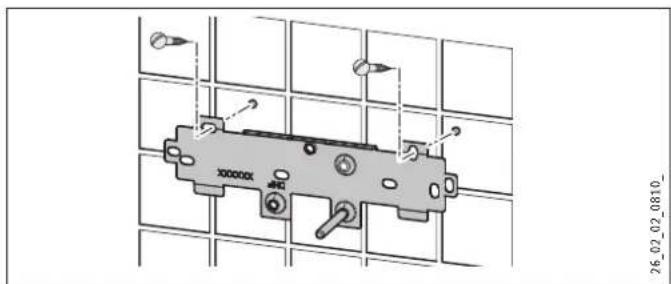

Montáz nastenného závesu

Vyznačte pomoci montážni šablony vrtane otvory. V pripadé montáze s vodovodnimi pripojkami primo na zdi musite navic oznacit i upevnovići otvor ve spodni casti šablony.
Vyvrtejte otvory a upevnete zavešovací konzolu na zed've 2 bodech vchodným upevnovacim materiálem (srouby a hmoždinky nejsou současti dodávy).
Namontujte konzolu na zed'.

INSTALACE

Montáž

Veskeré vodovodni pripojky a instalace provaděje podle predpisù.

1 Teplá voda s tvarovkou T
2 Těsnění
3 Studená voda s tricestným kulovým uzaviracim ventilem
4 sitko
5 Omezovač prútoku nebo plastová tvarovka (viz kapitola „Instalace / Vodovodníní instalace / Objemový prútok")

Upozorneni

U DHB-E 18/21/24 SLi se dodáva i druhý omezovac prútoku. Použijte omezovac prútoku odpovidajívi konyu pri stroje (viz kapitola „Instalace / Technické udaje / Tabulka udaju").

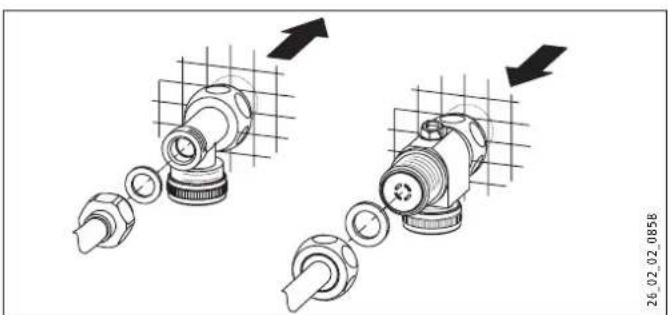

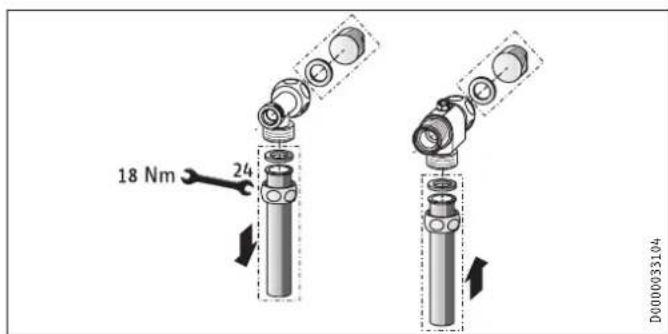

Naśroubujte na dvojitou vsuvku tvarovku T a 3cestny kulovy uzaviraci ventil, pritom použijte ploché tésněni.

Vécné skody

Pro snazsi montaz zatlačte kabelovou pruchodku horní elektrické pripojky zezadu do zadni steny.
Z vodovodnich pripojek odstraţe ochrannă transportni vička.
Vyjměte upevnovaci páčku z horního dílu zadní stěny.
Zavedte privodni kabel zezadu kabelovou pruchodkou tak, aby pruchodka prilnula k plasti kabelu. Vyrovnejte privodni kabel.

Je-li pruñez privodniho kabelu >6mm^2 , zvětsete otvor v ka-belove pruchodce.

Zatlacte pristroj na zavitovy svornik v zavešení na stenu, aby doslo k proraženi mekkého těsněni. Pripadne použijte sroubovák.
Nasadte upevnovaci pačku na zavitový svorník zavešeni na zed.
Zadni stenu pevně pritiskněte. Upevnovaci otočnou pačku zajistěte otočením doprava o 90^ .

Prisrobujte potrubi s plochym tsehnim na dvojitie vsuvky.

Vecné skody Zduvodu fun

Zkontrolujte pri yvmene pristroje, zda je k dispozici sitko.

INSTALACE

Uvedeni do provozu

Připojeni privodu elektrické energia

VYSTRAHA elektricky proud

Veskera elektricka zapojeni a instalace povádejte podle prédpisù.

VYSTRAHA elektricky proud

Pripojka k elektrické siti smí být provedena pouze jako pevná pripojka v kombinaci s vyjmatemelnou kabelovou vsuvkou. Pistroj musi být mozné odpojit od sitové pripojky na vsech polech na vzdalenost nejmene 3 mm.

VYSTRAHA elektricky proud

Pamatujte, ze pristroj musi byt pripojen k ochrannemu vodici.

Vécné skody

Dodržujte udaje uvedené na typovem stitku. Uvedené napétí se musi shodovat se sitovym napétim.

Pripojte privodni kabel k sitové svorkovnici (viz kapitolu „instalace / Technicke udaje / Schema elektrického zapojeni").

Montáz spodni cásti zadní stěny

• Namontujte spodni dil zadni steny do zadni steny. Zajistete spodni dil zadni steny.

Vyrovnejte namontovaný pristroj povolení m upevnováč páčky, vyrovnejte elektrickou pripojku a zadni stenu a opět utáhněte upevnovaci páčku. Pokud zadni stena pristroje nepilélá, mužete pristroj dole upevit dalšim sroubem.

10.2 Dokončeni montáze

Otevete 3cestny kulovy uzaviraci ventil nebo uzaviraci ventil v privodu studene vody.

11. Uvedeni do provozu

VYSTRAHA elektricky proud Uvedeni do provozu smi provadet pouze specializovany odbornik pri dorzeni bezpechnostnich predpisu.

11.1 První uvedeni do provozu

Otevretae uzavretene nekolikratsvechny pripojene odbe ventily, dokud nebudou Rozvodn a sit a pristroj odvdusnene.
Provedte kontrlu teshosti.
Aktivujte bezpečnostni omezovac tlaku pri hydraulickem tlaku pevnym stisknutim resetovaciho tlacitka (pristroj se dodávas deaktivovaném bezpečnostnimi omezovacem tlaku).
Pripojte konektor kabelu snimace pozadované hodnoty k elektronickemu systemu.
Namontujte kryt pristroje. Ovebre usazen i vika pristroje.
Upevnete viko pristroje srouby.
Zapnete napajeni ze site.

Provede kalibraci teploty. Otocte regulator teploty až na doraz doprava a doleva.

Z displeje ovladace odstrahte ochrannou folii.
Zkontrolujte funkci pristroje.

Předníaní pristroje

Vysvětlete uživateli funkci prístroje aseznámte ho se zpúsobem jeho uzivaní.

Upozorněte uživatele na mozná rizika, predevím na nebezpeči oparení.
Prideje tento navod.

INSTALACE

Uvedeni mimo provoz

11.2 Opětovné uvedeni do provozu

Vécné skody

Aby nedoslo k poskozeni topneho systemu holou spi-ralou po preruseni dodavky vody, mus se pristroj opet uvest do provuzu nasledujicimi kroky.

Odpojte pristroj od napeti vypnutim pojistik.
Otevrete armaturu na dobu jegne minuty, dokud nejsou pristroj a predrazena pripojka studene vody odvdusnene.
Opět zapnéte napajeni ze sítě.

12. Uvedeni mimo provoz

Odpojte pristroj na vsech polech od site.

Vypustte vodu z pristroje (viz kapitola „Instalace / Üdržba / Vypusteni pristroje").

13. Alternativymontáze

Rozfrznefte kabelovou pruchodku pro privodni kabel.
Stlacte dolu hackovou pojistku k upevneni sitove svorkovnice. Vytahnete sitovou svorkovnici.
Přemistěte privodni sítovou svorku v pristroji zespodu naho ru. Upevněte svorku privodniho kabelu jejim nasunitim pod upevnovaci hacek.
Vedte pripojovacivodice pod vedenim pro vodice.

13.4 Pripojen zatezového relé

Zatezovre relé pouziveje v kombinaci s jinymi elektrickymi pristroji v elektrickem rozvodu, napriklad s elektrickymi akumulacnimi ohrivac. K yvpnuti zateze dochazpi provozu prutokovoho ohrivace.

Vécné skody

Pripojte fazi, ktera spina zatezovre rele, k oznacene svorce sifove svorkovnice v pristroji (viz kapitolu „Instalace / Technické udaje / Schemata elektrického zapojeni").

13.5 Vodovodni instalace na zdi

Upozorneni

Při totom zpúsobu pripojeni se měni krytī prístroje.

Provedezmenu na typovem stitku. Preskrtnete udaj IP 25 a oznacte krizkem policek O 24. K tomuto ucelu pouzijte propisku.

Namontujte vodovodni zatku s tsesnim tak, aby doslo k uza
vreni privodu pod omitkou. U armatur z „prislustensti" jsou
zaty a tsesnii soucasti dodavky. Pro jine nez doporučene
tlakovi armatury lze objednat vodni zatky a tsesnii jako
„prislustenvi".
Namontujte vchodnou tlakovou armaturu.
Vlozte zadni spodni dil pod pripojovac trubky armatury a 4zasunte do zadni steny.
Pripojovaci trabky sesroubujte s tvarovkou T a 3cestnym kulovym uzaviracim ventilem.

Pomoci prisluesentvi, pajena pripojka" nebo „lisovaci fitink" napojte medene trabky nebo také plastove trabky.

V pripadé „pajéné pripojky" se sroubovym pripojenim na medené trabky 12 mm je nutné postupovat následovné:

Nasadte na privodni potrubi prevlecné matice.
Spajeje vlozené díly s medénym rozvodem.
Vlozte zadni spodni dil pod pripojovaci trubky armatury azasunte do zadni steny.
Pripojovaci trabky sesroubujte s tvarovkou T a 3cestnym kulovym uzaviracim ventilem.

Upozorneni

Dodržujte poukny výrobce armatury.

13.7 Vodovodni instalace na zdi, montáž vika pristroje

2 2

1 Vodici privky na zadni stranu
2 Sroub
3 Vodicici pruchodky vika
4 Pruchozztovor
Vylomte pruchoz otvory ve viku pristroje. V pripad potreby pouzijte pilnik.

Upozorneni

Pri mirnem presazenipripojovacich trubek muzete pouzit vodicici prky vika.

Při většim presazení pripojovacích trubek neinstalujte vodici privky zadni steny.

Pri montazi pripojovacich trubek bez presazeniyvlomte chlopne vodicich prkukva.
Nasadte pruchodky vika do otvoru pro pruchodky.
- Nasadte vodici prky zadni steny na trabky. Nasuunte je k sobe. Nakonec posuunte vodici prky az nadoraz k zadni stene.
Upevnézadni stenu dole pomoci sroubu.
Pokud používate pruzná privodni vedeni vody, zabraťe poštočeni kolen (bajonetová spojení v pristroji).

INSTALLACE

Alternative montáze

13.8 Montáž spodniho dílu zadné stěny pri provedeni se závitovou prípojkou na zdi

Pri pouziti sroubovych pripojeni nad omitkou (AP) Ize spodni dil zadni steny namontovat i po upevneni armatury. Postupujte takto:

Rozni zne t spodn dil zdni stny.
Namontujte spodni dil zadni steny tak, ze ho po stranach ohnete a povedete pres trubku na omitce.
Zezadunasadte spojkdo spodniho diluzadni steny.
Zatlacte spodni dil zadni steny do zadni steny.
Upevnete spodni dil zadn i steny sroubem.

1 Zadni strana - spodni dil
2 Dodané spojky
3 Sroub

13.9 Zavěsení na zed'pri výměne prístroje

Stavajici zaveşeni na zed'od vyrobce STIEBEL ELTRON muzete pouzit pri vymene pristroje (vyjimkou je prutokov ohrivac DHF).

Prorazte zadni stenu pristroje pro zavitovy svornik na jiz na montovanem zavešeni na zd.

Vymena prutokového ohrivace DHF

Zmeite polohu zavitoveho svorniku na zavešeni na zed' (zavi-tovy svornik ma samožrný zavit).
Otocte zavešeni na zed'o 180^ a namontujte je na stenu (popiska DHF je ve spravné poloze kečteni).

13.10 Instalace na prëdsazených obklaadech

1 Minimálni opérna plocha pristroje
2 Maximalni presazenio obkladu

Nastavte vzdalenost od steny. Zadni stenu zajistete upevnovaci otočnou páčkou (otočeni doprava o 90^ ).

Při montáži pod odběrné misto lze víko prístroje otočit.

Vyjměte ovladaci Jednotku z vika pristroje. Za tímtu ucelem stisknéte zajišťovaci háčky.

Otocte viko pristroje. Znovu zaklapnete ovladaci Jednotku. Pritom musi vsechny zajistovaci hacky zaskocit. Pro snadnejsi montaz ovladaci Jednotky zatlachte proti vnitri strane vika pristroje ve srafované oblasti.

Věcné škody

Ovladaci Jednotka s vadinymi zajistovacimi hacky se nesmi instalovat. Neni tak zajistena bezpečnost.

Zapojte kabel snimace pozadované hodnoty k elektronickému systému (viz kapitolu „Instalace / Uvedeni do provozu / První uvedeni do provozu").
Viko pristroje zaveste nahore. Viko pristroje sklopte dolu na zadni stenu a prislache je az do slysitelnehozacvaknuti.
Prisroubujte viko pristroje.

13.12 Omezeni teploty/ochrana prd oparenim

Maximalíomezeni teploty lze nastavit na ovladacim prvku ve viku pristroje na 43^ . K tomu jsou nezbytné nasledujici kroky:

Sejměte kryt prístroje.
Vyjměte elektronickou desku z ovladaciho prvku ve viku pri-stroje. Pritom davejte pozor na upevnovaci haky.
Presunte zastrcku zleva doprava (poloha ^43^^
Znovu vlozte ovladaci prvek, zajistovaci hacky musi zaskocit. Dbejt peitom na polohu knofliku a osy.

POZOR popaléní

Za provozu s predehratou vodou mohou byt nastaveny omezovač teploty nebo ochra nač opařenim neucinné.
V takovem pripeade omezte teplotu na predrazenene centralni termostaticke armature, viz kapitola „Instalace / Popis pristroje / Prislusenstvi".

14. Odstrańovani poruch

VYSTRAHA elektricky proud Pokud chcete provest kontrolu pristroje, musi byt pristroj pripojen k sitovemu napeti.

Možnosti zobrazení informaci na diagnostické listě (LED)

●	červená svítí prí poruše
	žlute svítí prí ohřivání
	zelená bliká: Přístroj prípojený k sítí
Porucha/stav diagnostické kontrolky LED Prícina Odstraněni
Prístroj nezapíná. Ve sprchovaci hlavici/v perlátrech se usadil vodníkámern.		Odstraťvevodníkámennebo vyměěnte sprchovác hlavici/perlátrory.
Prútok je přilíš nizký. Sítko v prístroji je znečištené. Vyčistěte sítko.
Nelze dosáhnout požadované teploty.	Výpadek{jedné fáze.	Zkontrolujte pojistky vinitří instalace.
Topeni se vypne.	Detekce vduchu zjistila vduch ve vodě. Topný vykon se nakrátko vypne.	Přístroj se za minutu opět zapné.
●	Žádná tepla voda, kontrolky nesvítí.	Vypnuly pojistky.
		Bezpečnostní omezováč tlaku provedl vypnutí.
		Odstraťne prícīnu závady (např. vadiné tlakové pro-plachováci zařizení).
		Chraťne systém ohřevu prěd prehřívaním tím, ze na{jednu minutu otevřete odběrný ventil za prístrojem.Z topného systému tak bude vypušěn tlak a dojdek ochlazení.
		Aktivujte bezpečnostní omezováč tlaku prí hydraulickém tlaku stisknutím tlacitka reset, viz těž kapitola „Instalace / Uvedné do provozu / První uvedné do provozù".
		Závada elektronického systému.
		Zkontrolujte elektroniku, prípadné provedte vymě- nu.
●	Kontrolу: bliká zelenáŽádná tepla voda prí prútoku>3 l/min.	Snímač prútoku DFE není prípojen.
		Prípoje konekter snímače prútoku.
		Zkontrolujte snímač prútoku, prípadné jej vyměěnte.
	Nelze dosáhnout požadované teploty.	Snímač požadované hodnoty nebo spojováci kabel jsouposkozené nebo není spojováci kabel zapojen.
		Je aktivován omezováč teploty.
●	Kontrolу: svítí Žlute, bliká zelenáŽádná tepla voda prí prútoku>3 l/min.	Byl aktivován bezpečnostní omezováč teploty STB, nebodóšlo k prěrušení.
		Topný systém je vadiný.
		Závada elektronického systému.
●	Kontrolу: Žlute svítí, zelená blíká	Vadný vystupní senzor.
	NeníDosažena nastavenáteplota.	Prístroj dosahuje hranice svého vykonu.
●	Kontrolу: Červená svítí, zelená blíká	Vadný vystupní senzor.
	Neteče tepla voda	Snímačstudenté vody je vadiný.
	Není Dosaženo požadované teploty >45°C.	Teplota prívátěné studenté vody je vyšínež 45°C.

15. Udržba

VYSTRAHA elektricky proud Pri vsech cinnostech odpoje pristroj na vsech polech od site.

Vypusteni pristroje

K provaděni udrzbovych prací muzete pristroj vypustit.

VYSTRAHA popaleni PriVyprazdneni pristroje muze vytek horka voda.

Zavre 3cestny uzaviraci ventil nebo uzaviraci ventil v privo du studené vody.
Otevretvechny odbernenventyil.
Odpojte od pristroje vodovodni pripojky.
Demontovany pristroj skladujte tak, aby byl chranen pre d mrazem. Pripadne zbytky vody v pristroji mohou zmrznout a zpusokit skody.

Vycisteni sitka

V pripadé znečistěni ocistěte sitko ve sroubení prípojky studéné vody. Uzavrète 3cestné uzaviraci ventil nebo uzaviraci ventil v pri-vodu studéné vody, než sitko vyjmete, ocistěte a opět namontujete.

16. Technické udaje

DHB-E SLi
b02	Pruchodka el. rozvodu I
b03	Pruchodka el. vodiču II
c01	Prítok studené vody	Vnější závit	G 1/2 A
c06	Výtok teplé vody	Vnější závit	G 1/2 A

16.2 Schéma elektrického zapojeni

3/PE 380 - 415V

1 Topná telesa
2 Bezpečnostní omezováč teploty
3 Bezpečnostnī omezovac tlaku

Predrazeny spinae s LR 1-A

1 Rídici vodic ke stykaci 2.pristroje (napr. elektrické zařizení k ohrevu zasobníku).
2 Rídici kontakt, ktery se otevre po zapnuti prutokového ohrivace.

16.3 Vykon teplé vody

Vykon teplé vody závisi na napétísite, prikonu pristroje a teplote pritoku studéne vody. Jmenovite napétí a jmenovity vykon Najdete na typovém stitku (viz kapitola „Obsluha / Odstránovani problemu").

16.4 Oblast použiti / Převodní tabulka

Merny elektricky odpor a merna elektricka vodivost (viz kapitola „Instalace / Tabulka s technickymi udaji").

Udaj podle normy
pri 15 °C			20 °C			25 °C
odpor	Vodivost σ ≤ odpor		Vodivost σ ≤ odpor			Vodivost σ ≤
ρ ≥	ρ ≥		ρ ≥			ρ ≥
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Ztraty tlaku

Armatury

Tlakova ztrátararmatur prí objemovém prútoku 10 L/min
Páková baterie cca	MPa	0,04 - 0,08
Termostatická armatura, cca	MPa	0,03 - 0,05
Sprchováci hlavice, cca	MPa	0,03 - 0,15

Dimenzováni potrubní sítě

K výpoctu dimenzovani potrubni site je pro prístroj doporučena tlaková ztrata 0,1 MPa.

16.6 Podminky v priadé poruchy

V pripadé poruchy muze v instalaci kraktodobé vzniknout zatizeni maximalne 95^ pri tlaku 1,2 MPa.

16.7 Potvrzeni a osvedceni platna v jegnotlivych zemich: Nemecko

K pristroji je vydano na základě mîstnich stavebních predpisù vše-obecné osvedčeni stavebního dozoru jako potvrženi o použitelnosti z hlediska hlucnosti.

16.8 Udaje ke spotbrebě energie

Udaje o vyrobku odpopvidaji nafrizem EU ke smernici o ekodesignu vyrobku v souvislosti se spotrebou energie (ErP).

	DHB-E 11 SLi	DHB-E 13 SLi	DHB-E 18 SLi 25 A	DHB-E 18/21/24 SLi	DHB-E 27 SLi
	232013	232014	232015	232016	232017
Výrobce	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Zátežový profil	S	S	S	S	S
Trída energetické Účinnosti	A	A	A	A	A
Rocné spotřeba el. energia	kWh	472	472	477	477
Energetická Účinnost	%	39	39	39	39
Nastavení teploty od výrobce	°C	60	60	60	60
Hladina akustického výkonu	dB(A)	15	15	15	15
Zvlástné pouky k měrení Účinnosti		žádné	žádné	žádné	Udaje pri Pmax.

16.9 Tabulka udajü

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi									25 A		DHB-E 18/21/24 SLi		DHB-E 27 SLi
					232013		232014		232015		232016		232017
Elektrotechnické udaje
Imenovité napěťi	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400	415
Jmenovitý vykon	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Imenovitý proud	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Išěžné	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Fáze				3/PE			3/PE			3/PE			3/PE		3/PE
Frekvence	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-
Specifiký odpor ρ15 ≥ (přiØstudené ≤25 °C)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900	1000
Měrná vodivost σ15 ≤ (přiØstudené ≤25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000
Specifiký odpor ρ15 ≥ (přiØstudené ≤45 °C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300
Měrná vodivost σ15 ≤ (přiØstudené ≤45 °C)	μS/cm	833	833	770	833	833	770	833	833	770	833	833	770	833	833	770
Max. impedance sítě前列 50 Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Prípojky
Vodovodní prípojka			G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A		G 1/2 A
Meze použitelnosti
Max. dovolený tlak	MPa			1			1			1			1		1
Max. teplota prětoku pro doda-tečné ohřev	°C			45			45			45			45		45
Hodnoty
Max. povolená vystupné tepota vody	°C			60			60			60			60		60
Zap.	l/min.			>3,0			>3,0			>3,0			>3,0		>3,0
Objemový průtok pro tlakovou ztrátu	l/min.			3,1			3,9			5,2			5,2/6,0/6,9		7,7
Tlakové ztráty前列 objemověm průtoku	MPa	0,07 (0,02 bez DMB)			0,11 (0,03 bez DMB)			0,08 (0,06 bez DMB)			0,08/0,10/0,13 (0,06/0,08/0,10 bez DMB)			0,16 (0,12 bez DMB)
Omezení průtoku前列	l/min.			4,0				4,0			7,5			7,5/7,5/8,5		8,5
Výkon teplé vody	l/min.			5,6				6,9			9,2			9,2/10,7/12,3		13,8
Δ9前列 výkonu teplé vody	K			28			28			28			28		28
Üdaje o hydraulickém systému
Jmenovitý objem	l			0,4			0,4			0,4			0,4		0,4
Provedení
Volitelníprón													X
Nastavení teploty	°C		30 - 60			30 - 60			30 - 60			30 - 60		30 - 60
Třída krytí				1			1			1			1		1
Izolační blok				plast			plast			plast			plast		plast
Zdroj tepla topného systému				holá spirálá			holá spirálá			holá spirálá			holá spirálá		holá spirálá
Víko a zadní stěna				plast			plast			plast			plast		plast
Barva				bílá			bílá			bílá			bílá		bílá
Krytí (IP)				IP25			IP25			IP25			IP25		IP25
Rozměry
Výěska	mm			478			478			478			478		478
Šířka	mm			225			225			225			225		225
Hloubka	mm			105			105			105			105		105
Hmotnosti
Hmotnost	kg			3,6			3,6			3,6			3,6		3,6

Záruka

Pro pristroje nabyte mimo uzemi Nemecka neplatzi zaručni podminky poskytované našimi firmami v Nemecku. V zemich, ve kterych některá z našich dceiriních společnosti distribuujne naše vyrobky, poskytuje zaruku jenom tato dceirina společnost. Takovou zaruku lze poskytnout pouze tehdy,Pokud dceirina společnost vydala vlastni zaručni podminky. Jinak nelze zaruku poskytnout.

Na pristroje zakoupene v zemich, ve kterych nejsou nase yrobky distribuovany zdnou z dceirinych spolecnosti, neposkytujeme zdnou zaruku. Pripadne zaruky zavazne prislibene dovozcem zustavaji proto nedotcené.

Zivotni prostreia recyklace

Pomozte nám chránit naseživotní prostředí. Materialy po použití zlikvidujte v souladu s platnymi národními prédpisy.

Deutschland

[e-mail]

www.stiebel-eltron.cz

Finland

STIEBEL ELTRON OY

Kapinakuja 1 | 04600 Mntsälä

Tel. [phone]

[e-mail]

www.stiebel-eltron.fi

France

STIEBEL ELTRON SAS
