GEBRUIKSAANWIJZING VarioTec N4500 Vivaria

Afbeelding 2 – Illustration 2 Abbildung 2 – Figure 2

Afbeelding 4 – Illustration 4 – Abbildung 4 – Figure 4

Afbeelding 5 – Illustration 5 – Abbildung 5 – Figure 54

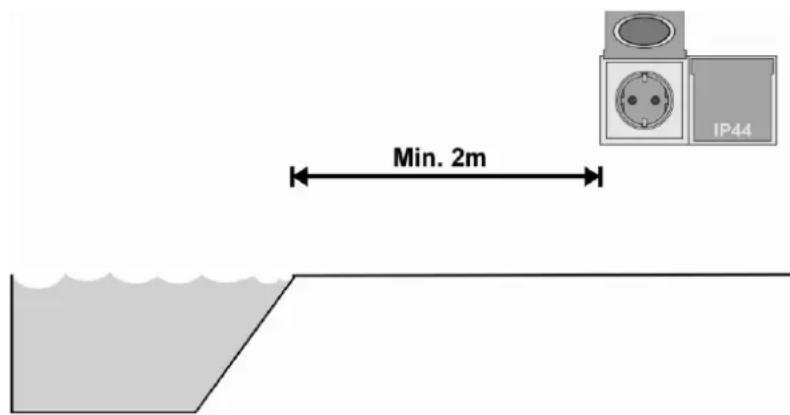

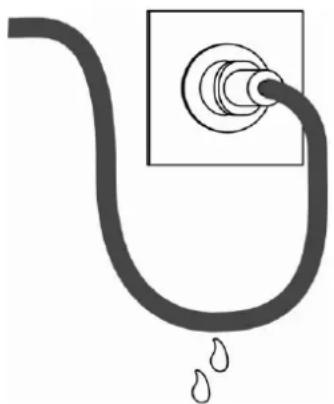

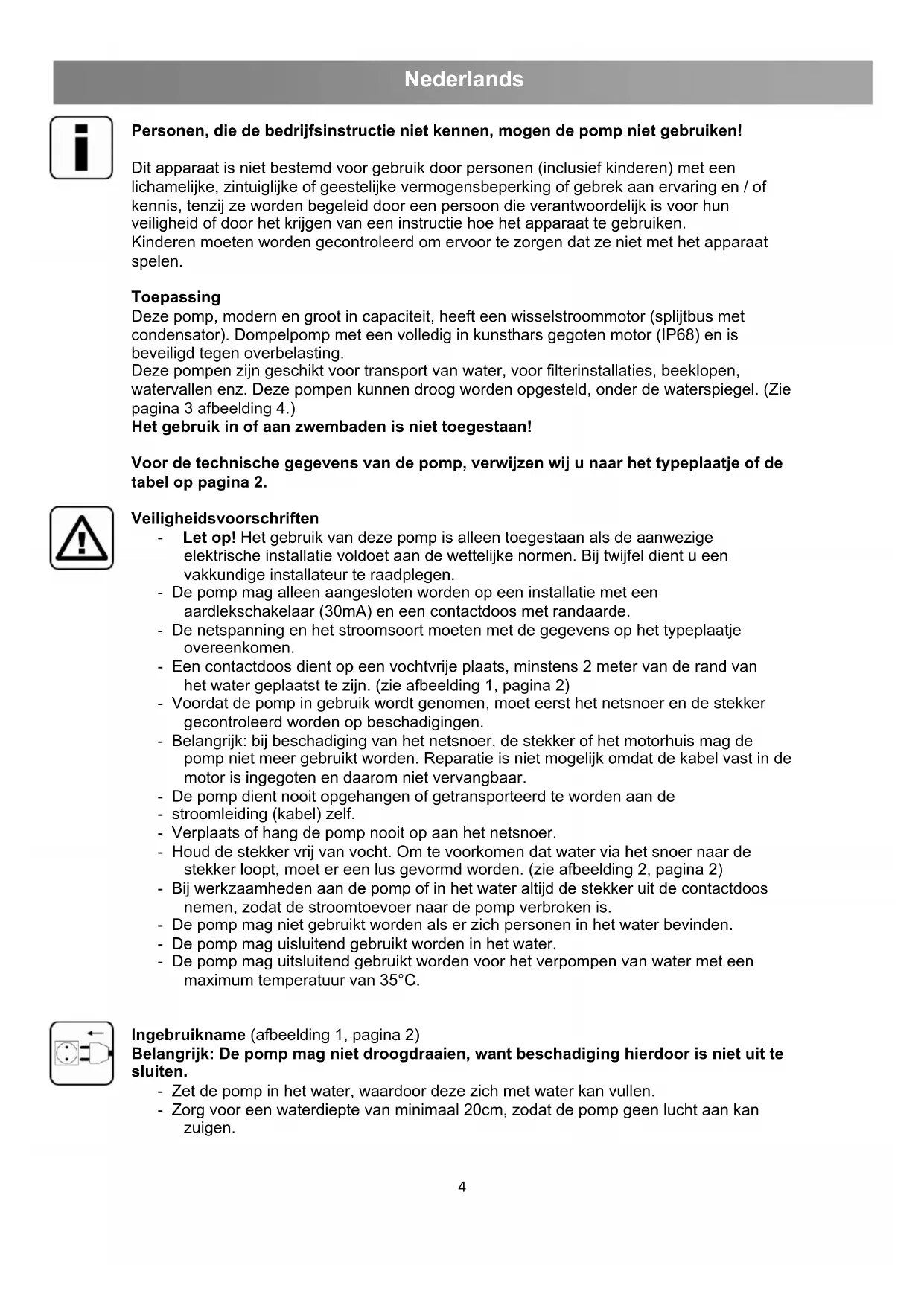

Personen, die de bedrijfsinstructie niet kennen, mogen de pomp niet gebruiken! Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke vermogensbeperking of gebrek aan ervaring en / of kennis, tenzij ze worden begeleid door een persoon die verantwoordelijk is voor hun veiligheid of door het krijgen van een instructie hoe het apparaat te gebruiken. Kinderen moeten worden gecontroleerd om ervoor te zorgen dat ze niet met het apparaat spelen. Toepassing Deze pomp, modern en groot in capaciteit, heeft een wisselstroommotor (splijtbus met condensator). Dompelpomp met een volledig in kunsthars gegoten motor (IP68) en is beveiligd tegen overbelasting. Deze pompen zijn geschikt voor transport van water, voor filterinstallaties, beeklopen, watervallen enz. Deze pompen kunnen droog worden opgesteld, onder de waterspiegel. (Zie pagina 3 afbeelding 4.) Het gebruik in of aan zwembaden is niet toegestaan! Voor de technische gegevens van de pomp, verwijzen wij u naar het typeplaatje of de tabel op pagina 2. Veiligheidsvoorschriften - Let op! Het gebruik van deze pomp is alleen toegestaan als de aanwezige elektrische installatie voldoet aan de wettelijke normen. Bij twijfel dient u een vakkundige installateur te raadplegen. - De pomp mag alleen aangesloten worden op een installatie met een aardlekschakelaar (30mA) en een contactdoos met randaarde. - De netspanning en het stroomsoort moeten met de gegevens op het typeplaatje overeenkomen. - Een contactdoos dient op een vochtvrije plaats, minstens 2 meter van de rand van het water geplaatst te zijn. (zie afbeelding 1, pagina 2) - Voordat de pomp in gebruik wordt genomen, moet eerst het netsnoer en de stekker gecontroleerd worden op beschadigingen. - Belangrijk: bij beschadiging van het netsnoer, de stekker of het motorhuis mag de pomp niet meer gebruikt worden. Reparatie is niet mogelijk omdat de kabel vast in de motor is ingegoten en daarom niet vervangbaar. - De pomp dient nooit opgehangen of getransporteerd te worden aan de - stroomleiding (kabel) zelf. - Verplaats of hang de pomp nooit op aan het netsnoer. - Houd de stekker vrij van vocht. Om te voorkomen dat water via het snoer naar de stekker loopt, moet er een lus gevormd worden. (zie afbeelding 2, pagina 2) - Bij werkzaamheden aan de pomp of in het water altijd de stekker uit de contactdoos nemen, zodat de stroomtoevoer naar de pomp verbroken is. - De pomp mag niet gebruikt worden als er zich personen in het water bevinden. - De pomp mag uisluitend gebruikt worden in het water. - De pomp mag uitsluitend gebruikt worden voor het verpompen van water met een maximum temperatuur van 35°C.

Ingebruikname (afbeelding 1, pagina 2) Belangrijk: De pomp mag niet droogdraaien, want beschadiging hierdoor is niet uit te sluiten. - Zet de pomp in het water, waardoor deze zich met water kan vullen. - Zorg voor een waterdiepte van minimaal 20cm, zodat de pomp geen lucht aan kan zuigen.

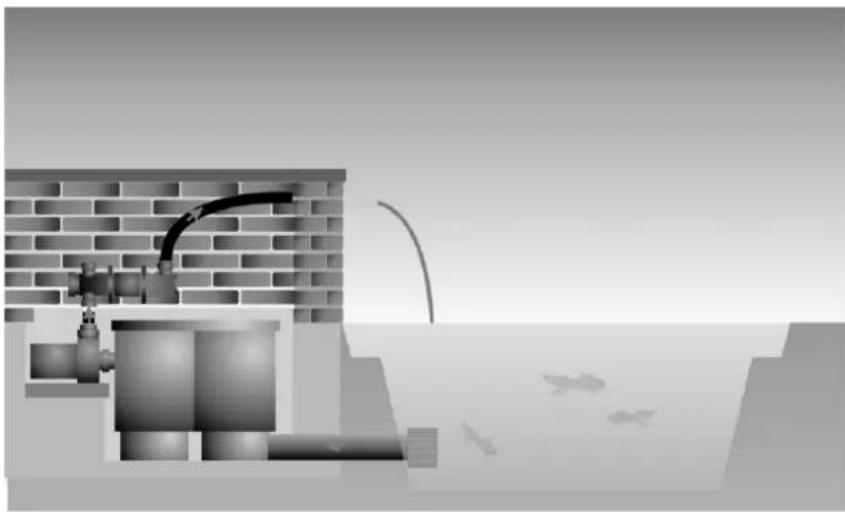

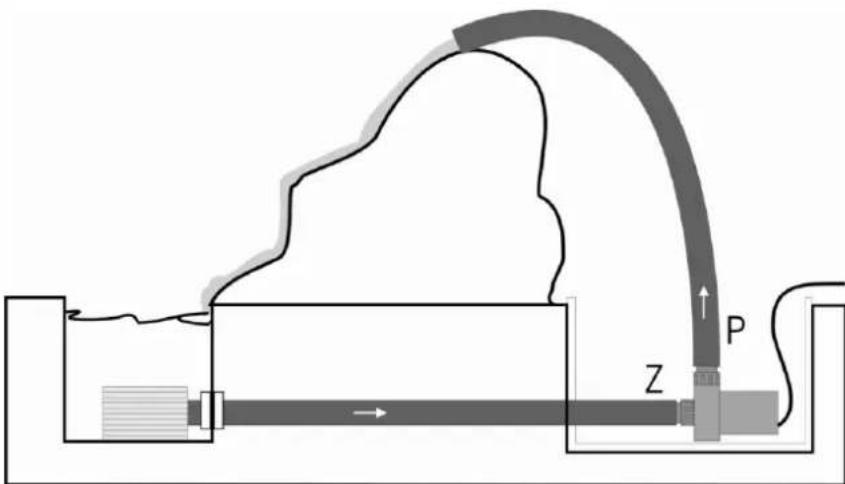

- Maximale dompeldiepte van de pomp is 2 m onder water. - Bescherm de pomp tegen vorst; voorkom invriezen van de pomp. - Monteer de toebehoren op de pomp. - Zet de pomp in werking door de netstekker in het stopcontact te steken. - Om onnodige vervuiling te voorkomen, dient de pomp op een stevige stenen tegel te staan, zodat de pomp niet in het slib staat en dit slib aanzuigt. - De meegeleverde filterkappen bieden voldoende beschermingvoor het aanzuigen van schoon water. Droogopstelling: (Pagina 3, afbeelding 4 en 5) - Plaats de pomp zodanig buiten de vijver of het reservoir dat deze zich onder de waterspiegel bevindt en het water vanzelf toestroomt (pomp is niet zelfaanzuigend). - Monteer een zuigslang min. Ø 40 mm en Max. 1.5 m (Z) en persslang (P) luchtdicht aan de pomp. - Voor het inwerking stellen moet de zuigslang (Z) volledig met water gevuld zijn. - LET OP: om de pomp te beschermen tegen vervuiling, moet de zuigzijde voorzien worden van een voorfilter. - LET OP: dat er geen vissen of andere dieren in de zuigleiding komen, gebruik een rooster of voorfilter. Beveiliging tegen overbelasting De ingebouwde beveiliging schakelt de pomp bij oververhitting uit. Haal de stekker uit het stopcontact en laat de pomp afkoelen. De pomp mag niet ongecontroleerd weer aangezet worden na afkoeling. Controleer eerst onderstaande punten: - Is er voldoende water voorhanden? - Is de filter verstopt? - Zit er vuil in het pomphuis? - Zitten slangen of sproeiers verstopt? - Is de pomp voldoende afgekoeld? Is het probleem verholpen dan kunt u de pomp weer in werking stellen.

Onderhoud Voor een lange levensduur van uw pomp en een probleemloze werking te garanderen, adviseren wij regelmatig onderhoud en reiniging van de pomp. - Let op de veiligheidsvoorschriften. - Het onderhoud van de pomp is sterk afhankelijk van de vervuiling van het water. Zorg er voor dat de filterkap niet verstopt raakt, waardoor de pomp geen water aan kan zuigen. - Schakel de pomp uit voordat de pomp uit het water wordt gehaald en er onderhoud wordt gepleegd aan de pomp. - Reinig de filterkap van de pomp en zorg dat de sleuven van de filterkap vrij van vuil zijn. - Haal de filterkap van de pomp om het motorhuis te openen, door de schroeven er uit te draaien. - Haal de loopeenheid uit de motor. Let daarbij op de o-ring welke aan het motorhuis zit. - Reinig alle delen met schoon water. - Plaats de loopeenheid terug in de motor en sluit het motorhuis. Belangrijk! Bij kalkhoudend water is het zinvol de loopeenheid en RVS splijtbus in het motorhuis net regelmatig te reinigen.

Winterperiode - Bescherm de pomp tegen vorst. - Haal de pomp uit het water voor de vorstperiode. - Reinig de pomp zoals eerder beschreven, voordat de pomp wordt opgeborgen. - De pomp droog en vorstvrij opbergen. Het verwijderen en opslaan van afval Elektrische apparaten die in het huishouden zijn gebruikt, dien volgens EU-richtlijnen verwijderd te worden. Het product mag niet met het normale huisvuil worden afgevoerd, maar dient apart te worden verzameld. U moet er zelf zorg voor dragen dat het apparaat op een speciaal daarvoor bestemde verzamelplaats wordt ingeleverd. En deze op een milieuvriendelijke manier wordt gedemonteerd en verwerkt. Meer informatie over lokale afvalverzamelpunten vindt u bij de gemeente van uw woonplaats. Garantievoorwaarden Op de pomp wordt 24 maanden garantie verleend welke ingaat op het moment van aankoop. U dient hiervoor de aankoopbon als bewijs te bewaren. Schade aan de pomp binnen de garantietermijn, ontstaan door een productie en/of materiaalfout, wordt kosteloos hersteld of er wordt een vervangend product aangeboden. Loopeenheid, natuurlijke slijtage, drooglopen, gebruiksfouten, kalkaanslag, te weinig onderhoud, bevriezing, ondeskundige reparaties en schade ontstaan door onjuist gebruik vallen niet onder de garantieaanspraak. Bij veranderingen aan de pomp, zoals het inkorten van de stroomkabel of het afknippen van de stekker, vervalt de garantieaanspraak. Gevolgschade ontstaan door het uitvallen of verkeerd gebruiken van de pomp valt buiten de aansprakelijkheid van de leverancier. Bij aanspraak op garantie, het product inclusief garantiebewijs en aankoopbon inleveren bij de dealer.
