VarioTec N4500 - Aquarium Vivaria - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe für Aquarium
Marke	Vivaria
Modell	VarioTec N4500
Verwendung	Aquarium, Teich, Wasserspiele, Wasserfall, Belüftung, Umwälzung
Stromversorgung	Einphasig 230 V, 50 Hz (gemäß Typenschild)
Motorschutz	IP68 (Motor in Kunstharz vergossen)
Thermischer Schutz	Ja, automatische Abschaltung bei Überlast, manueller Neustart
Max. Wassertemperatur	35 °C
Minimale Wassertiefe	10 cm
Maximale Eintauchtiefe	60 cm (2 Fuß)
Stromkabel	Versiegelt, nicht austauschbar
Mitgelieferte Filter	Filterkappen
Betrieb außerhalb des Wassers	Möglich mit Saugschlauch (nicht selbstansaugend)
Wartung	Regelmäßige Reinigung von Filter und Rotor
Ersatzteile	Rotor, O-Ring, Filterkappe
Garantie	24 Monate
Erforderliche elektrische Normen	Fehlerstromschutzschalter 30 mA, Steckdose mit Schutzkontakt
Motormaterial	Kunstharz

Häufig gestellte Fragen - VarioTec N4500 Vivaria

Wie schließe ich die Pumpe sicher an?

Die Pumpe muss an eine Steckdose mit Schutzkontakt angeschlossen und durch einen Fehlerstromschutzschalter (30 mA) geschützt werden. Die Steckdose muss mindestens 2 Meter vom Wasserrand entfernt sein. Überprüfen Sie vor dem Gebrauch, ob Netzkabel und Stecker unbeschädigt sind.

Welche Wassertiefe wird für die Pumpe empfohlen?

Die minimale Wassertiefe sollte 10 cm betragen, um Luftansaugung zu vermeiden. Die maximale Eintauchtiefe beträgt 60 cm (2 Fuß).

Was tun, wenn die Pumpe nicht anläuft?

Überprüfen Sie zuerst die Stromversorgung und den Schutzschalter. Stellen Sie sicher, dass die Pumpe eingetaucht ist und genügend Wasser vorhanden ist. Wenn der thermische Schutz ausgelöst hat, lassen Sie die Pumpe abkühlen, trennen Sie sie vom Netz und schließen Sie sie nach einer Minute wieder an.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vor jeder Reinigung vom Netz. Entfernen Sie die Filterkappe und reinigen Sie sie mit klarem Wasser. Öffnen Sie den Motorkäfig durch Drehen der Schraube, entnehmen Sie den Rotor und reinigen Sie alle Teile mit klarem Wasser. Bauen Sie dann in umgekehrter Reihenfolge wieder zusammen.

Wie oft sollte die Pumpe gereinigt werden?

Die Reinigungshäufigkeit hängt von der Verschmutzung des Wassers ab. Im Allgemeinen wird empfohlen, den Filter regelmäßig zu reinigen und den Rotor mindestens einmal im Monat zu überprüfen. Stark kalkhaltiges Wasser erfordert häufigere Reinigung.

Kann ich die Pumpe außerhalb des Wassers verwenden?

Ja, die Pumpe kann außerhalb des Wassers betrieben werden, sofern sie unterhalb des Wasserspiegels platziert und an einen Saugschlauch (Durchmesser mind. 40 mm, Länge max. 1,5 m) angeschlossen ist. Füllen Sie zuerst Schlauch und Pumpe mit Wasser, bevor Sie sie einschalten.

Was tun bei Frost?

Die Pumpe muss bei Frost aus dem Wasser genommen werden. Reinigen Sie sie gründlich und lagern Sie sie an einem trockenen, frostfreien Ort. Lassen Sie die Pumpe niemals im Eis stecken.

Wie tausche ich den Rotor aus?

Trennen Sie die Pumpe vom Netz. Entfernen Sie die Filterkappe, öffnen Sie den Motorkäfig, entnehmen Sie den alten Rotor. Setzen Sie den neuen Rotor ein und achten Sie darauf, dass der O-Ring richtig sitzt. Schließen Sie den Käfig und setzen Sie die Kappe wieder auf.

Wie lange beträgt die Garantie?

Die Pumpe hat eine Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie den Kaufbeleg auf. Die Garantie deckt Herstellungsfehler ab, jedoch nicht normale Abnutzung, Trockenlauf, Kalkablagerungen, Frost oder unsachgemäße Reparaturen.

Wie entsorge ich die Pumpe am Ende ihrer Lebensdauer?

Entsorgen Sie die Pumpe nicht im Hausmüll. Gemäß den EU-Richtlinien muss sie getrennt gesammelt und recycelt werden. Bringen Sie sie zu einer entsprechenden Sammelstelle. Informieren Sie sich bei Ihrer Gemeindeverwaltung.

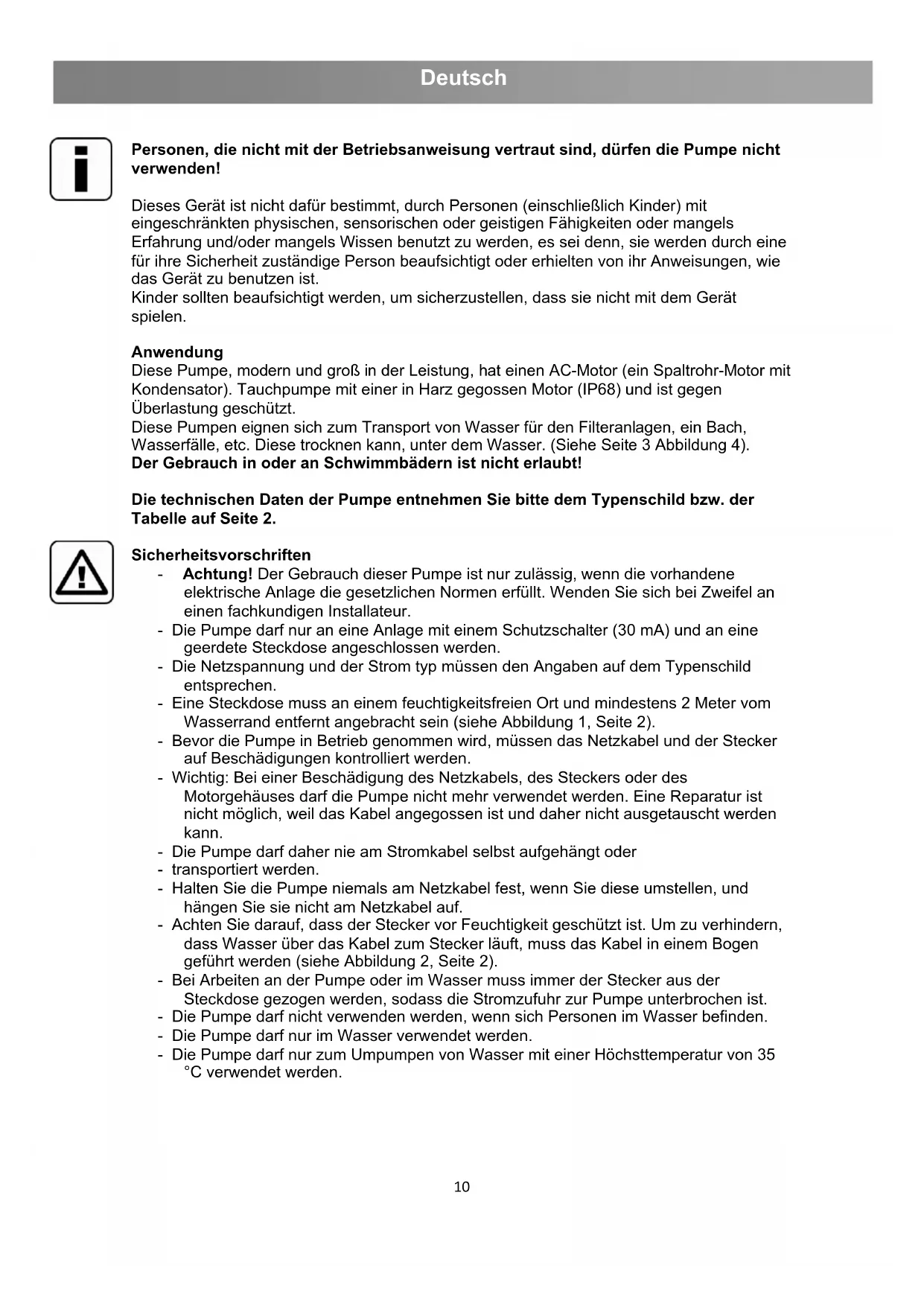

BEDIENUNGSANLEITUNG VarioTec N4500 Vivaria

Wir danken Ihnen, dass Sie sich für dieses Produkt entschieden haben, und wünschen Ihnen viel Wasserspaß.

Personen, die nicht mit der Betriebsanweisung vertraut sind, dürfen die Pumpe nicht verwenden!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Anwendung

Diese Pumpe, modern und groß in der Leistung, hat einen AC-Motor (ein Spaltrohr-Motor mit Kondensator). Tauchpumpe mit einer in Harz gegossen Motor (IP68) und ist gegen Überlastung geschützt.

Diese Pumpen eignen sich zum Transport von Wasser für den Filteranlagen, ein Bach, Wasserfälle, etc. Diese trocknen kann, unter dem Wasser. (Siehe Seite 3 Abbildung 4).

Der Gebrauch in oder an Schwimmbädern ist nicht erlaubt!

Die technischen Daten der Pumpe entnehmen Sie bitte dem Typenschild bzw. der Tabelle auf Seite 2.

Sicherheitsvorschriften

• Achtung! Der Gebrauch dieser Pumpe ist nur zulässig, wenn die vorhandene elektrische Anlage die gesetzlichen Normen erfüllt. Wenden Sie sich bei Zweifel an einen fachkundigen Installateur.
• Die Pumpe darf nur an eine Anlage mit einem Schutzschalter (30 mA) und an eine geerdete Steckdose angeschlossen werden.
• Die Netzspannung und der Strom typ müssen den Angaben auf dem Typenschild entsprechen.
• Eine Steckdose muss an einem feuchtigkeitsfreien Ort und mindestens 2 Meter vom Wasserrand entfernt angebracht sein (siehe Abbildung 1, Seite 2).
• Bevor die Pumpe in Betrieb genommen wird, müssen das Netzkabel und der Stecker auf Beschädigungen kontrolliert werden.
• Wichtig: Bei einer Beschädigung des Netzkabels, des Steckers oder des Motorgehäuses darf die Pumpe nicht mehr verwendet werden. Eine Reparatur ist nicht möglich, weil das Kabel angegossen ist und daher nicht ausgetauscht werden kann.
• Die Pumpe darf daher nie am Stromkabel selbst aufgehängt oder
• transportiert werden.
• Halten Sie die Pumpe niemals am Netzkabel fest, wenn Sie diese umstellen, und hängen Sie sie nicht am Netzkabel auf.
• Achten Sie darauf, dass der Stecker vor Feuchtigkeit geschützt ist. Um zu verhindern, dass Wasser über das Kabel zum Stecker läuft, muss das Kabel in einem Bogen geführt werden (siehe Abbildung 2, Seite 2).
• Bei Arbeiten an der Pumpe oder im Wasser muss immer der Stecker aus der Steckdose gezogen werden, sodass die Stromzufuhr zur Pumpe unterbrochen ist.
• Die Pumpe darf nicht verwenden werden, wenn sich Personen im Wasser befinden.
• Die Pumpe darf nur im Wasser verwendet werden.
• Die Pumpe darf nur zum Umpumpen von Wasser mit einer Höchsttemperatur von 35 °C verwendet werden.

Inbetriebnahme (Abbildung 1, Seite 2)

Wichtig: Die Pumpe darf nicht trockenlaufen, eine Beschädigung ist dann nicht auszuschließen.

• Stellen Sie die Pumpe in das Wasser, sodass sie sich mit Wasser füllen kann.
• Sorgen Sie für eine Wassertiefe von mindestens 20 cm, sodass die Pumpe keine Luft ansaugen kann.
• Die Pumpe darf nur in einer Eintauchtiefe bis max. 2 m betrieben werden.
• Schützen Sie die Pumpe vor Frost; achten Sie darauf, dass die Pumpe nicht einfriert.
• Montieren Sie das Zubehör auf der Pumpe.
• Sie können die Pumpe durch Einstecken des Netzsteckers in die Steckdose einschalten.
• Um eine unnötige Verschmutzung zu vermeiden, muss die Pumpe auf einer stabilen Steinplatte stehen, sie darf nicht im Schlamm stehen und diesen Schlamm dann ansaugen.
• Die mitgelieferten Filter deckt einen ausreichenden Schutz zu ansauge von sauberem Wasser.

Nicht Abgetaucht: (Seite 3, Abbildung 4 und 5)

• Setzen Sie die Pumpe außerhalb des Teiches oder Reservoir unter dem Wasserspiegel und mit ein freien Wasserfluss zur Pumpe (die Pumpe nicht selbstansaugend).
• Installieren Sie einen Schlauch von mindestens 40 mm Durchmesser und bis zu 1,5 m max. (Z) und Druckschlauch (P).
• Vor Inbetriebnahme der Saugschlauch (Z) muss vollständig mit Wasser gefüllt sein.
• HINWEIS: Um die Pumpe vor Verunreinigungen zu schützen, muss auf der Saugseite ein Vorfilter gesetzt werden.
• Hinweis: Sorge das es für Fische oder andere Tiere nicht in der Saugleitung zu bekommen, verwenden ein Gitter oder Filter.

Überlastschutz:

Der eingebauten Sicherheit stoppt die Pumpe bei Überhitzung. Ziehen Sie den Netzstecker aus de kontaktdose und die Pumpe abkühlen lassen. Die Pumpe darf nicht wieder eingeschaltet werden, nach einer unkontrollierten Kühlung.

Überprüfen Sie zuerst die folgenden Punkte:

1. Gibt es genug Wasser zur Verfügung?
2. Ist der Filter verstopft?
3. Gibt es Schmutz in die Pumpe?
4. Sind Schläuche oder Düsen verstopft?
5. Ist die Pumpe abgekühlt?

Sind die Probleme gelöst, dann können Sie die Pumpe wieder einschalten.

Um eine lange Lebensdauer und eine einwandfreie und problemlose Funktion der Pumpe zu gewährleisten, empfehlen wir Ihnen eine regelmäßige Wartung und Reinigung der Pumpe.

• Beachten Sie die Sicherheitsvorschriften.
• Die Wartung der Pumpe hängt stark von der Verschmutzung des Wassers ab. Achten Sie darauf, dass die Filterkappe nicht verstopft wird, sonst kann die Pumpe kein Wasser mehr ansaugen.
• Schalten Sie die Pumpe aus, bevor Sie die Pumpe aus dem Wasser holen und Wartungsarbeiten daran ausführen.

• Reinigen Sie die Filterkappe der Pumpe und achten Sie darauf, dass die Schlitze der Filterkappe schmutzfrei sind.

• Nehmen Sie die Filterkappe von der Pumpe ab, um das Motorgehäuse zu öffnen, durch die Schrauben heraus zu drehen.

• Holen Sie sich das Laufrad aus dem Motor. Achten Sie auf die O-Ring, die auf dem Motorgehäuse sitzt.
• Reinigen Sie alle Teile mit sauberem Wasser.
• Tauschen Sie die defekten Teile aus (Seite 11).
• Setzen Sie das Laufrad wieder in den Motor ein und schließen Sie das Motorgehäuse.

Wichtig! Wann viel Kalzium im Wasser ist, dann ist es wichtig, die Spaltrohr und Laufrad im Motor regelmäßig zu reinigen.

Winterzeitraum

• Schützen Sie die Pumpe vor Frost.
• Holen Sie die Pumpe während des Frostzeitraums aus dem Wasser.
• Reinigen Sie die Pumpe wie oben beschrieben, bevor Sie die Pumpe für den Winter einlagern.
• Die Pumpe muss trocken und vor Frost geschützt gelagert werden.

Entsorgen und Lagern von Abfällen

Elektrische Geräte, die in Haushalten verwendet wurden, müssen den EU-Richtlinien entsprechend entsorgt werden.

Das Produkt darf nicht mit dem normalen Hausmüll abtransportiert werden, sondern muss separat eingesammelt werden.

Sie müssen selbst dafür sorgen, dass das Gerät an einer speziell dafür vorgesehenen Sammelstelle abgegeben wird. Und dass es auf eine umweltfreundliche Weise demontiert und verarbeitet wird.

Weitere Informationen zu lokalen Müllsammelstellen erhalten Sie bei der Gemeinde in Ihrem Wohnort.

Garantiebedingungen

Für die Pumpe gilt eine Garantie von 24 Monaten, die zum Zeitpunkt des Kaufs beginnt. Bitte bewahren Sie Ihrem Kassenzettel als Beleg auf.

Schaden, der innerhalb der Garantiefrist an der Pumpe entsteht und durch einen Produktions- und/oder Materialfehler verursacht wird, wird kostenlos repariert oder es wird ein Ersatzprodukt angeboten. Das Laufrad, natürlicher Verschleiß, Trockenlaufen, Verwendungsfehler, Kalkablagerungen, zu wenig Wartung, Einfrieren, unsachgemäße Reparaturen und Schäden durch nicht bestimmungsgemäßen Gebrauch sind von der Garantie ausgeschlossen.

Bei Veränderungen an der Pumpe, wie dem Kürzen des Stromkabels oder dem Abschneiden des Steckers, verfällt der Garantieanspruch.

Folgeschäden, die durch das Ausfallen oder den falschen Gebrauch der Pumpe entstehen, fallen nicht unter die Haftung des Lieferanten.

Bei Inanspruchnahme der Garantie bringen Sie das Produkt mit dem Garantieschein und dem Kaufbeleg zu Ihrem Händler.

Vergessen Sie nicht, den Kaufbeleg gemeinsam mit diesem Garantieschein aufzubewahren.
