GEBRUIKSAANWIJZING CPA24 Audac

Dit onderdeel beschrijft kort de möglichkbeden van de CPA12 - 24 - 36 vermogensversterker.

e CPA12 - 24 - 36 werden ontwikkel als een gemakkelijk te gebruiken, flexibele oplossing voor multifunctioneel gebruik.

Tijdens de ontwikkeling van de CPA-series wilden de AUDAC-ingenieurs vier doelstellingen bereiken:

• Een flexiblele audio oplossing met meerdere functies aanbieten
• Een gebruikersvriendelijk toestel ontwikkelen
• Een uittstekende gcluidskwalitcit garanderen
• Een modern en geavanceerd design creeren

De CPA12 - 24 - 36 werden ontwikkeld voor werkung op 230VAC of 24VDC (enkel voor evacuations). De CPA-versterkers zijn uitergerust met een beschemmingscircuit dat beschermt gegen stroombegrenzing, overspanning en oververhitting. Ze hebben een ingebouwde detector die hoge temperaturen opspoort, een auto muting functie en een lijn ingang en link uitgang met XLR jacks. Verder zich zo voorzien van een uitgang met EURO block terminal voor 4 of 100V / 70V , een ingebouwde 400Hz high-pass filter en een power output van 120W voor de CPA12; 240W voor de CPA24 en 360W voor de CPA36. De CPA-series heeft een freiuentiebereik van 40Hz tot 16kHz ± 3dB , een laag verwormings- en ruisniveau en een aanpasbaar ingangsiveau (van -12dB to 0dB).

De CPA-series können in een 19 inch rack gemonteerd worden en{kennen uitgebrecht worden door er een vermogensversterker met LINK terminal aan toe te voogen.

Deze vermogensversterkers können zowel voor commerciele als industriuele toepassingen dienen, zoals restaurants, hotels, fabrickshallen, warenhuizen, openbare gebouwen, ...

Omgeving

Plaats dit apparaat Niet in een gesloten ruimte, zoals een boekenkast of ander soort kast. Zorg dat er voldoende verluchting is om het apparaat af te koelen. Blokkeer de ventilatieopeningen Niet.

Plaats het apparaat Niet in een warme, stoffige of vochtige omgeving. Zorg ervoor dat het apparaat Niet onderhevig is aan trillingen.

Gebruik het apparaat Niet in de omgeving van water of andere vloeistoffen. Zorg ervoor dat er geen vloeistoffen op het apparaat+kunnen vallen, druppelen of spatten.

Het apparaat mag alleen binnenshuis gebruikt worden. Gebruik het nicht buitenshuis.

Plaats geen voorwerpen op het apparaat.

Zorg ervoor dat het apparaat stabel staat.

Veiligheidsvoorschriften

Behandel het apparaat steeds met de grootste zorg.

Gebruik enkel geaarde stopcontacten en netkabels met een geaarde stekker om het apparaat aan te sluiten.

Dit apparaat is geen spelgoed en mag Niet bediend worden door kinderen.

Steek geen voorwerpen door de ventilatieopengen van de CPA12 - 24 - 36.

Open het apparaat Niet (risico op elektrische schokken).

Dit apparaat bcvat geen onderdelen die door dc gebruiker zich gereparcerd können worden. Laat alle reparations over aan gekwalificierde vakkui. Voer zich geen reparationsuit, tenzij je hiervoor gekwalificierd bent.

Opmerking

Dit product voldoet aan volgende Europese Standaarden: EN 50081-1: 1992, EN 50082-1: 1992, EN 60065: 199

Overzicht voor - en weiterijde CPA12 - 24 - 36

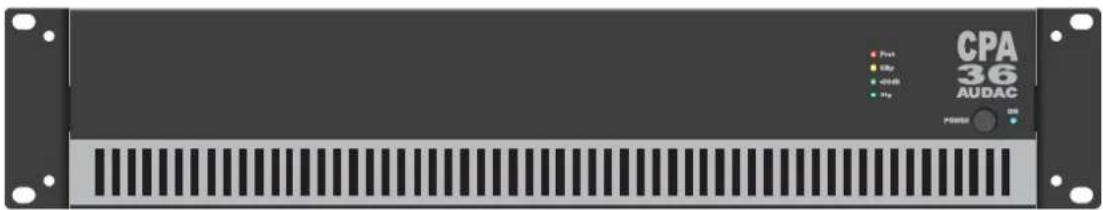

VOORZIJDE

Idcm CPA 12 & 24

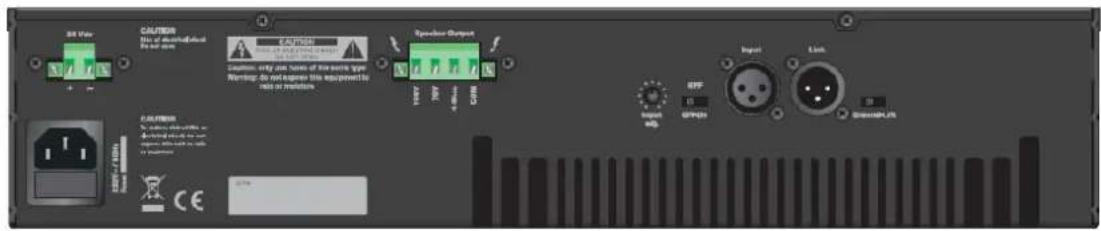

ACHTERZIJDE

Idem CPA 12 & 24

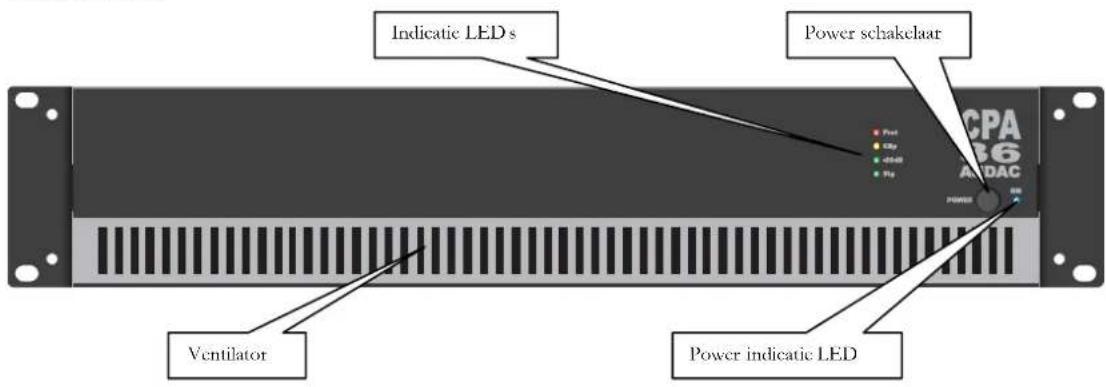

Voorzijde - detail

Idem CPA 12 & 24

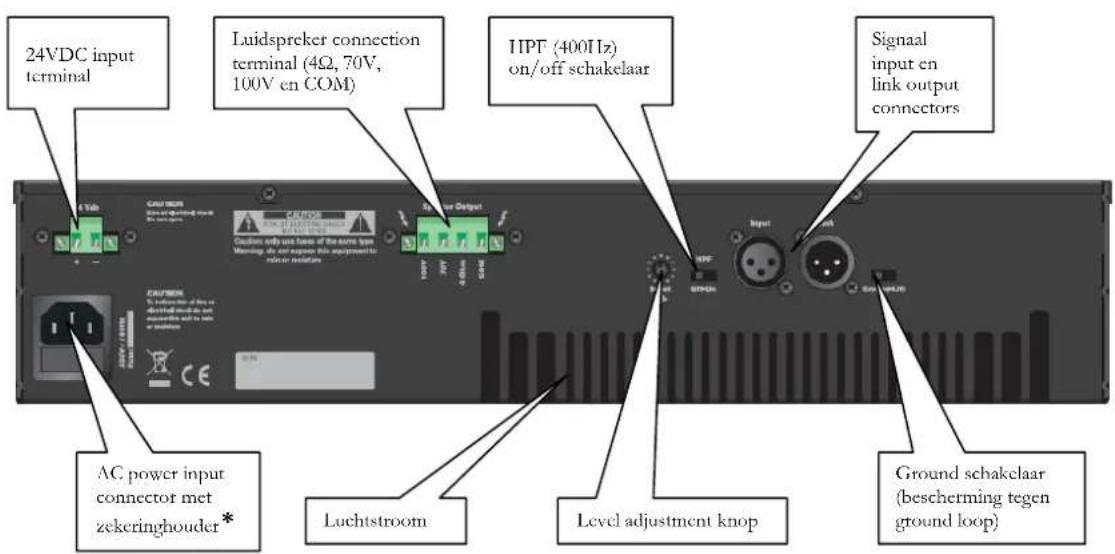

Achterzijde - detail

Idem CPA 12 & 24

*

Voltage Model	115/120 Vac 220/230/240 Vac
CPA12	T4AL / 250V T3.15AL / 250V
CPA24	T8AL / 250V T4AL / 250V
CPA36	T12AL / 250V T6.3AH / 250V

Algemene informatie

Zorg ervoor dat je de CPA12 - 24 - 36 vermogensversterker volledig uitzet voor je hem installeert: als het apparaat aanstaat, druk je op de power knop om het UIT te zetten. Draai ook de level adjustment knob hclmaal maar beneden (minimaal niveau). Ecnmaal geinstallccrd, kan je dc CPA12 - 24 - 36 aanzetten door opnieuw op de power knop te drukken. De blauwe Power indicate LED Licht op als het apparaat aanstaat.

BEKABELING

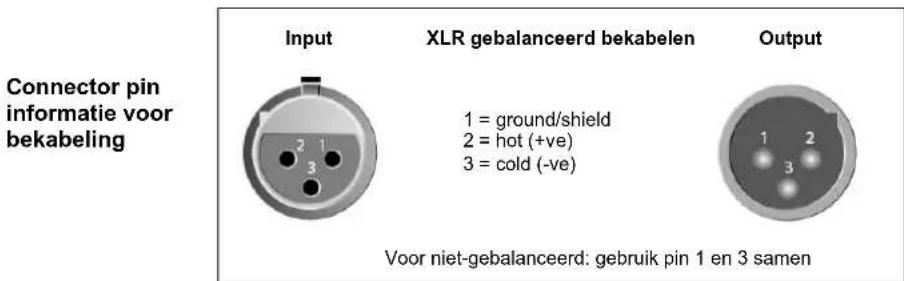

Gebruik de juiste aansluitingskabel en connectoren. Voorgemaakte of professionel aangesloten gebalanceerde lijn kabels+zijn aanbevolen (22 tot 24 gauge).

Gebruik de juiste luidsprckerkabel en connectoren.

Voor de output connectors van de versterker is het gebruik van voorgemaakte of professioneel aangesloten, heavy gauged luidsprekerkabels van hoge kwaliteit aanbevolen. Voor de output connectors+knen EURO blocks gebruikt worden. Voorkom kortsluitingen: isoler of wikkel blootgestelde luidsprekerkabelconnectors in.

Bekabelen mag enkel door gekwalificeerd personeel gebeuren. Klasse 2 bekabeling is aanbevolen.

Verbindingen

OUTPUT

Behoud de juiste polariteit op de output connectors.

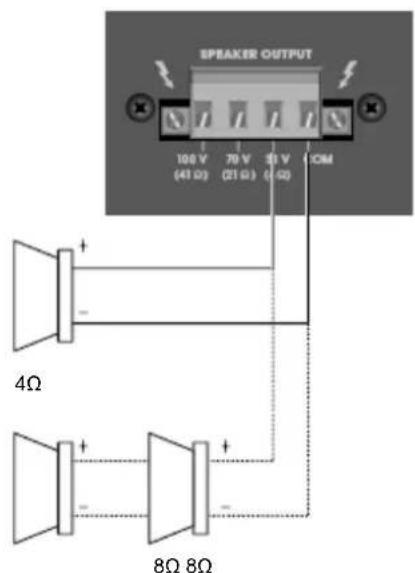

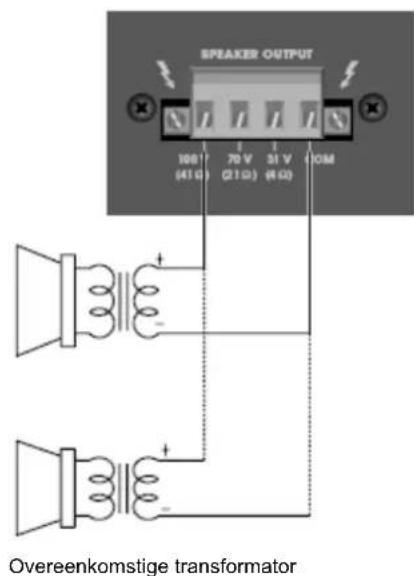

Uitgangskanaal: verbind de output EURO block terminals met de luidspreker loads. Gebruik de terminals die aangeduid zich met 4 voor een luidspreker load van 4Ohm , of gebruik de terminals die aangeduid zich met 70V of 100V en COM voor luidspreker loads met een constant voltage.

Verbind de COM terminal met de negatieve (-) luidspreker lead; verbind een van de andere terminals met de positieve (+) luidspreker lead.

Impedantie en output voltage staan in onderstaande tabel:

CPA12	4Ω/22V	41Ω/70V 83Ω/100V
CPA24	4Ω/31V 21Ω/70V 41Ω/100V
CPA36	4Ω/38V 13.6Ω/70V 27.8Ω/100V

De impedantics in bovenstaande tabel staan voor de impedantics van het totale luidsprekersystem.

VERKEERDE VERBINDING

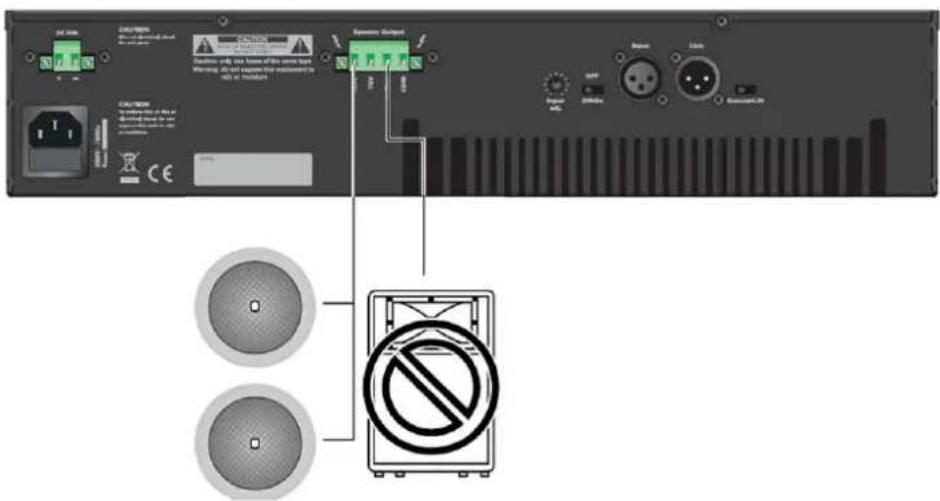

De figuur hieronder toont een VERKEERDE verbinding.

WAARSCHUWING: gebruik NOOT de low-Z (4Ω) en Hi-Z (70V et 100V) terminals tegelijkkertijd.

Aanvullende informatatie CPA12 - 24 - 36

TECHNISCHE SPECIFICATIES

	CPA12	CPA24	CPA36
Uitgangsvermögen(bij T.H.D. 1.0%, 1kHz)	120W		240W 360W
Gain regeling -12dB ~ 0dB
Ingangsgevoeligkeit(bij gebalanceerde lijn)	1.0 ± 0.1Vrms / 10Kohm
High-pass filter(bij 400Hz)	-3dB
Frequentierrespons +1.5 / -3dB at	70Hz ~ 18kHz
S/N Ratio Beter dan 90dB
T.H.D. bij ½ uittgangsvermögen, 1 kHz Minder dan 1.0%
Output voltage en impedantie	4Ω / 22V 4Ω / 3V		4Ω / 38V
	41Ω / 70V		21Ω / 70V	13.6Ω / 70V
	83Ω / 100V 41Ω / 100V		27.8Ω / 100V
Koeling	Ventilator
Werkingstemperatuur/Vochtigkeit	0° ~ 40°C bij 95% bij nicht-condenserend
Afmetingen (BxHxD)	48.2 x 8.8 x 34 cm
Net. gewicht	11.65 kg 13.87 kg		15.16 kg
Vermogen bij 1/8 power	185W		361W 525W
Vermogensbehoefte	100VAC ~ 230VAC, 50/60Hz en/of 24VDC
