Producttype	Inbouw gaskachel
Merk	Faber
Model	Kolding
Brandstof	Aardgas (G25)
Afmetingen (H x B x D)	700 x 620 x 470 mm
Aansluitingshoogte (luchttoevoer)	568 mm
Diameter van het kanaal (gasafvoer/luchttoevoer)	100-150 mm
Afvoersysteem	Multi-Vent concentrisch
Veiligheidsvoorziening	Oxypilot SIT 9000
Thermostatische regeling	Stand 1 tot 7 (7 = maximale temperatuur)
Ontsteking	Piëzo-elektrisch (knop A)
Jaarlijks onderhoud	Aanbevolen door erkende installateur
Reiniging van het glas	Speciale glasreiniger of keramische reiniger
Reiniging van de brander	Zachte, niet-pluizende doek of stofzuiger voorzichtig
Plaatsing van de houtblokken	Volgens Faber-schema (inclusief zakje met embryo's)
Veiligheidsafstand (brandbare materialen)	Minimaal 100 cm
Oppervlaktetemperatuur (glas en metaal)	Kan 100°C overschrijden
Gasconversie	Niet omzetbaar, uitsluitend aardgas
Reserveonderdelen	Gebruik originele Faber-onderdelen
Reparaties	Toevertrouwen aan een erkende installateur

Veelgestelde vragen - Kolding FABER

Hoe steek ik de Kolding kachel aan?

Draai de bedieningsknop B naar stand *, druk deze in, en druk vervolgens meerdere keren op knop A tot een vonk de waakvlam aansteekt. Houd de knop 30 seconden ingedrukt na het ontsteken van de waakvlam. Draai daarna B naar stand 1 om de brander aan te steken.

Wat te doen als de waakvlam uitgaat?

Wacht minimaal 5 minuten voordat u deze opnieuw aansteekt. Mogelijke oorzaken zijn een bedieningsfout, ingrijpen van de oxypilot (slechte trek) of een defect aan het systeem.

Hoe maak ik het glas van de kachel schoon?

Gebruik een speciale glasreiniger of een reinigingsmiddel voor keramische kookplaten. Volg de productinstructies. Er kan zich aanslag vormen afhankelijk van de gebruiksfrequentie.

Waarom zijn de vlammen slecht verdeeld?

Controleer de plaatsing van de houtblokken: deze moeten volgens het Faber-schema worden geplaatst. Een vuile brander kan ook de oorzaak zijn; reinig deze voorzichtig met een stofzuiger.

Wat is de minimale veiligheidsafstand rond de kachel?

Geen brandbare materialen (gordijnen, meubels, enz.) mogen zich binnen 100 cm van het apparaat bevinden.

Kan ik hout of kolen gebruiken in deze kachel?

Nee, de brander is uitsluitend ontworpen voor aardgas (G25). Gebruik geen andere brandstoffen.

Hoe stel ik de temperatuur in?

Draai de thermostaatknop B naar een stand van 1 (laag) tot 7 (hoog). U kunt ook de vlamhoogte regelen met de schuif C voor een niet-thermostatische werking.

Wat te doen als de kachel niet ontstoken wordt?

Controleer op lucht in de leiding (ontluchten), de gasdruk, de reinheid van de waakvlam en het contact van de thermokoppel. De oxypilot kan zijn geactiveerd als de trek onvoldoende is.

Hoe vaak moet het onderhoud worden uitgevoerd?

Een jaarlijks onderhoud door een erkende installateur wordt aanbevolen. Dit omvat controle van de dichtheid, de kraan, de thermokoppel en reiniging van de brander en de waakvlam.

Kan ik bij breuk het glas zelf vervangen?

Het is verplicht het glas te vervangen voordat u het apparaat gebruikt. Schakel een erkende installateur in en gebruik uitsluitend originele Faber-onderdelen.

GEBRUIKSAANWIJZING Kolding FABER

Aansluiting rookgasafvoer/luchttoevoer 100-150 mm

Hoogte 700 mm Breedte 620 mm Diepte 470 mm Hoogte hart luchttoevoer 568 mm

INHOUDSOPGAVE

1. VOORWOORD 2
2. INLEIDING 3
3. VEILIGHEIDSAANWIJZINGEN 4

4. INGEBRUIKNAME 6

4.1 Openen van de deur 6 4.2 Plaatsen van de houtset 6 4.3 Brandstof 7 4.4 Bediening van het toestel 7 4.5 Aansteken/uitschakelen waakvlam 8 4.6 Uitgaan van de waakvlam 8 4.7 Aansteken/uitschakelen van de brander 9

1. REINIGING EN ONDERHOUD 10

7.1 Reiniging van de brander 10 7.2 Reiniging van het glas 10

6. STORINGEN 11 7. AFVOEREN VERPAKKING EN TOESTEL 12

NL1

1. VOORWOORD

Wij feliciteren u met de aanschaf van uw nieuwe Faber gashaard. Uw keuze is een juiste, want een Faberproduct is een garantie voor jarenlang stookcomfort. Faber koppelt het gebruik van duurzame materialen aan uitgebalanceerde technieken.

De Kolding is een Multi-Vent gashaard. Door de Multi-Vent aansluiting is het mogelijk de gashaard in een kierdichte of nageïsoleerde woning te plaatsen.

Lees eerst zorgvuldig deze gebruiksaanwijzing voordat u het toestel in gebruik neemt. Bewaar de gebruiksaanwijzing zorgvuldig.

Garantie: Het garantie-certificaat tezamen met de aankoopnota goed bewaren.

2. INLEIDING

In deze gebruiksaanwijzing vindt u, naast informatie over de opstelling, bediening en het onderhoud van de gashaard, ook adviezen over de veiligheid tijdens het gebruik. Als u deze handleiding doorleest, bent u snel op de hoogte van de werking en het gebruik van de gashaard.

De Multi-Vent Gasinbouwhaarden zijn ontworpen om in een woonruimte te worden geplaatst. De speciale Multi-Vent aansluitmogelijkheden maken ook plaatsing in kierdichte en/of nageïsoleerde woningen mogelijk.

Het toestel is voorzien van een gesloten verbrandingsruimte en moet geïnstalleerd worden als een gesloten toestel. De verbrandingsgassen worden met een gecombineerde in/uitlaat naar buiten afgevoerd door de natuurlijke trek van het toestel. Door dezelfde natuurlijke trek worden de benodigde verbrandingslucht aangezogen.

Het Multi-Vent systeem van concentrische buizen kan worden voorzien van een geveldoorvoer of van een dakdoorvoer. Voor de instandhouding van de natuurlijke trek is het noodzakelijk om minimaal een meter concentrische pijp verticaal te plaatsen alvorens de gevel- of dakdoorvoer wordt aangebracht.

De Kolding is voorzien van een SIT OXYPILOT series 9000. Deze atmosferische beveiliging treedt in werking voordat de aangevoerde verbrandingslucht te veel kooldioxide (meer dan 2% CO2) bevat. Dit kan gebeuren, indien de schoorsteen niet genoeg trek heeft. Indien de atmosferische beveiliging regelmatig in werking treedt, dient u uw installateur te raadplegen.

3. VEILIGHEIDSAANWIJZINGEN

Laat de open gashaard alleen door een erkende installateur plaatsen, overeenkomstig de nationaal en lokaal geldende (brandveiligheids-) voorschriften. In Nederland geldt GAVO, NEN 1078, sectie 4 gesloten toestellen. Let op het installatievoorschrift van de fabrikant.

Controleer de gastoevoer en de rookafvoer op lekken. Controleer de juiste werking van het Multi-Vent systeem, regelapparatuur, vlambewakingscircuit, thermokoppelcircuit, en het ontsteken van de brander.

Laat de schoorsteen voor elk stookseizoen vegen. Controleer de schoorsteen voor gebruik op een goede werking.

Leg nooit brandbare stoffen of afval op de brander of de houtset.

U mag geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen in de nabijheid van het toestel toepassen en/of plaatsen. De minimale veilige afstand bedraagt 100 cm.

Wanneer de haard brandt, kunnen alle oppervlaktes, inclusief het glas en de achterwand, zeer heet worden. Een uitzondering hierop vormen het bedieningsdeurtje en de bedieningsknoppen aan de voorzijde.

Indien er geen toezicht aanwezig is, verdient het in sommige gevallen (b.v. bij kinderen) aanbeveling passende maatregelen, zoals bijvoorbeeld een haardscherm, te nemen, ter voorkoming van persoonlijke ongelukken.

Een gebroken ruit dient vervangen te worden alvorens het toestel in bedrijf te stellen.

De Kolding is verkrijgbaar in een aardgasuitvoering en mag niet worden omgebouwd voor een andere gassoort.

De constructie van de gashaard mag niet worden gewijzigd.

De gashaard mag alleen gerepareerd worden met originele onderdelen.

Stook de haard na installatie enige uren op de hoogste stand. Ventileer de woning goed. Het beschermingsvet in de gashaard krijgt zo de gelegenheid te verdampen.

Maak na de eerste week volop stoken de ruiten van de gashaard schoon.

Stook de haard niet kort na een verbouwing waarbij verf, lak of lijm is gebruikt. Door de natuurlijke luchtcirculatie kunnen de oplosmiddelen in deze stoffen zich boven de gashaard ophopen. Ventileer goed bij het gebruik van verf, lak of lijm.

Zorg voor voldoende isolatie tussen de gashaard en een eventuele natuurstenen schouw.

4. INGEBRUIKNAME

4.1 OPENEN VAN DE DEUR

De deur van de haard kan geopend worden door de hendel rechts van de ruit omhoog te trekken (zie fig. 2).

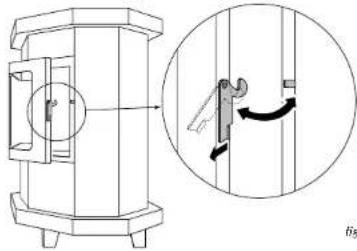

fig. 2 openen van de deur

4.2 PLAATSEN VAN DE HOUTSET

Let op: Om een goede verbranding te garanderen mag de houtset alleen op de door FABER voorgeschreven wijze worden geplaatst (zie fig. 3). Een andere opstelling kan leiden tot roetvorming.

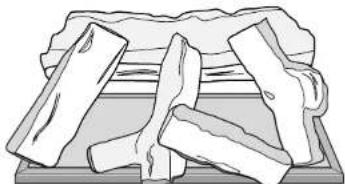

fig. 3 houtset

Strooi voordat u de houtblokken plaatst, eerst het zakje met embers over het brandervlak. De blokken moeten steunen op het achterste houtblok* (achter in het toestel en op de bodem).

Plaats de twee grootste blokken met uitsteeksels rechts en in het midden, het lange smalle blok uiterst links en het kleinere blok dwars over de twee rechte blokken heen.

Sluit na het plaatsen van de houtset de deur.

4.3 BRANDSTOF

De brander van deze gashaard is alleen geschikt voor aardgas (G25). Op de typeplaat kunt u zien waarop de brander is afgesteld. De typeplaat vindt u aan de binnenkant van de deur.

4.4 BEDIENING VAN HET TOESTEL

Achter de klep aan de voorkant van de haard bevindt zich de bedieningsknop (zie fig. 4). De klep heeft een magnetische sluiting en een haak om openvallen te voorkomen.

De bedieningsknop B is thermostatisch; u kunt de stand van de brander instellen tussen o en volstand.

Met de schuif C kunt u de brander instellen tussen o en volstand. Hiermee bepaalt u de minimale hoogte van de vlammen.

fig.4 regelblok

Er zijn drie mogelijkheden:

1. De schuif C instellen op stand o en de bedieningsknop instellen op een stand tussen 1 en 7. Wanneer de haard de ingestelde temperatuur heeft bereikt, dooft de haard en wanneer de temperatuur te laag is voor de gekozen stand, gaat de haard branden.
2. De bedieningsknop B voorbij stand draaien. De hoogte van de vlammen regelen met de schuif. De vlammen blijven constant op deze hoogte branden.
3. De schuif instellen en de bedieningsknop instellen op een stand tussen 1 en 7. Wanneer de haard op temperatuur is, dooft deze en wanneer de temperatuur te laag is voor deze stand, gaat de haard branden. De vlammen blijven op de stand branden die u hebt ingesteld met de schuif.

4.5 AANSTEKEN/UITSCHAKELEN WAAKVLAM

Aansteken

Draai de bedieningsknop B op stand en druk deze in. Druk knop A enkele malen achter elkaar in tot de waakvlam wordt ontstoken door een vonk. U hoort tikken. Wanneer de waakvlam brandt, moet u de knop nog 30 seconden ingedrukt houden. De waakvlam blijft nu branden.

Uitschakelen

Draai de knop naar . Druk de knop in en draai naar rechts tot de stand .

4.6 UITGAAN VAN DE WAAKVLAM

Waarschuwing:

Indien door welke oorzaak dan ook de waakvlam dooft, minimaal 5 minuten wachten, alvorens de waakvlam opnieuw te ontsteken. Mogelijke oorzaken van het doven van de waakvlam zijn: - bedieningsfout; - ingrijpen van de oxypilot; veroorzaakt door een slechte schoorsteenwerking; - defect in het waakvlamsysteem.

4.7 AANSTEKEN/UITSCHAKELEN VAN DE BRANDER

Aansteken

Draai de bedieningsknop B naar stand 1. De brander zal nu ontsteken. De temperatuur is in te stellen door de knop naar de gewenste stand te draaien tussen 1 en 7, waarbij op stand 7 de hoogste temperatuur wordt bereikt.

Alleen wanneer bedieningsknop B verder dan gedraaid is kan de schuif ingesteld worden.

Door de schuif omhoog te bewegen ontsteekt de brander. Hoe verder de schuif hierboven staat, hoe groter de vlammen.

Uitschakelen

De thermostaatkraan wordt uitgeschakeld door bedieningsknop (B) links voor bij 1 te zetten. U kunt de schuif nu nog wel instellen.

De schuif wordt uitgeschakeld door deze naar beneden naar stand te schuiven.

Door bedieningsknop B op de te draaien blijft alleen de waakvlam branden. Beide branders zijn uit.

Door bedieningsknop B op stand te draaien gaat de haard helemaal UIT.

5. REINIGING EN ONDERHOUD

De KoldingClient dient jaarlijks te worden gereinigd en gecontroleerd door een erkend installateur. Dit geldt ook voor het rookkanaal.

Controle op:

- dichtheid van het gascircuit; - de juiste werking van de regelkraan, het thermokoppelcircuit en het ontsteken van de brander.

Reiniging van:

• waakvlamsysteem;
• de brander;
• de verbrandingsruimte;
• de rookgasafvoer.

5.1 REINIGING VAN DE BRANDER

Wanneer de kachel voldoende is afgekoeld, kan de brander gereinigd worden met een zachte, niet pluizende doek en eventueel een stofzuiger. Pas op dat u de blokken na afloop weer op de juiste wijze teruglegt (zie plaatsing houtset). Indien reiniging gebeurt met een stofzuiger, moet bijzonder zorgvuldig met de brander omgegaan worden, omdat deze door een scherp of zwaar voorwerp beschadigd kan worden. Wij willen er tevens voor waarschuwen niet te veel kracht op het brandermateriaal uit te oefenen. Indien de brander zichtbaar beschadigd is, kan dit het vlammenbeeld beïnvloeden.

5.2 REINIGING VAN HET GLAS

Afhankelijk van de gebruiksintensiteit kan zich in de loop der tijd een aanslag vormen op het glas. Deze aanslag kan verwijderd worden met een speciale glasreiniger of ceramische kookplaatreiniger. Raadpleeg de instructies op de verpakking. Wij raden aan het toestel schoon te laten maken door een erkend installateur. Een slecht functionerende schoorsteen en verkeerde positie van de blokken zorgen voor een grotere vervuiling van het glas.

6. STORINGEN

STORING

Niet aangaan of uitgaan van de vlam.

OORZAAK

Lucht in de toevoerleiding. (Na stilstand van het toestel)

REMEDIE

• Ontluchten.
• Onvoldoende gasdruk.
• Controleer of de gastoevoerleiding is verruild of dat de aansluitkraan niet open staat.
• Waakvlam is verruild.
• Maak de brander voorzichtig schoon met een stofzuiger.
• De aansluiting van het thermokoppel maakt geen goed contact.
• Controleer het thermo-elektrisch circuit.
• De oxypilot beveiliging is ingeschakeld.
• De oxypilot schakelt in als er te weinig zuurstof in de lucht is. Zorg voor voldoende aanvoer van frisse lucht.

Slechte verdeling van de vlammen.

• De houtblokken zijn niet juist geplaatst.
• Plaats de houtblokken op de juiste wijze.
• De brander is sterk vervuild, doordat er as van brandbare materialen of stof in de brander is terecht gekomen.

Zuig met een stofzuiger voorzichtig de brander schoon. Pas op dat u met de scherpe randen de brander niet beschadigt.

De verpakking van het toestel is recyclebaar. Gebruikte kunnen zich:

- karton; - CFK-vrij schuim (zacht); - hout; - plastic: papier.

Deze materialen moeten op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte apparaten.

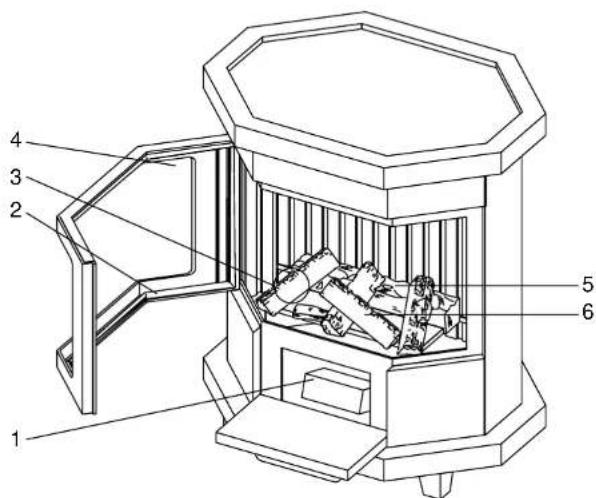

BESCHRIJVING VAN HET APPARAAT

1) Regelblok
