Producttype	Vijverzuiger voor afval
Merk	Hozelock
Model	PondVac 1752
Beoogd gebruik	Reiniging van vijvers
Minimale waterdiepte	0,2 m
Maximale totale lengte	1,5 m
Diameter van de afvoerslang	25 mm (versterkte spiraal)
Maximale grootte van vuil	8 mm (met open opzetstuk)
Thermische zekering	Ja, automatische uitschakeling bij oververhitting
Elektrische beveiliging	Aanbevolen aardlekschakelaar (RCD) 10 mA of 30 mA
Aantal buizen	4 (modulair te monteren)
Aantal kabelclips	4
Meegeleverde opzetstukken	Breed mondstuk, smal mondstuk, open opzetstuk
Materiaal buizen	Aluminium
Garantie	3 jaar (Hozelock Cyprio)
Opslag	Vorstvrij bewaren na ledigen en reinigen

Veelgestelde vragen - PondVac 1752 HOZELOCK

Hoe monteer ik de PondVac 1752?

Monteer als volgt: steek een uiteinde van de buis (C) in de achterkant van de kop (B) en draai de schroef (A) vast. Bevestig de handgreep (D) op de buis die het verst van de kop verwijderd is. Voeg buizen toe of verwijder ze afhankelijk van de diepte. Bevestig de hoofdhandgreep (E) aan het uiteinde van de buis. Sluit de slangadapter (F) met een kwartslag aan op de handgreep. Gebruik de clips (G) om de kabel langs de steel te bevestigen. Plaats het gekozen opzetstuk door het op de kop te klikken.

Wat is de minimaal vereiste waterdiepte?

De minimale diepte voor een goede werking van de PondVac is 0,2 m.

Hoe ontstopp ik de zuiger?

Bij verstopping: haal de stekker uit het stopcontact en haal het apparaat uit het water. Controleer eerst het mondstuk; als het verstopt is, verwijder het vuil. Zo niet, verwijder de slangadapter (F) door een kwartslag te draaien en controleer de binnenkant van de handgreep. Als het nog steeds verstopt is, verwijder de bovenkap door op de clips te drukken en te trekken, inspecteer dan de schroef en het hoofdeenheid om vuil te verwijderen. Spoel met vijverwater en monteer weer in elkaar.

Wat te doen als het apparaat geen water pompt?

Mogelijke oorzaken: te grote hoogte tussen wateroppervlak en handgreep (verminder het aantal buizen), gedeeltelijke verstopping (schud of ontstoppen), lucht in het systeem (volledig onderdompelen en schudden om lucht te laten ontsnappen), afgeknepen afvoerslang (rechtzetten), stroomuitval (controleer zekeringen en stopcontact), of thermische beveiliging geactiveerd (15 minuten laten afkoelen). Zorg ervoor dat de kop volledig onder water is.

Hoe gebruik ik de verschillende opzetstukken?

Gebruik het brede mondstuk (H) voor het reinigen van de bodem en zijkanten van de vijver. Het smalle mondstuk (I) is ideaal voor hoeken en kleine oppervlakken. Het open opzetstuk (J) maakt het mogelijk om grof vuil tot 8 mm te verwijderen (groter risico op verstoppingen). Plaats het opzetstuk door het op de kop te klikken.

Welke veiligheidsmaatregelen moet ik nemen?

Niet gebruiken als er mensen in het water zijn. Gebruik een aardlekschakelaar (RCD) van 10 mA of 30 mA. Houd de stekker en aansluitingen droog. Niet gebruiken in de regen. Trek nooit aan de kabel. Als de kabel of behuizing beschadigd is, vervang het apparaat. Haal de stekker eruit voordat u in het water ingrijpt. Houd kinderen uit de buurt.

Hoe reinig en berg ik het apparaat op?

Na elk gebruik het apparaat leegmaken en reinigen. Bewaar het op een vorstvrije plaats. Controleer en reinig regelmatig de mondstukken en slang om verstoppingen te voorkomen.

Wat te doen bij oververhitting?

De PondVac is voorzien van een thermische zekering die het apparaat uitschakelt bij oververhitting. Schakel de stroom uit bij de meter, controleer de mogelijke oorzaak en laat het ongeveer 15 minuten afkoelen. De zekering reset automatisch wanneer de temperatuur weer daalt.

Kan ik de zuiger gebruiken om bladeren van het oppervlak te verwijderen?

Ja, maar u moet eerst de PondVac volledig onderdompelen om water te pompen. Daarna kunt u hem omhoog halen om bladeren aan het oppervlak te bereiken. Merk op dat het normaal is dat er water door de gaten aan de achterkant van de kop komt tijdens deze handeling.

Wat is de garantie op de PondVac 1752?

Hozelock Cyprio biedt een garantie van 3 jaar vanaf de aankoopdatum. Als het apparaat binnen deze periode uitvalt, wordt het gratis gerepareerd of vervangen, behalve bij schade of verkeerd gebruik. Neem contact op met de klantenservice van Hozelock Cyprio om de garantie te claimen.

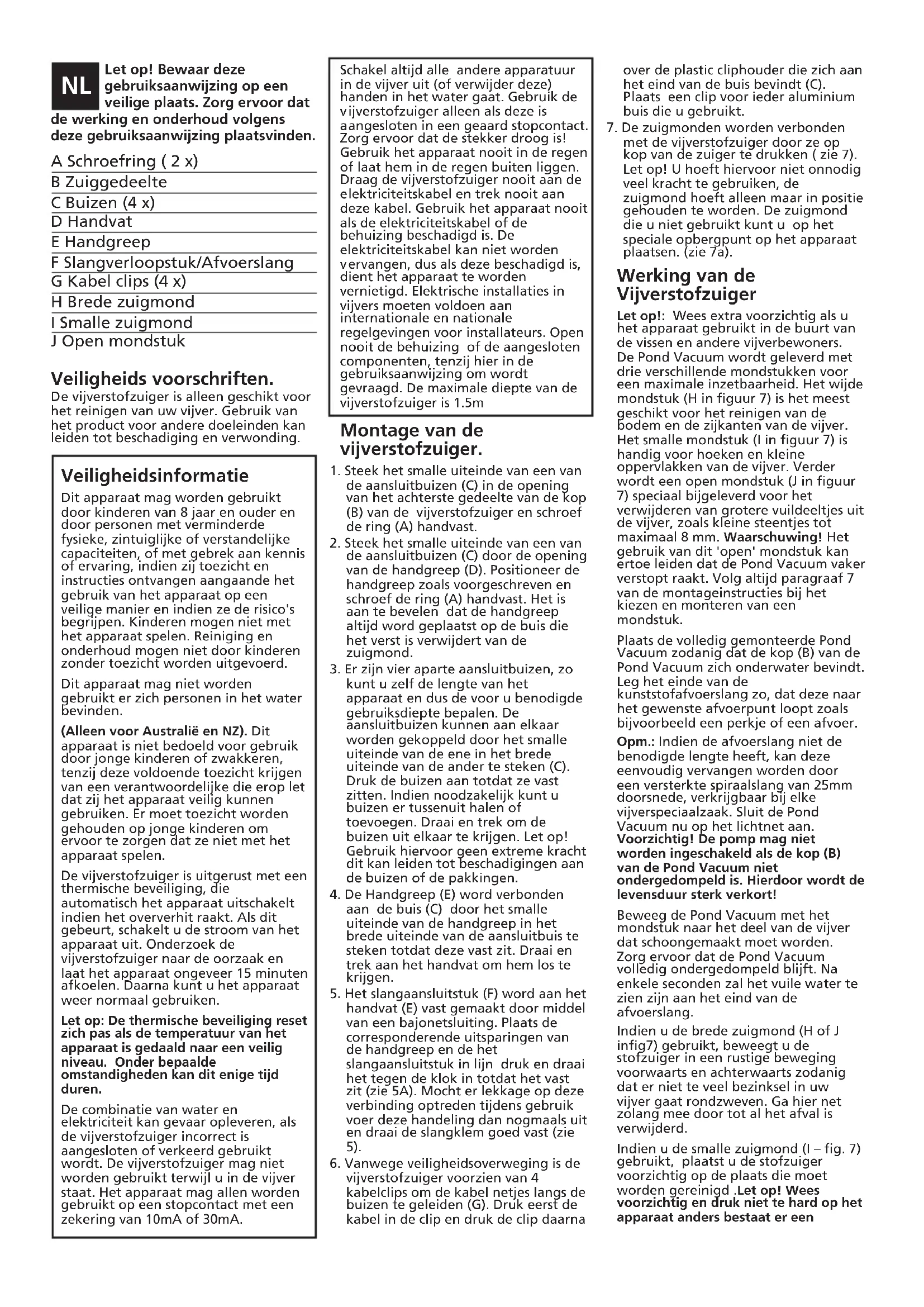

GEBRUIKSAANWIJZING PondVac 1752 HOZELOCK

NL Let op! Bewaar deze gebruiksaanwijzing op een veilige plaats. Zorg ervoor dat de werkung en onderhoud volgens deze gebruiksaanwijzing plaatsvinden.

A Schroefring (2 x)

B Zuiggedeelte

C Buizen (4 x)

D Handvat

E Handgreep

F Slangverloopstuk/Afvoerslang

G Kabel clips (4 x)

H Brede zuigmond

I Smalle zuigmond

J Open mondstuk

Veiligheids voorschriften.

De vijverstofzuiger is alleen geschikt voor het reinigen van uw vijver. Gebruik van het product voor andere doeleinden kan leiden tot beschadiging en verwonding.

Veiligheidsinformatie

Dit apparaat mag worden gezruikt door kinderen van 8aar en ouder en door personen met verminderde fysieke, zintuiglijke of verstandelijkke capaciteiten, of met gebrek aan kennis of ervaring, indien zij toezicht en instructies ontvangen aangaande het gebruik van het apparaat op een veilige manier en indien ze de risico's begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud Mogen Niet door kinderen zonder toezicht worden uitgevoerd.

Dit apparaat mag nicht worden gebrukt er zich personen in het water bevinden.

(Alleen voor Australie en NZ). Dit apparaat is Niet bedoeld voor gebruik doorjonge kinderen of zwakkeren, tenzij deze voldoende toezicht krijgen van een verantwoordelijk die erop let dat zich het apparaat veilig konnen gebruiken. Er moet toezicht worden gehouden opjonge kinderen omervoorte zorgen dat ze Niet met het apparaat spelen.

De vijverstofzuiger is uitgerust met een thermische beveiliging, die automatisch het apparaat uitschakelt indien het oververhit raakt. Als dit gebeurt, schakelt u de stroom van het apparaat uit. Onderzoek de vijverstofzuiger maar deoorzaak en laat het apparaat ongeveer 15 minutes afkoelen. Daarna kunt u het apparaat weer normala gebruiken.

Let op: De thermische beveiliging reset.
zich pas als de temperatuur van het apparaat is gedaald maar een veilig
niveau. Onder bepalde
omstandigheden kan dit enige tijd
duren.

De combinatie van water en elektriciteit kan gevaar opleveren, als de vijverstofzuiger incorrect is aangesloten of verkeerd gebruikt worden. De vijverstofzuiger mag nicht worden gebruikt terwijl u in de vijver staat. Het apparaat mag allen worden gebruikt op een stopcontact met een zekering van 10mA of 30mA .

Schakel alkijd alle andere apparatuur in de vijver uit (of verwijder deze) handen in het water gaat. Gebruik de vijverstofzuiger alleen als deze is aangesloten in een geaard stopcontact. Zorg ervoor dat de stekker droog is! Gebruik het apparaat nooit in de regen of laat hem in de regen buiten liggen. Draag de vijverstofzuiger nooit aan de elektriciteitskabel en trek nooit aan deze kabel. Gebruik het apparaat nooit als de elektriciteitskabel of de behuizing beschadigd is. De elektriciteitskabel kan nicht worden verrangen, dus als deze beschadigd is, dient het apparaat te worden vernietigd. Elektrische installaties in vijvers moeten voldoen aan internationale en nationale regelgevingen voor installateurs. Open nooit de behuizing of de aangesloten componenten, tenzij hier in de gebruiksaanwijzing om wordt gesvraagd. De maximale diepte van de vijverstofzuiger is 1.5m

Montage van de vijverstofzuiger.

1. Steek het smalle uiteinde van een van de aansluitbuizen (C) in de opening van het achechterste gedeelte van de Kop (B) van de vrijverstofzuiger en schroef de ring (A) handvast.

2. Steek het smalle uiteinde van een van de aansluitbuizen (C) door de opening van de handgreep (D). Positioneer de handgreep zoals voorgeschreten en schroef de ring (A) handvast. Het is aan te bevelen dat de handgreep.altijd word geplaatst op de buis die het verst is verwijdert van de zuigmond.

3. Er zijn vierAPE aansluitbuizen, zo kurz u zelf de lengte van het apparaat en dus de voor u benodigde gebruiksdiepte bepalen. De aansluitbuizen kannen aan elkaar worden gekoppeld door het smalle uiteinde van de ene in het brede uiteinde van de ander te steken (C). Druk de buizen aan totdat ze vast zitten. Indienoodzakelijk kurz u buizen er tussenuit halen of toevoegen. Draai en trek om de buizen uit elkaar te krijgen. Let op! Gebruik hiervoort geen extreme kracht dit kan leiden tot beschadigingen aan de buizen of de pakkingen.

4. De Handgreep (E) word verbonden aan de buis (C) door het smalle uiteinde van de handgreep in het brede uiteinde van de aansluitbuis te steken totdat deze vast zit. Draai en trek aan het handvat om hem los te krijgen.

5. Het slangaansluitstuk (F) word aan het handvat (E) vast gemaakt door middel van een bajonetsluiting. Plaats de correspondende uitsparingen van de handgreep en de het slangaansluitstuk in lijn druk en draai het gegen de klok in totdat het vast zit (zie 5A). Mocht er lekkage op deze verbinding optretenijdens gebruik voer deze handeling dan nogmaalsuit en draai de slangklem goed vast (zie 5).

6. Vanwege veiligheidsoverweging is de vijverstofzuiger voorzien van 4 kabelclips om de kabel netjes langs de buizen te geleiden (G). Druk eerst de kabel in de clip en druk de clip daarna

over de plastic cliphouser die zich aan het eind van de buis bevindt (C). Plaats een clip voor ieder aluminium buis die u gebruikt.

1. De zuigmonden worden verbonden met de vijverstofzuiger door ze op kop van de zuiger te drukken (zie 7). Let op! U hoeft hiervoort Niet onnodig veel kracht te gebruiken, de zuigmond hoeft alleen maar in positie gehouden te worden. De zuigmond die u Niet gebruikt kunt u op het speciale opbergpunt op het apparaat plaatsen. (zie 7a).

Werking van de Vijverstofzuiger

Let op!: Wees extra voorzichtig als u het apparaat gebruikt in de buurt van de vissen en andere vijverbewoners. De Pond Vacuum worden geleverd met drie verschillende mondstukken voor een maximale inzetbaarheid. Het wijde mondstuk (H in figuur 7) is het meest geschikt voor het reinigen van de bodem en de zijkanten van de vijver. Het smalle mondstuk (I in figuur 7) is handig voor hoeken enkleine oppervlakken van de vijver. Verder worden een open mondstuk (J in figuur 7) speciala bijgeleverd voor het verwijderen van grotere vuildeeltjesuit de vijver,zoalskleine steentjes tot maximaal 8mm .Waarschuwing! Het gebruik van dit open'mondstuk kan ertoe leiden dat de Pond Vacuum vaker verstopt raakt.Volg altojd paragraaf 7 van de montageinstructies bij het kiezen en monteren van een mondstuk.

Plaats de volledig gemonteerde Pond Vacuum zodanig dat de kop (B) van de Pond Vacuum zich onderwater bevindt. Leg het einde van de kunststofafvoerslang zo, dat deze maar het gewenste afvoerpunt looptzoals bijvoorbeeld een perkje of een afvoer. Opm.: Indien de afvoerslang nicht de benodigde lenghte heeft, kan deze eenvoudig verrangen worden door een versterkte spiraalslang van 25mm doorsnede, verwrijgbaar bij elke vijverspecialzaak. Sluit de Pond Vacuum nu op het lichtnet aan. Voorzichtig! De pomp mag nicht worden ingeschakeld als de kop (B) van de Pond Vacuum Niet ondergedompeld is. Hierdoor worden de levensduur sterk verkort!

Beweeg de Pond Vacuum met het mondstuk waar het deel van de vijver dat schoongemaaKT moet worden. Zorgervoordat de Pond Vacuum volledig ondergedompeld blijft. Na enkele seconden za het vuile water te zien+zijn aan het eind van de afvoerslang.

Indien u de brede zuigmond (H of J infig7) gebrukt, beweegt u de stofzuiger in een rustige beweging voorwaarts en achefterwaarts zodanig dat er Niet te veel bezinksel in uw vijver gaat rondzweven. Ga hier net zolang mee door tot al het afval is verwijderd.

Indien u de smalle zuigmond (I - fig. 7) gebrukt, plaatst u de stofzuiger voorzichtig op de plaats die moet worden gereinigd. Let op! Wees voorzichtig en druk Niet te hard op het apparaat anders bestaat er een

mogelijkheid dat u de vijverfolie beschadigd!!

Het is mogelijk om verhogingen in de vijver (waar het wellicht te ondiep is) te reinigen met de stofzuiger,ECHTER ZORG er dan eerst voor dat het apparaat water opprompt. Om dit te bereiken dompelt u de stofzuiger in de vijver op een punt waar voldoende diepte is en verrolgens haalt u de zuiger weeuit het water tot het punt dat de zuigmond nog net onder water is.Houd het apparaat verrolgens in deze positie en verplaats hem rustig maar een verhoging.

Let op! : Als de vrijverstofzuiger uit het water wordt gehaald is het möglichk dat er water uit de gaten in de zuigkop stroomt.

Schoonmaak/ deblokkering

Let op! Gebruik de stofzuiger nicht om lange slierten draadalg te verwijderen, dit kan tot een blokkade in de zuigmond leiden.

Volg de volgende procedure in het geval dat de stofzuiger blokkeert:

1. Haal de vijverstofzuiger uit het water en sluit de stroom toevoer af.
2. Controller het einde van de zuigmond en verwijder eventuele verruiling die de oorzaak hiervan kan zich (zie 8) Indien verruiling de oorzaak is van de blokkade, hoeft u geen verdere actie te ondernemen. Zoniet ga dan verder met stap 3
3. Verwijder de slangaansluiting door\ deze een kwart slag met de klok mee\ te draaien totdat deze los raakt (zie 9)

4. Controller de slangaansluiting op verwuiing en verwijder deze indien aanwezig.

5. Controller ook aan de binnenkant van de handgreep (zie 9A) op verstoppingen.
   Indien blijkt dat de verstopping werden vervoorzaakt door vuildeeltjes in de adaptor of handgreep, is geen verdere actie vereist. De Pond Vacuum kan waer gewoon gebruikt worden. Is de verstopping Niet verholpen, ga dan vierder met stap 6.

6. Verwijder de kap van het pompgedeelte d.m.v. het indrukken van de clips en de kap van de zuigkop af te trekken (zie 10/10A)
7. Verwijder de rotor kap door er voorzichtig aan te trekken (zie 11).
8. Contoleer of er geen verruiling of steentjes in de pomp aanwezig zijn (zie 12) Verwijder eventuele verruiling indienoodzakelijk. Spoel de pompkamer schoon in water en draai aan de rotor om er zeker van teল dat deze vrij draait. Let op! De rotor heeft scherpe bladen en kan om veiligheidsredenen nicht worden geopend.
9. Vuildeeltjes können sich ook hebben opgehoopt in de hoofdunit. Dit kan verholpen worden door de unit stevig te schudden.
10. Zet het geheel waar in elkaar en verzeker u ervan dat alle onderdelen correct�n gemonteerd.

De vijverstofzuiger zou nu waar volledig operationeel要去en+zijn. Indien dit Niet het geval is kunt u bij de probleemoplossingen de instructies volgen.

Opbergen

Zorg ervoor dat al het water uit de stofzuiger is. Reinig het apparaat na

elk gebruik en bewaar het op een vorstvrijpe plaats.

Hozelock Cyprio 3 Year Guarantee

Indien deze vijverstofzuiger bennen termijn van 3aar na aankoopdatum onbruikbaar raakt za het kosteloos door HoZelock worden gerepareerd of verrangen. Echter Hozelock behoudt zich hetrecht voorte beoordelen of het apparaat oneigenlijk gebruikt of buiten onscheuld beschadigd is. Hozelock neemt geen verantwoordelijk voor schade voortgekomen uit een ongeluk, ondeskundige installmente of ondeskundig gebruik.

De aansprakelijkheid beperkt zich tot het verrangen van een defect product. Deze garantie is Niet overdraagbaar. Het heeft geen invloed op uw statutaire rechten. Om gebruik te makesen van de voordelen van de garantie neemt u contact op met once klant enservice. Bewaar ten allenijd uw aankoopbewijs. Zonder aankoopbewijs kunt u geen beroep doen op garantie.

www.hozelock.com

Dit apparaat bevat waardevolle materialen die kunnen worden herwonnen of gerecycled. Breng het maar een lokaal afvalbedrijf of verzamelpunt.

Oplossen van problemen

Probleem Oorzaak Verhelpen
De vijverstofzuiger pompjt maar eenkleinehoeveelheid aan water oppervlakte van de vijver en het handvat tussen de vijver en het handvat van de van de stofzuiger stofzuiger
	De stofzuiger is gedeeltekig geblokkeerd	Probeer de verstopping te verhelpen door de Pond Vacuum te schudden. Volg de deblokkade sectie in deze handleiding
Er worden geen water opgezogen door de Er zit lucht in de stofzuiger Dompel de Pond Vacuum volledig onder en schudstofzuiger ermee om eventuele lucht te lately ontsnappen.		Of, blijf de Pond Vacuum omdraaien totdat alle lucht ontsnapt is.
	Er zit een knik in de afvoerslang Controller of er een knik in de afvoer slang zit
	De stofzuiger is geblokkeerd	Volg de deblokkade instructies in de handleiding
	De stroom is Niet aangesloten	Controller de stroom aansluiting,zekeringen enbedrading
	De thermische beveiliging is ingeschakeld	Volgt de veiligheids voorschriften en dehandleiding
	De stofzuiger is Niet volledig onder water	Verzeker u ervan dat de stofzuigermond in+zijn geheel onder water is en dat deze wee watergaat pompen
